强度断裂及断裂韧性

断裂韧性(fracture toughness)带裂纹的金属材料及其构件抵抗裂纹开裂和扩展的能力。

从20世纪50年代开始在欧文(G．R．Irwin)等的努力下，形成了线弹性断裂力学，随后又发展成弹塑性断裂力学。

在用它们对断裂过程进行分析和不断完善实验技术的基础上，逐步形成了平面应变断裂韧性KIC 、临界裂纹扩展能量释放率GIC、临界裂纹顶端张开位移δIC 、临界J积分JIC等断裂韧性参数。

其中下标I表示I型即张开型裂纹，下标c表示临界值。

这些参数可通过实验测定，其值越高，材料的断裂韧性越好，裂纹越不易扩展。

断裂韧性参数(1)平面应变断裂韧性KIC。

欧文分析平面问题的I型裂纹尖端区域的各个应力分量中都有一个共同的因子KI，其值决定着各应力分量的大小，故称为应力强度因子。

KIC=yσ(πa)1/2，式中σ为外加拉应力；a为裂纹长度，y为与裂纹形状、加载方式和试件几何因素有关的无量纲系数。

KI 增大到临界值KIC，KI≥KIC时，裂纹失稳扩展，迅速脆断。

(2)临界裂纹扩展能量释放率GIC 。

裂纹扩展能量释放率GI=-(aμ/aA)，式中μ为弹性能，A为裂纹面积。

平面应力条件下，GI =kI2/E;平面应变条件下，G I =(kI2/E)(1-v2)，式中E为弹性模量，v为泊松比。

GI是裂纹扩展的动力，GIC增大到临界值G。

即GI ≥GIC时，裂纹将失稳扩展。

(3)临界裂纹顶端张开位移δC。

裂纹上、下表面在拉应力作用下，裂纹顶端出现张开型的相对位移叫裂纹顶端张开位移δ，δ增大到临界值δC，裂纹开始扩展。

(4)临界J积分JIC。

弹塑性断裂力学中，一个与路径无关的能量线积分叫做J积分。

式中r为积分回路，由裂纹下边缘到上边缘，以逆时针方向为正，ds为弧元，ω为单位体积应变能，u为位移矢量，T是边界条件决定的应力矢量。

线弹性和弹塑性小应变条件下，I型裂纹的J积分JI=-B-1(aμ/aA)，式中B为试样厚度，a为裂纹长度。

材料的断裂韧性研究断裂韧性是材料性能中的重要指标之一，它描述了材料在受力过程中抵抗断裂的能力。

随着科技的进步和工程领域对材料性能要求的提升，对材料的断裂韧性研究引起了广泛关注。

本文将介绍材料的断裂韧性的含义、重要性以及常用的研究方法。

一、断裂韧性的含义断裂韧性是材料在受力条件下抵抗断裂的能力，是材料强度和韧性的综合指标。

一个材料具有较高的断裂韧性通常意味着它能承受更大的载荷、更大的变形以及更高的应力集中。

断裂韧性的高低直接关系到材料在使用中的可靠性和安全性。

二、断裂韧性的重要性1. 工程设计：在工程设计中，材料的断裂韧性是评估材料是否能够承受外部冲击和载荷的重要依据。

只有具备较高的断裂韧性的材料才能确保工程结构的安全可靠。

2. 材料改进：通过研究和改进材料的断裂韧性，可以使材料在受力条件下不易发生断裂或变形。

这对于提高材料的使用寿命、减少材料的损耗具有重要意义。

三、断裂韧性的研究方法1. 断裂韧性测试：常用的断裂韧性测试方法包括冲击试验、拉伸试验和缺口试验等。

通过对材料在不同应力条件下的断裂性能进行测试，可以得到材料的断裂应力、断裂韧性等相关参数。

2. 断裂韧性的改进方法：研究材料的断裂韧性还可以通过改变材料的制备工艺、添加合适的增强相等方法进行。

例如，在金属材料中，通过精细调控晶界数量和晶粒尺寸，可以显著提高材料的断裂韧性。

3. 断裂韧性模型的建立：建立准确的断裂韧性模型是研究材料断裂行为的重要手段之一。

通过理论研究和数值模拟，可以预测材料在受力条件下的断裂性能，并指导材料设计和工程应用。

四、结语材料的断裂韧性是评估材料性能的重要指标之一，对保证工程结构的安全可靠以及提高材料使用寿命具有重要意义。

通过采用合适的断裂韧性测试方法、改进材料制备工艺以及建立准确的断裂韧性模型，可以为材料的研发和应用提供有效的参考和指导。

通过持续的研究和探索，我们可以进一步提高材料的断裂韧性，并不断推动工程科技的发展。

高强度螺栓低温脆性断裂及冲击韧性分析随着科学技术的进步，对钢材脆性研究逐渐增多，并取得一定成就，在民用、工业施工中得到广泛应用。

然而，低温、高压等环境是影响高强度螺栓的重要因素，易导致高强度螺栓发生脆性断裂，造成巨大损失。

一、高强度螺栓脆性断裂的分类高强度螺栓脆性断裂主要分为以下几种类型：第一，过载断裂：导致过载断裂的原因主要在于过载，致使螺栓强度不够。

2100m/s是其断裂发生时的基本速率，易造成严重影响，该种断裂形式主要出现于10.9级和12.9级钢结构高强度螺栓产品中。

第二，非过载断裂：受到材料以及低温的影响，引起的断裂现象，主要出现于屈强性高、塑性好的高强度螺栓。

第三，应力腐蚀断裂：受到腐蚀性环境的影响，致使其所承受的静力或准静力荷载低于屈服极限应力，导致其发生断裂。

二、高强度螺栓脆性断裂的技术要素高强度螺栓脆性断裂的技术要素主要分为当前质量、潜在质量以及最终质量。

首先，当前质量：当前质量主要涉及的内容包括变形抗力、开裂程度以及钢材质量等。

其次，潜在质量：潜在质量必须以当前质量为依据，科学、合理配置合金元素，有效开发镦锻前后热处理工序的相关工作，达到提升钢材性能的目的。

最后，最终质量：指高强度螺栓以及螺栓制品最终需达到的质量标准，提高抗拉强度，避免出现拉长、拉断以及滑扣等问题的发生。

三、材料与韧性的关系镦锻成型是螺栓较常应用的工艺，包括温锻、冷镦以及车削加工等环节，具有涉及面广、批量大等特点。

冲击韧度主要用于表示材料韧性大小，化学成分和纤维组织以及材料冶金质量其决定因素，易受环境温度和缺口状况影响。

（一）材料与冲击韧度碳元素是影响冲击韧度的关键因素，如果强度水平一致，低碳合金钢的断裂韧性明显高于中碳合金钢。

例如，20MnTiB与40CrNiMo，将两者均处理成10.9级螺栓，其在强度相近的情况下，20MnTiB的断裂韧性为113MN/m2/3，40CrNiMo的断裂韧性为78MN/m2/3，而对于冲击功而言，40CrNiMo比20MnTiB高20至45J左右。

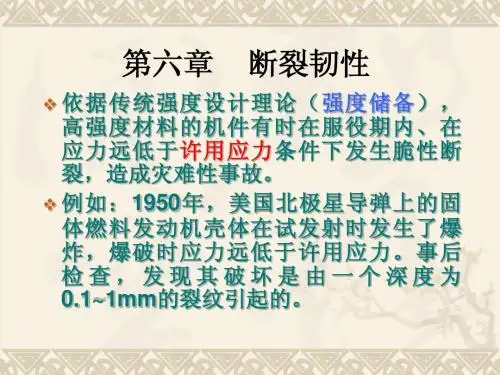

断裂力学与断裂韧性3.1 概述断裂是工程构件最危险的一种失效方式，尤其是脆性断裂，它是突然发生的破坏，断裂前没有明显的征兆，这就常常引起灾难性的破坏事故。

自从四五十年代之后，脆性断裂的事故明显地增加。

例如，大家非常熟悉的巨型豪华客轮－泰坦尼克号，就是在航行中遭遇到冰山撞击，船体发生突然断裂造成了旷世悲剧！按照传统力学设计，只要求工作应力σ小于许用应力[σ]，即σ<[σ],就被认为是安全的了。

而[σ]，对塑性材料[σ]=σs /n，对脆性材料[σ]=σb/n，其中n为安全系数。

经典的强度理论无法解释为什么工作应力远低于材料屈服强度时会发生所谓低应力脆断的现象。

原来，传统力学是把材料看成均匀的，没有缺陷的，没有裂纹的理想固体，但是实际的工程材料，在制备、加工及使用过程中，都会产生各种宏观缺陷乃至宏观裂纹。

人们在随后的研究中发现低应力脆断总是和材料内部含有一定尺寸的裂纹相联系的，当裂纹在给定的作用应力下扩展到一临界尺寸时，就会突然破裂。

因为传统力学或经典的强度理论解决不了带裂纹构件的断裂问题，断裂力学就应运而生。

可以说断裂力学就是研究带裂纹体的力学，它给出了含裂纹体的断裂判据，并提出一个材料固有性能的指标——断裂韧性，用它来比较各种材料的抗断能力。

3.2 格里菲斯(Griffith)断裂理论3.2.1 理论断裂强度金属的理论断裂强度可由原子间结合力的图形算出，如图3-1。

图中纵坐标表示原子间结合力，纵轴上方为吸引力下方为斥力，当两原子间距为a即点阵常数时，原子处于平衡位置，原子间的作用力为零。

如金属受拉伸离开平衡位置，位移越大需克服的引力越大，引力和位移的关系如以正弦函数关系表示，当位移达到Xm 时吸力最大以σc表示，拉力超过此值以后，引力逐渐减小，在位移达到正弦周期之半时，原子间的作用力为零，即原子的键合已完全破坏，达到完全分离的程度。

可见理论断裂强度即相当于克服最大引力σc。

该力和位移的关系为图中正弦曲线下所包围的面积代表使金属原子完全分离所需的能量。

材料的断裂行为与断裂机制在材料科学领域中，材料的断裂行为和断裂机制是研究材料力学性能和安全性能的核心方面。

断裂行为指材料在外力作用下发生断裂的过程，而断裂机制则是指导材料断裂行为发生的原因和规律。

本文将探讨材料的断裂行为与断裂机制，并分析其在工程和科学研究中的重要性。

1. 介观断裂行为材料的断裂行为可以分为宏观断裂和微观断裂两个层次。

宏观断裂是指在裂纹扩展的过程中，材料发生明显的断裂现象，主要表现为断裂面的形成和扩展。

微观断裂则发生在材料的微观尺度上，不可见于肉眼，但对材料性能具有重要影响。

2. 断裂参数为了描述和定量分析材料的断裂行为，人们引入了一些重要的断裂参数。

其中最常用的是断裂韧性、断裂强度和断裂韧性指数。

断裂韧性反映了材料抵抗断裂的能力，是通过测量断裂前后的能量消耗来计算的。

断裂强度是指材料在断裂前能承受的最大外部应力，而断裂韧性指数则是断裂韧性和断裂强度的比值，用于衡量材料的脆性和韧性。

3. 断裂机制材料的断裂机制主要包括韧塑性断裂机制和脆性断裂机制。

韧塑性断裂机制主要发生在金属材料中，其特点是材料在断裂前发生塑性变形，能够吸收大量的能量，因此具有较高的韧性。

脆性断裂机制则主要发生在陶瓷、玻璃等非金属材料中，其特点是材料在断裂前几乎没有塑性变形，断裂面光滑，能量吸收较少，因此具有较低的韧性。

4. 断裂行为与材料性能材料的断裂行为直接影响着其力学性能和安全性能。

对于工程材料来说，韧性是一个重要的指标，因为它决定了材料在面对外部冲击和载荷时能否承受变形和抵抗断裂。

在设计工程结构或制造产品时，必须选择具有足够韧性的材料，以确保其在使用过程中不会出现断裂失效的问题。

此外，断裂行为还与材料的耐久性、可靠性以及使用寿命等方面密切相关。

5. 断裂行为研究方法为了研究材料的断裂行为和断裂机制，人们开展了大量的实验和理论研究。

实验方法包括拉伸试验、冲击试验、断裂韧性测试等，通过对材料断裂过程的观察和数据分析，揭示了材料在断裂过程中的力学行为。
