纳米材料的电学性质从尺寸大小来说，通常产生物理化学性质显著变化的细小微粒的尺寸在０.１微米以下（注１米＝１００厘米，１厘米＝１００００微米，１微米＝１０００纳米，１纳米＝１０埃），即１００纳米以下。
因此，颗粒尺寸在１～１００纳米的微粒称为超微粒材料，也是一种纳米材料。
纳米金属材料是２０世纪８０年代中期研制成功的，后来相继问世的有纳米半导体薄膜、纳米陶瓷、纳米瓷性材料和纳米生物医学材料等。
纳米级结构材料简称为纳米材料(nanomaterial)，是指其结构单元的尺寸介于1纳米～100纳米范围之间。
由于它的尺寸已经接近电子的相干长度，它的性质因为强相干所带来的自组织使得性质发生很大变化。
并且，其尺度已接近光的波长，加上其具有大表面的特殊效应，因此其所表现的特性，例如熔点、磁性、光学、导热、导电特性等等，往往不同于该物质在整体状态时所表现的性质。
纳米颗粒材料又称为超微颗粒材料，由纳米粒子(nano particle)组成。
纳米粒子也叫超微颗粒，一般是指尺寸在1～100nm间的粒子，是处在原子簇和宏观物体交界的过渡区域，从通常的关于微观和宏观的观点看，这样的系统既非典型的微观系统亦非典型的宏观系统，是一种典型的介观系统，它具有表面效应、小尺寸效应和宏观量子隧道效应。
当人们将宏观物体细分成超微颗粒（纳米级）后，它将显示出许多奇异的特性，即它的光学、热学、电学、磁学、力学以及化学方面的性质和大块固体时相比将会有显著的不同。
纳米技术的广义范围可包括纳米材料技术及纳米加工技术、纳米测量技术、纳米应用技术等方面。
其中纳米材料技术着重于纳米功能性材料的生产（超微粉、镀膜、纳米改性材料等），性能检测技术（化学组成、微结构、表面形态、物、化、电、磁、热及光学等性能）。
本文主要讲述纳米材料的电学性质。
纳米材料的电学性质主要从两个方面讲述：导电性，电荷载流子是电子和阴离子，阳离子，以及电子空穴。
节点性，绝缘体（电介质），在外电场作用下内部电场不为零，正负电荷分布的中心分离，产生点偶极矩，即发生电极化。

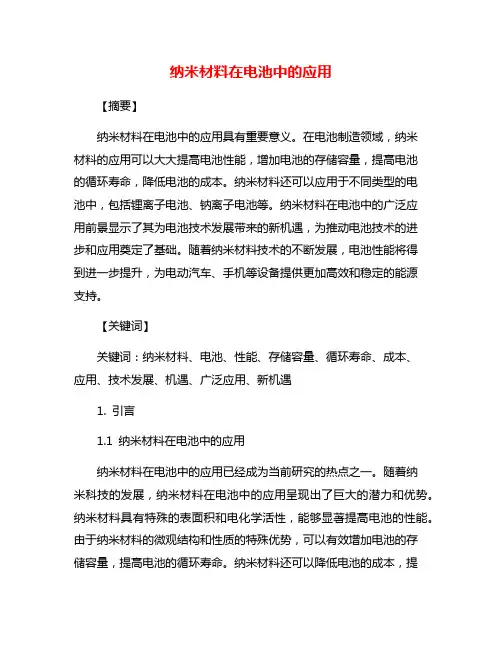

纳米材料在电池中的应用【摘要】纳米材料在电池中的应用具有重要意义。
在电池制造领域，纳米材料的应用可以大大提高电池性能，增加电池的存储容量，提高电池的循环寿命，降低电池的成本。
纳米材料还可以应用于不同类型的电池中，包括锂离子电池、钠离子电池等。
纳米材料在电池中的广泛应用前景显示了其为电池技术发展带来的新机遇，为推动电池技术的进步和应用奠定了基础。
随着纳米材料技术的不断发展，电池性能将得到进一步提升，为电动汽车、手机等设备提供更加高效和稳定的能源支持。
【关键词】关键词：纳米材料、电池、性能、存储容量、循环寿命、成本、应用、技术发展、机遇、广泛应用、新机遇1. 引言1.1 纳米材料在电池中的应用纳米材料在电池中的应用已经成为当前研究的热点之一。
随着纳米科技的发展，纳米材料在电池中的应用呈现出了巨大的潜力和优势。
纳米材料具有特殊的表面积和电化学活性，能够显著提高电池的性能。
由于纳米材料的微观结构和性质的特殊优势，可以有效增加电池的存储容量，提高电池的循环寿命。
纳米材料还可以降低电池的成本，提高电池的能量密度和电荷速度。
纳米材料在不同类型电池中的应用也具有广泛的前景，包括锂离子电池、钠离子电池、锌空气电池等。
纳米材料在电池中的应用有望为电池技术的发展带来新的机遇和挑战，展现出了巨大的潜力和广阔的应用空间。
纳米材料在电池中的广泛应用前景令人期待，为电池技术的不断进步和创新注入了新的活力和动力。
2. 正文2.1 纳米材料提高电池性能纳米材料在电池中的应用正文部分：随着科技的不断进步，纳米材料在电池中的应用也日益广泛。
纳米材料具有较大的比表面积和独特的电化学性质，可以显著提高电池性能。
纳米材料具有更高的导电性和热稳定性，可以有效降低电池内部电阻，提高电池的充放电效率和功率密度。
纳米材料能够提供更多的活性位点，从而增加电极表面与电解质的接触面积，提高电化学反应速率，进而提高电池的能量密度和循环稳定性。
纳米材料还能有效抑制电池内部的极化现象，提高电池的循环寿命和使用安全性。
碳纳米管的性质与应用碳纳米管是一种研究热点，同时也是一种具有广泛应用前景的纳米材料。
碳纳米管具有很多优异的性质，例如高度的机械强度、热导率、光学性质和电学性质等，这些性质使得碳纳米管在各领域中得到了广泛的关注和研究。
本文将从性质和应用两方面来探讨碳纳米管的特点。
一、碳纳米管的性质1. 机械性质碳纳米管具有非常高的机械强度，这是由于其形成时的晶格缺陷极少，且由碳原子构成的共价键是相当强的。
研究表明，碳纳米管的强度可以达到200GPa以上，因此在强度要求高的场合，例如航天航空领域、材料制造业及求医领域等等，碳纳米管都有广泛的应用。
2. 热学性质碳纳米管具有良好的热传导性质，由于它们的长度是大于直径的，因此导热主要沿着管轴方向，这种长程导热机制使得碳纳米管的热导率非常高，可以高达3000W/mK。
同时，其能够承受极高的温度，可以长期工作在1000℃以上的高温环境中，故在制造高精度、高稳定性元器件，以及制造高温传感器方面都有广泛应用。
3. 光学性质碳纳米管具有优良的光学性质，具有很高的吸收能力和强烈的荧光特性。
碳纳米管的宽带能使其吸收并辐射出不同波长的光，因此在生命科学、光电器件等领域得到广泛的应用。
4. 电学性质碳纳米管是一种非常具有潜力的电子材料，具有半导体和金属的特性。
这种双重的特性，使得碳纳米管可用于制造场效应晶体管、电化学电容器、电化学传感器等，同时，在信息技术、存储技术、生物医学等领域，碳纳米管也有着广泛的应用。
二、碳纳米管的应用1. 生物医学碳纳米管在生物医学中的应用非常广泛，主要包括药物传递、成像、生物分析及治疗等方面。
碳纳米管的生物相容性好，特异性高，可以将药物包载于碳纳米管表面，通过靶向技术将药物输送至受体细胞表面，从而达到治疗的目的。
此外，碳纳米管还能用于医学检测成像，如：磁共振成像、X射线成像、核酸检测等疾病诊断。
2. 能源材料由于碳纳米管的高热传导、高机械强度、高表面积和优质导体性质，使得碳纳米管可以用于电化学能源存储、传感及转换。

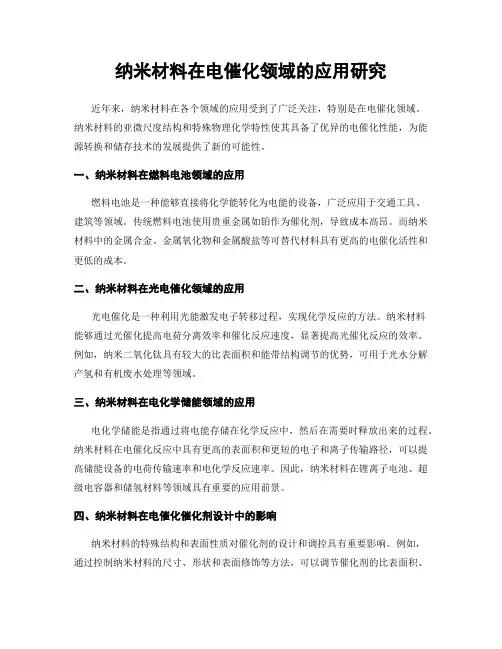

纳米材料在电催化领域的应用研究近年来，纳米材料在各个领域的应用受到了广泛关注，特别是在电催化领域。
纳米材料的亚微尺度结构和特殊物理化学特性使其具备了优异的电催化性能，为能源转换和储存技术的发展提供了新的可能性。
一、纳米材料在燃料电池领域的应用燃料电池是一种能够直接将化学能转化为电能的设备，广泛应用于交通工具、建筑等领域。
传统燃料电池使用贵重金属如铂作为催化剂，导致成本高昂。
而纳米材料中的金属合金、金属氧化物和金属酸盐等可替代材料具有更高的电催化活性和更低的成本。
二、纳米材料在光电催化领域的应用光电催化是一种利用光能激发电子转移过程，实现化学反应的方法。
纳米材料能够通过光催化提高电荷分离效率和催化反应速度，显著提高光催化反应的效率。
例如，纳米二氧化钛具有较大的比表面积和能带结构调节的优势，可用于光水分解产氢和有机废水处理等领域。
三、纳米材料在电化学储能领域的应用电化学储能是指通过将电能存储在化学反应中，然后在需要时释放出来的过程。
纳米材料在电催化反应中具有更高的表面积和更短的电子和离子传输路径，可以提高储能设备的电荷传输速率和电化学反应速率。
因此，纳米材料在锂离子电池、超级电容器和储氢材料等领域具有重要的应用前景。
四、纳米材料在电催化催化剂设计中的影响纳米材料的特殊结构和表面性质对催化剂的设计和调控具有重要影响。
例如，通过控制纳米材料的尺寸、形状和表面修饰等方法，可以调节催化剂的比表面积、晶体结构和电子状态，从而改善催化反应的动力学和热力学性质。
纳米材料的设计和调控为开发高效、低成本的催化剂提供了新的途径。
五、纳米材料在电催化生物传感领域的应用电催化生物传感器是一种利用纳米材料促进生物分析和检测的技术。
纳米材料具有大比表面积和独特的电化学性质，可以提高生物传感器的灵敏度和检测限度。
例如，利用纳米金和纳米碳管作为生物传感电极材料，可用于检测生物分子、细胞和微生物等，为医学诊断和环境监测提供了一种新的方法。
纳米科技在电子学领域的应用随着科技的不断发展，纳米科技已经逐渐成为电子学领域的重要应用。
纳米科技将材料的尺寸缩小到纳米级别，使得物质的性质发生了翻天覆地的变化，这对于电子学领域来说带来了巨大的革命。
首先，纳米科技在电子学领域的应用最为广泛的是纳米材料。
纳米材料的出现使得电子元件的体积变得更小，性能变得更好。
例如，纳米颗粒可以用来制备高效的太阳能电池，因为纳米颗粒相比传统材料有更高的比表面积，能够更有效地吸收太阳光。
此外，纳米材料还可以用来制备更快速、更高密度的存储器件，如闪存和硬盘。
这些纳米材料的应用，使得电子设备的性能大幅提升，促进了信息技术的进步。
其次，纳米科技在电子学领域的应用还包括纳米电子器件。
纳米电子器件是利用纳米材料和纳米结构构建的电子器件，其特点是尺寸小、功能强大。
例如，纳米晶体管是纳米电子器件的一种典型代表，其通道长度仅有几十纳米，电流能够在纳米级通道中自由传播。
这使得纳米晶体管具有更高的开关速度和更低的功耗，成为现代电子设备的重要组成部分。
此外，纳米量子点器件、纳米线阵列等也逐渐成为电子学研究的热点。
这些纳米电子器件的出现，为电子学领域的进一步发展提供了新的可能性。
除了纳米材料和纳米电子器件，纳米科技还在电子学领域的集成电路制造、柔性电子技术等方面有着广泛应用。
例如，纳米制造技术可以实现对电路的纳米级加工和高精度调控，进一步提高集成电路的集成度和可靠性。
柔性电子技术则利用纳米材料的特殊性质，将电子器件制备在柔性基底上，实现了电子器件的柔性、可穿戴等特性。
这些新兴的纳米科技应用，推动了电子学领域的创新和发展，改变了我们日常生活中的电子产品。
然而，纳米科技在电子学领域的应用也面临一些挑战和问题。
首先，纳米材料的制备和处理技术尚不够成熟，制造成本较高，限制了其在大规模应用中的推广。
其次，由于纳米材料和纳米结构的特殊性质，与之相匹配的制造和测试设备也需要相应升级和改进。
此外，纳米材料和纳米器件的可靠性和稳定性还需要进一步的研究和解决。
碳纳米管的电学特性和应用碳纳米管是一种由碳原子构成的纳米材料，具有优异的机械、电学和光学性质。
其中，碳纳米管的电学特性尤为重要，在多个领域具有重要的应用。
一、碳纳米管的电学特性碳纳米管是一种单层或多层的管状结构，具有直径几十纳米至微米级别，长度可达数十微米至数百微米。
碳纳米管具有极高的电导率，电子在管内行进时几乎不会受到散射，从而具有很低的电阻率。
此外，碳纳米管具有优异的导电性能，可用作超导体或半导体。
碳纳米管的导电性能取决于管径、壁数、杂质等因素，有些碳纳米管还具有半导体特性。
碳纳米管的电学性质还表现为量子限制效应和门极调控效应。
量子限制效应是指在微观世界中，粒子的运动受到空间限制时，其运动特性将发生量子化，如电子在碳纳米管中运动时，其能量和状态受管径和壁数等因素限制。
门极调控效应是指在某些情况下，通过改变管墙上的门极电压，可控制电子的传输。
二、碳纳米管的应用1. 电子器件碳纳米管的导电性能和量子限制效应为电子器件的制造提供了新思路和新途径。
碳纳米管可以制成晶体管、场效应晶体管、逻辑门等电子器件，其速度、功率和稳定性均优于传统晶体管。
碳纳米管晶体管还可以用于可重复性高、耐辐照的集成电路制造。
2. 传感器碳纳米管可用于制造敏感元件，在化学、生物、环境等领域中应用广泛。
例如，将碳纳米管制成气敏电阻器，可用于检测空气中的气体污染物；将碳纳米管变形后，可检测生物和化学物质的变化。
3. 储能材料碳纳米管具有超高的比表面积和电导率，适合用于储能材料的制备。
其制成的纳米复合材料在超级电容器和锂离子电池中应用广泛。
与传统电池材料相比，碳纳米管具有更高的能量密度和更长的循环寿命。
4. 材料强化碳纳米管可以与多种材料复合制成纳米复合材料，具有卓越的力学性能和耐磨性。
例如，与碳纤维、玻璃纤维、陶瓷等材料复合后，可以制成高强度、高刚度的材料用于航空、汽车、体育器材等领域中。
总之，碳纳米管的电学特性使其在电子器件、传感器、储能材料和材料强化等领域中具有广泛的应用前景。
纳米材料在柔性电子技术中的应用研究柔性电子技术作为一种新兴的科技领域，正逐渐改变着人们的生活方式和工作环境。
以纳米材料为代表的先进材料技术的发展，为柔性电子技术的应用提供了广阔的空间和巨大的潜力。
本文将探讨纳米材料在柔性电子技术中的应用研究，并分析其在电子器件、能源存储和生物医学领域的重要作用。
一、纳米材料在电子器件中的应用在电子器件领域，纳米材料的应用主要表现在以下几个方面：1. 透明导电薄膜纳米银材料的高导电性和优良的透明性使其成为制备柔性触摸屏、柔性显示屏等器件的理想候选材料。
纳米银材料通过溶液法或真空蒸发法在柔性基底上制备出透明导电膜，具有高导电性和柔性可塑性，可以适应各种复杂形状的器件需求。
2. 纳米半导体材料纳米半导体材料如纳米硅、纳米钙钛矿等在柔性电子器件中具有广泛应用前景。
这些纳米材料可以通过溶液法或者纳米印刷技术制备成薄膜，用于制备柔性太阳能电池、柔性传感器等器件。
相比传统硅材料，纳米硅材料具有较高的能量转换效率和较低的制备成本，对于柔性电子领域的推动具有重要意义。
3. 纳米金属氧化物材料纳米金属氧化物材料如二氧化钛、氧化锌等具有较高的光催化活性，在柔性电子器件中用于光催化分解有机物、环境净化等方面具有潜在应用。
此外，金属氧化物材料还可以用于传感器、可穿戴设备等柔性传感器器件的制备，具有较高的灵敏度和快速反应速度。
二、纳米材料在能源存储中的应用能源存储领域是另一个纳米材料的重要应用方向。
纳米材料的特殊性质和结构使其在能量储存和转换方面具有独特的优势。
1. 纳米碳材料纳米碳材料如石墨烯、碳纳米管等在能源存储中有着广泛的应用。
石墨烯作为一种单层碳原子构成的二维材料，具有极高的电导率和表面积，可用于超级电容器的制备。
碳纳米管则可以用于锂离子电池的电极材料，具有高电导率和较高的比表面积，提高了电池的容量和充放电速度。
2. 纳米金属材料纳米金属材料如纳米镍、纳米铁等在储能技术中发挥着重要作用。
金属纳米材料的性质与应用研究随着纳米科技的发展，金属纳米材料越来越受到科学家和工程师们的关注。
相比于传统材料，金属纳米材料具有独特的物理、化学和机械性能，因此具有很多独特的应用。
在本文中，我们将探讨金属纳米材料的性质和应用。
一、金属纳米材料的定义和性质纳米颗粒一般指直径小于100纳米的颗粒。
当材料的尺寸减小到纳米级别时，其性质会发生显著变化。
金属纳米材料指具有金属组分的颗粒，由于其尺寸小，表面积大，表面原子的比例增加，表面能量增加，因此，它们具有许多独特的性质。
首先，金属纳米材料具有独特的光学性质。
由于量子尺寸效应和表面等离子体共振的存在，金属纳米材料具有在可见光、紫外线和红外线范围内的局部表面等离子体共振吸收峰。
此外，不同尺寸和形状的金属纳米颗粒在可见光区的色散和反射光谱也不同，可以用于制备具有多个颜色的材料。
其次，金属纳米材料具有独特的磁学性质。
许多金属纳米材料，例如铁、镍和钴的纳米颗粒，具有超顺磁性和铁磁性，这些性质可以应用于医学、数据存储和传感器等领域。
金属纳米材料还具有独特的电学性质。
纳米金属颗粒表面与周围环境形成的双电层储存了电子，能够产生电介质常数的改变和电子传导性的改变，这些性质可以应用于电池等领域。
此外，金属纳米材料还具有独特的热学、力学和化学特性，例如高表面能、高比表面积、热稳定性差等特点。
二、金属纳米材料的应用1.光学应用金属纳米材料在光学技术中具有广泛的应用。
例如，纳米金颗粒能够吸收光线并将光转化为热能，因此，可用于太阳能电池、生物材料局部治疗等领域。
金属纳米材料还可用于表面增强拉曼光谱（SERS）技术，该技术可用于分析和检测无机和有机化合物。
2.医学应用金属纳米材料在医学领域也具有很大的潜力。
例如，纳米金颗粒可用于X光造影剂和纳米粒子药物载体。
纳米银颗粒还可用于治疗感染疾病。
此外，金属纳米材料在实现药物传递和光治疗方面也具有潜力。
3.材料科学应用金属纳米材料在材料科学领域也具有广泛的应用。
CdS纳米材料的制备及其电学性质研究近年来，纳米领域的发展引起了人们极大的兴趣和热情，纳米材料逐渐成为材料科学研究的热点之一。
CdS纳米材料作为一种新型半导体材料，具有许多优良的电学、光学性质，在光电领域、生物医学领域等方面具有广泛的应用前景。
本文将介绍CdS纳米材料的制备方法及其电学性质研究进展。
一、 CdS纳米材料的制备方法CdS纳米材料的制备方法主要包括物理和化学两种方法。
物理方法包括凝聚态法、气相法、水热法等，化学方法包括溶胶-凝胶法、水热法、微乳法等。
1、水热法水热法是一种简单、低成本的化学制备方法。
通过在高温高压下使CdS纳米晶体自组装形成，能够得到高质量的CdS纳米材料。
水热法制备CdS纳米材料的步骤主要包括如下几个步骤：（1）溶液混合：将Cd(NO3)2和Na2S溶解在去离子水中，得到CdS纳米材料的前体溶液。
（2）反应条件：将前驱体溶液放入高温高压反应体系中，在一定的反应时间内进行反应。
（3）沉淀和清洗：将反应后的CdS沉淀通过离心分离，用去离子水进行多次清洗，保证产品纯度。
2、微乳法微乳法是一种新型的化学制备方法，与传统的溶胶-凝胶法相比，微乳法可以得到更为均匀的CdS纳米材料。
其制备步骤如下：（1）制备微乳：将表面活性剂、油、水混合物通过高能超声波或机械搅拌等方法均匀搅拌，制备微乳。
（2）CdS纳米材料的合成：在微乳中加入Cd(NO3)2和Na2S溶液混合，充分混合后进行加热反应。
（3）清洗和分离：将反应产生的CdS纳米材料用去离子水洗涤清洗，并离心分离沉淀，得到CdS纳米粒子。
二、CdS纳米材料的电学性质研究CdS纳米材料的电学性质是其应用范围的决定因素之一，研究CdS纳米材料的电学性质对于其应用具有重要的意义。
CdS纳米材料的电学性质主要包括导电性、能带结构和光电特性等。
1、导电性CdS纳米材料的导电性受到其晶体结构和尺寸等多种因素的共同影响。
研究发现，CdS纳米材料呈现出明显的尺寸效应，纳米粒子尺寸越小，其导电性越强。
半导体纳米材料的性质与应用探究半导体纳米材料是一种以纳米尺度为特点的新型材料，具有许多独特的性质和应用，被广泛应用于纳电子学、光电子学、传感器、储能与储氢等领域，已经成为新型材料研究的热点之一。
本文将就半导体纳米材料的性质和应用进行深入探讨。
一、半导体纳米材料的性质1.粒子尺寸效应首先，半导体材料在纳米尺度下，具有粒子尺寸效应。
当粒子尺寸缩小到纳米级别时，表面积与体积比例呈现平方级别的增加，导致表面能与体积能之间的比例改变，进而影响材料的物理属性。
例如，纳米材料的光学、电学、磁学、力学等物理属性都会受到粒子尺寸效应的影响。
其中最显著的是其光学性质，纳米材料的发射光谱是显著蓝移的。
2.电子结构的变化其次，半导体纳米材料的电子结构也出现了变化。
材料中的电子将呈现出量子效应，例如，电子在能量位阱中跃迁时会出现发光现象。
同时，运动的电子也将受到空间限制，在能量带和最高占据态的分布等方面也呈现出不同与体材料的特性。
3.表面缺陷另外，半导体纳米材料的表面积增大，对外开放的表面缺陷数量也相应增多。
这些表面缺陷的出现，使得半导体纳米材料中局部电荷密度的分布出现不对称性，导致表面能与体积能的比例改变。
同时这些表面缺陷也会影响材料的催化性能等。
二、半导体纳米材料的应用1.光电材料半导体纳米材料可以在光电器件、发光二极管(LED)、激光器等领域中发挥重要作用。
这是因为纳米级别下，材料的光学性质、电学性质以及传输性能都有所改变，比如ZnO纳米线具有优越的光学性能，可以在紫外光领域应用。
同时半导体纳米材料的聚集体效应、表面增强拉曼散射(SERS)等性质也被广泛应用于表面分析和染料敏化太阳电池(DSSC)等领域。
2.传感器半导体纳米材料在传感器领域中同样具有应用潜力。
例如，纳米尺度的半导体材料可用于高灵敏度的气敏传感器、生物传感器、振动传感器等。
应用时，纳米半导体材料会在检测物质与微量物质接触时发生表面性质的改变，而这种表面性质的改变可以通过传感器来识别。

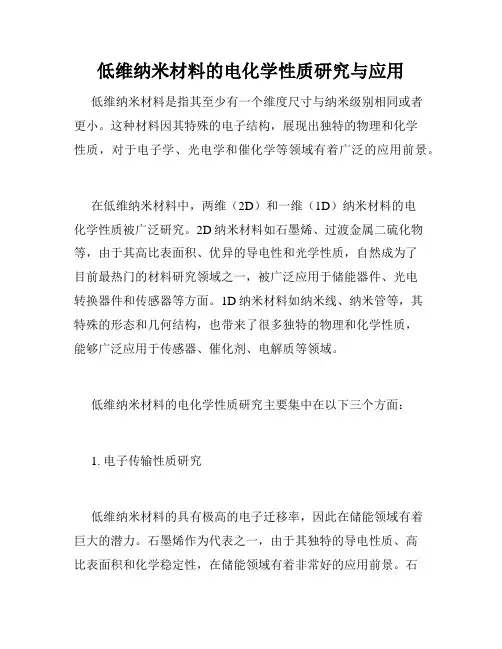

低维纳米材料的电化学性质研究与应用低维纳米材料是指其至少有一个维度尺寸与纳米级别相同或者更小。
这种材料因其特殊的电子结构，展现出独特的物理和化学性质，对于电子学、光电学和催化学等领域有着广泛的应用前景。
在低维纳米材料中，两维（2D）和一维（1D）纳米材料的电化学性质被广泛研究。
2D纳米材料如石墨烯、过渡金属二硫化物等，由于其高比表面积、优异的导电性和光学性质，自然成为了目前最热门的材料研究领域之一，被广泛应用于储能器件、光电转换器件和传感器等方面。
1D纳米材料如纳米线、纳米管等，其特殊的形态和几何结构，也带来了很多独特的物理和化学性质，能够广泛应用于传感器、催化剂、电解质等领域。
低维纳米材料的电化学性质研究主要集中在以下三个方面：1. 电子传输性质研究低维纳米材料的具有极高的电子迁移率，因此在储能领域有着巨大的潜力。
石墨烯作为代表之一，由于其独特的导电性质、高比表面积和化学稳定性，在储能领域有着非常好的应用前景。
石墨烯纳米片作为电极和导电载体，可以大幅提高电极电容量和电化学性能。
有研究表明，石墨烯纳米片与微米级的石墨烯相比，在电化学性能上有着显著的提升。
2. 催化活性研究低维纳米材料的相对较大比表面积和活性位点数目，使其在催化领域具有广阔的应用前景。
纳米线、纳米管等一维纳米材料，由于具有非常高的表面积和较好的电催化性质，因此在燃料电池、电解水等领域可以得到广泛的应用。
3. 传感性能研究与传统的气敏材料相比，低维纳米材料因其特殊的结构、表面活性位点和电化学特性，在传感领域有非常好的应用前景。
例如，纳米线阵列可以被广泛应用于气体传感器、生物传感器等方面。
石墨烯等纳米材料也可以被应用于光电传感器、电化学传感器和生物传感器等领域。
除了上述三个方面的研究，低维纳米材料的制备方法和技术也是当前的一个研究热点。
有效控制低维纳米材料的形态、大小、分散度和结构，对于实现低维纳米材料的可控制备和应用有着重要的意义。
纳米材料的制备与性能研究近年来，纳米科技逐渐成为各国科技发展的重点之一。
纳米材料作为纳米科技的基础，不断地在制备和性能方面迈进了新的步伐。
本文将详细讨论纳米材料的制备与性能研究，并简要介绍其应用前景。
一、纳米材料制备方法纳米材料的制备方法多种多样，根据其分散态、粒径大小和形态进行分类，其中常见的制备方法有：1.溶剂热法溶剂热法利用酸、碱等反应物在高温高压的条件下发生化学反应，生成纳米材料。
其优点是制备粒径均一、反应时间短等。
同时也有其缺陷，如反应物的使用存在限制、后处理麻烦等。
2.电化学法电化学法是利用电化学原理，在电极表面上制备纳米材料。
该方法具有简易、速度快等优点，但同时也需要注意电解液浓度、电极材料等影响因素。
3.球磨法球磨法采用机械能对大块材料进行高速球磨，实现纳米材料制备。
其优点在于操作简便，但需要注意球磨时间和配合剂等因素对材料的影响。
以上三种方法，分别适用于不同种类的材料制备，需要根据实际情况进行选择，才能达到更好的效果。
二、纳米材料性能研究纳米材料制备完毕后，下一步就是对其进行性能研究。
纳米材料的性能与普通材料不同，其表面能、电学、热学、光学等性质都随着粒径大小和形态的改变发生了显著的变化。
下面分别进行介绍：1.表面能的变化随着粒径的缩小，纳米材料比表面积相对于普通材料更大，因此表面能更高。
高表面能会导致纳米材料的活性提高，吸附能力也更强。
同时也会导致纳米粒子互相吸附并凝聚。
2.电学性质的变化由于纳米材料表面积较大，因此可以表现出电路系统中独特的特性。
纳米材料与电子之间的相互作用更强烈，电流密度更高。
同时，也可以利用纳米材料在电学上的独特性质，研究其在电池、超级电容器等器件上的应用。
3.热学性质的变化纳米材料的小尺寸和较大比表面积会影响其热学性质，如热传导和膨胀系数等。
纳米材料在热学上的独特性质，可用于太阳能电池、热电器件等领域，比如可以用纳米黑的方式来改善太阳能电池的利用效率。
纳米材料的电学性质及其在电子器件中的应用随着科技的不断进步，人类对于物质的控制程度越来越高。
纳米材料作为新型材料中的佼佼者，其独特的电学性质正引起越来越多的关注。
本文将从材料学的角度出发，简要介绍纳米材料的电学性质，并探讨其在电子器件中的应用。
一、纳米材料的电学性质纳米材料因其具有尺寸小、比表面积大、量子效应等特征，在电学性质上与宏观材料有很大的不同。
下面我们将从导电性、阻挡效应、光电性能等几个方面来看。
（一）导电性纳米材料的导电性与其表面电子状态有关。
当纳米材料尺寸缩小至几十纳米以下，其表面所占比例就越来越大。
而表面电子状态与材料尺寸和表面结构有关，当表面电子态密度不断增大时，会使导电性逐渐增强。
（二）阻挡效应当材料尺寸缩小至纳米级别时，其电子波长与材料尺寸相近，会产生量子效应，形成电子驻留态，从而出现阻挡效应。
在这种效应下，当电子从材料中吸收能量时，其仅能在一定的能量范围内进行运动，不能完成整个波长的运动，从而使电子不能通过纳米尺寸的材料，呈现出与材料厚度成反比的障壁。
这种效应的存在，增加了纳米材料在器件中的应用广度和深度。
（三）光电性能在纳米级尺寸下，量子效应也可以发挥其独特作用，使材料产生显著不同于大尺寸材料的光电性能。
一方面，当电界强度足够时，可以形成电子空穴对，从而使材料具有非线性光吸收特性；另一方面，由于量子效应的存在，纳米尺寸的材料可以对不同波长的光产生明显的吸收峰，从而可以用于太阳能电池、光催化等光伏应用。
二、纳米材料在电子器件中的应用（一）传感器纳米级传感器可以利用纳米材料的表面电子特性和量子效应，高效地传递电子信号，从而满足传感器对灵敏度、快速响应的要求。
同时，低维纳米材料的高表面积、多孔结构使其具有极高的吸附能力，将分子吸附在表面，形成电容变化，从而实现对于物质的检测。
（二）光电器件在光电器件方面，纳米材料的应用也具有重要的意义。
例如，纳米级量子点可以将光能转化为电能，形成高效的太阳能电池；纳米级光学波导和谐振腔可以实现高效率的激光器和LED器件，还可以利用纳米尺寸材料的表面等离子共振现象，实现超薄、柔性的太阳能电池。
纳米材料在电化学检测和传感中的应用电化学检测和传感技术是一种非常有效和广泛应用的技术。
它具有灵敏度高、选择性好、实时性强等优点，因此在医学、环保、安全检测等领域应用广泛。
近年来，纳米材料的发展与应用为电化学检测和传感提供了全新的思路和手段。
本文将从纳米材料的定义、性质以及在检测和传感领域的应用进行探讨。
一、纳米材料的定义和性质纳米，是指尺寸在1~100纳米之间的物质。
纳米材料则是指在纳米尺度下制备的材料。
纳米材料具有明显的量子效应、表面效应、空间限制效应等独特的物理和化学性质。
其中，表面效应是最明显的。
由于纳米材料的比表面积大，其表面原子数目相对体积内的原子数目增加。
因此，纳米材料具有更高的表面能、化学活性、催化活性、生物相容性等特性。
二、纳米材料在电化学检测中的应用电化学检测法是通过电化学反应检测样品中的物质，从而实现对其分析定量的技术。
纳米材料在电化学检测中的应用主要集中在增强电化学信号和提高传感器选择性上。
1. 增强电化学信号纳米材料的尺寸和表面性质使其在电化学反应中表现出明显的增强作用。
例如，金纳米颗粒能够增强氧化还原反应在电极上的峰电流。
这是因为金纳米颗粒的表面具有精细的纳米结构，面积相对较大以及其在检测反应间的相互作用，激活了电化学反应，增强峰电流强度。
因此，纳米材料在电化学检测中能够提高分析灵敏度，增强电化学信号。
2. 提高选择性纳米材料具有调控组成和表面性质的特点。
利用这些特点，可以制备具有高选择性的电化学传感器。
以金纳米棒为例，它可以通过改变其棒长宽比来调控其吸收光谱，从而增强传感器的选择性。
又如，石墨烯氧化物不仅具有化学惰性，更重要的是其表面含有多种官能团。
可以利用这种多样性来选择性地吸附和识别特定的单分子或离子。
这样的传感器能够根据不同的生物分子或环境物质作出特定响应。
三、纳米材料在电化学传感中的应用电化学传感器是一种将电化学检测技术与传感器技术相结合的新型传感器。
因其具有灵敏度高、选择性好、实时性强等优点，使其在生物医学监控、环境污染监测、数字诊断等方面应用广泛。
新型纳米光电材料的研究与应用随着人类科技的进步，纳米技术成为当代科技界的热门话题。
纳米技术是一种应用于科学、工程和医学领域的技术，重点是研究在纳米尺度下制造、操作和使用物质的方法。
在这个领域里，纳米光电材料的研究与应用更是备受关注。
本文将介绍新型纳米光电材料的研究与应用，以及其未来的发展前景。
一、什么是纳米光电材料？纳米光电材料是一种研究在纳米尺度下制造、操作和使用的物质，主要应用于光电领域。
其中，纳米颗粒是由几十至几百个原子组成的小颗粒，直径在1至10纳米之间。
纳米材料具有独特的物理、化学和光学性质，包括尺寸效应、表面效应和量子效应等特性。
这些特性使其在光电领域中具有广泛的应用。
二、新型纳米光电材料的研究与应用新型纳米光电材料是自然界中不存在的、人工制造的新型材料，与传统的光电材料相比，具有更高的光电转换效率、更好的稳定性和更长的使用寿命。
1. 纳米金属材料的应用纳米金属材料是纳米光电材料中的一种常见的类型。
它们的应用包括微电子学、生物医学、亚波长光学，以及太阳能电池。
其中，纳米金属材料可以用于传感器、催化剂、电子显微镜和材料强化等领域。
2. 纳米半导体材料的应用纳米半导体材料是另外一种常见的纳米光电材料。
它们的应用包括光电信号转换器、LED、激光器和太阳能电池。
其中，纳米半导体材料也可以用于半导体量子点太阳能电池、半导体量子点荧光标记和人造植物的开发等领域。
3. 纳米氧化物材料的应用纳米氧化物材料是一种重要的纳米光电材料。
它们的应用范围包括纳米传感器、太阳能电池、光电器件等领域。
其中，纳米氧化物材料是一种重要的细胞标记物质，其在生物医学领域中具有广泛的应用前景。
三、新型纳米光电材料的未来发展前景纳米光电材料是当今工程科学领域中的热门研究方向之一。
未来，随着纳米技术的不断发展，新型纳米光电材料的研究和应用将会进一步演进。
以下是新型纳米光电材料的未来发展方向：1. 纳米材料的合成和成形技术纳米材料的制造和成形技术是纳米光电材料研究和应用的关键。
纳米电子学的原理和应用随着科技的进步，我们进入了一个高科技时代。
电子元件是现代科技发展的重要支撑，但是传统的电子元件在一些特殊环境下面仍然存在着不足。
这时候我们就需要一种新型的电子元件——纳米电子元件。
在纳米电子学领域，我们可以通过改变材料的结构和组成来实现各种不同的性质。
本文就着重来介绍一下纳米电子学的原理和应用。
一、纳米电子学的概述纳米电子学是一门研究纳米尺寸下电子行为和材料性质的学科。
纳米电子学与传统的电子学不同，它主要研究尺寸在纳米级以下的电子元件，如纳米管、纳米芯片、纳米电容器、纳米导线等。
而这些元件的制造需要借助于纳米材料、纳米器件和纳米制造技术。
纳米电子学和纳米技术一样，是一个跨学科的领域，它涉及了物理学、材料科学、化学、生物学和电子工程等多个领域。
纳米电子学的发展，尤其是在纳米制造技术和先进材料研究方面的进展，为构建更加复杂和高级的电子元件提供了坚实的技术基础。
二、纳米电子学的原理纳米电子学的原理主要涉及两个方面，第一个是材料的性质，第二个是纳米结构的物理特性。
下面分别从两个方面来介绍。
材料的性质对于电子元件而言，材料的性质是至关重要的。
材料的性质直接影响到元件的功能。
因此，在纳米电子学中，我们需要研究材料在纳米尺度下的性质。
当前，主要的研究方向有如下几个：1.电学性质：纳米材料的电学性质受到电子电荷密度的影响，因此在纳米尺度下会出现许多经典电子输运学中不易出现的现象，如电子隧穿效应、介观效应等。
2.热学性质：材料热学性质随尺寸的变化而改变。
纳米材料的热学性质受到材料内部热输运的影响，因此纳米尺度下的热输运和扩散过程具有很多特殊性质。
3.力学性质：材料的力学性质对于电子元件的稳定性和可靠性具有非常重要的影响。
在纳米尺度下，材料的力学性质会受到表面张力、原子间相互作用力等因素的影响，因此具有很多与宏观材料不同的特殊性质。
纳米结构的物理特性在纳米电子学领域，研究纳米结构的物理特性也是非常重要的。
纳米材料的电学性质研究及应用
纳米材料是一种新型材料，因其特殊的尺寸效应和表面效应，具有与宏观尺寸材料不同的物理、化学和电学性质。
在过去的几十年中，纳米材料的研究和应用已经取得了长足的进展。
其中，纳米材料的电学性质研究及应用是一个重要的研究方向。
一、纳米材料的电学性质研究
纳米材料的电学性质与其尺寸和形貌密切相关，主要体现在电阻率、电导率、介电常数、电荷密度等方面。
1. 电阻率
随着材料尺寸的不断减小，纳米材料中电子与原子间的散射减少，导致电子传输的流动路径减短，使电阻率降低。
同时，纳米材料还存在量子尺寸效应和界面效应等因素，使其电阻率表现出复杂的尺寸依赖性。
例如，在纯银的纳米线中，当直径小于50nm时，电阻率随直径增加而降低，但当直径小于10nm时，电阻率开始升高。
2. 电导率
纳米材料的电导率与电阻率有相似的尺寸依赖性。
当材料尺寸减小到一定大小时，电导率会发生突变。
这是因为纳米材料中的电子受到晶格的限制，不再能够自由运动，从而阻碍了电子的导电。
3. 介电常数
介电常数主要与材料的极化和导电性质有关。
随着尺寸的减小，纳米材料中电子的极化效应和界面效应越来越明显，从而导致介电常数的改变。
例如，在氧化锌的纳米晶体中，当粒径小于50nm时，介电常数会出现明显增加。
4. 电荷密度
纳米材料的电荷密度与其表面形貌和化学成分有关。
在纳米颗粒表面，由于分子结构的改变和表面能的变化，通常会出现电子传输发生和化学反应发生的巨大变化。
以上是纳米材料电学性质的主要特征，而在实际应用中，更多的是关注纳米材料的电学性质所带来的一系列重要应用。
二、纳米材料的电学性质应用
纳米材料的电学性质研究为其应用提供了重要的理论基础，同时也使得其应用领域更加广泛。
1. 生物医学
纳米材料的电学性质具有较高的生物相容性和生物可降解性，可以在生物医学领域中应用。
例如，利用吸附纳米颗粒的特殊表面性质，可以研制出用于医学影像学和肿瘤治疗的纳米颗粒。
2. 能源存储
纳米材料的电学性质能够提高电化学能量储存和释放的效率，因此在能源存储领域中有重要应用。
例如，利用纳米尺寸效应和电化学性质，可以研制出高性能的锂离子电池和超级电容器。
3. 光电子学
纳米材料的电学性质与光子学有着密切的关系，可以研制出具有较高光电转换效率的光电器件。
例如，通过调节纳米颗粒的形貌和尺寸，可以制备出高效率的太阳能电池。
4. 机器人和传感器
纳米材料的电学性质对机器人和传感器的制造和性能也有着重要影响。
例如，可以利用纳米传感器对微生物和病毒进行检测，并制造出具有高灵敏度和高分辨率的纳米机器人。
综上所述，纳米材料的电学性质研究与应用是一个重要的研究方向。
纳米材料的电学性质与其尺寸、形貌、表面和化学成分等密切相关，因此如何精确控制这些因素，并探究其与电学性质的关系，是未来纳米材料研究和应用领域的重要方向。
同时，纳米材料的电学性质在生物医学、能源存储、光电子学和机器人等领域具有重要应用，其研究和应用前景十分广阔。
