半导体发光原理
半导体发光原理是指在半导体材料中，当电子和空穴结合时，会释放出能量并发出光线的现象。
这种现象是由于半导体材料的特殊性质所导致的。
半导体材料是一种介于导体和绝缘体之间的材料，它的导电性能介于导体和绝缘体之间。
在半导体材料中，电子的能级分布是非常特殊的，它们只能占据特定的能级，而不能占据其他能级。
当半导体材料中的电子和空穴结合时，它们会释放出能量，这些能量以光的形式发出。
半导体发光原理的实现需要一个特殊的结构，即p-n结。
p-n结是由p型半导体和n型半导体组成的结构，它们之间形成了一个电势垒。
当外加电压作用于p-n结时，电子和空穴会在电势垒处结合，释放出能量并发出光线。
半导体发光原理的应用非常广泛，例如LED（发光二极管）就是一种利用半导体发光原理制造的光源。
LED具有高效、长寿命、低功耗等优点，因此被广泛应用于照明、显示、通信等领域。
除了LED之外，半导体发光原理还可以应用于激光器、太阳能电池等领域。
激光器利用半导体发光原理产生高强度、单色、相干的光线，被广泛应用于医疗、通信、材料加工等领域。
太阳能电池则利用半导体发光原理将太阳能转化为电能，成为清洁能源的重要组
成部分。
半导体发光原理是一种非常重要的物理现象，它的应用涉及到众多领域，对人类社会的发展产生了深远的影响。
材料研盟是为方便材料及相关领域的科研人员进行科研讨论而由志同道合网友设立的非营利性群组。
该研盟设置几大群组，涉及材料研讨的各个方面。
群简介（主群：材料研盟；分群：N个）群名称号码研讨内容*材料研盟（内部群）为材料群组讨论提供技术及组织协助材料研盟A（大材料）10032587 材料物理，材料化学，材料学，材料研盟B （测试）11044831 材料测试技术, 包括显微结构测试：XRD, GIXRD,TEM, HRTEM, XPS, SEM, EDX,AFM, FTIR, TGA, …..性能测试：力，电，热，光，磁，….材料研盟C（薄膜）22138730 薄膜及制膜技术，表面与界面材料研盟C213683617 欢迎研究真空、表面、涂层及薄膜（薄膜）材料的朋友加入！材料研盟D （加工）23031485 材料加工工程，铸造，锻压，热处理，焊接，粉末冶金材料研盟E （无机非金属材料）11878451 无机非金属材料，陶瓷基复合材料，水泥基复合材料及非晶玻璃等材料研盟 F (功能材料) 23076006 各种功能材料：高温超导材料、磁性材料、功能高分子材料、磁性形状记忆合金材料等材料研盟G（低维纳米）7126907 低维纳米材料材料盐盟H (电池材料) 22695942 固体氧化物燃料电池；锂离子电池材料研盟I (分子动力学) 19097619 分子动力学|LAMMPS程序材料数值模材料研盟J （真空镀膜）6630396这是真空人的一片天地，技术交流，销售采购材料研盟K （生物材16833180生物材料精英的沙龙，包括HA材料料）材料研盟P （压电材料）11960590从事压电材料研究的同行们提供一个学习交流的空间session 10234611加入群10234611 群（教室），请同时保留现有群号。
因为教室作完一个seminar后，清场。
如果注册不能参加，请自动退群，否则，以后进入黑名单。
cylmqq@56. com 群组共享资料库1．申请一个账号（）2．登陆你所申请的信箱3．点击“共享资源Beta”4. 共享查看，输入 clymqq, 即可察看群共享资料零点花园论坛材料研盟版/bbs/thread.php?fid-105.html研盟月光（69778542）整理4月18日（讨论）主题：半导体纳米结构的发光性质及其机理主办： 材料研盟G 低微纳米主持人：林中白狼(45339140)讨论要点：1）半导体发光的分类2）PL定义3）发光机制几种辐射复合跃迁发光类型4）ＰＬ谱测试仪器5）光致发光大致机理6）ZnO光致发光讨论要点7）光致发光PL谱分析8）激子发光9）本征发光和缺陷发光10）可用于发光的材料，纳米结构种类？点，线，棒，带，core-shell，环……各自的特点？11）PVP 钝化的ZnO发光边强12）做掺杂时候，尤其是纳米线，如何判断是再线上13）声子伴线14）霍尔效应15）UV与结晶度的关系半导体发光的分类：1）光致发光，2）电致发光，3）阴极射线发光，4）X射线及高能例子发光，5）化学发光以及6）生物发光等。
半导体激光器发光原理及工作原理引言概述：
半导体激光器是一种重要的光电器件，它在光通信、激光打印、激光医疗等领域有着广泛的应用。
本文将详细介绍半导体激光器的发光原理及工作原理，从五个大点进行阐述。
正文内容：
一、半导体激光器的基本构造
1.1 半导体材料的选择
1.2 PN结的形成
1.3 激活层的添加
二、发光原理
2.1 能带结构
2.2 电子与空穴的复合
2.3 能带间跃迁
三、工作原理
3.1 正向偏置
3.2 注入电流
3.3 激光的产生
四、半导体激光器的特性
4.1 波长可调性
4.2 窄线宽
4.3 高效率
五、应用领域
5.1 光通信
5.2 激光打印
5.3 激光医疗
总结：
综上所述，半导体激光器的发光原理及工作原理是基于半导体材料的能带结构和电子与空穴的复合，通过正向偏置和注入电流来实现激光的产生。
半导体激光器具有波长可调性、窄线宽和高效率等特点，因此在光通信、激光打印和激光医疗等领域有着广泛的应用前景。
随着科技的不断发展，半导体激光器将会在更多领域展现其巨大的潜力。
半导体发光原理
半导体发光原理是指在半导体材料中，当电子和空穴结合时会产生光子的现象。
这一原理是现代光电子技术中的重要基础，广泛应用于LED（发光二极管）、激
光器等领域。
本文将从半导体的能带结构、载流子注入和复合、发光机制等方面来详细介绍半导体发光原理。

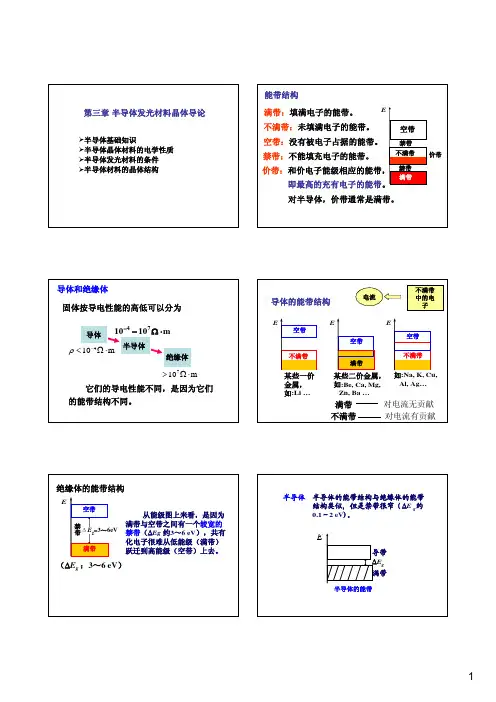

首先，我们来了解一下半导体的能带结构。
半导体的能带结构决定了其导电性
质和光电性质。
在绝缘体中，价带和导带之间存在较大的能隙，电子受激跃迁到导带需要吸收较大能量，因此绝缘体不导电。
而在半导体中，价带和导带之间的能隙较小，当外界施加一定电场或温度升高时，电子可以跃迁到导带，形成导电现象。
其次，载流子的注入和复合是产生发光的基础。
当半导体材料中存在自由电子
和空穴时，当它们遇到对应的空穴和电子时，就会发生复合过程。
在这个过程中，电子和空穴的能级差会以光子的形式释放出来，产生光子发射的现象。
最后，我们来谈谈半导体的发光机制。
半导体发光的机制主要有自发辐射和受
激辐射两种。
自发辐射是指在载流子复合的过程中，光子能量的释放是自发的，与外界光子无关；而受激辐射是指在外界光子的作用下，使得载流子复合时产生的光子受到激发，增强了光子的能量和数量。
综上所述，半导体发光原理是在半导体材料中，通过载流子注入和复合产生光
子发射的现象。
这一原理的应用已经深入到我们生活的方方面面，LED照明、激
光器、显示器等都离不开半导体发光原理的支持。
随着半导体技术的不断发展，相信半导体发光原理也将会有更多的应用和突破。
![纳米半导体材料的光催化机理与应用[1]](https://img.taocdn.com/s1/m/19916c0c6c85ec3a87c2c5a7.png)
第25卷 第3期 长春工业大学学报(自然科学版) V ol125 N o.3 2004年9月 Journal of Changchun University of T echonology(Natural Science Edition) Sep12004 文章编号:100622939(2004)0320019203纳米半导体材料的光催化机理与应用Ξ刘俊渤1, 臧玉春2, 吴景贵1, 王明辉1(1.吉林农业大学资源与环境学院,吉林长春 130118; 2.长春工业大学网络中心,吉林长春 130012)摘 要:介绍了纳米半导体光催化剂的类型、作用机理及在降解污染物方面的应用。
关键词:半导体;光催化机理;纳米T iO2;应用中图分类号:T Q426 文献标识码:A0 引 言半导体光催化始于20世纪60年代,但直到1972年Fujishima和H onda在Nature杂志上发表关于在T iO2电极上进行光催化裂解水的论文,才使得半导体光催化技术进入一个新时期。
基于对能源危机的认识,此时的光催化技术是以探索永久性能源太阳能的利用为其主要任务。
到了80年代,随着环境保护运动的不断深入,使人们终于认识到了半导体光催化技术在消除环境污染方面的广阔应用前景,同时,各种相关的科研工作也取得了突破性进展。
目前,用于光催化降解环境污染物的半导体光催化剂属于宽禁带的N型半导体氧化物,已研究的光催化剂有T iO2,ZnO,CdS,W O3,Fe2O3,PbS, SnO2,In2O3及ZnS等十几种,这些半导体材料都有一定的光催化降解活性,但Fe2O3,ZnO等的活性比T iO2低,且T iO2化学稳定性好、低廉无毒、反应条件温和、降解速度快、催化效率高及具有超亲水性等特点,所以,这就使它成为当前最有应用潜力的一种光催化剂。
作为21世纪最有前途的新兴纳米材料,其粒子尺寸在1～100nm之间,并具有体积效应、表面与界面效应、量子尺寸效应和宏观量子隧道效应等大块材料没有的性质。

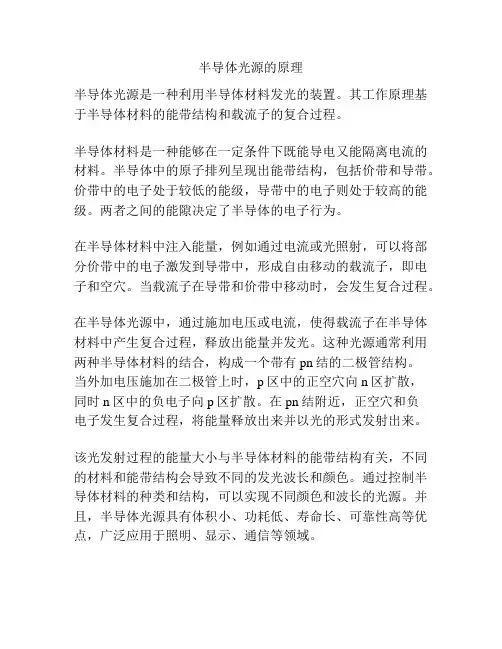

半导体光源的原理
半导体光源是一种利用半导体材料发光的装置。
其工作原理基于半导体材料的能带结构和载流子的复合过程。
半导体材料是一种能够在一定条件下既能导电又能隔离电流的材料。
半导体中的原子排列呈现出能带结构，包括价带和导带。
价带中的电子处于较低的能级，导带中的电子则处于较高的能级。
两者之间的能隙决定了半导体的电子行为。
在半导体材料中注入能量，例如通过电流或光照射，可以将部分价带中的电子激发到导带中，形成自由移动的载流子，即电子和空穴。
当载流子在导带和价带中移动时，会发生复合过程。
在半导体光源中，通过施加电压或电流，使得载流子在半导体材料中产生复合过程，释放出能量并发光。
这种光源通常利用两种半导体材料的结合，构成一个带有pn结的二极管结构。
当外加电压施加在二极管上时，p区中的正空穴向n区扩散，
同时n区中的负电子向p区扩散。
在pn结附近，正空穴和负
电子发生复合过程，将能量释放出来并以光的形式发射出来。
该光发射过程的能量大小与半导体材料的能带结构有关，不同的材料和能带结构会导致不同的发光波长和颜色。
通过控制半导体材料的种类和结构，可以实现不同颜色和波长的光源。
并且，半导体光源具有体积小、功耗低、寿命长、可靠性高等优点，广泛应用于照明、显示、通信等领域。

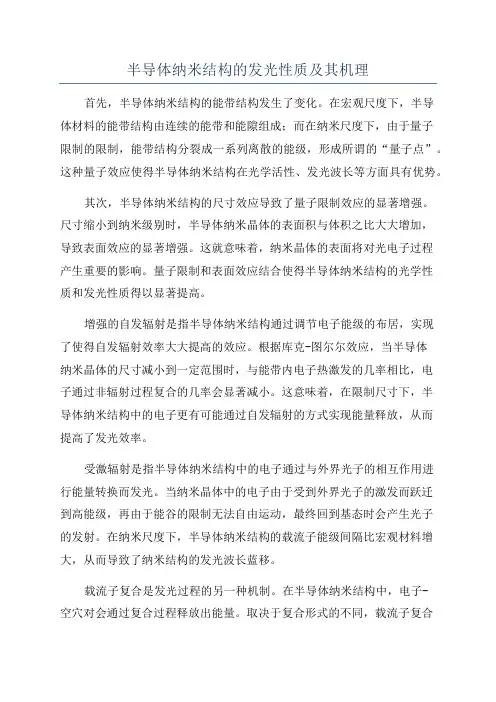

半导体纳米结构的发光性质及其机理首先，半导体纳米结构的能带结构发生了变化。
