Protel99SE仿真元件库 中英文库名对照

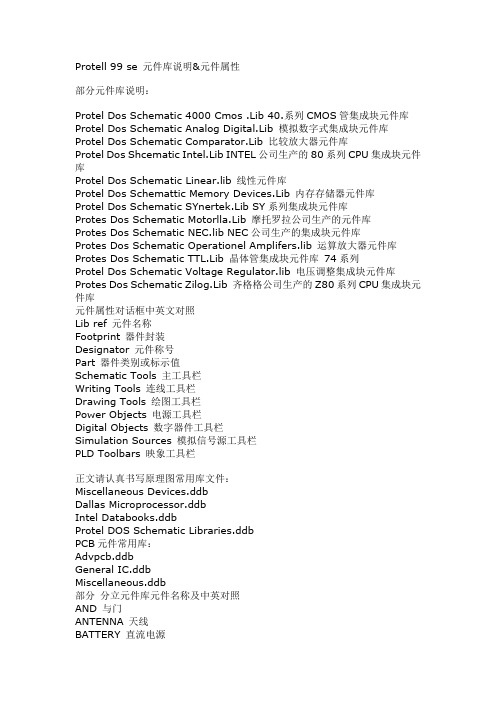

Protell 99 se 元件库说明&元件属性部分元件库说明：Protel Dos Schematic 4000 Cmos .Lib 40.系列CMOS管集成块元件库Protel Dos Schematic Analog Digital.Lib 模拟数字式集成块元件库Protel Dos Schematic Comparator.Lib 比较放大器元件库Protel Dos Shcematic Intel.Lib INTEL公司生产的80系列CPU集成块元件库Protel Dos Schematic Linear.lib 线性元件库Protel Dos Schemattic Memory Devices.Lib 内存存储器元件库Protel Dos Schematic SYnertek.Lib SY系列集成块元件库Protes Dos Schematic Motorlla.Lib 摩托罗拉公司生产的元件库Protes Dos Schematic NEC.lib NEC公司生产的集成块元件库Protes Dos Schematic Operationel Amplifers.lib 运算放大器元件库Protes Dos Schematic TTL.Lib 晶体管集成块元件库74系列Protel Dos Schematic Voltage Regulator.lib 电压调整集成块元件库Protes Dos Schematic Zilog.Lib 齐格格公司生产的Z80系列CPU集成块元件库元件属性对话框中英文对照Lib ref 元件名称Footprint 器件封装Designator 元件称号Part 器件类别或标示值Schematic Tools 主工具栏Writing Tools 连线工具栏Drawing Tools 绘图工具栏Power Objects 电源工具栏Digital Objects 数字器件工具栏Simulation Sources 模拟信号源工具栏PLD Toolbars 映象工具栏正文请认真书写原理图常用库文件：Miscellaneous Devices.ddbDallas Microprocessor.ddbIntel Databooks.ddbProtel DOS Schematic Libraries.ddbPCB元件常用库：Advpcb.ddbGeneral IC.ddbMiscellaneous.ddb部分分立元件库元件名称及中英对照AND 与门ANTENNA 天线BATTERY 直流电源BELL 铃,钟BVC 同轴电缆接插件BRIDEG 1 整流桥(二极管) BRIDEG 2 整流桥(集成块) BUFFER 缓冲器BUZZER 蜂鸣器CAP 电容CAPACITOR 电容CAPACITOR POL 有极性电容CAPVAR 可调电容CIRCUIT BREAKER 熔断丝COAX 同轴电缆CON 插口CRYSTAL 晶体整荡器DB 并行插口DIODE 二极管DIODE SCHOTTKY 稳压二极管DIODE VARACTOR 变容二极管DPY_3-SEG 3段LEDDPY_7-SEG 7段LEDDPY_7-SEG_DP 7段LED(带小数点) ELECTRO 电解电容FUSE 熔断器INDUCTOR 电感INDUCTOR IRON 带铁芯电感INDUCTOR3 可调电感JFET N N沟道场效应管JFET P P沟道场效应管LAMP 灯泡LAMP NEDN 起辉器LED 发光二极管METER 仪表MICROPHONE 麦克风MOSFET MOS管MOTOR AC 交流电机MOTOR SERVO 伺服电机NAND 与非门NOR 或非门NOT 非门NPN NPN三极管NPN-PHOTO 感光三极管OPAMP 运放OR 或门PHOTO 感光二极管PNP 三极管NPN DAR NPN三极管PNP DAR PNP三极管POT 滑线变阻器PELAY-DPDT 双刀双掷继电器RES1.2 电阻RES3.4 可变电阻RESISTOR BRIDGE ? 桥式电阻RESPACK ? 电阻SCR 晶闸管PLUG ? 插头PLUG AC FEMALE 三相交流插头SOCKET ? 插座SOURCE CURRENT 电流源SOURCE VOLTAGE 电压源SPEAKER 扬声器SW ? 开关SW-DPDY ? 双刀双掷开关SW-SPST ? 单刀单掷开关SW-PB 按钮THERMISTOR 电热调节器TRANS1 变压器TRANS2 可调变压器TRIAC ? 三端双向可控硅TRIODE ? 三极真空管VARISTOR 变阻器ZENER ? 齐纳二极管DPY_7-SEG_DP 数码管SW-PB 开关。

PROTEL99中的中英文对照名称一、综合词汇1、印制电路：printed circuit2、印制线路：printed wiring3、印制板：printed board4、印制板电路：printed circuit board (PCB)5、印制线路板：printed wiring board(PWB)6、印制元件：printed component7、印制接点：printed contact8、印制板装配：printed board assembly9、板：board10、单面印制板：single-sided printed board(SSB)11、双面印制板：double-sided printed board(DSB)12、多层印制板：mulitlayer printed board(MLB)13、多层印制电路板：mulitlayer printed circuit board14、多层印制线路板：mulitlayer prited wiring board15、刚性印制板：rigid printed board16、刚性单面印制板：rigid single-sided printed borad17、刚性双面印制板：rigid double-sided printed borad18、刚性多层印制板：rigid multilayer printed board19、挠性多层印制板：flexible multilayer printed board20、挠性印制板：flexible printed board21、挠性单面印制板：flexible single-sided printed board22、挠性双面印制板：flexible double-sided printed board23、挠性印制电路：flexible printed circuit (FPC)24、挠性印制线路：flexible printed wiring25、刚性印制板：flex-rigid printed board, rigid-flex printed board26、刚性双面印制板：flex-rigid double-sided printed board, rigid-flex double-sided printed27、刚性多层印制板：flex-rigid multilayer printed board, rigid-flex multilayer printed board28、齐平印制板：flush printed board29、金属芯印制板：metal core printed board30、金属基印制板：metal base printed board31、多重布线印制板：mulit-wiring printed board32、陶瓷印制板：ceramic substrate printed board33、导电胶印制板：electroconductive paste printed board34、模塑电路板：molded circuit board35、模压印制板：stamped printed wiring board36、顺序层压多层印制板：sequentially-laminated mulitlayer37、散线印制板：discrete wiring board38、微线印制板：micro wire board39、积层印制板：buile-up printed board40、积层多层印制板：build-up mulitlayer printed board (BUM)41、积层挠印制板：build-up flexible printed board42、表面层合电路板：surface laminar circuit (SLC)43、埋入凸块连印制板：B2it printed board44、多层膜基板：multi-layered film substrate(MFS)45、层间全内导通多层印制板：ALIVH multilayer printed board46、载芯片板：chip on board (COB)47、埋电阻板：buried resistance board48、母板：mother board49、子板：daughter board50、背板：backplane51、裸板：bare board52、键盘板夹心板：copper-invar-copper board53、动态挠性板：dynamic flex board54、静态挠性板：static flex board55、可断拼板：break-away planel56、电缆：cable57、挠性扁平电缆：flexible flat cable (FFC)58、薄膜开关：membrane switch59、混合电路：hybrid circuit60、厚膜：thick film61、厚膜电路：thick film circuit62、薄膜：thin film63、薄膜混合电路：thin film hybrid circuit64、互连：interconnection65、导线：conductor trace line66、齐平导线：flush conductor67、传输线：transmission line68、跨交：crossover69、板边插头：edge-board contact70、增强板：stiffener71、基底：substrate72、基板面：real estate73、导线面：conductor side74、元件面：component side75、焊接面：solder side76、印制：printing77、网格：grid78、图形：pattern79、导电图形：conductive pattern80、非导电图形：non-conductive pattern81、字符：legend82、标志：mark二、基材：1、基材：base material2、层压板：laminate3、覆金属箔基材：metal-clad bade material4、覆铜箔层压板：copper-clad laminate (CCL)5、单面覆铜箔层压板：single-sided copper-clad laminate6、双面覆铜箔层压板：double-sided copper-clad laminate7、复合层压板：composite laminate8、薄层压板：thin laminate9、金属芯覆铜箔层压板：metal core copper-clad laminate10、金属基覆铜层压板：metal base copper-clad laminate11、挠性覆铜箔绝缘薄膜：flexible copper-clad dielectric film12、基体材料：basis material13、预浸材料：prepreg14、粘结片：bonding sheet15、预浸粘结片：preimpregnated bonding sheer16、环氧玻璃基板：epoxy glass substrate17、加成法用层压板：laminate for additive process18、预制内层覆箔板：mass lamination panel19、内层芯板：core material20、催化板材：catalyzed board ,coated catalyzed laminate21、涂胶催化层压板：adhesive-coated catalyzed laminate22、涂胶无催层压板：adhesive-coated uncatalyzed laminate23、粘结层：bonding layer24、粘结膜：film adhesive25、涂胶粘剂绝缘薄膜：adhesive coated dielectric film26、无支撑胶粘剂膜：unsupported adhesive film27、覆盖层：cover layer (cover lay)28、增强板材：stiffener material29、铜箔面：copper-clad surface30、去铜箔面：foil removal surface31、层压板面：unclad laminate surface32、基膜面：base film surface33、胶粘剂面：adhesive faec34、原始光洁面：plate finish35、粗面：matt finish36、纵向：length wise direction37、模向：cross wise direction38、剪切板：cut to size panel39、酚醛纸质覆铜箔板：phenolic cellulose paper copper-clad laminates(phenolic/paper CCL)40、环氧纸质覆铜箔板：epoxide cellulose paper copper-clad laminates (epoxy/paper CCL)41、环氧玻璃布基覆铜箔板：epoxide woven glass fabric copper-clad laminates42、环氧玻璃布纸复合覆铜箔板：epoxide cellulose paper core, glass cloth surfaces copper-clad laminates 43、环氧玻璃布玻璃纤维复合覆铜箔板：epoxide non woven/woven glass reinforced copper-clad laminates 44、聚酯玻璃布覆铜箔板：ployester woven glassfabric copper-clad laminates45、聚酰亚胺玻璃布覆铜箔板：polyimide woven glass fabric copper-clad laminates46、双马来酰亚胺三嗪环氧玻璃布覆铜箔板：bismaleimide/triazine/epoxide woven glass fabric copper-clad lamimates47、环氧合成纤维布覆铜箔板：epoxide synthetic fiber fabric copper-clad laminates48、聚四乙烯玻璃纤维覆铜箔板：teflon/fiber glass copper-clad laminates49、超薄型层压板：ultra thin laminate50、陶瓷基覆铜箔板：ceramics base copper-clad laminates51、紫外线阻挡型覆铜箔板：UV blocking copper-clad laminates三、基材的材料1、A阶树脂：A-stage resin2、B阶树脂：B-stage resin3、C阶树脂：C-stage resin4、环氧树脂：epoxy resin5、酚醛树脂：phenolic resin6、聚酯树脂：polyester resin7、聚酰亚胺树脂：polyimide resin8、双马来酰亚胺三嗪树脂：bismaleimide-triazine resin9、丙烯酸树脂：acrylic resin10、三聚氰胺甲醛树脂：melamine formaldehyde resin11、多官能环氧树脂：polyfunctional epoxy resin12、溴化环氧树脂：brominated epoxy resin13、环氧酚醛：epoxy novolac14、氟树脂：fluroresin15、硅树脂：silicone resin16、硅烷：silane17、聚合物：polymer18、无定形聚合物：amorphous polymer19、结晶现象：crystalline polamer20、双晶现象：dimorphism21、共聚物：copolymer22、合成树脂：synthetic23、热固性树脂：thermosetting resin24、热塑性树脂：thermoplastic resin25、感光性树脂：photosensitive resin26、环氧当量：weight per epoxy equivalent (WPE)27、环氧值：epoxy value28、双氰胺：dicyandiamide29、粘结剂：binder30、胶粘剂：adesive31、固化剂：curing agent32、阻燃剂：flame retardant33、遮光剂：opaquer34、增塑剂：plasticizers35、不饱和聚酯：unsatuiated polyester36、聚酯薄膜：polyester37、聚酰亚胺薄膜：polyimide film (PI)38、聚四氟乙烯：polytetrafluoetylene (PTFE)39、聚全氟乙烯丙烯薄膜：perfluorinated ethylene-propylene copolymer film (FEP)40、增强材料：reinforcing material41、玻璃纤维：glass fiber42、E玻璃纤维：E-glass fibre43、D玻璃纤维：D-glass fibre44、S玻璃纤维：S-glass fibre45、玻璃布：glass fabric46、非织布：non-woven fabric47、玻璃纤维垫：glass mats48、纱线：yarn49、单丝：filament50、绞股：strand51、纬纱：weft yarn52、经纱：warp yarn53、但尼尔：denier54、经向：warp-wise55、纬向：weft-wise, filling-wise56、织物经纬密度：thread count57、织物组织：weave structure58、平纹组织：plain structure59、坏布：grey fabric60、稀松织物：woven scrim61、弓纬：bow of weave62、断经：end missing63、缺纬：mis-picks64、纬斜：bias65、折痕：crease66、云织：waviness67、鱼眼：fish eye68、毛圈长：feather length69、厚薄段：mark70、裂缝：split71、捻度：twist of yarn72、浸润剂含量：size content73、浸润剂残留量：size residue74、处理剂含量：finish level75、浸润剂：size76、偶联剂：couplint agent77、处理织物：finished fabric78、聚酰胺纤维：polyarmide fiber79、聚酯纤维非织布：non-woven polyester fabric80、浸渍绝缘纵纸：impregnating insulation paper81、聚芳酰胺纤维纸：aromatic polyamide paper82、断裂长：breaking length83、吸水高度：height of capillary rise84、湿强度保留率：wet strength retention85、白度：whitenness86、陶瓷：ceramics87、导电箔：conductive foil88、铜箔：copper foil89、电解铜箔：electrodeposited copper foil (ED copper foil)90、压延铜箔：rolled copper foil91、退火铜箔：annealed copper foil92、压延退火铜箔：rolled annealed copper foil (RA copper foil)93、薄铜箔：thin copper foil94、涂胶铜箔：adhesive coated foil95、涂胶脂铜箔：resin coated copper foil (RCC)96、复合金属箔：composite metallic material97、载体箔：carrier foil98、殷瓦：invar99、箔（剖面）轮廓：foil profile100、光面：shiny side101、粗糙面：matte side102、处理面：treated side103、防锈处理：stain proofing104、双面处理铜箔：double treated foil四、设计1、原理图：shematic diagram2、逻辑图：logic diagram3、印制线路布设：printed wire layout4、布设总图：master drawing5、可制造性设计：design-for-manufacturability6、计算机辅助设计：computer-aided design.(CAD)7、计算机辅助制造：computer-aided manufacturing.(CAM)8、计算机集成制造：computer integrat manufacturing.(CIM)9、计算机辅助工程：computer-aided engineering.(CAE)10、计算机辅助测试：computer-aided test.(CAT)11、电子设计自动化：electric design automation .(EDA)12、工程设计自动化：engineering design automaton .(EDA2)13、组装设计自动化：assembly aided architectural design. (AAAD)14、计算机辅助制图：computer aided drawing15、计算机控制显示：computer controlled display .(CCD)16、布局：placement17、布线：routing18、布图设计：layout19、重布：rerouting20、模拟：simulation21、逻辑模拟：logic simulation22、电路模拟：circit simulation23、时序模拟：timing simulation24、模块化：modularization25、布线完成率：layout effeciency26、机器描述格式：machine descriptionm format .(MDF)27、机器描述格式数据库：MDF databse28、设计数据库：design database29、设计原点：design origin30、优化（设计）：optimization (design)31、供设计优化坐标轴：predominant axis32、表格原点：table origin33、镜像：mirroring34、驱动文件：drive file35、中间文件：intermediate file36、制造文件：manufacturing document．tion37、队列支撑数据库：queue support database38、元件安置：component positioning39、图形显示：graphics dispaly40、比例因子：scaling factor41、扫描填充：scan filling42、矩形填充：rectangle filling43、填充域：region filling44、实体设计：physical design45、逻辑设计：logic design46、逻辑电路：logic circuit47、层次设计：hierarchical design48、自顶向下设计：top-down design49、自底向上设计：bottom-up design50、线网：net51、数字化：digitzing52、设计规则检查：design rule checking53、走（布）线器：router (CAD)54、网络表：net list55、计算机辅助电路分析：computer-aided circuit analysis56、子线网：subnet57、目标函数：objective function58、设计后处理：post design processing (PDP)59、交互式制图设计：interactive drawing design60、费用矩阵：cost metrix61、工程图：engineering drawing62、方块框图：block diagram63、迷宫：moze64、元件密度：component density65、巡回售货员问题：traveling salesman problem66、自由度：degrees freedom67、入度：out going degree68、出度：incoming degree69、曼哈顿距离：manhatton distance70、欧几里德距离：euclidean distance71、网络：network72、阵列：array73、段：segment74、逻辑：logic75、逻辑设计自动化：logic design automation76、分线：separated time77、分层：separated layer78、定顺序：definite sequence五、形状与尺寸：1、导线（通道）：conduction (track)2、导线（体）宽度：conductor width3、导线距离：conductor spacing4、导线层：conductor layer5、导线宽度/间距：conductor line/space6、第一导线层：conductor layer No.17、圆形盘：round pad8、方形盘：square pad9、菱形盘：diamond pad10、长方形焊盘：oblong pad11、子弹形盘：bullet pad12、泪滴盘：teardrop pad13、雪人盘：snowman pad14、V形盘：V-shaped pad15、环形盘：annular pad16、非圆形盘：non-circular pad17、隔离盘：isolation pad18、非功能连接盘：monfunctional pad19、偏置连接盘：offset land20、腹（背）裸盘：back-bard land21、盘址：anchoring spaur22、连接盘图形：land pattern23、连接盘网格阵列：land grid array24、孔环：annular ring25、元件孔：component hole26、安装孔：mounting hole27、支撑孔：supported hole28、非支撑孔：unsupported hole29、导通孔：via30、镀通孔：plated through hole (PTH)31、余隙孔：access hole32、盲孔：blind via (hole)33、埋孔：buried via hole34、埋/盲孔：buried /blind via35、任意层内部导通孔：any layer inner via hole (ALIVH)36、全部钻孔：all drilled hole37、定位孔：toaling hole38、无连接盘孔：landless hole39、中间孔：interstitial hole40、无连接盘导通孔：landless via hole41、引导孔：pilot hole42、端接全隙孔：terminal clearomee hole43、准表面间镀覆孔：quasi-interfacing plated-through hole44、准尺寸孔：dimensioned hole45、在连接盘中导通孔：via-in-pad46、孔位：hole location47、孔密度：hole density48、孔图：hole pattern49、钻孔图：drill drawing50、装配图：assembly drawing51、印制板组装图：printed board assembly drawing52、参考基准：datum referan原理图常用库文件：Miscellaneous Devices.ddbDallas Microprocessor.ddbIntel Databooks.ddbProtel DOS Schematic Libraries.ddbPCB元件常用库：Advpcb.ddbGeneral IC.ddbMiscellaneous.ddb分立元件库部分分立元件库元件名称及中英对照AND 与门ANTENNA 天线BATTERY 直流电源BELL 铃,钟BVC 同轴电缆接插件BRIDEG 1 整流桥(二极管)BRIDEG 2 整流桥(集成块) BUFFER 缓冲器BUZZER 蜂鸣器CAP 电容CAPACITOR 电容CAPACITOR POL 有极性电容CAPV AR 可调电容CIRCUIT BREAKER 熔断丝COAX 同轴电缆CON 插口CRYSTAL 晶体整荡器DB 并行插口DIODE 二极管DIODE SCHOTTKY 稳压二极管DIODE V ARACTOR 变容二极管DPY_3-SEG 3段LEDDPY_7-SEG 7段LEDDPY_7-SEG_DP 7段LED(带小数点) ELECTRO 电解电容FUSE 熔断器INDUCTOR 电感INDUCTOR IRON 带铁芯电感INDUCTOR3 可调电感JFET N N沟道场效应管JFET P P沟道场效应管。

Protel99SE仿真元件库中英文库名对照Protel99SE中有如下仿真元件库：7SEGDISP.lib：七段数码管库。

74xx.Lib：通用74系列数字集成电路库。

BJT.lib：双极型三极管。

BUFFER.lib：缓冲器库。

CAMP.lib：电流放大器库。

CMOS.Lib：CMOS数字集成电路库。

COMPARATOR.lib：比较器库。

CRYSTAL.Lib：石英晶体库。

DIODE.Lib：二极管库。

IGBT.lib：绝缘栅双极性晶体管库。

JFET.Lib：结型场效应晶体管。

MATH.lib：具有各种数学功能的两端口元件库。

MESFET.Lib：砷化镓场效应晶体管库。

MISC.lib：杂元件库。

包括模数、数模和锁相等电路。

MOSFET.Lib：金属氧化物场效应管库。

OPAMP.lib：运算放大器库。

OPTO.lib：光耦器库。

包括4N25。

REGULATOR.lib：稳压电源库。

包括7805、7812、LM317和TL431。

RELAY.Lib：继电器库。

5V、12V等继电器。

SCR.Lib晶闸管库。

Simulation Symbols/Lib：基本仿真元件库。

包括电阻、电容、电感、各种电源等基本仿真器件。

SWITCH.Lib：开关元件库。

TIMER.lib：时基电路库。

包括555和556。

TRANSFORMER.Lib变压器元件库。

TRANSLINE.Lib：传输线元件库。

TRIAC.lib：双向晶闸管库。

TUBE.lib：电子管库。

UJT.lib：单结晶体管库。

PROTEL中英文對照中英文对照1.电阻固定电阻：RES半导体电阻：RESSEMT电位计；POT变电阻；RVAR可调电阻;res1.....2.电容定值无极性电容；CAP定值有极性电容;CAP半导体电容：CAPSEMI可调电容：CAPVAR3.电感：INDUCTOR4.二极管：DIODE.LIB发光二极管：LED5.三极管:NPN16.结型场效应管：JFET.lib7.MOS场效应管8.MES场效应管9.继电器：PELAY. LIB10.灯泡AMP11.运放:OPAMP12.数码管：DPY_7-SEG_DP (MISCELLANEOUS DEVICES.LIB)13.开关;sw_pb原理图常用库文件：Miscellaneous Devices.ddbDallas Microprocessor.ddbIntel Databooks.ddbProtel DOS Schematic Libraries.ddbPCB元件常用库：Advpcb.ddbGeneral IC.ddbMiscellaneous.ddb部分分立元件库元件名称及中英对照AND 与门ANTENNA 天线BATTERY 直流电源BELL 铃,钟BVC 同轴电缆接插件BRIDEG 1 整流桥(二极管)BRIDEG 2 整流桥(集成块) BUFFER 缓冲器BUZZER 蜂鸣器CAP 电容CAPACITOR 电容CAPACITOR POL 有极性电容CAPVAR 可调电容CIRCUIT BREAKER 熔断丝COAX 同轴电缆CON 插口CRYSTAL 晶体整荡器DB 并行插口DIODE 二极管DIODE SCHOTTKY 稳压二极管DIODE VARACTOR 变容二极管DPY_3-SEG 3段LEDDPY_7-SEG 7段LEDDPY_7-SEG_DP 7段LED(带小数点) ELECTRO 电解电容FUSE 熔断器INDUCTOR 电感INDUCTOR IRON 带铁芯电感INDUCTOR3 可调电感JFET N N沟道场效应管JFET P P沟道场效应管LAMP 灯泡LAMP NEDN 起辉器LED 发光二极管METER 仪表MICROPHONE 麦克风MOSFET MOS管MOTOR AC 交流电机MOTOR SERVO 伺服电机NAND 与非门NOR 或非门NOT 非门NPN NPN三极管NPN-PHOTO 感光三极管OPAMP 运放OR 或门PHOTO 感光二极管PNP 三极管NPN DAR NPN三极管PNP DAR PNP三极管POT 滑线变阻器PELAY-DPDT 双刀双掷继电器RES1.2 电阻RES3.4 可变电阻RESISTOR BRIDGE ? 桥式电阻RESPACK ? 电阻SCR 晶闸管PLUG ? 插头PLUG AC FEMALE 三相交流插头SOCKET ? 插座SOURCE CURRENT 电流源SOURCE VOLTAGE 电压源SPEAKER 扬声器SW ? 开关SW-DPDY ? 双刀双掷开关SW-SPST ? 单刀单掷开关SW-PB 按钮THERMISTOR 电热调节器TRANS1 变压器TRANS2 可调变压器TRIAC ? 三端双向可控硅TRIODE ? 三极真空管VARISTOR 变阻器ZENER ? 齐纳二极管DPY_7-SEG_DP 数码管SW-PB 开关其他元件库Protel Dos Schematic 4000 Cmos .Lib （40.系列CMOS管集成块元件库）4013 D 触发器4027 JK 触发器Protel Dos Schematic Analog Digital.Lib（模拟数字式集成块元件库）AD系列DAC系列HD系列MC系列Protel Dos Schematic Comparator.Lib（比较放大器元件库）Protel Dos Shcematic Intel.Lib（INTEL公司生产的80系列CPU集成块元件库）Protel Dos Schematic Linear.lib（线性元件库）例555Protel Dos Schemattic Memory Devices.Lib（内存存储器元件库）Protel Dos Schematic SYnertek.Lib（SY系列集成块元件库）Protes Dos Schematic Motorlla.Lib（摩托罗拉公司生产的元件库）Protes Dos Schematic NEC.lib（NEC公司生产的集成块元件库）Protes Dos Schematic Operationel Amplifers.lib（运算放大器元件库）Protes Dos Schematic TTL.Lib（晶体管集成块元件库74系列）Protel Dos Schematic Voltage Regulator.lib（电压调整集成块元件库）Protes Dos Schematic Zilog.Lib（齐格格公司生产的Z80系列CPU集成块元件库）元件属性对话框中英文对照Lib ref 元件名称Footprint 器件封装Designator 元件称号Part 器件类别或标示值Schematic Tools 主工具栏Writing Tools 连线工具栏Drawing Tools 绘图工具栏部分分立元件库元件名称及中英对照Power Objects 电源工具栏Digital Objects 数字器件工具栏Simulation Sources 模拟信号源工具栏PLD Toolbars 映象工具栏protel99常用元件的电气图形符号和封装形式1.电阻原理图中常用的名称为RES1-RES4；引脚封装形式：AXIAL系列从AXIAL-0.3到AXIAL-1.0，后缀数字代表两焊盘的间距，单位为Kmil. 2.电容原理图中常用的名称为CAP（无极性电容）、ELECTRO（有极性电容）；引脚封装形式：无极性电容为RAD-0.1到RAD-0.4，有极性电容为RB.2/.4到RB.5/1.0.3.电位器原理图中常用的名称为POT1和POT2；引脚封装形式：VR-1到VR-5.4.二极管原理图中常用的名称为DIODE（普通二极管）、DIODE SCHOTTKY（肖特基二极管）DUIDE TUNNEL（隧道二极管）DIODE VARCTOR（变容二极管）ZENER1~3（稳压二极管）5.引脚封装形式：DIODE0.4和DIODE 0.7;引脚封装形式：无极性电容6.三极管原理图中常用的名称为NPN，NPN1和PNP，PNP1；引脚封装形式TO18、TO92A（普通三极管）TO220H（大功率三极管）TO3（大功率达林顿管）7.场效应管原理图中常用的名称为JFET N（N沟道结型场效应管），JFET P（P沟道结型场效应管）MOSFET N（N沟道增强型管）MOSFET P（P沟道增强型管）引脚封装形式与三极管同。

protel99SE中英文菜单对照表I don't want to use a proteinic protean but I don't know EnglishI hope which master will translate the menu bar for meBest answer principle diagram:Miscellaneous Devices. DDBDallas Microprocessor. DDBIntel Databooks. DDBProtel DOS Schematic Libraries. DDBPCB component libraries:Advpcb. DDBThe General IC. DDBMiscellaneous. DDBDiscrete component libraryThe name of the component library and the Chinese and English comparisonAND with the doorCan ANTENNA ANTENNA to be used'dc power supplyBELL, BELL, BELLBVC coaxial cable connectorBRIDEG 1 rectifier bridge (diode)BRIDEG 2 rectifier bridge (integrated block) The BUFFER BUFFERBUZZER BUZZERCAP capacitanceThe CAPACITOR capacitanceThe CAPACITOR POL has polar capacitance CAPVAR adjustable capacitanceCIRCUIT BREAKER a fuseThe coaxial cable of the COAXCON socketCRYSTAL CRYSTAL vibratorThe DB parallel portDIODE DIODEThe "good SCHOTTKY" stabilized DIODEThe name of the variable VARACTOR is a DIODEDPY_3 - SEG 3 ledsDPY_7 - SEG 7 segment LEDDpy_7-seg_dp 7 segment LED (with the decimal point) Company electrolytic capacitorThe FUSE FUSEThe INDUCTOR inductanceINDUCTOR IRON has IRON core inductanceINDUCTOR3 adjustable inductanceJFET N N channel effect tubeJFET P channel field effect tubeLAMP bulbLAMP NEDN electric fluorescent starterLED ledsMETER instrument MICROPHONE MICROPHONE MOSFET MOS tubeMOTOR AC AC MOTORMOTOR SERVO MOTORNAND NAND gateNOR NOR gateThe NOT gateNPN NPNNp-photo photosensitive triode OPAMP op-ampThe OR OR gatePHOTO sensitive diodePNP transistorNPN DAR NPNPNP DAR PNP transistorPOT slider rheostatPelay-dpdt double throw relayRES1.2 resistanceRES3.4 variable resistance RESISTOR BRIDGE? Bridge resistance RESPACK? resistanceSCR thyristorPlug-in? The plugPLUG AC FEMALE three phase AC PLUG The SOCKET? The socketThe SOURCE CURRENT CURRENT SOURCE The SOURCE VOLTAGE VOLTAGE SOURCE SPEAKER SPEAKERSW? switchSW - DPDY? Double pole double throw switchSW - SPST? Single pole single throw switchSW - PB buttonTHERMISTOR electric thermostatTRANS1 transformerTRANS2 adjustable transformerTRIAC? Tri-end bidirectional thyristorTRIODE? triodeVARISTOR VARISTORZENER? Zener diodeDpy_7-seg_dp digital tubeSW - PB switchOther components libraryProtel Dos Schematic 4000 Cmos. LibSeries of CMOS tube integrated block component libraries4013 D flip-flop4027 JK flip-flopProtel Dos Schematic Analog Digital. Lib emulates the Digital integrated block component libraryAD series DAC series series MC seriesThe Protel Dos Schematic comparator.lib compares the amplifier component libraryProtel Dos Shcematic Intel. Lib Intel's 80 series CPU integration block libraryProtel Dos Schematic Linear library555Protel Dos Schemattic Memory Devices libraryProtel Dos Schematic SYnertekProtes Dos Schematic Motorlla. Lib MOTOROLA's component libraryProtes Dos Schematic NEC. Lib NEC's integrated block component libraryProtes Dos Schematic Operationel AmplifersThe Protes Dos Schematic ttl.lib transistor integrated block unit 74 seriesThe Protel Dos Schematic Voltage Regulator. Lib Voltage adjusts the integration block component libraryProtes Dos Schematic Zilog. The Z80 series CPU integrated block component libraries produced by the companyThe component properties dialog is controlled in both English and ChineseThe Lib ref element nameFootprint components encapsulationThe title of Designator componentsThe Part device category or the label valueSchematic Tools main toolbarWriting Tools wired toolbarDrawing Tools for Drawing ToolsPower Objects Power toolbarDigital Objects Digital device toolbarSimulation Sources simulate the source toolbarThe PLD Toolbars image toolbarSchematic diagram common library files:Miscellaneous Devices. DDBDallas Microprocessor. DDBIntel Databooks. DDBProtel DOS Schematic Libraries. DDBPCB component libraries:Advpcb. DDBThe General IC. DDBMiscellaneous. DDBDiscrete component libraryThe name of the component library and the Chinese and English comparisonAND with the doorCan ANTENNA ANTENNA to be used'dc power supplyBELL, BELL, BELLBVC coaxial cable connectorBRIDEG 1 rectifier bridge (diode)BRIDEG 2 rectifier bridge (integrated block) The BUFFER BUFFERBUZZER BUZZERCAP capacitanceThe CAPACITOR capacitanceThe CAPACITOR POL has polar capacitance CAPVAR adjustable capacitanceCIRCUIT BREAKER a fuseThe coaxial cable of the COAXCON socketCRYSTAL CRYSTAL vibratorThe DB parallel portDIODE DIODEThe "good SCHOTTKY" stabilized DIODEThe name of the variable VARACTOR is a DIODEDPY_3 - SEG 3 ledsDPY_7 - SEG 7 segment LEDDpy_7-seg_dp 7 segment LED (with the decimal point) Company electrolytic capacitorThe FUSE FUSEThe INDUCTOR inductanceINDUCTOR IRON has IRON core inductanceINDUCTOR3 adjustable inductanceJFET N N channel effect tubeJFET P channel field effect tubeLAMP bulbLAMP NEDN electric fluorescent starterLED ledsMETER instrument MICROPHONE MICROPHONE MOSFET MOS tubeMOTOR AC AC MOTORMOTOR SERVO MOTORNAND NAND gateNOR NOR gateThe NOT gateNPN NPNNp-photo photosensitive triode OPAMP op-ampThe OR OR gatePHOTO sensitive diodePNP transistorNPN DAR NPNPNP DAR PNP transistorPOT slider rheostatPelay-dpdt double throw relayRES1.2 resistanceRES3.4 variable resistanceRESISTOR BRIDGE? Bridge resistance RESPACK? resistanceSCR thyristorPlug-in? The plugPLUG AC FEMALE three phase AC PLUGThe SOCKET? The socketThe SOURCE CURRENT CURRENT SOURCEThe SOURCE VOLTAGE VOLTAGE SOURCE SPEAKER SPEAKERSW? switchSW - DPDY? Double pole double throw switchSW - SPST? Single pole single throw switchSW - PB buttonTHERMISTOR electric thermostatTRANS1 transformerTRANS2 adjustable transformerTRIAC? Tri-end bidirectional thyristorTRIODE? triodeVARISTOR VARISTORZENER? Zener diodeDpy_7-seg_dp digital tubeSW - PB switchOther components libraryProtel Dos Schematic 4000 Cmos. LibSeries of CMOS tube integrated block component libraries 4013 D flip-flop4027 JK flip-flopProtel Dos Schematic Analog Digital. Lib emulates the Digital integrated block component libraryAD series DAC series series MC seriesThe Protel Dos Schematic comparator.lib compares the amplifier component libraryProtel Dos Shcematic Intel. Lib Intel's 80 series CPU integration block libraryProtel Dos Schematic Linear library555Protel Dos Schemattic Memory Devices.Lib memory component libraryProtel Dos Schematic SYnertekProtes Dos Schematic Motorlla. Lib MOTOROLA's component libraryProtes Dos Schematic NEC. Lib NEC's integrated block component libraryProtes Dos Schematic Operationel AmplifersThe Protes Dos Schematic ttl.lib transistor integrated block unit 74 seriesThe Protel Dos Schematic Voltage Regulator. Lib Voltage adjusts the integration block component libraryProtes Dos Schematic Zilog. The Z80 series CPU integrated block component libraries produced by the companyThe component properties dialog is controlled in both English and ChineseThe Lib ref element nameFootprint components encapsulationThe title of Designator componentsThe Part device category or the label valueSchematic Tools main toolbarWriting Tools wired toolbarDrawing Tools for Drawing ToolsPower Objects Power toolbarDigital Objects Digital device toolbarSimulation Sources simulate the source toolbarThe PLD Toolbars image toolbarSchematic diagram common library files:Miscellaneous Devices. DDBDallas Microprocessor. DDBIntel Databooks. DDBProtel DOS Schematic Libraries. DDBPCB component libraries:Advpcb. DDBThe General IC. DDBMiscellaneous. DDBDiscrete component libraryThe name of the component library and the Chinese and English comparisonAND with the doorCan ANTENNA ANTENNA to be used'dc power supplyBELL, BELL, BELLBVC coaxial cable connectorBRIDEG 1 rectifier bridge (diode)BRIDEG 2 rectifier bridge (integrated block) The BUFFER BUFFERBUZZER BUZZERCAP capacitanceThe CAPACITOR capacitanceThe CAPACITOR POL has polar capacitance CAPVAR adjustable capacitanceCIRCUIT BREAKER a fuseThe coaxial cable of the COAXCON socketCRYSTAL CRYSTAL vibratorThe DB parallel portDIODE DIODEThe "good SCHOTTKY" stabilized DIODEThe name of the variable VARACTOR is a DIODEDPY_3 - SEG 3 ledsDPY_7 - SEG 7 segment LEDDpy_7-seg_dp 7 segment LED (with the decimal point) Company electrolytic capacitorThe FUSE FUSEThe INDUCTOR inductanceINDUCTOR IRON has IRON core inductanceINDUCTOR3 adjustable inductanceJFET N N channel effect tubeJFET P channel field effect tubeLAMP bulbLAMP NEDN electric fluorescent starterLED ledsMETER instrument MICROPHONE MICROPHONE MOSFET MOS tubeMOTOR AC AC MOTORMOTOR SERVO MOTORNAND NAND gateNOR NOR gateThe NOT gateNPN NPNNp-photo photosensitive triode OPAMP op-ampThe OR OR gatePHOTO sensitive diodePNP transistorNPN DAR NPNPNP DAR PNP transistorPOT slider rheostatPelay-dpdt double throw relayRES1.2 resistanceRES3.4 variable resistanceRESISTOR BRIDGE? Bridge resistance RESPACK? resistanceSCR thyristorPlug-in? The plugPLUG AC FEMALE three phase AC PLUGThe SOCKET? The socketThe SOURCE CURRENT CURRENT SOURCEThe SOURCE VOLTAGE VOLTAGE SOURCE SPEAKER SPEAKERSW? switchSW - DPDY? Double pole double throw switchSW - SPST? Single pole single throw switchSW - PB buttonTHERMISTOR electric thermostatTRANS1 transformerTRANS2 adjustable transformerTRIAC? Tri-end bidirectional thyristorTRIODE? triodeVARISTOR VARISTORZENER? Zener diodeDpy_7-seg_dp digital tubeSW - PB switchOther components libraryProtel Dos Schematic 4000 Cmos. LibSeries of CMOS tube integrated block component libraries 4013 D flip-flop4027 JK flip-flopProtel Dos Schematic Analog Digital. Lib emulates the Digital integrated block component libraryAD series DAC series series MC seriesThe Protel Dos Schematic comparator.lib compares the amplifier component libraryProtel Dos Shcematic Intel. Lib Intel's 80 series CPU integration block libraryProtel Dos Schematic Linear library555Protel Dos Schemattic Memory Devices libraryProtel Dos Schematic SYnertekProtes Dos Schematic Motorlla. Lib MOTOROLA's component libraryProtes Dos Schematic NEC. Lib NEC's integrated block component libraryProtes Dos Schematic Operationel AmplifersThe Protes Dos Schematic ttl.lib transistor integrated block unit 74 seriesThe Protel Dos Schematic Voltage Regulator. Lib Voltage adjusts the integration block component libraryProtes Dos Schematic Zilog. The Z80 series CPU integrated block component libraries produced by the companyThe component properties dialog is controlled in both English and ChineseThe Lib ref element nameFootprint components encapsulationThe title of Designator componentsThe Part device category or the label valueSchematic Tools main toolbarWriting Tools wired toolbarDrawing Tools for Drawing ToolsPower Objects Power toolbarDigital Objects Digital device toolbarSimulation Sources simulate the source toolbarThe PLD Toolbars image toolbar。

Protel 99各元器件名字中英文对照表以及各种库的对照电阻AXIAL无极性电容RAD电解电容RB-电位器VR二极管DIODE三极管TO电源稳压块78和79系列TO－126H和TO-126V场效应管和三极管一样整流桥D－44 D－37 D－46单排多针插座CON SIP双列直插元件DIP晶振XTAL1电阻：RES1，RES2，RES3，RES4；封装属性为axial系列无极性电容：cap;封装属性为RAD-0.1到rad-0.4电解电容：electroi;封装属性为rb.2/.4到rb.5/1.0电位器：pot1,pot2；封装属性为vr-1到vr-5二极管：封装属性为diode-0.4(小功率）diode-0.7(大功率）三极管：常见的封装属性为to-18（普通三极管）to-22(大功率三极管）to-3(大功率达林顿管）电源稳压块有78和79系列；78系列如7805，7812，7820等79系列有7905，7912，7920等常见的封装属性有to126h和to126v整流桥：BRIDGE1,BRIDGE2: 封装属性为D系列（D-44，D-37，D-46）电阻：AXIAL0.3-AXIAL0.7 其中0.4-0.7指电阻的长度，一般用AXIAL0.4瓷片电容：RAD0.1-RAD0.3。

其中0.1-0.3指电容大小，一般用RAD0.1电解电容：RB.1/.2-RB.4/.8 其中.1/.2-.4/.8指电容大小。

一般<100uF用B.1/.2,100uF-470uF用RB.2/.4,>470uF用RB.3/.6二极管：DIODE0.4-DIODE0.7 其中0.4-0.7指二极管长短，一般用DIODE0.4 发光二极管：RB.1/.2集成块：DIP8-DIP40, 其中8－40指有多少脚，8脚的就是DIP8贴片电阻0603表示的是封装尺寸与具体阻值没有关系但封装尺寸与功率有关通常来说0201 1/20W0402 1/16W0603 1/10W0805 1/8W1206 1/4W电容电阻外形尺寸与封装的对应关系是:0402=1.0x0.50603=1.6x0.80805=2.0x1.21206=3.2x1.61210=3.2x2.51812=4.5x3.22225=5.6x6.5关于零件封装我们在前面说过，除了DEVICE。

常用库文件&分立元件库原理图常用库文件：Miscellaneous Devices.ddb ————各类通用元件库Dallas Microprocessor.ddb ————Dallas公司微处理器集成电路库Intel Databooks.ddb ————Intel公司数据手册中的集成电路库Protel DOS Schematic Libraries.ddb ————DOS版Protel电路原理库PCB图常用库文件：Advpcb.ddbGeneral IC.ddb ————通用IC封装库Miscellaneous.ddb ————各种通用元件封装库Miscellaneous Devices.ddb 中部分分立元件名称中英对照表AND ————与门ANTENNA ——天线BA TTERY——直流电源BELL ————铃,钟BVC————同轴电缆接插件BRIDEG 1 ——整流桥(二极管)BRIDEG 2 ——整流桥(集成块)BUFFER ——缓冲器BUZZER——蜂鸣器CAP ————电容CAPACITOR ——电容CAPACITOR POL ——有极性电容CAPV AR ——————可调电容CIRCUIT BREAKER ——熔断丝COAX ——————同轴电缆CON ——————插口CRYSTAL ————晶体整荡器DB* ————并行插口DIODE ————二极管DIODE SCHOTTKY ——稳压二极管DIODE VARACTOR ——变容二极管DPY_3-SEG ————3段LEDDPY_7-SEG ————7段LEDDPY_7-SEG_DP ———7段LED(带小数点)ELECTRO ————电解电容FUSE ————熔断器INDUCTOR————电感INDUCTOR IRON ———带铁芯电感INDUCTOR3 ————可调电感JFET N ————N沟道场效应管JFET P ————P沟道场效应管LAMP ————灯泡LAMP NEDN ——起辉器LED ————发光二极管METER ——————仪表MICROPHONE ————麦克风MOSFET———— MOS管MOTOR AC ————交流电机MOTOR SERVO ——伺服电机NAND ——————与非门NOR ——————或非门NOT ——————非门NPN ————NPN型三极管NPN-PHOTO——感光三极管OPAMP ————运放OR ————或门PHOTO ————感光二极管PNP ————PNP型三极管NPN DAR ————NPN三极管PNP DAR ————PNP三极管POT 1和POT2————滑线变阻器PELAY-DPDT ————双刀双掷继电器RES1和RES2——电阻RES3和RES4 ——可变电阻RESISTOR BRIDGE ——桥式电阻RESPACK1~~RESPACK4 ——排阻SCR ———晶闸管PLUG——插头PLUG AC FEMALE和PLUG AC MALE ——三相交流插头SOCKET——插座SOURCE CURRENT——电流源SOURCE VOLTAGE ——电压源SPEAKER——扬声器SW-DIP2~~SW-DIP9————开关SW-DPDT ————双刀双掷开关SW-DPST ————双刀单掷开关SW-SPST————单刀单掷开关SW-SPPT————单刀双掷开关SW-PB ————按钮(开关)THERMISTOR ————电热调节器TRANS1 ————变压器TRANS2 ————可调变压器TRIAC————三端双向可控硅TRIODE ————三极真空管V ARISTOR ————变阻器ZENER1~~ZENER3————稳压二极管DPY_7-SEG和DPY_7-SEG_DP ————数码管Protel DOS Schematic Libraries.ddb 元件库及部分元件中英对照表Protel Dos Schematic 4000 Cmos .Lib ———— 40.系列CMOS管集成块元件库（例：4013 D 触发器和4027 JK 触发器）Protel Dos Schematic Analog Digital.Lib ————模拟数字式集成块元件库（AD系列DAC 系列HD系列MC系列）Protel Dos Schematic Comparator.Lib ————比较放大器元件库Protel Dos Shcematic Intel.Lib ———————INTEL公司生产的80系列CPU集成块元件库Protel Dos Schematic Linear.lib ————————线性元件库（例：555 ）Protel Dos Schemattic Memory Devices.Lib ————内存存储器元件库Protel Dos Schematic SYnertek.Lib ————————SY系列集成块元件库Protes Dos Schematic Motorlla.Lib————————摩托罗拉公司生产的元件库Protes Dos Schematic NEC.lib————————NEC公司生产的集成块元件库Protes Dos Schematic Operationel Amplifers.lib ————运算放大器元件库Protes Dos Schematic TTL.Lib ————————晶体管集成块元件库74系列Protel Dos Schematic V oltage Regulator.lib ————电压调整集成块元件库Protes Dos Schematic Zilog.Lib ————————齐格格公司生产的Z80系列CPU集成块元件库74系列：74LS00 ————TTL 2输入端四与非门74LS01 ————TTL 集电极开路2输入端四与非门74LS02 ————TTL 2输入端四或非门74LS03 ————TTL 集电极开路2输入端四与非门74LS122———— TTL 可再触发单稳态多谐振荡器74LS123 ————TTL 双可再触发单稳态多谐振荡器74LS125 ————TTL 三态输出高有效四总线缓冲门74LS126 ————TTL 三态输出低有效四总线缓冲门74LS13 ————TTL 4输入端双与非施密特触发器74LS132 ————TTL 2输入端四与非施密特触发器74LS133 ————TTL 13输入端与非门74LS136 ————TTL 四异或门74LS138 ————TTL 3-8线译码器/复工器74LS139 ————TTL 双2-4线译码器/复工器74LS14 ————TTL 六反相施密特触发器74LS145 ————TTL BCD—十进制译码/驱动器74LS15 ————TTL 开路输出3输入端三与门74LS150 ————TTL 16选1数据选择/多路开关74LS151 ————TTL 8选1数据选择器74LS153 ————TTL 双4选1数据选择器74LS154 ————TTL 4线—16线译码器74LS155———— TTL 图腾柱输出译码器/分配器74LS156 ————TTL 开路输出译码器/分配器74LS157 ————TTL 同相输出四2选1数据选择器74LS158———— TTL 反相输出四2选1数据选择器74LS16 ————TTL 开路输出六反相缓冲/驱动器74LS160———— TTL 可预置BCD异步清除计数器74LS161 ————TTL 可予制四位二进制异步清除计数器74LS162 ————TTL 可预置BCD同步清除计数器74LS163 ————TTL 可予制四位二进制同步清除计数器74LS164 ————TTL 八位串行入/并行输出移位寄存器74LS165 ————TTL 八位并行入/串行输出移位寄存器74LS166 ————TTL 八位并入/串出移位寄存器74LS169 ————TTL 二进制四位加/减同步计数器74LS17 ————TTL 开路输出六同相缓冲/驱动器74LS170 ————TTL 开路输出4×4寄存器堆74LS173 ————TTL 三态输出四位D型寄存器74LS174 ————TTL 带公共时钟和复位六D触发器74LS175 ————TTL 带公共时钟和复位四D触发器74LS180 ————TTL 9位奇数/偶数发生器/校验器74LS181 ————TTL 算术逻辑单元/函数发生器74LS185 ————TTL 二进制—BCD代码转换器74LS190 ————TTL BCD同步加/减计数器74LS191 ————TTL 二进制同步可逆计数器74LS192———— TTL 可预置BCD双时钟可逆计数器74LS193 ————TTL 可预置四位二进制双时钟可逆计数器74LS194 ————TTL 四位双向通用移位寄存器74LS195————TTL 四位并行通道移位寄存器74LS196 ————TTL 十进制/二-十进制可预置计数锁存器74LS197 ————TTL 二进制可预置锁存器/计数器74LS20 ————TTL 4输入端双与非门74LS21 ————TTL 4输入端双与门74LS22 ————TTL 开路输出4输入端双与非门74LS221 ————TTL 双/单稳态多谐振荡器74LS240 ————TTL 八反相三态缓冲器/线驱动器74LS241 ————TTL 八同相三态缓冲器/线驱动器74LS243 ————TTL 四同相三态总线收发器74LS244 ————TTL 八同相三态缓冲器/线驱动器74LS245 ————TTL 八同相三态总线收发器74LS247 ————TTL BCD—7段15V输出译码/驱动器74LS248 ————TTL BCD—7段译码/升压输出驱动器74LS249 ————TTL BCD—7段译码/开路输出驱动器74LS251 ————TTL 三态输出8选1数据选择器/复工器74LS253 ————TTL 三态输出双4选1数据选择器/复工器74LS256 ————TTL 双四位可寻址锁存器74LS257 ————TTL 三态原码四2选1数据选择器/复工器74LS258 ————TTL 三态反码四2选1数据选择器/复工器74LS259 ————TTL 八位可寻址锁存器/3-8线译码器74LS26 ————TTL 2输入端高压接口四与非门74LS260 ————TTL 5输入端双或非门74LS266————TTL 2输入端四异或非门74LS27———— TTL 3输入端三或非门74LS273 ————TTL 带公共时钟复位八D触发器74LS279 ————TTL 四图腾柱输出S-R锁存器74LS28 ————TTL 2输入端四或非门缓冲器74LS283 ————TTL 4位二进制全加器74LS290 ————TTL 二/五分频十进制计数器74LS293 ————TTL 二/八分频四位二进制计数器74LS295 ————TTL 四位双向通用移位寄存器74LS298 ————TTL 四2输入多路带存贮开关74LS299 ————TTL 三态输出八位通用移位寄存器74LS30 ————TTL 8输入端与非门74LS32 ————TTL 2输入端四或门74LS322 ————TTL 带符号扩展端八位移位寄存器74LS323 ————TTL 三态输出八位双向移位/存贮寄存器74LS33 ————TTL 开路输出2输入端四或非缓冲器74LS347 ————TTL BCD—7段译码器/驱动器74LS352 ————TTL 双4选1数据选择器/复工器74LS353 ————TTL 三态输出双4选1数据选择器/复工器74LS365 ————TTL 门使能输入三态输出六同相线驱动器74LS365 ————TTL 门使能输入三态输出六同相线驱动器74LS366 ————TTL 门使能输入三态输出六反相线驱动器74LS367 ————TTL 4/2线使能输入三态六同相线驱动器74LS368 ————TTL 4/2线使能输入三态六反相线驱动器74LS37 ————TTL 开路输出2输入端四与非缓冲器74LS373 ————TTL 三态同相八D锁存器74LS374 ————TTL 三态反相八D锁存器74LS375 ————TTL 4位双稳态锁存器74LS377 ————TTL 单边输出公共使能八D锁存器74LS378 ————TTL 单边输出公共使能六D锁存器74LS379 ————TTL 双边输出公共使能四D锁存器74LS38 ————TTL 开路输出2输入端四与非缓冲器74LS380 ————TTL 多功能八进制寄存器74LS39 ————TTL 开路输出2输入端四与非缓冲器74LS390 ————TTL 双十进制计数器74LS393 ————TTL 双四位二进制计数器74LS40 ————TTL 4输入端双与非缓冲器74LS42 ————TTL BCD—十进制代码转换器74LS352 ————TTL 双4选1数据选择器/复工器74LS353 ————TTL 三态输出双4选1数据选择器/复工器74LS365 ————TTL 门使能输入三态输出六同相线驱动器74LS366 ————TTL 门使能输入三态输出六反相线驱动器74LS367 ————TTL 4/2线使能输入三态六同相线驱动器74LS368 ————TTL 4/2线使能输入三态六反相线驱动器74LS37 ————TTL 开路输出2输入端四与非缓冲器74LS373 ————TTL 三态同相八D锁存器74LS374 ————TTL 三态反相八D锁存器74LS375———— TTL 4位双稳态锁存器74LS377 ————TTL 单边输出公共使能八D锁存器74LS378 ————TTL 单边输出公共使能六D锁存器74LS379 ————TTL 双边输出公共使能四D锁存器74LS38 ————TTL 开路输出2输入端四与非缓冲器74LS380 ————TTL 多功能八进制寄存器74LS39 ————TTL 开路输出2输入端四与非缓冲器74LS390———— TTL 双十进制计数器74LS393 ————TTL 双四位二进制计数器74LS40 ————TTL 4输入端双与非缓冲器74LS42 ————TTL BCD—十进制代码转换器74LS447 ————TTL BCD—7段译码器/驱动器74LS45 ————TTL BCD—十进制代码转换/驱动器74LS450 ————TTL 16:1多路转接复用器多工器74LS451 ————TTL 双8:1多路转接复用器多工器74LS453 ————TTL 四4:1多路转接复用器多工器74LS46 ————TTL BCD—7段低有效译码/驱动器74LS460 ————TTL 十位比较器74LS461 ————TTL 八进制计数器74LS465 ————TTL 三态同相2与使能端八总线缓冲器74LS466 ————TTL 三态反相2与使能八总线缓冲器74LS467 ————TTL 三态同相2使能端八总线缓冲器74LS468 ————TTL 三态反相2使能端八总线缓冲器74LS469 ————TTL 八位双向计数器74LS47 ————TTL BCD—7段高有效译码/驱动器74LS48 ————TTL BCD—7段译码器/内部上拉输出驱动74LS490 ————TTL 双十进制计数器74LS491 ————TTL 十位计数器74LS498 ————TTL 八进制移位寄存器74LS50 ————TTL 2-3/2-2输入端双与或非门74LS502 ————TTL 八位逐次逼近寄存器74LS503 ————TTL 八位逐次逼近寄存器74LS51 ————TTL 2-3/2-2输入端双与或非门74LS533 ————TTL 三态反相八D锁存器74LS534 ————TTL 三态反相八D锁存器74LS54 ————TTL 四路输入与或非门74LS540 ————TTL 八位三态反相输出总线缓冲器74LS55 ————TTL 4输入端二路输入与或非门74LS563 ————TTL 八位三态反相输出触发器74LS564 ————TTL 八位三态反相输出D触发器74LS573 ————TTL 八位三态输出触发器74LS574 ————TTL 八位三态输出D触发器74LS645 ————TTL 三态输出八同相总线传送接收器74LS670 ————TTL 三态输出4×4寄存器堆74LS73 ————TTL 带清除负触发双J-K触发器74LS74 ————TTL 带置位复位正触发双D触发器74LS76 ————TTL 带预置清除双J-K触发器74LS83 ————TTL 四位二进制快速进位全加器74LS85 ————TTL 四位数字比较器74LS86 ————TTL 2输入端四异或门74LS90 ————TTL 可二/五分频十进制计数器74LS93 ————TTL 可二/八分频二进制计数器74LS95———— TTL 四位并行输入\\输出移位寄存器74LS97 ————TTL 6位同步二进制乘法器CD系列：CD4000————双3输入端或非门+单非门TICD4001 ————四2输入端或非门HIT/NSC/TI/GOLCD4002————双4输入端或非门NSCCD4006 ————18位串入/串出移位寄存器NSCCD4007————双互补对加反相器NSCCD4008———— 4位超前进位全加器NSCCD4009————六反相缓冲/变换器NSCCD4010————六同相缓冲/变换器NSCCD4011 ————四2输入端与非门HIT/TICD4012 ————双4输入端与非门NSCCD4013————双主-从D型触发器FSC/NSC/TOSCD4014 ————8位串入/并入-串出移位寄存器NSCCD4015 ————双4位串入/并出移位寄存器TICD4016 ————四传输门FSC/TICD4017 ————十进制计数/分配器FSC/TI/MOTCD4018 ————可预制1/N计数器NSC/MOTCD4019 ————四与或选择器PHICD4020 ————14级串行二进制计数/分频器FSCCD4021 ————08位串入/并入-串出移位寄存器PHI/NSC CD4022 ————八进制计数/分配器NSC/MOTCD4023————三3输入端与非门NSC/MOT/TICD4024 ————7级二进制串行计数/分频器NSC/MOT/TI CD4025 ————三3输入端或非门NSC/MOT/TICD4026 ————十进制计数/7段译码器NSC/MOT/TICD4027 ————双J-K触发器NSC/MOT/TICD4028 ————BCD码十进制译码器NSC/MOT/TICD4029 ————可预置可逆计数器NSC/MOT/TICD4030 ————四异或门NSC/MOT/TI/GOLCD4031 ————64位串入/串出移位存储器NSC/MOT/TICD4032 ————三串行加法器NSC/TICD4033 ————十进制计数/7段译码器NSC/TICD4034 ————8位通用总线寄存器NSC/MOT/TICD4035 ————4位并入/串入-并出/串出移位寄存NSC/MOT/TI CD4038 ————三串行加法器NSC/TICD4040 ————12级二进制串行计数/分频器NSC/MOT/TICD4041 ————四同相/反相缓冲器NSC/MOT/TICD4042 ————四锁存D型触发器NSC/MOT/TICD4043 ————4三态R-S锁存触发器("1"触发) NSC/MOT/TI CD4044 ————四三态R-S锁存触发器("0"触发) NSC/MOT/TI CD4046————锁相环NSC/MOT/TI/PHICD4047 ————无稳态/单稳态多谐振荡器NSC/MOT/TICD4048 ————4输入端可扩展多功能门NSC/HIT/TICD4049 ————六反相缓冲/变换器NSC/HIT/TICD4050 ————六同相缓冲/变换器NSC/MOT/TICD4051 ————八选一模拟开关NSC/MOT/TICD4052 ————双4选1模拟开关NSC/MOT/TICD4053 ————三组二路模拟开关NSC/MOT/TICD4054 ————液晶显示驱动器NSC/HIT/TICD4055 ————BCD-7段译码/液晶驱动器NSC/HIT/TICD4056 ————液晶显示驱动器NSC/HIT/TICD4059————“N”分频计数器NSC/TICD4060 ————14级二进制串行计数/分频器NSC/TI/MOTCD4063 ————四位数字比较器NSC/HIT/TICD4066 ————四传输门NSC/TI/MOTCD4067 ————16选1模拟开关NSC/TICD4068 ————八输入端与非门/与门NSC/HIT/TICD4069 ————六反相器NSC/HIT/TICD4070 ————四异或门NSC/HIT/TICD4071 ————四2输入端或门NSC/TICD4072 ————双4输入端或门NSC/TICD4073 ————三3输入端与门NSC/TICD4075 ————三3输入端或门NSC/TICD4076 ————四D寄存器CD4077 ————四2输入端异或非门HITCD4078 ————8输入端或非门/或门CD4081 ————四2输入端与门NSC/HIT/TICD4082 ————双4输入端与门NSC/HIT/TICD4085 ————双2路2输入端与或非门CD4086 ————四2输入端可扩展与或非门CD4089 ————二进制比例乘法器CD4093 ————四2输入端施密特触发器NSC/MOT/STCD4094 ————8位移位存储总线寄存器NSC/TI/PHICD4095 ————3输入端J-K触发器CD4096 ————3输入端J-K触发器CD4097 ————双路八选一模拟开关CD4098 ————双单稳态触发器NSC/MOT/TICD4099 ————8位可寻址锁存器NSC/MOT/STCD40100 ————32位左/右移位寄存器CD40101 ————9位奇偶较验器CD40102 ————8位可预置同步BCD减法计数器CD40103———— 8位可预置同步二进制减法计数器CD40104 ————4位双向移位寄存器CD40105 ————先入先出FI-FD寄存器CD40106 ————六施密特触发器NSC\\TICD40107 ————双2输入端与非缓冲/驱动器HAR\\TICD40108 ————4字×4位多通道寄存器CD40109 ————四低-高电平位移器CD4529 双四路/单八路模拟开关CD4530 ————双5输入端优势逻辑门CD4531 ————12位奇偶校验器CD4532 ————8位优先编码器CD4536 ————可编程定时器CD4538 ————精密双单稳CD4539 ————双四路数据选择器CD4541 ————可编程序振荡/***CD4543————BCD七段锁存译码,驱动器CD4544 ————BCD七段锁存译码,驱动器CD4547 ————BCD七段译码/大电流驱动器CD4549 ————函数近似寄存器CD4551 ————四2通道模拟开关CD4553 ————三位BCD计数器CD4555 ————双二进制四选一译码器/分离器CD4556 ————双二进制四选一译码器/分离器CD4558 ————BCD八段译码器CD4560 ————"N"BCD加法器CD4561 ————"9"求补器CD4573 ————四可编程运算放大器CD4574————四可编程电压比较器CD4575 ————双可编程运放/比较器CD4583 ————双施密特触发器CD4584 ————六施密特触发器CD4585———— 4位数值比较器CD4599 ————8位可寻址锁存器CD40110————十进制加/减,计数,锁存,译码驱动STCD40147 ————10-4线编码器NSC\\MOTCD40160 ————可预置BCD加计数器NSC\\MOTCD40161 ————可预置4位二进制加计数器NSC\\MOTCD40162 ————BCD加法计数器NSC\\MOTCD40163 ————4位二进制同步计数器NSC\\MOTCD40174 ————六锁存D型触发器NSC\\TI\\MOTCD40175————四D型触发器NSC\\TI\\MOTCD40181 ————4位算术逻辑单元/函数发生器CD40182 ————超前位发生器CD40192 ————可预置BCD加/减计数器(双时钟) NSC\\TICD40193 ————可预置4位二进制加/减计数器NSC\\TICD40194———— 4位并入/串入-并出/串出移位寄存NSC\\MOTCD40195 ————4位并入/串入-并出/串出移位寄存NSC\\MOTCD40208 ————4×4多端口寄存器CD4501 ————4输入端双与门及2输入端或非门CD4502 ————可选通三态输出六反相/缓冲器CD4503 ————六同相三态缓冲器CD4504 ————六电压转换器CD4506 ————双二组2输入可扩展或非门CD4508 ————双4位锁存D型触发器CD4510 ————可预置BCD码加/减计数器CD4511 ————BCD锁存,7段译码,驱动器CD4512 ————八路数据选择器CD4513———— BCD锁存,7段译码,驱动器(消隐)CD4514 ————4位锁存,4线-16线译码器CD4515———— 4位锁存,4线-16线译码器CD4516 ————可预置4位二进制加/减计数器CD4517 ————双64位静态移位寄存器CD4518 ————双BCD同步加计数器CD4519————四位与或选择器CD4520 ————双4位二进制同步加计数器CD4521———— 24级分频器CD4522 ————可预置BCD同步1/N计数器CD4526 ————可预置4位二进制同步1/N计数器CD4527 ————BCD比例乘法器CD4528 ————双单稳态触发器注：同型号的74系列、74HC系列、74LS系列芯片，逻辑功能上是一样的。

一、常用元件库1.原理图常用库文件：Miscellaneous Devices.ddbDallas Microprocessor.ddbIntel Databooks.ddbProtel DOS Schematic Libraries.ddb2.PCB元件常用库：Advpcb.ddbGeneral IC.ddbMiscellaneous.ddb二、部分元件库说明：Protel Dos Schematic 4000 Cmos .Lib 40.系列CMOS管集成块元件库Protel Dos Schematic Analog Digital.Lib 模拟数字式集成块元件库Protel Dos Schematic Comparator.Lib 比较放大器元件库Protel Dos Shcematic Intel.Lib INTEL公司生产的80系列CPU集成块元件库Protel Dos Schematic Linear.lib 线性元件库Protel Dos Schemattic Memory Devices.Lib 内存存储器元件库Protel Dos Schematic SYnertek.Lib SY系列集成块元件库Protes Dos Schematic Motorlla.Lib 摩托罗拉公司生产的元件库Protes Dos Schematic NEC.lib NEC公司生产的集成块元件库Protes Dos Schematic Operationel Amplifers.lib 运算放大器元件库Protes Dos Schematic TTL.Lib 晶体管集成块元件库 74系列Protel Dos Schematic Voltage Regulator.lib 电压调整集成块元件库Protes Dos Schematic Zilog.Lib 齐格格公司生产的Z80系列CPU集成块元件库三、元件属性对话框中英文对照Lib ref 元件名称Footprint 器件封装Designator 元件称号Part 器件类别或标示值Schematic Tools 主工具栏Writing Tools 连线工具栏Drawing Tools 绘图工具栏Power Objects 电源工具栏Digital Objects 数字器件工具栏Simulation Sources 模拟信号源工具栏PLD Toolbars 映象工具栏四、部分分立元件库元件名称及中英对照AND 与门ANTENNA 天线BATTERY 直流电源BELL 铃,钟BVC 同轴电缆接插件BRIDEG 1 整流桥(二极管) BRIDEG 2 整流桥(集成块) BUFFER 缓冲器BUZZER 蜂鸣器CAP 电容CAPACITOR 电容CAPACITOR POL 有极性电容CAPVAR 可调电容CIRCUIT BREAKER 熔断丝COAX 同轴电缆CON 插口CRYSTAL 晶体整荡器DB 并行插口DIODE 二极管DIODE SCHOTTKY 稳压二极管DIODE VARACTOR 变容二极管DPY_3-SEG 3段LEDDPY_7-SEG_DP 7段LED(带小数点) ELECTRO 电解电容FUSE 熔断器INDUCTOR 电感INDUCTOR IRON 带铁芯电感INDUCTOR3 可调电感JFET N N沟道场效应管JFET P P沟道场效应管LAMP 灯泡LAMP NEDN 起辉器LED 发光二极管METER 仪表MICROPHONE 麦克风MOSFET MOS管MOTOR AC 交流电机MOTOR SERVO 伺服电机NAND 与非门NOR 或非门NOT 非门NPN NPN三极管NPN-PHOTO 感光三极管OPAMP 运放OR 或门PHOTO 感光二极管PNP 三极管NPN DAR NPN三极管PNP DAR PNP三极管POT 滑线变阻器PELAY-DPDT 双刀双掷继电器RES3.4 可变电阻RESISTOR BRIDGE ? 桥式电阻RESPACK ? 电阻SCR 晶闸管PLUG ? 插头PLUG AC FEMALE 三相交流插头SOCKET ? 插座SOURCE CURRENT 电流源SOURCE VOLTAGE 电压源SPEAKER 扬声器SW ? 开关SW-DPDY ? 双刀双掷开关SW-SPST ? 单刀单掷开关SW-PB 按钮THERMISTOR 电热调节器TRANS1 变压器TRANS2 可调变压器TRIAC ? 三端双向可控硅TRIODE ? 三极真空管VARISTOR 变阻器ZENER ? 齐纳二极管DPY_7-SEG_DP 数码管SW-PB 开关五、1.74系列：74LS00 TTL 2输入端四与非门74LS01 TTL 集电极开路2输入端四与非门74LS02 TTL 2输入端四或非门74LS03 TTL 集电极开路2输入端四与非门74LS122 TTL 可再触发单稳态多谐振荡器74LS123 TTL 双可再触发单稳态多谐振荡器74LS125 TTL 三态输出高有效四总线缓冲门74LS126 TTL 三态输出低有效四总线缓冲门74LS13 TTL 4输入端双与非施密特触发器74LS132 TTL 2输入端四与非施密特触发器74LS133 TTL 13输入端与非门74LS136 TTL 四异或门74LS138 TTL 3-8线译码器/复工器74LS139 TTL 双2-4线译码器/复工器74LS14 TTL 六反相施密特触发器74LS145 TTL BCD—十进制译码/驱动器74LS15 TTL 开路输出3输入端三与门74LS150 TTL 16选1数据选择/多路开关74LS151 TTL 8选1数据选择器74LS153 TTL 双4选1数据选择器74LS154 TTL 4线—16线译码器74LS155 TTL 图腾柱输出译码器/分配器74LS156 TTL 开路输出译码器/分配器74LS157 TTL 同相输出四2选1数据选择器74LS158 TTL 反相输出四2选1数据选择器74LS16 TTL 开路输出六反相缓冲/驱动器74LS160 TTL 可预置BCD异步清除计数器74LS161 TTL 可予制四位二进制异步清除计数器74LS162 TTL 可预置BCD同步清除计数器74LS163 TTL 可予制四位二进制同步清除计数器74LS164 TTL 八位串行入/并行输出移位寄存器74LS165 TTL 八位并行入/串行输出移位寄存器74LS166 TTL 八位并入/串出移位寄存器74LS169 TTL 二进制四位加/减同步计数器74LS17 TTL 开路输出六同相缓冲/驱动器74LS170 TTL 开路输出4×4寄存器堆74LS173 TTL 三态输出四位D型寄存器74LS174 TTL 带公共时钟和复位六D触发器74LS175 TTL 带公共时钟和复位四D触发器74LS180 TTL 9位奇数/偶数发生器/校验器74LS181 TTL 算术逻辑单元/函数发生器74LS185 TTL 二进制—BCD代码转换器74LS190 TTL BCD同步加/减计数器74LS191 TTL 二进制同步可逆计数器74LS192 TTL 可预置BCD双时钟可逆计数器74LS193 TTL 可预置四位二进制双时钟可逆计数器74LS194 TTL 四位双向通用移位寄存器74LS195 TTL 四位并行通道移位寄存器74LS196 TTL 十进制/二-十进制可预置计数锁存器74LS197 TTL 二进制可预置锁存器/计数器74LS20 TTL 4输入端双与非门74LS21 TTL 4输入端双与门74LS22 TTL 开路输出4输入端双与非门74LS221 TTL 双/单稳态多谐振荡器74LS240 TTL 八反相三态缓冲器/线驱动器74LS241 TTL 八同相三态缓冲器/线驱动器74LS243 TTL 四同相三态总线收发器74LS244 TTL 八同相三态缓冲器/线驱动器74LS245 TTL 八同相三态总线收发器74LS247 TTL BCD—7段15V输出译码/驱动器74LS248 TTL BCD—7段译码/升压输出驱动器74LS249 TTL BCD—7段译码/开路输出驱动器74LS251 TTL 三态输出8选1数据选择器/复工器74LS253 TTL 三态输出双4选1数据选择器/复工器74LS256 TTL 双四位可寻址锁存器74LS257 TTL 三态原码四2选1数据选择器/复工器74LS258 TTL 三态反码四2选1数据选择器/复工器74LS259 TTL 八位可寻址锁存器/3-8线译码器74LS26 TTL 2输入端高压接口四与非门74LS260 TTL 5输入端双或非门74LS266 TTL 2输入端四异或非门74LS27 TTL 3输入端三或非门74LS273 TTL 带公共时钟复位八D触发器74LS279 TTL 四图腾柱输出S-R锁存器74LS28 TTL 2输入端四或非门缓冲器74LS283 TTL 4位二进制全加器74LS290 TTL 二/五分频十进制计数器74LS293 TTL 二/八分频四位二进制计数器74LS295 TTL 四位双向通用移位寄存器74LS298 TTL 四2输入多路带存贮开关74LS299 TTL 三态输出八位通用移位寄存器74LS30 TTL 8输入端与非门74LS32 TTL 2输入端四或门74LS322 TTL 带符号扩展端八位移位寄存器74LS323 TTL 三态输出八位双向移位/存贮寄存器74LS33 TTL 开路输出2输入端四或非缓冲器74LS347 TTL BCD—7段译码器/驱动器74LS352 TTL 双4选1数据选择器/复工器74LS353 TTL 三态输出双4选1数据选择器/复工器74LS365 TTL 门使能输入三态输出六同相线驱动器74LS365 TTL 门使能输入三态输出六同相线驱动器74LS366 TTL 门使能输入三态输出六反相线驱动器74LS367 TTL 4/2线使能输入三态六同相线驱动器74LS368 TTL 4/2线使能输入三态六反相线驱动器74LS37 TTL 开路输出2输入端四与非缓冲器74LS373 TTL 三态同相八D锁存器74LS374 TTL 三态反相八D锁存器74LS375 TTL 4位双稳态锁存器74LS377 TTL 单边输出公共使能八D锁存器74LS378 TTL 单边输出公共使能六D锁存器74LS379 TTL 双边输出公共使能四D锁存器74LS38 TTL 开路输出2输入端四与非缓冲器74LS380 TTL 多功能八进制寄存器74LS39 TTL 开路输出2输入端四与非缓冲器74LS390 TTL 双十进制计数器74LS393 TTL 双四位二进制计数器74LS40 TTL 4输入端双与非缓冲器74LS42 TTL BCD—十进制代码转换器74LS352 TTL 双4选1数据选择器/复工器74LS353 TTL 三态输出双4选1数据选择器/复工器74LS365 TTL 门使能输入三态输出六同相线驱动器74LS366 TTL 门使能输入三态输出六反相线驱动器74LS367 TTL 4/2线使能输入三态六同相线驱动器74LS368 TTL 4/2线使能输入三态六反相线驱动器74LS37 TTL 开路输出2输入端四与非缓冲器74LS373 TTL 三态同相八D锁存器74LS374 TTL 三态反相八D锁存器74LS375 TTL 4位双稳态锁存器74LS377 TTL 单边输出公共使能八D锁存器74LS378 TTL 单边输出公共使能六D锁存器74LS379 TTL 双边输出公共使能四D锁存器74LS38 TTL 开路输出2输入端四与非缓冲器74LS380 TTL 多功能八进制寄存器74LS39 TTL 开路输出2输入端四与非缓冲器74LS390 TTL 双十进制计数器74LS393 TTL 双四位二进制计数器74LS40 TTL 4输入端双与非缓冲器74LS42 TTL BCD—十进制代码转换器74LS447 TTL BCD—7段译码器/驱动器74LS45 TTL BCD—十进制代码转换/驱动器74LS450 TTL 16:1多路转接复用器多工器74LS451 TTL 双8:1多路转接复用器多工器74LS453 TTL 四4:1多路转接复用器多工器74LS46 TTL BCD—7段低有效译码/驱动器74LS460 TTL 十位比较器74LS461 TTL 八进制计数器74LS465 TTL 三态同相2与使能端八总线缓冲器74LS466 TTL 三态反相2与使能八总线缓冲器74LS467 TTL 三态同相2使能端八总线缓冲器74LS468 TTL 三态反相2使能端八总线缓冲器74LS469 TTL 八位双向计数器74LS47 TTL BCD—7段高有效译码/驱动器74LS48 TTL BCD—7段译码器/内部上拉输出驱动74LS490 TTL 双十进制计数器74LS491 TTL 十位计数器74LS498 TTL 八进制移位寄存器74LS50 TTL 2-3/2-2输入端双与或非门74LS502 TTL 八位逐次逼近寄存器74LS503 TTL 八位逐次逼近寄存器74LS51 TTL 2-3/2-2输入端双与或非门74LS533 TTL 三态反相八D锁存器74LS534 TTL 三态反相八D锁存器74LS54 TTL 四路输入与或非门74LS540 TTL 八位三态反相输出总线缓冲器74LS55 TTL 4输入端二路输入与或非门74LS563 TTL 八位三态反相输出触发器74LS564 TTL 八位三态反相输出D触发器74LS573 TTL 八位三态输出触发器74LS574 TTL 八位三态输出D触发器74LS645 TTL 三态输出八同相总线传送接收器74LS670 TTL 三态输出4×4寄存器堆74LS73 TTL 带清除负触发双J-K触发器74LS74 TTL 带置位复位正触发双D触发器74LS76 TTL 带预置清除双J-K触发器74LS83 TTL 四位数字比较器74LS86 TTL 2输入端四异或门74LS85 TTL 四S90 TTL 可二/五分频十进制计数器74LS93 TTL 可二/八分频二进制计数器74LS95 TTL 四位并行输入\\输出移位寄存器74LS97 TTL 6位同步二进制乘法器注：同型号的74系列、74HC系列、74LS系列芯片，逻辑功能上是一样的。

PROTEL 99SE 常用元件库 ,分立元件库 2008-10-30 22:48我喜欢的快捷键 :b 工具条选择eea取消所有选择状态ctrl+del 删除pw 画导线pb 画总线pu 画总线分支线pn 设置网络标号原理图常用库文件 :Miscellaneous Devices.ddbDallas Microprocessor.ddbIntel Databooks.ddbProtel DOS Schematic Libraries.ddb PCB元件常用库：Advpcb.ddbGeneral IC.ddbMiscellaneous.ddb部分分立元件库元件名称及中英对照 AND 与门ANTENNA 天线BATTERY 直流电源BELL 铃 , 钟BVC 同轴电缆接插件BRIDEG 1 整流桥（二极管BRIDEG 2 整流桥（集成块BUFFER 缓冲器BUZZER 蜂鸣器CAP 电容CAPACITOR 电容CAPACITOR POL 有极性电容CAPVAR 可调电容CIRCUIT BREAKER 熔断丝COAX 同轴电缆CON 插口CRYSTAL 晶体整荡器DB 并行插口DIODE 二极管DIODE SCHOTTKY 稳压二极管DIODE VARACTOR 变容二极管DPY_3-SEG 3 段 LEDDPY_7-SEG 7 段 LEDDPY_7-SEG_DP 7 段 LED( 带小数点 ELECTRO 电解电容FUSE 熔断器INDUCTOR 电感INDUCTOR IRON 带铁芯电感 INDUCTOR3 可调电感JFET N N 沟道场效应管JFET P P沟道场效应管LAMP 灯泡LAMP NEDN 起辉器LED 发光二极管METER 仪表MICROPHONE 麦克风MOSFET MOS 管MOTOR AC 交流电机MOTOR SERVO 伺服电机NAND 与非门NOR 或非门NOT 非门NPN NPN 三极管NPN-PHOTO 感光三极管OPAMP 运放OR 或门PHOTO 感光二极管PNP 三极管NPN DAR NPN 三极管PNP DAR PNP 三极管POT 滑线变阻器PELAY-DPDT 双刀双掷继电器RES1.2 电阻RES3.4 可变电阻RESISTOR BRIDGE ? 桥式电阻 RESPACK ? 电阻SCR 晶闸管PLUG ? 插头PLUG AC FEMALE 三相交流插头 SOCKET ? 插座SOURCE CURRENT 电流源SOURCE VOLTAGE 电压源SPEAKER 扬声器SW ? 开关SW-DPDY ? 双刀双掷开关SW-SPST ?单刀单掷开关SW-PB 按钮THERMISTOR 电热调节器TRANS1 变压器TRANS2 可调变压器TRIAC ? 三端双向可控硅TRIODE ? 三极真空管VARISTOR 变阻器ZENER ? 齐纳二极管DPY_7-SEG_DP 数码管SW-PB 开关74系列:74LS00 TTL 2 输入端四与非门74LS01 TTL 集电极开路 2输入端四与非门 74LS02 TTL 2 输入端四或非门74LS03 TTL 集电极开路 2输入端四与非门 74LS122 TTL 可再触发单稳态多谐振荡器 74LS123 TTL 双可再触发单稳态多谐振荡器 74LS125 TTL 三态输出高有效四总线缓冲门 74LS126 TTL 三态输出低有效四总线缓冲门 74LS13 TTL 4 输入端双与非施密特触发器 74LS132 TTL 2输入端四与非施密特触发器 74LS133 TTL 13输入端与非门74LS136 TTL 四异或门74LS138 TTL 3-8 线译码器 /复工器74LS139 TTL 双 2-4 线译码器 /复工器74LS14 TTL 六反相施密特触发器74LS145 TTL BCD—十进制译码 /驱动器74LS15 TTL 开路输出 3 输入端三与门74LS150 TTL 16选 1数据选择 /多路开关 74LS151 TTL 8选 1数据选择器74LS153 TTL 双 4选 1 数据选择器74LS154 TTL 4 线— 16 线译码器74LS155 TTL 图腾柱输出译码器 /分配器 74LS156 TTL 开路输出译码器 /分配器74LS157 TTL 同相输出四 2选 1数据选择器 74LS158 TTL 反相输出四 2选 1 数据选择器 74LS16 TTL 开路输出六反相缓冲 /驱动器 74LS160 TTL 可预置 BCD 异步清除计数器 74LS161 TTL 可予制四位二进制异步清除计数器 74LS162 TTL 可预置 BCD 同步清除计数器 74LS163 TTL 可予制四位二进制同步清除计数器74LS164 TTL 八位串行入 /并行输出移位寄存器74LS165 TTL 八位并行入 /串行输出移位寄存器 74LS166 TTL 八位并入 /串出移位寄存器74LS17 TTL 开路输出六同相缓冲 /驱动器74LS170 TTL开路输出4 M寄存器堆74LS173 TTL 三态输出四位 D 型寄存器74LS174 TTL 带公共时钟和复位六 D 触发器 74LS175 TTL 带公共时钟和复位四 D 触发器 74LS180 TTL 9位奇数 /偶数发生器 /校验器 74LS181 TTL 算术逻辑单元 /函数发生器74LS185 TTL 二进制— BCD 代码转换器74LS190 TTL BCD 同步加 /减计数器74LS191 TTL 二进制同步可逆计数器74LS192 TTL 可预置 BCD 双时钟可逆计数器 74LS193 TTL 可预置四位二进制双时钟可逆计数器 74LS194 TTL 四位双向通用移位寄存器74LS195 TTL 四位并行通道移位寄存器74LS196 TTL 十进制 /二 -十进制可预置计数锁存器 74LS197 TTL 二进制可预置锁存器 /计数器74LS20 TTL 4 输入端双与非门74LS21 TTL 4 输入端双与门74LS22 TTL 开路输出 4输入端双与非门74LS221 TTL 双 /单稳态多谐振荡器74LS244 TTL 八同相三态缓冲器 /线驱动器 74LS245 TTL 八同相三态总线收发器74LS247 TTL BCD— 7段 15V 输出译码 /驱动器 74LS248 TTL BCD— 7段译码 /升压输出驱动器 74LS249 TTL BCD— 7段译码 /开路输出驱动器 74LS251 TTL 三态输出 8选 1数据选择器 /复工器 74LS253 TTL 三态输出双 4选 1数据选择器/ 复工器 74LS256 TTL 双四位可寻址锁存器74LS257 TTL 三态原码四 2选 1数据选择器 /复工器 74LS258 TTL 三态反码四 2选 1数据选择器 /复工器 74LS259 TTL 八位可寻址锁存器 /3-8线译码器74LS26 TTL 2 输入端高压接口四与非门74LS260 TTL 5 输入端双或非门74LS266 TTL 2 输入端四异或非门74LS27 TTL 3 输入端三或非门74LS273 TTL 带公共时钟复位八 D 触发器74LS279 TTL 四图腾柱输出 S-R 锁存器74LS28 TTL 2 输入端四或非门缓冲器74LS283 TTL 4 位二进制全加器74LS290 TTL 二 /五分频十进制计数器74LS293 TTL 二 /八分频四位二进制计数器 74LS295 TTL 四位双向通用移位寄存器74LS298 TTL 四 2 输入多路带存贮开关74LS30 TTL 8 输入端与非门74LS32 TTL 2 输入端四或门74LS322 TTL 带符号扩展端八位移位寄存器 74LS323 TTL 三态输出八位双向移位 /存贮寄存器 74LS33 TTL 开路输出 2输入端四或非缓冲器 74LS347 TTL BCD— 7 段译码器 /驱动器74LS352 TTL 双 4选 1数据选择器 /复工器 74LS353 TTL 三态输出双 4选 1数据选择器 /复工器 74LS365 TTL 门使能输入三态输出六同相线驱动器 74LS365 TTL 门使能输入三态输出六同相线驱动器 74LS366 TTL 门使能输入三态输出六反相线驱动器 74LS367 TTL 4/2 线使能输入三态六同相线驱动器 74LS368 TTL 4/2 线使能输入三态六反相线驱动器 74LS37 TTL 开路输出 2 输入端四与非缓冲器74LS373 TTL 三态同相八 D 锁存器74LS374 TTL 三态反相八 D 锁存器74LS375 TTL 4 位双稳态锁存器74LS377 TTL 单边输出公共使能八 D 锁存器 74LS378 TTL 单边输出公共使能六 D 锁存器 74LS379 TTL 双边输出公共使能四 D 锁存器74LS38 TTL 开路输出 2 输入端四与非缓冲器 74LS380 TTL 多功能八进制寄存器74LS39 TTL 开路输出 2 输入端四与非缓冲器 74LS390 TTL 双十进制计数器74LS393 TTL 双四位二进制计数器74LS40 TTL 4 输入端双与非缓冲器74LS352 TTL 双 4选 1数据选择器 /复工器 74LS353 TTL 三态输出双 4选 1数据选择器 /复工器 74LS365 TTL 门使能输入三态输出六同相线驱动器 74LS366 TTL 门使能输入三态输出六反相线驱动器 74LS367 TTL 4/2线使能输入三态六同相线驱动器 74LS368 TTL 4/2线使能输入三态六反相线驱动器 74LS37 TTL 开路输出 2输入端四与非缓冲器 74LS373 TTL 三态同相八 D 锁存器74LS374 TTL 三态反相八 D 锁存器74LS375 TTL 4 位双稳态锁存器74LS377 TTL 单边输出公共使能八 D 锁存器74LS378 TTL 单边输出公共使能六 D 锁存器 74LS379 TTL 双边输出公共使能四 D 锁存器 74LS38 TTL 开路输出 2输入端四与非缓冲器 74LS380 TTL 多功能八进制寄存器74LS39 TTL 开路输出 2 输入端四与非缓冲器 74LS390 TTL 双十进制计数器74LS393 TTL 双四位二进制计数器74LS40 TTL 4 输入端双与非缓冲器74LS42 TTL BCD —十进制代码转换器74LS447 TTL BCD— 7 段译码器 /驱动器74LS45 TTL BCD —十进制代码转换 /驱动器 74LS450 TTL 16:1多路转接复用器多工器 74LS451 TTL 双 8:1多路转接复用器多工器 74LS453 TTL 四 4:1多路转接复用器多工器 74LS46 TTL BCD— 7段低有效译码 /驱动器 74LS460 TTL 十位比较器74LS465 TTL 三态同相 2与使能端八总线缓冲器 74LS466 TTL 三态反相 2与使能八总线缓冲器 74LS467 TTL 三态同相 2使能端八总线缓冲器 74LS468 TTL 三态反相 2使能端八总线缓冲器 74LS469 TTL 八位双向计数器74LS47 TTL BCD— 7段高有效译码 /驱动器 74LS48 TTL BCD— 7段译码器 / 内部上拉输出驱动 74LS490 TTL 双十进制计数器74LS491 TTL 十位计数器74LS498 TTL 八进制移位寄存器74LS50 TTL 2-3/2-2 输入端双与或非门 74LS502 TTL 八位逐次逼近寄存器74LS503 TTL 八位逐次逼近寄存器74LS51 TTL 2-3/2-2输入端双与或非门 74LS533 TTL 三态反相八 D 锁存器74LS534 TTL 三态反相八 D 锁存器74LS54 TTL 四路输入与或非门74LS540 TTL 八位三态反相输出总线缓冲器 74LS55 TTL 4 输入端二路输入与或非门 74LS563 TTL 八位三态反相输出触发器74LS564 TTL 八位三态反相输出 D 触发器 74LS573 TTL 八位三态输出触发器74LS574 TTL 八位三态输出 D 触发器74LS645 TTL三态输出八同相总线传送接收器 74LS670 TTL三态输出4 M寄存器堆74LS73 TTL 带清除负触发双 J-K 触发器74LS76 TTL 带预置清除双 J-K 触发器74LS83 TTL 四位二进制快速进位全加器74LS85 TTL 四位数字比较器74LS86 TTL 2 输入端四异或门74LS90 TTL 可二 /五分频十进制计数器74LS93 TTL 可二 /八分频二进制计数器74LS95 TTL 四位并行输入输出移位寄存器74LS97 TTL 6 位同步二进制乘法器CD 系列 ::CD4000 双 3输入端或非门 +单非门 TICD4001 四 2输入端或非门 HIT/NSC/TI/GOL CD4002 双 4输入端或非门 NSCCD4006 18位串入 /串出移位寄存器 NSC CD4007 双互补对加反相器 NSCCD4008 4 位超前进位全加器 NSCCD4009 六反相缓冲 /变换器 NSCCD4010 六同相缓冲 /变换器 NSCCD4011 四 2输入端与非门 HIT/TICD4012 双 4输入端与非门 NSCCD4013 双主 -从 D 型触发器 FSC/NSC/TOSCD4014 8位串入 /并入 -串出移位寄存器 NSCCD4015 双 4位串入 /并出移位寄存器 TICD4016 四传输门 FSC/TICD4017 十进制计数 /分配器 FSC/TI/MOTCD4018 可预制 1/N 计数器 NSC/MOTCD4019 四与或选择器 PHICD4020 14级串行二进制计数 /分频器 FSCCD4021 08 位串入 /并入 -串出移位寄存器 PHI/NSC CD4022 八进制计数 /分配器 NSC/MOTCD4023 三 3输入端与非门 NSC/MOT/TICD4024 7级二进制串行计数 /分频器 NSC/MOT/TI CD4025 三 3输入端或非门NSC/MOT/TICD4026 十进制计数 /7 段译码器 NSC/MOT/TICD4027 双 J-K 触发器 NSC/MOT/TICD4028 BCD 码十进制译码器 NSC/MOT/TICD4029 可预置可逆计数器 NSC/MOT/TICD4030 四异或门 NSC/MOT/TI/GOLCD4031 64位串入 /串出移位存储器 NSC/MOT/TI CD4032 三串行加法器NSC/TICD4033 十进制计数 /7 段译码器 NSC/TICD4034 8位通用总线寄存器 NSC/MOT/TICD4035 4位并入 /串入 -并出 /串出移位寄存 NSC/MOT/TI CD4038 三串行加法器 NSC/TICD4040 12级二进制串行计数 /分频器 NSC/MOT/TI CD4041 四同相 /反相缓冲器 NSC/MOT/TICD4042 四锁存 D 型触发器 NSC/MOT/TICD4043 4三态 R-S 锁存触发器 ("1"触发 NSC/MOT/TI CD4044 四三态 R-S 锁存触发器 ("0"触发 NSC/MOT/TI CD4046 锁相环 NSC/MOT/TI/PHICD4047 无稳态 /单稳态多谐振荡器 NSC/MOT/TI CD4048 4 输入端可扩展多功能门 NSC/HIT/TICD4049 六反相缓冲 /变换器 NSC/HIT/TICD4050 六同相缓冲 /变换器 NSC/MOT/TICD4051 八选一模拟开关 NSC/MOT/TICD4052 双 4选 1模拟开关 NSC/MOT/TICD4053 三组二路模拟开关 NSC/MOT/TICD4054 液晶显示驱动器 NSC/HIT/TICD4055 BCD-7 段译码 /液晶驱动器 NSC/HIT/TI CD4056 液晶显示驱动器NSC/HIT/TICD4059 “ N”频计数器 NSC/TICD4060 14 级二进制串行计数 /分频器 NSC/TI/MOT CD4063 四位数字比较器NSC/HIT/TICD4066 四传输门 NSC/TI/MOTCD4067 16选 1 模拟开关 NSC/TICD4068 八输入端与非门 /与门 NSC/HIT/TICD4069 六反相器 NSC/HIT/TICD4070 四异或门 NSC/HIT/TICD4071 四 2输入端或门 NSC/TICD4072 双 4输入端或门 NSC/TICD4073 三 3输入端与门 NSC/TICD4075 三 3输入端或门 NSC/TICD4076 四 D 寄存器CD4077 四 2输入端异或非门 HITCD4078 8输入端或非门 /或门CD4081 四 2输入端与门 NSC/HIT/TICD4082 双 4输入端与门 NSC/HIT/TICD4085 双 2路 2输入端与或非门CD4086 四 2 输入端可扩展与或非门CD4089 二进制比例乘法器CD4093 四 2输入端施密特触发器 NSC/MOT/ST CD4094 8位移位存储总线寄存器 NSC/TI/PHICD4095 3输入端 J-K 触发器CD4096 3输入端 J-K 触发器CD4097 双路八选一模拟开关CD4098 双单稳态触发器 NSC/MOT/TICD4099 8 位可寻址锁存器 NSC/MOT/STCD40100 32 位左 /右移位寄存器CD40101 9 位奇偶较验器CD40102 8 位可预置同步 BCD 减法计数器CD40103 8 位可预置同步二进制减法计数器CD40104 4 位双向移位寄存器CD40105 先入先出 FI-FD 寄存器CD40106 六施密特触发器 NSC\\TICD40107 双 2输入端与非缓冲 /驱动器 HAR\\TICD40108 4字＞4位多通道寄存器CD40109 四低 -高电平位移器 CD4529 双四路 /单八路模拟开关 CD4530 双 5输入端优势逻辑门CD4531 1 2位奇偶校验器CD4532 8 位优先编码器CD4536 可编程定时器CD4538 精密双单稳CD4539 双四路数据选择器CD4541 可编程序振荡 /***CD4543 BCD 七段锁存译码 , 驱动器CD4544 BCD 七段锁存译码 , 驱动器CD4547 BCD 七段译码 /大电流驱动器CD4549 函数近似寄存器CD4551 四 2通道模拟开关CD4553 三位 BCD 计数器CD4555 双二进制四选一译码器 /分离器CD4556 双二进制四选一译码器 /分离器CD4558 BCD 八段译码器CD4560 "N"BCD 加法器CD4561 "9"求补器CD4573 四可编程运算放大器CD4574 四可编程电压比较器CD4575 双可编程运放 /比较器CD4583 双施密特触发器CD4584 六施密特触发器CD4585 4位数值比较器CD4599 8 位可寻址锁存器CD40110 十进制加 /减 , 计数 , 锁存 , 译码驱动 ST CD40147 10-4 线编码器 NSC\\MOTCD40160 可预置 BCD 加计数器 NSC\\MOTCD40161 可预置 4 位二进制加计数器 NSC\\MOTCD40162 BCD 加法计数器 NSC\\MOTCD40163 4 位二进制同步计数器 NSC\\MOTCD40174 六锁存 D 型触发器 NSC\\TI\\MOTCD40175 四 D 型触发器 NSC\\TI\\MOTCD40181 4位算术逻辑单元 /函数发生器CD40182 超前位发生器CD40192 可预置 BCD 加 /减计数器（双时钟 NSC\\TI CD40193 可预置 4 位二进制加 /减计数器 NSC\\TICD40194 4 位并入 /串入 -并出 /串出移位寄存 NSC\\MOT CD40195 4 位并入 /串入 -并出 /串出移位寄存 NSC\\MOT CD40208 4 >4多端口寄存器型号器件名称厂牌备注CD4501 4 输入端双与门及 2输入端或非门CD4502 可选通三态输出六反相 /缓冲器CD4503 六同相三态缓冲器CD4504 六电压转换器CD4506 双二组 2输入可扩展或非门CD4508 双 4位锁存 D 型触发器CD4510 可预置 BCD 码加 /减计数器CD4511 BCD锁存,7段译码,驱动器CD4512 八路数据选择器CD4513 BCD锁存,7段译码,驱动器（消隐CD4514 4位锁存 ,4线 -16线译码器CD4515 4位锁存 ,4线 -16线译码器CD4516 可预置 4位二进制加 /减计数器CD4517 双 64位静态移位寄存器CD4518 双 BCD 同步加计数器CD4519 四位与或选择器CD4520 双 4位二进制同步加计数器CD4521 24级分频器CD4522可预置BCD同步1/N计数器CD4526可预置4位二进制同步1/N计数器CD4527 BCD比例乘法器CD4528 双单稳态触发器注:同型号的 74系列、 74HC 系列、 74LS 系列芯片, 逻辑功能上是一样的。

protel99se元件库中英文对照Protel元器件封装查询protel电阻:RES1,RES2,RES3,RES4;封装属性为AXIAL系列无极性电容:CAP;封装属性为RAD-0.1到RAD-0.4电解电容:ELECTROI;封装属性为RB.2/.4到RB.5/1.0电位器:POT1,POT2;封装属性为VR-1到VR-5二极管:封装属性为DIODE-0.4(小功率)DIODE-0.7(大功率)三极管:常见的封装属性为TO-18(普通三极管)TO-22(大功率三极管)TO-3(大功率达林顿管)电源稳压块有78和79系列;78系列如7805,7812,7820等79系列有7905,7912,7920等常见的封装属性有TO126H和TO126V整流桥:BRIDGE1,BRIDGE2: 封装属性为D系列(D-44,D-37,D-46)电阻:AXIAL0.3-AXIAL0.7 其中0.3-0.7指电阻的长度,一般用AXIAL0.3瓷片电容:RAD0.1-RAD0.3. 其中0.1-0.3指电容大小,一般用RAD0.1电解电容:RB.1/.2-RB.4/.8 其中.1/.2-.4/.8指电容大小.一般<100uF用RB.1/.2,100uF-470uF用RB.2/.4,>470uF用RB.3/.6二极管:DIODE0.4-DIODE0.7 其中0.4-0.7指二极管长短,一般用DIODE0.4发光二极管:RB.1/.2集成块:DIP8-DIP40, 其中8-40指有多少脚,8脚的就是DIP8贴片电阻0603表示的是封装尺寸与具体阻值没有关系,但封装尺寸与功率有关通常来说如下:0201 1/20W0402 1/16W0603 1/10W0805 1/8W1206 1/4W电容电阻外形尺寸与封装的对应关系是:0402=1.0mmx0.5mm0603=1.6mmx0.8mm0805=2.0mmx1.2mm1206=3.2mmx1.6mm1210=3.2mmx2.5mm1812=4.5mmx3.2mm2225=5.6mmx6.5mm零件封装是指实际零件焊接到电路板时所指示的外观和焊点的位置.是纯粹的空间概念因此不同的元件可共用同一零件封装,同种元件也可有不同的零件封装.像电阻,有传统的针插式,这种元件体积较大,电路板必须钻孔才能安置元件,完成钻孔后,插入元件,再过锡炉或喷锡(也可手焊),成本较高,较新的设计都是采用体积小的表面贴片式元件(SMD)这种元件不必钻孔,用钢膜将半熔状锡膏倒入电路板,再把SMD元件放上,即可焊接在电路板上了.关于零件封装我们在前面说过,除了DEVICE.LIB库中的元件外,其它库的元件都已经有了固定的元件封装,这是因为这个库中的元件都有多种形式:以晶体管为例说明一下:晶体管是我们常用的的元件之一,在DEVICE.LIB库中,简简单单的只有NPN与PNP之分,但实际上,如果它是NPN的2N3055那它有可能是铁壳子的TO—3,如果它是NPN的2N3054,则有可能是铁壳的TO-66或TO-5,而学用的CS9013,有TO-92A,TO-92B,还有TO-5,TO-46,TO-52等等,千变万化.还有一个就是电阻,在DEVICE库中,它也是简单地把它们称为RES1和RES2,不管它是100Ω还是470KΩ都一样,对电路板而言,它与欧姆数根本不相关,完全是按该电阻的功率数来决定的我们选用的1/4W和甚至1/2W的电阻,都可以用AXIAL0.3元件封装,而功率数大一点的话,可用XIAL0.4,AXIAL0.5等等.现将常用的元件封装整理如下:电阻类及无极性双端元件AXIAL0.3-AXIAL1.0;/无极性电容 RAD0.1-RAD0.4/有极性电容RB.2/.4-RB.5/1.0/二极管 DIODE0.4及 DIODE0.7/石英晶体振荡器 XTAL1/晶体管、FET、UJT TO-xxx(TO-3,TO-5)/可变电阻(POT1、POT2) VR1-VR5.当然,我们也可以打开C:\Client98\PCB98\library\advpcb.lib库来查找所用零件的对应封装.这些常用的元件封装,大家最好能把它背下来,这些元件封装,大家可以把它拆分成两部分来记如电阻AXIAL0.3可拆成AXIAL和0.3,AXIAL翻译成中文就是轴状的,0.3则是该电阻在印刷电路板上的焊盘间的距离也就是300mil(因为在电机领域里,是以英制单位为主的.同样的,对于无极性的电容,RAD0.1-RAD0.4也是一样;对有极性的电容如电解电容,其封装为RB.2/.4,RB.3/.6等,其中“.2”为焊盘间距,“.4”为电容圆筒的外径.对于晶体管,那就直接看它的外形及功率,大功率的晶体管,就用TO—3,中功率的晶体管,如果是扁平的,就用TO-220,如果是金属壳的,就用TO-66,小功率的晶体管,就用TO-5,TO-46,TO-92A等都可以,反正它的管脚也长,弯一下也可以.对于常用的集成IC电路,有DIPxx,就是双列直插的元件封装,DIP8就是双排,每排有4个引脚,两排间距离是300mil,焊盘间的距离是100mil.SIPxx就是单排的封装.等等.值得我们注意的是晶体管与可变电阻,它们的包装才是最令人头痛的,同样的包装,其管脚可不一定一样.例如,对于TO-92B之类的包装,通常是1脚为E(发射极),而2脚有可能是B极(基极),也可能是C(集电极);同样的,3脚有可能是C,也有可能是B,具体是那个,只有拿到了元件才能确定.因此,电路软件不敢硬性定义焊盘名称(管脚名称),同样的,场效应管,MOS管也可以用跟晶体管一样的封装,它可以通用于三个引脚的元件.Q1-B,在PCB里,加载这种网络表的时候,就会找不到节点(对不上).在可变电阻上也同样会出现类似的问题;在原理图中,可变电阻的管脚分别为1、W、及2,所产生的网络表,就是1、2和W,在PCB电路板中,焊盘就是1,2,3.当电路中有这两种元件时,就要修改PCB与SCH之间的差异最快的方法是在产生网络表后,直接在网络表中,将晶体管管脚改为1,2,3;将可变电阻的改成与电路板元件外形一样的1,2,3即可.封装的处理是个没有多大学问但是颇费功夫的“琐事”,举个简单的例子:DIP8很简单吧,但是有的库用DIP-8,有的就是DIP8. 即使对同一封装结构,在各公司的产品Datasheet上描述差异就很大(不同的文件名体系、不同的名字称谓等);还有同一型号器件,而管脚排序不一样的情况,等等.对老器件,例如你说的电感,是有不同规格(电感量、电流)和不同的设计要求(插装/SMD).真个是谁也帮不了谁,想帮也帮不上,大多数情况下还是靠自己的积累.这对特别是刚开始使用这类软件的人都是感到很困惑的问题,往往很难有把握地找到(或者说确认)资料中对应的footprint就一定正确-- 心中没数!其实很正常.我觉得现成“全能“的库不多;根据电路设计确定选型、找到产品资料,认真核对封装,必要时自己建库(元件).这些都是使用这类软件完成设计的必要的信息积累.这个过程谁也离不开的.如果得以坚持,估计只需要一两个产品设计,就会熟练的.所谓“老手”也大多是这么“熬“过来的,甚至是作为“看家”东西的.这个“熬”不是很轻松的,但是必要.电阻类及无极性双端元件 AXIAL0.3-AXIAL1.0无极性电容 RAD0.1-RAD0.4有极性电容RB.2/.4-RB.5/1.0二极管DIODE0.4及 DIODE0.7石英晶体振荡器XTAL1晶体管、FET、UJT TO-xxx(TO-3,TO-5)可变电阻(POT1、POT2) VR1-VR5常用元件及封装形式元件名称封装形式电阻 RES2（1、3、4） AXIAL0.3 AXIAL0.4可变电阻 POT2（1）VR5(1、2、3、4)普通电容CAP RAD0.2 RAD0.3电解电容ELECTRO1 RB.2/.4 RB.3/.6 RB.4/.8CAPACITOR RAD0.2 RAD0.3二极管DIODE DIODE0.4（AXIAL0.3）稳压二极 ZENER1（2、3） DIODE0.4（AXIAL0.3）发光二极管LED DIODE0.4三极管 NPN（PNP） TO-92A（单面板）TO-92B（双面板）电感INDUCTOR1 AXIAL0.3可变电感INDUCTOR4 AXIAL0.3放大器OPAMP DIP8，14，16…晶振CRYSTAL XTAL1稳压块 VOLTREG TO-220H接口 CON2，3，4 SIP2，3，4…按钮SW-PB DIP4电源POWER4开关 SW SPST AXIAL0.4SW SPDTSW DPDT接收二极管PHOTO。

p r o t e l元器件中英文对照表protel元器件中英文对照表1.电阻固定电阻：RES半导体电阻：RESSEMT电位计；POT变电阻；RVAR可调电阻;res12.电容定值无极性电容；CAP定值有极性电容;CAP半导体电容：CAPSEMI可调电容：CAPVAR3.电感：INDUCTOR4.二极管：DIODE.LIB发光二极管：LED5.三极管 :NPN16.结型场效应管：JFET.lib7.MOS场效应管8.MES场效应管9.继电器：PELAY. LIB10.灯泡:LAMP11.运放:OPAMP12.数码管：DPY_7-SEG_DP (MISCELLANEOUS DEVICES.LIB)13.开关;sw_pb原理图常用库文件：Miscellaneous Devices.ddbDallas Microprocessor.ddbIntel Databooks.ddbProtel DOS Schematic Libraries.ddbPCB元件常用库：Advpcb.ddbGeneral IC.ddbMiscellaneous.ddb部分分立元件库元件名称及中英对照AND 与门ANTENNA 天线BATTERY 直流电源BELL 铃,钟BVC 同轴电缆接插件BRIDEG 1 整流桥(二极管)BRIDEG 2 整流桥(集成块)BUFFER 缓冲器BUZZER 蜂鸣器CAP 电容CAPACITOR 电容CAPACITOR POL 有极性电容CAPVAR 可调电容CIRCUIT BREAKER 熔断丝COAX 同轴电缆CON 插口CRYSTAL 晶体整荡器DB 并行插口DIODE 二极管DIODE SCHOTTKY 稳压二极管DIODE VARACTOR 变容二极管DPY_3-SEG 3段LEDDPY_7-SEG 7段LEDDPY_7-SEG_DP 7段LED(带小数点) ELECTRO 电解电容FUSE 熔断器INDUCTOR 电感INDUCTOR IRON 带铁芯电感INDUCTOR3 可调电感JFET N N沟道场效应管JFET P P沟道场效应管LAMP 灯泡LAMP NEDN 起辉器LED 发光二极管METER 仪表MICROPHONE 麦克风MOSFET MOS管MOTOR AC 交流电机MOTOR SERVO 伺服电机NAND 与非门NOR 或非门NOT 非门NPN NPN三极管NPN-PHOTO 感光三极管OPAMP 运放OR 或门PHOTO 感光二极管PNP 三极管NPN DAR NPN三极管PNP DAR PNP三极管POT 滑线变阻器PELAY-DPDT 双刀双掷继电器RES1.2 电阻RES3.4 可变电阻RESISTOR BRIDGE ? 桥式电阻RESPACK ? 电阻SCR 晶闸管PLUG ? 插头PLUG AC FEMALE 三相交流插头SOCKET ? 插座SOURCE CURRENT 电流源SOURCE VOLTAGE 电压源SPEAKER 扬声器SW ? 开关SW-DPDY ? 双刀双掷开关SW-SPST ? 单刀单掷开关SW-PB 按钮THERMISTOR 电热调节器TRANS1 变压器TRANS2 可调变压器TRIAC ? 三端双向可控硅TRIODE ? 三极真空管VARISTOR 变阻器ZENER ? 齐纳二极管DPY_7-SEG_DP 数码管SW-PB 开关其他元件库Protel Dos Schematic 4000 Cmos .Lib （40.系列CMOS管集成块元件库）4013 D 触发器4027 JK 触发器Protel Dos Schematic Analog Digital.Lib（模拟数字式集成块元件库）AD系列 DAC系列 HD系列 MC系列Protel Dos Schematic Comparator.Lib（比较放大器元件库）Protel Dos Shcematic Intel.Lib（INTEL公司生产的80系列CPU集成块元件库）Protel Dos Schematic Linear.lib（线性元件库）例555Protel Dos Schemattic Memory Devices.Lib（内存存储器元件库）Protel Dos Schematic SYnertek.Lib（SY系列集成块元件库）Protes Dos Schematic Motorlla.Lib（摩托罗拉公司生产的元件库）Protes Dos Schematic NEC.lib（NEC公司生产的集成块元件库）Protes Dos Schematic Operationel Amplifers.lib（运算放大器元件库）Protes Dos Schematic TTL.Lib（晶体管集成块元件库 74系列）Protel Dos Schematic Voltage Regulator.lib（电压调整集成块元件库）Protes Dos Schematic Zilog.Lib（齐格格公司生产的Z80系列CPU集成块元件库）元件属性对话框中英文对照Lib ref 元件名称Footprint 器件封装Designator 元件称号Part 器件类别或标示值Schematic Tools 主工具栏Writing Tools 连线工具栏Drawing Tools 绘图工具栏稳压二极管 ZENER DIODE肖特基二极管 SCHOTTKY DIODE二极管 DIODE变容二极管 VARIODE三极管 TRANSISTOR电感 INDUCTOR磁环 EMIFIL电阻 RESISTOR电容 CAPACITY晶振 CRYSTAL涤纶电容 MYLAR CAP电解电容 ELECT CAP瓷片电容 CERAMIC CAP安规电容 FILM CAPAND 与门ANTENNA 天线BATTERY 直流电源BELL 铃,钟BVC 同轴电缆接插件BRIDEG 1 整流桥(二极管)BRIDEG 2 整流桥(集成块)BUFFER 缓冲器BUZZER 蜂鸣器CAP 电容CAPACITOR 电容CAPACITOR POL 有极性电容CAPVAR 可调电容CIRCUIT BREAKER 熔断丝COAX 同轴电缆CON 插口CRYSTAL 晶体整荡器DB 并行插口DIODE 二极管DIODE SCHOTTKY 稳压二极管DIODE VARACTOR 变容二极管DPY_3-SEG 3段LEDDPY_7-SEG 7段LEDDPY_7-SEG_DP 7段LED(带小数点) ELECTRO 电解电容FUSE 熔断器INDUCTOR 电感INDUCTOR IRON 带铁芯电感INDUCTOR3 可调电感JFET N N沟道场效应管JFET P P沟道场效应管LAMP 灯泡LAMP NEDN 起辉器LED 发光二极管METER 仪表MICROPHONE 麦克风MOSFET MOS管MOTOR AC 交流电机MOTOR SERVO 伺服电机NAND 与非门NOR 或非门NOT 非门NPN NPN三极管NPN-PHOTO 感光三极管OPAMP 运放OR 或门PHOTO 感光二极管PNP 三极管NPN DAR NPN三极管PNP DAR PNP三极管POT 滑线变阻器PELAY-DPDT 双刀双掷继电器RES1.2 电阻RES3.4 可变电阻RESISTOR BRIDGE ? 桥式电阻RESPACK ? 电阻SCR 晶闸管PLUG ? 插头PLUG AC FEMALE 三相交流插头SOCKET ? 插座SOURCE CURRENT 电流源SOURCE VOLTAGE 电压源SPEAKER 扬声器SW ? 开关SW-DPDY ? 双刀双掷开关SW-SPST ? 单刀单掷开关SW-PB 按钮THERMISTOR 电热调节器TRANS1 变压器TRANS2 可调变压器TRIAC ? 三端双向可控硅TRIODE ? 三极真空管VARISTOR 变阻器ZENER ? 齐纳二极管DPY_7-SEG_DP 数码管SW-PB 开关其他元件库Protel Dos Schematic 4000 Cmos .Lib40.系列CMOS管集成块元件库4013 D 触发器4027 JK 触发器Protel Dos Schematic Analog Digital.Lib 模拟数字式集成块元件库AD系列 DAC系列 HD系列 MC系列Protel Dos Schematic Comparator.Lib 比较放大器元件库Protel Dos Shcematic Intel.Lib INTEL公司生产的80系列CPU集成块元件库Protel Dos Schematic Linear.lib 线性元件库AND 与门ANTENNA 天线BATTERY 直流电源BELL 铃,钟BVC 同轴电缆接插件BRIDEG 1 整流桥(二极管)BRIDEG 2 整流桥(集成块)BUFFER 缓冲器BUZZER 蜂鸣器CAP 电容CAPACITOR 电容CAPACITOR POL 有极性电容CAPVAR 可调电容CIRCUIT BREAKER 熔断丝COAX 同轴电缆CON 插口CRYSTAL 晶体整荡器DB 并行插口DIODE 二极管DIODE SCHOTTKY 稳压二极管DIODE VARACTOR 变容二极管DPY_3-SEG 3段LEDDPY_7-SEG 7段LEDDPY_7-SEG_DP 7段LED(带小数点)ELECTRO 电解电容FUSE 熔断器INDUCTOR 电感INDUCTOR IRON 带铁芯电感INDUCTOR3 可调电感JFET N N沟道场效应管JFET P P沟道场效应管LAMP 灯泡LAMP NEDN 起辉器LED 发光二极管METER 仪表MICROPHONE 麦克风MOSFET MOS管MOTOR AC 交流电机MOTOR SERVO 伺服电机NAND 与非门NOR 或非门NOT 非门NPN NPN三极管NPN-PHOTO 感光三极管OPAMP 运放OR 或门PHOTO 感光二极管PNP 三极管NPN DAR NPN三极管PNP DAR PNP三极管POT 滑线变阻器PELAY-DPDT 双刀双掷继电器RES1.2 电阻RES3.4 可变电阻RESISTOR BRIDGE ? 桥式电阻RESPACK ? 电阻SCR 晶闸管PLUG ? 插头PLUG AC FEMALE 三相交流插头SOCKET ? 插座SOURCE CURRENT 电流源SOURCE VOLTAGE 电压源SPEAKER 扬声器SW ? 开关SW-DPDY ? 双刀双掷开关SW-SPST ? 单刀单掷开关SW-PB 按钮THERMISTOR 电热调节器TRANS1 变压器TRANS2 可调变压器TRIAC ? 三端双向可控硅TRIODE ? 三极真空管VARISTOR 变阻器ZENER ? 齐纳二极管DPY_7-SEG_DP 数码管SW-PB 开关元件名称中文名说明7407 驱动门1N914 二极管74Ls00 与非门74LS04 非门74LS08 与门74LS390 TTL 双十进制计数器7SEG 4针BCD-LED 输出从0-9 对应于4根线的BCD码7SEG 3-8译码器电路BCD-7SEG转换电路ALTERNATOR 交流发电机AMMETER-MILLI mA安培计AND 与门BATTERY 电池/电池组BUS 总线CAP 电容CAPACITOR 电容器CLOCK 时钟信号源CRYSTAL 晶振D-FLIPFLOP D触发器FUSE 保险丝GROUND 地LAMP 灯LED-RED 红色发光二极管LM016L 2行16列液晶可显示2行16列英文字符，有8位数据总线D0-D7，RS，R/W，EN三个控制端口（共14线），工作电压为5V。
