钻孔编录表格(全)

钻孔编录模板一、杂填土：杂色，松散，大孔隙，上部为砼地坪，含较多的碎石。

二、淤泥质粉质粘土：灰色~灰黑色，流塑，部分夹有机质；无摇振反应，稍有光滑，干强度低，韧性低，有腐味三、粘土：灰黄色，可塑，无摇振反应、光滑，干强度高，韧性高，局部分布。

四、粘土：灰黄~褐黄色，硬塑，含少量的铁，锰质结核，可塑，无摇振反应，光滑，干强度高，韧性高。

五、粉质粘土：青灰色，软~可塑状，为后期沉积，摇振反应无，稍有光滑，干强度中等，韧性中等。

六、粉质粘土：灰黄~褐黄色，硬塑，含青灰色粘土团块无摇振反应，稍有光滑，干强度中等，韧性中等。

七、粉质粘土：灰黄~褐黄色，可塑，无摇振反应，稍有光滑，干强度中等，韧性中等。

八、粉质粘土：灰黄色，可塑，稍有光滑，干强度中等，韧性中等。

局部含团块状密实粉土。

九、粉质粘土：灰黄~褐黄色，钙质结核，硬塑，无摇振反应，稍有光滑，干强度中等，韧性中等。

十、粉质粘土：灰黄~灰色，软~可塑，粉粒含量高，无摇振反应，稍有光滑，干强中等，韧性中等。

十一、粉质粘土：上部浅灰色，中下部褐黄色，硬塑，含少量铁锰质结核，无摇振反应，切面光滑，干强度高，韧性高。

十二、粉质粘土夹粉土：灰黄~青灰色，可塑，含少量云母片，无摇振反应，稍有光滑，干强度中等，韧性中等。

十三、粉砂：黄色，含云母片，中密。

主要由石英等矿物组成，饱和状态。

十四、粉砂：上部灰黄色，底部浅灰色，含云母片，饱和状态，密实。

十五、粉质粘土夹粉土：灰黄色，软~可塑，无摇振反应，稍有光滑，干强度中等，韧性中等。

局部夹薄层粉土。

十六、粉土：灰黄，含云母片，很湿，稍密。

摇振反应中等，无光泽反应，干强度低，韧性低。

十七、粉砂：灰黄，含云母片，饱和，密实，主要成分由长石、石英、云母等组成，磨园度好、分、选性好。

十八、粉土：浅灰色，含云母片，摇振反应中等，无泽反应，干强度低，韧性低。

十九、粘土夹粉砂：灰黄色，褐黄色，可塑，含少量钙质结核核径为3cm。

夹薄层壮中密粉砂，具水平层理，无摇振反应，切面稍光滑，干强度高，韧性高。

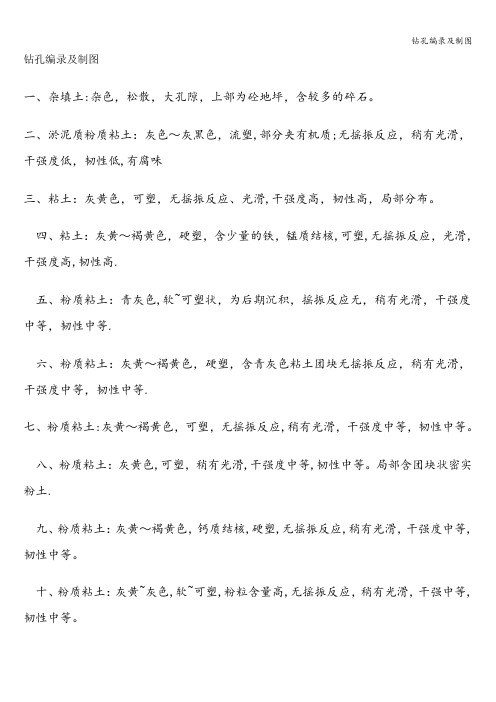

钻孔编录及制图一、杂填土:杂色，松散，大孔隙，上部为砼地坪，含较多的碎石。

二、淤泥质粉质粘土：灰色～灰黑色，流塑,部分夹有机质;无摇振反应，稍有光滑，干强度低，韧性低,有腐味三、粘土：灰黄色，可塑，无摇振反应、光滑,干强度高，韧性高，局部分布。

四、粘土：灰黄～褐黄色，硬塑，含少量的铁，锰质结核,可塑,无摇振反应，光滑，干强度高,韧性高.五、粉质粘土：青灰色,软~可塑状，为后期沉积，摇振反应无，稍有光滑，干强度中等，韧性中等.六、粉质粘土：灰黄～褐黄色，硬塑，含青灰色粘土团块无摇振反应，稍有光滑，干强度中等，韧性中等.七、粉质粘土:灰黄～褐黄色，可塑，无摇振反应,稍有光滑，干强度中等，韧性中等。

八、粉质粘土：灰黄色,可塑，稍有光滑,干强度中等,韧性中等。

局部含团块状密实粉土.九、粉质粘土：灰黄～褐黄色，钙质结核,硬塑,无摇振反应,稍有光滑，干强度中等,韧性中等。

十、粉质粘土：灰黄~灰色,软~可塑,粉粒含量高,无摇振反应，稍有光滑，干强中等,韧性中等。

十一、粉质粘土：上部浅灰色，中下部褐黄色,硬塑，含少量铁锰质结核，无摇振反应，切面光滑，干强度高，韧性高。

十二、粉质粘土夹粉土：灰黄～青灰色，可塑，含少量云母片，无摇振反应,稍有光滑，干强度中等，韧性中等。

十三、粉砂:黄色，含云母片，中密.主要由石英等矿物组成,饱和状态.十四、粉砂：上部灰黄色，底部浅灰色，含云母片，饱和状态,密实。

十五、粉质粘土夹粉土：灰黄色，软~可塑，无摇振反应,稍有光滑，干强度中等，韧性中等。

局部夹薄层粉土。

十六、粉土：灰黄，含云母片，很湿,稍密。

摇振反应中等,无光泽反应,干强度低,韧性低。

十七、粉砂:灰黄,含云母片，饱和,密实，主要成分由长石、石英、云母等组成，磨园度好、分、选性好。

十八、粉土：浅灰色,含云母片,摇振反应中等，无泽反应,干强度低，韧性低.十九、粘土夹粉砂：灰黄色,褐黄色，可塑，含少量钙质结核核径为3cm。

夹薄层壮中密粉砂，具水平层理，无摇振反应，切面稍光滑，干强度高，韧性高.二十、粘土：灰黄，褐黄色，含少量铁，锰质结核，无摇振反应,切面光滑，干强度高，韧性高。

XXXX地质勘查有限公司矿区ZK钻孔定位和机械安装通知书批准按照地质设计，于勘探线（或其坐标X=Y= Z= ）布置了ZK ，设计深度米，方位角度，倾角。

其它要求：按设计要求施工地质组长（员）：甲方代表：水文地质组长（员）：机长：年月日于年月日开始工作，于年月日安装完毕。

安装队长（机长）：XXXX地质勘查有限公司矿区ZK钻孔开孔检查验收单XXXX地质勘查有限公司钻探工程施工通知书矿区名称：按照地质勘探设计书于真正的坐标：X=未按照地质勘探设计书假定的Y= Z=地点布置了ZK工程规格：终孔孔径75mm方位角：倾角：深度：其他：按设计要求施工以上各项，已经我们检查，同意即行施工。

甲方代表：地质：机长：年月日XXXX地质勘查有限公司矿区孔见矿预告通知书预计见孔深和顶底板情况：采取（矿）心注意事项：地质员：地质组长：机长：年月日实际见矿孔深：自米至米止，矿层厚度为米。

地质员：机长：年月日XXXX地质勘查有限公司矿区探矿工程变更任务通知书No批准于年月日施工的原定米，现需变更原因：机长：项目负责：年月日XXXX地质勘查有限公司矿区补采矿心通知书No于年月日施工的钻孔，需从至米采取补采矿心措施，立即（终孔后）进行。

补采矿心原因注意事项：补采具体要求：地质员：项目负责：探矿组长：矿山监理：年月日附注：本通知书一式二份，地质组存并通知机台。

XXXX地质勘查有限公司钻孔临时停钻通知书（1）ZK 钻孔现钻进深度，因现次定停钻整顿，直到整改达到地质人员认可后，才能继续施工。

地质员(组长)：机(班) 长：日期:XXXX地质勘查有限公司钻孔终孔通知书（1）ZK 钻孔位于矿区查勘探线上，于年月日开始钻进，年月日停止钻进。

根据精确测量，终孔深度为米，终孔直径毫米（设计深度米，终孔直径毫米）。

（2）孔口坐标：X= ；Y= ；Z=（3）钻孔目的及其完成和程度：（4）钻孔弯曲测量、岩矿心采取率、孔深检查及简易水文地质观测的情况：（5）钻孔结束的原因：（6）封孔的方法：以上各项经我们检查无误。

钻孔水文地质工程地质编录表
钻孔水文地质工程地质编录表
钻孔水文地质工程地质编录表
钻孔水文地质工程地质编录表
钻孔水文地质工程地质编录表
钻孔水文地质工程地质编录表
钻孔水文地质工程地质编录表
钻孔水文地质工程地质编录表
钻孔水文地质工程地质编录表
钻孔水文地质工程地质编录表
钻孔水文地质工程地质编录表
钻孔水文地质工程地质编录表
钻孔水文地质工程地质编录表
钻孔水文地质工程地质编录表
钻孔水文地质工程地质编录表
钻孔水文地质工程地质编录表
钻孔水文地质工程地质编录表
钻孔水文地质工程地质编录表
钻孔水文地质工程地质编录表。

钻孔施工报告项目名称:孔号:位置:坐标:孔口标高:施工单位:机长:现场技术人员:钻探时间:自: 年月日至: 年月日目录1、设计书2、地质技术予设3、开孔通知书4、岩心编录5、简易水文地质观测6、抽水试验结构记录7、抽水前静止水位观测8、钻孔抽水试验观测记录9、钻孔抽水试验恢复水位观测记录10、钻孔(井)下管记录11、钻孔(井)下泵记录12、计算数据及成果13、钻孔(井)验收书14、施工小结设计书设计: 审核: 技术负责:地质技术予设开孔通知书号机台:根据施工安排,您已移机至号钻孔位置上,该孔设计孔深为米,经现场技术人员核查,钻机施工位置符合要求,现准许开钻,钻进中请按相关要求施工,并接受技术人员的质量管理,在到达设计孔深后及时报请验收人员进行终孔。

特此通知。

(本通知书一式两份,机台一份,存档一份。

)现场技术人员签字: 签字日期: 年月日机台负责人签字: 签字日期: 年月日号孔拆装线开孔通知书号机台:根据施工安排,您已移机至号钻孔位置上,该孔设计孔深为米,经现场技术人员核查,钻机施工位置符合要求,现准许开钻,钻进中请按相关要求施工,并接受技术人员的质量管理,在到达设计孔深后及时报请验收人员进行终孔。

特此通知。

(本通知书一式两份,机台一份,存档一份。

)现场技术人员签字: 签字日期: 年月日机台负责人签字: 签字日期: 年月日岩心编录简易水文地质观测记录抽水前静止水位观测记录钻孔抽水试验观测记录钻孔抽水试验后恢复水位观测记录抽水试验结构记录钻孔(井)下管记录表钻孔(井)下泵记录计算数据及成果抽水试验曲线钻孔(井)验收书由地矿双城工程勘察院北方工程勘察总公司在《七台河市城市应急供水工程》中完成供水钻孔(井)施工,供水钻孔(井)参数如下:1、成孔(井)孔号:2、终孔(井)日期: 年月日3、含水层岩性: ,位置: (m)至(m)4、抽水试验涌水量(m3/d),降深(m),最大推算涌量(m3/d) ,推算降深(m)。

一、杂填土：杂色，松散，大孔隙，上部为砼地坪，含较多的碎石。

二、淤泥质粉质粘土：灰色~灰黑色，流塑，部分夹有机质；无摇振反应，稍有光滑，干强度低，韧性低，有腐味三、粘土：灰黄色，可塑，无摇振反应、光滑，干强度高，韧性高，局部分布。

四、粘土：灰黄~褐黄色，硬塑，含少量的铁，锰质结核，可塑，无摇振反应，光滑，干强度高，韧性高。

五、粉质粘土：青灰色，软~可塑状，为后期沉积，摇振反应无，稍有光滑，干强度中等，韧性中等。

六、粉质粘土：灰黄~褐黄色，硬塑，含青灰色粘土团块无摇振反应，稍有光滑，干强度中等，韧性中等。

七、粉质粘土：灰黄~褐黄色，可塑，无摇振反应，稍有光滑，干强度中等，韧性中等。

八、粉质粘土：灰黄色，可塑，稍有光滑，干强度中等，韧性中等。

局部含团块状密实粉土。

九、粉质粘土：灰黄~褐黄色，钙质结核，硬塑，无摇振反应，稍有光滑，干强度中等，韧性中等。

十、粉质粘土：灰黄~灰色，软~可塑，粉粒含量高，无摇振反应，稍有光滑，干强中等，韧性中等。

十一、粉质粘土：上部浅灰色，中下部褐黄色，硬塑，含少量铁锰质结核，无摇振反应，切面光滑，干强度高，韧性高。

十二、粉质粘土夹粉土：灰黄~青灰色，可塑，含少量云母片，无摇振反应，稍有光滑，干强度中等，韧性中等。

十三、粉砂：黄色，含云母片，中密。

主要由石英等矿物组成，饱和状态。

十四、粉砂：上部灰黄色，底部浅灰色，含云母片，饱和状态，密实。

十五、粉质粘土夹粉土：灰黄色，软~可塑，无摇振反应，稍有光滑，干强度中等，韧性中等。

局部夹薄层粉土。

十六、粉土：灰黄，含云母片，很湿，稍密。

摇振反应中等，无光泽反应，干强度低，韧性低。

十七、粉砂：灰黄，含云母片，饱和，密实，主要成分由长石、石英、云母等组成，磨园度好、分、选性好。

十八、粉土：浅灰色，含云母片，摇振反应中等，无泽反应，干强度低，韧性低。

十九、粘土夹粉砂：灰黄色，褐黄色，可塑，含少量钙质结核核径为3cm。

夹薄层壮中密粉砂，具水平层理，无摇振反应，切面稍光滑，干强度高，韧性高。

钻孔原始地质编录黄与能二○○八年四月钻孔原始编录重点提示1．注意开孔及终孔验收。

2．编录前检查钻探班报表，整理岩矿心并照相。

3．残留岩心处理。

（1）认定：回次岩心长＞回次进尺。

（2）处理：该回次采取率按100%计，超出部分岩心依次上推，并重新计算影响到的回次采取率。

（3）砂、粉状及不同岩性的反循环岩心不准上推。

4．观察分层：每一分层界线处都应放入分层隔板。

5．换层井深计算：（1）回次内换层：孔深=上回次孔深+本回次进尺（岩心长÷采取率）。

（2）两回次间换层：孔深=上回次止孔深。

（3）空回次换层：孔深=上回次止孔深+空回次进尺的一半。

6．分层采取率分层井深是重要计算、记录数据。

7．布样原则：遵守“五不”原则，即同一件样不跨孔径、不跨不同的矿种、矿层，不跨矿石类型及品级、样品厚度不超过可采厚度，不跨采取率相差大的回次。

8．每件样都应在岩心箱内放入采样隔板，计算样品井深（同于分层井深计算）。

9．注意钻孔六大质量指标的同时，还应特别注意钻进及采心工艺有无造成风氧化矿石的贫化问题。

10．采样质量检查：布、采井深吻合性，重量误差。

11．钻孔柱状图：据编录资料、用计算机成图（非素描图）。

目录1 钻孔布置及编制钻孔设计书 (1)1.1钻孔布置 (1)1.1.1 不同阶段钻孔布置 (1)1.1.2 矿体产出的形态特征与布钻的关系 (1)1.1.3 地形与布钻关系 (2)1.1.4 钻坑结合施工 (2)1.1.5 钻孔控矿间距的确定 (2)1.1.6 取样钻的布置 (3)1.2钻孔设计书编写 (3)2开孔及终孔验收 (4)2.1开钻前检查验收 (4)2.2终孔验收 (4)3.钻孔编录准备工作 (9)3.1业务准备 (9)3.2工具、材料、表格准备 (9)3.2.1 工具、材料： (9)3.2.2 表格及标签： (9)4.检查钻探班报表，整理检查岩矿心 (9)4.1现场指导 (9)4.2检查钻孔班报表 (10)5.检查处理“残留岩心” (11)5.1残留岩心认定 (11)5.2残留岩心处理原则 (11)5.3回次记录 (12)钻孔回次记录表 (13)6.观察分层 (14)6.1岩心照像 (14)6.2记录回次数据 (14)6.2.1 记录回次数据 (14)6.2.2 计算回次采取率 (15)6.3地质观察 (15)6.4分层 (15)6.4.1 分层 (15)6.4.2 记录分层数据 (16)6.4.3 换层井深计算 (17)6.4.4采取率计算 (19)7.布样 (19)7.1布样原则 (19)7.2夹石及岩脉剔除原则 (21)7.3矿层的顶底板控制样 (21)7.4布置化学样品 (21)7.4.1 样号 (21)7.4.2 样段井深 (22)7.4.3 样品岩心编号 (22)7.4.4岩矿心取样方法 (22)8.地质记录描述 (23)8.1描述观察的主要目标层 (23)8.2观察及描述的主要内容 (24)8.3测量轴夹角 (24)8.4钻孔编录用语及代号 (25)9.质量检查及资料整理 (25)9.1质量检查 (25)9.1.1 钻孔质量验收 (25)9.1.2 采样质量检查 (26)9.1.3 地质编录质量检查 (26)9.2钻孔资料整理 (26)9.2.1文、图、实物整理校对 (26)9.2.2分析编录资料，指导钻孔施工 (26)10.钻孔柱状图的编制 (27)10.1柱状图编制必须的资料 (27)10.2柱状图的格式及内容 (27)10.2.1 鼓励计算机成图 (27)10.2.2 钻孔柱状图格式及内容 (27)11.资料成果 (30)钻孔原始地质编录1 钻孔布置及编制钻孔设计书1.1 钻孔布置1.1.1 不同阶段钻孔布置①预查钻：可以在矿致异常或矿（化）体的有利部位布置个别钻孔，验证、了解矿体的存在、延深、产状、厚度、质量等；②普查钻：按确定的工程间距布置稀疏钻孔，圈定333资源量；1.1.2 矿体产出的形态特征与布钻的关系①矿体形态较简单—适合布钻，反之适合坑探（图1）;图1 矿体形态与钻坑工程②矿体有益组分（品位）较稳定—适合布钻，反之适合坑道；③矿体产状的影响：直孔：矿体倾角较缓，适合布置直孔。
