2018物理中考分类汇编---凸透镜成像

专题分类：光学部分1.（2018·长沙）如图是探究平面镜成像特点的实验装置图。

（1）本实验应选用（选填“玻璃板”或“平面镜”）进行实验。

（2）实验中选取完全相同的两支蜡烛A、B，是为了比较像与物的关系；（3）小明竖直放好蜡烛A，移动蜡烛B，直至与蜡烛A的像完全重合，分别记录A和B的位置;多次移动蜡烛A重复实验。

实验中如果蜡烛A靠近器材M,则蜡烛B（选填“远离”或“靠近”）器材M，才能与蜡烛A的像完全重合。

解析：（1）利用玻璃板便于观察玻璃板后的蜡烛，以确定像的位置；（2）选取完全相同的蜡烛，便于比较像与物体的大小；（3）A靠近器材M，则蜡烛B也靠近器材M，才能与蜡烛A 的像完全重合。

故答案为：（1）玻璃板；（2）大小；（3）靠近。

2.（2018河北）小明在平静的湖边看到“云在水中飘，鱼在云上游”的现象。

“云在水中飘”是小明以_________为参照物看到“云”在水中运动的现象。

“鱼在云上游”是鱼通过水面的_________形成的虚像和云在水面的__________形成的虚像同时出现的现象。

【答案】 (1). 湖面 (2). 折射 (3). 反射解答：云在水中飘说明云是运动的，是以湖面为参照物；水中的云属于平面镜成像，是由光的反射形成的与物体等大的虚像；看到水中的鱼，是由于光的折射形成的，从上面看时，会感到鱼的位置比实际位置高一些，是鱼的虚像。

故答案为：湖面；折射；反射。

3.(2018滨州小明同学在做“探究凸透镜成像现律”的实验，（1）前面学过，物体离照相机的镜头比较远，成缩小的实像，物体离投影仪的镜头比较近，成放大的实像，物体离放大镜比较近，成放大、正立的虚像。

据此小明据出的问题是，像的虚实、大小，正倒跟有什么关系？（2）如图甲，小明让平行光正对凸透镜照射，光屏上出现一个最小最亮的光斑，则凸透镜的焦距f= cm。

（3）小明所用实验装置如图乙所示，若将凸透镇放在光具座刻度50cm位置处不变，把蜡烛放在刻度10cm处，利用此时凸透镜成像的特点制成的光学仪器是（选填“照相机”、“放大镜”或”投影仪”）（4）如图丙所示是小明通过实验得到的凸透镜成像时的像距v和物距u关系的图象，由图象可知成实像时物距逐渐减小，像距逐渐。

一、选择题1.（2018北京，10，2）小军做凸透镜成像规律的实验时，将焦距为10cm的凸透镜固定在光具座上50cm刻度线处，光屏和点燃的蜡烛分别位于凸透镜两侧，蜡烛放置在35cm刻度线处，如图4所示。

移动光屏，直到在光屏上呈现烛焰清晰的像。

下列说法中正确的是A. 光屏上呈现的是烛焰的虚像B. 光屏上呈现的是烛焰正立的像C. 光屏上呈现的是烛焰放大的像D. 该实验现象能说明照相机的成像特点【答案】C【解析】本题主要考查凸透镜成像规律，蜡烛放置在35cm刻度线处，物体在一倍焦距和二倍焦距之间根据凸透镜成像规律可知，此时成的是倒立放大的实像。

光屏上可以呈接的像都是实像，故A选项错误；实像都是倒立的，故B选项错误；像是倒立、放大的，故C选项正确；照相机成的是倒立、缩小的实像，成倒立、放大的像的有：投影仪、幻灯机。

故D选项错误。

2.（2018广西柳州，9，3）如图6所示，能正确表示照相机成像原理的是【答案】D【解析】光线经过凸透镜后会发生偏折，经过凸透镜的三条特殊光线是：平行于主光轴的光线过另一侧的焦点，过光心的光线传播方向不变，过焦点的光线经过凸透镜后平行于主光轴。

而ABC三个图中光线没有经过光心，传播方向也没有变化故均是错误的，D是过光心的光线传播方向不变，故D正确。

3.（2018河南省，题号11，分值2）在“探究凸透镜成像规律”的实验中，当点燃的蜡烛、凸透镜及光屏处于图5所示的位置时，在光屏上得到烛焰清晰的像。

下列说法中正确的是（）A.光屏上成倒立、缩小的实像B.图中成像特点与照相机的成像特点相同C.透镜不动，蜡烛向左移动，光屏向右移动，可再次得到清晰的像D.透镜不动，将蜡烛与光屏互换位置，光屏上仍能得到清晰的像【答案】D【解析】物距小于像距,该图与投影仪原理相同,成的是倒立放大的实像,所以A对,B错;凸透镜成像规律实验中,物和像移动方向相同,C选项中蜡烛左移,光屏也应该左移,才能再次成像;D根据光路是可逆的,蜡烛与光屏互换位置后仍可成清晰的像。

专题05 凸面镜成像规律的应用【1】（2018年泰安卷）在“研究凸面镜成像的规律”时，将点燃的蜡烛放在距凸面镜30cm处，在透镜另一侧距离透镜16cm处的光屏上获得烛焰清楚的像。

则以下有关说法正确的选项是（）①光屏上成倒立、放大的实像②照相机是利用这一成像原理工作的③该透镜的焦距f必定知足8cm＜f＜15cm④快要视镜片放在蜡烛和凸面镜之间，要使光屏上出现清楚的像，光屏应凑近透镜A. 只有①和③B. 只有②和④C. 只有②和③D. 只有①和④【答案】C③凸面镜成倒立减小的实像时，物距大于二倍焦距，即，得：；像距为一倍到二倍焦距之间，即，得：，；综合以上条件得：，故③正确；④快要视镜片，即凹面镜放在蜡烛和凸面镜之间，因为凹面镜对光芒有发散作用，所以像将远离凸面镜，所以要使光屏上出现清楚的像，光屏应远离透镜，故④错误；应选C。

点睛：凸面镜成像规律是常考试的内容，应切记凸面镜的成像规律，有些同学老是记不住，要下点功夫，能够联合成像光路图进行练习、记忆。

【2 】（2018年临沂卷）在研究凸面镜成像规律的实验中，蜡烛、凸面镜和光屏的地点如下图，烛焰在光屏上恰巧成一清楚等大的实像，以下说法正确的选项是（）A. 该凸面镜的焦距是20cmB. 将蜡烛挪动到20cm刻度处，挪动光屏可获得倒立、放大的实像C. 将蜡烛挪动到35cm刻度处，为使烛焰在光屏上成一清楚的像，应向右挪动光屏D. 将蜡烛挪动到45cm刻度处，为使烛焰在光屏上成一清楚的像，应向右挪动光屏【答案】C解答：A、由图可知，此时的物距为20cm，成的是倒立、等大的实像，则u=2f，故f=10cm，故A错误；B、将蜡烛挪动到20cm刻度处时，物距为，成的是倒立、减小的实像，故B错误；C、将蜡烛挪动到35cm刻度处，，物距在一倍焦距和二倍焦距之间，像距应大于二倍焦距，故应向右挪动光屏，才能在光屏上体现清楚的像，故C正确；D、将蜡烛挪动到45cm刻度处，，物距小于焦距，成正立、放大的虚像，故光屏上接收不到像，故D错误。

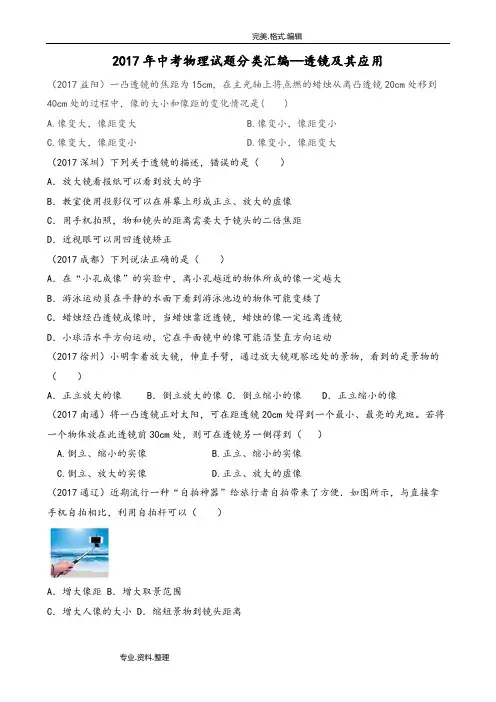

2017年中考物理试题分类汇编—透镜及其应用（2017益阳）一凸透镜的焦距为15cm，在主光轴上将点燃的蜡烛从离凸透镜20cm处移到40cm处的过程中，像的大小和像距的变化情况是( )A.像变大，像距变大B.像变小，像距变小C.像变大，像距变小D.像变小，像距变大（2017深圳）下列关于透镜的描述，错误的是（）A．放大镜看报纸可以看到放大的字B．教室使用投影仪可以在屏幕上形成正立、放大的虚像C．用手机拍照，物和镜头的距离需要大于镜头的二倍焦距D．近视眼可以用凹透镜矫正（2017成都）下列说法正确的是（）A．在“小孔成像”的实验中，离小孔越近的物体所成的像一定越大B．游泳运动员在平静的水面下看到游泳池边的物体可能变矮了C．蜡烛经凸透镜成像时，当蜡烛靠近透镜，蜡烛的像一定远离透镜D．小球沿水平方向运动，它在平面镜中的像可能沿竖直方向运动（2017徐州）小明拿着放大镜，伸直手臂，通过放大镜观察远处的景物，看到的是景物的（）A．正立放大的像 B．倒立放大的像 C．倒立缩小的像 D．正立缩小的像（2017南通）将一凸透镜正对太阳，可在距透镜20cm处得到一个最小、最亮的光斑。

若将一个物体放在此透镜前30cm处，则可在透镜另一侧得到（）A.倒立、缩小的实像B.正立、缩小的实像C.倒立、放大的实像D.正立、放大的虚像（2017通辽）近期流行一种“自拍神器”给旅行者自拍带来了方便．如图所示，与直接拿手机自拍相比，利用自拍杆可以（）A．增大像距 B．增大取景范围C．增大人像的大小 D．缩短景物到镜头距离（2017南京）小明和小华在窗边用凸透镜贴近报纸看文字，看到了文字的像．在移动凸透镜时，意外的发现在报纸上出现了窗外景物的像，如图所示．两次所成的像相对于原来被观察的物体，对比像的正倒、大小、虚实三个方面，它们A．有一个方面相同，两个方面不同B．有两个方面相同，一个方面不同C．三个方面都相同D．三个方面都不同（2017泰州）某凸透镜焦距为15cm，若将一物体放在此凸透镜前25cm处，则可在透镜另一侧得到一个A. 倒立、放大的实像B. 倒立、缩小的实像C. 正立、放大的虚像D. 正立、缩小的实像（2017陕西）有一款自行车，座椅后连接的微型投影仪可以将转弯、停止等提示信号投射到骑行者的后背上，因其独特的安全设计和GPS导航功能备受人们的青睐．关于这款自行车，下列说法正确的是（）A．骑行者后背上所成的像是虚像B．投影仪的镜头到骑行者后背的距离大于镜头焦距的二倍C．从骑行者背后不同方向都能看见所成的像是因为光发生了镜面反射D．GPS导航所用的电磁波不能在真空中传播（2017常州）香水的主要成分是易燃酒精，如图所示为四瓶香水，透明玻璃瓶盖形状各异，最容易在阳光下引发火灾的是（）（2017常州）用手机看视频，图像太小，屏幕放大器（凸透镜）来帮忙，小明通过透镜可看到放大了的图像，如图所示，手机距离透镜15cm，凸透镜的焦距可能为（）A、20cmB、15cmC、10cmD、5cm（2017长沙）下列光路图正确的是( )A．凸透镜对光线的作用 B．凹透镜对光线的作用C．放大镜的成像图 D．近视眼的成像图（2017常德）毕业了，小明与全班同学用胶片照相机照了合影后，接着照一张单身像。

专题03 透镜一、单选题1．如图所示的四个情景中，成实像的是A．水面飞鸟的“倒影”B．照相机胶片上的像C．船上人看到水里的鱼D．通过放大镜看到的字【来源】2018年广西河池市中考物理试题【答案】B【解析】【详解】故选B。

【点睛】要能区分实像和虚像，实像是由实际光线汇聚而成的，可以用光屏承接、使底片感光；而虚像是由光线的反向延长线相交而形成的，不能用光屏承接。

2．在做“凸透镜成像”的实验中，凸透镜焦距是10cm，当光屏距凸透镜16cm时，烛焰在光屏上成清晰的像。

若光屏不动，将凸透镜向光屏方向移动了2cm，要使光屏上再次得到清晰的像，下列说法正确的是A．蜡烛不动，像变小B．蜡烛靠近凸透镜，像变小C．蜡烛远离凸透镜，像变大D．蜡烛远离凸透镜，像变小【来源】辽宁省大连市2018年中考物理试题【答案】D【解析】【详解】根据题意，将凸透镜向光屏方向移动了2cm，即像距减小了，根据凸透镜成实像时物距和像距和变化规律知，此时物距应增大。

所以要使光屏上再次得到清晰的像，蜡烛应远离凸透镜，因为像距减小了，所以像也会变小。

故ABC错误，D正确。

故选D。

【点睛】凸透镜成像规律的实验是常考试的内容，要掌握成像时物距和像距变化的特点，当物距增大时，像距减小，像也会变小，这里的像变小，是与之前比变小，要比较像与物体的大小，要看像距和物距的比较，像距大于物距，像就放大。

3．烛焰和光屏的中心在凸透镜主光轴上，它们的初位置如图所示，凸透镜的焦距为10cm。

下列操作不可能使烛焰在光屏上成清晰像的是A．仅将蜡烛移至刻度线M的左侧某处B．仅将光屏移至刻度线P的右侧某处C．仅将凸透镜向左移至刻度N处D．将透镜右移3cm，且光屏移至刻度线Q的右侧某处【来源】2018年江苏省镇江市中考物理试题【答案】C【解析】【详解】凸透镜的焦距为10cm，由图可知此时的物距等于15cm，在一倍和2倍焦距之间，像到光屏的距离也为15cm，像距也在一倍和2倍焦距之间，A、要想使烛焰在光屏上成清晰的像，如果只移动蜡烛就要移到二倍焦距以外，即将蜡烛移至刻度线M的左侧某处，故A能成清晰的像；B、物距在一倍和2倍焦距之间，如果只移动光屏，需要将光屏移至二倍焦距以外，故B能成清晰的像；C、如果只将透镜移到N点，此时的物距等于12cm，蜡烛处在一倍焦距和二倍焦距之间，物体成像在二倍焦距以外的位置，此时光屏到透镜间的距离只有18cm，故不能在光屏上成清晰的像，故C不可能成清晰的像；D、如果将凸透镜右移3cm，此时物距为18cm，物距在一倍焦距和二倍焦距之间，则物体成像在二倍焦距以外的位置，此时光屏移到Q点右侧某个位置能成清晰的像，故D可能成清晰的像。

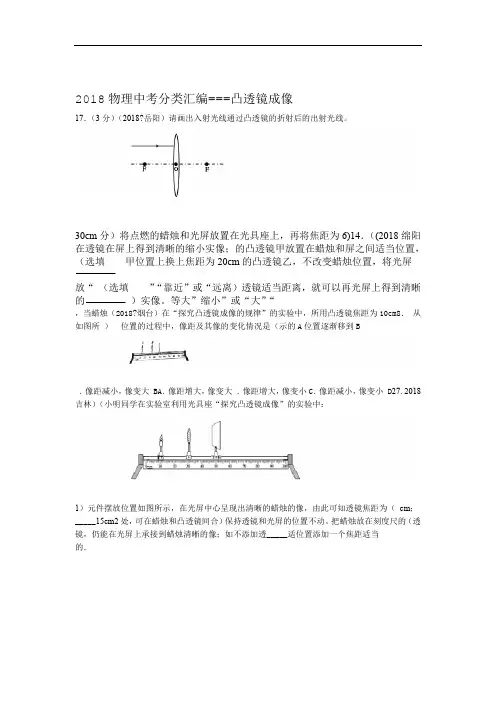

2018物理中考分类汇编===凸透镜成像17．（3分）（2018?岳阳）请画出入射光线通过凸透镜的折射后的出射光线。

30cm分）将点燃的蜡烛和光屏放置在光具座上，再将焦距为6)14．（(2018绵阳在透镜在屏上得到清晰的缩小实像；的凸透镜甲放置在蜡烛和屏之间适当位置，（选填甲位置上换上焦距为20cm的凸透镜乙，不改变蜡烛位置，将光屏放“（选填”“靠近”或“远离）透镜适当距离，就可以再光屏上得到清晰的）实像。

等大”缩小”或“大”“，当蜡烛（2018?烟台）在“探究凸透镜成像的规律”的实验中，所用凸透镜焦距为10cm8．从如图所）位置的过程中，像距及其像的变化情况是（示的A位置逐渐移到B．像距减小，像变大 BA．像距增大，像变大．像距增大，像变小C．像距减小，像变小 D27. 2018吉林）（小明同学在实验室利用光具座“探究凸透镜成像”的实验中：1）元件摆放位置如图所示，在光屏中心呈现出清晰的蜡烛的像，由此可知透镜焦距为（cm；_____15cm2处，可在蜡烛和凸透镜间合）保持透镜和光屏的位置不动。

把蜡烛放在刻度尺的（透镜，仍能在光屏上承接到蜡烛清晰的像；如不添加透_____适位置添加一个焦距适当的．的实像；镜，若适当移动光屏可承接到一个倒立的，_____3）在实验中，小明更换了一个凸透镜，使三者还处于如图所示的位置，并使三者中心在（同一高度，在透镜右侧无论怎样移动光屏都无法承接到蜡烛的像（光具座足够长）出现这（写出一种原因即可）种现象的原因可能是____)泰安(2018在答题卡上画出通过透镜后的入射光线平行于凸透镜的主光轴，如图所示，20折射光线(2018重庆)15.在探究“凸透镜成像规律”的实验中,小峻同学进行了如下实验。

(1)按如图9甲所示操作,测出本实验所用凸透镜的焦距为cm；(2)接着小峻调节蜡烛、凸透镜和光屏的位置如图9乙所示,发现光屏上得到一个倒立(选填“放大”“缩小”或“等大”)的清晰实像,生活中的（选填“照相机”“投影仪”或“放大镜”）就是利用了这样的成像原理。

2018年中考物理真题分项版解析汇编专题3 透镜一、单选题1．将物体分别放在甲、乙凸透镜前，物距相同，通过甲透镜成正立放大的像，通过乙透镜成倒立缩小的像。

图是平行于主光轴的光线通过甲透镜的光路图，图中哪幅图可能是平行于主光轴的光线通过乙透镜的光路图（）A. B.C. D.【来源】广东省广州市2018年中考物理试题【答案】A2．在“探究凸透镜成像的规律”时，将点燃的蜡烛放在距凸透镜30cm处，在透镜另一侧距离透镜16cm处的光屏上得到烛焰清晰的像。

则下列相关说法正确的是（）①光屏上成倒立、放大的实像②照相机是利用这一成像原理工作的③该透镜的焦距f一定满足8cm＜f＜15cm④将近视镜片放在蜡烛和凸透镜之间，要使光屏上出现清晰的像，光屏应靠近透镜A. 只有①和③B. 只有②和④C. 只有②和③D. 只有①和④【来源】2018年山东省泰安市中考物理试题【答案】C③凸透镜成倒立缩小的实像时，物距大于二倍焦距，即，得：；像距为一倍到二倍焦距之间，即，得：，；综合以上条件得：，故③正确；④将近视镜片，即凹透镜放在蜡烛和凸透镜之间，由于凹透镜对光线有发散作用，所以像将远离凸透镜，所以要使光屏上出现清晰的像，光屏应远离透镜，故④错误；故选C。

点睛：凸透镜成像规律是常考试的内容，应牢记凸透镜的成像规律，有些同学总是记不住，要下点功夫，可以结合成像光路图进行练习、记忆。

3．在探究凸透镜成像规律的实验中，蜡烛、凸透镜和光屏的位置如图所示，烛焰在光屏上恰好成一清晰等大的实像，下列说法正确的是（）A. 该凸透镜的焦距是20cmB. 将蜡烛移动到20cm刻度处，移动光屏可得到倒立、放大的实像C. 将蜡烛移动到35cm刻度处，为使烛焰在光屏上成一清晰的像，应向右移动光屏D. 将蜡烛移动到45cm刻度处，为使烛焰在光屏上成一清晰的像，应向右移动光屏【来源】山东省临沂市2018年中考物理试题【答案】C【解析】分析：（1）根据像距和物距的关系焦距的大小；（2）根据焦距的大小，由物距与焦距的关系进行判断；（3）凸透镜成实像时，具有物近像远像变大的特点；（4）物距小于焦距，成正立、放大的虚像。

2018-2020年黑龙江省物理中考试题分类（3）——透镜成像规律一．透镜的光路图（共5小题）1．（2020•大庆）一束光线射向凸透镜，请补充完整这束光线通过凸透镜的光路图。

2．（2019•大庆）请画出光源S发出的光线SA通过凸透镜后的光路图。

（↕表示凸透镜，作图时请保留必要的辅助光线，只画出折射光线的不给分）3．（2018•大庆）请补充完整通过凹透镜两条光线的光路图（其中一条光线指向透镜左侧焦点，另一条光线平行于主光轴）4．（2018•绥化）作出蜡烛发出的光通过透镜之后的光线。

5．（2018•玉林）在图中画出与入射光线对应的折射光线。

二．凸透镜成像规律及其探究实验（共12小题）6．（2018•齐齐哈尔）在“探究凸透镜成像规律”的实验中，蜡烛、凸透镜和光屏的位置如图所示，此时烛焰在光屏上成一个清晰的像，由此判断下列说法正确的是（）A．光屏上的像是倒立、放大的实像B．光屏上的像是正立、缩小的实像，照相机是根据该原理制成的C．若蜡烛和光屏位置不变，将凸透镜向左移动适当距离，仍可在光屏上得到清晰的像D．若换用材料与口径相同但更厚一些的凸透镜，仍要在光屏上得到清晰的像，如果只移动光屏，光屏必须远离凸透镜7．（2020•黑龙江）在“探究凸透镜成像规律”的实验中，将凸透镜正对着太阳，在距凸透镜15cm处得到一个最小、最亮的光斑，则该凸透镜的焦距为cm；若将一个物体放在此透镜前40cm处，可在透镜另一侧光屏上得到一个倒立（选填“放大”、“等大”或“缩小”）的实像。

8．（2020•牡丹江）在“探究凸透镜成像的规律”实验中，所用凸透镜的焦距是10cm。

（1）将点燃的蜡烛、凸透镜放在如图所示的位置，移动光屏，在光屏上得到了清晰的倒立、（选填“放大”或“缩小”）的实像；（填光学仪器名称）就是利用这一成像规律工作的。

（2）保持凸透镜位置不变，若将蜡烛远离透镜，仍要在光屏上得到清晰的像，光屏应向（选填“靠近”或“远离”）透镜的方向移动，此时的像与原来的像相比（选填“变大”或“变小”）。

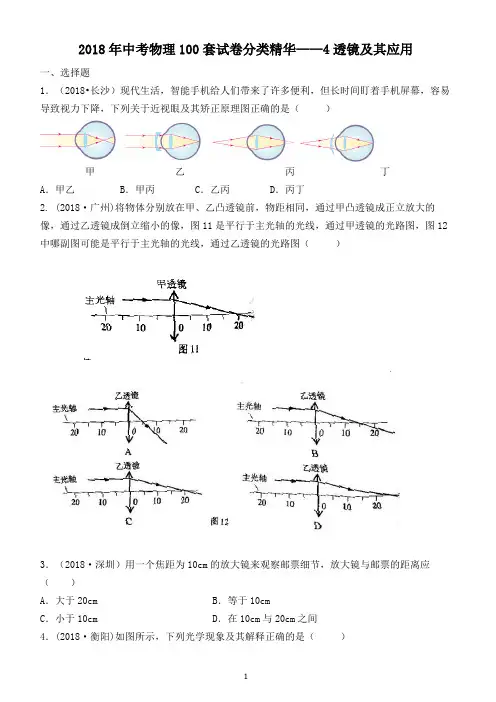

2018年中考物理100套试卷分类精华——4透镜及其应用一、选择题1．（2018•长沙）现代生活，智能手机给人们带来了许多便利，但长时间盯着手机屏幕，容易导致视力下降，下列关于近视眼及其矫正原理图正确的是（）甲乙丙丁A．甲乙 B．甲丙 C．乙丙 D．丙丁2. (2018·广州)将物体分别放在甲、乙凸透镜前，物距相同，通过甲凸透镜成正立放大的像，通过乙透镜成倒立缩小的像，图11是平行于主光轴的光线，通过甲透镜的光路图，图12中哪副图可能是平行于主光轴的光线，通过乙透镜的光路图（）3．（2018·深圳）用一个焦距为10cm的放大镜来观察邮票细节，放大镜与邮票的距离应（）A．大于20cm B．等于10cmC．小于10cm D．在10cm与20cm之间4．(2018·衡阳)如图所示，下列光学现象及其解释正确的是（）A．图甲中，小孔成的是倒立的虚像B．图乙中，人配戴的回透镜可以正远视眼C．图内中，海市质楼是由于光的折射现象形成的D．图丁中，漫反射的光线杂乱无章不循光的反射定律5．（2018湖南株洲）如图截面为正方形、中空部分为椭圆形的玻璃体，则这个玻璃体（）A. 可以看做一块凹透镜、一块凸透镜B. 可以看做一块凸透镜C. 对图示光束具有发散作用D. 对图示光束具有汇聚作用6.（2018北京）小军做凸透镜成像规律的实验时，将焦距为10cm的凸透镜固定在光具座上50cm刻度线处，光屏和点燃的蜡烛分别位于凸透镜两侧，蜡烛放置在35cm刻度线处，如图所示。

移动光屏，直到在光屏上呈现烛焰清晰的像。

下列说法中正确的是（）A. 光屏上呈现的是烛焰的虚像B. 光屏上呈现的是烛焰正立的像C. 光屏上呈现的是烛焰放大的像D. 该实验现象能说明照相机的成像特点7．(2018·昆明)如图所示，若想在位于凸透镜右边的光屏上（图中光屏未画出）得到一个烛焰清晰放大的像，那么点燃的蜡烛应置于图中的（）A．a 点B． b 点C．c 点D．d 点8．（2018黄石）探究小组将装有半杯清水的圆柱形透明玻璃杯放在水平窗台上，透过玻璃杯观察街对面的指路牌。
