蒸压加气混凝土条板安装工艺流程
- 格式:docx
- 大小:275.38 KB
- 文档页数:2
浅谈装配式建筑中蒸压加气混凝土条板(ALC)施工工艺和质量控制摘要:装配式建筑具有管理精简、现场湿作业少、建造周期短及环境保护效果明显等优点,尤其是在隔声、能耗、及空间使用面积等方面较传统施工的同类型建筑的可控性更强。
蒸压加气混凝土条板(ALC)为新型围护墙体材料,具有工厂化生产、部品化安装、节约环保等优势。
现依托北京市某装配式住宅项目,介绍其住宅楼建筑内墙板蒸压加气混凝土条板(ALC)特点、施工工艺及质量控制。
关键词:装配式建筑蒸压加气混凝土条板施工工艺质量控制一、工程概况北京市某装配式项目总建筑面积:17.5万㎡,地上建筑面积10.6万㎡,建筑性质为住宅和公建。
地上结构为装配式剪力墙结构,预制率40%,地上建筑填充内墙设计为蒸压加气混凝土条板,层高2.9m。
二、蒸压加气混凝土条板设计参数及施工优势内隔墙非砌筑而采用加气混凝土条板施工,在二次结构施工阶段湿作业又大大减少,项目装配化程度大大提升,充分体现装配式建筑的工厂预制、工地装配、施工高效等特点。
三、施工工艺流程及技术措施1、施工工艺流程蒸压加气混凝土条板排版→放样→选材→板材进场→材料验收→板材运到各楼层→放线→板上端安装管卡→板材就位安装→调整→固定管卡→板缝修补→接头处修补→清理→验收。
2、施工图排版深化根据工程建筑图、结构图进行隔墙条板排版,以便工厂加工及后期现场施工,本项目标准板宽度为600mm。
排版原则及注意事项:(1)整板优先,减少标准板裁割,最小板宽不得小于150mm;(2)小于150mm的门垛应采用其他材料;(3)卫生间、厨房、管道井等有水房间应考虑设置混凝土反坎,注意条板高度变化;(4)条板的高度应仔细考虑层高、楼板厚度、楼板降板等多种因素,经计算确定;(5)部分防火门两侧条板应特殊处理;⑹排版时应充分考虑洞口的留设,特别注意消防柜、风井百叶、门窗洞等较大洞口,不大于600mmX600mm的洞口现场安装时自行开洞。
针对每一道隔墙进行编号、排版深化,最终形成排版平面图及条板安装立面详图。
ALC板施工方案一、工程概况:该工程内墙板采用蒸压加气混凝土墙板,工程包括供材料及墙体安装1.1.内墙板厚度:100毫米1.2.墙板安装方式:采用竖向排板安装方式。
竖装板:上节点采用U型卡槽固定,下节点采用木楔固定豆石填实。
节点详见图集88J2-3A《墙身-加气混凝土》二、施工部署2.1由项目负责人、技术、质检、生产人员共同组织施工。
2.2尊重并服从甲方、监理、总包方的统一管理。
由专人负责协调与甲方、设计、监理、总包方工作关系,有问题及时反映到公司,作好技术指导、质量验收等各种协调工作。
做好施工人员的管理、安全健康工作。
根据工程进度、人员情况、现场环境和工作量,安排各班组的作业。
三、施工准备:3.1材料要求:3.1.1 合格的加气混凝土墙板、U型槽钢等。
3.1.2填充材料、水泥、中砂、豆石、石灰粉、木楔等。
3.2施工机器的准备:3.2.1.机械设备:吊车、卷扬机、切割机、电焊机、冲击钻、经纬仪、气割等。
3.2.2 云石锯、木楔、专用撬棍、手推车、卡子、绳子、楼槽工具、放线墨斗、靠尺及吊锤米尺等3.3作业环境和条件:3.3.1材料进场前,将工程安装的有关进场文件和施工组织设计(方案)报设计院、承包方3.3.2板材进场前我方、甲方和总承包方人员应对现场实地情况进行调查和协商3.3.3场地运输、码放位置及施工道路应通畅,平整。
3.3.4协调确定电源的二次闸箱及水源的位置(甲方、总包)。
3.3.5板材在签订合同后接总包方通知后,开始进场。
进场后利用吊车将板材卸车,堆放在离施工位置较近的场地上,并按照堆放时距板两端1/5处用垫木或加气砖垫平,一米垫一层,每垛不能超过2米。
四、施工工艺方法与流程:墙板安装后,应进行验收(包括安装用五金件的焊接质量、尺寸、规格、数量、位置等)并做好验收记录。
六、文明生产、安全措施及技术措施:6.1、文明生产、安全措施:6.1.1坚持贯彻执行国家颁布的“建筑安装安全技术操作规程”;6.1.2切实做好现场管理,道路要畅通,材料、构件堆放要整齐,平稳。
蒸压轻质加气混凝土板—ALC板施工方案简介蒸压轻质加气混凝土板,也被称为ALC板,是一种轻质、高强度的建筑材料,常用于墙体和屋顶的施工。
本文档将介绍ALC 板的施工方案。
施工准备在施工开始之前,需要进行以下准备工作:1. 确认施工图纸和设计要求。
2. 检查施工现场,确保地面平整、清理杂物。
3. 准备施工所需的材料,包括ALC板、水泥砂浆、施工工具等。
施工步骤1. 安装ALC板:根据施工图纸,按照正确的顺序将ALC板安装到预定位置。
使用水泥砂浆将板材固定在墙体或屋顶上。
确保板材之间的连接紧密,并按要求加固。
2. 排线:使用水平仪和垂直仪,在ALC板上标注出需要进行切割或固定的位置。
确保准确的尺寸和位置。
3. 切割:根据排线标注的位置,使用锯子或电动切割工具对ALC板进行切割。
注意安全操作,避免造成人员伤害或材料损坏。
4. 固定和加固:根据设计要求,在需要加强的位置使用钢筋或其他加固材料固定ALC板。
确保加固材料与板材之间的紧密连接。
5. 填缝:使用水泥砂浆填充ALC板之间的缝隙,确保缝隙的密封性和平整度。
使用刮刀或其他工具将砂浆均匀地铺满整个缝隙。
6. 涂料和装饰:根据设计要求,对ALC板进行涂料或其他装饰处理,提供美观和保护。
安全注意事项在ALC板施工过程中,需要注意以下安全事项:1. 确保施工现场的安全,将材料储存整齐,清理施工现场的杂物。
2. 注意施工工具的正确使用,避免造成人员伤害。
3. 穿戴适当的个人防护装备,如安全帽、手套、护目镜等。
4. 遵守施工工艺和操作规范。
以上是蒸压轻质加气混凝土板—ALC板施工方案的简要介绍和步骤。
在实际施工中,请确保根据具体情况和设计要求进行操作。

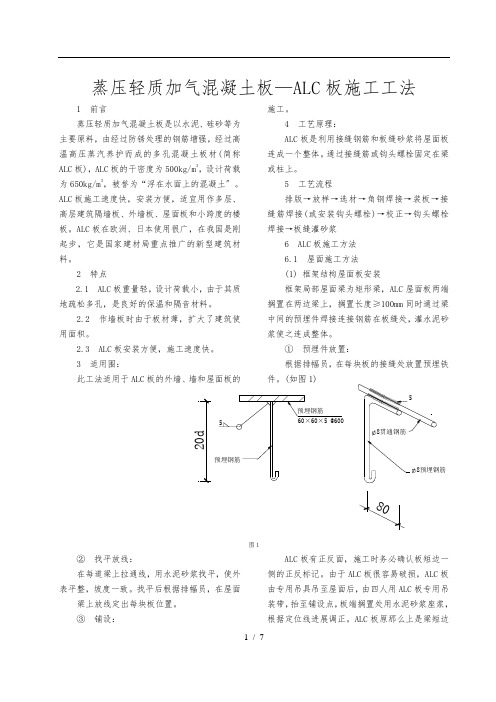

蒸压轻质加气混凝土板—ALC板施工工法1 前言蒸压轻质加气混凝土板是以水泥、硅砂等为主要原料,由经过防锈处理的钢筋增强,经过高温高压蒸汽养护而成的多孔混凝土板材(简称ALC板),ALC板的干密度为500kg/m3,设计荷载为650kg/m3,被誉为“浮在水面上的混凝土〞。
ALC板施工速度快,安装方便,适宜用作多层、高层建筑隔墙板、外墙板、屋面板和小跨度的楼板。
ALC板在欧洲、日本使用很广,在我国是刚起步,它是国家建材局重点推广的新型建筑材料。
2 特点2.1 ALC板重量轻,设计荷载小,由于其质地疏松多孔,是良好的保温和隔音材料。
2.2 作墙板时由于板材薄,扩大了建筑使用面积。
2.3 ALC板安装方便,施工速度快。
3 适用围:此工法适用于ALC板的外墙、墙和屋面板的施工。
4 工艺原理:ALC板是利用接缝钢筋和板缝砂浆将屋面板连成一个整体。
通过接缝筋或钩头螺栓固定在梁或柱上。
5 工艺流程排版→放样→选材→角钢焊接→装板→接缝筋焊接(或安装钩头螺栓)→校正→钩头螺栓焊接→板缝灌砂浆6 ALC板施工方法6.1 屋面施工方法(1) 框架结构屋面板安装框架局部屋面梁为矩形梁,ALC屋面板两端搁置在两边梁上,搁置长度≥100mm同时通过梁中间的预埋件焊接连接钢筋在板缝处,灌水泥砂浆使之连成整体。
①预埋件放置:根据排幅员,在每块板的接缝处放置预埋铁件。
(如图1)图1②找平放线:在每道梁上拉通线,用水泥砂浆找平,使外表平整,坡度一致。
找平后根据排幅员,在屋面梁上放线定出每块板位置。
③铺设:ALC板有正反面,施工时务必确认板短边一侧的正反标记。
由于ALC板很容易破损,ALC板由专用吊具吊至屋面后,由四人用ALC板专用吊装带,抬至铺设点,板端搁置处用水泥砂浆座浆,根据定位线进展调正。
ALC板原那么上是梁短边两点支承。
④ 接缝钢筋焊接(如图2)接缝筋有纵向和横向两种,板短边方向的缝中有通长筋,以起连通和调整作用,焊在预埋件上;板长边方向边缘有企口,拼接后横向筋垂直纵筋伸入一边板缝中长500mm ,和纵筋焊接,以起连接整体作用。
蒸压加气混凝土板施工方案蒸压加气混凝土板是一种新型建筑材料,具有轻质、高强、保温隔热、耐火、施工简便等优点,广泛应用于工业厂房、仓库、商业大楼等建筑领域。
本文将介绍蒸压加气混凝土板的施工方案,包括施工准备工作、施工过程和施工注意事项。
一、施工准备工作1.材料准备:准备好蒸压加气混凝土板、砂浆、粘接剂、防水材料等施工所需材料,并进行质量检验,确保符合相关标准和规范要求。
2.工具准备:准备好施工所需的工具,包括切割机、电锯、蒸汽锤、平整工具等,以及个人防护用具,如安全帽、口罩、防尘眼镜等。
3.现场准备:对施工现场进行清理,确保平整干净,清除有害杂物和杂草。
同时确定施工区域,根据需求进行标记。
二、施工过程1.基层处理:对基础墙面进行清洁处理,并确保其平整、干燥、无油污和松散物。
如有裂缝和突出部分,应进行修补和打磨。
2.粘接剂涂覆:在基层墙面上涂覆一层粘接剂,用抹刀均匀刮平。
然后将蒸压加气混凝土板放置在粘接剂上,并稍微敲击使其紧密贴合。
3.板接缝处理:在板接缝处采用切割机进行切割,使接缝整齐规整。
然后用砂浆进行填充、压实,确保接缝平整牢固。
4.防水处理:对蒸压加气混凝土板进行防水处理,采用防水材料对板面进行刷涂,确保防潮性能。
5.平整处理:对已施工好的蒸压加气混凝土板进行平整处理,使用平整工具对表面进行修整,使之平整整齐。
6.后续工序:根据需要,可以对蒸压加气混凝土板进行刷涂、喷涂、装饰等工序,以达到设计要求。
三、施工注意事项1.安全措施:施工前要做好安全防护准备,包括佩戴好个人防护用具,建立起安全警示标志和警戒线等。
2.施工环境:施工现场要保持通风良好,控制施工区域内的粉尘和噪音污染。
3.施工平整度:施工过程中要保持蒸压加气混凝土板的平整度,避免出现凹凸不平或倾斜现象。
4.施工质量:施工要按照相关标准和规范进行,确保施工质量符合要求。
5.粘接剂选择:选择适合蒸压加气混凝土板的粘接剂,确保粘接强度和耐久性。
蒸压加气混凝土预制条板施工工法蒸压加气混凝土预制条板施工工法一、前言蒸压加气混凝土(Autoclaved Aerated Concrete,简称AAC)是一种应用广泛的建筑材料,其轻质、保温、隔热的特性受到了广大建筑行业的认可。
而蒸压加气混凝土预制条板施工工法,则是基于该材料的特点和优势而发展起来的一种高效率、高质量的施工方法。
二、工法特点蒸压加气混凝土预制条板施工工法的特点如下:1. 工期短:采用预制条板,可以避免现场浇筑的繁琐,简化了施工流程,大幅度缩短了工期。
2. 施工质量高:预制条板在工厂进行制造,具有统一的质量标准和严格的质量控制,可以保证施工质量的一致性和稳定性。
3. 减少现场作业:在施工现场,只需要进行条板的安装工作,而不需要进行混凝土浇筑等繁琐的作业,减少了现场作业强度。
4. 适应性强:蒸压加气混凝土预制条板可以根据建筑要求进行定制,可用于梁、板、墙体等多种结构。
5. 环保健康:AAC材料具有很好的环保性能,无毒无害,不易燃,对环境和人体健康无害。
三、适应范围蒸压加气混凝土预制条板施工工法适用于各类建筑项目,尤其适用于中小型建筑、集装箱组合建筑、工业化建筑等。
因其工期短、施工质量高、适应性强等特点,广泛应用于住宅、商业、工业建筑等领域。
四、工艺原理蒸压加气混凝土预制条板施工工法的工艺原理是基于蒸压加气混凝土材料的制造过程和特点。
具体来说,工法采用了预制条板的先进技术,将蒸压加气混凝土原材料进行模具压制,通过蒸压养护形成预制的条板。
然后,在施工现场,根据设计要求进行条板的安装和连接,形成建筑结构。
五、施工工艺1. 材料准备:准备蒸压加气混凝土、钢筋等必要材料,并进行质量检测。
2. 核心板制造:将蒸压加气混凝土原材料进行模具压制,制成预制的核心板。
3. 条板制造:根据设计要求,将预制核心板切割和加工成条板。
4. 条板安装:根据设计图纸和工艺要求,进行条板的安装,连接相邻条板。
5. 其他工序:根据具体项目需要,进行板缝填缝、表面处理等工序。
某公寓蒸压加气混凝土板隔墙施工1.施工材料与机具蒸压加气混凝土板材、专用胶粘剂、板材专用连接件、手提切割机、电动吊装机、泥板、拌料灰桶、尼龙吊带、运输车、钢管脚手架、移动脚手架等。
2.施工工艺流程弹线定位→清理安装位置上下端→弹条板安装分块线→配板、修补→安装条板。
3.施工要点(1)弹线定位:根据设计图纸尺寸的要求,将隔墙板的位置线弹好。
(2)清理安装位置的上下端,将安装条板的上下端清扫干净,缺楞掉角已修补牢固。
下端混凝土带用水阴湿。
(3)弹条板安装分块线:在安装位置上将条板分块线、门位置线弹好。
(4)配板、修补:计算并量测门洞口上部的隔板尺寸,并按此尺寸配板。
当板的宽度与隔墙的长度不相适应时,应将部分隔墙板预先拼接加宽(或锯窄)成合适的宽度,并放置在阴角处。
有缺陷的板应修补。
(5)安装板条。
1)先配制胶粘剂,质量比为水泥∶细砂∶胶∶水=1∶1∶0.2∶0.3。
配制方法是先将水泥于细砂干拌均匀,再加入掺有胶的水溶液拌匀。
胶粘剂应随用随拌,停止时间不能超过1h,工具用毕应及时清洗干净。
2)安装时先在条板的上端及一个侧面,清扫干净,洇水,涂刮胶粘剂,将条板竖起直立,下端用撬棍垫起、扶稳,使板下端及侧边对准墙边线,再用托线板找正找直,调整后用力向侧面挤压,使条板接触面的胶粘剂均匀一致,最后用撬棍从下端撬紧,使条板上端于楼板底部预先刮的胶粘剂部位重合、粘紧,下部及时用木楔子楔紧,用C15半干硬性豆石混凝土将楔子之间空隙捻塞严实,养护3d后,将木楔拆去,补捻豆石混凝土。
3)安装条板时各接触面均应刷胶粘剂,以利于粘结。
4)后塞门框的洞口,预留门洞的宽度以每边留20 mm的余量为宜。
ALC墙板(蒸压加气轻质混凝土板材)安装施工方案及工艺方法一、工艺流程结构墙面、地面、顶面清理放线→配板→安装U型钢卡→配制粘结剂→安装隔墙板→板面处理→报验。
二、安装方法1、施工准备(1)材料准备蒸压轻质加气混凝土板依照图纸及现场实际尺寸测量,进行排版计算。
然后安排生产,到现场对号入座安装。
材料进场码放位置及施工道路应平整,通畅。
堆放时距板两端1/5外用垫木或加气砖垫平,每垛不能超过2米。
(2)内墙板安装方式采用横向和竖向排板两种安装方式。
横装板:门窗口采用横装板,板两端采用梯形钢插板连接固定。
竖装板:墙体采用竖装,上端节点采用U型钢卡固定,下端木楔固定(下楔上顶挤浆法),干硬性沙浆填实。
(3)安装方法外墙采用内隔墙安装方法。
另根据设计要求,板材下端用管板龙骨固定。
(4)附材水泥、中砂、粘结石膏、U型钢卡、管板、梯形钢插板。
所有铁件为镀锌件。
(5)工具准备板材垂直水平运输工具、吊装带、安装工具切割据、射钉枪、撬杠、线垂、墨斗、铝合金靠尺、卷尺、马凳等。
施工前,做到结构已验收,控制线、50线已弹好。
2、结构墙面、地面、顶面清理干净清理隔墙板与顶面.地面墙面的结合部,将浮灰.沙.土.酥皮等物清除干净,凡凸出墙面的砂浆.混凝土块等必须剔除并扫净。
3、放线在地面、墙面及顶面根据设计位置,弹好隔墙水平双面边线及门窗洞口线。
弹出立面垂直线,弹出顶面连接线,并按板宽分档。
外墙要先检查墙面垂直,找出窗口位置,按控制线及图纸找出定位线拉铁丝。
要先检查墙柱是否在同一条直线上,经总包方同意后,在确定安装位置。
4、配板、修板板的长度应按楼层结构净高尺寸减去20~40㎜。
计算并测量门窗洞口上部及窗口下部的隔墙板尺寸。
当板的宽度与隔墙的长度不相适应时,应将部分隔墙板预先拼接成合适的宽度放置在阴角处。
有缺陷的板应修补。
5、安装U型卡按设计要求用U型卡子固定条板的顶端。
在两块条板顶端拼缝之间用射钉枪将U型卡子固定在结构梁和板上。
