IEC61850基础技术介绍1IEC 61850简介1.1概述IEC61850构建的初衷是为制定一个比以往通信体系更通用、更全面、能够覆盖整个变电站自动化系统的通信标准。
2003年9月至2005年6月，IEC61850的各正式版本陆续正式颁布。
我国也于2007年4月审查通过全部IEC61850标准并将其制定为我国的电力行业标准，代号DL/T860。
IEC61850基于现代以太网技术，采用统一协议，相比于以往变电站通信方法，有如下几个主要特点：➢信息上传速度快：采用以太网技术，而且61850采用了主动上传数据的机制，保证报文能够快速上传。
（传统modbus、103都是采用轮询机制，且大多为485通信，主站获取一次数据需要大量的时间）➢主站软件接入简单：modbus、103由于协议本身缺陷，主站软件接入时需要为每一款装置开发单独的驱动；而61850采用统一协议，模型具备自描述功能，可以采用统一驱动，接入时只需进行配置即可。
➢互操作性强：由于采用统一协议，不同厂家之间装置、装置与主站软件通信没有障碍。
1.261850协议组成IEC61850是一个庞大的协议体系，并非一种单纯的通信规约。

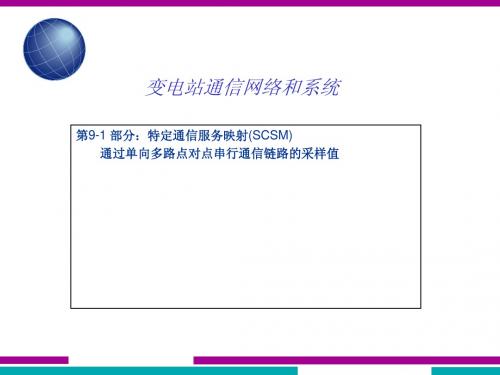

分10部分、14个文件进行阐述，协议结构如下所示：PART 1PART 2PART 3PART 4PART 5PART 6PART 7PART 7-1PART 7-2PART 7-3PART 7-4PART 8PART 9PART 9-1PART 9-2PART 10标准虽然庞大，但从工程应用的角度看，最需要关注的是PART 7，这部分集中对标准模型以及模型实现的功能进行了说明，也是本文档以下内容所关注的重点。
其它部分：1）PART1~5，主要是一些概述以及原则性的说明，可以大致了解，尤其PART1可以看下，了解61850的概况；2）PART6，讲述了对模型进行描述的语言，PART8，讲述如何通过61850实现装置与主站之间的通信、装置与装置之间的通信（GOOSE ），PART9，讲述如何通过61850上传电子式互感器合并单元采样值报文。
1、背景及内容介绍2、通信服务3、信息模型4、思想与理念5、小结2什么自动化？定义：不用人力(包括脑力和体力)，而利用动物以外的能源来代替人类从事操纵、控制及监视工作。
特征：工作时不需要（或很少需要）人参与，却能按照人的要求“自动”完成其承担的任务。
作用：1、比人干得更快、更好，极大地提高生产力2、把人从繁重的危险的工作中解放出来3、完成人无法完成的工作4、提升整个产业链的价值自动化是一门多学科交叉的高技术学科，在经济中起着举足轻重的作用，并且其作用越来越重要。
3什么自动化系统？对象 ＋ 硬件 ＋ 软件进一步＋ 网络 ＋ 管理再进一步＋ 人＝系统IEC 61850是变电站自动化系统的标准，它定义了变电站内智能电子设备之间的通信和相关系统要求。
4IEC 61850产生的原因⏹通信技术的发展⏹信息技术的发展⏹计算机及芯片技术的发展⏹智能电网的需要52000年之前•大量采用串行接口•低带宽•有限的装置数量•有限的测量数据•太多的协议和解决方案•数据和服务映射过程中丢失信息和功能•工程调试和维护复杂6IEC 61850产生的原因7什么是IEC 61850?⏹IEC 61850系列标准从1995年开始制定⏹在2007年之前，IEC 61850系列标准的全称是变电站通信网络和系统(Communication Networks and Systems inSubstations)，规范了变电站内智能电子设备（IED）之间的通信行为和相关的系统要求。
⏹2007年， IEC 61850系列标准的名称改为电力自动化通信网络和系统（Communication networks and systemsfor power utility automation）⏹截止2012-07，IEC 61850系列标准已发布20个部分，还有超过20个草案正在制定中。
8不仅仅是一个通信协议⏹ IEC 61850系列标准吸收了多种国际最先进的新技术，并且大量引用了目前正在使用的多个领域内的其它国际标准作为IEC 61850系列标准的一部分。
