二元合金相图

第二章二元合金相图纯金属在工业上有一定的应用，通常强度不高，难以满足许多机器零件和工程结构件对力学性能提出的各种要求；尤其是在特殊环境中服役的零件，有许多特殊的性能要求，例如要求耐热、耐蚀、导磁、低膨胀等，纯金属更无法胜任，因此工业生产中广泛应用的金属材料是合金。

合金的组织要比纯金属复杂，为了研究合金组织与性能之间的关系，就必须了解合金中各种组织的形成及变化规律。

合金相图正是研究这些规律的有效工具。

一种金属元素同另一种或几种其它元素，通过熔化或其它方法结合在一起所形成的具有金属特性的物质叫做合金。

其中组成合金的独立的、最基本的单元叫做组元。

组元可以是金属、非金属元素或稳定化合物。

由两个组元组成的合金称为二元合金，例如工程上常用的铁碳合金、铜镍合金、铝铜合金等。

二元以上的合金称多元合金。

合金的强度、硬度、耐磨性等机械性能比纯金属高许多，这正是合金的应用比纯金属广泛得多的原因。

合金相图是用图解的方法表示合金系中合金状态、温度和成分之间的关系。

利用相图可以知道各种成分的合金在不同温度下有哪些相，各相的相对含量、成分以及温度变化时所可能发生的变化。

掌握相图的分析和使用方法，有助于了解合金的组织状态和预测合金的性能，也可按要求来研究新的合金。

在生产中，合金相图可作为制订铸造、锻造、焊接及热处理工艺的重要依据。

本章先介绍二元相图的一般知识，然后结合匀晶、共晶和包晶三种基本相图，讨论合金的凝固过程及得到的组织，使我们对合金的成分、组织与性能之间的关系有较系统的认识。

2.1 合金中的相及相图的建立在金属或合金中，凡化学成分相同、晶体结构相同并有界面与其它部分分开的均匀组成部分叫做相。

液态物质为液相，固态物质为固相。

相与相之间的转变称为相变。

在固态下，物质可以是单相的，也可以是由多相组成的。

由数量、形态、大小和分布方式不同的各种相组成合金的组织。

组织是指用肉眼或显微镜所观察到的材料的微观形貌。

由不同组织构成的材料具有不同的性能。

物理化学实验报告院系化环学院班级学号姓名萧逸实验名称二元合金相图日期2011 09 29 同组者姓名乐松菊、陈伟、冯学智室温22.2℃气压724.6mmHg成绩一、目的要求1.用热分析法测绘Pb-Sn二元金属相图。

2.了解热分析法的测量技术。

二、预习要求1.掌握热分析法测量绘制相图的基本原理。

2.熟悉实验仪器的性能及使用方法，了解影响实验测定的各种因素。

3.理解步冷曲线的物理意义，掌握如何由实验数据绘制相图的方法。

三、基本原理相图是多相(二相或二相相以上)体系处于相平衡状态时体系的某物理性质(如温度)对体系的某一自变量(如组成)作图所得的图形，图中能反映出相平衡情况(相的数目及性质等)，故称为相图。

二元或多元体系的相图常以组成为自变量，其物理性质则大多取温度。

由于相图能反映出多相平衡体系在不同自变量条什下的相平衡情况，因此，研究多相体系的性质，以及多相体系相平衡情况的演变(例如冶金工业冶炼钢铁或其他合金的过程，石油工业分离产品的过程等)，都要用到相图。

图4.1是一种类型的二元简单低共熔物相图。

图中A、B表示二个组分的名称，纵轴是物理量温度T，横轴是组分B的百分含量B％。

在acb线的上方，体系只有一个相(液相)存在；在ecf线以下，体系有两个相(两个固相——晶体A、晶体B)存在；在ace所包为的面积中，一个固相(晶体A)和一个液相(A在B中的饱和熔化物)共存；在bcf所包围的面积中，也是一个固相(晶体B)和一个液相(B在A中的饱和熔化物)共存；图中c点是ace与bef两个相区的交点，有三相（晶体A、晶体B、饱和熔化物）共存。

测绘相图就是要将相图中这些分隔相区的线画出来。

常用的实验方法是热分析法。

热分析法所观察的物理性质是被研究体系的温度。

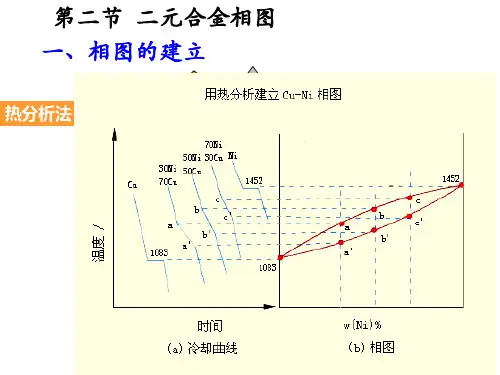

将体系加热熔融成一均匀液相，然后让体系缓慢冷却，并每隔一定时间(例如半分钟或一分钟)读体系温度一次，以所得历次温度值对时间作图，得一曲线，通常称为步冷曲线或冷却曲线，图4.2是二元金属体系的一种常见类型的步冷曲线。

实验 二元合金相图的绘制与应用一、目的要求1、理解步冷曲线，学会用热分析方法测绘Sn-Bi 二元合金相图2、学会铂电阻的测温技术，尝试用金属相图测量装置测量温度的方法3、掌握微电脑控制器的使用方法4、理解产生过冷现象的原因及避免产生过冷现象的方法二、基本原理相图是用几何图形来表示多相平衡体系中有哪些相、各相的成分如何，不同相的相对量是多少，以及它们随浓度、温度、压力等变量变化的关系图。

对蒸气压较小的二组分凝聚体系，常以温度-组成图来描述。

热分析方法与步冷曲线热分析方法是绘制相图常用的基本方法之一。

将两种金属按一定比例配成并把它加热成均匀的液相体系，然后让它在一定的环境中自行冷却，并每隔一定的时间（例如0.5min 或1min ）记录一次温度，以温度T 为纵坐标，以时间t 为横坐标，做出温度-时间（T-t ）曲线，称为步冷曲线。

若体系均匀冷却时，冷却过程不发生相变化，则体系的温度随时间的变化是均匀的，则步冷曲线不出现转折或平台，而是一条直线，冷却速度快。

若冷却过程中发生了相变化，由于相变化过程中伴随有热效应，发生相变热，所以体系温度随时间的变化速度将发生改变，体系的冷却速度减缓，步冷曲线就出现转折或平台。

测定一系列组成不同的样品的步冷曲线，从曲线上找出各相对应体系发生相变的温度，就可以绘制出被测系统的相图。

这就是用热分析法绘制液固相图的概要.如图所示：Bi-Cd 合金冷却曲线曲线1、5是纯物质的步冷曲线。

当系统从高温冷却时，开始没有发生相变化，温度下降比较快，步冷曲线较陡；冷却到A 的熔点时，固体A 开始析出，系统出现两相平衡（固体A 和溶液平衡共存），根据相律，此时f= k-Ø+1=1-2+1=0，系统温度维持不变，步冷曲线出现bc 的水平线段；直到液相完全凝固后，温度又继续下T /℃t降。

曲线2、4是A与B组成的混合物的步冷曲线。

与纯物质的步冷曲线不同。

系统从高温冷却到温度b’时,开始有固体A不断析出，这时体系呈两相，溶液中含A的量随之减少，由于不断放出凝固热，所以温度下降速度变慢，曲线的斜率变小（b’c’段）。
