应变片选型指导

2.0 应变计选择参数
2.1 应变感应合金材料
决定应变计工作性能的主要因素是用于制造金属箔栅格的应变感应合金材料。但是，合金材料并非在任何情况下都是一个可以独立选择的参数。这是因为Vishay MicroMeasurements的每一个应变计系列（以型号的前两或三个字母表示），是被设计成一个完整体系的。这样的体系是由一个特殊的金属箔材与基底的组合所构成，并包括附加的应变计结构组合（诸如覆盖层、引线、焊接点等）。
合应变计安装要求所进行的折衷，会给应力测试带来什么结果。对于在任何特定情况下做出最佳整体折衷，并评判测试数据的精确性与有效性，这种明确的理解是必须的。
这里考虑到的应变计选择标准主要同应力分析的应用相关。应用于传感器弹性体的应变计的选择标准，与这里提及的许多方面非常相似，但对不同应用有显著区别，因此应当区别对待。Vishay Micro-Measurements的传感器应用部门可对这方面的选择提供相关帮助。
为了在较广泛的温度范围内获得出色的表现，玻璃纤维增强环氧-酚醛基底材料是最合适的选择。这种基底可以在温度范围–452° ~ +550°F [–269° ~ +290°C]内进行静态与动态应变测量。对于短时间应用，温度上限可以扩大到 +750°F [+400°C]。但是，这种载体材料的最大延长量是有限的，大约1~2%，增强环氧-酚醛基底用在下列应变计系列：WA, WK, SA, SK, WD, 以及SD。
应变计的安装和工作特性受到以下参数影响，并可从不同角度予以选择：
• 应变丝合金材质 • 基底材料 (载体) • 丝栅电阻 • 应变计图案 • 温度自补偿编号 • 应变计长度 • 可选项
基本上，应变计的选择过程就是确定与环境及其他操作条件精确匹配的参数，同时确保最佳安装和不受条件制约，所谓的条件制约通常由以下需求而形成，诸如：

电阻应变片选择原则

电阻应变片选择原则电阻应变片是一种用于测量力和压力的传感器。

它的工作原理是利用金属电阻的电阻值随应变而变化的特性来测量和记录所受到的力或压力。

选择合适的电阻应变片对于确保测量的准确性和稳定性非常重要。

下面是选择电阻应变片时应注意的几个原则。

1.测量范围：电阻应变片的测量范围应与实际测量力或压力的范围相匹配。

如果超出了电阻应变片的测量范围，可能会发生线性关系失真或甚至损坏传感器的情况。

因此，在选择电阻应变片时必须确保其额定范围能够满足实际应用需求。

2.灵敏度和分辨率：灵敏度是指电阻应变片对于应变的反应能力。

通常情况下，灵敏度越高，测量结果越精确。

选择电阻应变片时，应考虑所需的测量精度和分辨率，并选择具有适当灵敏度的传感器。

3.环境适应性：电阻应变片的工作环境可能会受到温度、湿度、压力等因素的影响。

因此，在选择电阻应变片时，需要考虑传感器的环境适应性。

例如，对于高温环境下的应用，需要选择耐高温的电阻应变片。

4.机械适应性：电阻应变片通常需要与其他机械部件结合使用，例如弹簧、支撑板等。

因此，在选择电阻应变片时，需要考虑适应性和兼容性。

这包括尺寸、形状和连接方式等因素。

5.稳定性和重复性：电阻应变片的稳定性和重复性是指传感器在相同条件下测量结果的一致性。

稳定性和重复性越好，测量结果越可靠。

在选择电阻应变片时，应注意其稳定性和重复性的指标，并选择具有良好稳定性和重复性的传感器。

6.成本效益：成本效益是指传感器的性能与价格之间的关系。

在选择电阻应变片时，应综合考虑其性能和价格，并选择性能与价格相匹配的传感器，以获得最佳的成本效益。

除了以上的原则，还应注意选择具有良好品质和可靠供应商的电阻应变片。

这可以保证传感器的品质和售后服务，并降低因传感器质量问题引起的风险和损失。

综上所述，选择电阻应变片时应考虑其测量范围、灵敏度和分辨率、环境适应性、机械适应性、稳定性和重复性以及成本效益等因素。

同时，选择具有良好品质和可靠供应商的传感器也是非常重要的。

电阻应变片选择原则

电阻应变片选择原则电阻应变片选择原则在应变测量时，只有正确选用电阻应变片，才能保证测量精度和可靠性，达到预期的测试目的。

电阻应变片的种类繁多，选用时应根据测试的环境条件、被测构件的应变状态、被测构件的材料性质、应变片的尺寸和电阻值及测量精度等因素来决定。

下面，聚航科技就给大家介绍一下，电阻应变片的常规选择原则。

1.根据测试的环境条件（1）环境温度测量时应根据构件的温度选择合适的电阻应变片，使得在给定的试验温度范围内，电阻应变片能正常工作。

（2）环境湿度潮湿对电阻应变片性能影响极大，会出现绝缘电阻降低、粘结强度下降等现象，严重时则无法进行测量。

为此，在潮湿环境中，应选用防潮性能好的胶膜应变片，并采取恰当的防潮措施。

（3）磁场环境电阻应变片在强磁场作用下，敏感栅会伸长或缩短，使电阻应变片产生输出。

因此，敏感栅材料应采用磁致伸缩效应小的镍铬合金或铂钨合金。

2.根据被测构件的应变状态（1）应变分布梯度电阻应变片测出的应变值是应变片栅长范围内的平均应变值。

因此当应变沿试件轴向为均匀分布时，可以选用任意栅长的应变片，而对测试精度无直接影响。

栅长大的应变片，其横向效应系数小，且粘贴也比较容易。

如果是对应变梯度大的构件进行测试，则应视具体情况选用栅长小的应变片。

（2）应变性质对于静态应变测量，温度变化是产生误差的重要原因，如有条件，可针对具体试件材料选用温度自补偿应变片。

对于动态应变测量，应选用疲劳寿命高的应变片，如箔式应变片。

3.根据被测构件的材料性质（1）若被测构件的材料为弹性模量较高的均质材料（如金属材料），则对应变片无特殊要求。

（2）若被测构件的材料为非均质材料（如木材、混凝土等），则应选用栅长较大的应变片，以消除因材料不均匀而带来的影响。

用于混凝土表面应变测量的应变片，其栅长一般应比颗粒的直径大四倍以上。

4.根据应变片的尺寸应变片尺寸的选择，是根据试件的材料和应力状态，以及允许粘贴应变片的面积而定。

例如，对于混凝土、铸铁、木材等表面粗糙、不匀的材料，选用栅长较大的应变片。

普通金属应变片常见全参数和使用方法

普通金属应变片常见参数和使用方法本文档简要的介绍了应变及应变片相关的容，包括个人在使用中应变片的关键参数，查到的一些应变片品牌，以及应变片的使用技巧，尽管最终应变用的是淘宝货，但这些查阅的资料对应变片的选型和使用很有帮助。

其中应变计基础知识引自章和电气。

目录关键参数 (2)应变计命名规则 (2)国产金属应变片举例 (2)应变片基础知识 (3)区分应力与应变的概念 (3)应变片的构造及原理 (4)惠斯通电桥概述 (5)温度补偿 (7)应变片粘贴 (8)残余应力的概念 (11)常见品牌： (13)关键参数应变计命名规则常见应变计命名规则应变计命名规则国产金属应变片举例应变片基础知识所谓“应力”，是在施加的外力的影响下物体部产生的力。

如图1所示：在圆柱体的项部向其垂直施加外力P的时候，物体为了保持原形在部产生抵抗外力的力——力。

该力被物体（这里是单位圆柱体）的截面积所除后得到的值即是“应力”，或者简单地可概括为单位截面积上的力，单位为Pa（帕斯卡）或N/m2。

例如，圆柱体截面积为A(m2),所受外力为P(N牛顿)，由外力=力可得，应力：（Pa或者N/m2）这里的截面积A与外力的方向垂直，所以得到的应力叫做垂直应力。

图1与外力同方向的伸长(或压缩)方向上的应变称为“轴向应变”。

应变表示的是伸长率（或压缩率），属于无量纲数，没有单位。

由于量值很小(1×10-6百万分之一)，通常单位用“微应变”表示，或简单地用μE表示。

而单位圆柱体在被拉伸的状态下，变长的同时也会变细。

直径为d0的棒产生Δd的变形时，直径方向的应变如下式所示：这种与外力成直角方向上的应变称为“横向应变”。

轴向应变与横向应变的比称为泊松比，记为υ。

每种材料都有其固定的泊松比，且大部分材料的泊松比都在0.3左右。

或者图2惠斯通电桥适用于检测电阻的微小变化，应变片的电阻变化就用该电路来测量。

如图1所示，惠斯通电桥由四个同等阻值的电阻组合而成。

简述应变片基长选择的基本原则并举例说明

应变片基长选择的基本原则1. 基本原则在选择应变片基长的时候，需要考虑以下几个基本原则：1.1 考虑材料1.2 注意应变片的长度与测量范围的匹配1.3 考虑应变片的应变范围1.4 考虑应变片的灵敏度和精度1.5 考虑实际使用情况2. 材料应变片的材料可以分为金属和半导体两种，不同材料在不同的应变范围内有着不同的性能表现。

金属应变片在高温高应变环境下表现出更好的稳定性，而半导体应变片在低温和微小应变环境下表现更为突出。

3. 长度匹配测量范围应变片的长度需根据测量的应变范围来选择，一般情况下，应变片的总长度应大于测量范围的最大值，以确保可以覆盖到所有的应变变化。

4. 应变范围不同的应变片在应变范围上有不同的适用性，需要根据实际测量需求选择。

对于大应变而言，常用的应变片有格林应变片；而在微小应变情况下，应使用电阻片或者半导体应变片。

5. 灵敏度和精度灵敏度和精度是应变片的重要性能指标，需要根据具体的测量需求来选择。

一般来说，灵敏度高的应变片适合微小应变的测量，而精度高的应变片适合对数据精度要求较高的情况下。

6. 实际使用情况在选择应变片时，需要考虑实际使用环境和条件，如温度、湿度、振动等因素。

不同的应变片有着不同的适用环境，需要根据实际情况做出选择。

举例说明以上的基本原则可以通过以下示例进行说明：例1：假设需要在高温高应变环境下进行应变测量，可以选择金属应变片，因为金属应变片在高温环境下有较好的稳定性。

例2：若测量的应变范围较大，可以选择格林应变片，因为格林应变片在大应变情况下有着较好的性能表现。

个人观点和理解在选择应变片基长时，需要全面考虑各种因素，并进行充分的评估。

只有在实际使用需求的基础上进行选择，才能确保测量的准确性和可靠性。

不同的应变片可能有着不同的适用范围和性能表现，需要根据具体的实际情况来选择最合适的应变片。

总结性内容应变片的选择是应变测量中至关重要的一环，需要根据材料、长度、应变范围、灵敏度、精度以及实际使用情况等多方面因素进行综合考虑。

日本共和应变片选型手册

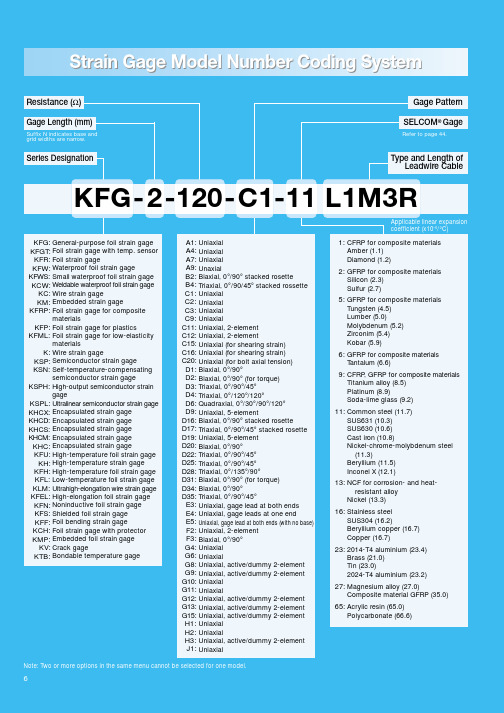

Resistance (Ω)Gage Length (mm) Suffix N indicates base and grid widths are narrow.Series DesignationGage PatternSELCOM® GageRefer to page 44.Type and Length ofLeadwire CableA1:A4:A7:A9:B2:B4:C1:C2:C3:C9:C11:C12:C15:C16:C20:D1:D2:D3:D4:D6:D9:D16:D17:D19:D20:D22:D25:D28:D31:D34:D35:E3:E4:E5:F2:F3:G4:G6:G8:G9:G10:G11:G12:G13:G15:H1:H2:H3:J1:UniaxialUniaxialUniaxialUnaxialBiaxial, 0°/90° stacked rosetteTriaxial, 0°/90/45° stacked rossetteUniaxialUniaxialUniaxialUniaxialUniaxial, 2-elementUniaxial, 2-elementUniaxial (for shearing strain)Uniaxial (for shearing strain)Uniaxial (for bolt axial tension)Biaxial, 0°/90°Biaxial, 0°/90° (for torque)Triaxial, 0°/90°/45°Triaxial, 0°/120°/120°Quadraxial, 0°/30°/90°/120°Uniaxial, 5-elementBiaxial, 0°/90° stacked rosetteTriaxial, 0°/90°/45° stacked rosetteUniaxial, 5-elementBiaxial, 0°/90°Triaxial, 0°/90°/45°Triaxial, 0°/90°/45°Triaxial, 0°/135°/90°Biaxial, 0°/90° (for torque)Biaxial, 0°/90°Triaxial, 0°/90°/45°Uniaxial, gage lead at both endsUniaxial, gage leads at one endUniaxial, gage lead at both ends (with no base)Uniaxial, 2-elementBiaxial, 0°/90°UniaxialUniaxialUniaxial, active/dummy 2-elementUniaxial, active/dummy 2-elementUniaxialUniaxialUniaxial, active/dummy 2-elementUniaxial, active/dummy 2-elementUniaxial, active/dummy 2-elementUniaxialUniaxialUniaxial, active/dummy 2-elementUniaxial1:2:5:6:9:11:13:16:23:27:65:CFRP for composite materialsAmber (1.1)Diamond (1.2)GFRP for composite materialsSilicon (2.3)Sulfur (2.7)GFRP for composite materialsTungsten (4.5)Lumber (5.0)Molybdenum (5.2)Zirconim (5.4)Kobar (5.9)GFRP for composite materialsT antalum (6.6)CFRP, GFRP for composite materialsTitanium alloy (8.5)Platinum (8.9)Soda-lime glass (9.2)Common steel (11.7)SUS631 (10.3)SUS630 (10.6)Cast iron (10.8)Nickel-chrome-molybdenum steel(11.3)Beryllium (11.5)Inconel X (12.1)NCF for corrosion- and heat-resistant alloyNickel (13.3)Stainless steelSUS304 (16.2)Beryllium copper (16.7)Copper (16.7)2014-T4 aluminium (23.4)Brass (21.0)Tin (23.0)2024-T4 aluminium (23.2)Magnesium alloy (27.0)Composite material GFRP (35.0)Acrylic resin (65.0)Polycarbonate (66.6)KFG: KFGT: KFR: KFW: KFWS: KCW:KC:KM: KFRP:KFP: KFML:K: KSP: KSN: KSPH:KSPL: KHCX: KHCD: KHCS: KHCM: KHC: KFU:KH: KFH: KFL: KLM: KFEL: KFN: KFS: KFF: KCH: KMP:KV: KTB:General-purpose foil strain gageFoil strain gage with temp. sensorFoil strain gageWaterproof foil strain gageSmall waterproof foil strain gageWeldable waterproof foil strain gageWire strain gageEmbedded strain gageFoil strain gage for compositematerialsFoil strain gage for plasticsFoil strain gage for low-elasticitymaterialsWire strain gageSemiconductor strain gageSelf-temperature-compensatingsemiconductor strain gageHigh-output semiconductor straingageUltralinear semiconductor strain gageEncapsulated strain gageEncapsulated strain gageEncapsulated strain gageEncapsulated strain gageEncapsulated strain gageHigh-temperature foil strain gageHigh-temperature strain gageHigh-temperature foil strain gageLow-temperature foil strain gageUltrahigh-elongation wire strain gageHigh-elongation foil strain gageNoninductive foil strain gageShielded foil strain gageFoil bending strain gageFoil strain gage with protectorEmbedded foil strain gageCrack gageBondable temperature gageApplicable linear expansioncoefficient (x10–6/°C) KFG-2-120-C1-11 L1M3RGenerally, most of the KYOWA strain gages are equipped with leadwire cables. A strain gage with a leadwire cable eliminates the need for soldering gage leads to the conductors of a separate leadwire cable, thereby ensuring effective and labor-saving gage bonding work. To meet each individual application, leadwire cables attached to strain gages are available in different types and lengths as shown in the table below. When ordering strain gages, specify the type and length of the leadwire cable by entering the proper code after the model number, with one space inserted in between.ExampleTo order the KFG-5-120-C1-11 equipped with a vinyl-coated 2-wire flat cable 50cm long, specify:KFG-5-120-C1-11 L50C2RAs a rule, if no code is suffixed, the strain gage is delivered with only gage leads (silver-clad copper wires, 25mm long).Note: Table above includes leadwire cable lengths which are optionally available on special order. When ordering, contact your KYOWA sales representative to confirm.KFG Gages Uniaxial/Biaxial/Triaxial/QuadraxialKFG Gages UniaxialKFR Gages Uniaxial/TriaxialKFG Gages For TransducersKFG Gages For TransducersKFGT Gages Foil Strain Gages with Temperature Sensor Having a temperature sensor (T-type thermocouple) integrated into foil strain gages in the KFG series,the foil strain gages in the KFGT series can simultaneously measure strain and temperature of up to120°C or so. This not only ensures increased work efficiency in places subjected to temperaturechange or temperature gradient and thus requiring temperature detection for correct strain measurement but also enables highly precise correction of temperature-induced apparent strain.KYOWA data logger such as UCAM-20PC is recommended to connect to these gages.Applicable Adhesives and Operating T emperature Ranges after CureCC-33A: –10 to 120°C, CC-35: –10 to 120°C, EP-34B: –10 to 120°CKFW/KFWS/KCWKFWWaterproof Foil Strain GagesKFWSSmall-sized Waterproof Foil Strain GagesKCWWeldable Waterproof Foil Strain GageKFW series foil strain gages have a surface covered by a special resin to provide a waterproof structure (thickness of the waterproof resin layer: approx. 2mm). The waterproof structure enables the user to use these gages outdoors or underwater simply by bonding them to the measuring object with adhesives (operation for over 100 hours under an underwater pressure of approximately 10MPa causes virtually no deterioration of the insulation resistance). In addition,the resin is flexible enough to easily apply these gages on a curved surface.Applicable Adhesives and Operating Temperature Ranges CC-33A: –10 to 80°C EP-18: –10 to 80°CSmall-sized waterproof foil strain gages in the KFWS series are suitable for outdoor or underwater strain measurement where the gage bonding space is limited. The waterproof resin layer made as thin as 1.3mm is flexible to permit sticking onto a curved surface of 10mm diameter.Applicable Adhesives and Operating Temperature Ranges CC-33A: –10 to 80°C EP-18: –10 to 80°CThe KCW weldable foil strain gage ensures easy handling in the field. The gage does not require coating for use under severe high-pressure or underwater environments. It can endure a water pressure of approximately 10MPa. The operating temperature range is –20 to 100°C and the gage provides a self-temperature-compensating capability (1-gage 3-wire system).Mounting: Spot welding (applicable welding machine: GW-3C with a capacity of 20W-second)KFW Gages Waterproof Foil Strain Gages(All come with leadwires. When ordering, specify the length and type of leadwires.)DimensionsKFW Gages Waterproof Foil Strain GagesKC Gages Wire Strain GagesKFRP Gages Foil Strain Gages for Composite MaterialsKSP/KSN/KSPH/KSPLSemiconductor strain gages have high gage factors enabling micro-strain measurement. Applicable to general stress measurement and to transducers, KSW series gages ensure stable performance. The F2 type provides a half-bridge formed by 2 elements of p and n to make self-temperature-compensation, and thus it can suitably be applied to common steel materials. Applicable Adhesives and Operating Temperature RangesPC-12: –50 to 150°C CC-33A: –50 to 120°CThe n-type silicon adopted for the resistive element controls the resistance-temperature coefficient of the material according to the linear expansion coefficient of the measuring object, thereby minimizing resistance change due to temperature.Applicable Adhesives and Operating Temperature RangesPC-12: –50 to 150°C CC-33A: –50 to 120°C EP-17: –50 to 150°C (applicable to E5 type only) KSPN series gages have the resistance especially increased, thereby making high bridge voltage applicable to obtain high output voltage.Applicable Adhesives and Operating Temperature RangesPC-12: –50 to 150°C CC-33A: –50 to 120°CSuperior linearity of the resistance change against strain in a comparatively wide range enables the KSP gages suitable for transducers.Applicable Adhesives and Operating Temperature RangesPC-12: –50 to 150°C CC-33A: –50 to 120°CSemiconductor Strain GagesKSPSemiconductor GagesKSNSelf-temperature-compensatingSemiconductor GagesKSPNHigh-outputSemiconductor GagesKSPUltralinearSemiconductor GagesKSP Gages Semiconductor GagesKSPH Gages High-output Semiconductor GagesDedicated Capsule Gage Adaptor The HDB adaptor is designed to connect to an en-Dedicated Capsule Gage AdaptorThe base is made of highly heat-resistant polyimide and the gage element is made of nichrome alloy foil, thereby letting the KFU gages exhibit superlative characteristics over a wide temperature range. (Patent pending)Applicable Adhesive and Operating Temperature Range PI-32: –196 to 350°CThe base is made of highly heat-resistant polyimide and the gage element is made of nichrome alloy foil, thereby ensuring less thermal output and excellent temperature characteristics.Applicable Adhesives and Operating Temperature RangesPC-6: –196 to 250°C PI-32: –196 to 250°C EP-34B: –55 to 200°CThe 350Ω KH gage is available in two types: G4 and G6. The G4 type with metal base ensures easy mounting with a small spot-welder. The G6 type with ceramic base is an adhesive, high-temperature gage suitable for measurement of strain occurring on materials with a small elastic modulus such as refractory bricks. (Patent pending; registered as utility model)Applicable Adhesives and Operating Temperature RangesG4 type Spot welding: –50 to 350°C G6 type HC-29: –50 to 500°CHigh-temperature Strain GagesKFU 350°CHigh-temperature Foil Strain GagesKFH 250°CHigh-temperature Foil Strain Gages KH 350°C/500°CHigh-temperature Foil Strain GageKFU Gages 350°C High-temperature Foil Strain GagesKH Gage High-temperature (350°C) Weldable Foil Strain GageUniaxial, 350ΩAvailable with high/low-temperature fluorine-coated 3-wire cable 30, 50cm, 1, 2, 3, 4, 5, 6, 8, 10, 15,20 or 30m long. Listed below are models with 5m long leadwire.KFL Gages Low-temperature (–269°C) Foil Strain GagesApplicable Adhesives and Operating Temperature RangesUC-26: –196 to 50°C (mainly for concrete and lumber), UC-27A: –269 to 70°C (mainly for metals), PC-6: –269 to 150°C, CC-33A: –196 to 120°CKFEL/KLM/KLDeveloped to measure strain in elastic to plastic regions on structures,these gages can measure strain as large as 10 to 15% with simple tension strain. Thus, these gages are applicable for large strain measurement and destructive testing of metals (steel, stainless steel and aluminum) and plastics (polyethylene and polypropylene). (Utility model pending)Note: T o mount the gages to difficult-to-adhere materials such as polyethylene and polypropylene,the surface treatment agent S-9 should be applied after ordinary sandpaper treatment and then they should be adhered using the adhesive CC-36. For bonding to other special materials, contact us.Applicable Adhesives and Operating Temperature Ranges CC-36: –10 to 80°C EP-18: –10 to 80°CThe special resin film used for the base makes it hard to concentrate stress at the joint of the gage element and gage leads. The gage can also be used for strain measurement on materials of small elastic modulus such as hard rubber and plastics.Applicable Adhesives and Operating Temperature Ranges EC-30: –10 to 60°C CC-36: –10 to 80°CKFELHigh-elongation Foil Strain GagesKLMSelf-temperature-compensating Ultrahigh-elongation Wire Strain GageKFEL Gages High-elongation Foil Strain GagesKFS Gages Shielded Foil Strain GagesStrain gages in the KFF series have one sensing element on both the upper and lower sides ofthe thick plastic base. Thus, if a gage cannot be bonded directly to the inside of the objectunder testing as in the case of measuring stress due to internal pressure in high-pressure KFFFoil Strain Gagesfor Bending-strainEmbedded in resin, the KMP gage measures cure-shrinkage or internal strain. The compact design enables embedment in shaped resins and makes the gage suitable for internal stress measurement of products made by combining epoxy resin and metal.Operating T emperature Range: 20 to 150°CDesigned to be bonded to the object under testing, the KTB/KTG gages can detect surface temperature change. The KTG is a self-bonding type and the KTB requires an adhesive or an adhesive tape to be bonded. These gages can connect to a strain amplifier for measurement.The KV gages are designed to be bonded to structures and materials under testing to measure the propagation length and speed of an expected or existing crack. Different from general strain gages, the KV gages have the grid cut as a crack develops and thereby change the resistance. (Utility model pending) Applicable Adhesives: CC-33A, PC-6KMPEmbeddable Gage KTBTemperature Gages KVCrack GagesKMP Gage Embeddable GageKTB Gage T emperature GageFeatures: • Wide temp. meas. range & highly accurate • Varied temp. transduc-ers can be designed to meet applications. • Small thermal capacitance & high responsibility • Can also be used as a detector for temp. control • Thermal characteristics of multiple channels can be detected in a short time.AdaptorsKV Gages Crack GagesKMP/KTB/KTG/KVGage Bonding Tool Kit GTK-77Gage Pressers G-MATE/Gage Picker G-PICKERG-MATE-BCompact Spot Welder GW-3CHow to form strain gage bridges。
