柴油机与涡轮增压器的匹配

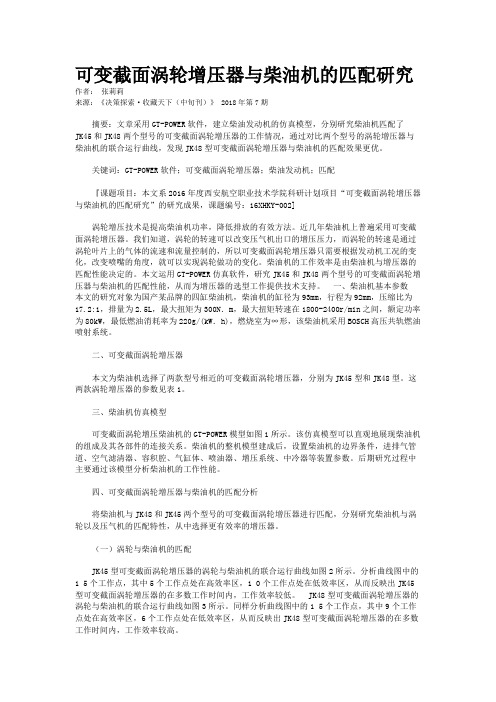

可变截面涡轮增压器与柴油机的匹配研究作者：张莉莉来源：《决策探索·收藏天下（中旬刊）》 2018年第7期摘要：文章采用GT-POWER软件，建立柴油发动机的仿真模型，分别研究柴油机匹配了JK45和JK48两个型号的可变截面涡轮增压器的工作情况，通过对比两个型号的涡轮增压器与柴油机的联合运行曲线，发现JK48型可变截面涡轮增压器与柴油机的匹配效果更优。

关键词：GT-POWER软件；可变截面涡轮增压器；柴油发动机；匹配『课题项目：本文系2016年度西安航空职业技术学院科研计划项目“可变截面涡轮增压器与柴油机的匹配研究”的研究成果，课题编号：16XHKY-002]涡轮增压技术是提高柴油机功率，降低排放的有效方法。

近几年柴油机上普遍采用可变截面涡轮增压器。

我们知道，涡轮的转速可以改变压气机出口的增压压力，而涡轮的转速是通过涡轮叶片上的气体的流速和流量控制的，所以可变截面涡轮增压器只需要根据发动机工况的变化，改变喷嘴的角度，就可以实现涡轮做功的变化。

柴油机的工作效率是由柴油机与增压器的匹配性能决定的。

本文运用GT-POWER仿真软件，研究JK45和JK48两个型号的可变截面涡轮增压器与柴油机的匹配性能，从而为增压器的选型工作提供技术支持。

一、柴油机基本参数本文的研究对象为国产某品牌的四缸柴油机，柴油机的缸径为93mm，行程为92mm，压缩比为17.2:1，排量为2.5L，最大扭矩为300N．m，最大扭矩转速在1800-2400r/min之间，额定功率为80kW，最低燃油消耗率为220g/(kW．h)，燃烧室为∞形，该柴油机采用BOSCH高压共轨燃油喷射系统。

二、可变截面涡轮增压器本文为柴油机选择了两款型号相近的可变截面涡轮增压器，分别为JK45型和JK48型。

这两款涡轮增压器的参数见表1。

三、柴油机仿真模型可变截面涡轮增压柴油机的GT-POWER模型如图1所示。

该仿真模型可以直观地展现柴油机的组成及其各部件的连接关系。

增压器与柴油机的匹配计算摘要发动机与增压器的匹配是否良好，对发动机的运行起着十分重要的作用。

本文主要的内容是用计算出发动机与增压器匹配的最佳运行点。

总结出各种匹配的要求和匹配不好的原因。

1. 增压参数的确定为了保证发动机与增压器的良好匹配，即达到预定的增压发动机各项性能指标，首先要正确确定增压参数。

增压参数主要有：1）增压压力K p 或压比K π；2）空气流量A m （Kg/s ）或容积流量V m （m³/s ）；3）涡轮前废气平均温度T t ；4）大气压力0p 和大气温度0t 。

增压参数中最重要的是通过计算正确确定流量A m 和压比K π。

如果流量A m 选择不当，不但使增压器与发动机匹配不好，更重要的是涡轮流通能力确定不当，从而导致增压压力K p 远离设计值。

而K π根据A m 计算得出，如果A m 确定不合适，将导致K π有较大的偏差。

正确确定K p 或K π也很重要，如果K p 选的过低，将造成达不到预定的增压发动机功率和出现发动机排气温度T t 过高的后果；如果K p 选的过高，又会导致过高的发动机最大爆发压力max p 以和增压器过高的转速。

在不同的地方大气压力0p 和大气温度0t 也是不相同的，这要根据当地的情况来决定，一般情况是取标准值。

[]81.1 用计算法确定增压参数增压后发动机所需要的空气流量A m （即压气机流量K m ）为K m =03600L g N s e e ⋅⋅∂⋅⋅η Kg/s (1—1) 式中 e g ——燃油消耗率，Kg/（Kw.h ）；∂——过量空气系数；s η——扫气效率。

另外，对四冲程发动机K m 又可表示为：s v K h K v n m ηηρ⋅⋅⋅⋅⋅=1201 (1—2) 式中 n ——发动机转速，r/min ；v η——发动机容积效率。

故压气机出口的空气密度：sv h K K v n m ηηρ⋅⋅⋅⋅=120 (1—3) 以式（2—1）求得的K m 代入式（2—3），即可求得K ρ。

废气涡轮增压技术是提高船用柴油机功率、降低燃油消耗率和减少排放的一项重要措施。

船用柴油机废气涡轮增压器是在某一确定的静态条件下设计的，当投入营运时随着环境条件的变化，必然会引起涡轮增压器性能的改变，出现诸如增压器工作不稳定、压气机出现喘振、废气涡轮出现阻塞、柴油机排气温度过高等现象，导致柴油机达不到预期的增压效果。

因此，柴油机与增压器的匹配是否良好，对柴油机的运行起着十分重要的作用。

一、WinGD低速柴油机与涡轮增压器的性能匹配所谓柴油机与增压器的匹配，严格来说应该是柴油机与增压系统的匹配,即柴油机和增压器的空气压力、流量等参数的合理匹配，使柴油机的性能（油耗率、排气温度、排放物等）达到最优。

WinGD公司要求所有不同额定功率转速点的柴油机都要进行增压器匹配试验，同时该匹配试验需在额定转速功率点进行。

5RT-flex50-D柴油机是WinGD公司推出的新型二冲程、单作用、可逆转、废气涡轮增压器、低速超长冲程船用低速柴油机，该柴油机与涡轮增压器性能匹配主要目的是使柴油机在不同工况下运行均能达到所需的扫气压力、增压器效率、工作在喘振裕度范围内，以确保船舶的安全运行。

1、增压器性能参数的换算（1）参考条件WinGD船用柴油机设计工况及参数计算是根据ISO3046标准确定的，进行增压器性能匹配所测的数据均须转换为ISO工况条件后再进行参数对比调节。

ISO标准工况参数如下:空气进口温度: T1≈25℃淡水冷却剂: t1≈35℃淡水冷却的扫气温度: T2=29℃海水冷却剂:t2≈35℃海水冷却的扫气温度: T3=25℃CMCR工况排气背压:P1=300mmWG≈300Pa（2）ISO工况下扫气压力p值根据5RT-flex50-D型柴油机调试指南要求，调整好爆压和NOX排放，然后再调节扫气压力。

额定扫气压力取决于柴油机额定功率点平均有效压力，各额定功率转速点ISO工况要求的额定扫气压力值参照WinGDR-Tuning软件中数值，R-Tuning软件标定了WinGD5RT-flex5O-D柴油机在ISO工况下所有功率转速点所要求的各项性能参数值。

第五章柴油机与涡轮增压器的匹配山东大学学院能源与动力工程学院能源与动力工程第五章柴油机与涡轮增压器的匹配本章的主要教学内容：1.增压特性匹配及联合运行线的调节2.增压柴油机的热负荷及解决途径3.增压柴油机的机械负荷及解决途径4.改善增压柴油机低工况及瞬态特性的途径第五章柴油机与涡轮增压器的匹配教学目的与要求:要求比较系统地掌握：增压特性匹配及联合运行线的调节；增压柴油机的热负荷及解决途径；增压柴油机的机械负荷及解决途径；改善增压柴油机低工况及瞬态特性的途径。

5.1 增压特性匹配及联合运行线的调节在压气机特性曲线上，将该工况下以增压比和空气流量表征的增压器和柴油机联合运 5.1.1 联合运行线行点确定下来，柴油机按某一特性运行时的所有工况点都可在压气机特性曲线上确定下来，形成增压器和柴油机联合工作后的联合运行线。

5.1 增压特性匹配及联合运行线的调节5.1.2 涡轮增压器与柴油机配合运行的基本要求5.1 增压特性匹配及联合运行线的调节5.1 增压特性匹配及联合运行线的调节5.1 增压特性匹配及联合运行线的调节5.1 增压特性匹配及联合运行线的调节5.1.3 联合运行线的调节5.1.3.1 涡轮喷嘴环出口通流面积的调整改变涡轮喷嘴环出口通流面积的方法是用改变运行线的方法适应压气机特性5.1 增压特性匹配及联合运行线的调节最佳喷嘴环出口流通面积寻找方法5.1 增压特性匹配及联合运行线的调节5.1.3.2 改变压气机扩压器的进口角改变压气机特性线的方法的方法适应运行线5.2 增压柴油机的热负荷及解决途径5.2.1 增压柴油机的热负荷问题5.2.2 热负荷的一种表达式5.2增压柴油机的热负荷及解决途径5.2 增压柴油机的热负荷及解决途径5.2.3 影响热负荷大小的主要因素分析5.2.4 降低热负荷的主要措施5.2 增压柴油机的热负荷及解决途径5.2.4.1 适当增大进、排气门叠开角5.2 增压柴油机的热负荷及解决途径5.2.4.2 增大叠开期内的进、排气管压力差5.2 增压柴油机的热负荷及解决途径5.2 增压柴油机的热负荷及解决途径5.2.4.3 增大进、排气门的时间-截面5.2 增压柴油机的热负荷及解决途径5.2 增压柴油机的热负荷及解决途径5.2.4.4 增压中冷5.2 增压柴油机的热负荷及解决途径5.2.4.5 强化冷却系统5.2 增压柴油机的热负荷及解决途径5.2.4.6 改善供油系统及燃烧系统5.2 增压柴油机的热负荷及解决途径5.3 增压柴油机的机械负荷及解决途径5.3.1 增压柴油机的机械负荷问题5.3 增压柴油机的机械负荷及解决途径5.3.2 降低机械负荷的途径5.3.2.1 适当降低柴油机的压缩比5.3 增压柴油机的机械负荷及解决途径5.3.2.2 适当减小供油提前角5.3 增压柴油机的机械负荷及解决途径5.3.2.3 调整涡轮增压器5.3 增压柴油机的机械负荷及解决途径5.3.2.4 优化供油系统5.3 增压柴油机的机械负荷及解决途径5.4 改善增压柴油机低工况及瞬态特性的途径5.4.1增压柴油机低工况性能分析5.4 改善增压柴油机低工况及瞬态特性的途径5.4.1增压柴油机低工况性能分析5.4 改善增压柴油机低工况及瞬态特性的途径5.4 改善增压柴油机低工况及瞬态特性的途径5.4 改善增压柴油机低工况及瞬态特性的途径5.4 改善增压柴油机低工况及瞬态特性的途径5.4.2 改善增压柴油机低工况性能的措施5.4 改善增压柴油机低工况及瞬态特性的途径5.4.2.2 采用高工况放气对车用发动机来说，为解决低工况的性能问题，较多采用如图所示的高工况放气系统。
