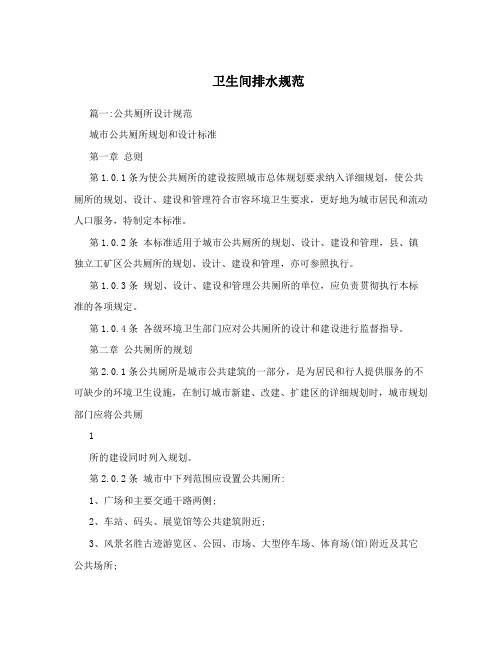

卫生间排水规范篇一:公共厕所设计规范城市公共厕所规划和设计标准第一章总则第1.0.1条为使公共厕所的建设按照城市总体规划要求纳入详细规划，使公共厕所的规划、设计、建设和管理符合市容环境卫生要求，更好地为城市居民和流动人口服务，特制定本标准。
第1.0.2条本标准适用于城市公共厕所的规划、设计、建设和管理，县、镇独立工矿区公共厕所的规划、设计、建设和管理，亦可参照执行。
第1.0.3条规划、设计、建设和管理公共厕所的单位，应负责贯彻执行本标准的各项规定。
第1.0.4条各级环境卫生部门应对公共厕所的设计和建设进行监督指导。
第二章公共厕所的规划第2.0.1条公共厕所是城市公共建筑的一部分，是为居民和行人提供服务的不可缺少的环境卫生设施，在制订城市新建、改建、扩建区的详细规划时，城市规划部门应将公共厕1所的建设同时列入规划。
第2.0.2条城市中下列范围应设置公共厕所:1、广场和主要交通干路两侧;2、车站、码头、展览馆等公共建筑附近;3、风景名胜古迹游览区、公园、市场、大型停车场、体育场(馆)附近及其它公共场所;4、新建住宅区及老居民区。
第2.0.3条公共厕所的相间距离或服务范围:主要繁华街道公共厕所之间的距离宜为300,500m，流动人口高度密集的街道宜小于300m，一般街道公厕之间的距离约750,1000m为宜;居民区的公共厕所服务范围:未改造的老居民区为100,150m，新建居民区为300,500m(宜建在本区商业网点附近)。
第2.0.4条公共厕所建筑面积规划指标:1、新住宅区内公共厕所:千人建筑面积指标为6,10m2;2、车站(含站前广场)、码头、体育场(馆)等场所的公共厕所:千人(按一昼夜最高聚集人数计)建筑面积指标为15,25m2;3、居民稠密区(主要指旧城未改造区内)公共厕所;千人建筑面积指标为20,30m2;4、街道公共厕所千人(按一昼夜流动人口计)建筑面积指标为5,10m2。
2第2.0.5条公厕的用地范围:距公厕外墙皮3m以内空地为公共厕所用地范围，如确因条件限制不能满足上述要求时，亦可靠近其它房屋修建。
表3.0.1管道图例3.0.2管道附件的图例宜符合表3.0.2的要求。
表3.0.2管道附件3.0.3管道连接的图例宜符合表3.0.3的要求。
表3.0.3管道连接3.0.4管件的图例宜符合表3.0.4的要求。
表3.0.4管件3.0.5阀门的图例宜符合表3.0.5的要求。
表3.0.5阀门3.0.6给水配件的图例宜符合表3.0.6的要求。
表3.0.6给水配件3.0.7 消防设施的图例宜符合表3.0.7的要求。
表3.0.7消防设施3.0.8卫生设备及水池的图例宜符合表3.0.8的要求。
表3.0.8卫生设备及水池3.0.9小型给水排水构筑物的图例宜符合表3.0.9的要求。
表3.0.9小型给水排水构筑物3.0.10给水排水设备的图例宜符合表3.0.10的要求。
表3.0.10给水排水设备3.0.11给水排水专业所用仪表的图例宜符合表3.0.11的要求。
表3.0.11仪表给水排水制图标准信息来源：建设部城市建设网关于批准《总图制图标准》等四本制图标准为国家标准的通知计标〔１９８７〕９６６号根据原国家建委（８１）建发设字第５４６号文的通知，由城乡建设环境保护部会同有关部门对《建筑制图标准》ＧＢＪ１—７３分专业进行了修订，并完成了总图等四个部分的修订工作。
经有关部门会审，现将修订后的《总图制图标准》ＧＢＪ１０３—８７、《建筑制图标准》ＧＢＪ１０４—８７、《建筑结构制图标准》ＧＢＪ１０５—８７和《给水排水制图标准》ＧＢＪ１０６—８７批准为国家标准，自一九八八年一月一日起施行，原《建筑制图标准》ＧＢＪ１—７３中的有关部分同时废止。
该四本标准由城乡建设环境保护部管理，其具体解释等工作由中国建筑标准设计研究所负责。
出版发行由我委基本建设标准定额研究所负责组织。
国家计划委员会一九八七年六月十七日修订说明本标准系根据原国家建委（８１）建发设字第５４６号文的通知，由我部中国建筑标准设计研究所会同电子工业部第十设计研究院编制而成。
混凝土新建排水沟施工方案一、施工前准备组织施工人员熟悉施工图纸，了解设计要求，确定施工顺序及技术要求。
检查施工现场，确保无障碍物和安全隐患。
准备施工所需的材料和机械设备，如混凝土、钢筋、挖掘机、铲车等。
做好施工现场的排水措施，防止施工期间积水。
二、施工测量根据施工图纸，在施工现场进行准确的测量，确定沟槽的位置、宽度、深度等。
设置明显的施工标记，以便施工人员明确施工范围。
三、沟槽开挖使用挖掘机或人工开挖沟槽，确保沟槽尺寸准确，边坡稳定。
沟槽开挖过程中，要随时检查沟槽的垂直度和水平度，确保沟槽质量。
开挖出的土方要及时清理，保证施工现场整洁。
四、排水沟框架建立根据设计要求，在沟槽内安装排水沟框架，确保框架的位置准确、稳定。
排水沟框架的安装要符合设计要求，保证排水沟的使用功能。
五、钢筋安装在排水沟框架内安装钢筋，确保钢筋的数量、间距、位置等符合设计要求。
钢筋的安装要牢固，不得有松动现象。
六、混凝土浇筑在钢筋安装完成后，进行混凝土浇筑。
混凝土浇筑前要确保模板、钢筋等符合设计要求。
混凝土浇筑要均匀、密实，不得有空洞、裂缝等缺陷。
混凝土浇筑完成后，要及时进行养护。
七、混凝土养护混凝土浇筑完成后，要及时进行养护，防止混凝土开裂、变形。
养护期间要保持混凝土表面湿润，避免阳光直射和风吹。
养护时间要符合规范要求，一般不少于7天。
八、土方回填在混凝土达到设计强度后，进行土方回填。
回填前要确保沟槽内无积水、杂物等。
回填时要分层填筑、压实，确保回填土的密实度符合设计要求。
回填完成后，要进行检查验收，确保排水沟的使用功能。
本施工方案仅供参考，具体施工过程中要根据实际情况进行调整和优化。
同时，施工过程中要注意安全、环保等方面的要求，确保施工质量和效益。
新建排水沟工程施工方案1. 项目背景随着城市化进程的不断推进，城市排水系统的建设变得越来越重要。
排水沟作为城市排水系统的重要组成部分，承担着将污水排放至污水处理站的重要任务。
本文档旨在提供新建排水沟工程施工方案。
2. 施工目标本工程的施工目标是新建排水沟，以解决城市污水排放问题。
具体目标如下：•建设一条排水沟，确保污水能够顺利流入污水处理站。
•施工过程中保证施工质量，确保排水沟的稳定和长久使用。
3. 规划与设计3.1 地理位置本工程的地理位置位于XX市XX区，具体位置如下：•经度：XX.XXXXX•纬度：XX.XXXXX3.2 施工时间预计施工时间为X个月，具体施工开始时间和完成时间将根据实际情况进行调整。
3.3 排水沟尺寸根据工程需求和设计要求，排水沟的尺寸如下：•长度：XXX米•宽度：XXX米•深度：XXX米根据设计要求和工程需求，本工程将使用以下材料：•混凝土：用于排水沟的基础和墙体施工。
•钢筋：用于混凝土的加固和增强。
•排水管道：用于将污水导入污水处理站。
4. 施工步骤4.1 前期准备•成立施工团队：根据工程规模，组建施工团队，确定施工负责人和相关负责人。
•采购材料：根据设计要求，采购所需的混凝土、钢筋和排水管道等材料。
•土地准备：对施工地进行土地清理、平整和标记。
•地基处理：根据土地情况，进行地基处理，确保地基的稳固和坚实。
•浇筑基础：将混凝土倒入基础区域，通过振捣和抹平确保基础的质量和密实度。
4.3 排水沟墙体施工•安装脚手架：在排水沟沟槽两侧安装脚手架，以便进行墙体施工。
•浇筑混凝土墙体：在脚手架上逐段浇筑混凝土，并使用抹光机械进行抹光。
•安装钢筋：在混凝土墙体内安装钢筋，增强墙体的强度和稳定性。
4.4 排水管道安装•开挖沟槽：在沟槽位置开挖沟槽，确保沟槽的深度和宽度符合设计要求。
•安装排水管道：将排水管道安装在沟槽内，并确保管道的连接紧密和平整。
•固定排水管道：使用支架和固定件固定排水管道，确保管道的稳定性和安全性。
新建排水沟工程施工方案一、项目概况排水沟工程是指为了解决地面积水、山洪泥石流等引发的灾害，保障人们生命和财产安全，改善城市环境，提高城市水文水质和城市生态环境质量而开展的工程。
我公司拟在XX市新建排水沟工程，总长10公里，主要用于解决城市污水排放和雨水排放问题。
二、施工单位简介我公司是一家经过国家相关部门批准的具备城市基础设施施工资质的专业施工单位，具备丰富的排水沟工程施工经验，拥有完备的工程施工队伍和设备。
三、工程施工内容1. 地面准备工作：清理施工现场，确保施工现场通畅，方便机械设备进出。
2. 工程测量：根据设计图纸进行测量，确定工程布置和标志，确保施工的准确性。
3. 排水沟挖掘：按设计要求进行排水沟的挖掘，保证排水沟的深度、宽度和坡度符合设计要求。
4. 沟底和坡面处理：对排水沟的底部和坡面进行清理和处理，确保排水沟的畅通和排水效果良好。
5. 排水沟支护：为了保证排水沟的稳定性和安全性，对排水沟进行支护，采取相应的支护措施。
6. 排水沟铺设：根据设计要求，对排水沟进行管道和排水设施的铺设，确保排水沟的排水效果。
7. 排水沟防水处理：对排水沟进行防水处理，确保排水沟的防水性能。
8. 地面还原和清理：施工结束后，对施工现场进行清理和还原，使施工现场恢复正常。
四、施工组织与管理1. 施工队伍安排：按照工程需要，合理组织施工队伍，确保施工人员的专业性和施工效率。
2. 施工管理：严格按照工程进度和质量要求进行施工管理，确保施工的质量和工期。
3. 安全生产：加强安全教育和管理，确保施工过程中的安全生产。
4. 施工设备使用：合理使用施工设备，定期进行设备检查和维护，确保施工设备的正常运转。
五、环境保护与污染治理1. 施工现场清理：定期清理施工现场，减少施工对环境的影响。
2. 污水处理：对施工中产生的污水进行合理处理，保证不对周边环境造成污染。
3. 废弃物处理：对废弃物进行分类处理，确保废弃物的合理处理和利用。
