地源热泵施工工艺方案

接，清楚的在地面上体现书井位及走向，并再次校核确认钻孔位置。

（3）如发现埋管部位下有地下管线或构筑物时，允许稍有偏差，可适当调整局部钻孔位置，并及时更正绘制最终钻孔定位图。

然后根据垂直埋管平面布置图以及钻孔定位图，最终确定钻孔及水平埋管沟槽的具体位置和埋管系统的标高。

现场钻孔定位图应报设计院、监理工程师和业主同意批准。

（4）当调整局部钻孔位置的位移较大时，应及时向现场监理工程师和业主反应。

设计院批准后方能更改井位。

（5）按照施工图纸标定换热孔的位置，在每口井位置钉40*40mm木桩，以保证打孔位置准确。

3.钻孔地下换热器孔的放线定位完毕后，确定地下换热器孔的位置树立钻机。

具体操作如下：3.1竖立钻机A. A.以钻孔点定位塔架底盘，采用水平尺对底盘横向、纵向进行找平，水平度≤0.5mm/m。

B. B.底盘定位后，安装塔架竖杆，利用铅锤和直尺测量塔架的垂直度，保证塔架竖杆垂直。

C. C.安装钻机头、钻机提升装置和钻头充水（泥浆）等附属装置。

D. D.按要求挖好沉淀池及泥水沟，并使其畅通。

泥浆坑开挖采用挖机或人工进行，钻井设备较多时候，泥浆坑内开挖要统一安排进行，不得现场随意乱挖。

泥浆坑距离地下换热器位置距离不宜过长，控制在5米以内即可。

E. E.对钻机及附属装置接电、接水管，对每台设备进行点试，确定转向。

各参数无误后方可启动钻机进行钻井施工。

3.2钻孔初期要遵循循序渐进原则，钻杆进尺要缓慢，并根据钻井进度及时清理钻孔四周的沙土，对泥浆沟内的沙土、石块等也要及时清理。

防止进入泥浆坑或重新被循环进入孔内。

当钻孔到一定深度，20米以下后，由于遇到中风化岩层，可根据钻机自身性能情况，调节钻速，提高钻井进深尺度。

3.3钻井过程中要时刻注意钻机的水平度，确保钻机树立稳定、水平。

如发现钻机出现倾斜，要立即停止钻孔。

调整钻井水平、垂直度后方可重新开钻。

防止钻孔出现倾斜、窜孔情况。

3.4钻孔期间更换钻杆时候，钻杆起重吊具与钻杆之间要连接牢固，挂钩要有锁紧装置，不得出现滑钩、脱钩现象，杜绝出现安全事故。

土壤源热泵施工工法一、前言地源热泵系统是随着全球性的能源危机和环境问题的出现而逐渐兴起的一门热泵技术。

它是一种通过输入少量的高位能(如电)，实现从浅层地能(土壤热能、地下水中的低位热能或地表水中的低位热能)向高位热能转移的热泵空调系统，被称为是21世纪的一项以节能和环保为特征的最具有发展前途的空调技术。

目前随着铁路建设水平的提高，越来越多的大型旅客站房采用大跨度网架屋面及玻璃幕墙结构，这种结构散热面大，对空调系统要求高。

采用传统分体式空调系统及集中中央空调系统虽然初期投资少，但运营成本高，综合考虑全生命周期成本，地源地泵空调系统具有更大的优势。

有研究数据表明，地源热泵系统相对家用分体空调器所增加的投资，在运营中用节约的电费偿还，偿还期只需4～5年。

铁路大型旅客站房采用地源热泵空调系统具有一定的技术经济合理性。

二、地源热泵系统特点1.资源可以再生利用。

2.运行费用低。

3.机房占地面积小，并可设在地下，节省建筑空间。

4.绿色环保，系统利用地球表面的浅层地热资源，没有燃烧，没有排烟及废弃物，清洁环保无任何污染。

5.自动化程度高。

6.一机多用，既可供暖，又可制冷，最大限度的利用了能源。

三、适用范围可用于工厂、车站、商场、宾馆、酒店、商务办公、娱乐场所、住宅小区、别墅、蔬菜养花大棚等各类建筑。

小到一、二百平米大到几十万平米，从单供暖、冷暖双供到冷暖及生活热水三供，都可以完美运行。

四、工艺原理土壤源热泵是利用地下土壤、地下水温度相对稳定的特性,冬季通过消耗少量的高位能量(电能)把土壤储存的低品位热能转移到需要供暖的室内;夏季却将室内的热量转移释放到土壤中,从而达到冬季供暖、夏季制冷的目的。

地源热泵的工作原理参见图。

五、施工工艺（一）工艺流程1.竖直管施工工艺：2.水平管施工工艺：（二）施工方法1、测量、放线及钻机就位钻孔测量定位，采用索佳SET210K 全站仪进行测量定位及孔口标高，并用木桩做好醒目标示，孔间距5.4m ×4.5m 。

第1篇一、工程概况本热泵工程旨在为用户提供高效、节能、环保的供暖和制冷解决方案。

工程地点位于XXX，工程规模为XXX平方米。

本方案依据《采暖通风与空气调节设计规范》GB50019-2003、《通风与空调工程施工质量验收规范》GB50243-2002等相关规范和标准进行编制。

二、施工组织设计1. 施工队伍：成立专业的施工队伍，包括施工队长、技术员、施工员、质量员、安全员等。

2. 施工进度：按照工程进度计划，合理安排施工顺序，确保工程按期完成。

3. 施工现场管理：加强施工现场管理，确保施工安全、文明、有序。

三、施工方案及技术措施1. 施工准备（1）材料准备：根据工程图纸和施工方案，准备所需材料，如管道、阀门、保温材料等。

（2）设备准备：检查设备性能，确保设备正常运行。

（3）施工图纸及技术交底：组织施工人员学习施工图纸和施工方案，进行技术交底。

2. 施工工艺（1）管道安装：按照设计要求，进行管道安装，确保管道连接牢固、密封。

（2）阀门安装：按照设计要求，安装阀门，确保阀门启闭灵活、密封。

（3）保温材料安装：按照设计要求，安装保温材料，确保保温效果。

（4）设备安装：按照设计要求，安装热泵设备，确保设备安装牢固、运行平稳。

3. 施工重点及难点（1）管道安装：管道安装过程中，要注意管道的连接、保温和固定，确保管道运行安全。

（2）设备安装：设备安装过程中，要注意设备的水平、垂直度和连接，确保设备运行平稳。

（3）调试与试运行：调试过程中，要注意系统运行参数的调整，确保系统运行稳定。

四、质量控制措施1. 材料质量控制：对进场材料进行严格检验，确保材料符合设计要求。

2. 施工过程控制：对施工过程进行监督检查，确保施工质量。

3. 验收与整改：对施工完成后的工程进行验收，对不合格项进行整改。

五、安全文明施工措施1. 施工现场安全：严格执行安全操作规程，确保施工安全。

2. 施工现场文明：保持施工现场整洁，文明施工。

3. 环境保护：采取措施减少施工对环境的影响，确保环境保护。

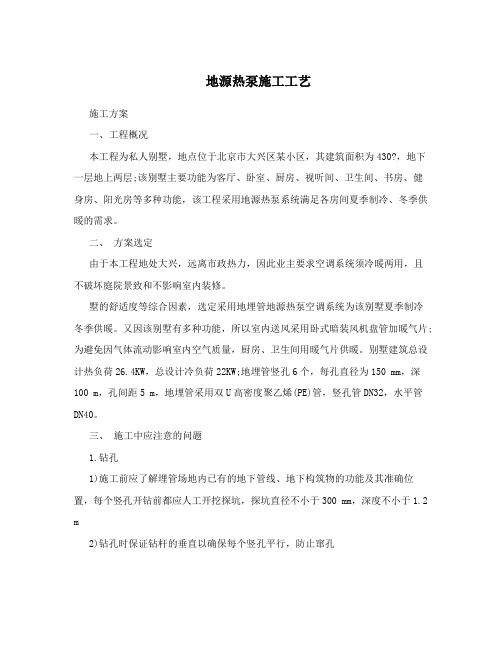

地源热泵施工工艺施工方案一、工程概况本工程为私人别墅，地点位于北京市大兴区某小区，其建筑面积为430?，地下一层地上两层;该别墅主要功能为客厅、卧室、厨房、视听间、卫生间、书房、健身房、阳光房等多种功能，该工程采用地源热泵系统满足各房间夏季制冷、冬季供暖的需求。

二、方案选定由于本工程地处大兴，远离市政热力，因此业主要求空调系统须冷暖两用，且不破坏庭院景致和不影响室内装修。

墅的舒适度等综合因素，选定采用地埋管地源热泵空调系统为该别墅夏季制冷冬季供暖。

又因该别墅有多种功能，所以室内送风采用卧式暗装风机盘管加暖气片;为避免因气体流动影响室内空气质量，厨房、卫生间用暖气片供暖。

别墅建筑总设计热负荷26.4KW，总设计冷负荷22KW;地埋管竖孔6个，每孔直径为150 mm，深100 m，孔间距5 m，地埋管采用双U高密度聚乙烯(PE)管，竖孔管DN32，水平管DN40。

三、施工中应注意的问题1.钻孔1)施工前应了解埋管场地内已有的地下管线、地下构筑物的功能及其准确位置，每个竖孔开钻前都应人工开挖探坑，探坑直径不小于300 mm，深度不小于1.2 m2)钻孔时保证钻杆的垂直以确保每个竖孔平行，防止窜孔3)本工程地处大兴，砂层较多，为防止竖孔塌陷和渗水，钻孔进行中适时向钻孔内注入黏土，以提高成孔质量和缩短成孔时间2. 竖直下管1)下管前必须对所有管材进行试压，不小于0.6MPa，稳压15分钟，压力不降，不渗不漏，认为合格2)下管后回填前应及时对PE管试压，合格后方可进行下一个孔的开钻;(注:在钻第三个孔时才对前两个下孔的管进行试压，结果有一个不合格，管子无法拔出，浪费了一个竖孔，只好再增钻一个竖孔)3)为防止孔内泥沙沉积，减少孔的有效深度，钻孔完毕后，应及时下管，并采取防止PE管上浮的固定措施4)试压合格后，及时密封U形管的四个开口端部，U形管以每组对分别绑好，方便以后管道联接3.水平铺管、管道联接1)水平地埋管可不设坡度，最上层埋管顶部应在冻土层以下0.4m，且距地面不小于0.8m,供回水环路集管的间距不小于0.6m2)管道联接目前常采用专用设备进行电熔焊接和热熔焊接。

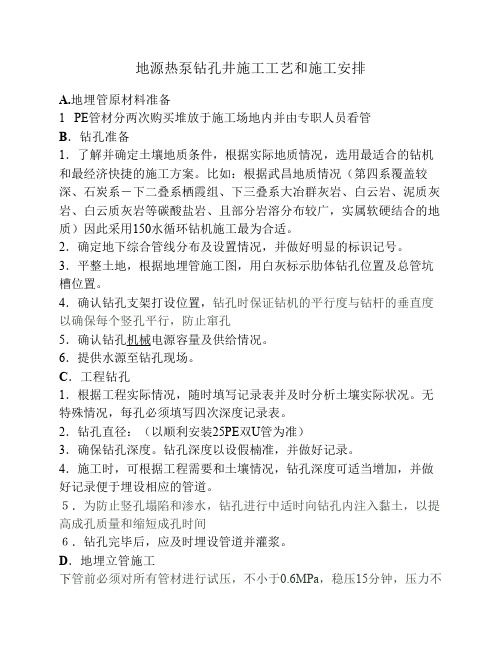

地源热泵钻孔井施工工艺和施工安排A.地埋管原材料准备1 PE管材分两次购买堆放于施工场地内并由专职人员看管B．钻孔准备1．了解并确定土壤地质条件，根据实际地质情况，选用最适合的钻机和最经济快捷的施工方案。

比如：根据武昌地质情况（第四系覆盖较深、石炭系－下二叠系栖霞组、下三叠系大冶群灰岩、白云岩、泥质灰岩、白云质灰岩等碳酸盐岩、且部分岩溶分布较广，实属软硬结合的地质）因此采用150水循环钻机施工最为合适。

2．确定地下综合管线分布及设置情况，并做好明显的标识记号。

3．平整土地，根据地埋管施工图，用白灰标示肋体钻孔位置及总管坑槽位置。

4．确认钻孔支架打设位置，钻孔时保证钻机的平行度与钻杆的垂直度以确保每个竖孔平行，防止窜孔5．确认钻孔机械电源容量及供给情况。

6．提供水源至钻孔现场。

C．工程钻孔1．根据工程实际情况，随时填写记录表并及时分析土壤实际状况。

无特殊情况，每孔必须填写四次深度记录表。

2．钻孔直径：（以顺利安装25PE双U管为准）3．确保钻孔深度。

钻孔深度以设假楠准，并做好记录。

4．施工时，可根据工程需要和土壤情况，钻孔深度可适当增加，并做好记录便于埋设相应的管道。

５．为防止竖孔塌陷和渗水，钻孔进行中适时向钻孔内注入黏土，以提高成孔质量和缩短成孔时间６．钻孔完毕后，应及时埋设管道并灌浆。

D．地埋立管施工下管前必须对所有管材进行试压，不小于0.6MPa，稳压15分钟，压力不降，不渗不漏，认为合格2下管后回填前应及时对PE管试压，合格后方可进行下一个孔的开钻；（防止时间过长ＰＥ管不合格时无法拔出时造成废孔）3为防止孔内泥沙沉积，减少孔的有效深度，钻孔完毕后，应及时下管，并采取防止PE管上浮的固定措施4试压合格后，及时密封U形管的四个开口端部，U形管以每组对分别绑好，方便以后管道联接４管材采用HDPE高密度聚(gao mi du ju)乙烯材料（SDR11），所有的聚乙烯管都要用专用的热熔设备进行热熔连接。

房山地源热泵井施工方案一、引言地源热泵是一种利用地下地热能进行供暖、供水和制冷的环保节能技术。

而地源热泵的一个重要组成部分就是地源热泵井，它起到了与地下热能交换的作用。

本文档旨在介绍房山地源热泵井施工方案，包括施工前准备、施工流程及材料、质量控制等内容。

二、施工前准备2.1 确定施工地点在施工前，需要先明确地源热泵井的具体施工地点。

施工地点需要考虑地热资源的分布、地下水位、地质条件等因素。

通常情况下，房山地区的地下水位较低，地热资源较为丰富，适合地源热泵井的施工。

2.2 地质勘察与设计在确定施工地点后，需要进行地质勘察，了解地层结构和地下水状况，以便进行合理的设计。

地质勘察应包括地震、地下水位、土层分布、岩性等方面的调查。

基于勘察结果，进行地源热泵井的设计，包括井深、井径等参数。

2.3 材料准备根据设计要求，准备所需的施工材料。

主要包括钢管、水泥、绳索、井壁材料等。

三、施工流程及材料3.1 井斜钻进在施工开始前，先进行井斜钻进。

根据设计要求，钻孔的倾角和方位角进行钻进。

钻进材料使用合适的硬质钢钻头，使用液压钻机进行操作。

3.2 钻井套管井斜钻进完成后，需进行钻井套管工作。

首先，根据需要，选择合适的套管材料，常用的有钢管和塑料套管。

然后，将套管从井口拖入钻井孔中，直到到达合适深度。

最后，固定套管，使用水泥浆进行灌注固结。

3.3 井底封隔钻井套管完毕后，进行井底封隔。

目的是避免地下水的混合，同时增加热交换面积。

使用合适的井底封隔材料进行封堵，常用的有混凝土、玻璃纤维等。

3.4 管子安装在完成井底封隔后，进行管道的安装工作。

将地源热泵系统的管道通过井眼引入井中，保证管道的安全牢固。

在操作过程中，要注意保持管道的密封性，并依据设计要求进行固定和保护措施。

3.5 灌浆固结管子安装完成后，进行灌浆固结工作。

使用专用灌浆设备，将适量的水泥浆通过管道灌注到井眼和套管之间，保持井壁的牢固和稳定。

四、质量控制4.1 施工资质施工人员必须具备相应的资质和证书，熟悉施工工艺和操作规程。

地源热泵的施工工艺及流程介绍地源热泵（Ground Source Heat Pump，简称GSHP）是一种利用地热能进行供暖、制冷和热水供应的环保高效能设备。

在建筑领域，GSHP具有广泛的应用前景，因其能有效利用地下的可再生能源，节约能源消耗，并减少对环境的污染。

本文将针对地源热泵的施工工艺及流程进行详细介绍。

一、地源热泵施工前的准备工作在进行地源热泵的施工前，需要进行充分的准备工作，包括以下几个方面：1. 系统设计：根据建筑的需求和施工环境条件，设计地源热泵系统的规模和参数，确定热泵的型号和数量以及地源井的布置方式。

2. 土壤调查：进行地下水文地质勘察，了解地下水位、土层结构和热导率等参数，为后续的施工提供基础数据。

3. 资料准备：准备地源热泵系统的相关技术资料和图纸，包括热泵机组的选择说明、施工方案和安装图纸等。

二、地源热泵的施工工艺1. 地井施工：根据设计要求，在选定的位置进行地源井的钻探和施工。

通常采用的方式包括钻孔、挖井和打桩等，以获取地热能的供给。

2. 管路敷设：将地源井中的热交换管路与地源热泵机组之间的管路进行连接。

注意要确保管路布局合理、管道质量可靠，并进行必要的保温处理。

3. 机组安装：将地源热泵机组与建筑内部的供热设备进行连接，安装好冷热水管道和电气控制系统，并进行必要的漏水测试和质量检查。

4. 系统调试：对地源热泵系统进行全面调试，包括机组的运行试验、水流调节和温度控制等。

调试后必须进行系统运行的稳定性测试，确保系统工作正常。

5. 竣工验收：在完成施工后，进行地源热泵系统的竣工验收，包括技术指标的检测、性能测试和报告的编制等。

三、地源热泵施工流程地源热泵施工的流程可以概括为以下几个步骤：1. 施工准备：根据施工方案和设计要求，组织施工人员和材料，并对工地进行清理和标识。

2. 钻井或挖井：按照设计要求进行地源井的钻孔或挖掘，注意地下管线和设备的布置安全。

3. 地源井管道敷设：将地源井中的热交换管路与地源热泵系统内部的管道进行连接，并进行质量检查。

地源热泵施工工艺方案地源热泵是一种利用地下能源进行采暖和制冷的系统。

它通过地下热交换器将地下的能量转移至供暖和制冷系统，实现能源的高效利用。

下面是地源热泵施工工艺方案的详细介绍。

一、方案准备和设计1.了解施工地点的地质条件，包括土壤类型、含水层情况和地下水位等，以确定地源热泵系统的设计参数。

2.根据施工地点的用途和需求，确定地源热泵系统的供暖和制冷负荷，以确定系统的规模和设计参数。

3.根据地源热泵系统的设计要求，选择适合的地下热交换器类型，包括水平地源热泵和垂直地源热泵。

4.进行地源热泵系统的详细设计，包括地下管道布置、泵站和系统控制等。

二、地下热交换器施工1.挖掘地下热交换器的孔洞，根据设计要求和土壤情况确定孔洞的深度和直径。

2.地下热交换器采用U型管或直管两种形式：U型管通过一端开口填充导热填料，形成导热固定埋管；直管则需固定管件，填充导热固定埋管。

根据实际情况选择合适的地下热交换器形式。

3.在地下热交换器孔洞中安装地下热交换器，保证管道连接紧密，并使用导热填料填满间隙，以提高热交换效率。

4.安装地下热交换器后，进行相应的地下管道布置和连接。

地下管道要保证斜度和抢险流量的要求，确保系统的正常运行和排水。

5.完成地下管道布置和连接后，进行地下热交换器系统的压力测试，确保系统的密封性和安全性。

三、泵站和系统控制1.设计和安装地源热泵系统所需要的泵站和配套设备。

泵站包括水泵、换热器、膨胀水箱等。

根据系统的需要，选择适合的设备并进行安装。

2.进行地源热泵系统的管道布置和连接。

地源热泵系统包括供暖回水管道、制冷回水管道和热泵输水管道等。

3.安装和调试地源热泵系统的控制系统，包括温控器、传感器和阀门等。

控制系统要能够准确地感知和调节系统的温度和压力，以实现系统的高效运行。

四、系统调试和运行1.对地源热泵系统进行综合测试和调试，包括压力测试、水质测试和系统运行性能测试等。

确保系统的完整性和正常运行。

2.进行地源热泵系统的性能测试和评估，包括系统的热效率、制冷效率和运行能耗等。

地源热泵垂直埋管施工工法地源热泵是一种利用地下地热资源进行能量转换的热泵系统。

而地源热泵垂直埋管施工工法则是地源热泵系统中常用的一种施工方式。

下面将从施工过程、优势和注意事项三个方面来介绍地源热泵垂直埋管施工工法。

一、施工过程地源热泵垂直埋管施工工法主要包括以下几个步骤：1. 场地勘测：首先需要对施工场地进行勘测，确定垂直埋管的位置和数量。

这需要考虑场地的土壤类型、地下水位、地下管线等因素。

2. 孔洞挖掘：根据勘测结果，在场地上挖掘一定深度的孔洞。

孔洞的深度一般为30米以上，以保证地下温度的稳定性。

3. 埋管安装：在孔洞中安装地源热泵垂直埋管。

埋管一般采用高密度聚乙烯管材，管材之间应保持一定的间距，以充分利用地下热能。

4. 固定封装：安装完地源热泵垂直埋管后，需要进行固定封装。

这可以通过灌注混凝土或其他材料来加固管道，以确保其稳定性和密封性。

5. 系统连接：连接地源热泵系统的其他部件，如热泵机组、管道和散热器等。

确保系统能够正常运行并实现能量转换。

二、优势地源热泵垂直埋管施工工法具有以下几个优势：1. 空间利用率高：地源热泵垂直埋管可以在较小的场地内实现能量转换，不需要占用大量的土地资源。

2. 系统效率高：地源热泵垂直埋管可以充分利用地下地热资源，提高系统的工作效率和能量利用率。

3. 环保节能：地源热泵系统不需要使用化石燃料，减少了对环境的污染，具有较高的环保性和节能性。

4. 维护成本低：地源热泵系统的运行成本相对较低，维护保养也比较简单方便。

三、注意事项在进行地源热泵垂直埋管施工时，需要注意以下几个问题：1. 场地选择：选择合适的场地进行施工，考虑到土壤类型、地下水位和地下管线等因素，并避免选择存在地质灾害隐患的区域。

2. 施工质量：确保施工工艺和材料符合相关标准，保证地源热泵垂直埋管的稳定性和密封性。

3. 施工安全：施工过程中要注意安全措施，确保工人的人身安全和设备的安全运行。

4. 系统运行监测：地源热泵系统的运行需要进行监测和调整，以确保系统的稳定运行和能量转换效果。

地源热泵施工方案（一）工程项目的综合说明工程概况：施工组织设计编制依据：依据设计文件的要求,本招标工程项目的材料、设备、施工须达到下列现行中华人民共和国以及天津市的工程建设标准、规范的要求（1）、《民用建筑供暖通风与空气调节设计规范》GB 50736-2012（2）、《通风与空调工程施工质量验收规范》GB50243-2002（3）、《公共建筑节能设计标准》GB50189-2015（4）、《天津市公共建筑节能设计标准》DB29-153-2010（5）、《地源热泵系统工程技术规范》GB50366-2005（6）、《全国民用建筑工程设计技术措施暖通空调动力》（2009年版）（7）、《城市热力网设计规范》CJJ28-2004（8）、《高密度聚乙烯外护管聚氨酯泡沫塑料直埋保温管》CJ/T114-2000（9）、《供暖通风设计手册》（二）劳动力和材料投入计划及其保证措施劳动力和材料计划与进度计划呼应，以便能够满足施工需要，调配投入计划能够做到合理、准确，能够保证施工顺利、正常的进行。

1、物资采购、检验和保管1.1采购物资的物资供应商控制在本工程施工过程中，为我方提供采购物资的供货商均经过符合规定程序的评审，在对其企业资质、资信、规模、产品结构、市场信誉、技术标准、历年使用的质量情况、售后服务等多方面的评价合格后，作为我方的合格物资分供应商。

对建设单位提出否定意见的物资供货商，我方将无条件取消其本工程合格物资供应的资格。

1.2采购物资的质量控制我方用于本工程的采购物资（含各类外加工件）都经过进货质量检查验收，验收的方式有货源处检验和施工现场进货检验，所有物资的检验结果都将被记录，检验不合格的产品有隔离、标识和处置规定，保证不将不合格品用于本工程。

物资采购前要经过建设单位的评审和确认。

对所有原材料的质保书、成分清单、原材料的检验，严格按国家、行业有关规范、标准以及技术检验制度等规定进行检验或收集。

建设单位有权对我方的采购物资进行验证，该验证既不减轻我方提供合格产品的责任，也不排除建设单位其后的拒收。
