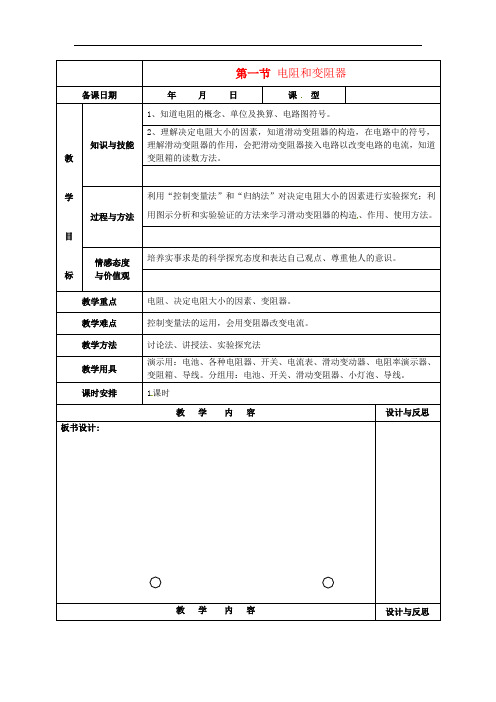

第一节电阻和变阻器备课日期年月日课型教学目标知识与技能1、知道电阻的概念、单位及换算、电路图符号。

2、理解决定电阻大小的因素，知道滑动变阻器的构造，在电路中的符号，理解滑动变阻器的作用，会把滑动变阻器接入电路以改变电路的电流，知道变阻箱的读数方法。

过程与方法利用“控制变量法”和“归纳法”对决定电阻大小的因素进行实验探究；利用图示分析和实验验证的方法来学习滑动变阻器的构造、作用、使用方法。

情感态度与价值观培养实事求是的科学探究态度和表达自己观点、尊重他人的意识。

教学重点电阻、决定电阻大小的因素、变阻器。

教学难点控制变量法的运用，会用变阻器改变电流。

教学方法讨论法、讲授法、实验探究法教学用具演示用：电池、各种电阻器、开关、电流表、滑动变动器、电阻率演示器、变阻箱、导线。

分组用：电池、开关、滑动变阻器、小灯泡、导线。

课时安排1课时教学内容设计与反思板书设计:教学内容设计与反思一、复习导入:上一章我们初步学习了电路的有关知识，这一章我们接着来进一步探究电路。

首先我们来学习电阻。

二、讲授新课:（一）电阻电阻：导体对电流有阻碍作用，这种阻碍作用就叫电阻。

电阻符号：R电阻单位：国际单位欧姆，简称欧符号“Ω”表示。

其它单位：千姆（KΩ）兆姆（MΩ）1KΩ=1000Ω 1MΩ=1000000Ω（二）电阻的大小与哪些因素有关猜想：（由学生回答，教师补充）1.可能与长度有关，越长电阻越大。

2.可能与粗细有关，越粗电阻越大。

3.可能与材料有关。

制定计划与进行实验：问：为了验证猜想1可以怎样来实验呢？为了避免如粗细，材料等影响，我们用相同粗细，相同材料的不同长度的导线，当电压一定时，看哪一根流过的电流大，则它的电阻就小。

教师请两个同学配合进行演示，然后分析得出结论。

同样的办法得出横截面积、材料对电阻的影响。

问：刚开灯的时候灯泡亮些或暗些？要亮一些。

问：说明这时灯丝的电阻较大或者较小？较小。

问：这前后变化了的只是灯丝的温度，说明电阻的大小还与什么因素有关？介绍电阻如何受温度的影响：大多数的电阻随温度的升高而增大。

九年级物理全册15.1 电阻和变阻器教案（新版）沪科版编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（九年级物理全册15.1 电阻和变阻器教案（新版）沪科版）的内容能够给您的工作和学习带来便利。

同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。

本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为九年级物理全册15.1 电阻和变阻器教案（新版）沪科版的全部内容。

第1节电阻和变阻器一、教学目标：1．知道电阻是表示导体对电流阻碍作用大小的物理量．2．知道电阻的单位，能进行电阻的不同单位之间的变换．3．理解电阻的大小决定于导体的材料、长度、横截面积和温度．能根据决定电阻大小的因素，判断、比较不同导体电阻的大小．4．知道常见的几种变阻器，理解滑动变阻器的工作原理5．会阅读说明书，能按照说明书了解滑动变阻器的构造，学会使用滑动变阻器,并能通过尝试、总结，概括出正确的使用方法。

6．了解超导现象及其运用二、教学重、难点：重点：研究决定电阻大小的因素与导体电阻的关系,滑动变阻器的使用方法难点:理解电阻的概念,了解滑动变阻器的构造和原理三、教学过程:一、引入新课思考：1.同一盏灯泡，第一次连接在一节电池两端，第二次连接在两节电池的两端,哪次亮?为什么？两次什么相同？什么不同?2。

两盏不同的灯泡，都连接在同一个电源的两端,亮度是否相同？为什么?两次什么相同？什么不同?你知道这些是如何实现的吗？?生:舞台灯光的亮度需要调节，收音机的音量需要调节，电扇的转速也需要调节……师：是通过改变电路中电流大小来实现的。

二、进行新课师：我想设计一个调光灯要调控灯的亮度,就要调控通过灯泡的电流,怎样才能改变电路中电流的大小呢？探究改变电路中电流的大小猜一猜能有几种方法改变电流大小？试验器材与电路图归纳总结1、电路中接入同一导体时，_____________,即改变导体两端的______可以改变电路中电流的大小.2、保持电路两端电压相同时，改变___________________，可以改变电路中电流的大小.（1）、电阻概念的建立1、概念：物理学中用电阻表示导体对电流的阻碍作用，导体的电阻越大，它对电流的阻碍作用就越大.2、电阻的符号：R3、元件符号：4、电阻的单位：5、常用单位：学生猜想：影响导体电阻大小的因素有哪些呢?长度、材料、横截面积师：能选出适当的导体吗？1、如何通过实验比较导体电阻的大小呢？2、 如何利用控制变量法来研究影响电阻的大小的因素以及影响的程度呢？探究电阻与长度的关系探究电阻与横截面积的关系电阻的大小与导体的长度、横截面积和材料的性质有关，电阻是导体本身的一种性质。

第15章探究电路第1节电阻和变阻器第1课时电阻1.知道电阻的概念、符号、单位及其换算.2.探究影响导体电阻大小的因素.一、电阻【自主预习】阅读课本第91页内容,完成下列填空:1.电阻表示导体对电流的阻碍作用.2.电阻通常用字母R表示,单位是欧姆,简称欧,符号是Ω,常用单位还有千欧(kΩ)和兆欧(MΩ).1 kΩ=103Ω,1MΩ=106Ω.3.具有一定电阻值的元件叫做电阻器,也叫做定值电阻,其电路图符号为.【教师】学习电流和电压时,都把它们类比成水流和水压.水在水管中流动会受到阻力,同样,电荷在导体中定向移动也会受到阻力,这种阻力就叫做电阻.【跟踪训练】在以下四位科学家中,以其名字命名电阻单位的是( B )A.焦耳B.欧姆C.瓦特D.牛顿二、电阻的大小与哪些因素有关【自主预习】阅读课本第92、93页内容,完成下列填空:1.导体电阻的大小与导体的横截面积有关(填“有关”或“无关”),在其他条件相同时,导体的横截面积越大,电阻越小.2.导体电阻的大小与导体的长度有关(填“有关”或“无关”),在其他条件相同时,长度越长,电阻越大.3.导体电阻的大小与导体的材料有关.4.在其他条件相同时,电阻较小的材料导电性能较强.【小组讨论】各小组同学分工合作,完成如图所示的实验.(1)选用a、b两根材料和长度相同、横截面积不同的导线,分别将它们接入电路中,观察电流表的示数.比较流过横截面积不同的导线电流的大小.(2)选用a、c两根长度不同、横截面积和材料相同的导线,分别将它们接入电路中,观察电流表的示数.比较流过长度不同的导线电流的大小.(3)选用c、d两根长度相同、横截面积相同但材料不同的导线,分别将它们接入电路中,观察电流表的示数.比较流过材料不同的导线电流的大小.分析电流表的示数变化,说明电阻的大小与导体的长度、横截面积、材料有什么关系.【教师】1.导体的电阻大小决定于导体本身,一般由材料、长度、横截面积等因素决定,有时还需要考虑温度对导体电阻的影响.实验探究的过程中要用到控制变量法,同时利用电流表示数的大小反映电阻的大小,用到了转换法.2.电阻是导体本身的一种性质.电阻的大小与外界加给它的电压、电流无关.【跟踪训练】1.用同种材料制成的粗细均匀的某段金属导体,对于其电阻大小,下列说法正确的是( D )A.当导体两端电压和通过导体的电流为零时,导体的电阻为零B.当导体被均匀拉长至原来的二倍时,它的电阻减小为原来的一半C.电阻是导体本身的一种性质,所以温度不论如何变化,它的电阻也不可能为零D.电阻是导体本身的一种性质,与电压和电流无关2.如图所示的钨丝是将一个白炽灯去除玻璃罩制成的,闭合开关S,小灯泡L发光,钨丝不发光,向钨丝吹气时,小灯泡L变亮,用酒精灯给钨丝加热,小灯泡L逐渐变暗直至熄灭,由实验可知 ( B )A.钨丝的电阻随温度升高而减小B.向钨丝吹气时,钨丝电阻变小C.给钨丝加热时,电路中的电流变大D.小灯泡L发光而钨丝不发光是因为通过钨丝的电流小于小灯泡L的电流3.如图所示是探究影响导体电阻大小因素的实验装置图,实验中分别把a、b、c、d四根导线接入电路,其中导线a、b、d长度相同,a、b、c粗细相同,b、d粗细不同.(1)该实验是通过观察电流表的示数来间接比较导线电阻的大小,这种科学研究问题的方法是转换法.(2)选用b、c两根导线分别接入电路中进行实验,是为了探究电阻大小跟导体的长度有关.(3)选用a、b两根导线分别接入电路中进行实验,是为了探究电阻大小跟导体的材料有关.(4)选用b、d两根导线分别接入电路中进行实验,是为了探究电阻大小跟导体的横截面积有关.第2课时变阻器1.知道滑动变阻器的结构、原理、电路图符号.2.理解滑动变阻器的作用,会正确使用滑动变阻器.3.知道电阻箱的用途,会读电阻箱的示数.变阻器【自主预习】阅读课本第94、95页内容,完成下列填空:1.实验中常用的变阻器是通过改变接入电路的电阻丝的长度来改变电阻的.2.实验室常用的变阻器是滑动变阻器和电阻箱.3.滑动变阻器在电路中的符号是,电阻箱在电路中的符号是.【小组讨论】各小组同学分工合作,观察滑动变阻器(如图所示),并完成下列问题的讨论:(1)电阻丝什么位置的绝缘漆被刮去了?答:与滑片P接触处的电阻丝的绝缘漆被刮去了.(2)哪两个接线柱之间的电阻是不变的?答:接A、B两个接线柱时,电阻是不变的.(3)哪两个接线柱之间的电阻很小,几乎是零?答:接C、D两个接线柱时,电阻很小,几乎为零.(4)当接线柱A、D接入电路时,哪段电阻丝接入电路?向哪个方向移动时电阻变大?答:PA段电阻丝接入电路,向B端移动时电阻变大.(5)滑动变阻器接入电路时,能改变电阻的接法一共有多少种?答:能改变电阻的接法有4种:AC、AD、BC、BD.【教师】1.滑动变阻器连入电路时应采用“一上一下”两个接线柱的接法,即在滑动变阻器上、下各两个接线柱中分别选一个接入电路.2.电阻变化情况可概括为“近小远大”,这里的“近”与“远”指的是滑片与连入电路的下接线柱之间的距离,“大”与“小”指连入电路的电阻变大或变小.3.要使滑动变阻器和用电器中的电流相同,滑动变阻器应该与用电器串联.4.通常在使用滑动变阻器前应将电阻调节到最大.5.滑动变阻器通过改变电路中的电阻可以改变电路中的电流.【跟踪训练】1.如图所示,当滑动变阻器的滑片P向左移动时,能使电路中的电阻变小的接法是 ( D )2.如图所示,电阻箱读数为608Ω.3.如图所示电路,导线a的一端固定连接在铅笔芯上,当导线b的一端在铅笔芯上左右移动时,灯泡亮暗会发生变化.这个实验说明铅笔芯是导体(填“导体”或“绝缘体”),还能说明导体的电阻与导体长度有关,受此启发,人们制造了一种可以改变电阻的元件,叫做滑动变阻器.4.用笔画线代替导线,将图中元件连接成电路,要求:向右移动滑片,灯泡变亮.答案:如图所示.第2节科学探究:欧姆定律第1课时电流的大小与哪些因素有关1.研究电流与电压的关系.2.研究电流与电阻的关系.一、研究电流与电压的关系【自主预习】阅读课本第97、98页内容,完成下列填空:1.要研究通过电阻的电流I怎样随着电阻两端的电压U的改变而变化,需要保持电阻一定,改变电阻两端的电压.2.在电阻一定的情况下,通过导体的电流与导体两端的电压成正比. 【小组讨论】各小组同学分工合作,完成如下实验.(1)用一节干电池给一个小灯泡供电和用两节同样的干电池串联起来给这个小灯泡供电,观察灯泡亮度有何不同.此实验说明:通过导体的电流大小与加在它两端的电压有关,电压越大,电流越大.(2)想一想,如果用干电池做实验,怎样改变电压?如果用学生电源做实验,怎样改变电压?如果用滑动变阻器,怎样改变电阻两端的电压?答:改变干电池的节数;改变学生电源的电压;移动滑动变阻器的滑片P.(3)按如图所示的电路图连接实物图,此时开关应处于断开状态.保持定值电阻R=10 Ω不变,闭合开关S后,调节滑动变阻器R',得到多组电压、电流数据.在分析数据的基础上看看电流与电压有何关系.答:在电阻一定时,导体中的电流与导体两端的电压成正比.【教师】1.实验中用到控制变量法.2.电阻的阻值不变,随着电压表示数的增加,电流表的示数也相应地增大,并且和电压增大的倍数相同.每次电压除以电流的值都近似等于电阻的值.【跟踪训练】1.研究电流与电压关系时,用如图所示的电路,要求“保持电阻不变”,在进行“保持电阻不变”这一步骤时,实验要求是 ( C )A.保持R'的滑片位置不动B.保持R的电压不变C.保持R不变,调节R'的滑片到不同位置D.保持电路中的电流不变2.在探究电流与电压关系的实验中,已有器材:干电池、电压表、电流表、滑动变阻器、开关、导线和阻值不同的定值电阻若干个.(1)请你用笔画线代替导线,将图中的电路连接完整,要求滑片向右滑动时,变阻器连入电路的电阻变大.答案:如图所示.(2)实验时,闭合开关,将滑片移动到某位置,记下电压表和电流表的示数.接下来的操作是B.A.断开开关,结束实验,整理好器材B.将滑片移动到另外几个位置,分别记下电压表和电流表的示数C.换用另一个定值电阻,将滑片移动到某位置,记下电压表和电流表的示数(3)小明记录的实验数据如下表,分析可知,通过定值电阻的电流与其两端的电压成正比.实验次1 2 3 4 5 6数电压U/V 0.3 0.6 0.9 1.2 1.5 1.8电流I/A 0.08 0.15 0.23 0.30 0.38 0.45(4)有同学建议小明再用其他规格的定值电阻重复以上实验.请对此建议的科学性进行评估:更科学;通过多组实验,得出普遍性的结论,避免了实验的偶然性.二、研究电流与电阻的关系【自主预习】阅读课本第99页内容,完成下列填空:1.要研究通过电阻的电流I怎样随着电阻阻值R的改变而变化,需要保证电压一定,改变电阻的阻值.2.在电压一定的情况下,通过导体的电流与导体的电阻成反比.【小组讨论】各小组同学分工合作,完成如下实验.(1)用一节干电池给一个小灯泡供电,再在电路中串联一个滑动变阻器,改变连入电路中的电阻值,观察灯泡亮度有何变化.此实验说明:通过电路的电流与电路的电阻大小有关.导体的电阻越大,流过它的电流就会越小.(2)按如图所示的电路图连接实物图,此时开关应处于断开状态.在a、b之间分别接入5 Ω、10 Ω、15 Ω电阻,移动滑动变阻器滑片保证电阻两端电压为一定值,得到多组电阻、电流数据.在分析数据的基础上看看电流与电阻有何关系.答:在电压一定时,导体中的电流与导体的电阻成反比.【教师】保持电压不变,电流随着接入电阻值的增大而减小,但每次电流值和电阻值的乘积都近似等于电压值.【跟踪训练】1.小军采用如图所示的电路,研究“通过某导体的电流与它的电阻的关系”,他分别用5 Ω和10 Ω的电阻做两次实验,当完成第一次实验后,小军将A、B两点间的电阻R由5 Ω更换为10 Ω,闭合开关后,应该 ( B )A.保持变阻器滑片不动B.将变阻器滑片向右移动C.将变阻器滑片向左移动D.更换阻值更大的滑动变阻器2.某同学在探究“电流跟电压、电阻的关系”时,根据收集到的数据画出了如图所示的I - R图像,下列结论与图像相符的是( C )A.电阻一定时,电流随着电压的增大而增大B.电阻一定时,电压随着电流的增大而增大C.电压一定时,电流随着电阻的增大而减小D.电压一定时,电阻随着电流的增大而减小3.利用如图所示的电路,探究“导体中的电流跟导体电阻的关系”,所得部分数据如表所示:(1)完成表中空格的填写;电压/V 5 5 5电阻10 20 25/Ω电流/A 0.50 0.25 0.20(2)某同学想利用平面直角坐标系中描点作图像的方法来描述它们的变化来规律,如果横轴的自变量表示变化的电阻R,则纵轴的函数用变化的量1I表示,就可以在第一象限画出一条正比例函数图像.第2课时欧姆定律1.理解欧姆定律.2.会运用欧姆定律分析解决简单的电路问题.一、欧姆定律【自主预习】阅读课本第100页内容,完成下列填空:1.欧姆定律:一段导体中的电流跟加在这段导体两端的电压成正比,跟这段导体的电阻成反比.2.欧姆定律的公式:I=U.R【小组讨论】1.欧姆定律中,导体中的电流与导体两端的电压成正比的前提条件是什么?导体中的电流与导体的电阻成反比的前提条件是什么?答:电阻不变时;电压不变时.2.根据欧姆定律,可以推出哪些变形公式?答:R=U、U=IR.I,可以认为电阻与电压成正比,与电流成反比吗?3.根据变形公式R=UI答:不能.4.根据变形公式U=IR,可以认为电压与电流成正比,与电阻成正比吗?答:不能.【教师】1.欧姆定律研究的是同一导体、同一时刻的电压、电流、电阻的关系.2.在电流、电压、电阻这三者中,电流是结果,电压是电流变化的外部原因,电阻是电流变化的内部原因.3.定律中所说的导体中的电流与导体两端的电压成正比在电阻一定的条件下才成立,导体中的电流与导体的电阻成反比在电压一定的条件下才成立.4.欧姆定律公式表明:导体的电阻在数值上等于导体两端的电压跟导体电流的比值,绝对不能认为导体的电阻跟导体两端的电压成正比,与经过导体的电流成反比.电阻只决定于导体本身.【跟踪训练】,下列说法正确的是( D )1.根据欧姆定律可以导出公式R=UIA.当电压U增大为原来的两倍时,电阻R也增大为原来的两倍B.当电流I增大为原来的两倍时,电阻R减小为原来的二分之一C.当通过导体的电流为零时,电阻也为零D.当导体两端的电压为零时,电阻不为零2.在探究通过导体的电流与其两端电压的关系时,利用实验数据作出了如图所示的图像,根据图像,下列说法正确的是 ( A )A.导体甲的电阻小于导体乙的电阻B.通过导体乙的电流与其两端的电压成反比C.当导体乙两端的电压为0时,导体乙的电阻也为0D.当导体甲两端的电压为2 V时,通过导体甲的电流为0.2 A,下列说法正确的是( C )3.根据欧姆定律I=URA.通过导体的电流越大,这段导体的电阻就越小B.导体两端的电压越高,这段导体的电阻就越大C.导体中的电流跟导体两端的电压成正比,跟导体的电阻成反比D.导体的电阻与电压成正比,与电流成反比二、欧姆定律的应用【自主预习】阅读课本第101、102页内容,完成下列填空:对于一个导体,只要知道电流、电压、电阻中的两个量,就可以利用欧姆定律求出第三个量.【小组讨论】各小组同学分工合作,完成下面问题的求解.【题型一】求电流I1.一个电熨斗的电阻是0.1 kΩ,接在220 V的家庭电路中,流过它的电流是多少?分析:题目告知电阻、电压,求电流的大小,可以根据欧姆定律I=UR求解.解:R=0.1 kΩ=100Ω,I=UR =220V100Ω=2.2 A.【题型二】求电压U2.一个电烙铁的电阻是0.1 kΩ,使用时流过它的电流是2.1 A,加在电烙铁上的电压是多少?分析:题目告知电阻、电流,求电压的大小,可以根据欧姆定律的变形式U=IR求解.解:R=0.1 kΩ=100Ω,由欧姆定律公式I=UR变形得U=IR=2.1 A×100Ω=210 V.【题型三】求电阻R3.将一支铅笔芯接在3 V的电源两端,测出通过铅笔芯的电流是150 mA,则该铅笔芯的电阻为多少?若将这支铅笔芯两端的电压增加到6 V,则它的电阻又是多少?电流又是多大?分析:题目告知电压、电流,求电阻的大小,可以根据欧姆定律的变形式R=UI求解.解:I=150 mA=0.15 A,由欧姆定律公式I=UR 变形得R=UI=3V0.15A=20 Ω.当电压增加到6 V时,铅笔芯的电阻没有发生改变,仍为20 Ω,电流增大1倍,为300 mA.【教师】利用欧姆定律时,要注意电压、电阻、电流是同一导体同一时刻的值,且计算时单位要统一.【跟踪训练】1.当某导体两端电压是2 V时,通过它的电流是0.2 A,则该导体的电阻是10Ω,当它不接入电路时,该导体的电阻为10Ω.2.某导体的阻值为10 Ω,两端电压为5 V时,通过的电流为0.5A.3.如图所示的电路中,电阻R1和R2串联连接在A、B两端,电压表并联连接在R1两端.已知R1=10 Ω、R2=20 Ω,电压表示数为2.5 V,则A、B两端的电压U=7.5V.4.如图所示,电源两端的电压保持不变,电阻R2阻值为10 Ω,闭合开关S 后,电流表A的示数为0.6 A,电流表A1的示数为0.4 A.求:(1)电源两端的电压;(2)电阻R1的阻值.解:由电路图可知,闭合开关S后,R1与R2并联,电流表A测干路电流,电流表A1测R1支路的电流.(1)因并联电路中干路电流等于各支路电流之和,所以,通过R2的电流:I2=I-I1=0.6 A-0.4 A=0.2 A,因并联电路中各支路两端电压相等,所以,由I=UR可得,电源的电压:U=I2R2=0.2 A×10Ω=2 V.(2)电阻R1的阻值:R1=UI1=2V0.4A=5 Ω.第3节“伏安法”测电阻第1课时用“伏安法”测电阻1.会设计实验测量定值电阻的阻值.2.能比较定值电阻的测量与小灯泡电阻测量的异同.一、定值电阻的测量【自主预习】阅读课本第104、105页内容,完成下列填空:1.通过用电流表测量电流和用电压表测量电压来间接地测出导体的电阻的方法,通常称为“伏安法”测电阻..2.这种方法测电阻所依据的公式是R=UI3.为了减小误差,实际测量中要改变待测电阻两端的电压,多次测量电压及电流的值,最后求出电阻的平均值,因此在实验器材中一般要选用滑动变阻器.【小组讨论】各小组同学分工合作,完成如图所示实验.(1)将实验桌上的电源、开关、电流表、电压表、定值电阻、滑动变阻器根据电路图连接.(2)检查电路,闭合开关,调节滑动变阻器的滑片至不同位置,得到三组电压、电流数据.(3)根据公式R=U,求出三次电阻,再求平均值,确定定值电阻的阻值.I【教师】1.连接电路前,先摆放仪器,再根据电路图连接各电路元件.2.连接电路时,开关断开,滑动变阻器的滑片应在阻值最大处.3.连接电路时应按一定的方向进行.【跟踪训练】1.小宣用伏安法测量电阻R的阻值时,并联在电阻R两端的电压表的示数如图甲所示,与电阻R串联的电流表的示数如图乙所示,则电压表的示数为2.5V,电流表的示数为0.5A,电阻R的阻值为5Ω.2.爱莎采用“伏安法”测量某定值电阻R x的阻值:(1)闭合开关后,发现向左移动变阻器的滑片P时,电流表示数变大、电压表的示数变小,你认为电路连接中存在的错误是:电压表与变阻器并联了;(2)排除故障后,闭合开关,改变电阻R x两端的电压,进行了三次测量,第三次测量中电流表的示数如图乙所示,其示数为0.48A.实验次数 1 2 3电压U/V 1.5 2.0 2.5电流I/A 0.31 0.40电阻R x/Ω 4.8 5.0R x的平均值/Ω(3)根据表格中的三次实验数据可得定值电阻R的甲、乙两地之间有两条输电线,已知每1 m输电线的电阻为0.01 Ω.现输电线在某处发生短路,为确定短路位置,检测员用电压表、电流表和电源连成如图所示电路进行检测,电压表的示数为3 V,电流表的示数为20 mA.这是应用了伏安法测电阻,从而确定短路位置离甲地7.5km.二、定值电阻与小灯泡灯丝电阻测量的异同【自主预习】阅读课本第106页内容,完成下列填空:1.测量小灯泡灯丝的电阻需要的电学器材有电源、小灯泡、开关、导线、电流表、电压表、滑动变阻器.2.测量小灯泡灯丝的电阻所依据的原理公式是R=U.I【小组讨论】各小组同学分工合作,完成如下图所示实验.(1)将实验桌上的电源、开关、电流表、电压表、小灯泡、滑动变阻器根据电路图连接.(2)检查电路,闭合开关,用滑动变阻器调节电路中的电流,得到三组电压、电流数据.,求出三次电阻.(3)根据公式R=UI(4)分析三次电阻有很大不同的原因.【教师】1.在测量定值电阻的阻值时,多次测量求平均值,是为了减小误差,使测量值更接近真实值.2.小灯泡灯丝的电阻是随温度变化而改变的,所以求平均值是不科学的.这里多次测量的目的是为了显示灯丝电阻随温度的改变而改变的物理规律.【跟踪训练】1.如图所示是李江同学为测量小灯泡电阻而连的电路,有关该实验的以下说法错误的是( D )A.闭合开关前,应将滑动变阻器的滑片滑到最左端B.实验过程中两电表都有可能需要换接较小的量程C.所测小灯泡的电阻可能随电压表的示数的不同而不同D.在如图位置闭合开关后,向左移动滑动变阻器的滑片,小灯泡变亮2.“伏安法”测小灯泡的电阻实验中,连接了如图甲所示的电路.,此实验在连接电路时开关应处于断开状态. (1)该实验的原理是R=UI(2)若实验中当小灯泡正常发光时,电流表和电压表的示数如图乙所示,则小灯泡正常发光时的电阻是12.5Ω.(3)图丙是根据实验数据画出的通过小灯泡的电流I与它两端电压U之间的关系图像,由图像可知:通过小灯泡的电流I与它两端电压U不成正比,其原因是小灯泡灯丝的电阻受温度影响,并非一个定值.第2课时利用变式实验测电阻会运用变式实验测量电阻.变式实验测电阻【自主预习】回顾学过的物理知识,完成下列填空:1.欧姆定律的表达式是I=U.R2.串联电路中电流规律是串联电路中电流处处相等.3.串联电路中电压规律是总电压等于各部分电路两端电压的和.4.并联电路中电流规律是干路电流等于各支路电流之和.5.并联电路中电压规律是各支路两端电压都相等.【小组讨论】1.等效替代法测电阻将电源、单刀双掷开关S、电阻箱R'、已知阻值的电阻R0、待测电阻R x、电流表,连接成如图所示电路.(1)将开关S拨到a,读出电流表的示数为I;(2)再将开关S拨到b,调节电阻箱R'的阻值,使电流表的示数为I,读出电阻箱的阻值为R,则被测电阻R x的阻值为R.2.只利用电压表测电阻将电源、开关、定值电阻R0、待测电阻R x、两个电压表连接成如图所示的电路.(1)闭合开关,读出电压表V1、V2的示数分别为U1、U2;(2)用测量所得的物理量和已知量符号表示出待测电阻R x=U2R0.U13.只利用电流表测电阻将电源、开关、一只已知阻值的定值电阻R0、两只电流表、导线若干,连接成如图所示的电路.(1)闭合开关S,读出电流表示数I1、I2;.(2)根据U=R0I1=R x I2,求出R x=R0I1I24.利用电压表和滑动变阻器测电阻将电源、开关、已知最大阻值为R0的滑动变阻器、待测电阻R x、导线若干,连成如图所示的电路.(1)将滑动变阻器的滑片移至最小阻值处,闭合开关,读出电压表的示数U1.(2)将滑动变阻器的滑片移至最大阻值处,闭合开关,读出电压表的示数U2.(3)用上述物理量表示出待测电阻的阻值为U2R0.U1-U25.利用电流表和滑动变阻器测电阻将电源、开关、已知最大阻值为R0的滑动变阻器、待测电阻R x、导线若干,连成如图所示的电路.(1)将滑动变阻器滑片P滑至a端,读出电流表的示数I1;(2)将滑动变阻器滑片P滑至b端,读出电流表的示数I2;(3)用上述物理量表示出待测电阻的阻值为I2R0I1-I2.【教师】1.用等效替代法测电阻时,在电压一定时,如果两次电路中的电流相等,则两次电路中的电阻相等.2.只利用电压表测电阻时,可以利用已知电阻、电压表示数求出电路中的电流,再利用另一个电压值求出待测电阻.3.只利用电流表测电阻时,可以利用已知电阻、电流表示数求出电路两端电压,再利用另一个电流值求出待测电阻.4.在用电压表和滑动变阻器测电阻时,将滑片移到阻值最大处,通过电路中的电流可以表示为U1-U2R0,则R x可以表示为U2R0U1-U2.5.在用电流表和滑动变阻器测电阻时,将滑片移至a端,电源电压可以表示为I1R x,将滑片移至b端,电源电压可以表示为I2(R x+R0),根据电源电压相等,可解出R x阻值为I2R0I1-I2.【跟踪训练】1.如图所示的四个电路中,R0为已知阻值的定值电阻,不可以测出未知电阻R x的电路是( D )。

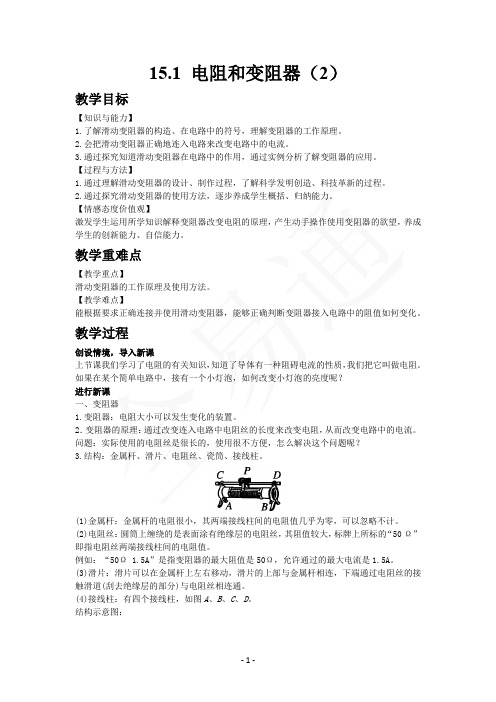

15.1 电阻和变阻器（2）教学目标【知识与能力】1.了解滑动变阻器的构造、在电路中的符号，理解变阻器的工作原理。

2.会把滑动变阻器正确地连入电路来改变电路中的电流。

3.通过探究知道滑动变阻器在电路中的作用，通过实例分析了解变阻器的应用。

【过程与方法】1.通过理解滑动变阻器的设计、制作过程，了解科学发明创造、科技革新的过程。

2.通过探究滑动变阻器的使用方法，逐步养成学生概括、归纳能力。

【情感态度价值观】激发学生运用所学知识解释变阻器改变电阻的原理，产生动手操作使用变阻器的欲望，养成学生的创新能力、自信能力。

教学重难点【教学重点】滑动变阻器的工作原理及使用方法。

【教学难点】能根据要求正确连接并使用滑动变阻器，能够正确判断变阻器接入电路中的阻值如何变化。

教学过程创设情境，导入新课上节课我们学习了电阻的有关知识，知道了导体有一种阻碍电流的性质，我们把它叫做电阻。

如果在某个简单电路中，接有一个小灯泡，如何改变小灯泡的亮度呢？进行新课一、变阻器1.变阻器：电阻大小可以发生变化的装置。

2．变阻器的原理：通过改变连入电路中电阻丝的长度来改变电阻，从而改变电路中的电流。

问题：实际使用的电阻丝是很长的，使用很不方便，怎么解决这个问题呢？3.结构：金属杆、滑片、电阻丝、瓷筒、接线柱。

(1)金属杆：金属杆的电阻很小，其两端接线柱间的电阻值几乎为零，可以忽略不计。

(2)电阻丝：圆筒上缠绕的是表面涂有绝缘层的电阻丝，其阻值较大，标牌上所标的“50 Ω”即指电阻丝两端接线柱间的电阻值。

例如：“50Ω 1.5A”是指变阻器的最大阻值是50Ω，允许通过的最大电流是1.5A。

(3)滑片：滑片可以在金属杆上左右移动，滑片的上部与金属杆相连，下端通过电阻丝的接触滑道(刮去绝缘层的部分)与电阻丝相连通。

(4)接线柱：有四个接线柱，如图A、B、C、D。

结构示意图：问题：（1）为什么与滑片接触处的绝缘层被刮去？（由于电阻线表面涂着绝缘漆，为了滑片与电阻线紧密接触，要把接触滑片的地方的绝缘漆刮掉）（2）哪两个接线柱之间的电阻是不变的？哪两个接线柱之间的电阻很小？移动滑片，哪两个接线柱之间的电阻随着改变？向哪个方向移动时电阻变大？4.根据它的结构特征，画电路图时，它还有专门的元件符号：。

教案：第15章第1节电阻和变阻器—2020秋沪科版九年级物理一、教学内容1. 电阻的定义及单位；2. 影响电阻的因素：材料、长度、横截面积、温度；3. 电阻的计算公式：R = ρ L/A；4. 变阻器的原理：通过改变接入电路中的电阻丝的长度来改变电阻；5. 变阻器的应用：调节电路中的电流和电压。

二、教学目标1. 了解电阻的概念和单位，掌握影响电阻的因素；2. 能够运用电阻的计算公式进行简单计算；3. 理解变阻器的原理和作用，学会使用变阻器。

三、教学难点与重点重点：电阻的概念、影响电阻的因素、变阻器的原理和应用；难点：电阻的计算公式的运用、变阻器的操作。

四、教具与学具准备教具：电阻器、变阻器、电源、导线、灯泡；学具：笔记本、尺子、计算器。

五、教学过程1. 实践情景引入：让学生观察一个灯泡在不同亮度下的电阻值的变化，引发学生对电阻的思考。

2. 讲解电阻的概念和单位：解释电阻的定义，电阻的单位是欧姆（Ω）。

3. 讲解影响电阻的因素：讲解材料、长度、横截面积、温度对电阻的影响，并通过实验进行验证。

4. 讲解电阻的计算公式：给出电阻的计算公式R = ρ L/A，并进行解释。

5. 讲解变阻器的原理和应用：讲解变阻器的原理，即通过改变电阻丝的长度来改变电阻；讲解变阻器的应用，如调节电路中的电流和电压。

6. 随堂练习：让学生运用所学知识，计算一个给定电路中电阻的值。

7. 例题讲解：讲解一道有关电阻和变阻器的例题，让学生理解并掌握解题方法。

8. 课堂小结：六、板书设计板书内容如下：第15章第1节电阻和变阻器一、电阻的概念和单位电阻：电流流过导体时遇到的阻碍作用单位：欧姆（Ω）二、影响电阻的因素1. 材料2. 长度3. 横截面积4. 温度三、电阻的计算公式R = ρ L/A四、变阻器的原理和应用1. 原理：改变电阻丝的长度来改变电阻2. 应用：调节电路中的电流和电压七、作业设计1. 计算题：一个电路中，电阻值为R = 10Ω，电流为I = 2A，求电压值U。

第2课时变阻器【教学目标】一、知识与技能1.了解变阻器的构造、在电路中的符号，理解变阻器的工作原理；2.通过探究怎样用变阻器改变灯泡的亮度，知道正确使用变阻器的方法；3.知道电阻箱的使用方法和优点.二、过程与方法1.通过理解滑动变阻器的设计、制作过程，了解科学发明创造、科技革新的过程.2.通过探究滑动变阻器的使用方法，培养学生的概括、归纳能力.三、情感、态度与价值观激发学生运用所学知识解释变阻器改变电阻的原理，培养学生的创新能力.【教学重点】滑动变阻器的原理及使用.【教学难点】根据要求正确使用与连接滑动变阻器.【教具准备】不同规格的滑动变阻器、电池组、小灯泡、铅笔（或铅笔芯）、金属夹、导线若干、实物投影仪、多媒体课件等.【教学课时】1课时【巩固复习】教师引导学生复习上一节内容，并讲解学生所做的课后作业（教师可针对性地挑选部分难题讲解），加强学生对知识的巩固.【新课引入】从列举生活中需要改变音量或改变电灯泡亮度的实例（如：演示旋转收音机音量旋钮可以改变音量、旋转调光台灯的控光旋钮可以改变灯的亮度）入手，激发学生强烈的求知欲，引入“变阻器”，提高学生的学习兴趣.（实物演示或用多媒体展示相关图片）【预习指导】阅读课本P94-95文字内容和插图，把基本概念、规律、规定、原理等用红色笔做上记号，并完成对应练习册中“课前预习”部分，然后，各小组内部交流讨论，提出预习疑问，组长做好记录，准备展示.【交流展示】1.各小组代表举手发言，报告“课前预习”答案，教师评价订正.2.学生质疑，教师指导释疑.【拓展探究】变阻器学生观察课桌上实验室常用的变阻器（滑动变阻器和电阻箱），讨论交流，回答下列问题，教师评价订正.师在科学实验和各种电器设备中，常用什么方法来改变电路中的电流？生：常用改变电阻的方法来改变电路中的电流.师实验室常用变阻器的原理是什么？有哪两种？生：通过改变接入电路中的电阻丝的长度来改变电阻的大小；实验室常用的变阻器有滑动变阻器和电阻箱两种.师简述滑动变阻器的结构，画出其结构示意图及在电路图中的符号（可让学生举手上台演板画图）生：结构主要有A、B、C、D四个接线柱、金属杆、金属滑片P、电阻丝绕成的线圈、瓷筒及支架；其中，电阻丝绕成线圈是为了增大电阻丝的长度.结构示意图为，在电路图中的符号是师电阻箱是一种能够显示电阻值的变阻器，在电路图中用符号表示，一般有两种电阻箱：旋钮式和插孔式.1)旋钮式（多媒体展示）：①使用方法：将电阻箱的两个接线柱连入电路中，调节四个旋钮就能得到0~9999Ω之间的任意整数电阻值.②读数方法：将各旋钮对应的小三角指的数字乘以面板上标记的倍数，然后加在一起就是电阻箱连入电路中的阻值.如图所示是一电阻箱的实物图，该图的示数为3×1000Ω+6×100Ω+0×10Ω+8×1Ω=3608Ω.(2)插孔式：（多媒体展示）①使用方法：插孔式电阻箱的盖上有一排铜块，铜块间有插孔，孔里插有铜塞，插孔下相邻的两个铜块间有电阻线相连.当铜塞插在孔里，就把相邻的两个铜块连在一起，电流就从铜块上通过.当铜塞拔出时，电流通过插孔下面的电阻线，拔出的铜塞越多，连入电路的电阻越大.②读数方法：每个插孔下的电阻线的电阻值都标在插孔旁边.只要把未插入铜塞的插孔旁的数值加在一起，就是接入电路的电阻值.如图所示，将20Ω和50Ω上方的铜塞拔出，其连入电路中的电阻值就是20Ω+50Ω=70Ω.【课堂训练】教师引导学生做对应练习册中的题目.变阻器的使用师用多媒体播放下列问题，学生小组内部讨论交流，并对问题（6）和（7）设计实验验证.（1）滑动变阻器有4个接线柱，接入电路时，如果只需接两个，共有几种接法？(2)滑动变阻器哪两个接线柱之间的电阻是不变的？(3)滑动变阻器哪两个接线柱之间的电阻很小，几乎为零？(4)移动滑动变阻器的滑片，哪两个接线柱之间的电阻会随之改变？向哪个方向移动时电阻变大？(5)要使灯泡和变阻器中的电流大小相同，滑动变阻器应该与灯泡串联还是并联？（6）要能改变电路中电流的大小，应使用滑动变阻器的哪两个接线柱？(7)要使灯泡由暗变亮，接通电路前应将滑动变阻器滑片放到什么位置上？教师引导学生交流展示，评价订正.生：（1）共有6种接法：A与B、C与D、A与C、A与D、B与C、B与D.生：（2）A与B生：（3）C与D生：（4）A与C、A与D、B与C、B与D，其中A与C、A与D接入电路时，滑片P向右移动时电阻变大；B与C、B与D接入电路时，滑片P向左移动时电阻变大，D接入电路时，滑片P向左移动时电阻变大.生：（5）串联.生：（6）应使用“一上、一下”两个接线柱.生：(7)要使灯由暗变亮，接通电路前就应将滑动变阻器滑片放在电阻最大的位置上，即将滑片置于远离“下”接线柱的那一段.【师生互动归纳总结】滑动变阻器的正确接法：上、下各接入一个接线柱，串联在电路中.师请同学们思考一下，滑动变阻器滑片上还有一个铭牌，上面写有“50Ω，1.5A”是什么意思呢？生：滑动变阻器的最大阻值就是50Ω，允许通过的最大电流是1.5A.【师生互动归纳总结】使用滑动变阻器的注意事项：（1）电路中的电流不能超过滑动变阻器允许通过的最大电流；（2）使用前应将滑片调到阻值最大端.【课堂训练】教师引导学生做对应练习册中的题目.【课堂小结】教师引导学生归纳总结本节课学到了什么.【课后作业】请同学们完成课本P95-96作业1 2 4.【课后作业答案】1.变大变大2.向右，向左因为向右移动，接入电路中电阻丝的长度变大，连入电路中电阻变大，通过灯泡的电流变小，反之，向左移动，接入电路中电阻丝的长度变短，连入电路中的电阻变小，电路中的电流变大，灯泡变亮.4.提示：滑动变阻器串联在干路中，且“一上一下”连接.1.本节课采用学生交流讨论与多媒体教学相结合的教学方法，改变了以往以老师教、学生听为主的传统教学方法，从根本上调动了学生学习的积极性，提高了学生学习的兴趣，大部分学生都能够积极参与思考，参与探究实验，从课后学生的反馈来看，学生基本上能够懂得滑动变阻器的工作原理以及正确使用滑动变阻器的方法.2.本节课的教学充分体现了学生的主体地位，让学生带着问题去摸索，去交流体会.有利于调动学生的积极性和参与度，提高课堂效率.3.本节课做到了精讲多讲，少讲多练，重在利用对应练习册中思维拓展和课堂训练对学生进行使用滑动变阻器的技能训练，突出教学重点.。

沪科版物理九年级第15章第1节《电阻和变阻器》(第2课时)word教案【教学目标】知识与技能1．了解变阻器的构造，在电路中的符号。

2．明白得变阻器的工作原理。

3．通过探究如何样用变阻器改变灯泡的亮度，明白正确使用变阻器的方法。

过程与方法在探究变阻器的使用过程中，体验科学探究的方法。

情感态度与价值观【教学重难点】滑动变阻器的构造和原理以及滑动变阻器的使用方法。

【导学过程】【创设情形，引入新课】创设情形，采纳多媒体实验引入新课。

（创设情形，引发摸索，演示实验，把要研究的物理现象生动地展现在学生的面前，使其感到惊奇，产生疑问，引起思维，激发爱好，从而顺利引入新课）。

【自主预习案】1、用铅笔芯使电路中电流连续地变化（1）当M端向左移动时，接入电路中的铅笔芯长度变电流表的示数，灯的亮度（2）当M端向左移动时，接入电路中的铅笔芯长度变电流表的示数，灯的亮度2、了解滑动变阻器（1）、滑动变阻器是一种改变的器件。

（2）、制成原理：。

（3）、滑动变阻器的构造，在右图中标出各部分名称（4）、画出滑动变阻器的结构示意图和电路符号3、变阻器的种类和实际应用（1）、种类：、。

（2）、变阻箱如何读数旋盘式电阻箱是我们在实验室经常用到的一种变阻器，图1所示电阻箱的示数为____ Ω。

【课堂探究案】1、演示实验：（约3分钟）课本19页“想想做做”（1）摸索问题：灯泡的亮度什么缘故会变化？灯泡变亮时铅笔芯连入长度如何样改变？（2）小结：通过改变连入电路中铅笔芯的_________来改变，从而改变了灯泡的亮度。

2、结合实物，认识变阻器。

（8分钟）（各组在组长组织下进行组内小展现）（1）变阻器确实是的电阻器。

（2）观看滑动变阻器实物，弄清它的结构：（在右图标上各部分名称）摸索：电阻丝材料有什么要求？电阻丝什么位置的绝缘漆被刮去了？什么缘故要刮去？（3）滑动变阻器在电路中的符号：（4）滑动变阻器的铭牌上标有“ΩA”，其物理意义是：3、合作探究：滑动变阻器的有效接法与变阻情形。

第一节电阻和变阻器一、教学目标【知识与技能】1知道电阻是表示导体对电流阻碍作用大小的物理量,知道电阻的单位及其换算关系。

2理解电阻的大小决定于导体的材料、长度、横截面积和温度，能根据决定电阻大小的因素判断比较不同导体电阻的大小。

3知道滑动变阻器的构造，会把滑动变阻器正确地连人电路来改变电路中的电流．知道电阻箱的构造，会读出电阻箱的示数。

【过程与方法】1．通过观察和实验，探究电阻及影响电阻大小的因素．培养学生观察、分析、比较、概括的能力。

2．通过学生探究活动，研究电阻大小与材料种类、长度、横截面积的关系，渗透研究问题的一种方法——控制变量法。

【情感、态度与价值观】1．通过了解半导体及超导在现代科技中的应用，开阔视野，激发学生求知欲。

2．通过多种活动形式，联系学生生活实际，培养学生对科学探索的热爱。

二、教学重点难点重点：电阻的概念、变阻器的使用及其作用难点：决定电阻大小的因素、变阻器能改变电路中的电流的原理三、课时安排1课时四、教与学互动设计（一）创设情境，导入新课【导语一】复习电流表和电压表的使用规则。

为什么电流表要串联在被测电路中，电压表要并联在被测电路中？【导语二】类比水在水管中流动要受到阻力，电荷在导体中定向移动也会受到阻力。

【导语三】出示预先准备的各式各样的电线．电线、导线、电缆线、电话线、闭路电视线…让学生观察，剥开导线的绝缘外皮，看一下导线的芯是用什么材料做成的，是用铜做的、是用铝做的。

电线芯是用容易导电的金属来做的，是导体。

电线芯的外面包了一层橡胶或塑料，是不容易导电的物体，叫绝缘体。

常用的导线通常是用铜或铝做的，特别重要的用电设备的导线还要用昂贵的银来做。

大家见过用钢、铁做芯的导线吗?我们已经知道钢、铁也是导体，又多又便宜，那么为什么不用钢铁来做导线呢?让同学们大胆地猜想。

引入新课。

（二）合作交流，解读探究1.电阻【做一做】如图电压相同，通过AB和CD的电流不相同，为什么？【点拨】（1）电阻是表示导体对电流阻碍作用的大小，用字母R表示。
