站场说明本次设计的 站共有 条股道构成，其中有两条正线，三条侧线，五条线均可双方向接发车，本次课程设计主要针对上行咽喉进行设计，因此以上行咽喉进行说明（编制联锁表）。
上行咽喉有一个接车口，为保证接车股道故障时本车站仍能正常接发列车，设有上行反方向进站信号机 。
本车站道岔多选用 可动心轨道岔。
股道有效长是在股道全长范围内可以停留机车车辆而不影响邻线行车的一段长度，股道有效长的起止范围根据警冲标、道岔的尖轨尖端和出站信号机位置分别确定。
各种不同性质的进路，应由不同用途的信号机进行防护，如列车信号机对由区间线路驶向车站内方的接车进路进行防护，在每个方向的进站口道岔外方，列车运行前进方向线路的左侧，均设置进站信号机，如图中 进站信号机。
为了禁止或准许列车由车站开往区间，车站内有发车作业的到发线股道上，也装设出站信号机，如图中 、 、 等进站信号机。
调车信号机的布置调车信号机的布置一般比较灵活，原则上是最大限度的满足调车作业的需要，提高工作效率，尽量缩短机车车辆的走行距离和极大限度的进行平行作业，因此调车信号机是根据调车作业的具体情况进行布置的，在咽喉区，道岔岔尖前应设置调车信号机，以便满足调车折返作业的需要。
为了满足行车安全和其他作业的要求设有避难线，牵出线和一些专用线等。
站车站联锁表编制1. 绘制信号平面布置图：1.1信号机的布置：(1) 列车信号机的布置：为了保证列车运行的安全，对由区间线路驶向车站内方的接车进路进行防护，在每个方向的进站口道岔外方，列车运行前进方向线路的左侧，均应设置进站信号机。
例如附录中 进站信号机。
为了禁止或准许列车由区间开往车站，车站内有接车作业的到发线股道上，均应装设进站信号机。
像本图中 和 进站信号机。
(2) 调车信号机的布置：调车信号机的布置一般比较灵活，原则上是最大限度的满足调车作业的需要，提高工作效率，尽量缩短机车车辆的走行距离和极大限度的进行平行作业。
调车信号机是根据调车作业的具体情况进行布置的。
铁路车站站内封锁施工调度命令模板各位同仁，请注意！今天有一项重要的任务，那就是对咱们车站的某些区域进行封锁施工，工作量可不小。
这不，天一亮，施工队已经到了，设备、工具一应俱全，准备大干一场。
大家得做好准备，确保施工期间安全第一，工作顺利进行，也尽量不给旅客们带来太多不便。
好了，先给大家讲讲具体怎么安排吧，确保每个人都清楚，心里有数。
施工区域已经明确了——是车站东侧的候车大厅，这里咱们要进行的是地面铺设的工作。
哎，大家别急，别想着施工区域封锁了就没事了。
还得提醒大家，施工期间，咱们东侧的部分通道将临时封闭。
你们要确保相关指示牌都摆到位，别让旅客像头无头苍蝇一样乱撞。
指示牌摆好后，记得仔细检查，尤其是出站口和检票口那些地方，得确保指示清晰，走错路的可真不少，万一有人绕道多走一圈，咱们的调度工作就得多费劲，得不偿失。
再说了，大家要时刻保持警惕，施工期间一定要特别注意周围的环境，确保没有人误入施工区，毕竟那些电线、电缆乱七八糟的，谁也不想给自己惹麻烦。
记住！“事前防范，事中小心，事后总结。
”这句话不是随便说说的，得把它放在心里。
施工队那边，材料堆放得差不多了，但地面没铺好的地方可不能让人随便进入。
我们得时刻关注这些地方，严格把关。
至于调度方面，咱们得有条不紊，不可以手忙脚乱。
每个调度员的职责都很明确，今天的任务就是确保施工区域的封锁不受干扰，保证每一趟列车的发车都能顺利进行。
那些车站进站口、出站口的信号设备，大家得把握得死死的，不能有丝毫的松懈。
施工队那边有变动，咱们的调度计划也得随时做调整，不能因为封锁区域的变化就拖慢了车站的整体运转。
相信大家都能按部就班地完成自己的任务，咱们可是个“大铁军”，不能让人瞧不起。
有一点大家得特别注意，这次封锁施工的时间跨度是两天。
所以两天内，咱们的工作节奏得调整好，特别是人流量大的时候，千万别出问题。
那些高峰时段，咱们要有备用方案。
如果有临时的列车晚点，或者列车停车调整的情况，大家一定要及时沟通，千万不能拖拉。

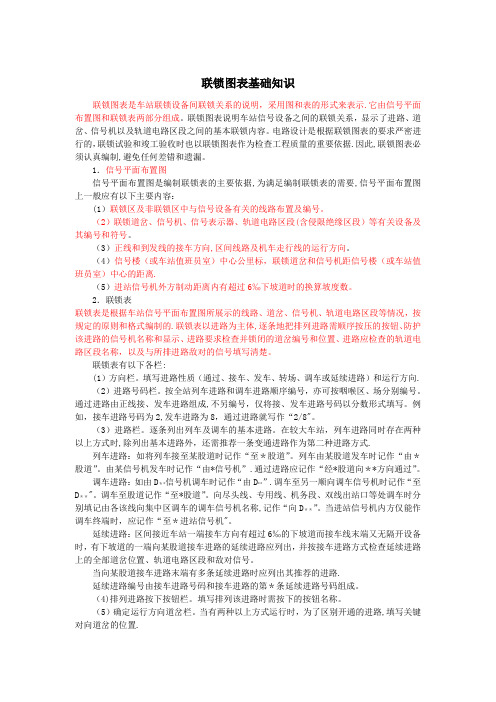

联锁图表基础知识联锁图表是车站联锁设备间联锁关系的说明，采用图和表的形式来表示.它由信号平面布置图和联锁表两部分组成。
