静压预应力管桩施工组织设计方案建立单位x x x x x x x x x x x x x x x x x x x工程名称x x x x x x x x x x x工程地点x x x x x x x x x x x x x x x x x x x x x施工单位工程公司目录第一章、综合说明--------------------------------------------------------1-2一、编制依据二、编制原那么第二章、工程概况--------------------------------------------------------3-5第一节、工程概况第二节、地质及水文情况第三章、施工总体筹划和部署----------------------------------------6-18第一节、施打〔压〕桩前的施工准备第二节、主要人员、机械设备的配备第三节、施工进度方案的控制第四节、施工工艺流程第四章、质量保证措施-------------------------------------------19-21第五章、施工现场平安管理----------------------------------------22-23第六章、文明施工及环境保护措施------------------------------24-25第七章、成品保护管理措施----------------------------------------26第八章、基桩验收----------------------------------------------------27-28静压预应力管桩施工方案第一章综合说明“质量第一求效益、用户至上得信誉〞的宗旨，编制本工程施工方案。
一、编制依据1、桩根底工程设计〔施工图〕；2、?岩土工程勘察报告书?；3、?预应力高强混凝土管桩根底技术规程?；4、?地基与根底工程施工及验收标准?(D B J／T15-22-96)；5、?建筑桩基技术标准?(J G J94-94)；6、?桩质量检测技术规程?；7、国家现行施工标准及标准；8、济南市有关文件规定；9、业主单位对实施本工程的有关具体要求；10、国家现行施工验收技术标准、技术标准和山东省、济南市地方标准；11、建立部公布的?建立工程施工现场管理规定?；12、国家建立?建筑工程质量验收评定标准?及?建筑施工平安生产、文明施工?达标的有关规定；13、现场目测。
静压预应力管桩施工组织设计一、引言静压预应力管桩是一种高效、环保、节能的桩基工程技术，广泛应用于各类建筑基础工程中。
其优点在于施工速度快、质量稳定、承载力高，且具有较好的经济效益和社会效益。
为了确保静压预应力管桩施工顺利进行，本文将对静压预应力管桩的施工组织设计进行详细阐述。
二、工程概况本工程为某市一商业综合体，包含一栋五星级酒店、一栋写字楼及商业裙楼。
为确保建筑物的安全性和稳定性，设计采用静压预应力管桩进行基础工程处理。
根据工程特点，施工组织设计应注重施工流程的优化、施工质量的控制以及施工安全的管理。
三、施工流程1、测量放线：按照设计要求，对桩基进行精确测量放线，确定桩位。
2、桩机就位：将桩机移动到指定桩位，确保桩机稳定。
3、压桩：将预制管桩按照设计要求进行压入。
4、接桩：根据设计要求，对接桩进行焊接。
5、送桩：将桩顶送至设计标高。
6、终压：达到设计终压值后，停止压桩。
7、截桩：截除多余的桩头。
8、验收：对桩基进行质量验收。
四、施工质量控制1、预制管桩质量：进场的预制管桩应符合设计要求，并经过严格的质量检验。
2、施工过程控制：施工过程中，应定期对桩机的水平度和垂直度进行检查和调整，确保压桩质量。
同时，对压入的预制管桩进行实时监测，确保其满足设计要求。
3、焊接质量：对接桩的焊接应按照相关规范进行，确保焊接质量和连接性能。
4、终压值控制：终压值应按照设计要求进行控制，确保预制管桩的承载力满足设计要求。
5、截桩控制：截除多余的桩头时，应确保截面平整，不影响桩基质量。
6、验收控制：质量验收应严格遵循相关规范和设计要求，确保预制管桩的施工质量满足标准。
五、施工安全管理1、培训与教育：对施工人员和管理人员进行全面的安全教育培训，提高安全意识。
2、安全防护措施：制定并执行严格的安全防护措施，如穿戴防护设备、定期检查施工现场的安全状况等。
3、安全操作规程：制定并执行安全操作规程，规范施工过程中的各项操作，确保施工安全。
第一章总则1.1 工程概况工程名称：建设单位：设计单位：监理单位：项目地点：1.2 施工条件1．周边环境及场地条件。
本工程位于X X X ，施工现场无建筑物，场地内的平整已完成。
地质条件（详见地质报告）1.3 设计和施工要求1、本工程采用预应力管桩，桩型套用图集为苏10G-2012 PC-400(95)AB –C60。
沉桩采用静压法施工。
2．桩位施工前，按总平面图结合桩位图尺寸进行放线，并经监理和设计单位校核无误后方可施工。
3．压桩全过程现场应有完整记录，内容包括准确记录桩入土深度和压力表读数的关系及桩顶标高。
第二章施工部署2.1 编制依据（1）《地基基础设计规范》（GB50007）（2）《建筑地基基础工程施工质量验收规范》（GB50202）（3）《预制预应力混凝土管桩》（GB13476-2009）（4）《建筑桩基技术规范》（JGJ94-2008）（5）质量手册及质量体系程序文件（SMCC）（6）工程质量策划（SMCC）。
（7）国家及苏州市颁布的安全操作规程及文明施工规定。
2.2 施工部署1．地上、地下障碍物清除静压桩施工由于其施工原理（反力法）的不同，对施工场地承载要求相对较高。
场地的好坏直接影响沉桩的施工质量，如果桩机施工中出现场地表层土体沉陷，很可能会因为浅层（4~5m深）土体挤压作用造成桩身偏移、甚至桩身弯曲、断裂的严重质量事故。
所以首先要对场地障碍物、明浜、暗浜淤泥、高空电缆等进行清理。
我司采用压桩机最小工作面为5米，即边桩5米范围内不得有地上或空间障碍物。
从现场踏勘后，我司认为就目前的施工场地，局部地耐力不能满足压桩施工。
残留河堤、条石已清理完毕。
清除后用道渣或碎砖类建筑垃圾回填并压实，以确保压桩正常施工。
2.3 设备选用根据现场地质情况及桩位布置图，我方计划用 YZY-300 型1台静力压桩机进入该工地施工，其它设备若干。
具体见《附表一施工机械设备一览表》2.4 工期、质量和安全目标1. 工期目标一、本工程计划工期为40天。

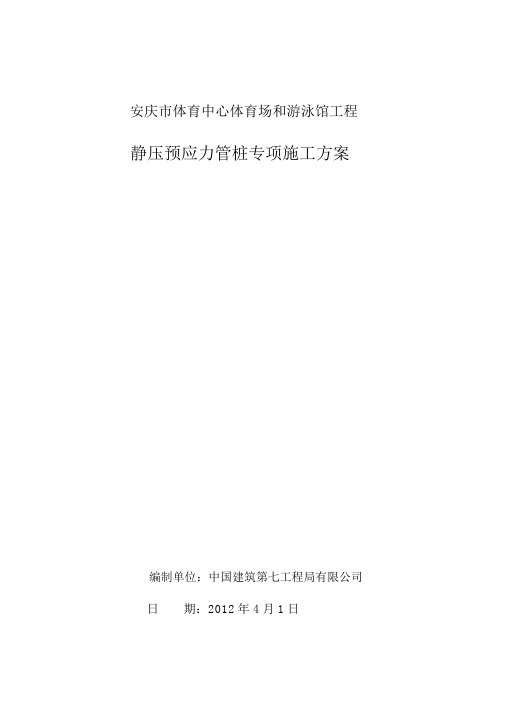

安庆市体育中心体育场和游泳馆工程静压预应力管桩专项施工方案编制单位：中国建筑第七工程局有限公司日期：2012年 4月1日目录安庆市体育中心建设项目 . (4)施工组织（方案）设计审批表 . (5)施工组织设计（专项方案）审批意见表. (6)施工组织设计（专项方案）审批意见表. (7)1. 工程概况 . (8)1.1工程说明 (8)1.2设计要求 (8)1.2.1体育馆设计要求 (8)1.2.2游泳馆设计要求 (10)1.3地质及水文情况 (10)1.3.1本工程的主要土层 (10)1.3.2地下水 (11)2. 编制依据 . (11)2.1规范、标准、图集及相关规定 (11)2.2编制原则 (12)3. 施工总体策划和部署 . (12)3.1施工前的准备工作 (12)3.2施工组织管理、主要人员、机械设备配备. (13)3.2.1施工组织管理体系 (13)3.2.2机械设备的配备 (14)3.2.3人员配备 (14)4. 施工进度计划的控制 . (14)4.1体育场施工进度计划 (14)4.2游泳馆施工进度计划 (15)5. 施工工艺 . (15)5.1施工工艺流程图 (15)5.2确定桩机行走路线 (16)5.3预应力管桩的进场检验 (16)5.4管桩的吊装、运输和堆放 (18)5.5静压预应力管桩施工方法 (18)5.5.1管桩施工前尚需准备做的工作 (18)5.5.2试压管桩的规定 (19)5.5.3静压桩机施压管桩作业的施工要点 (19)6. 质量保证措施. (21)6.1材料保证措施 (21)6.2施工班组操作质量的保证 (21)6.3施工技术保证措施 (22)6.4静压预应力管桩质量保证措施 (22)7. 安全生产、文明施工保证措施 . (25)7.1安全生产、文明施工的目标 (25)7.1.1安全生产方针 (25)7.1.2安全生产、文明施工目标 (25)7.2安全生产管理原则 (25)7.3安全生产管理体系 (25)7.3.1安全管理职责 (26)7.3.2安全生产的保证措施 (26)7.4文明施工保证措施 (30)7.4.1文明施工保证措施 (30)8. 环境保护措施. (32)8.1环境保护管理目标和要求 (32)8.1.1环境保护管理目标 (32)8.1.2环境保护管理要求 (33)8.2粉尘污染及噪音控制措施 (33)8.2.1粉尘控制措施 (33)8.2.2噪音控制措施 (33)8.3夜间施工措施 (33)9. 成品保护措施. (34)10. 基桩验收 . (34)安庆市体育中心建设项目承包单位中国建筑第七工程局有限公司监理单位浙江江南工程管理股份有限公司合同号编号（ A-1 ）施工组织设计报审表致监理工程师：现报上体育学校和全民健身馆工程的实施性总体施工组织设计及附件，请予审查和批准。
一、编制说明本组织设计的编制依据包括：1、本地区现行的并且适用于本工程的施工、验收规程、规范及各现行的安全操作规程。
2、本地区现行的并且适用于本工程的验收、评定标准。
3、《建筑桩基技术规范》（JGJ94-94）。
4、《地基与基础工程施工及验收规范》（GB5020-2002）。
5、预应力钢筋混凝土管桩图集。
6、本工程招标邀请书。
二、工程概况2.1设计桩型及要求2、桩基类型为静压预应力混凝土管桩， PHC-AB500（100）管桩共541根 (其中试桩9根)； PC-400（90）管桩共216根。
3、住宅楼±0.000m相当于黄海标高5.500m；地下车库及会所±0.000m相当于黄海标高5.200m。
4、住宅楼桩型为PHC-AB500（100）-39b，桩径为500，桩长39.00m，共分三节，每节13米。
桩顶相对标高为 -4.840m，桩底相对标高为-43.840m，桩尖进入⑨层土2.5m，单桩竖向承载力特征值为2100KN。
地下车库及会所预应力管桩设计为抗拔桩，桩型为PC-400（90）AB-C60-17a，桩径400，桩长17.00m，分上下两节，上节9.00m、下节8.00m。
桩顶相对标高 -6.55 m，桩底相对标高 -23.55m。
桩尖进入⑥层土约4.23m；单桩竖向承载力特征值为510KN。
2.2工程地质工程地质情况详见无锡市勘察设计研究院提供的《无锡鸿意地产发展有限公司财富广场岩土工程勘察报告》。
三、施工组织3.1 控制目标1、本工程质量目标：合格。
2、本工程安全生产目标：安全生产无事故、无治安事故。
3、本工程投标计划工期为：40天（日历天）。
4、文明施工目标：达到文明工地标准。
3.2 项目经理部公司在现场成立无锡财富广场住宅管桩工程项目部，将全面负责本项目从开工到竣工全过程施工生产技术、经营管理，对作业层负有管理与服务的职能。
1、项目经理部主要人员表3-1：项目经理部主要人员表2（1）项目经理：对工程的质量、进度、安全、文明施工、成本目标负全责；负责调度指挥项目所需人员、设备，负责指挥有关人员实施施工组织计划，完成项目施工目标；针对质量、安全生产、文明生产中产生的问题，组织制定改正措施，并贯彻实施；负责协调与建设单位、监理单位的关系，率领全体人员服从建设单位、监理单位的管理；负责定期或不定期组织有关人员进行质量检查、安全生产检查、及时纠正检查中发现的问题。

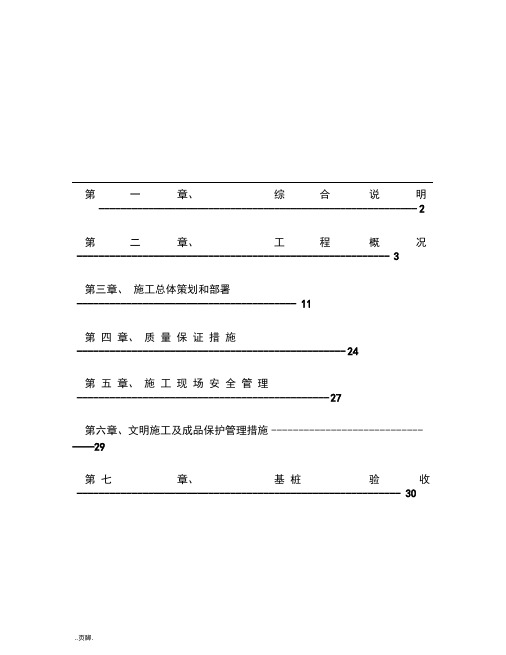

第一章、综合说明---------------------------------------------------------- 2第二章、工程概况 --------------------------------------------------------- 3第三章、施工总体策划和部署---------------------------------------- 11第四章、质量保证措施------------------------------------------------- 24第五章、施工现场安全管理---------------------------------------------- 27第六章、文明施工及成品保护管理措施---------------------------- ——29第七章、基桩验收 ----------------------------------------------------------- 30静压预应力管桩施工方案第一章综合说明本工程位于四会市，位于四会市东城区原交警大队，场地较复杂我公司本着“质量第一求效益、用户至上得信誉”的宗旨，编制本工程施工方案。
一、编制依据1、桩基础（施工图）；2、《四会玉器文化广场岩土工程勘察报告》3、《预应力高强混凝土管桩基础技术规程》4、《地基与基础工程施工及验收规范》5、《建筑桩基技术规范》6、《桩质量检测技术规程》；7、国家现行施工规范及标准；9、业主单位对实施本工程的有关具体要求；10、国家现行施工验收技术规范、技术标准11、建设部颁布的《建设工程施工现场管理规定》；12、国家建设《建筑工程质量验收评定标准》及《建筑施工安全生产、文明施工》达标的有关规定；、编制原则1、认真贯彻国家对工程建设的各项方针政策，严格执行工程建设的各项程序。
2、遵循建筑施工工艺及其技术规范，合理安排施工程序及施工顺序。
会议室桩基工程施工方案审核人：审批人：编制人：公司年月目录一、工程概况 (1)二、施工组织设计编写依据 (1)三、项目组织管理 (2)3.1、工程管理目标 (2)3.2、管理模式 (2)3.3、项目部人员组成 (2)四、静力压桩施工方案 (3)4.1、施工准备 (3)4.2、桩的验收、起吊、搬运及堆放等 (3)4.3、施工工艺 (4)五、施工进度计划技术组织措施 (7)六、主要机械设备供应计划 (7)七、工程质量的控制管理 (8)7.1、保证工程质量的技术措施 (8)7.2、静压管桩的质量控制 (8)八、安全生产技术组织措施 (12)九、环保健康文明施工技术组织措施及环境保护措施 (13)一、工程概况工程名称：桩基工程工程地址：西安市建设单位：陕西省设计单位：陕西省监理单位：陕西施工总包单位：公司施工分包单位：依据施工图纸设计，本工程地基处理采用静压高强砼预应力管桩，管顶标高-2.2m。
桩型采用《预应力混凝土管桩》（10G409）中PHC- AB400（95）24，总桩数为82根，单桩竖向承载力特征值不小于950KN,单桩竖向极限承载力不小于1900KN二、施工组织设计编写依据2.1、施工图设计桩位平面布置图；2.2、《地基与基础工程施工及验收规范》（GB50202—2002）；2.3、《建筑桩基技术规范》（JGJ94-2008）；2.4、《建筑工程质量检验评定标准》（GB50300-2013）；2.5、《工程测量规范》（GB50026-2007）；2.6、《预制预应力混凝土管桩》（GBJT08-92-2000）；2.7、国家及西安市颁布的安全操作规程及文明施工规定；2.8、场地及其周围环境实际情况；2.9、《预应力混凝土管桩》（10G409）。
三、项目组织管理3.1、工程管理目标质量：工程质量符合《建筑工程施工质量验收统一标准》的规定，确保分项工程合格率达100%，，争创优质工程。
安全：杜绝重大事故和伤亡事故，一般事故率控制在3‰以内，杜绝机械和火灾事故的发生，确保安全达标。
静压桩施工组织设计管桩施工组织设计一、拟建工程概况蓝色港湾1#、6#、7#、9#楼静压管桩基础工程，位于长春市远达大街与惠工路交汇，根据设计施工图，该工程采用静压预应力管桩。
设计桩数约973根，设计桩长（预估12-16米），竖向单桩承载力特征值为600KN、750KN（D=300），桩端持力层为地勘报告中的第8层强风化泥岩。
（终压力不小于特征值的2.4倍，设计要求1440KN、1800KN（D=300））。
桩型PHC-A300 (70)。
二、施工组织设计编制依据静压预应力混凝土管桩基础技术规程（DB22/T432-2021）三、施工组织与布置1．施工机械设备依据工程施工需要投入本工程的主要的机械设备为液压静力压桩机ZYJ800一台，2．劳动力配置根据工程要求，在施工现场成立工程施工项目部，由项目经理统一指挥生产，下设技术组、施工组，安检组、材料（后勤）组，技术人员持证上岗，确保工程安全、优质、高效完成。
3．施工工期现场具备“三通一平”条件，桩机进场，自试桩完成后，工期根据实际情况由甲乙双方商定（试桩两日内始算工期）。
四、主要施工方法及措施1．施工前准备工作：（1）调查场地及毗邻区域地上、地下管线、建（构）筑物及障碍物，并提出相应解决措施。
（2）根据静压桩机械施工条件，首先场地道路必须平整，硬化，道路坚实畅通，以便于生产设备以及管桩运输的车辆进出。
处理和清除地面、高空、地下的障碍物。
场地坡度不大于1%。
（3）建设单位保证施工场地供电、供水。
（4）做好机械的检修、保养，仪器仪表校正。
2．施工测量控制：（1）控制依据a、《工程测量规范》b、规划给出控制点。
（2）平面控制：在现场四周轴线设控制点，并采用“+”字交叉法延伸现场外，所有控制点用砼固定，以备复线。
（3）桩位放线：由甲方负责，甲、乙双方及监理单位共同复线无误后施工。
首先应放出所有轴线的控制点（延伸场外），然后按设计尺寸准确放出桩中心点，其地表位置撒白灰点做标记，保护好桩点不被破坏，防止重车辗压。
渤海湾世界商品电子商务交易中心预应力静压管桩工程施工组织设计武汉国机岩土工程有限责任公司二〇一五年四月工程名称：渤海湾世界商品电子商贸交易中心预应力静压管桩工程文件名称：施工组织设计编写：审核：总工程师：目录前言一、工程概况1、工程简介2、工程地质、水文地质条件二、施工组织设计编制依据三、桩基设计工程量及技术要求四、施工准备1、施工场地及道路2、临时设施布置3、拟投入的主要施工机械设备表4、主要施工材料计划5、施工技术准备五、机构设置、劳动力计划1、组织机构设置、管理人员安排2、劳动力安排计划表六、施工计划1、施工进度计划2、施工进度计划控制3、施工工期进度计划图七、预应力混凝土管桩施工工艺（一）施工工艺1、场地平整、硬化2、工程测量3、预制桩检验4、桩机就位5、吊桩、桩尖对中调直6、压桩7、接桩8、送桩9、终压（二）质量通病及预控对策八、质量保证体系及保证措施1、质量保证体系2、质量保证措施九、安全施工保证措施十、文明施工保证措施1、施工前准备2、施工中的管理3、竣工后的交接十一、工程进度技术保证措施1、工程进度管理措施2、工程进度的奖罚办法十二、环境保护措施十三、竣工提交资料附：1、施工平面布置图2、施工顺序布置图前言渤海湾世界电子商务交易中心项目由第四方物流（天津）有限公司投资，由广西五鸿建设集团有限公司天津分公司兴建，中国中建设计集团有限公司设计，中国有色金属工业西安勘察设计研究院天津分院提供场地岩土工程勘察报告。
我公司荣幸承接本工程预应力静压管桩采购、运输及静压桩施工任务，特编制施工组织设计指导施工。
一、工程概况1．工程简介拟建的渤海湾世界电子商务交易中心位于天津市汉沽区中心渔港附近海滨大道以北及中心达到以南，本次施工项目主要拟建物为商务交易中心，总占地面积40000 M2，建筑结构类型为钢架结构。
2．工程地质、水文地质情况简介：依据工程地质勘查报告，场区地层自上而下可分为5个工程地质层及12个工程地质亚层：①杂填土；②粉质粘土；③粉质粘土；④粉土；⑤淤泥质粉质粘土；⑥粉质粘土；⑦粉土；⑧粉质粘土；⑨粉质粘土夹粉土；⑩粉土；⑩-1粉质粘土；○11粉质粘土；○12粉土。
施工方案荣成昊阳热电联产项目静压预应力管桩专项施工方案编制单位：迪尔集团有限公司日期：2016年6月19日目录1.工程概况 (4)1.1工程说明 (4)1.2设计要求 (4)1.2.1综合楼、生产区、主厂房区 (4)1.2.2炉后区、储煤区 (5)1.3地质及水文情况 (5)1.3.1本工程的主要土层 (6)1.3.2地下水 (6)2.编制依据 (7)2.1规范、标准、图集及相关规定 (7)2.2编制原则 (8)3.施工总体策划和部署 (8)3.1施工前的准备工作 (8)3.2施工组织管理、主要人员、机械设备配备 (9)3.2.1施工组织管理体系 (9)3.2.2机械设备的配备 (9)3.2.3人员配备 (10)4.施工进度计划的控制 (10)4.1综合楼、生产区、主厂房区 (10)4.2炉后区、储煤区、烟囱 .................................错误！未定义书签。
5.施工工艺 (10)5.1施工工艺流程图 (10)5.2确定桩机行走路线 (11)5.3预应力管桩的进场检验 (11)5.4F桩的吊装、运输和堆放 (13)5.5静压预应力管桩施工方法 (14)5.5.1管桩施工前尚需准备做的工作 (14)迪尔集团有限公司第页2 / 335.5.2试压管桩的规定 (15)5.5.3静压桩机施压管桩作业的施工要点 (15)6.质量保证措施 (17)6.1材料保证措施 (17)6.2施工班组操作质量的保证 (17)6.3施工技术保证措施 (17)6.4静压预应力管桩质量保证措施 (18)7.安全生产、文明施工保证措施 (20)7.1安全生产、文明施工的目标 (20)7.1.1安全生产方针 (20)7.1.2安全生产、文明施工目标 (20)7.2安全生产管理原则 (20)7.3安全生产管理体系 (21)7.3.1安全管理职责 (21)7.3.2安全生产的保证措施 (22)7.4文明施工保证措施 (26)7.4.1文明施工保证措施 (26)8.环境保护措施 (28)8.1环境保护管理目标和要求 (28)8.1.1环境保护管理目标 (28)8.1.2环境保护管理要求 (28)8.2粉尘污染及噪音控制措施 (29)8.2.1粉尘控制措施 (29)8.2.2噪音控制措施 (29)8.3夜间施工措施 (29)9.成品保护措施 (30)10.基桩验收 (30)迪尔集团有限公司第页3 / 33。
桩基施工方案编制：审核：审批：2011年9月20日施工组织设计（施工方案）报审表工程名称无为蓝鼎中央城1#地块桩基工程施工单位马鞍山长江地质工程公司编制单位现报上 PHC管桩桩基工程施工组织总设计施工组织设计施工方案文件，请予以审查。
主编编制人工程项目部施工单位（盖章）技术负责人审核单位审核意见：年月日总承包单位（盖章）审核人审批人审查单位监理审查意见：监理审查结论：□同意实施□修改后报□重新编制监理单位（盖章）专业监理工程师日期：目录第一章编制依据第二章工程概况第三章施工组织及布署第四章施工准备第五章主要项目施工计划方案第六章施工资源需要量计划第七章质量保证措施第八章安全生产、文明施工措施第九章施工进度计划附件1 施工工艺流程及质量预控图附件2 施工进度计划表附件3 走机线路图第一章编制依据本施工方案适用于无为蓝鼎中央城1#地块桩基工程施工作业编制依据如下：1.1．上海现代建筑设计有限公司提供的设计图纸。
1.2. 本工程地质报告由省勘察院提供。
1.3.《建筑桩基技术规范》（JGJ94-2008）1.4.《建筑地基基础工程施工质量验收规范》（GB50202-2002）1.5.《建筑工程施工质量验收统一标准》（GB50300-2001）1.6.《混凝土结构工程施工质量验收规范》（GB50204-2002）1.7.《预应力混凝土管桩》（03SG409）第二章工程概况2.1.工程简况：拟建场地工程位于安微省无为县高新大道与军二路交口西北兴建“无为蓝鼎中央城1#、2#地块”住宅小区，该工程由14幢30～33层住宅楼、10幢28层住宅楼、1幢18层住宅楼及3～4层的商业和会所等组成。
场地局部下设有一层地下车库，框架（框剪）结构，桩基采用PHC管桩。
建设单位为无为蓝鼎房地产开发有限公司，设计单位为上海现代建筑设计有限公司，勘察单位为省勘察院，由我司负责施工。
2.2.设计要求：本工程桩基采用先张法预应力高强混凝土管桩，该管桩混凝土强度等级为C80，管桩型号、规格选用PHC500-125-AB、单桩承载力特征值ZH1为2500KN；桩基单桩承载力特征值以试桩实验为准，本工程桩基施工要求压桩力为主、桩长为辅。
无桩尖。
2.3.工程地质特点本工程地质报告由省勘察院提供的《岩土工程勘察报告》场地内土层自上而下分述如下：①层耕填土层厚0.5～1.3m。
褐灰色、灰褐色等。
松散或软塑～可塑状态。
②1层淤泥质粉质粘土层厚一般为5.20～27.60m。
青灰、黄灰、灰褐，流塑～软塑状态，湿，光滑.②2层粉质粘土夹薄层粉土层厚一般为1.20～20.0m。
黄灰、灰褐，软塑～可塑状态，湿，光滑.③层粉质粘土层厚一般为1.50～13.0m，灰白、褐黄色，可塑～硬塑状态，湿，光滑.④层粉土夹粉质粘土层厚1.90～6.60m。
灰色，稍密～中密状态，湿或饱和.⑤层粘土层厚0.60～8.10m。
灰白色，湿，硬塑状态.⑥层粉土混少量砾石层厚2.60～8.10m.灰白色，中密～密实状态，湿～稍湿.⑦1层强化泥质砂岩层厚1.40～5.50m。
棕红、灰白色，密实状态。
⑦2层中风化泥质砂岩该层未揭穿。
棕红、灰白色，坚硬状态。
2.4.场地情况：本工程现场已完成三通一平工作，大型机械设备及材料可直达施工现场，已具备开工条件。
第三章施工组织及布署3.1.施工组织管理机构3.1.1.项目部组建为了确保本工程各项目的目标实现，由公司组织了精干技术力量组建项目经理部，成员由项目经理、项目技术负责人、施工员、质检员、安全员、放样员、内业员、机管员组成。
以项目经理为核心，精心组织协调施工班组合理安排现场施工，加强现场管理，确定上岗人员责任制，建立、健全完善的质量保证体系，对工程施工质量、安全、工期及贯标工作进行全面管理。
3.1.2.项目部管理人员组成分工职责（表1）职务工作职责项目经理对该项目质量、安全、工期等各项工作全面管理。
按合同规定的要求明确项目的质量、安全、进度目标并组织实施。
项目技术负责人在项目经理领导下，对该项目的工程技术及质量、安全、进度等各项工作全面管理和实施。
施工员对作业人员进行技术交底，以确保工程按规定要求进行作业施工，施工现场放样、工程质量控制、施工内业等各项工作负责管理。
安全员 负责该项目工程的安全生产、文明施工工作的管理。
质检员 负责对该项目工程的质量进行检查、监督和指导。
材料员负责对该项目工程的材料采购、监督和指导。
项目部质量安全职责机构图3.2.施工部署 3.2.1.项目总体目标⑴本工程桩基础工程一次性交验合格①检验批一次性验收合格率100％，其中主控项目100％合格，一般项目90％以上合格，且超出值不大于允许值的15％。
②桩基静载试验必须全部合格 ③桩基动力检测应符合要求项目经理生产副经理项目技术负责人质检员材料员施工员安全员机管员放样员 内业员④桩位允许偏差值如下表所示：⑵该项目应作到安全隐患整改率100%，安全事故率为0，杜绝安全伤亡，作到安全生产、文明施工。
第四章 施工准备 4.1.现场踏勘4.1.1.施工场地应进行先期平整处理，应有足够的地基承载力。
地面以下较大块石、砼块及旧基础等障碍物应予清除。
避免以后施工过程中出现不必要的麻烦。
4.2. 施工用电负荷计算（一台桩机用电量） 4.3.标高基准点引测及轴线定位。
4.3.1.根据建设单位提供的标高基准点，设置水平标高控制点并测量施工场地平均地面标高做好引测记录。
4.3.2.根据建设单位提供的单体工程的控制点按设计图纸进行轴线定位、桩位放样，并在不受施工影响的地方测设轴线控制点,设置完后应报请建设单位及监理单位现场代表进行复核,经复核无误并办理签证手续后方可使用。
4.4.施工现场平面规划根据施工现场桩基位置进行施工现场平面规划布置，合理安排暂设位置、施工现场道路、预应力管桩堆放场地、施工供电给水线路、施工排水沟等。
4.5.组织施工人员及机具、材料进场。
项项 目允许偏差 检验办法1 盖有基础梁的桩：（1） 垂直基础梁的中心线 （2） 沿基础梁的中心线120+0.01H 150+0.01H用经纬仪或拉线和尺量检查 2 桩数为1~3根桩基中的桩 100 3 桩数为4~16根桩基中的桩 13桩径或边长 4桩数大于16根桩基中的桩： （1） 最外边的桩 （2） 中间桩13桩径或边长 12桩径或边长注：H 为施工现场地面标高与桩顶设计标高的距离。
组织施工人员及机具、材料进场，对参加桩基础施工的施工人员由公司安质部门进行质量、安全技术交底，对施工机具、施工用电等组织检查。
进场的材料由料员负责验收，并报请监理人员复检合格后方可进场使用。
4.6.安排现场试桩工程桩施工前应进行现场试压桩，试压桩由建设单位组织设计单位、施工单位、监理单位、勘察单位、质监部门的有关人员等到场参加。
并确定今后施工压桩标准。
4.7.静力压桩施工本工程采用静力压桩施工工艺，其施工工艺流程如下：测量放线定位桩机就位复核桩位吊桩、喂桩、对准桩位校正桩管垂直度压桩接桩再压桩送桩终止压桩桩顶高程测量第五章主要项目施工计划方案5.1.轴线及标高水准点测量控制方案5.1.1.根据建设单位提供的工程控制点进行轴线、桩位放样并测设轴线控制桩(点)，由建设及监理单位代表复核无误后，签证工程基准线审核签证单,建设单位必须提供规划部门出具的核样回单。
轴线控制桩(点)应设置在不受施工影响的地方并妥善保护。
5.1.2.采用极坐标法进行桩位放样。
放样前应认真编制桩位放样计算表，桩位放样计算表经验算无误后报请监理复核。
桩位测设好后用钢筋打入至地面平，桩位允许偏差在15mm内。
每根桩施工前应由监理人员复核无误后方可施工。
5.1.3.依据建设单位提供的水准点引测至施工场地内，测设施工现场标高基准点，以控制桩顶标高，施工现场标高基准点应设于固定参照物并且不会因桩基施工而产生下沉或上浮的位置，并且作好标志，便于施工中复核。
5.2.预应力管桩材料堆放、施工控制方案。
5.2.1.本工程使用PHC预应力混凝土管桩。
材料进场时应按每节桩管永久标志和临时标志进行统一登记，按规定堆放整齐。
进场的材料经自检合格后报请监理复检，验收合格后方可使用。
5.2.2.桩管在起吊、运输、堆放过程中，必须保持平稳，无大振动，以保证桩身不受损伤。
管桩在施工中起吊时可采用一点吊法，管桩在堆放过程中起吊应采用二点吊法。
5.2.3.堆桩场地要平稳坚实，不得产生不均匀沉陷。
支点垫木的间距应与吊点位置相同，各层垫木应上下对齐处于同一垂直线上，最下层的垫木应适当加宽，堆放层数应根据地基强度和堆放时间而定，一般不宜超过四层。
5.3.预应力管桩静压施工控制方案：5.3.1. 根据建设单位提供的工程控制点按设计图纸位置测设桩位，在桩位中心打一根钢筋，并绑上塑料带，使标志明显。
5.3.2.桩机就位复核桩位：若因施工场地太软桩机行走时会挤动预埋好的桩位，因此在桩机大体就位后要重新复核桩位。
5.3.3.起桩、就位对中：桩机就位对中时首先调平桩机，将管桩喂入压桩机，然后抱桩器抱好管桩对准桩位调直底桩。
桩中心应对准桩位中心点，同时采用线垂校正桩的垂直度。
底桩是否垂直是保证桩身质量的关键。
5.3.4.压桩：静力压桩开始沉桩，在整个沉桩过程中，桩帽、桩身应保持同一垂直线，不得偏压。
桩管应保持轴心受压状态，送桩器和桩身应在同一中心线上，桩身垂直度偏差不大于51000。
压桩时要认真对照地质勘察报告，密切注视压力变化情况，压桩力按试桩时定下的施工压桩力为准。
压桩施工时，应由专人做好施工记录，预防错压漏压，施工中若发现异常情况应及时通知有关部门共同解决。
5.3.5.接桩：每根桩接头不应超过3个，静压沉桩到底桩露出地面0.7m时，吊入上节桩与底桩对齐上节桩，将底桩压到露出地面约0.5m，采用焊接接桩，本工程采用二氧化碳气体保护焊，接桩时上下两块端板轴向错位量应小于2㎜，坡口根部间隙应小于2㎜，如有间隙，应用铁片全部垫实焊牢。
电焊前，应检查下、下端板是否清理干净，焊接应对称连续施焊，焊缝应连续饱满，确保焊缝厚度。
焊接完后实行“三检”即自检、专职检、监理检。
焊接后应等待1分钟方可继续压桩。
焊接工艺尚应符合《建筑结构焊接规程》JGJ81的有关规定执行。
5.3.6.重复接桩、压桩直至达到试桩时所定的施工标准，露出地面阻碍压桩机行走的桩头截去，截桩应采用截桩器，严禁用大锤横向敲击、冲撞。
5.3.7.送桩：送桩达到设计要求时即可终止压桩。
5.3.8.沉桩过程中若出现压桩力突变，桩身倾斜，位移，桩内涌水，地表严重隆起，桩顶或桩身出现裂缝，破碎等情况，应暂停压桩查明原因并进行必要的处理，方可继续施工。
5.3.9.雨天焊接接桩质量保证措施。
5.3.9.1.接桩前应作好防雨遮盖。
5.3.9.2.接桩前应将上节桩底面与底桩上面清理干净，并用海棉块或棉布将水吸干，保证干燥。
