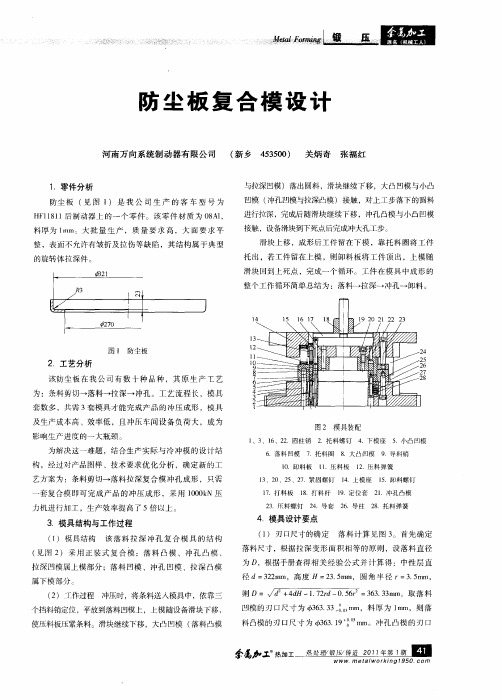

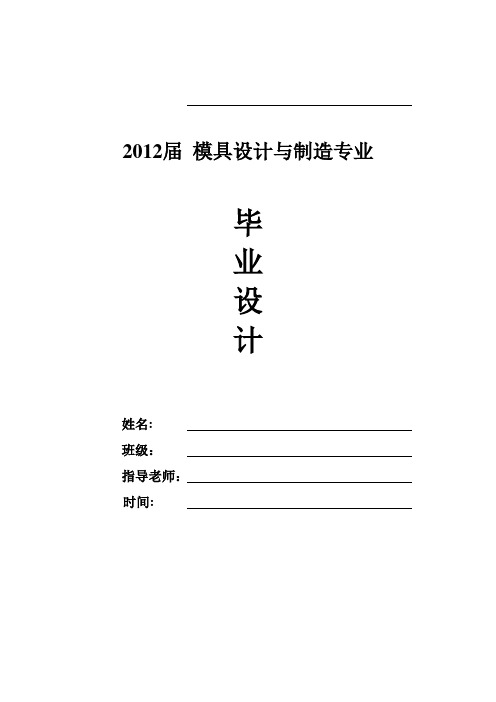

2012届模具设计与制造专业毕业设计姓名:班级：指导老师：时间:目录任务书 (3)摘要 (4)前言 (5)第一章本次设计的基本过程 (6)1.1 根据支撑板模具装配图，分析其基本结构组成 (6)1.2 模具的工作过程 (6)1.3 各部分零件结构设计 (6)第二章主要零件的结构和工艺分析 (8)2.1 冲孔凸模 (8)2.2 落料凹模 (9)2.3 落料冲孔凸凹模 (11)2.4 上、下模座 (14)2.5 凸模固定板和凸凹模固定板 (15)2.6 推件板 (17)2.7 垫板 (19)结束语 (21)致谢词 (22)参考文献 (23)附件…………………………………………………………………模具设计与制造专业毕业设计任务书设计题目：落料冲孔复合模主要零件的设计与制造工艺姓名：班级：指导老师：一、要求：理解冲载模的结构特点与工作过程。
二、根据支撑板落料冲孔复合模的总装图（见附件）设计其主要零件的零件图，包括：冲孔凸模、落料冲孔凸凹模、落料凹模、上模座、下模座、凹模固定板、凸凹模固定板、垫板以及推件板。
三、编制主要零件图的加工工艺过程卡，要求以下内容：工序号、工序名称、工序内容、设备和工序简图。
四、写出本次设计的论文摘要冲压是机械制造业中一种较先进的加工方法，与切削加工相比，具有材料利用率高、制品力学性能好，互换性强、生产效率高等优点。
我设计的这套复合模具，采用倒装复合模具冲压，因为倒装模具有许多的优点，比如说：制件精度高，由于是在冲床的一次行程内，完成数道冲压工序。
因而不存在累积定位误差。
使冲出的制件内外形相对位置及各件的尺寸一致性非常好，制件平直。
生产效率高,模具结构紧凑，面积较小。
由于采用弹压卸料装置，使冲制出的工件平整，表面质量好。
采用打料杆将工件或废料从凹模孔中打下，因而工件或废料不在凹模孔内积聚，可减少工件可废料对孔的涨力。
从而可减少凹模的壁厚，使凹模的外形尺寸缩小，节约模具材料。
根据零件图的结构分析,该零件采用倒装复合模具冲压比较合理。
案例2：复合模实例零件简图：如图1所示；零件名称：支架。
生产批量：大批量；材料：Q235A；材料厚度：2mm。
图1 零件图1、冲压件的工艺分析该支架零件形状简单，是一个外圆弧为R4.5m m的折弯件，其中Ф6mm的圆孔和6×12mm的腰形孔为安装孔，所以此两孔的位置尺寸是该零件需要保证的重点。
另外，该零件属隐蔽件，被其他零件完全遮蔽，外观上要求不高。
该零件板厚t=2mm，内表面弯曲半径为R2.5mm，大于Q235A板料的最小弯曲半径；腰形孔边到弯曲中心的距离L=4.5mm，大于2t(4mm)，即腰形孔在弯曲变形区外，弯曲件的结构工艺性良好。
零件展开后形状简单、结构对称。
由冲压设计资料中可查出，冲裁件内外形所能达到的经济精度为IT12~IT10，而零件图中的尺寸未标注公差，即该零件的精度等级为IT14级，可知该零件的精度要求能够在冲裁加工中得到保证。
其他尺寸标注、生产批量等情况，也均符合冲裁的工艺要求，冲裁工艺性良好。
2、确定冲裁工艺方案与模具结构形式首先根据零件形状确定冲压工序类型和选择工序顺序。
因该零件的孔在弯曲变形区外，故其需要的基本工序有落料、冲孔和弯曲。
其中弯曲决定了零件的总体形状和尺寸，为最后一道工序。
根据冲载工序的不同选择可做出以下几种组合方案：方案一：先落料，再冲孔，最后折弯，由三套模具完成。
方案二：先采用落料冲孔复合模，然后折弯，由二套模具完成。
方案三：先采用冲孔落料级进模，然后折弯，由二套模具完成。
比较上述各方案可以看出，方案一的优点是：模具结构简单、寿命长、制造周期短、投产快。
缺点是：工序分散，需用模具、压力机和操作人员较多，劳动生产率低。
方案二落料冲孔在一道工序内完成，内、外形的位置尺寸精度高，工件的平整性好；方案三由于是先冲孔后落料，内、外形的位置尺寸精度不如方案二高，工件易弯曲，平整性不如方案二好，但操作安全、方便。
方案二和方案三与方案一相比，工序集中，劳动生产率高，但模具结构复杂，制造周期长。
第一章零件的工艺分析一、零件材料的分析08F钢强度、硬度很低，而塑性、韧性极高，具有良好的冷变形性和焊接性，正火后切削加工性尚可，退火后导磁率较高，剩磁较少，但淬透性、淬硬性极低。
二、零件的结构分析该零件结构简单，尺寸没有公差要求，尺寸均为自由公差，外形对称。
三、零件的工艺性分析该零件是钢料，该零件形状的基本特征是一般的有凹圆的圆筒形件，为圆筒形件底部有一个Φ10孔，内部圆周直径为Φ28,尺寸均为自由公差，因一般情况下，拉深件的尺寸精度应在IT13级以下，不宜高于IT11级。
所以将内部直径改为Φ28+00.3。
高度10+00.2为IT11-IT12级精度。
主要成形方法是冲裁、拉深、切边冲孔和弯曲。
零件的dt/d、h/d都不太大，其拉深工艺性较好。
该零件为大批量生产，零件外形简单对称。
材料为08F钢，采用冲压加工经济性较好。
零件如图：t=1mm其余R=0.4图1-1 零件图第二章确定冲压工艺方案冲压工艺方案的确定是制定冲压工艺过程的主要内容，需要综合考虑各方面的因素，有的还需要进行必要的工艺计算，因此，实际确定时通常先提出几种可能的方案。
再在此基础上进行分析、比较和择优。
从零件的结构和形状可知，所需基本工序为落料、拉深、冲孔、弯曲四种。
但工序模具生产效率低难以满足大批量生产的要求，为了提高生产效率主要采用复合冲裁或级进冲裁两种方式。
若采用级进模虽然生产效率很高，但模具的结构比较复杂，对制造精度要求较高，一般生产周期长，成本高维护也比较困难。
采用复合冲裁时，冲出的零件精度和平直度较好，生产效率也较高，模具结构较级进模简单生产成本也比级进模的低。
第一节零件毛坯的尺寸计算（1）弯曲毛坯尺寸的确定对于r<0.5t的弯曲件毛坯长度的计算公式Lz=5+4+5+0.6t=5+5+4+0.6×1=14.6（2）拉深次数的确定及尺寸计算因板料厚度t为1mm故按厚度中线尺寸计算，如图所示。
2.1.1计算坯料尺寸D=（d22+4d2H-1.72rd2-0.56r2）½=（29*29+4*29*10.5-1.72*2.5*29-0.56*2.5*2.5）½=43.94mmL1=Lz+2*2.5=19.6mmL=L1+D=63.54mm图2-12.1.2 确定拉深次数根据坯料的相对厚度t/D=1/43.94=2.28%拉伸系数m=d/D=29/43.94=0.66大于极限拉深系数[m]，所以一次拉深成形。

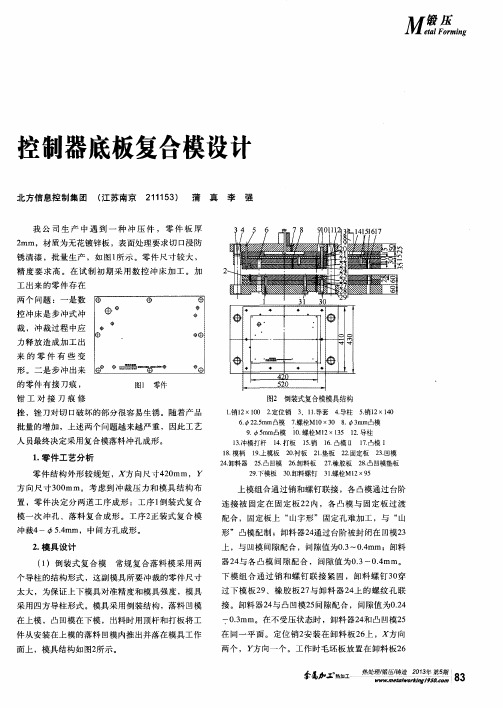

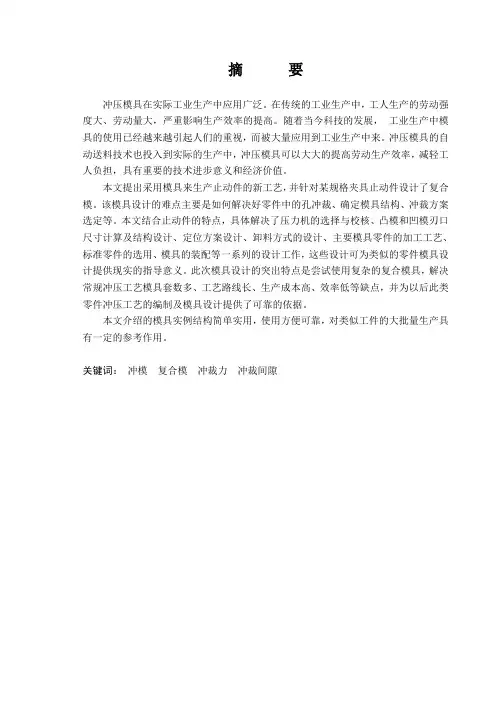

摘要冲压模具在实际工业生产中应用广泛。
在传统的工业生产中，工人生产的劳动强度大、劳动量大，严重影响生产效率的提高。
随着当今科技的发展，工业生产中模具的使用已经越来越引起人们的重视，而被大量应用到工业生产中来。
冲压模具的自动送料技术也投入到实际的生产中，冲压模具可以大大的提高劳动生产效率，减轻工人负担，具有重要的技术进步意义和经济价值。
本文提出采用模具来生产止动件的新工艺，并针对某规格夹具止动件设计了复合模。
该模具设计的难点主要是如何解决好零件中的孔冲裁、确定模具结构、冲裁方案选定等。
本文结合止动件的特点，具体解决了压力机的选择与校核、凸模和凹模刃口尺寸计算及结构设计、定位方案设计、卸料方式的设计、主要模具零件的加工工艺、标准零件的选用、模具的装配等一系列的设计工作，这些设计可为类似的零件模具设计提供现实的指导意义。
此次模具设计的突出特点是尝试使用复杂的复合模具，解决常规冲压工艺模具套数多、工艺路线长、生产成本高、效率低等缺点，并为以后此类零件冲压工艺的编制及模具设计提供了可靠的依据。
本文介绍的模具实例结构简单实用，使用方便可靠，对类似工件的大批量生产具有一定的参考作用。
关键词：冲模复合模冲裁力冲裁间隙AbstractPunching die has been widely used in industrial production. In the traditional industrial production, the worker work very hard, and there are too much work, so the efficiency is low. With the development of the science and technology nowadays, the use of punching die in the industial production gain more attention, and be used in the industrial production more and more. Self-acting feed technology of punching die is also used in production, punching die could increase the efficience of production and could alleviate the work burden，so it has significant meaning in technologic progress and economic value.This Article proposes using mold to produce retainer of the new technology, And against a standard fixture retainer design of the compound dies. The main problems of this mold design is how to solve retainer of punching holes, determine mold structure, how to manufacturing the mold and selected blanking programs and so on. This Article Combine the characteristics of retainer, concretely solve the choice and verify check of the press machine, the numeration and structure design of the point dimension of punch and matrix, the locating project design, the method of stripper, the main mold parts processing, the choice of standard parts, the design of the model assemble. These designs can provide realistic guiding significance for similar mold design. But the characteristics of the design is to try to using the complicate dies. To solve the problem of original process, such as large numbers of die, long process of technology, high production cost, low efficiency, difficulty in keeping symmetry of working parts are solved, and a reliable evidence for the workout of stamping process and die design of these parts is provided.The dies here discussed can be easily made, conveniently used, and safely operated. And it could be used as the reference in the large scale production of similar workpieces.key words： dies compound dies blanking force blanking dearance目录1绪论 (1)1.1模具行业 (1)1.2国内外模具发展状况及趋势 (1)1.3本次设计的主要方向、内容及目的 (3)2 冲压工艺与模具设计 (4)2.1 冲压件工艺分析 (4)2.2 工艺方案及模具结构类型 (4)2.3 排样及搭边 (5)2.4 冲压力与压力中心计算 (6)2.4.1 冲压力 (6)2.4.2 压力中心 (7)2.5 工作零件刃口尺寸计算 (8)2.5.1 刃口尺寸确定的原则 (8)2.5.2 刃口尺寸确定的方法 (8)2.6 工作零件结构尺寸 (10)2.6.1 落料凹模板尺寸 (10)2.6.2 落料凸模尺寸 (10)2.6.3 冲孔凸模尺寸 (11)2.7 其它模具零件结构尺寸及模架选用 (11)2.8 压力机的规格选用 (12)2.9 模具装配图 (12)2.10 模具零件图 (14)2.11 零件技术要求 (19)3模具制造 (21)3.1 主要模具零件及其加工工艺过程 (21)3.1.1 落料凹模加工工艺过程 (21)3.1.2 冲孔凸模加工工艺过程 (22)3.1.3 落料凸模加工工艺过程 (23)3.1.4 凸模固定板加工工艺过程 (24)3.1.5 落料凸模固定板加工工艺过程 (24)3.1.6 卸料板加工工艺过程 (25)3.1.7 上垫板加工工艺过程 (26)3.1.8 下垫板加工工艺过程 (26)3.1.9 空心垫板加工工艺过程 (27)3.1.10 推件块加工工艺过程 (27)3.1.11 上模座加工工艺过程 (28)3.1.12 下模座加工工艺过程 (28)3.2 其余模具标准零件 (28)3.2.1 固定挡料销及导料销 (28)3.2.2 推杆 (29)3.2.3 防转销 (29)3.2.4 圆柱销 (30)3.2.5 卸料螺钉 (31)3.2.6 内六角圆柱头螺钉 (31)3.2.7 模柄 (32)3.2.8 卸料弹簧 (33)3.2.9 导柱导套 (34)3.2.10 模座 (34)4模具装配与调试........................................................................... 错误！未定义书签。

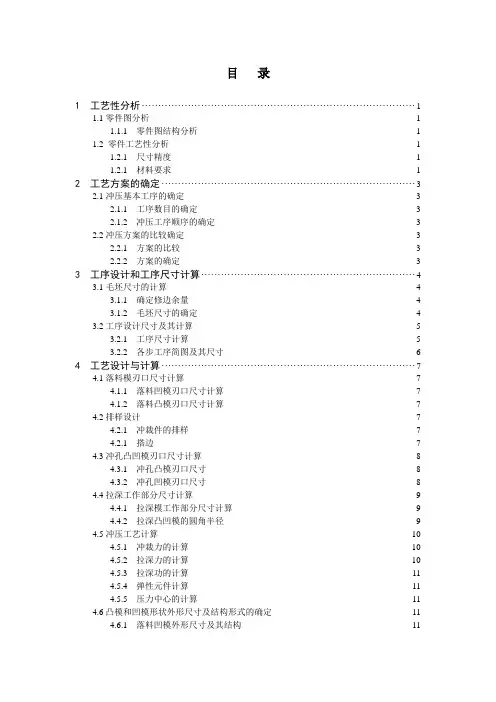

目录1 工艺性分析 (1)1.1零件图分析 (1)1.1.1 零件图结构分析 (1)1.2 零件工艺性分析 (1)1.2.1 尺寸精度 (1)1.2.1 材料要求 (1)2 工艺方案的确定 (3)2.1冲压基本工序的确定 (3)2.1.1 工序数目的确定 (3)2.1.2 冲压工序顺序的确定 (3)2.2冲压方案的比较确定 (3)2.2.1 方案的比较 (3)2.2.2 方案的确定 (3)3 工序设计和工序尺寸计算 (4)3.1毛坯尺寸的计算 (4)3.1.1 确定修边余量 (4)3.1.2 毛坯尺寸的确定 (4)3.2工序设计尺寸及其计算 (5)3.2.1 工序尺寸计算 (5)3.2.2 各步工序简图及其尺寸 (6)4 工艺设计与计算 (7)4.1落料模刃口尺寸计算 (7)4.1.1 落料凹模刃口尺寸计算 (7)4.1.2 落料凸模刃口尺寸计算 (7)4.2排样设计 (7)4.2.1 冲裁件的排样 (7)4.2.1 搭边 (7)4.3冲孔凸凹模刃口尺寸计算 (8)4.3.1 冲孔凸模刃口尺寸 (8)4.3.2 冲孔凹模刃口尺寸 (8)4.4拉深工作部分尺寸计算 (9)4.4.1 拉深模工作部分尺寸计算 (9)4.4.2 拉深凸凹模的圆角半径 (9)4.5冲压工艺计算 (10)4.5.1 冲裁力的计算 (10)4.5.2 拉深力的计算 (10)4.5.3 拉深功的计算 (11)4.5.4 弹性元件计算 (11)4.5.5 压力中心的计算 (11)4.6凸模和凹模形状外形尺寸及结构形式的确定 (11)4.6.1 落料凹模外形尺寸及其结构 (11)4.6.2 凸凹模外形尺寸及其结构 (12)4.6.3 拉伸凸模外形尺寸及其结构 (12)5 确定模具整体结构 (14)5.1模具类型选择 (14)5.2操作方式选择 (14)5.3材料送进、定位方式选择 (15)5.4卸料、推件、压边装置选择 (15)5.4.1 橡胶垫的选用 (16)5.4.2 弹簧的选用 (16)5.5导向装置的选择 (17)5.6模柄的选择 (17)6 压力机的选择 (18)参考文献 (19)附录 (20)附录A 冲压工艺卡片 (20)1 工艺性分析1.1零件图分析1.1.1 零件图结构分析此零件为圆筒形件件，此零件为圆筒形件，属于有凸缘圆筒形拉深件，总高为21 mm，壁厚为2mm，最大直径为73mm,底部中心有直径为14mm的大孔。
落料冲孔复合模具设计一、零件工艺性分析零件为落料冲孔件，材料为H62，厚度为0.5mm 。
生产纲领为100万件/年，为大批量生产。
零件图如下所示：图1 接线片1.1 材料分析H62为普通黄铜，抗拉强度为385Mpa ，延伸率为15%，有良好的力学性能，冷态下塑性不错，切削性能好，适合冲裁加工。
1.2 结构分析零件外形几何结构简单，易于冲裁加工。
零件中部有一圆形孔，孔的尺寸为6mm ，满足冲裁最小孔径min d =6mm mm 5.0mm 5.010.1=⨯=≥t 的要求。
另外，经计算孔距零件外形之间的最小孔边距为1.5mm ，满足冲裁件最小孔边距的要求。
且工件的边缘不会产生膨胀或歪扭变形，零件的加工工艺性能好。
所以，该零件的结构满足冲裁的要求。
1.3 精度分析零件上尺寸标注了公差要求，由公差表查得其公差要求都属IT10到IT11之间，所以普通冲裁可以达到零件的精度要求。
综上所述，该零件具有良好的冲裁工艺性，适合冲裁加工。
二、冲裁工艺方案的确定零件为一落料冲孔件，可提出的加工方案如下：方案一：先落料，后冲孔。
采用两套单工序模生产。
方案二：落料—冲孔复合冲压，采用复合模生产。
方案三：冲孔—落料连续冲压，采用级进模生产。
方案一模具结构简单，但需两道工序、两副模具，生产效率低，零件精度较差，在生产批量较大的情况下不适用。
方案二只需一副模具，冲压件的形位精度和尺寸精度易保证，且生产效率高。
尽管模具结构较方案一复杂，但由于零件的几何形状较简单，模具制造并不困难。
方案三也只需一副模具，生产效率也很高，但与方案二比生产的零件精度稍差。
欲保证冲压件的形位精度，需在模具上设置导正销导正，模具制造、装配较复合模略复杂。
所以，比较三个方案欲采用方案二生产。
现对复合模中凸凹模壁厚进行校核，当材料厚度为0.5mm时，可查得凸凹模最小壁厚为0.75mm，现零件上的最小孔边距为1.5mm，所以可以采用复合模生产，即采用方案二。

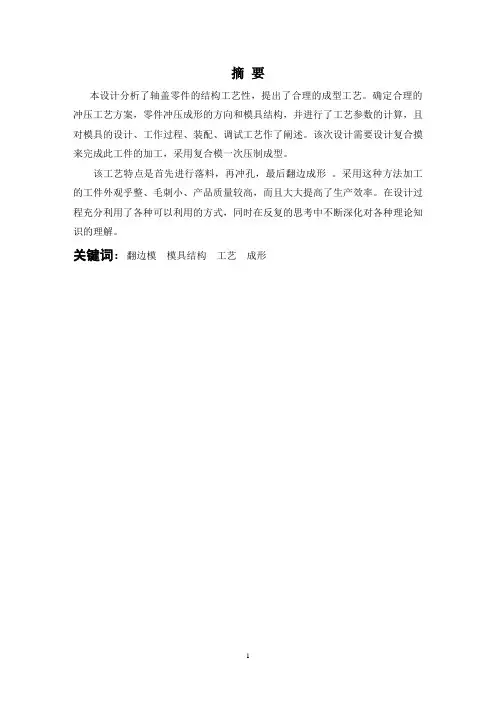

摘要本设计分析了轴盖零件的结构工艺性，提出了合理的成型工艺。
确定合理的冲压工艺方案，零件冲压成形的方向和模具结构，并进行了工艺参数的计算，且对模具的设计、工作过程、装配、调试工艺作了阐述。
该次设计需要设计复合摸来完成此工件的加工，采用复合模一次压制成型。
该工艺特点是首先进行落料，再冲孔，最后翻边成形。
采用这种方法加工的工件外观乎整、毛刺小、产品质量较高，而且大大提高了生产效率。
在设计过程充分利用了各种可以利用的方式，同时在反复的思考中不断深化对各种理论知识的理解。
关键词：翻边模模具结构工艺成形目录前言一、冲压工艺分析 (5)1.1冲压件的工艺分析 (5)1.2工艺方案的确定 (5)二、工艺参数的计算 (7)2.1毛坯的尺寸计算 (7)2.2排样及材料利用率的计算 (8)2.3各部分工艺力的计算 (8)2.4计算压力中心 (9)2.5主要工作部分尺寸计算 (9)2.5.1冲孔刃口尺寸计算 (9)2.5.2落料刃口尺寸的计算 (10)2.5.3翻边的工作部分尺寸计算 (10)2.6冲压设备的选择 (11)三、模具总体结构的设计 (14)3.1绘制模具总体结构草图 (14)3.2模具结构的设计，确定结构件的形式 (14)3.3模架的选择 (17)3.4模架的动作过程 (17)四、模具主要零件结构设计的分析 (18)4.1冲孔凸模设计 (18)4.2落料凹模的设计 (19)4.3凸、凹模的设计 (20)五、模具图样设计 (21)5.1绘制模具总图 (21)5.2绘制非标零件图 (21)六、模具装配与调试 (31)七、总结 (33)八、参考文献 (34)前言在冲压生产中，常常将几个单工序冲压过程集中在一副模具中完成，这种在压力机的一次工作行程中，在一副模具的同一工位同时完成两种或两种以上基本工序的模具就称为复合模具。
冷冲压是一种先进的金属加工方法，与其它加工方法(切削)比较，它有以下特点：1)它是无屑加工被加工的金属在再结晶温度以下产生塑性变形．不产生切屑，变形中金属产生加工硬化。
