TX—500C界面张力仪使用说明

TX—500C界面张力仪使用说明一．软件重新安装后操作步骤：工具测量方式选项测量时显示测量元素仅距离保留测量元素数：3视频设置制式视频标准PLA_D确定格式颜色空间/压缩RGB24Enter输入信号Vin2二．标定操作步骤（以1倍为例）：标定转速6000r/min调整清晰度固定倍率1倍拍照测量工具标定放大倍数测量方式选项标定测量基准标准物尺寸改为0.503（细端）进标定垂直垂直实际值改为0.503标定关闭重新测量原图片（0.503mm）打开找到被标定图片重命名“1.x-水标定用图”打开标定放大倍数“标定用图”四个字，图框变成“蓝色”三．换倍率标定（标定用图已有）：打开标定图片工具标定放大倍数“标定用图”四个字，图框变成“蓝色”关闭四．测量步骤：文件打开数据库sample新记录实验标题、内相流体、外相流体、密度差修改放大因子不动装样转速设定修改完后“Enter”温度设定温度升至设定温度后“启动定时拍照”，右键选择拍照间隔“ON”拍照后修改密度差（大庆0.155）长高比大于4，只测液滴高度，小于4测高度和长度返回数据库点“*”增加一行右键“笔形状”粘贴图像测量中的数据五．附加说明：标准丝细端直径0.503mm，粗端1.582mm；转速、温度设定时，白色背景为设定值，黑色背景为实际值；M2左右移动图像，点一下一直移动，再点一下停止；M3不用；读取间隔不用；右边下箭头不用；图片只显示最近的十二张，其余在“images”下；测液滴高度时键盘上下键可以微调；测量时如果误操作，长度应清零；点击动态窗口可以切换动静态图像；粗样品管测高界面张力，细样品管测低界面张力。

六．保养及注意事项：1.轴承应加“白油”保养，视工作量定期维护。

操作时，先拆两螺钉，拿下黑色外套，侧立，加白油，5滴即可。

2.清洗样品管时，不能用“丙酮”清洗帽！！！3.装样时注射器针头不能刮到样品管内壁！盖帽时粗管一定要拆开双层帽，先装内层，再装外层，切记不要把整个帽一起盖上，防止摁断样品帽！！！4.装样过程中一定放好样品管，不要掉在地上或者实验台上，摔碎样品管！！！。

界面张力仪的使用方法嘿，你问界面张力仪的使用方法啊？这玩意儿其实不难用。

首先呢，你得把界面张力仪拿出来，检查检查有没有啥毛病。

就像你要出门得先看看自己穿得整不整齐一样。

看看各个零件都在不在，有没有损坏的地方。

要是有问题，赶紧修一修或者换一个。

然后呢，准备好要测试的东西。

比如说两种液体啦，或者液体和固体啥的。

把它们放在合适的容器里，准备好让界面张力仪来“检查”它们。

接着，打开界面张力仪的电源。

这就像给它加加油，让它有动力干活。

等它预热一会儿，就像人早上起来得醒醒神一样。

等预热好了，就可以开始测试了。

把测试探头或者其他的测试部件放到要测试的东西里面。

这时候可得小心点，别弄撒了或者弄坏了。

就像你拿着筷子夹菜，得稳稳当当的。

然后看着界面张力仪的显示屏，上面会显示出各种数据。

这些数据就是告诉你这两种东西之间的界面张力有多大。

你可以根据这些数据来判断它们的性质啥的。

在测试的过程中，还得注意一些小细节。

比如说，测试的环境要稳定，不能有风啊或者震动啥的。

不然会影响测试结果。

就像你在考试的时候，得有个安静的环境才能好好答题。

我记得有一次，我在实验室里用界面张力仪测试两种液体的界面张力。

一开始我没注意环境，旁边有人在走动，结果测试结果一直不太稳定。

后来我把环境弄安静了，再测试，结果就准确多了。

总之呢，使用界面张力仪就是要仔细、小心，按照步骤来。

准备好东西，打开电源，放好测试部件，注意环境。

这样就能得到准确的测试结果啦。

要是你也想用界面张力仪，就好好试试吧，肯定能行。

界面张力测定方法说明
1、实验仪器
Texas500C型或Texas500型旋转滴界面张力仪。

2、界面张力测定条件
实验温度：油藏温度（65℃）；
转动周期：12毫秒/转。

3、需要测定的油水物性参数
油藏温度下的原油密度和表面活性剂水溶液密度；
油藏温度下表面活性剂水溶液的折光率。

4、界面张力随时间变化曲线测定
根据油滴形状随时间变化情况，选择适当的时间间隔测定油滴的宽度（直径）和长度。

当油滴的长度和宽度比>4时，仅测定油滴宽度即可。

（注意：当油滴的长度和宽度比<4时，则需同时测定油滴的宽度和长度，并通过使用相应的校正系数，计算油水界面张力。

）
当油滴形状变化较快时，可以较短的时间间隔（2~10 min.）测定油滴的宽度，尽可能记录下最小的油滴宽度，由此可计算得到瞬态最低界面张力值。

当油滴形状变化不大时，可以较长的时间间隔（20 min.）测定油滴的宽度，直至油滴宽度基本稳定，由此可计算得到平衡界面张力值。

一般测定时间为2小时。

大量研究表明：对于无碱表面活性剂驱油体系，表面活性剂在油水界面达到分配平衡所需时间一般较长，故对无碱表面活性剂降低油水界面张力性能评价更应注意保证充分的测定时间。

按公式计算油水界面张力，并绘制界面张力随时间变化情况。

5、表面活性剂溶液体系配制
按表面活性剂的有效含量配制2~5%的母液，在保证样品充分溶解均匀的条件下，使用表面活性剂母液稀释配制待测浓度的小样。

建议表面活性剂检测浓度为0.05%、0.1%和0.4%。

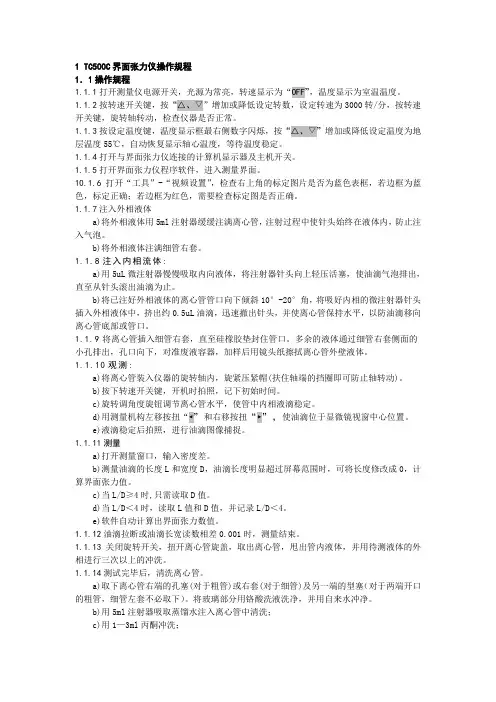

1 TC500C界面张力仪操作规程1．1操作规程1.1.1打开测量仪电源开关，光源为常亮，转速显示为“OFF”，温度显示为室温温度。

1.1.2按转速开关键，按“△、▽”增加或降低设定转数，设定转速为3000转/分，按转速开关键，旋转轴转动，检查仪器是否正常。

1.1.3按设定温度键，温度显示框最右侧数字闪烁，按“△、▽”增加或降低设定温度为地层温度55℃，自动恢复显示轴心温度，等待温度稳定。

1.1.4打开与界面张力仪连接的计算机显示器及主机开关。

1.1.5打开界面张力仪程序软件，进入测量界面。

10.1.6打开“工具”-“视频设置”，检查右上角的标定图片是否为蓝色表框，若边框为蓝色，标定正确；若边框为红色，需要检查标定图是否正确。

1.1.7注入外相液体a)将外相液体用5ml注射器缓缓注满离心管，注射过程中使针头始终在液体内，防止注入气泡。

b)将外相液体注满细管右套。

1.1.8注入内相流体:a)用5uL微注射器慢慢吸取内向液体，将注射器针头向上轻压活塞，使油滴气泡排出，直至从针头滚出油滴为止。

b)将已注好外相液体的离心管管口向下倾斜10°-20°角，将吸好内相的微注射器针头插入外相液体中，挤出约0.5uL油滴，迅速撤出针头，并使离心管保持水平，以防油滴移向离心管底部或管口。

1.1.9将离心管插入细管右套，直至硅橡胶垫封住管口。

多余的液体通过细管右套侧面的小孔排出，孔口向下，对准废液容器，加样后用镜头纸擦拭离心管外壁液体。

1.1.10观测:a)将离心管装入仪器的旋转轴内，旋紧压紧帽(扶住轴端的挡圈即可防止轴转动)。

b)按下转速开关键，开机时拍照，记下初始时间。

c)旋转调角度旋钮调节离心管水平，使管中内相液滴稳定。

d)用测量机构左移按扭“◄”和右移按扭“►”，使油滴位于显微镜视窗中心位置。

e)液滴稳定后拍照，进行油滴图像捕捉。

1.1.11测量a)打开测量窗口，输入密度差。

b)测量油滴的长度L和宽度D，油滴长度明显超过屏幕范围时，可将长度修改成0，计算界面张力值。
