用VB实现上位机与OMRONPLC串行通讯

VB与PLC通信程序（欧姆龙PLC）关于VB的MSCOMM控件可参考相关资料。

通信程序摘要如下：（1）初始化程序mport=2 ’选择COM2Mscomm1.Settings=”9600,N,8,2”’设置通信参数Mscomm1.Inputlen=0 ’读入接收缓冲区全部字符Mscomm1.OutbufferSize=256 ’设置发送缓冲区大小Mscomm1.InbufferSize=512 ’设置接收缓冲区大小Mscomm1.PortOpen=True ’打开COM2（2）发送命令程序比如读取节点号03的PLC中IR000到IR009的内容，并放到tag1字符串变量中，此时有：Dim Command, node, begin, number as stringDim Answerlen as integernode=”03”’节点号Command=”RR”’命令为读IR区begin=”0000”’从IR000开始number=10 ’读取长度Answerlen=51 ’计算接收字符串长度进行命令发送和接收应答处理：Dim FCS, I as integerDim s ,f as strings=”@”+node+Commad+begin+numberFCS=0For i=1 to Len(s)FCS=FCS xor Asc(Mid$(s,i,1) ) ’帧校验码FCSNext if=Hex$(FCS)If Len(f)=1 Then f=”0”+fCommfrm.MSComm1.Output=s + f + ”*” + CHR$(13) ’命令帧发送DoDummy=DoEvents()Loop Untill Commfrm.MSComm1.InbufferCount >= Answerlen ’等待应答帧Do tag1= Commfrm.MSComm1.InputLoop Untill Commfrm.MSComm1.InbufferCount=0 ’读完应答帧上述程序具有相当的通用性，对于其它设备不同的只是各自的数据帧格式，因而只需做相应少量修改即可。

上位机VB实现与三菱PLC的串行通讯上位机VB实现与三菱PLC的串行通讯1. 通行原理与方法上位机要能够通过PLC监控下层设备的状态，就要实现上位机与PLC间的通信，一般工业控制中都是采用RS232C实现。

上位机首先向PLC发送查询数据的指令(实际上是查询PLC中端子的状态和DM 区的值等)，PLC接收了上位的指令后，进行校验(FCS校验码)，看其是否正确，如果正确，则向上位机传送数据(包含首尾校验字节)。

否则，PLC拒绝向上位机传送数据。

上位接收到PLC传送的数据，也要判断正确与否，如果正确，则接收，否则，拒绝接收。

由于CPM1A没有提供串行通信口，我们利用其提供的外设端口实现通信。

PLC与计算机之间的连接是通过OMRON提供的专用电缆CQM1-CIF01来实现的，其硬件连接图如图1所示。

(见附图）2. PLC与计算机间的通信规约计算机与PLC间的通信是以“帧”为单位进行的，并且在通信的过程中，计算机具有更高的优先级。

首先，计算机向PLC发出命令帧，然后，PLC作出响应，向计算机发送回响应帧。

其中命令帧和响应帧的格式如下:(1) 命令帧格式。

为了方便计算机和PLC的通讯，CPM1A对在计算机连接通信中交换的命令和响应规定了相应的格式。

当计算机发送一个命令时，命令数据主准备格式如图2所示。

(见附图）其中@放在首位，表示以@开始，设备号为上位机识别所连接的PLC的设备号。

识别码为命令代码，用来设置用户希望上位机完成的操作，FCS为帧检验代码，一旦通信出错，通过计算FCS可以及时发现。

结束符为“*”和CR回车符，表示命令结束。

(2) 响应帧格式。

由PLC发出的对应于命令格式的响应帧格式如图3所示。

(见附图）其中，异常码可以确定计算机发送的命令是否正确执行。

其它的与正文中的含义相同。

正文仅在有读出数据时有返回。

3. 通信程序的设计为了充分利用计算机数据处理的强大功能，我们可以采用计算机有优先权的方式，在计算机上编写程序来实现计算机与PLC的通信，计算机向PLC发出命令发起通信，PLC自动返回响应。

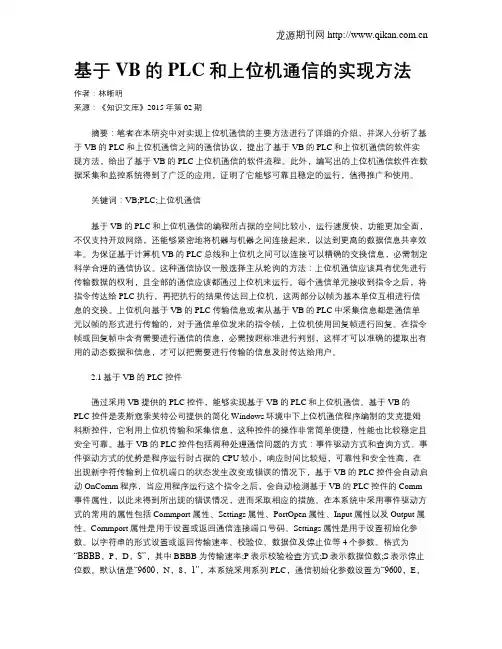

基于VB的PLC和上位机通信的实现方法作者：林晰明来源：《知识文库》2015年第02期摘要：笔者在本研究中对实现上位机通信的主要方法进行了详细的介绍，并深入分析了基于VB的PLC和上位机通信之间的通信协议，提出了基于VB的PLC和上位机通信的软件实现方法，给出了基于VB的PLC上位机通信的软件流程。

此外，编写出的上位机通信软件在数据采集和监控系统得到了广泛的应用，证明了它能够可靠且稳定的运行，值得推广和使用。

关键词：VB;PLC;上位机通信基于VB的PLC和上位机通信的编程所占据的空间比较小，运行速度快，功能更加全面，不仅支持开放网络，还能够紧密地将机器与机器之间连接起来，以达到更高的数据信息共享效率。

为保证基于计算机VB的PLC总线和上位机之间可以连接可以精确的交换信息，必需制定科学合理的通信协议。

这种通信协议一般选择主从轮询的方法：上位机通信应该具有优先进行传输数据的权利，且全部的通信应该都通过上位机来运行。

每个通信单元接收到指令之后，将指令传达给PLC执行，再把执行的结果传达回上位机，这两部分以帧为基本单位互相进行信息的交换。

上位机向基于VB的PLC传输信息或者从基于VB的PLC中采集信息都是通信单元以帧的形式进行传输的，对于通信单位发来的指令帧，上位机使用回复帧进行回复。

在指令帧或回复帧中含有需要进行通信的信息，必需按照标准进行判别，这样才可以准确的提取出有用的动态数据和信息，才可以把需要进行传输的信息及时传达给用户。

2.1基于VB的PLC控件通过采用VB提供的PLC控件，能够实现基于VB的PLC和上位机通信。

基于VB的PLC控件是麦斯寇索芙特公司提供的简化Windows环境中下上位机通信程序编制的艾克提姆科斯控件，它利用上位机传输和采集信息，这种控件的操作非常简单便捷，性能也比较稳定且安全可靠。

基于VB的PLC控件包括两种处理通信问题的方式：事件驱动方式和查询方式。

事件驱动方式的优势是程序运行时占据的CPU较小，响应时间比较短，可靠性和安全性高，在出现新字符传输到上位机端口的状态发生改变或错误的情况下，基于VB的PLC控件会自动启动OnComm程序，当应用程序运行这个指令之后，会自动检测基于VB的PLC控件的Comm 事件属性，以此来得到所出现的错误情况，进而采取相应的措施。

VB实现PC与欧姆龙PLC通讯的串口编程第一篇：VB实现PC与欧姆龙PLC通讯的串口编程Private Sub Form_Load()Dim i As Integer'OPEN COM1If ComTrue(1)= 0 ThenIf ComOpen(1, 38400, 7, 1, 1, “sjh”)= 1 Then 'MsgBox(“已注册”)'sjh为你的注册账号Call SetDelayNum(64)End IfEnd Ifjisujisu1jisu2End Sub第二篇：VB中串口通讯的实现VB中串口通讯的实现.txt VB中串口通讯的实现------------------一、概述串口通讯作为一种古老而又灵活的通讯方式，被广泛地应用于PC 间的通讯以及PC和单片机之间的通讯之中。

提到串口通讯的编程，人们往往立刻想到C、汇编等对系统底层操作支持较好的编程语言以及大串繁琐的代码。

实际上，只要我们借助相关ActiveX控件的帮助，即使是在底层操作一向不被人看好的VB中，一样能够实现串口通讯，甚至其实现方法和C、汇编相比，要更加快捷方便。

下面，笔者就介绍一下在VB 中实现串口通讯的方法。

在Visual Basic中有一个名为Microsoft Communication Control（简称MSComm）的通讯控件。

我们只要通过对此控件的属性和事件进行相应编程操作，就可以轻松地实现串口通讯。

下面，笔者就简要地介绍一下MSComm控件的使用方法。

二、MSComm控件的主要属性、事件1、MSComm的属性由于MSComm控件属性很多，在此笔者仅介绍与实现串口通讯密切相关的核心属性。

Commport：设置通讯所占用的串口号。

如设成1（默认值），表示对Com1进行操作。

Setting：对串口通讯的相关参数。

包括串口通讯的比特率，奇偶校验，数据位长度、停止位等。

其默认值是“9600,N,8,1”，表示串口比特率是9600bit/s，不作奇偶校验，8位数据位，1个停止位。

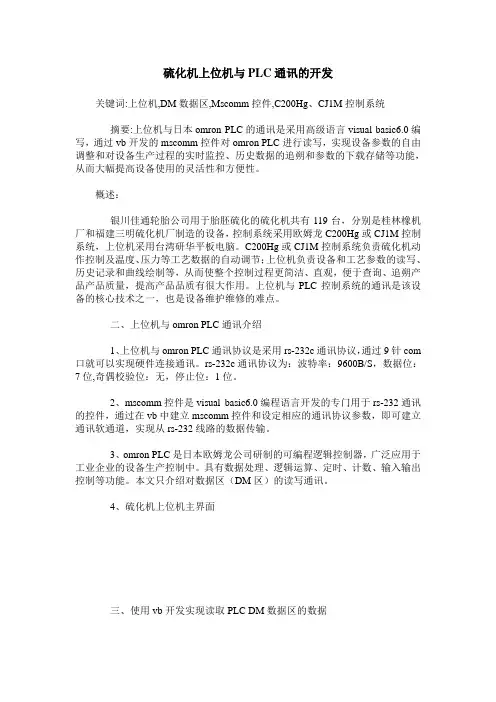

硫化机上位机与PLC通讯的开发关键词:上位机,DM数据区,Mscomm控件,C200Hg、CJ1M控制系统摘要:上位机与日本omron PLC的通讯是采用高级语言visual basic6.0编写，通过vb开发的mscomm控件对omron PLC进行读写，实现设备参数的自由调整和对设备生产过程的实时监控、历史数据的追朔和参数的下载存储等功能，从而大幅提高设备使用的灵活性和方便性。

概述：银川佳通轮胎公司用于胎胚硫化的硫化机共有119台，分别是桂林橡机厂和福建三明硫化机厂制造的设备，控制系统采用欧姆龙C200Hg或CJ1M控制系统，上位机采用台湾研华平板电脑。

C200Hg或CJ1M控制系统负责硫化机动作控制及温度、压力等工艺数据的自动调节；上位机负责设备和工艺参数的读写、历史记录和曲线绘制等，从而使整个控制过程更简洁、直观，便于查询、追朔产品产品质量，提高产品品质有很大作用。

上位机与PLC控制系统的通讯是该设备的核心技术之一，也是设备维护维修的难点。

二、上位机与omron PLC通讯介绍1、上位机与omron PLC通讯协议是采用rs-232c通讯协议，通过9针com 口就可以实现硬件连接通讯。

rs-232c通讯协议为：波特率：9600B/S，数据位：7位,奇偶校验位：无，停止位：1位。

2、mscomm控件是visual basic6.0编程语言开发的专门用于rs-232通讯的控件，通过在vb中建立mscomm控件和设定相应的通讯协议参数，即可建立通讯软通道，实现从rs-232线路的数据传输。

3、omron PLC是日本欧姆龙公司研制的可编程逻辑控制器，广泛应用于工业企业的设备生产控制中。

具有数据处理、逻辑运算、定时、计数、输入输出控制等功能。

本文只介绍对数据区（DM区）的读写通讯。

4、硫化机上位机主界面三、使用vb开发实现读取PLC DM数据区的数据1、在vb环境中添加mscomm控件，并对控件属性进行设定，假设mscomm 控件的名称为mc1，通讯协议设定：mc1.settings=“9600，e，7,2”，通讯com口设定：port=1，表示通讯是通过上位机com1端口通讯的。

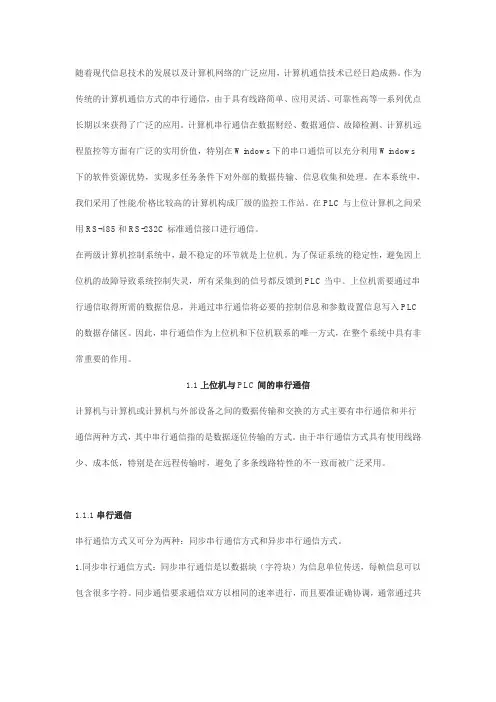

随着现代信息技术的发展以及计算机网络的广泛应用，计算机通信技术已经日趋成熟。

作为传统的计算机通信方式的串行通信，由于具有线路简单、应用灵活、可靠性高等一系列优点长期以来获得了广泛的应用。

计算机串行通信在数据财经、数据通信、故障检测、计算机远程监控等方面有广泛的实用价值，特别在Windows下的串口通信可以充分利用Windows下的软件资源优势，实现多任务条件下对外部的数据传输、信息收集和处理。

在本系统中，我们采用了性能/价格比较高的计算机构成厂级的监控工作站。

在PLC与上位计算机之间采用RS-485和RS-232C标准通信接口进行通信。

在两级计算机控制系统中，最不稳定的环节就是上位机。

为了保证系统的稳定性，避免因上位机的故障导致系统控制失灵，所有采集到的信号都反馈到PLC当中。

上位机需要通过串行通信取得所需的数据信息，并通过串行通信将必要的控制信息和参数设置信息写入PLC 的数据存储区。

因此，串行通信作为上位机和下位机联系的唯一方式，在整个系统中具有非常重要的作用。

1.1上位机与PLC间的串行通信计算机与计算机或计算机与外部设备之间的数据传输和交换的方式主要有串行通信和并行通信两种方式，其中串行通信指的是数据逐位传输的方式。

由于串行通信方式具有使用线路少、成本低，特别是在远程传输时，避免了多条线路特性的不一致而被广泛采用。

1.1.1串行通信串行通信方式又可分为两种：同步串行通信方式和异步串行通信方式。

1.同步串行通信方式：同步串行通信是以数据块（字符块）为信息单位传送，每帧信息可以包含很多字符。

同步通信要求通信双方以相同的速率进行，而且要准证确协调，通常通过共享一个时钟或定时脉冲源保发送方和接收方准确同步。

这种通信方式的效率较高，但是对时钟同步要求非常严格，成本较高。

2.异步串行通信方式：异步串行通信以字符为信息单位传送。

双方需要遵守异步通信协议，以字符为数据单位，发送方传送字符的时间间隔不确定。

收稿日期:2005-03-17作者简介:张宪青(1981-),男,山东宁津人,天津工业大学机电学院硕士研究生,研究方向为流体传动与控制等,(E-mail )xiang 1981@ 。

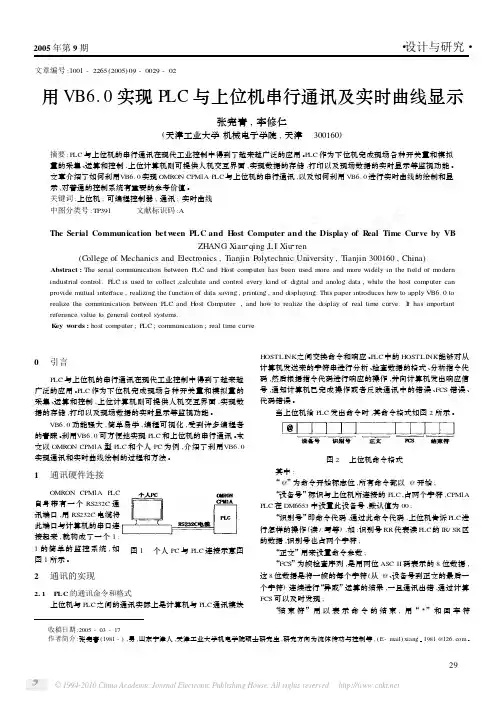

文章编号:1001-2265(2005)09-0029-02用VB6.0实现PLC 与上位机串行通讯及实时曲线显示张宪青,李修仁(天津工业大学机械电子学院,天津　300160)摘要:P LC 与上位机的串行通讯在现代工业控制中得到了越来越广泛的应用。

P LC 作为下位机完成现场各种开关量和模拟量的采集、运算和控制,上位计算机则可提供人机交互界面,实现数据的存储,打印以及现场数据的实时显示等监视功能。

文章介绍了如何利用VB6.0实现OMRON CPM1A P LC 与上位机的串行通讯,以及如何利用VB6.0进行实时曲线的绘制和显示,对普通的控制系统有重要的参考价值。

关键词:上位机;可编程控制器;通讯;实时曲线中图分类号:TP391 文献标识码:AThe Serial Communication bet w een PLC and H ost Computer and the Display of R eal Time Curve by VBZHANG Xian 2qing ,LI Xiu 2ren(C ollege of Mechanics and Electronics ,T ianjin Polytechnic University ,T ianjin 300160,China )Abstract :The serial communication between P LC and H ost computer has been used m ore and m ore widely in the field of m odern industrial control.P LC is used to collect ,calculate and control every kind of digital and anolog data ,while the host computer can provide mutual interface ,realizing the function of data saving ,printing ,and displaying.This paper introduces how to apply VB6.0to realize the between P LC and H ost C omputer ,and how to realize the display of real time curve.It has important reference value to general control systems.K ey words :host computer ;P LC ;communication ;real time curve0　引言P LC 与上位机的串行通讯在现代工业控制中得到了越来越广泛的应用。

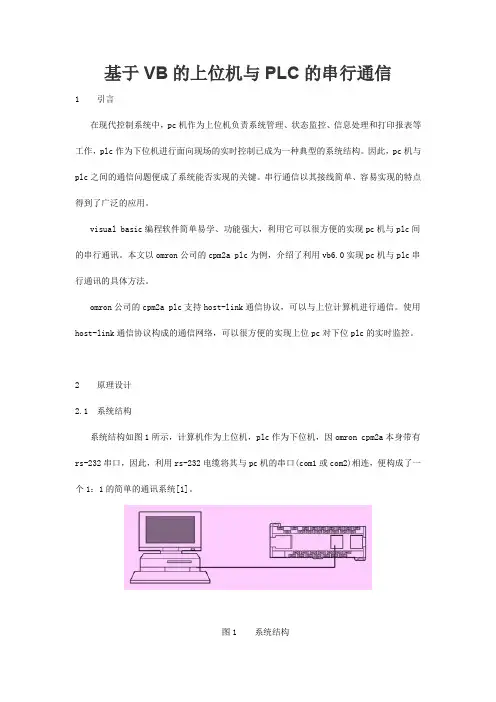

基于VB的上位机与PLC的串行通信1 引言在现代控制系统中，pc机作为上位机负责系统管理、状态监控、信息处理和打印报表等工作，plc作为下位机进行面向现场的实时控制已成为一种典型的系统结构。

因此，pc机与plc之间的通信问题便成了系统能否实现的关键。

串行通信以其接线简单、容易实现的特点得到了广泛的应用。

visual basic编程软件简单易学、功能强大，利用它可以很方便的实现pc机与plc间的串行通讯。

本文以omron公司的cpm2a plc为例，介绍了利用vb6.0实现pc机与plc串行通讯的具体方法。

omron公司的cpm2a plc支持host-link通信协议，可以与上位计算机进行通信。

使用host-link通信协议构成的通信网络，可以很方便的实现上位pc对下位plc的实时监控。

2 原理设计2.1 系统结构系统结构如图1所示，计算机作为上位机，plc作为下位机，因omron cpm2a本身带有rs-232串口，因此，利用rs-232电缆将其与pc机的串口(com1或com2)相连，便构成了一个1：1的简单的通讯系统[1]。

图1 系统结构2.2 host-link通信协议[2]omron公司的host-link通信系统是由上位计算机(ibm pc或兼容机)通过安装在各台p lc上的host-link单元连接多台plc构成的网络。

上位机对系统中的plc进行集中管理与监控，通过与host link单元的通信，可以编辑或修改各台plc的程序，实时监控其运行过程，实现自动化系统的集散控制。

对于小型plc，也可以通过其rs 232c通信端口进行链接。

系统使用host-link通信协议进行通信，上位机具有传送优先权，总是首先发出命令并启动通信，host link单元收到命令交由plc执行，然后将执行结果返回上位机，二者以通信帧为单位，轮流交换数据。

通信时一组传送的数据称为“块”，它是命令或响应的单位，从上位机发送到host -link单元的数据块称为命令块，反过来，从host- link单元发送到上位机的数据块称为响应块。

VB与PLC通讯程序教学为什么要学习编制VB与PLC通讯程序，学会编制VB与PLC通讯程序有什么用呢？简单地说：省成本!小型的控制系统触摸屏即可胜任，5.7寸的屏价格不一。

便宜也就一千多点，这个时候用VB做PLC 的上位机控制系统当然是不合算。

当控制系统要求上位机与PLC的通讯量很大时，触摸屏已经不能胜任了，需要用到组态软件。

组态软件确实是好东西，但是我们小家小业的，还是省着点好。

此时VB就派上用场，用VB在电脑上编制一套PLC通讯程序，如果我们的脑力劳动暂不计成本的话，一台电脑几千元基本就搞定了上位机与PLC的通讯。

怎么才能学会用VB编制PLC的上位机通讯程序呢？1、买一个VB6.0中文企业版的软件(VC，DELPHI，VB三合一的光盘也不过二十元左右)2、买本VB入门基础书，边看边练习做些小程序(别不舍得花钱，网上虽然可以下载，但是看起来并不方便，影响您的学习进度)3、VB看几天就可以了，VB与PLC通讯只需要应用几个简单的VB控件而已。

如文本框用来读、写PLC寄存器的值，按钮用来置、复位PLC位元件，文字标签用来显示PLC位元件的ON、OFF状态，三个控件应用就可以学会编制VB与PLC通讯程序了。

您先学会了VB与PLC通讯方法，后期您再努力学好VB。

(真正用到工程上，VB要学很长时间呢)4、查找一些有关通讯方面的书籍翻翻，了解一下通讯格式是怎么回事。

比如说波特率，停止位，开始位，校验位，数据位。

看不懂没关系，先记住这些概念，在学习编制VB与PLC通讯程序的过程中您会理解这些(实践是最好的老师)5、找一些别人做好的VB与PLC通讯程序看，别幻想您自己做出来，除非您基础雄厚，时间也雄厚(时间是金钱，参考是捷径。

)6、找一个朋友帮忙指导，还是不要幻想自己看懂找到的VB与PLC通讯程序，除非您基础雄厚，时间也雄厚(好学生也需要进学校学习，听课比自学学得好又快是真理。

)7、学懂了VB与PLC通讯的原理与程序编制方法后，千万别因满足而停止，动手去编制自己的VB与PLC通讯程序。

基于VB6.0的上位机与PLC实时通信技术摘要：本文对上位机与PLC之间的通信方式、原理进行分析，并从数据格式、通信协议、数据传输几个方面，对二者之间的实时通信技术加以阐述，旨在使通讯程序在工业现场中的应用更加科学高效。

[关键词]上位机PLC串口通信技术PLC具有较强的可靠性，属于现代控制系统中不可缺少的重要内容，特别是在机床控制中得到广泛应用。

一般采用小型PLC与上位机相结合的方式，上位机的主要作用在于软件编程与调试、提供人机界面，便于各项参数调整。

在本文的研究中，主要在VB6.0的基础上对，上位机与PLC的通信技术進行分析。

1上位机与PLC的通信方式与原理现阶段，上位机与PLC之间的通信方式主要有三种，一是购买通用上位机组态软件，如WinCC、组态王等，使计算机与可编程控制器连接起来，实现通信;二是借助可编程控制器开发商系统与网络适配器，形成企业内部网络，利用开发商提供的上位机组态软件，实现通信;三是利用可编程控制器厂商提供的通信端口，与用户个人端口相连接，这种方式具有较强的灵活性，且无需投资便可适应，适用于小规模控制系统。

在本文的研究中，主要针对S7-200系列PLC通信方式进行分析，其具有四种通信方式，具体如下：（1）点对点。

基于西门子VB6.0的PLC编程器以及其他接口产品通信;（2）多点接口。

与西门子企业可编程控制器相结合，在编程器中集成通信接口，构建小规模通信网络;（3）自由端口通信。

由用户自定义，可与众多智能设备相互连接;（4）DP方式。

借助Profibus中的DP接口与现场总线网络相连接，进而使PLC的应用面积进一步扩大。

在本文所研究的系统中采用的是第三种通信方式，即自由端口通信。

上位机串口为RS232，在本文所研究的S7系列中提供的串口为RS-485，二者在通信过程中需要对信号电平进行转换，在西门子企业所提供的电缆带为RS485电平转换器。

对此，应在不改变硬件环境的条件下，十分快捷的实现上位机与PLC之间的互联。

1、引言可编程控制器以其高可靠性，配置灵活和完善的功能，在工业控制系统中得到越来越广泛的应用。

但对于操作员所需要的报表打印、趋势图形显示、工况查寻、参数在线修改等功能，PLC却不能直接方便地提供。

所以通常采用计算机PC与PLC组成一个完整的监控系统。

本文以台安TP02系列PLC为例，讨论用Visual Basic(VB)实现PLC与上位机的通讯。

2、VB在通讯控件中的使用可编程控制器PLC与上位机PC之间的通信，下位机为PLC，基于其可靠性极高，主要承担控制功能，而上位PC机主要承担监察管理功能，有时兼备部分控制功能，如发出运行，停止命令。

VB语言是基于WINDOWS操作系统的功能强、易学易用、主要是面向学习对象的程序设计语言。

VB带有专门管理串行通讯的MSComm控件，只需设置几个主要参数就可以实现PLC与PC串行通讯。

要完成通信必须设置MSComm的相关属性值：（1）CommPort：设置或传回通信连接端口代号（2）Settings：设置初始化参数。

以字符串的形式设置或传回连接速度、奇偶校验、数据位、停止位等4个参数（3）PortOpen：设置或传回通信连接端口的状态（4）Input：从输入寄存器传回并移除字符（5）Output：将一个字符串写入输出寄存器（6）InputLen：指定由串行端口读入的字符串长度（7）InBu FF erCount：传回在接收寄存器中的字符数3、软硬件之间：台安TP02与上位机PC通信时，为了实现两者的通信需要配备通信线。

4、通信程序的实现4.1 通信初始化程序首先，在窗体开始设计之前，添加MSComm控件。

4.2程序编写：4.2.1 通信控件MSComm1属性设置：mPort = 1 设置端口号MSComm1.Settings = "19200,E,7,2" 设置通信参数MSComm1.InputLen = 0 设置读入字符串长度MSComm1.PortOpen = True 设置通信端口状态4.2.2 PLC运行程序：STX$ = "::"TransmitBuf$ = "01?5RUN"sum$ = CheckSum(transmitBuf$)ETX$ = Chr$(13)SXD$ = STX$ + transmitBuf$ + sum$ + ETX$MSComm1.Output = SXD$DoDoEventsLoop Until MSComm1.InBu FF erCount >= 12In1$ = MSComm1.Input4.2.3 从PLC读取资料，将寄存器内的数据资料在PC上显示以便观察监控（反应时间50ms）：STX$ = "::"transmitBuf$ = "01?5MRVD000102"sum$ = CheckSum(transmitBuf$)ETX$ = Chr$(13)SXD$ = STX$ + transmitBuf$ + sum$ + ETX$MSComm1.Output = SXD$DoDoEventsLoop Until MSComm1.InBufferCount >= 20InData$ = MSComm1.InputLabel2.Caption = Mid$(InData$, 10, 4)Label3.Caption = Mid$(InData$, 14, 4)4.2.4从PLC读取资料，将RelayC0001状态通过PC显示进行监控（反应时间50ms）：STX$ = "::"transmitBuf$ = "01?5MCRC0001"sum$ = CheckSum(transmitBuf$)ETX$ = Chr$(13)SXD$ = STX$ + transmitBuf$ + sum$ + ETX$MSComm1.Output = SXD$DoDoEventsLoop Until MSComm1.InBufferCount >= 13In4$ = MSComm1.InputCoil$ = Mid$(In4$, 10, 1)C1% = CInt(Coil$)Label6.Caption = C1%4.2.5 设定Relay状态，将Relay设定为ON（反应时间50ms）：Dim C1 As IntegerSTX$ = "::"transmitBuf$ = "01?5SCSY00011"sum$ = CheckSum(transmitBuf$)ETX$ = Chr$(13)SXD$ = STX$ + transmitBuf$ + sum$ + ETX$MSComm1.Output = SXD$DoDoEventsLoop Until MSComm1.InBufferCount >= 12In2$ = MSComm1.Input4.2.6 PLC停止运行：STX$ = "::"transmitBuf$ = "01?5STP"sum$ = CheckSum(transmitBuf$)ETX$ = Chr$(13)SXD$ = STX$ + transmitBuf$ + sum$ + ETX$MSComm1.Output = SXD$DoDoEventsLoop Until MSComm1.InBufferCount >= 12In3$ = MSComm1.Input4.2.7 VB6.0下CheckSum函数代码如下：Private Function CheckSum(transmitBuf$)L = Len(transmitBuf$)Add = 0Dim k, sum As IntegerFor k = 1 To LTJ$ = Mid$(transmitBuf$, k, 1)Add = Add + Asc(TJ$)Next kDo While Add >= 256Add = Add - 256LoopAdd = 255 - Add + 1tempBuf$ = Hex$(Add)CheckSum = LTrim(tempBuf$)End Function5、结论PLC与上位机的结合，并通过VB6.0传送数据所构成的计算机监控系统，对于近距离传输数据的现场控制来说是一种性价比很高的解决方案。

基于VB6.0的上位机与PLC实时通信技术1. 引言1.1 背景介绍随着工业自动化程度的不断提高，计算机在工业控制系统中的应用越来越广泛。

而上位机作为工业控制系统中的一个重要组成部分，承担着监控控制、数据处理、人机交互等功能。

而PLC作为工业控制系统中最常用的控制设备之一，其实时通信技术对于实现工业过程的自动化和智能化起着至关重要的作用。

本文将围绕基于VB6.0的上位机与PLC实时通信技术展开探讨，通过对VB6.0的上位机概述、PLC实时通信技术概述、通信协议选择、通信实现方式、数据处理与显示等方面的分析，深入探讨实时通信技术在工业控制领域的应用前景，同时也探讨技术的局限性及未来发展方向。

1.2 研究目的研究目的是通过探讨基于VB6.0的上位机与PLC实时通信技术，实现对工业生产过程中数据的实时监控和控制。

具体目的包括：1. 分析上位机与PLC实时通信技术的基本原理和应用范围，探讨其在工业自动化控制系统中的重要性和必要性；2. 研究不同通信协议的特点和适用场景，选择适合特定工业环境的通信协议，确保通信稳定可靠；3. 探讨通信实现方式，包括串口通信、以太网通信等，分析其优劣势和适用情况，为工业生产中选择合适的通信实现方式提供参考；4. 研究数据处理与显示方法，包括数据采集、处理和展示，提高数据的实时性和准确性，为工业生产的监控和控制提供有效支持。

通过本研究的目的，旨在提高工业生产过程中数据的实时性和精准性，实现对生产过程的及时监控和控制，提高生产效率，降低生产成本，实现工业生产的智能化和自动化。

2. 正文2.1 VB6.0的上位机概述VB6.0上位机程序通常包括界面设计和逻辑控制两部分。

界面设计是通过VB6.0的可视化界面编辑器进行操作，可以设计出各种样式的人机交互界面，包括按钮、输入框、图表等元素。

逻辑控制部分则是通过VB6.0的编程语言实现，可以编写各种逻辑算法、数据处理程序等，实现与PLC的通信和数据处理。
