DG12-50X7型卧式高压给水泵概述：DG12-50型锅炉给水泵具有效率高、性能范围广、运行安全平稳、噪音低、寿命长、安装维修方便等特点。
供输送清水或物理化学性质类似于水的其它液体。
也可以通过改变泵过流部件材质、密封形式和增加冷却系统用于输送热水、油类、腐蚀性或含磨粒的介质。
产品执行JB/T1051-93《多级清水离心泵型式与基本参数》标准。
DG12-50X7型卧式高压给水泵参数范围：流量Q12.5m3/s扬程H350mDG12-50X7型卧式高压给水泵型号说明：例：DG12－50×7DG－单吸、多级锅炉给水泵12－流量(m3/h)50－泵单级扬程（m）7－泵级数DG12-50X7型卧式高压给水泵旋转方向：从电机端向泵看为顺时针方向旋转。
DG12-50X7型卧式高压给水泵过流部件材质：泵的过流部件材质均为铸铁，轴的材质为45号钢。
DG12-50X7型卧式高压给水泵结构特点：本型泵是单壳体、单吸、多级臣式节段式离心泵结构，泵的进口垂直，出口垂直向上具体结构如下：1、定子部分主要由前段、中段、导叶、后段、轴承架和平衡室盖等零件用穿杠和螺母联成一体、前段、后段两侧膀用螺栓和螺母固定在泵座上2、转子部件主要由叶轮、叶轮挡套、平衡挡套、平衡盘及轴套零件用小圆螺母把紧，固定在轴上采用平键防转。
整个转子支承在两端的轴承上。
转子用弹性柱销联轴器与电动机直接联接。
为了补偿膨胀在后一级和平衡挡套之间装了齿形垫，泵检修时应更换此件。
3、平衡机构本泵采用能完全且自动平衡轴向力的平衡盘水力平衡装置，该装置由平衡板、平衡盘、平衡套和平衡挡套四个零件组成。

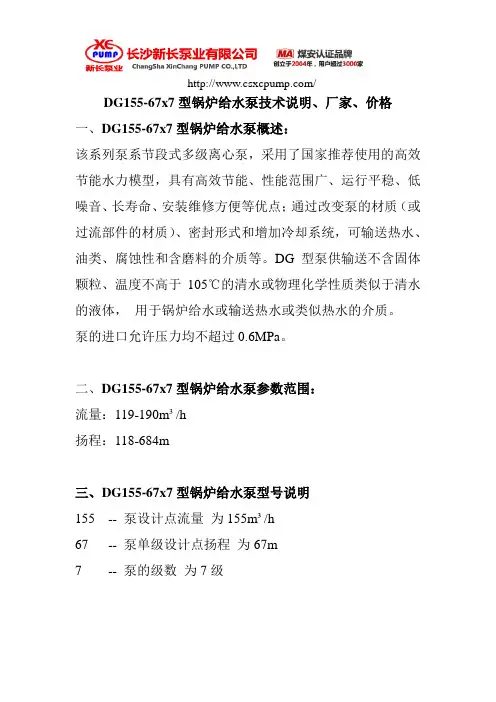

/DG155-67x7型锅炉给水泵技术说明、厂家、价格一、DG155-67x7型锅炉给水泵概述：该系列泵系节段式多级离心泵，采用了国家推荐使用的高效节能水力模型，具有高效节能、性能范围广、运行平稳、低噪音、长寿命、安装维修方便等优点；通过改变泵的材质（或过流部件的材质）、密封形式和增加冷却系统，可输送热水、油类、腐蚀性和含磨料的介质等。
DG型泵供输送不含固体颗粒、温度不高于105℃的清水或物理化学性质类似于清水的液体，用于锅炉给水或输送热水或类似热水的介质。
泵的进口允许压力均不超过0.6MPa。
二、DG155-67x7型锅炉给水泵参数范围：流量：119-190m³/h扬程：118-684m三、DG155-67x7型锅炉给水泵型号说明155 -- 泵设计点流量为155m³/h67 -- 泵单级设计点扬程为67m7 -- 泵的级数为7级/四、DG155-67x7型锅炉给水泵结构说明：卧式多级离心泵主要由固定部分、转子部分、轴承和轴封四大部分组成；1、固定部分：主要由吸入段、中段、吐出段和导叶等组成，用穿杠将各段拉紧，构成工作室。
吸入口为水平方向，出口垂直向上；根据需要也可生产出入口垂直向上方向。
2、转子部分：主要由轴、叶轮、平衡盘、和轴套等组成。
轴将动力传递给叶轮使其工作；平衡盘用来平衡轴向力；轴上装有可更换的轴套以保护轴。
3、轴承部分：主要由轴承体、轴承和轴承压盖等组成，采用滚动轴承、干油润滑。
4、轴封：一般采用机械密封，主要由进水段和尾盖上的密封函体、填料、挡水圈等组成。
密封腔内通入有一定压力的水，起水封、水冷和水润滑作用。
泵内水封水一般来自泵内的压力水或外部供水。
5、传动：泵通过联轴器由原动力直接驱动。
从原动机端看泵，泵为顺时针方向旋转。
/五、DG155-67x7型锅炉给水泵选型说明：1、泵的性能参见泵的性能表，表中所列参数为一个大气压下常温清水的试验性能。
输送油类等粘度大的介质时，需进行性能换算。
卧式多级锅炉给水泵型号及参数
型号：DG系列
参数：
1.流量范围：15m³/h-720m³/h
2.扬程范围：50m-1500m
3.工作温度：≤150℃
4.额定压力：2.5MPa
5.输送介质：清水或有一定固体杂质的清水
6.泵体材质：铸铁、球墨铸铁、不锈钢等
7.叶轮材质：铜、不锈钢等
8.轴封：填料密封或机械密封
9.驱动方式：电机驱动
该型号的卧式多级锅炉给水泵具有以下特点：
1.结构紧凑，占地面积小，适用于安装空间有限的场所。
2.采用多级叶轮组合设计，能够提供较高的扬程和压力。
3.叶轮和泵壳采用高质量材料制成，具有较强的耐腐蚀性能和耐磨性能。
4.有多种型号和规格可供选择，以适应不同工况的需要。
5.采用先进的液压设计，能够提供高效的水力性能，减少能耗。
6.可根据用户需求提供定制化的设计和制造。
总结起来，卧式多级锅炉给水泵是一种通过提供压力和流量来满足锅炉系统对水量和压力需求的水泵。
该型号的给水泵具有结构紧凑、高效节能、耐腐蚀等特点，适用于各种工业场所的供水需求。
DG6-25X5型锅炉给水泵概述：
DG6-25型卧式多级锅炉给水泵系卧式单吸多级分段式离心泵，适用于中、低压锅炉或次高压锅炉给水，也适用于工厂或城市高压给排水。
输送介质温度为-20℃～150℃，进口允许压力小于0.6MPa。
卧式多级锅炉给水泵采用了国家推荐使用的高效节能产品的水力模型。
具有效率高、性能范围广、运转安全和平稳、噪音低、寿命长、安装维修方便等优点。
DG6-25X5型锅炉给水泵参数范围：
流量Q 6.3m3/s
扬程H125m
DG6-25X5型锅炉给水泵型号说明：
例：DG6－25×5
DG－单吸、多级锅炉给水泵
6－流量(m3/h)
25－泵单级扬程（m）
5－泵级数
DG6-25X5型锅炉给水泵结构型式：
泵的吸入口、吐出口均垂直向上，转子轴向力由平衡盘来平衡。
轴封可为填料密封，也可为机械密封。
转子的支承仅DG85-80、DG85-67、DG155-67采用滑动轴承，稀油润滑，其它泵均采用滚动轴承。
DG6-25X5型锅炉给水泵旋转方向：
从电机端看，泵为顺时针方向旋转。
DG6-25X5型锅炉给水泵主要零件材质：
泵的过流部件除DG85-80、200DG43材质为铸钢外，其余泵材质均为铸铁。
DG6-25X5型锅炉给水泵成套范围：
成套供应泵、电机、止回阀、闸阀、公用底座或本身底座。
锅炉给水泵（多级离心泵）设计、制造与采购供货安装技术规范1、锅炉给水泵技术规范：1.1锅炉给水泵主要技术参数：1.1.1型号：1.1.2数量2台（一运一备）。
1.1.3水泵类型：卧式多级叶轮泵。
1.1.4安装型式：卧式。
1.1.5设计流量：120t/h（已考虑1.1倍实际流量）。
1.1.6设计扬程：18MPa（1800米）。
1.1.7泵的最小流量：1.1.8最小流量对应的扬程：1.1.9进水性质：大气除氧器出水。
1.1.10进水温度104℃。
1.1.11进水压力～0.10MPa。
1.1.12水泵必需汽蚀余量不得大于4.5m。
1.1.13轴承冷却水量（工业净环水）：1.1.14泵体、泵盖材质：1.1.15叶轮材质：1.1.16底座材质：1.1.17轴材质：1.1.18密封型式：采用集装式、平衡型自循环机械密封轴承。
1.1.19进口管道D219x6mm(入口过滤器与此规格配套)。
1.1.20出口管道D133x12mm(出口带有止回功能的最小流量阀与此规格配套)。
1.2配用电动机的主要参数：1.2.1型号：1.2.2数量2台。
1.2.3功率：1.2.4转速2950r/min。
1.2.5电源10kV0-50Hz。
1.2.6绝缘等级F级。
1.2.7防护等级IP54。
1.2.8冷却方式：空冷。
1.2.9轴承型式：1.2.10材质：1.3润滑：泵与电机采用自润滑方式。
1.4机械密封冲洗方式：自冲洗，机械密封冲洗水由给水泵本身提供。
如需换热器，泵配套。
1.5最小流量阀（配套法兰及紧固件，水泵配供，与泵出口法兰规格配套）：1.5.1设备作用：止回及旁路节流功能，并在泵流量较小时自动开启旁路回流至除氧器1.5.2设备数量：2台套。
1.5.3设备规格型号：1.5.4阀前工作压力：1.5.5旁路阀后工作压力：0.3MPa（设备配节流孔板）。
1.5.6设备材质：1.5.7工作流量范围：1.5.8控制方式及要求：机械式。
1.6必须提供流量、扬程、效率、功率、汽蚀余量曲线。
长沙三昌泵业DG45-80×10型高压锅炉给水泵厂家DG型高压、次高压锅炉给水泵概述DG型单级多级离心泵作为高压锅炉给水泵或其它高压给水用，输送介质温度不超过160℃（中压不超过105℃），适用于电厂各种容量机组的单元制及母管道制给水系统。
DG型高压、次高压锅炉给水泵结构特点说明本型泵是单壳体节段式多级离心泵。
其吸入口和吐出口均垂直向上。
前段、中段和后段用穿杠联接成一体，各段之间静止结合面主要靠金属面密封外，并没有O型胶圈作为辅助密封。
DGB型高压泵的吸入段、中段、吐出段采用锻件。
DG型高压、次高压锅炉给水泵轴承和平衡装置DG型中压型锅炉给水泵转子由泵轴两端的滚动轴承来支承。
稀油润滑，且用循环水冷却，转子的轴向推力采用平衡盘自动平衡。
均衡回水经过均衡回水管返回到泵吸入段。
DG型次高压型锅炉给水泵转子由泵轴两端的滑动轴承来支承。
稀油润滑，且用循环水冷却，转子的轴向推力采用平衡盘平衡。
在平衡室和前段之间装有回水管。
DG型高压型锅炉给水泵转子由泵两端的滑动轴承来支承。
轴承用强制润滑，泵本身配带油系统，转子的轴向推力用平衡盘来平衡。
且带有止推轴承，用于承受由于工况变化而产生的残余轴向力，在平衡室体和吸水管之间装有回水管。
DG型高压、次高压锅炉给水泵传动中压、次高压型锅炉给水泵通过弹性联轴器由电动机驱动。
从传动方向看，泵为顺时针方向旋转。
高压型泵通过弹性联轴器由电动机驱动，也可根据用户需要配带齿型联轴器，膜片联轴器，液力偶合器，原动机可采小汽轮机或电动机驱动，从传动方向看，泵为顺时针方向旋转长沙三昌泵业高压锅炉给水泵性能范围(设计点)流量：Q=100~580m3/h（DG高压）Q=36~180m3/h（中压、次高压）扬程：H=740～2150m（高压）H=409~1056m（次高压）H=270~672m（中压）长沙三昌泵业DG45-80×10型高压锅炉给水泵型号说明例：DG85-80×10DG——单吸多级锅炉给水泵85——泵设计点流量80——泵单级扬程10——泵级数中压、高压、次高压锅炉给水泵的材料区分中压：吸入段、吐出段、中段优质钢导叶、叶轮铬钢平衡盘、平衡套铬钢密封环、导叶套铬钼钢次高压高压锅炉给水泵：轴铬钼钢前段、中段、后段优质碳素钢导叶、叶轮、轴套优质碳素钢叶轮挡套、密封环、导叶套不锈钢平衡板、平衡盘、平衡套不锈钢高压高压锅炉给水泵：吸入段、吐出段、中段、导叶、叶轮碳素或铬钢轴、密封环、导叶套铬钒钢或铬钢DG型高压、次高压锅炉给水泵流量杨程转速轴功率配带电动机效率η必须汽蚀余量(NPSH)r泵叶轮直径泵重m3/h L/s m r/min KW 电机功率KW电机型号% m mm kgDG85-80×10518510214.1723.628.32950880800760207.15264.55297.33355 Y3555-2(6KV)5970713.54.54.3255 1786。
DG46-50X7型次高压锅炉给水泵概述：
DG46-50型锅炉给水泵是一种常见的与锅炉配套使用的卧式离心泵，该类型的离心泵采用了国家推荐的使用高效节能的水力模型，具有性能范围广、运行效率高、使用寿命长的特性，替代了老型的GC型锅炉给水泵。
DG型自平衡锅炉给水泵在结构上面采用了采用了卧式安装、多级阶段式，运行平稳、安装维护方便。
DG46-50X7型次高压锅炉给水泵参数范围：
流量Q46m3/s
扬程H350m
DG46-50X7型次高压锅炉给水泵型号说明：
例：DG46－50×7
DG－单吸、多级锅炉给水泵
46－流量(m3/h)
50－泵单级扬程（m）
7－泵级数
DG46-50X7型次高压锅炉给水泵主要零件材质：
泵的过流部件除DG85-80、200DG43材质为铸钢外，其余泵材质均为铸铁。
DG46-50X7型次高压锅炉给水泵使用范围：
适用于工业和城市给排水、高层建筑增压供水，园林喷灌、消防增压、远距离送水、采暖、浴室等冷暖水循环增压及设备配套等，尤其适用于小型锅炉给水。
DG46-50X7型次高压锅炉给水泵产品特点：
1、水力模型先进，效率高，性能范围广。
2、泵运行平稳，噪音低。
3、轴封采用软填料密封或机械密封，密封安全可靠、结构简单，维修方便快捷。
4、轴为全封结构，确保了不与介质接触，不锈蚀，使用寿命长。
锅炉高压给水泵技术要求？
答：锅炉高压给水泵的技术要求主要包括以下几个方面：
1.总体要求：高压锅炉给水泵通常采用多级泵，其总扬程不低于300m，流量大，转速高，轴向力较大。
给水泵选型时还需考虑给水系统的可靠性、安全性和经济性等因素。
2.流量要求：高压锅炉给水泵的流量要求跟锅炉的功率有关，一般选用容积流量为锅炉蒸发量的150%。
同时，为了减小泵的数量，尽量采用双吸式结构。
3.扬程要求：高压锅炉给水泵的扬程取决于给水系统的压力和抽汽点的高度，扬程要求一般不小于300m。
除了上述基本要求外，还有一些其他的技术规范需要注意：
1.必须满足相关的技术标准，如JB/T 8059-2020《高压锅炉给水泵技术条件》等。
这些标准规定了高压锅炉给水泵的技术要求、试验方法、检验规则、成套范围和保证期、标志、包装、运输和贮存等。
2.在工作状态下，泵不发生汽蚀，轴功率不超过原动机所允许功率时的最大运行流量。
同时，泵在正常运行工况下的扬程（换算为给水温度下的压力）与该工况下的进口压力之和应满足一定要求。
3.泵的允许工作范围也需要在规定之内，以保证其正常运行和效率。
卧式多级离心泵型号及参数1.DL型卧式多级离心泵DL型卧式多级离心泵是一种中等型泵，适用于输送清水及物理化学特性类似于清水的液体。
该泵的参数如下：-流量范围：6.3-400m³/h-扬程范围：50-1500m-额定功率：1.5-450kW- 额定转速：2900r/min- 进口直径：φ40-φ250mm- 出口直径：φ32-φ200mm2.DG型卧式多级锅炉给水泵DG型卧式多级锅炉给水泵是一种专用泵，主要用于锅炉给水系统的供水。
该泵的参数如下：-流量范围：6.3-700m³/h-扬程范围：50-1500m-额定功率：1.5-400kW- 额定转速：2900r/min- 进口直径：φ40-φ300mm- 出口直径：φ32-φ250mm3.D型卧式多级离心泵D型卧式多级离心泵适用于输送清水及物理化学特性类似于清水的液体，广泛用于工矿企业、城市供水及排水等领域。
该泵的参数如下：-流量范围：6.3-400m³/h-扬程范围：50-1500m-额定功率：1.5-450kW- 额定转速：970-2950r/min- 进口直径：φ40-φ250mm- 出口直径：φ32-φ200mm4.TSWA型卧式多级离心泵TSWA型卧式多级离心泵适用于输送纯净水及物理性质类似于纯净水的液体，广泛用于工业和城市供水、高层建筑增压供水、花园灌溉等。
该泵的参数如下：-流量范围：6.5-1200m³/h-扬程范围：15-780m-额定功率：5.5-1320kW- 额定转速：1480-2950r/min- 进口直径：φ100-φ400mm- 出口直径：φ65-φ300mm以上仅为几种常见的卧式多级离心泵型号及其参数，具体选型应根据实际需求和使用环境进行选择。
此外，还有一些其他型号的卧式多级离心泵可供选择，以满足不同领域和应用的需求。
常用水泵型号代号意义LG-----高层建筑给水泵DL------多级立式清水泵BX-------消防固定专用水泵ISG------单级立式管道泵IS -------单级卧式清水泵DA1-------多级卧式清水泵QJ-------潜水电泵泵型号意义：如40LG12－15 40－进出口直径（mm）LG－高层建筑给水泵（高速）12－流量（m3/h）15-单级扬程（M）200QJ20-108/8 200---表示机座号200 QJ---潜水电泵20—流量20m3/h 108---扬程108M 8---级数8级水泵的基本构成：电机、联轴器、泵头（体）及机座（卧式）。
水泵的主要参数有：流量，用Q表示，单位是M3/H ，L/S。
扬程，用H表示，单位是M。
对清水泵，必需汽蚀余量（M）参数非常重要，特别是用于吸上式供水设备时。
对潜水泵，额定电流参数（A）非常重要，特别是用于变频供水设备时。
电机的主要参数：电机功率（KW），转速（r/min），额定电压（V），额定电流（A）。
联轴器泵头（体_) 卧式机座D、df、dy泵结构特点D、DF、DY型泵系卧式、单吸、分段式多级离心泵，吸入口为水平方向，吐出口为水平垂直向上。
泵的进水段、中段、出水段、轴承体等泵壳体部分通过拉紧螺栓联成一体，并根据泵的扬程选择泵的级数。
（可根据用户需求变换水泵进出口方向）。
该系列泵转子部分主要由轴及安装在轴上的叶轮、轴套、平衡盘等零件组成，其中叶轮的数量根据泵的级而定。
轴上零件通过平键和轴螺母紧固使之与轴联成一体。
整个转子由两端滚动轴承或滑动轴承支承，轴承按型号不同而定，均不承受轴向力，其轴向力由平衡盘平衡。
泵在运行中允许转子在泵壳中轴向润滑，循环水冷却。
泵的进水段、中段、出水段之间的的密封面均采用二硫化钼润滑脂密封，转子部分与固定部分之间装有密封环、导叶套等进行密封，当密封环和导叶套的磨损程度己影响泵的工作性能时应予更换。
轴的密封形式有机械密封和填料密封两种。
三昌各种水泵技术参数的汇总长沙三昌泵业有限公司整合各种水泵知识的技术参数资源，汇集而成的各种水泵技术参数大全！其中包括自平衡多级泵、不锈钢多级离心泵、自吸排污泵、砂浆泵、单级双吸离心泵、热水循环泵、无堵塞潜水排污泵、冷凝泵、化工泵、锅炉给水泵、多级离心泵等各种水泵的技术参数。
其中三昌主营自平衡多级泵，不锈钢多级泵。
各种水泵技术参数的汇总 (1)自平衡多级离心泵 (3)性能范围： (3)ZPD型泵： (3)A Y型卧式离心油泵 (3)性能范围： (3)A Y型系列离心油泵型号说明： (3)COS型单级双吸离心泵 (3)性能范围： (3)COS型单级双吸离心泵型号说明： (3)DF多级离心泵 (4)性能范围： (4)DF型不锈钢耐腐蚀泵： (4)型号说明： (4)DG次高压锅炉给水泵 (4)性能范围： (4)DG次高压锅炉给水泵型号说明： (4)DG锅炉给水多级离心泵 (4)性能范围： (4)DL（R）型立式多级离心泵 (5)性能范围： (5)DL型泵型号说明： (5)DM多级离心泵 (5)性能范围： (5)DM/MD矿用多级离心水泵： (5)型号说明： (5)DY多级离心泵 (5)性能范围： (5)型号说明： (6)D型多级离心泵 (6)性能范围： (6)型号说明： (6)IHF型氟塑料化工泵 (6)性能范围： (6)IHF型氟塑料化工泵型号说明： (6)IH型化工单级单吸离心泵 (7)性能范围： (7)IH型化工离心泵型号说明： (7)IR型单级单吸离心泵 (7)性能范围： (7)IS,IN,IW型单级单吸离心泵： (7)性能范围： (7)ISG,IRG,IHG型立式单级管道离心泵： (8)性能范围： (8)ISG立式单级管道离心泵型号说明： (8)N/NB冷凝泵 (8)性能范围： (8)N/NB冷凝泵型号说明： (8)QW型无堵塞潜水排污泵 (8)性能范围： (8)QW型无堵塞潜水排污泵型号说明： (8)R型热水循环泵 (9)性能范围： (9)R型热水循环泵型号说明： (9)S,SM,SF,SY,SH型单级双吸离心泵 (9)性能范围： (9)UHB型砂浆泵 (9)性能范围： (9)YW液下式LW(直立）GW管道式系列无堵塞排污泵： (10)性能范围： (10)50YW15—10—1.1型号说明： (10)ZW型卧式自吸排污泵 (10)性能范围： (10)ZW型卧式自吸排污泵应用于： (10)65zw40-25型号介绍： (10)自平衡多级离心泵性能范围：流量Q：3.75-1100m3/h 扬程H：17-1800ZPD型泵：用于汲送清水及无腐蚀性的液体，改变过流部件的材料，可供矿山排送酸性水。
DG型工业锅炉给水泵Type DG Industrial Boiler Feed Pump安装使用说明书Instruction On Installation And Operation湖南湘电长泵（长沙水泵厂）长一制泵有限公司ChangYi Pump Manufacturing Co.,Ltd. Of XiangDian ChangSha Pump Works一、概述DG型泵系单吸、多级、节段式离心清水泵，适用于中、低压及次高压锅炉给水、工厂、城市高扬程输水。
供输送清水或物理化学性质似于清水的液体，输送介质温度：-20℃~150℃（DG85-80、200DG43除外、此两种泵输送介质温度为-20℃～150℃）。
泵进口压力不得超过0.59MPa（6kgf/cm2）。
参数范围：流量Q 6～346m3/h扬程H 102～1056m型号说明本型泵的型号有三种表示方法，举例分述如下：1）例40DG140×6型号中：40－－－－泵吸入口直径为40毫米DG1－－－多级，节段式锅炉给水泵40－－－－单级扬程为40米6－－－－级数为6级此种型号表示的泵有：40DG1402）例DG25─50×5型号中：DG－－－多级，节段式锅炉给水泵25－－－流量为25米3/时50－－－单级扬程为50米5－－－级数为5级此种型号表示的泵有：DG25-50 DG46-50 DG85-67 DG155-673）例DG80─30×4型号中：DG－－－多级，节段式锅炉给水泵80－－－吸入口直径为80米30－－－单级扬程为30米4－－－级数为4级此种型号表示的泵有：DG80-30Ⅰ.GeneralType DG pump is single-suction, multi-stage, segmental centrifugal pump. It is used for feeding water of low-middle pressure boiler as well as pumping high lift water of factory and city. It is provided for delivering clear water or other liquid which is physically similar to clear water. The temperature of the liquid for type DG85-80 and 200DG43 pump is -20℃～150℃，the temperature of liquid for the others usually is -20℃～105℃. The maximum inlet pressure is not allowed more than 0.59MPa(6kgf/cm2).Performance rangeCapacity Q:6～346m3/hHead H:102～1056mDescription of pump typeExample 1 40DG140×640------------Inlet diameter of pump(mm).DG1---------Single-suction, multi-stage, boiler feed water pump.40-----------Single-stage head of pump(m).6-------------Pump stage numberSuch as type 40DG140.Example 2 DG25-50×5DG----------Single-suction, multi-stage, boiler feed water pump.25-----------Pump capacity(m3/h).50-----------Single-stage head of pump(m).5-------------Pump stage number.Such as type DG25-50 、DG46-50、DG85-67、DG155-67.Example 3 DG80-30×4DG----------Single-suction, multi-stage, boiler feed water pump.80-----------Inlet diameter of pump(mm).30-----------Single-stage head of pump(m).4-------------Pump stage number.Such as type DG80-30.二、结构说明本型泵主要由壳体部分，转子部分，平衡机构，轴承部分及密封部件组成。
DG280-100*4型次高压锅炉给水泵
DG280-100*4型次高压锅炉给水泵DG型次高压工业蒸汽锅炉给水泵系单吸、多级节段式离心泵；本系列锅炉给水泵是专为更新改造的新系列工业蒸汽锅炉配套的高效节能产品，不仅适用于中、低压锅炉给水，也适用于工厂、城市高扬程输水。
流量Q 1.5～550m3/h扬程H 300～1600m输送介质温度：－20℃~200℃DG型次高压锅炉给水泵型号说明：DG280-100x4JDG－单吸多级锅炉给水泵280－流量(m3/h)100－泵单级扬程（m）4－泵级数J-机械密封（不标注为填料密封）DG280-100X4 流量280m3/h 扬程400mDG280-100X5 流量280m3/h 扬程500mDG280-100×6流量280m3/h 扬程600mDG280-100×7 流量280m3/h 扬程700mDG280-100×8 流量280m3/h 扬程800mDG280-100×9 流量280m3/h 扬程900mDG280-100×10 流量280m3/h 扬程1000mDG280-
100×11 流量280m3/h 扬程1100mDG280-100×12 流量280m3/h 扬程1200m。
/DG25-30x7型锅炉给水泵技术说明、厂家、价格一、DG25-30x7型锅炉给水泵概述：该系列泵系节段式多级离心泵，采用了国家推荐使用的高效节能水力模型，具有高效节能、性能范围广、运行平稳、低噪音、长寿命、安装维修方便等优点；通过改变泵的材质（或过流部件的材质）、密封形式和增加冷却系统，可输送热水、油类、腐蚀性和含磨料的介质等。
DG型泵供输送不含固体颗粒、温度不高于105℃的清水或物理化学性质类似于清水的液体，用于锅炉给水或输送热水或类似热水的介质。
泵的进口允许压力均不超过0.6MPa。
二、DG25-30x7型锅炉给水泵参数范围：流量：15-30m³/h扬程：55-340m三、DG25-30x7型锅炉给水泵型号说明25 -- 泵设计点流量为25m³/h30 -- 泵单级设计点扬程为30m7 -- 泵的级数为7级/四、DG25-30x7型锅炉给水泵结构说明：卧式多级离心泵主要由固定部分、转子部分、轴承和轴封四大部分组成；1、固定部分：主要由吸入段、中段、吐出段和导叶等组成，用穿杠将各段拉紧，构成工作室。
吸入口为水平方向，出口垂直向上；根据需要也可生产出入口垂直向上方向。
2、转子部分：主要由轴、叶轮、平衡盘、和轴套等组成。
轴将动力传递给叶轮使其工作；平衡盘用来平衡轴向力；轴上装有可更换的轴套以保护轴。
3、轴承部分：主要由轴承体、轴承和轴承压盖等组成，采用滚动轴承、干油润滑。
4、轴封：一般采用机械密封，主要由进水段和尾盖上的密封函体、填料、挡水圈等组成。
密封腔内通入有一定压力的水，起水封、水冷和水润滑作用。
泵内水封水一般来自泵内的压力水或外部供水。
5、传动：泵通过联轴器由原动力直接驱动。
从原动机端看泵，泵为顺时针方向旋转。
/五、DG25-30x7型锅炉给水泵选型说明：1、泵的性能参见泵的性能表，表中所列参数为一个大气压下常温清水的试验性能。
输送油类等粘度大的介质时，需进行性能换算。
DG 型锅炉多级给水泵法兰尺寸和外形安装尺寸表由提供长沙奔腾泵业有限公司锅炉多级给水泵系单吸、多级、节段式高压泵。
适用于矿山、工厂及城市给水、排水用，供输送不含固体颗粒及磨料，不含悬浮物的清水或物理化学性质类似于清水的其它液体。
被输送液体温度为0℃～380℃。
允许进口压力为0.6MPa。
输送液体的物理化学性质有特殊要求时，亦可以根据用户特殊要求改变泵的材质，使泵与所输送液体物理化学性质相适用，改变材质后泵的性能参数和安装尺寸与未经改变前的基本相同。
DG泵外形尺寸图及外形尺寸表
DG型泵法兰尺寸表
DG型泵外形安装图（公用底座）DG80-30型泵外形安装尺寸表
100DG16型泵外形安装尺寸表
DG25-50型泵外形安装尺寸表
DG46-50型泵外形安装尺寸表
DG85-67型泵外形安装尺寸表
DG155-67型泵外形安装尺寸表
DG型泵外形安装图（本身底座）
8
安装图）
200DG43型泵外形安装尺寸表
8
安装图）
DG85-67型泵外形安装尺寸表
8
安装图）
DG155-67型泵外形安装尺寸表
安装图）
DG280-43/84型泵外形安装尺寸表
8
安装图）
DG280-65/84型泵外形安装尺寸表
8
安装图）
DG450-60/84型泵外形安装尺寸表
8安装图）。
DG25-30X7型高温高压锅炉给水泵概述：DG25-30型泵系多级节段式离心泵，供输送清水或物理化学性质类似于清水的液体，适用于中、低压锅炉或次高压锅炉给水泵给水，也适用于工厂或城市高压给排水。
输送介质温度为-20C—150°C,进口允许压力小于0.6MPa。
从电动机方向看泵为顺时针方向旋转，本型泵轴采用软填料密封，也可以采用机械密封，中、低压泵的主要零件材质一般采用优质铸铁，次高压主要采用铸钢或不锈钢。
DG25-30X7型高温高压锅炉给水泵参数范围：流量Q25m3/s扬程H210mDG25-30X7型高温高压锅炉给水泵型号说明：例：DG25－30×7DG－单吸、多级锅炉给水泵25－流量(m3/h)30－泵单级扬程（m）7－泵级数DG25-30X7型高温高压锅炉给水泵旋转方向：DG型卧式锅炉给水泵通过弹性联轴器由原动机直接驱动。
从原动机端看，泵为顺时针方向旋转。
DG25-30X7型高温高压锅炉给水泵结构特点：DG型卧式锅炉给水泵主要由固定部分、转子部分、轴承和轴封四大部分组成。
1、定子部分：主要由进水段、中段、出水段和导叶等组成，用穿杠将各段拉紧，构成工作室，DG型锅炉给水泵进、出口均垂直向上。
2、转子部分：主要由轴、叶轮、平衡盘和轴套等组成，轴将动力传递给叶轮使其工作；平衡盘用来平衡轴向力；轴上装有可更换的轴套以保护轴。
3、轴承部分：主要由轴承体、轴承和轴承压盖等组成。
除85-67、155-67、型泵采用滑动轴承、稀油润滑外，其余型泵均采用滚动轴承、润滑脂润滑，85-67、155-67也可采用滚动轴承结构。
4、轴封：一般采用软填料密封，主要由进水段和尾盖上的密封函体、填料、挡水圈等组成，密封腔内通有一定压力的水，起水封、水冷和润滑的作用，DG型泵来源于泵内的压力水或外部供水，多采用机械密封。
DG150-100X7型次高压多级锅炉给水泵概述：
DG150-100型次高压锅炉给水泵适用于中、低压锅炉给水、工厂、城市高扬程输水。
供输送清水或物理类似于清水的液体，此两种泵输送介质温度为-20℃～105℃(DG85-80、200DG43除外，此两种泵输送介质温度为-20℃～105℃)。
泵进口压里不得超过0.59MPa(6kgf/cm2)。
DG150-100X7型次高压多级锅炉给水泵参数范围：
流量Q150m3/s；
扬程H689.5m；
DG150-100X7型次高压多级锅炉给水泵型号说明：
例：DG150－100×7；
DG－单吸、多级锅炉给水泵；
150－流量(m3/h)；
100－泵单级扬程（m）；
7－泵级数。
DG150-100X7型次高压多级锅炉给水泵旋转方向：
从电机端看，泵为顺时针方向旋转。
DG150-100X7型次高压多级锅炉给水泵主要零件材质：
泵的过流部件材质为铸铁。
DG150-100X7型次高压多级锅炉给水泵成套范围：
本系列泵成套供应电机、止回阀、闸阀、公用底座。
DG150-100X7型次高压多级锅炉给水泵产品特点：
1、水力设计：采用先进的设计理论进行低比转数水力模型优化设计，叶轮流道采用特殊的工艺手段，使其流道表面光洁，减少损失，提高效率。
2、结构：在结构上采用卧式、多级分段形式，因而运转安全、平稳、噪音低、寿命长、安装维修方便。
3、泵效率高，性能范围厂，更好地满足使用要求
DG150-100X7型次高压多级锅炉给水泵结构特点：
DG型泵是卧式、单吸、多级节段式离心泵。
泵的进出口垂直向上，拉紧螺栓将泵的吸入段、中段、吐出段联结成一体。
DG型次高压锅炉给水泵转子由装在轴上的叶轮、平衡盘等零件组成。
整个转子由泵轴两端的滑动轴承支承。
轴承用润滑油润滑，用循环水冷却。
转子的轴向力由平衡盘平衡。
轴封采用填料密封或机械密封两种。
在轴的两端设有密封函，内装软填料或机械密封。
有一定压力的水通入密封函起水封、冷却作用。
在轴封处装有可更换的轴套以保护泵轴。
泵通过弹性联轴器由电机直接驱动，从电机端看，泵为顺时针方向旋转。
