DG85-80×10型高压锅炉给水泵参数

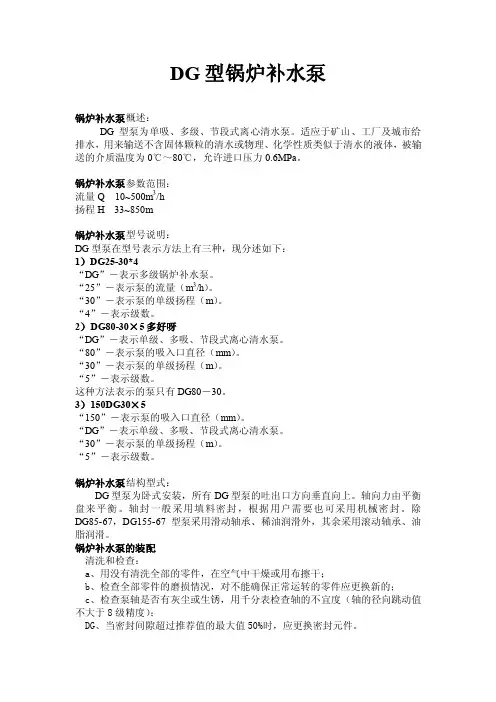

DG型锅炉补水泵锅炉补水泵概述：DG型泵为单吸、多级、节段式离心清水泵。

适应于矿山、工厂及城市给排水，用来输送不含固体颗粒的清水或物理、化学性质类似于清水的液体，被输送的介质温度为0℃～80℃，允许进口压力0.6MPa。

锅炉补水泵参数范围：流量Q 10~500m3/h扬程H 33~850m锅炉补水泵型号说明：DG型泵在型号表示方法上有三种，现分述如下：1）DG25-30*4“DG”－表示多级锅炉补水泵。

“25”－表示泵的流量（m3/h）。

“30”－表示泵的单级扬程（m）。

“4”－表示级数。

2）DG80-30×5多好呀“DG”－表示单级、多吸、节段式离心清水泵。

“80”－表示泵的吸入口直径（mm）。

“30”－表示泵的单级扬程（m）。

“5”－表示级数。

这种方法表示的泵只有DG80－30。

3）150DG30×5“150”－表示泵的吸入口直径（mm）。

“DG”－表示单级、多吸、节段式离心清水泵。

“30”－表示泵的单级扬程（m）。

“5”－表示级数。

锅炉补水泵结构型式：DG型泵为卧式安装，所有DG型泵的吐出口方向垂直向上。

轴向力由平衡盘来平衡。

轴封一般采用填料密封，根据用户需要也可采用机械密封。

除DG85-67，DG155-67型泵采用滑动轴承、稀油润滑外，其余采用滚动轴承、油脂润滑。

锅炉补水泵的装配清洗和检查：a、用没有清洗全部的零件，在空气中干燥或用布擦干；b、检查全部零件的磨损情况，对不能确保正常运转的零件应更换新的；c、检查泵轴是否有灰尘或生锈，用千分表检查轴的不宜度（轴的径向跳动值不大于8级精度）；DG、当密封间隙超过推荐值的最大值50%时，应更换密封元件。

泵的装配顺序一般是按拆卸顺序反向进行；本型泵装配质量的好坏直接影响泵能否正常运行，并影响泵的使用寿命和性能参数；影响机组的振动和噪音。

装配中应注意以下几点：a、固定部分各零件组合后的同心度靠零件制造精度和装配质量来保证，应保护零件的加工精度和表面粗糙度、不允许磕碰、划伤。

DG型工业蒸汽锅炉给水泵（本文由长沙三昌水泵厂网络部整理，转载著名出处）概述DG型工业蒸汽锅炉给水泵系单吸、多级节段式离心泵。

本系列泵是专为更新改造的新系列工业蒸汽锅炉配套的高效节能产品，不仅适用于中、低压锅炉给水，也适用于工厂、城市高扬程输水。

泵进口压力不得超过0.59Mpa(6kgf/cm2)，输送介质的温度：-20~105℃流量：Q=3~50m3/h扬程：H=81～450m例：DG5-27×3DG——蒸汽单吸多级锅炉给水泵5——泵设计点流量27——泵单级扬程3——泵级数DG型吸入口和吐出口均垂直向上，泵转子支承为滚动轴承，油脂润滑，轴向推力平衡采用平衡盘机构。

轴承可采用填料密封或机械密封。

泵过流部件材质为铸铁，用户有特殊材料要求可与厂方协商。

从传动方向看，泵为顺时针方向旋转。

本系列泵成套供应电机、止回阀、闸阀、公用底座。

DG型工业蒸汽锅炉给水泵流量杨程转速轴功率配带电动机效率η必须汽蚀余量(NPSH)r泵叶轮直径泵重m3/h L/s m r/minKW电机功率KW电机型号% m mm kgDG5-27×33580.831.392.2284817529803.13.454.087.5 Y132S2-22232402.8 40 32DG5-27×43580.831.392.2211210810029804.144.65.447.5 Y132S2-22232402.8 40 32DG5-27×53580.831.392.2214013512529805.175.756.811 Y160M1-22232402.8 40 32DG5-27×63580.831.392.2216816215029806.216.98.1611 Y160M1-22232402.8 40 32DG5-27×73580.831.392.2219618917529807.258.059.511 Y160M1-22232402.8 40 32DG5-27×83580.831.392.2222421620029808.299.210.8815 Y160M2-22232402.8 40 32DG5-27×93580.831.392.2225224322529809.3210.3512.2515 Y160M2-22232402.8 40 32DG5-27×103580.831.392.22280270250298010.3611.513.615 Y160M2-22232402.8 40 32DG5-27×113580.831.392.22308297275298011.3912.6514.9618.5 Yl60L-22232402.8 40 32DG5-27×123580.831.392.22336324300298012.4313.816.3218.5 Y160L-22232402.8 40 32DG8-35×358101.392.222.78109998529804.795.996.4411 Y160M1-23136362.8 40 40DG8-35×458101.392.222.7814613211429806.427.898.6311 Y160M2-23136363.63.74.640 40DG8-35×558101.392.222.78182165142298089.9810.7511 Y160M2-23136363.63.74.640 40DG8-35×6581.392.2221819829809.5811.9715 Y160M1-231363.63.740 4010 2.78 171 12.95 36 4.6DG8-35×758101.392.222.78255231199298011.2113.9715.0715 Y160M2-23136363.63.74.640 40DG8-35×858101.392.222.78291264227298012.7915.9617.1918.5 Y160M2-23136363.63.74.640 40DG8-35×958101.392.222.7832829725629801617.9619.3822 Y160L-23136363.63.74.640 40DG8-35×1058101.392.222.7836433028429801619.9521.522 Y180M-23136363.63.74.640 40DG13-35×31013172.703.614.721111058729807.28.38.9511 Y180M-24245452.22.42.550 50DG13-35×41013172.703.614.7214814011629809.321111.9315 Y200L1-24245452.22.42.550 50DG13-35×51013172.703.614.72185175145298011.6613.7614.9118.5 Y160M1-24245452.22.42.550 50DG13-35×61013172.703.614.7222221017429801416.5217.8922 Y160M1-24245452.22.42.550 50DG13-35×710 2.70 259 2980 16.32 30 Y160L-2 42 2.2 50 5013 17 3.614.7224520319.2720.8845452.42.5DG13-35×81013172.703.614.72296280230298018.6622.223.6530 Y180M-24245452.22.42.550 50DG13-35×91013172.703.614.72333315261298020.9924.7726.8430 Y200L1-24245452.22.42.550 50DG13-35×101013172.703.614.72370350290298023.2227.5329.8337 Y200L1-24245452.22.42.550 50DG20-35×316.320234.535.566.3911010510029808.889.8710.6215 Y160M2-25588892.83.03.365 65DG20-35×416.320234.535.566.39147140134298011.8713.1614.2318.5 Y160L-25588892.83.03.365 65DG20-35×516.320234.535.566.39183175167298014.7816.4517.7322 Y180M-25588892.83.03.365 65DG20-35×616.320234.535.566.39220210200298017.7619.7421.2430 Y200L1-25588892.83.03.365 65DG20-35×716.320234.535.566.39256245234298020.6723.0324.8530 Y200L1-25588892.83.03.365 65DG20-35×816.320234.535.566.39293280267298023.6626.3228.3537 Y200L2-25588892.83.03.365 65DG20-35×916.320234.535.566.39330315300298026.6529.6131.5837 Y200L2-25588892.83.03.365 65DG20-35×1016.320234.535.566.39366350334298029.5532.8935.4645 Y225M-25588892.83.03.365 65DG25-35×32025305.566.948.3311410593298010.911.7113.0915 Y160M2-25588892.73.03.365 65DG25-35×42025305.566.948.33152140124298014.5415.6217.4622 Y180M-25588892.73.03.365 65DG25-35×52025305.566.948.33190175155298018.1719.5221.8230 Y200L1-25588892.73.03.365 65DG25-35×62025305.566.948.33228210185298021.823.4226.0430 Y200L1-25588892.73.03.365 65DG25-35×72025305.566.948.33266245217298025.4428.7430.5537 Y200L2-25588892.73.03.365 65DG25-35×820255.566.94304280298029.0731.2337 Y200L2-257612.73.065 6530 8.33 248 34.92 58 3.3DG25-35×92025305.566.948.33342315279298032.7135.1439.2845 Y225M-25761582.73.03.365 65DG25-35×102025305.566.948.33380350310298036.3439.0443.6455 Y250M-25761582.73.03.365 65DG42-45×32542506.9411.6713.89158135120298020.2825.7427.2430 Y200L1-25360602.02.42.880 80DG42-45×42542506.9411.6713.89210180160298026.9634.3236.3145 Y225M-25360602.02.42.880 80DG42-45×52542506.9411.6713.89262225200298033.6342.945.3955 Y250M-25360602.02.42.880 80DG42-45×62542506.9411.6713.89315270240298040.4451.4954.4775 Y280S-25360602.02.42.880 80DG42-45×72542506.9411.6713.89368315280298047.246062.5475 Y280S-25360602.02.42.880 80DG42-45×82542506.9411.6713.89420360320298053.9168.6572.690 Y280M-25360602.02.42.880 80DG42-45×925 6.94 473 2980 60.72 90 Y280M-2 53 2.0 80 8042 50 11.6713.8940536077.2380.4160602.42.8DG42-45×102542506.9411.6713.89525450400298067.485.8189.35110 Y315S-25360602.02.42.880 8040DG40×3610121.672.783.33123120115.529805.827.117.7111 Y160M1-234.546492.63.33.940 4040DG40×4610121.672.783.3316416015429807.769.4810.2815 Y160M2-234.546492.63.33.940 4040DG40×5610121.672.783.33205200192.529809.711.8512.8515 Y160M2-2 34.5 2.6 40 4040DG40×6610121.672.783.33246240231298011.6414.2215.4218.5 Y160L-2 46 3.3 40 4040DG40×7610121.672.783.33287280269.5298013.5816.5917.9922 Y180M-2 49 3.9 40 4040DG40×8610121.672.783.33328320308298015.5218.9620.5622 Y180M-2 34.5 2.6 40 4040DG40×9610121.672.783.33369360346.5298017.4621.3323.1330 Y200L1-2 46 3.3 40 4040DG40×10610121.672.783.33410400385298019.423.725.730 Y200L1-2 49 3.9 40 40。

DG25-50X10型卧式高压锅炉给水泵概述：DG25-50型锅炉给水泵系卧式、单吸多级、分段式单级离心泵。

具有效率高、性能范围广、运行安全平稳、噪音低、寿命长、安装维修方便等特点。

供输送清水或物理化学性质类似于水的其它液体之用。

DG25-50X10型卧式高压锅炉给水泵参数范围：流量Q25m3/s扬程H500mDG25-50X10型卧式高压锅炉给水泵型号说明：例：DG25－50×10DG－单吸、多级锅炉给水泵25－流量(m3/h)50－泵单级扬程（m）10－泵级数DG25-50X10型卧式高压锅炉给水泵旋转方向：从电机端看，泵为顺时针方向旋转。

DG25-50X10型卧式高压锅炉给水泵主要零件材质：泵的过流部件除DG85-80、200DG43材质为铸钢外，其余泵材质均为铸铁。

DG25-50X10型卧式高压锅炉给水泵成套范围：成套供应泵、电机、止回阀、闸阀、公用底座或本身底座。

DG25-50X10型卧式高压锅炉给水泵产品特点：1、水力模型先进，效率高，性能范围广；2、锅炉泵运行平稳，噪音低；3、轴封采用软填料密封，安全可靠、结构简单，维修方便快捷。

DG25-50X10型卧式高压锅炉给水泵结构说明：DG型多级锅炉给水泵是一种常见的与锅炉配套使用的卧式离心泵，该类型的离心泵采用了国家推荐的使用高效节能的水力模型，具有性能范围广、运行效率高、使用寿命长的特性，替代了老型的GC型锅炉给水泵。

DG型锅炉给水泵中联泵业在结构上面采用了采用了卧式安装、多级阶段式，运行平稳、安装维护方便。

该类型的离心泵主要有进出水段、中段、导叶、叶轮、轴、轴套、轴承、轴承体、密封件等组成的。

D型高压锅炉给水泵TYPE DG CLEAN WATER PUMP 安装使用说明书长沙奔腾泵业有限公司目录一、概述二、型号结构三、结构说明四、泵的装配与拆卸五、泵的安装六、泵的起动、运行、停车七、泵可能发生的故障及解决办法八、简单计算说明九、泵工作性能曲线图及性能参数表十、泵外形尺寸图及泵外形尺寸表一、概述本型泵系单吸、节段式高压锅炉给水泵。

适用于矿山、工厂及城市给水、排水用，供输送不含固体颗粒及磨料，不含悬浮物的清水或物理化学性质类似于清水的其它液体。

被输送液体温度为0℃～80℃。

允许进口压力为0.6MPa。

输送液体的物理化学性质有特殊要求时，亦可以根据用户特殊要求改变泵的材质，使泵与所输送液体物理化学性质相适用，改变材质后泵的性能参数和安装尺寸与未经改变前的基本相同。

二、型号说明本型泵在型号表示上有三种方法，举例分述如下：⑴例150D30×5150——泵的吸入口直径为150㎜。

DG——单吸、多级、节段式高压锅炉给水泵。

30——泵的单级扬程为30m。

5——泵的级数为5级。

⑵例DG450-60/84×6DG——单吸、多级、节段式高压锅炉给水泵。

450——泵的流量为450m3/h。

60——泵的单级扬程为60米84——年号6——泵的级数为6级。

此种型号泵表示的泵有：DG25-50 DG46-50 DG85-67DG155-67 DG280-43/84 DG280-65/84(200DG65)DG450-60/84（250DG60）⑶例DG80-30×3DG——单吸、多级、节段式高压锅炉给水泵。

80——泵的吸入口直径为80㎜30——泵的单级扬程为30m。

3——泵的级数为3级。

此种型号表示的泵有：DG80-30三、结构说明1、泵壳体部分泵壳体部分主要由轴承体、前段、中段、后段、导叶等用螺栓联接成整体，前段吸入口中线呈水平线，后段吐出口与水平垂直。

2、转子部分转子部分主要由轴及安装在轴上的叶轮、轴套、平衡盘等零件组成。

卧式多级锅炉给水泵型号及参数
型号：DG系列
参数：
1.流量范围：15m³/h-720m³/h
2.扬程范围：50m-1500m
3.工作温度：≤150℃
4.额定压力：2.5MPa
5.输送介质：清水或有一定固体杂质的清水
6.泵体材质：铸铁、球墨铸铁、不锈钢等
7.叶轮材质：铜、不锈钢等
8.轴封：填料密封或机械密封
9.驱动方式：电机驱动
该型号的卧式多级锅炉给水泵具有以下特点：
1.结构紧凑，占地面积小，适用于安装空间有限的场所。

2.采用多级叶轮组合设计，能够提供较高的扬程和压力。

3.叶轮和泵壳采用高质量材料制成，具有较强的耐腐蚀性能和耐磨性能。

4.有多种型号和规格可供选择，以适应不同工况的需要。

5.采用先进的液压设计，能够提供高效的水力性能，减少能耗。

6.可根据用户需求提供定制化的设计和制造。

总结起来，卧式多级锅炉给水泵是一种通过提供压力和流量来满足锅炉系统对水量和压力需求的水泵。

该型号的给水泵具有结构紧凑、高效节能、耐腐蚀等特点，适用于各种工业场所的供水需求。

DG45-80X8型次高压多级锅炉给水泵概述：DG45-80型次高压锅炉给水泵为卧式多级单吸节段式离心泵，其系列锅炉给水泵是专为更新改造的新系列工业蒸汽锅炉配套的高效节能产品，不仅适用于中、低压锅炉给水，也适用于工厂、城市高扬程输水。

DG45-80X8型次高压多级锅炉给水泵参数范围：流量Q45m3/s；扬程H640m；DG45-80X8型次高压多级锅炉给水泵型号说明：例：DG45－80×8；DG－单吸、多级锅炉给水泵；45－流量(m3/h)；80－泵单级扬程（m）；8－泵级数。

DG45-80X8型次高压多级锅炉给水泵主要零部件材质：一般材质为铸钢进、出水段：ZG230-450中段：ZG230-450导叶：ZG叶轮：ZG230主轴：40Cr密封环：QT450轴套：HT250平衡盘：ZG2Cr13平衡环：锡青铜DG45-80X8型次高压多级锅炉给水泵旋转方向：从电机端看，锅炉给水泵为顺时针方向旋转。

DG45-80X8型次高压多级锅炉给水泵结构型式：泵体与泵盖构成叶轮的工作室，在进、出水法兰上制有安装真空表和压力表的管螺孔，泵体下部制有放余水的管螺孔。

叶轮为单吸闭式，设置平衡盘平衡绝大部分轴向力，同时设有推力轴承来承受可能残存的小部分轴向推力，轴承的布置使轴处于稳定的拉杆状态。

叶轮在装配前均须作严格的静平衡校验，以保证运行的平稳。

泵轴由两个巴氏合金滑动轴承支承，轴承装在泵悬架中的轴承体内，用稀油润滑。

在泵体上设有密封环，可以提高泵的容积效率，另一方面也可以避免高压水回流入吸入室，扰乱进水流场，可以保证水泵的吸入性能。

轴封一般为软填料密封，水泵工作时可引少量介质至填料函处，也可外接冷却润滑水，起水封及冷却润滑作用。

按用户的需要，可以将填料密封改为机械密封。

泵壳可在轴线处轴向拆开，DG型泵吸入口垂直向上，吐出口垂直向上，与轴心线垂直。

从驱动端方向看，水泵旋向为顺时针方向，根据用户需要也可生产逆时针方向旋转的，用户可在定货时特别提出。

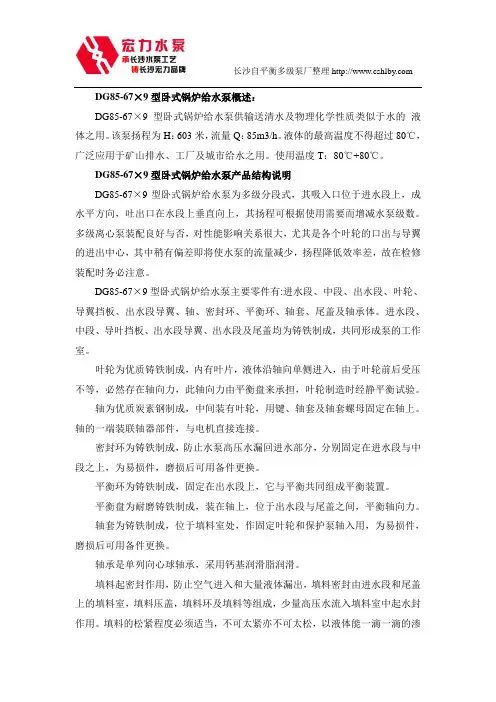

DG85-67×9型卧式锅炉给水泵概述：DG85-67×9型卧式锅炉给水泵供输送清水及物理化学性质类似于水的液体之用。

该泵扬程为H：603米，流量Q：85m3/h。

液体的最高温度不得超过80℃，广泛应用于矿山排水、工厂及城市给水之用。

使用温度T：80℃+80℃。

DG85-67×9型卧式锅炉给水泵产品结构说明DG85-67×9型卧式锅炉给水泵为多级分段式，其吸入口位于进水段上，成水平方向，吐出口在水段上垂直向上，其扬程可根据使用需要而增减水泵级数。

多级离心泵装配良好与否，对性能影响关系很大，尤其是各个叶轮的口出与导翼的进出中心，其中稍有偏差即将使水泵的流量减少，扬程降低效率差，故在检修装配时务必注意。

DG85-67×9型卧式锅炉给水泵主要零件有:进水段、中段、出水段、叶轮、导翼挡板、出水段导翼、轴、密封环、平衡环、轴套、尾盖及轴承体。

进水段、中段、导叶挡板、出水段导翼、出水段及尾盖均为铸铁制成，共同形成泵的工作室。

叶轮为优质铸铁制成，内有叶片，液体沿轴向单侧进入，由于叶轮前后受压不等，必然存在轴向力，此轴向力由平衡盘来承担，叶轮制造时经静平衡试验。

轴为优质炭素钢制成，中间装有叶轮，用键、轴套及轴套螺母固定在轴上。

轴的一端装联轴器部件，与电机直接连接。

密封环为铸铁制成，防止水泵高压水漏回进水部分，分别固定在进水段与中段之上，为易损件，磨损后可用备件更换。

平衡环为铸铁制成，固定在出水段上，它与平衡共同组成平衡装置。

平衡盘为耐磨铸铁制成，装在轴上，位于出水段与尾盖之间，平衡轴向力。

轴套为铸铁制成，位于填料室处，作固定叶轮和保护泵轴入用，为易损件，磨损后可用备件更换。

轴承是单列向心球轴承，采用钙基润滑脂润滑。

填料起密封作用，防止空气进入和大量液体漏出，填料密封由进水段和尾盖上的填料室，填料压盖，填料环及填料等组成，少量高压水流入填料室中起水封作用。

填料的松紧程度必须适当，不可太紧亦不可太松，以液体能一滴一滴的渗出为准。

第一部分汽轮机的主要技术规范一、汽轮机的主要技术规范二、油系统设备规范出厂厂家：沈阳水泵厂三分厂出厂厂家：泊头市运河泵业有限公司三、主要辅助设备规范四、发电机主要技术规范青岛捷能汽轮机股份有限公司六、蒸汽锅炉除氧系统生产厂家：安徽三联泵业股份有限公司生产厂家：济南市压力容器厂制造生产厂家：山东双轮集团股份有限公司生产厂家：哈尔滨电力设备总厂6．减温减压器：AZGYZ-A-0191型号：WY120 5.29 0.49 8生产厂家：江苏省靖江市双杰高效换热器制造有限公司七、水炉除氧系统生产厂家：哈尔滨电力设备总厂生产厂家：生产厂家：山东双轮集团股份有限公司生产厂家：山东双轮集团股份有限公司第二部分汽轮机运行操作规程第一节总则一、汽轮机安装或检修后第一次启动，要在车间主任（副主任）、专责负责人及检修主要人员在场的情况下方可进行。

二、在下列情况下，禁止启动汽轮机：1．冷油器出口油温低于25℃或润滑油压低于正常值时。

2．任一保安装置（如危急遮断器、危急遮断油门、轴向位移遮断器、磁力断路油门）工作不正常时。

3．自动主汽门、调速汽门卡涩现象。

4．高压电动油泵、交直流辅助油泵工作不正常。

5．转速表及其他指示仪表出现不正常误差。

6．机组振动超过0.07mm或通过电动盘车，发现内部有摩擦声音时。

7．油质不合格或油箱油位低于（）mm时。

8．调速系统不能维持空转运行，或甩负荷后不能维持正常转速时。

三、机组在下列情况下禁止带负荷：1．当机组不能维持空负荷运行或甩负荷不能控制转速时，禁止带负荷。

2．转速超过3360r/min，而危急遮断器不动作。

四、在下列情况下，禁止由调速器切换为调压器控制：1．调压器投入后，负荷低于25%。

2．调压器投入后，排汽压力低于最低限定值。

第二节启动前的准备工作：一、运行班长接到值长启机命令后，做下列工作：1．通知汽机运行人员做好启动前的准备检查工作，确定设备处于完好状态，主辅设备及周围场地均已清扫干净，影响通行和操作的杂物已经清除，现场整齐清洁，照明齐全。

DG85-67X5型锅炉高压给水泵概述：DG85-67型锅炉高压给水泵采用了国家推荐使用的高效节能产品的水力模型，完全按GB/T565795《离心泵技术条件（类）》设计和生产，其型式和基本参数均按JB/T105193《多级清水离心泵型式及基本参数》设计。

该泵具有效率高、性能范围广、运转安全和平稳、噪音低、寿命长、安装维修方便等优点。

该系列泵适用于中、低压锅炉给水，也适用于工厂或城市高压给排水。

输送介质温度为-20度-160度。

DG85-67X5型锅炉高压给水泵参数范围：流量Q：85m3/s；扬程H：335m；DG85-67X5型锅炉高压给水泵型号说明：例：DG85－67×5；DG－单吸、多级锅炉给水泵；85－流量(m3/h)；67－泵单级扬程（m）；5－泵级数。

DG85-67X5型锅炉高压给水泵工作原理：叶轮通过泵轴在电动机的带动下旋转，对液体作功，使其能量增加，从而使所需数量的液体经泵的进水段、正叶轮、正导叶、中段、出水段的水平出水口、过渡管、次级进水段、反导叶、出水段的垂直出水口后，将液体源源不断的送出。

DG85-67X5型锅炉高压给水泵技术特性：1、新结构：具有对称布置的叶轮转子部件，各级对称叶轮所产生的轴向力相互抵消，无需采用平衡盘结构就能实现泵腔内巨大轴向推力的自动平衡；2、新技术：独有的节流、减压装置，奇数级平衡装置；3、高效率：叶轮、导叶流道对中性好，不会随平衡盘的磨损、转子部件前移而出现效率明显下降；没有平衡水的泄漏，减少了容积损失，提高了泵的效率，比普通D型泵效率平均高1%~2%；4、良好汽蚀性能：具有良好的汽蚀性能，部分型号泵首级叶轮采用双吸结构；5、机封强可靠性：泵启、停时转子部件没有轴向窜动，工作时没有轴向脉动，克服了一直困扰多级泵的机封可靠性差这一难题；6、应用广泛：取消了小间隙平衡盘，比普通D型泵更适应于介质性质更为恶劣的场合；7、高可靠性：取消了最易出故障的平衡盘，可靠性大大提高，维护次数减少，维护成本降低；8、轴向力峰值低：轴向力只有普通D型泵的一半，对泵的干扰影响大大降低，刚性大大提高；9、维护成本低：采用精密铸造、独有的节流、减压装置起到辅助支承作用，泵振动、噪音大大降低，使用寿命长；10、泵热胀（冷缩）均匀对称性好：泵上下、左右热胀（冷缩）均匀，对称性好。

锅炉高压给水泵技术要求？
答：锅炉高压给水泵的技术要求主要包括以下几个方面：
1.总体要求：高压锅炉给水泵通常采用多级泵，其总扬程不低于300m，流量大，转速高，轴向力较大。

给水泵选型时还需考虑给水系统的可靠性、安全性和经济性等因素。

2.流量要求：高压锅炉给水泵的流量要求跟锅炉的功率有关，一般选用容积流量为锅炉蒸发量的150%。

同时，为了减小泵的数量，尽量采用双吸式结构。

3.扬程要求：高压锅炉给水泵的扬程取决于给水系统的压力和抽汽点的高度，扬程要求一般不小于300m。

除了上述基本要求外，还有一些其他的技术规范需要注意：
1.必须满足相关的技术标准，如JB/T 8059-2020《高压锅炉给水泵技术条件》等。

这些标准规定了高压锅炉给水泵的技术要求、试验方法、检验规则、成套范围和保证期、标志、包装、运输和贮存等。

2.在工作状态下，泵不发生汽蚀，轴功率不超过原动机所允许功率时的最大运行流量。

同时，泵在正常运行工况下的扬程（换算为给水温度下的压力）与该工况下的进口压力之和应满足一定要求。

3.泵的允许工作范围也需要在规定之内，以保证其正常运行和效率。

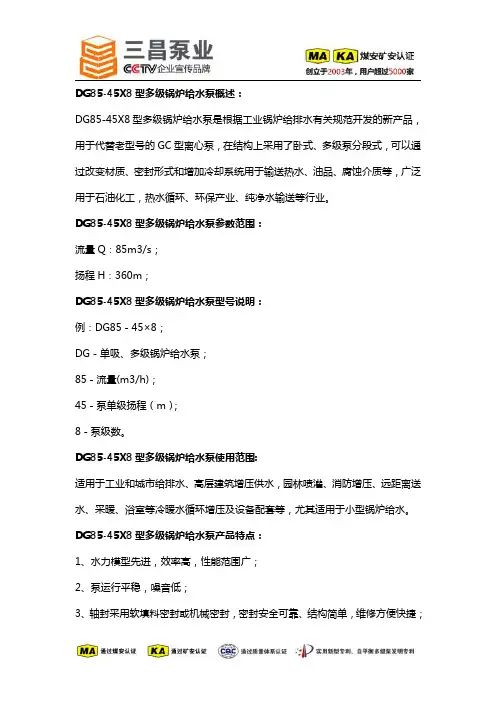

DG85-45X8型多级锅炉给水泵概述：DG85-45X8型多级锅炉给水泵是根据工业锅炉给排水有关规范开发的新产品，用于代替老型号的GC型离心泵，在结构上采用了卧式、多级泵分段式，可以通过改变材质、密封形式和增加冷却系统用于输送热水、油品、腐蚀介质等，广泛用于石油化工，热水循环、环保产业、纯净水输送等行业。

DG85-45X8型多级锅炉给水泵参数范围：流量Q：85m3/s；扬程H：360m；DG85-45X8型多级锅炉给水泵型号说明：例：DG85－45×8；DG－单吸、多级锅炉给水泵；85－流量(m3/h)；45－泵单级扬程（m）；8－泵级数。

DG85-45X8型多级锅炉给水泵使用范围:适用于工业和城市给排水、高层建筑增压供水，园林喷灌、消防增压、远距离送水、采暖、浴室等冷暖水循环增压及设备配套等，尤其适用于小型锅炉给水。

DG85-45X8型多级锅炉给水泵产品特点：1、水力模型先进，效率高，性能范围广；2、泵运行平稳，噪音低；3、轴封采用软填料密封或机械密封，密封安全可靠、结构简单，维修方便快捷；4、轴为全封结构，确保了不与介质接触，不锈蚀，使用寿命长。

DG85-45X8型多级锅炉给水泵结构说明：本型泵是单壳体节段式多级离心泵，其吸入口和吐出口垂直向上。

前段、中段和后段用穿杠联接成一体，各段之间静止结合面主要靠金属面密封外，并设有O 型胶圈作为辅助密封。

轴封：本型泵轴封采用软填料密封。

DG45一80、DG85一80型泵也可采用机械密封。

填料压盖、填料腔用冷却水冷却。

在轴封处装有可更换的轴套来保护泵轴。

轴承和平衡装置：泵转子由泵轴两端的滑动轴承来支撑。

该型泵的轴承用稀油润滑，且用循环水冷却。

转子的轴向推力用平衡盘来平衡。

在平衡室体和前段之间装有回水管。

转动：泵通过弹性联轴器由电动机驱动。

从传动方向看，泵为顺时针方向旋转。

ZDG85-80x9自平衡多级泵概述：ZDG85-80x9自平衡多级泵供输送固体颗粒不大于2%(粒度小于1mm)，介质固体浓度小于5%wt。

温度≤105℃的清水或物理化学性质类似于清水的其它液体之用液体之用。

也可通过改变泵的材质（或泵过流部件的材质）、密封形式和增加冷却系统用于输送温度≤210℃热水、油类、腐蚀性或含磨料的介质等。

ZDG85-80x9自平衡多级泵优势：ZDG85-80x9自平衡多级泵是为满足用户需要，加速高压多级泵技术发展，采用国外同类产品的先进技术结合本公司多年设计经验，使用国家推荐的高效节能产品的水力模型，依据API610标准研究开发的高效高压多级离心泵产品；在行业内居于技术领先地位。

具有高效区宽、性能范围广、汽蚀性能好、运转安全和平稳、噪音低、易损件少，安装维修方便等优点。

可靠性大大提高，无故障运行时间是普通泵的3倍以上，用户维修成本大大降低，从而降低泵的寿命周期成本。

高压自平衡节段式离心泵将传统多级离心泵的结构形式进行了创新，取消了多级离心泵的轴向力平衡机构，是采用平衡盘或平衡鼓结构的D、DG型多级离心泵最好的替代品。

自平衡多级泵参数：流量Q：85m3/h；扬程H：720mZDG85-80x9自平衡多级泵结构形式：ZDG85-80x9自平衡多级泵的吸入口可以垂直向上或水平、排出口垂直向上布置。

主要有：进水段、中段、出水段、次级进水段、正导叶、反导叶、正叶轮、反叶轮、轴、节流、减压装置、挡套、轴承体、过渡管等零件组成；中段由高强度的穿杠螺栓和进出水段联接，泵的进水段、中段、出水段之间的密封面均采用二硫化钼润滑脂金属面硬密封；转子由装在轴上的正叶轮、节流减压装置、反叶轮、轴套、轴承挡套等零件组成；轴承采用“固-游式”干油润滑结构，驱动端采用圆柱滚子轴承，末端采用角接触球轴承；泵的工作室由进水段、中段、出水段、次级进水段、正导叶、反导叶、过渡管等组成；转子部分与固定部分之间装有密封环、导叶套等进行密封，当密封环和导叶套的磨损程度已影响泵的工作性能时应及时予以更换；泵可以在不拆卸进、出口管路的情况下更换轴承、密封。

在热电联产中机封内冷却水对给水溶氧的影响作者：谷永坤来源：《城市建设理论研究》2013年第30期摘要：改革开放以来，作为国民经济重要的基础产业，电力工业走过了一条辉煌的改革发展之路，实现了历史性的大跨越，节能减排不再是电力工业中陌生的词语，国家推行“上大压小”的原则，截止到2007年关停小火电553台，却鼓励城市集中供热或区域性供热机组继续发展，取代分散式小锅炉。

随着技术的不断进步，锅炉给水泵轴封由原来的石墨碳素钎维盘根被密封性较好的机械密封所替代，而合理选择机封内冷却水在热电厂中却是难题，在热电联产中基本的运行方式是“以热定电”原则，多数机组为背压式机组，因没用凝结水只好用除盐水替代，在负荷较低时，易造成给水溶氧超标，我公司经过三个月试验论证，已解决此问题，用高压给水作为给水泵机封内冷却水。

关键词：热电联产机械密封冷却水中图分类号：TU271.1 文献标识码：A一、概述1.1、发展热电联产背景进入二十一世纪以来，全球经济快速增长，能源供应和需求之间的矛盾日渐突出，各个国家经济的竞争其中很重要的一方面体现在能源的竞争上。

改革开放以来，随着我国经济发展水平的不断提高，能源消耗不断增加，而世界范围能源供应和需求之间的矛盾成了制约我国经济快速、持续、稳定发展的瓶颈。

尤其是2003年接踵而至的水荒、煤荒、电荒、油荒、气荒等，这预示着我国将会面临更加严峻的能源压力。

能源短缺和价格的居高不下造成全球工业企业生产成本不断增加和市场竞争压力的增大，如何节能降耗、降低成本成为全世界工业企业生存竞争的关键。

改革开放以来，国家提出了“能源开发与节约并举，把节约放在首位”的指导方针，2000年原国家计委、国家经贸委、环保总局、建设部等四部委为落实《节约能源法》中关于“国家鼓励发展热电联产、集中供热、提高热电机组利用率”的规定下达了《关于发展热电联产的规定》，推动了我国热电联产事业的发展。

1.2热电联产简介热电联产是电厂对热电用户供应电能和热能，并且生产的热能是取自汽轮机做过部分功或全部功的蒸汽，即同一股蒸汽先发电后供热。

DG 型锅炉多级给水泵法兰尺寸和外形安装尺寸表由提供长沙奔腾泵业有限公司锅炉多级给水泵系单吸、多级、节段式高压泵。

适用于矿山、工厂及城市给水、排水用，供输送不含固体颗粒及磨料，不含悬浮物的清水或物理化学性质类似于清水的其它液体。

被输送液体温度为0℃～380℃。

允许进口压力为0.6MPa。

输送液体的物理化学性质有特殊要求时，亦可以根据用户特殊要求改变泵的材质，使泵与所输送液体物理化学性质相适用，改变材质后泵的性能参数和安装尺寸与未经改变前的基本相同。

DG泵外形尺寸图及外形尺寸表
DG型泵法兰尺寸表
DG型泵外形安装图（公用底座）DG80-30型泵外形安装尺寸表
100DG16型泵外形安装尺寸表
DG25-50型泵外形安装尺寸表
DG46-50型泵外形安装尺寸表
DG85-67型泵外形安装尺寸表
DG155-67型泵外形安装尺寸表
DG型泵外形安装图（本身底座）
8
安装图）
200DG43型泵外形安装尺寸表
8
安装图）
DG85-67型泵外形安装尺寸表
8
安装图）
DG155-67型泵外形安装尺寸表
安装图）
DG280-43/84型泵外形安装尺寸表
8
安装图）
DG280-65/84型泵外形安装尺寸表
8
安装图）
DG450-60/84型泵外形安装尺寸表
8安装图）。

/DG85-67x9型锅炉给水泵技术说明、厂家、价格一、DG85-67x9型锅炉给水泵概述：该系列泵系节段式多级离心泵，采用了国家推荐使用的高效节能水力模型，具有高效节能、性能范围广、运行平稳、低噪音、长寿命、安装维修方便等优点；通过改变泵的材质（或过流部件的材质）、密封形式和增加冷却系统，可输送热水、油类、腐蚀性和含磨料的介质等。

DG型泵供输送不含固体颗粒、温度不高于105℃的清水或物理化学性质类似于清水的液体，用于锅炉给水或输送热水或类似热水的介质。

泵的进口允许压力均不超过0.6MPa。

二、DG85-67x9型锅炉给水泵参数范围：流量：55-100m³/h扬程：183-666m三、DG85-67x9型锅炉给水泵型号说明85 -- 泵设计点流量为85m³/h67 -- 泵单级设计点扬程为67m9 -- 泵的级数为9级/四、DG85-67x9型锅炉给水泵结构说明：卧式多级离心泵主要由固定部分、转子部分、轴承和轴封四大部分组成；1、固定部分：主要由吸入段、中段、吐出段和导叶等组成，用穿杠将各段拉紧，构成工作室。

吸入口为水平方向，出口垂直向上；根据需要也可生产出入口垂直向上方向。

2、转子部分：主要由轴、叶轮、平衡盘、和轴套等组成。

轴将动力传递给叶轮使其工作；平衡盘用来平衡轴向力；轴上装有可更换的轴套以保护轴。

3、轴承部分：主要由轴承体、轴承和轴承压盖等组成，采用滚动轴承、干油润滑。

4、轴封：一般采用机械密封，主要由进水段和尾盖上的密封函体、填料、挡水圈等组成。

密封腔内通入有一定压力的水，起水封、水冷和水润滑作用。

泵内水封水一般来自泵内的压力水或外部供水。

5、传动：泵通过联轴器由原动力直接驱动。

从原动机端看泵，泵为顺时针方向旋转。

/五、DG85-67x9型锅炉给水泵选型说明：1、泵的性能参见泵的性能表，表中所列参数为一个大气压下常温清水的试验性能。

输送油类等粘度大的介质时，需进行性能换算。

DG25-80X9型次高压锅炉给水离心泵概述：DG25-80型锅炉给水泵具有效率高、性能范围广、运行安全平稳、噪音低、寿命长、安装维修方便等特点。

也可以通过改变泵过流部件材质、密封形式和增加冷却系统用于输送热水、油类或含磨粒的介质。

产品执行JB/T1051-93《多级清水离心泵型式与基本参数》标准。

DG6型锅炉给水泵采用计算机设计和优化处理，公司拥有雄厚的技术力量、丰富的生产经验和完善的检测手段，从而保证产品质量的稳定可靠。

DG25-80X9型次高压锅炉给水离心泵参数范围：流量Q25m3/s；扬程H7150m；DG25-80X9型次高压锅炉给水离心泵型号说明：例：DG25－80×9；DG－单吸、多级锅炉给水泵；25－流量(m3/h)；80－泵单级扬程（m）；9－泵级数。

DG25-80X9型次高压锅炉给水离心泵产品特点：1、水力模型先进，效率高，性能范围广。

2、泵运行平稳，噪音低。

3、轴封采用软填料密封或机械密封，密封安全可靠、结构简单，维修方便快捷。

4、轴为全封结构，确保了不与介质接触，不锈蚀，使用寿命长。

DG25-80X9型次高压锅炉给水离心泵产品用途：D、DG型卧式多级离心泵适用于工业和城市给排水、高层建筑增压供水，园林喷灌、消防增压、远距离送水、采暖、浴室等冷暖水循环增压及设备配套等，尤其适用于小型锅炉给水。

DG25-80X9型次高压锅炉给水离心泵结构型式：DG型卧式多级锅炉给水泵进、出水口均为垂直向上，通过拉紧螺栓将泵的进水段、中段、出水段、轴承体等泵壳体部分联结成一体。

根据泵的扬程选择泵的级数。

该系列多级泵转子部分主要由轴及安装在轴上的叶轮、轴套、平衡盘等零件组成，其中叶轮的数量根据泵的级数而定。

轴上零件用平键和轴螺母紧固使之与轴联为一体。

整个转子由两端滚动轴承或滑动轴承支承。

轴承按型号不同而定，均不承受轴向力，其轴向力由平衡盘平衡。

泵在运行中允许转子在泵壳中轴向游动，不能采用向心球轴承。

【GC型卧式多级锅炉给水泵】产品：【GC型卧式多级锅炉给水泵】产品简介：GC型泵系卧式、单吸多级、分段式离心泵。

具有效率高、性能范围广、运行安全平稳、噪音低、寿命长、安装维修方便等特点。

供输送清水或物理化学性质类似于水的其它液体之用。

本司产品全部采用计算机设计和优化处理，公司拥有雄厚的技术力量、丰富的生产经验和完善的检测手段，从而保证产品质量的稳定可靠。

【GC型卧式多级锅炉给水泵】型号意义：【GC型卧式多级锅炉给水泵】技术参数：流量：5-55m3/h；扬程：46-301m；功率：3-75KW；转速：2950r/min；口径：φ40-φ100；温度范围：≤80℃；工作压力：≤2.7Mpa.【GC型卧式多级锅炉给水泵】产品特点：1、水力模型先进，效率高，性能范围广。

2、泵运行平稳，噪音低。

3、轴封采用软填料密封，安全可靠、结构简单，维修方便快捷。

【GC型卧式多级锅炉给水泵】适用范围：GC型卧式多级锅炉给水泵适用于工业和城市给排水、高层建筑增压供水，园林喷灌、消防增压、远距离送水、采暖、浴室等冷暖水循环增压及设备配套等，尤其适用于小型锅炉给水。

【GC型卧式多级锅炉给水泵】结构图：1 轴套螺母2 轴承盖3 轴承4 轴承体5 轴承甲6 填料压盖7 填料环8 进水段9 密封环10 叶轮11 中段12 回水管13 出水段14 科衡环15 平衡盘16 尾盖17 轴套乙18 拉紧螺栓19 轴20 园螺母【GC型卧式多级锅炉给水泵】结构说明：1.GC型水泵为多级分段式，1.5GC-4GC四个型号的进出口分别在进水段和出水段上，均垂直向上，其扬程可根据使用需要而增减水泵级数。

水泵装配良好与否，对性能影响很大，尤其是各个叶轮的出口与导翼进口之相对位置，每吸叶轮的吐出口中心必须对准导翼的中心，其中稍有偏差即将使水泵的流量减少，扬程降低，效率差，故在检修后装配时务必注意，若有偏差必须调整。

2.GC型多级离心泵的主要零件有轴、轴套、进水段、叶轮、导翼、密封环、中段、出水段、平衡环、，衡盘、尾盖进水段、中段、出水段盖均为铸铁制成，共同形成泵的工作室。
