太阳能光伏理化基础太阳能追光系统班级:物电学院11(6)姓名:沈杨帆学号:11223525 太阳能是一种清洁的绿色能源,是最丰富的可再生能源形式,是所有化石能源及多种可再生能源的源头。

太阳能作为地球上真正取之不尽的清洁能源,将是未来最理想的绿色新能源,目前其利用的有效途径便是利用光伏发电技术将太阳能转化为电能。

嵌入式系统就是内嵌到对象体系中的微型专用计算实际系统。

它具有比通用计算机更简洁、更个性化的功能,可以运用操作系统,又兼有单片机体积小、功耗低等优点,是目前最热门的和应用最广泛的技术之一。

本文设计了太阳能追光系统。

该系统以嵌入式技术为基础,采用两种控制方法相结合准确追踪太阳位置,并进行同步跟踪,以保证获得最大效率的太阳能。

太阳能利用现状与趋势地球上的化石能源主要有石油、煤、天然气和海底甲烷水合物。

目前,人类使用的能源主要是化石能源。

由于这些矿物燃料的大量消耗,已导致全球气候变暖,引起严重的生态环境问题,而且化石能源贮量有限,分布不均,有朝一日,必然枯竭。

人类今后使用何种能源,这己成为摆在我们面前的问题。

太阳能遍布地球,取之不尽,用之不竭,对环境无污染,这是人类未来能源的最佳选择。

虽然太阳能资源总量相当于现在人类所利用的能源的一万多倍,但太阳能的能量密度低,而且它因地而异,因时而变,这是开发利用太阳能面临的主要问题。

太阳能的这些特点会使它在整个综合能源体系中的作用受到一定的限制太阳能既是一次能源,又是可再生能源。

它资源丰富,既可免费使用,又无需运输,对环境无任何污染。

但太阳能也有两个主要缺点:一是能流密度低:二是其强度受各种因素(季节、地点、气候等)的影响不能维持常量。

这两大缺点大大限制了太阳能的有效利用。

太阳是一个巨大、久远、无尽的能源。

尽管太阳辐射到地球大气层的能量仅为其总辐射能量(约为3.75x1026W)的22亿分之一,但己高达173,0 00TW,也就是说太阳每秒钟照射到地球上的能量就相当于500万吨煤。

华北电力大学可再生能源学院能源工程及自动化教研室华北电力大学太阳能中心授课教师：朱红路《太阳能热发电厂》第三章太阳能追光系统的原理与设计第三章太阳能追光系统的原理与设计本章内容：太阳跟踪系统设计实例•太阳运行规律•传感器的工作原理•整体设计方案第三章太阳能追光系统的原理与设计太阳能利用为什么需要太阳跟踪系统？太阳能是一种低密度、间歇性、空间分布变化的能源，导致太阳能利用率低。

如何提高太阳能利用的效率呢？解决方法：1.提高太阳能装置能量转换效率2.提高太阳能的接受效率第三章太阳能追光系统的原理与设计太阳能跟踪是一种行之有效的方法！第三章太阳能追光系统的原理与设计太阳能单轴跟踪系统单轴跟踪的优点是结构简单，但是由于入射光线不能始终与主光轴平行，收集太阳能的效果并不理想。

第三章太阳能追光系统的原理与设计太阳能双轴跟踪系统双轴跟踪可以通过跟踪太阳高度和赤纬角的变化上以获得最多的太阳能，双轴跟踪又可以分为极轴式全跟踪和高度角－方位角式全跟踪两种方式。

第三章太阳能追光系统的原理与设计太阳跟踪系统分类：•光电跟踪方式---闭环系统•视日运动轨迹跟踪---开环系统倾斜布置东西跟踪焦线南北水平布置，东西跟踪焦线东西水平布置，南北跟踪第三章太阳能追光系统的原理与设计光电跟踪方式：光电跟踪系统框图第三章太阳能追光系统的原理与设计光电跟踪方式：感光部件工作原理第三章太阳能追光系统的原理与设计视日运动轨迹跟踪太阳高度角和方位角决定了太阳的位置。

第三章太阳能追光系统的原理与设计机械跟踪部分设计第三章太阳能追光系统的原理与设计机械跟踪部分设计第三章太阳能追光系统的原理与设计控制系统设计目的：计算太阳位置，告知执行机构动作控制系统设计原则：(1)选择典型电路(2)便于二次开发(3)软硬件协同设计(4)性能最优、性价比最高(5)可靠性及抗干扰(6)驱动能力(7)低功耗的要求第三章太阳能追光系统的原理与设计控制系统设计：第三章太阳能追光系统的原理与设计控制系统设计：第三章太阳能追光系统的原理与设计步进电机的驱动：步进电机是一种能将数字脉冲信号转换成旋转或直线增量运动的电磁执行元件。

基于单片机的太阳能追光系统设计随着社会进步和科技发展，太阳能作为一种清洁、可再生能源越来越受到人们的关注和重视。

太阳能发电系统是利用太阳能源，将其转化为电能的一种装置，其中，太阳能追光系统是太阳能发电系统中重要的一部分。

本文将介绍基于单片机的太阳能追光系统的设计。

一、太阳能追光系统的原理在太阳能发电过程中，太阳能的转化效率与太阳光照的直射角度有很大的关系。

因此，为了达到最高的发电效率，需要保证太阳能电池板始终朝向太阳。

太阳能追光系统正是为了实现这一目的而设计的。

太阳能追光系统主要由光电传感器、驱动电机、单片机、各种电子元件等组成。

系统的工作原理如下：当光电传感器感知到太阳光照射到电池板上时，会向单片机发送信号，单片机会通过内部的程序算法计算出太阳的位置，并发出指令控制驱动电机调整电池板的位置，使其始终朝向太阳。

这样就能够最大程度地保证太阳能电池板的直接照射，从而实现最高的发电效率。

二、系统设计方案基于单片机的太阳能追光系统主要由以下几个部分构成：1.光电传感器光电传感器是太阳能追光系统的重要组成部分，它的作用是感知太阳光照射到电池板的情况，并将感知到的信息传输给单片机。

常见的光电传感器包括光敏二极管、光敏电阻等。

2.驱动电机驱动电机是用来调整太阳能电池板的方向的，可以根据单片机指令进行旋转。

现在市面上有很多种驱动电机，包括舵机、直流电机等。

驱动电机选择需要考虑功率大小、旋转速度、控制方便程度等因素。

3.单片机单片机是太阳能追光系统的核心部分，通过内部的程序计算太阳的位置，并发出信号控制驱动电机调整电池板的方向。

现在市面上常用的单片机包括51系列、STM32系列等。

4.电子元件太阳能追光系统还需要一些电子元件的配合工作，包括电容、电阻、二极管、发光二极管等。

三、系统实现方法太阳能追光系统的实现具体步骤如下：1.选用合适的光电传感器和驱动电机，并将它们与单片机相连通。

2.编写单片机程序，通过程序将光电传感器感知到的信息转化为太阳的位置，并发出右、左、上、下等指令控制驱动电机的转动。

10
太阳能路灯系统
该系统可实际应用于太阳能路灯等光电系统，尤其在远离 电网的道路灯上应用太阳能追光系统，其经济效益更加明显。 现在的城市景观照明和基础公共设施的用电量是相当惊人的。 如果能大力开发太阳能灯具在这方面的使用，就可以解决“不 夜城”与节能减排的矛盾。太阳能追光系统还能与市面上的小 型太阳能电池板结合，增大电池板的储电效率。
13
市场调查
14
创业规划
我们预期组建一个小公司，前期由几名
研发人员组成，主要对产品的研发与改进。
品牌
产品研发流程主要有： 产品试验、技术改进、成熟产品、市场开发 公司逐渐有一定影响力后， 强化品牌意识
推广
研发
创业
15Βιβλιοθήκη 谢谢观赏！！队伍成员：史明政、方烨、陈玲芝 指导老师：杨军 实验室 ：长沙学院电信系电子实验基地
4
基本原理
光源 水平光敏电阻
改 板对 变 的太 光 位阳 源 置能 硅相
垂直光敏电阻
Atmega16L处理器 对比光强强度
水平偏转电机
语 音 控 制
垂直偏转电机
语音模块
5
系统基本组成结构
光敏电阻 太阳能硅板
水平偏转 步进电机
垂直偏转 步进电机
我们用 4 个光敏电阻搭成电桥，通过垂直和 水平的两对光敏电阻受光强的影响，采集电位变 化，确定光源位置，并且通过编程控制垂直和水 平偏转的两个步进电机来控制太阳能采集板的偏 转，使太阳能接收板最大程度的接收光能。
基本电路原理图
主控板电路原理图
语音模块电路原理图
8
市场前景------------太阳能热水器
我国历来被称为“地大物博”的世界大国，但由于人口众多， 按人均所能够占有的资源数量并不乐观，拥有 13 亿人口的我国，按 全面建设“小康社会”的目标，若每人每天洗一次热水澡，如果全部 采用电力，就需要八个长江三峡发电站供电。但目前市场上的太阳能 热水器多为固定式，若能加入控制模块、改进机械结构、步进电机安 放的位置，在一定程度上能缓解能源的使用率。

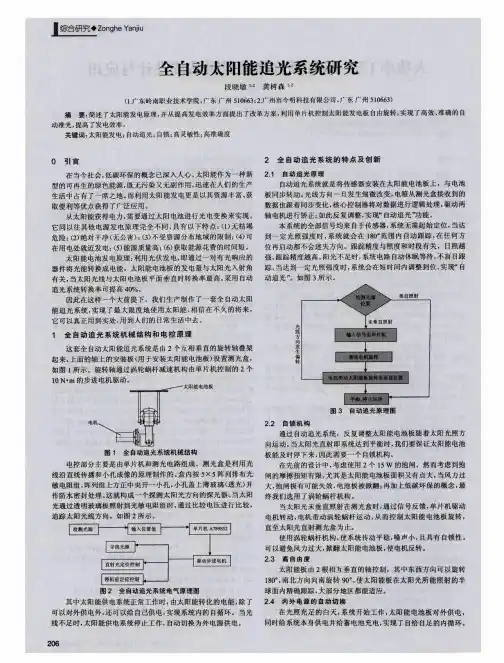

太阳能追光系统毕业设计一、选题背景随着能源危机的日益严重，太阳能作为一种可再生、清洁、无污染的新型能源，逐渐得到了广泛的关注和应用。

而太阳能追光系统则是太阳能发电中非常重要的一环，其作用是使太阳能电池板始终面向太阳，以最大化地吸收太阳辐射能量，提高发电效率。

二、研究目标本次毕业设计旨在设计并实现一种简单、实用、高效的太阳能追光系统，使其能够自动调整光伏板朝向，并通过控制器对光伏板进行精准定位和跟踪，从而提高光伏板的发电效率。

三、研究内容1. 太阳位置检测模块：通过安装在追光系统上的传感器检测太阳位置，以便于系统自动调整光伏板的朝向。

2. 控制器设计：利用单片机等控制芯片设计控制器，实现对光伏板进行精准定位和跟踪。

3. 机械结构设计：根据追踪系统需要，设计出适合于支撑光伏板的机械结构，使其能够自由旋转，并实现自动调整。

4. 软件开发：编写控制器的程序，实现对光伏板的精准定位和跟踪，并提供人机交互界面。

四、研究方法本次毕业设计采用以下研究方法：1. 理论分析法：通过对太阳运动规律的分析，确定太阳能追光系统的设计方案。

2. 实验研究法：通过搭建实验平台，测试和验证系统的性能和可靠性。

3. 数值模拟法：采用计算机仿真技术，对系统进行数值模拟，优化系统设计方案。

五、预期成果1. 设计出一种简单、实用、高效的太阳能追光系统。

2. 实现对光伏板的精准定位和跟踪，提高光伏板发电效率。

3. 编写控制器程序，并提供人机交互界面，方便用户操作。

4. 发表学术论文或专利申请等相关成果。

六、工作计划本次毕业设计工作计划如下：1. 第一阶段（前期准备）：调研相关技术文献，了解太阳能追光系统的原理和设计方案，确定研究目标和内容。

2. 第二阶段（系统设计）：设计太阳位置检测模块、控制器、机械结构等，并进行方案评估和优化。

3. 第三阶段（软件开发）：编写控制器程序，并提供人机交互界面。

4. 第四阶段（实验测试）：搭建实验平台，测试和验证系统的性能和可靠性。

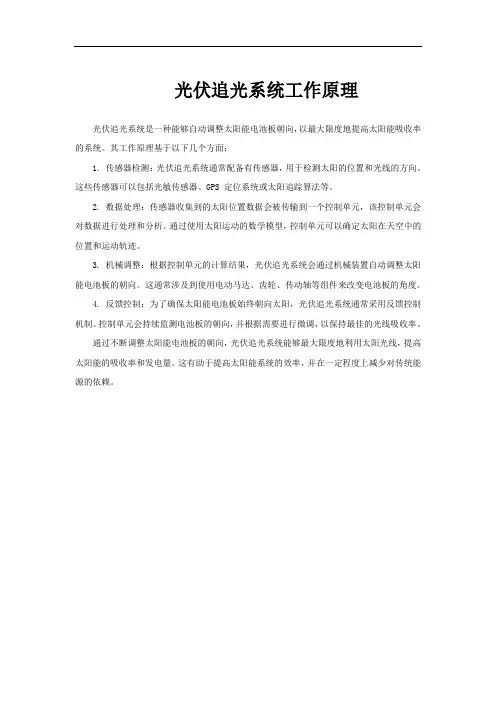

光伏追光系统工作原理
光伏追光系统是一种能够自动调整太阳能电池板朝向，以最大限度地提高太阳能吸收率的系统。

其工作原理基于以下几个方面：
1. 传感器检测：光伏追光系统通常配备有传感器，用于检测太阳的位置和光线的方向。

这些传感器可以包括光敏传感器、GPS 定位系统或太阳追踪算法等。

2. 数据处理：传感器收集到的太阳位置数据会被传输到一个控制单元，该控制单元会对数据进行处理和分析。

通过使用太阳运动的数学模型，控制单元可以确定太阳在天空中的位置和运动轨迹。

3. 机械调整：根据控制单元的计算结果，光伏追光系统会通过机械装置自动调整太阳能电池板的朝向。

这通常涉及到使用电动马达、齿轮、传动轴等组件来改变电池板的角度。

4. 反馈控制：为了确保太阳能电池板始终朝向太阳，光伏追光系统通常采用反馈控制机制。

控制单元会持续监测电池板的朝向，并根据需要进行微调，以保持最佳的光线吸收率。

通过不断调整太阳能电池板的朝向，光伏追光系统能够最大限度地利用太阳光线，提高太阳能的吸收率和发电量。

这有助于提高太阳能系统的效率，并在一定程度上减少对传统能源的依赖。

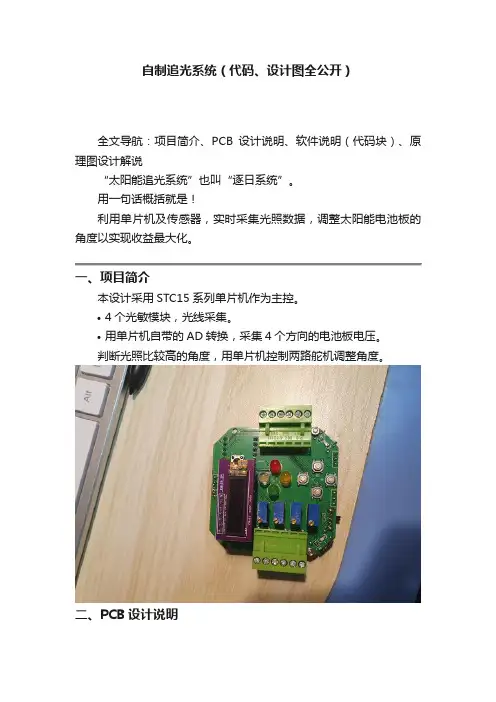

自制追光系统（代码、设计图全公开）全文导航：项目简介、PCB设计说明、软件说明（代码块）、原理图设计解说“太阳能追光系统”也叫“逐日系统”。

用一句话概括就是！利用单片机及传感器，实时采集光照数据，调整太阳能电池板的角度以实现收益最大化。

一、项目简介本设计采用STC15系列单片机作为主控。

•4个光敏模块，光线采集。

•用单片机自带的AD转换，采集4个方向的电池板电压。

判断光照比较高的角度，用单片机控制两路舵机调整角度。

二、PCB设计说明PCB设计方面，电源线、线宽设置粗一点。

这个PCB设计的比较小，所以摆放元件的时候要很注意位置。

三、软件说明提示：软件可以使用代码块来进行嵌套放置。

无需全部软件部分说明，只需说明重要部分即可。

uint Get_ADC10bitResult(uchar channel)//channel = 0~7 { ADC_RES = 0; ADC_RESL = 0; ADC_CONTR = (ADC_CONTR & 0xe0) | ADC_START | channel; nop(); nop(); nop(); nop(); while((ADC_CONTR & ADC_FLAG) == 0); ADC_CONTR &= ~ADC_FLAG; //返回10位AD值return (((uint)ADC_RES << 2) | (ADC_RESL & 3)); } //AD通道配置程序uchar i; for(i=0;i<10;i++) { x0+=Get_ADC10bitResult(0); x1+=Get_ADC10bitResult(1); y0+=Get_ADC10bitResult(2);y1+=Get_ADC10bitResult(3); } x0=x0/30; x1=x1/30; y0=y0/30; y1=y1/30; //AD采集采集30次取个平均值void Timer0_Init(void) { TMOD |=0x01; TH0=-high_ms>>8; TL0=-high_ms; TR0 = 1; //定时器0开始计时 EA = 1; ET0 = 1; } //定时器初始程序void timer() interrupt 1 { switch(Pwm_Flag) { case 1: PWM=1; TH0=-pwm[0]>>8; TL0=-pwm[0]; break; // 高电平持续时间pwm[0] case 2: PWM=0; TH0=-(high_ms-pwm[0])>>8; TL0=-(high_ms-pwm[0]); break; //低电平时间10-pwm[0] ms case 3: PWM2=1; TH0=-pwm[1]>>8; TL0=-pwm[1]; break; // 高电平持续时间pwm[1] case 4: PWM2=0; TH0=-(high_ms-pwm[1])>>8; TL0=-(high_ms-pwm[1]); break; //低电平时间10-pwm[1] ms default: TH0=0xff; TL0=0x80; Pwm_Flag=0; } Pwm_Flag++; } //定时器中断子程序，用来产生脉冲驱动舵机。

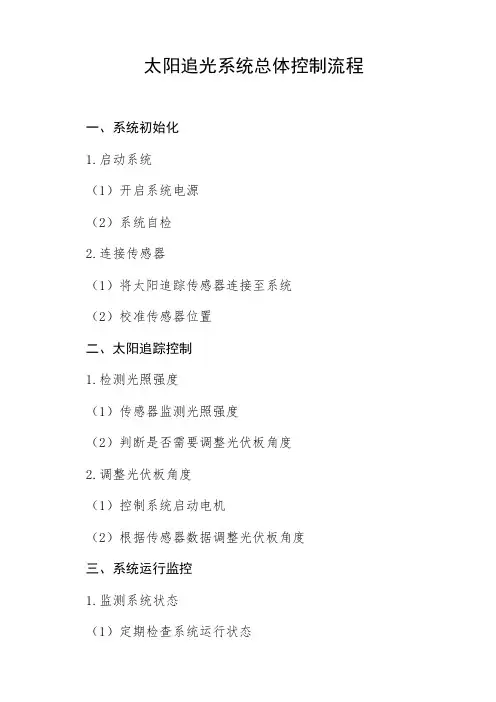

太阳追光系统总体控制流程
一、系统初始化
1.启动系统
（1）开启系统电源
（2）系统自检
2.连接传感器
（1）将太阳追踪传感器连接至系统
（2）校准传感器位置
二、太阳追踪控制
1.检测光照强度
（1）传感器监测光照强度
（2）判断是否需要调整光伏板角度
2.调整光伏板角度
（1）控制系统启动电机
（2）根据传感器数据调整光伏板角度
三、系统运行监控
1.监测系统状态
（1）定期检查系统运行状态
（2）检测系统异常
2.报警处理
（1）发出报警信号
（2）停止系统运行并通知维护人员
四、数据记录与分析
1.记录运行数据
（1）记录太阳追踪数据
（2）存储数据至数据库
2.数据分析
（1）分析系统运行数据
（2）优化系统运行策略。

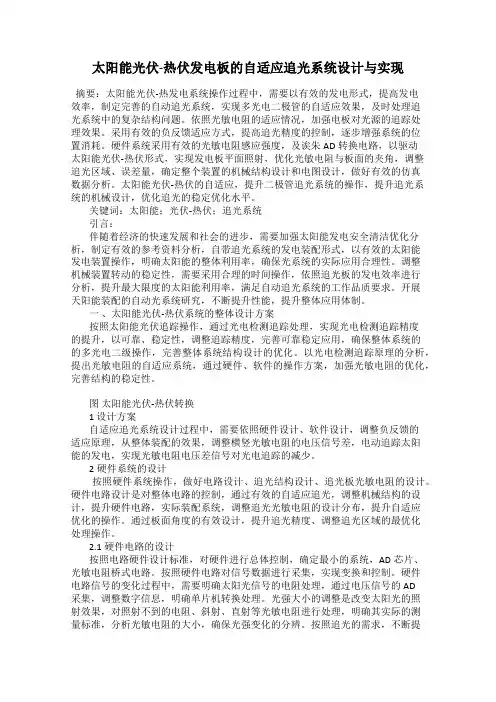

太阳能光伏-热伏发电板的自适应追光系统设计与实现摘要：太阳能光伏-热发电系统操作过程中，需要以有效的发电形式，提高发电效率，制定完善的自动追光系统，实现多光电二极管的自适应效果，及时处理追光系统中的复杂结构问题。
