光伏发电系统的运行方式
我们常说的“光伏”指太阳能光伏发电系统，有独立运行和并网运行两种方式。

简单来说，离网、并网的区别在于有没有蓄电池。

1
独立运行光伏发电系统
独立光伏发电系统是相对于并网发电系统而言的，属于孤立的发电系统，也叫离网光伏发电系统。

（树上鸟教育电气设计）（离网运行系统）
其建设的主要目的是解决无电问题。

偏远无电地区供电可靠性受气象环境、负荷等因素影响，供电稳定性也相对较差，需要加装能量储存和能量管理设备。

2
并网运行光伏发电系统
并网光伏发电系统可以将太阳能电池阵列输出的直流电转化为与电网电压同幅、同频、同相的交流电，实现与电网连接并向电网输送电能。

（并网运行系统）
这种发电系统较为灵活性，日照较强时，光伏发电系统在给交流负载供电的同时将多余的电能送入电网；而当日照不足，即太阳能电池阵列不能为负载提供足够电能时，又可从电网索取电能为负载供电。

综上，并网系统不会出现因电力供应不足而断电的情况。

3
光伏发电系统的设计。

4
5.1 光伏控制器概述
（3）设备保护功能：防止太阳能电池板或电池方阵、蓄 电池极性反接的电路保护；防止负载、控制器、逆变器和 其它设备内部短路保护；防止夜间蓄电池通过太阳能电池 组件反向放电保护；防雷击引起的击穿保护。 （4）温度补偿功能（仅适用于蓄电池充满电压）：通常 蓄电池的温度补偿系数为(3～5)mV/(℃cell)。 （5）光伏发电系统的各种工作状态显示功能：主要显示 蓄电池(组)电压、负载状态、电池方阵工作状态、辅助电源 状态、环境温度状态、故障报警等。 发光二极管颜色判断：绿色，工作正常；黄色，蓄电池 电能不足；红色，蓄电池电能严重不足，自动断开负载。
8
5.2 光伏控制器的基本原理
3.铅酸蓄电池充电温度补偿 温度补偿目的：保证蓄电池被充满同时又不会发生水的 大量分解。 • 控制器具有对蓄电池充满门限电压进行自动温度补偿的 功能。 • 温度系数一般为单只电池(3～5) mV/℃ (标准条件为 25℃)，即当电解液温度（或环境温度）偏离标准条件时， 每升高1℃，蓄电池充满门限电压按照每只单体电池向下调 整3～5mV；每下降1℃，蓄电池充满门限电压按照每只单 体电池向上调整3～5mV。
第5章 光伏控制器
光伏控制器
第5章 光伏控制器
1
5.1 光伏控制器概述
5.1.1 光伏控制器的基本概念 光伏控制器是对光伏发电系统进行管理和控制的设备。 光伏控制器主要由电子元器件、仪表、继电器、开关等 组成。 基本原理：控制器通过检测蓄电池的电压或荷电状态，判 断蓄电池是否已经达到过充电点或过放电点，并根据检测结 果发出继续充、放电或终止充、放电的指令，实现；显示系统 工作状态 。
7
图5-1铅酸蓄电池充电特性曲线
5.2 光伏控制器的基本原理

发展前景
光伏发电系统面临技术、经济、环境等多方面的挑战，如提高光电转换效率、降低成本、解决储能问题等。
挑战
THANKS
感谢您的观看。
工作原理
定义
光伏电池板
将光能转化为直流电能的装置，是光伏发电系统的核心部分。
逆变器
将直流电转换为交流电的装置，以便与电网或其他用电设备相连接。
控制器
控制光伏发电系统的运行，实现最大功率点跟踪、过载保护等功能。
储能设备
用于储存电能，以备夜间或阴雨天使用。
Hale Waihona Puke 薄膜光伏发电系统使用薄膜光伏电池的光伏发电系统，相对于晶体硅光伏电池成本更低、更轻便。
在公园、学校、医院等公共设施中应用光伏发电系统，优化能源结构。
各国政府出台相关政策，鼓励光伏发电系统的研发、生产和应用。
政策支持
随着技术进步和成本下降，光伏发电系统的市场规模不断扩大，成为全球能源结构转型的重要力量。
市场趋势
随着环保意识的提高和可再生能源的推广，光伏发电系统的应用前景广阔，将在全球能源结构中占据重要地位。
《光伏发电系统》PPT课件
目录
光伏发电系统概述光伏电池与组件光伏逆变器与储能系统光伏发电系统的设计与安装光伏发电系统的应用与前景
01
CHAPTER
光伏发电系统概述
光伏发电系统是一种利用太阳能光子能量，通过光伏效应将光能转化为直流电能的装置。
当太阳光照射在光伏电池上时，光子能量被吸收并传递给电子，使电子从原子中逸出形成自由电子和空穴，从而产生电压和电流。
多晶硅光伏发电系统
使用多晶硅光伏电池的光伏发电系统，相对于单晶硅光伏电池成本较低、产量高。
分布式光伏发电系统
在用户场地附近建设，自发自用、多余电量上网。

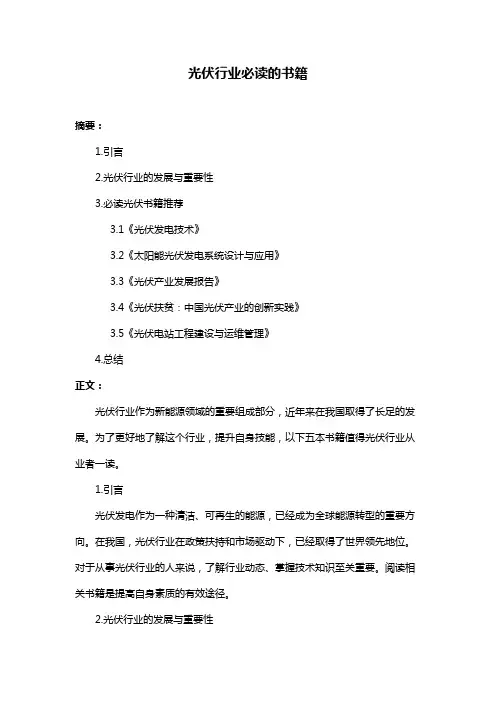

光伏行业必读的书籍摘要：1.引言2.光伏行业的发展与重要性3.必读光伏书籍推荐3.1《光伏发电技术》3.2《太阳能光伏发电系统设计与应用》3.3《光伏产业发展报告》3.4《光伏扶贫：中国光伏产业的创新实践》3.5《光伏电站工程建设与运维管理》4.总结正文：光伏行业作为新能源领域的重要组成部分，近年来在我国取得了长足的发展。
