六盘水供电局220kV电磁式电压互感器预防性试验作业指导书
编号:
编制________________
审核________________
签发
1、设备基础信息
1.1设备主要参数
1.2
2、安全风险及其控制措施
3＞作业准备
3. 1仪器仪表
3.2
3. 3
3.4
3.5
4、作业过程
5、作业记录
220kV电磁式电压互感器试验报告
运行编号
环境温度(°C)湿度： (％)试验性质:
电压等级：试验时问: 试验仪器：兆欧表、介损测试仪
铭牌参数:
1、绝缘电阻：［3年］
★绝缘电阻与上次相比270%, 2500V兆欧表
2、介损：［35kV及以上，3年］
★ 一次tg6%(20°C)：运行中35kVW3.5, 110kVW2.5,与历年比较无明显变化
3、绕组直流电阻：［大修后］★与出厂值或初始值无明显差别
试验依据：Q/CSG 1 0007-2004«电力设备预防性试验规程>> 试验结论：
试验负责人：
试验人员：
6、附件。

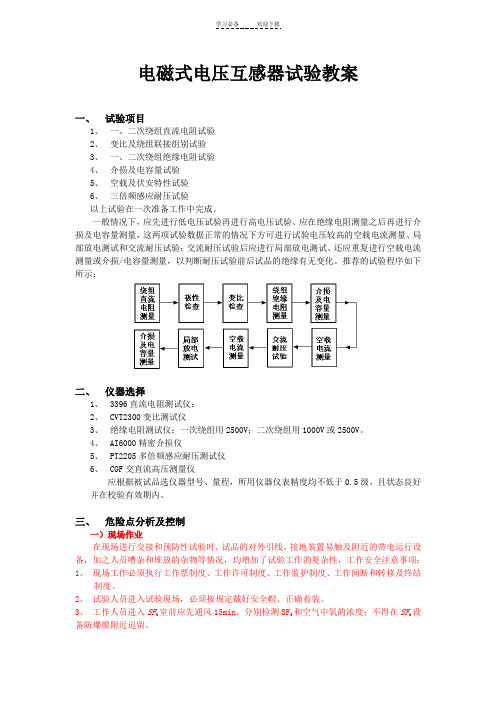

电磁式电压互感器试验教案一、试验项目1、一、二次绕组直流电阻试验2、变比及绕组联接组别试验3、一、二次绕组绝缘电阻试验4、介损及电容量试验5、空载及伏安特性试验6、三倍频感应耐压试验以上试验在一次准备工作中完成。
一般情况下，应先进行低电压试验再进行高电压试验、应在绝缘电阻测量之后再进行介损及电容量测量，这两项试验数据正常的情况下方可进行试验电压较高的空载电流测量、局部放电测试和交流耐压试验；交流耐压试验后应进行局部放电测试、还应重复进行空载电流测量或介损/电容量测量，以判断耐压试验前后试品的绝缘有无变化。
推荐的试验程序如下所示：二、仪器选择1、3396直流电阻测试仪：2、CVT2300变比测试仪3、绝缘电阻测试仪：一次绕组用2500V；二次绕组用1000V或2500V。
4、AI6000精密介损仪5、PT2205多倍频感应耐压测试仪6、CGF交直流高压测量仪应根据被试品选仪器型号、量程，所用仪器仪表精度均不低于0.5级，且状态良好并在校验有效期内。
三、危险点分析及控制一）现场作业在现场进行交接和预防性试验时，试品的对外引线、接地装置易触及附近的带电运行设备，加之人员嘈杂和堆放的杂物等情况，均增加了试验工作的复杂性，工作安全注意事项：1、现场工作必须执行工作票制度、工作许可制度、工作监护制度、工作间断和转移及终结制度。
2、试验人员进入试验现场，必须按规定戴好安全帽、正确着装。
3、工作人员进入SF6室前应先通风15min，分别检测SF6和空气中氧的浓度；不得在SF6设备防爆膜附近逗留。
4、工作前必须进行“班前会”，工作负责人应对全体试验人员详细说明工作任务、工作范围、安全措施及注意事项，防止作业人员不清楚停电范围，走错带电间隔。
5、高压试验工作不得少于两人，试验负责人应由有经验的人员担任。
开始试验前，负责人应对全体试验人员详细布置试验中的安全事项。
6、在试验现场应装设遮栏或围栏，悬挂“止步，高压危险！”标示牌，并派专人看守。
110kV电磁式电压互感器交接试验作业指导书一、试验背景与目的电磁式电压互感器是电力系统中常用的电气设备，用于测量高压电网中的电压。
为了确保互感器的正常运行和准确测量电压的能力，需要进行交接试验。
本作业指导书旨在提供详细的操作步骤和注意事项，以确保试验的顺利进行。
二、试验设备和工具1. 110kV电磁式电压互感器2. 电源供应设备3. 电压表和电流表4. 多用途电表5. 试验线缆和接线端子6. 保护用具（手套、护目镜等）7. 试验记录表格三、试验准备1. 确认试验设备的型号、规格和技术要求，与供应商进行确认。
2. 检查设备的外观，确保无损坏或异常情况。
3. 检查设备的接线端子，确保接线端子干净、紧固可靠。
4. 检查试验设备的电源供应设备，确保电源的稳定性和可靠性。
5. 准备试验线缆和接线端子，确保线缆和端子的质量和适配性。
四、试验步骤1. 连接电源供应设备和电压表a. 将电源供应设备连接到电磁式电压互感器的电源端子上，并确保连接可靠。
b. 将电压表连接到电磁式电压互感器的输出端子上，并确保连接可靠。
2. 测量电压互感器的空载电压a. 打开电源供应设备，将电压输出调整到额定电压。
b. 使用电压表测量电磁式电压互感器的输出电压，记录测量值。
c. 检查测量值与设备技术要求的允许误差范围是否符合要求。
3. 测量电压互感器的负载特性a. 将负载设备（如电阻箱或电流表）连接到电磁式电压互感器的输出端子上。
b. 调整负载设备的负载值，记录不同负载下的电压和电流值。
c. 根据测量值计算电磁式电压互感器的负载特性参数，并与设备技术要求进行比较。
4. 检查电磁式电压互感器的保护功能a. 断开电源供应设备，断开负载设备的连接。
b. 使用多用途电表测量电磁式电压互感器的绝缘电阻，记录测量值。
c. 检查绝缘电阻是否符合设备技术要求的允许范围。
5. 检查电磁式电压互感器的外观和接线端子a. 仔细检查电磁式电压互感器的外观，确保无损坏或异常情况。
《电磁式电压互感器试验》课程单元教学设计一、目标及内容电磁式电压互感器试验编写培训师（教师）审核批准（签名）年月日培训对象课时数上课时间上课地点培训目标知识目标能力（技能）目标素质目标1、掌握电磁式电压互感器的设备结构知识；2、掌握电磁式电压互感器试验的目的、项目、试验方法和试验标准；3、了解各项试验中的安全注意事项；4、了解试验项目的影响因素；5、试验结果的初步分析判断1、给定一台电磁式电压互感器，在专人监护和配合下，能够按照现场标准化作业流程安全地进行以下试验项目：（1）绝缘电阻的测量；（2）介质损耗角正切值tanδ的测量；（3）感应耐压试验；（4）直流电阻的测量；（5）变比、极性试验；（6）励磁特性试验。
2、依据相关试验标准，对试验结果进行分析判断，并按要求正确填写试验报告1. 工作中牢固树立安全生产、文明生产意识。
2. 培养学员主动学习兴趣。
3. 培养学员敬业爱岗精神。
能力训练任务及案例掌握试验通用的注意事项，掌握各项试验的试验接线、试验电压及加压方法，掌握试验仪器的使用方法，熟悉试验步骤，了解影响试验结果的因素，并对试验结果进行初步分析判断且填写试验报告参考资料1、《国网技术学院培训系列教材电压互感器试验与分析》，牛林、谭立成主编，中国电力出版社；2、《电气试验》，陈天翔，王寅仲，海世杰编著，中国电力出版社；3、《国家电网公司电力安全工作规程（变电部分）》，中国电力出版社；4、《电气装置安装工程电气设备交接试验标准》（GB 50150—2006）5、《输变电设备状态检修试验规程》（DL/T 393-2010）二、教学设计步骤教学内容教学方法教学手段学员活动时间分配引入、告知（教学内容、目的）引入：电压互感器在电力系统中的作用和分类；教学主要内容：电磁式电压互感器的设备结构、试验项目、试验标准和试验方法；教学目的：掌握电磁式电压互感器的试验技能和对测试结果的初步分析判断能力讲授提问对照实物讲解分组提问5讲授或实训（掌握初步基本能力，加深对基本能力的领会，巩固、拓展、检验）1、介绍电磁式电压互感器的基本结构：实物结合原理接线演示。
Q/HED—2014电磁式电压互感器试验作业指导书1范围本作业指导书适用于6KV电磁式及发电机出口电压互感器试验作业，包括验收试验、预防性试验、大修后试验项目的引用标准、仪器设备要求、作业程序、试验结果判断方法和试验注意事项等。
该试验的目的是判定电磁式电压互感器的状况，能否投入使用或继续使用。
制定本指导书的目的是规范试验操作、保证试验结果的准确性，为设备运行、监督、检修提供依据。
2规范性引用文件电业安全工作规程DL/T596-1996《电力设备预防性试验规程》Q/CDT107 001 2005《电力设备交接和预防性试验规程》高压电气设备试验方法中国电力出版社3安全措施3.1严格执行《电业安全工作规程》3.2工作负责人必须会同运行人员到现场认真执行安全措施。
3.3试验现场应装设围栏及警示带对外悬挂“止步，高压危险”并派人看护。
3.4为保证人身和设备安全，在进行绝缘电阻测量后应对试品充分放电。
3.5所带的常用工具、量具应认真清点，严禁遗留在设备内。
3.6进行交流耐压试验等高压试验时，要求必须在试验设备周围设围栏并有专人监护，负责升压的人要随时注意周围的情况，一旦发现异常应立刻断开电源停止试验，查明原因并排除后方可继续试验。
3.7参加检修的人员必须熟悉本作业指导书，并能熟记熟背本书的检修项目，工艺质量标准等。
4设备信息5现场准备及工具仪器准备15.2工作准备□工器具已准备完毕，材料、试验仪器已落实。
□作业文件已组织学习，工作组成员熟悉本作业指导书内容。
W15.3办理相关工作票□检查验证工作票。
W26试验项目电磁式电压互感器试验包括以下试验项目：a)绝缘电阻测量。
b)绕组及一次保险直流电阻测量。
c)空载电流测量。
d)三倍频感应耐压试验。
7试验工序及质量标准7.1电磁式电压互感器绝缘电阻测量7.1.1试验目的□测量电磁式电压互感器的绝缘电阻，能有效发现设备整体受潮和脏污，以及绝缘击穿和严重过热老化等缺陷。
电磁式电压互感器绝缘电阻试验220kV电磁式电压互感器绝缘电阻作业指导书试验目的：绝缘电阻值的大小常能灵敏的反映绝缘情况，能有效的发现其绝缘整体受潮、脏污、贯穿性缺陷，以及绝缘击穿和严重过热老化等缺陷试验仪器型号：绝缘电阻表DM100C （上海思创）试验范围：1）一次绕组对二次绕组及外壳2）各二次绕组间及其对外壳的绝缘电阻，测量接地端N对外壳的绝缘电阻试验接线：绝缘电阻测量接线均为测试绕组首末端短接加压，非被测绕组首末端短接接地。
图3.1 一次绕组对二次绕组及地绝缘电阻测量接线图图3.2各二次绕组间（以1a-1n为例）对一次绕组及地绝缘电阻试验步骤：（1）试验前步骤：1)填写工作票，编写作业控制卡，办理工作许可手续；2)检查并抄写电磁式电压互感器铭牌数据，并记录环境温湿度；3)试验前对兆欧表本身进行检查，将兆欧表水平放稳。
将E端接地（先接接地端，再接仪器端），接测试线至L端，并保持悬空，加压，此时测得数据为200+GΩ。
然后将L端接线接地，此时测得数据为0，则兆欧表正常；（2）测量一次绕组对二次绕组及外壳：1)将所有二次绕组短路接地；2)一次绕组首尾（A、N）短接后应接兆欧表的L端；屏蔽线接兆欧表G端；3)连接电源盘电源线，连接仪器电源线（若自带电池有电可直接使用），打开电源开关，选好测量档位按启动键测量，数据稳定或1min后，按下停止键，记录数据；4)测量结束，断开仪器总电源开关，断开电源盘开关，拔掉电源插头；5)拆除试验引线前要先对被试设备和附近导电体进行放电。
放电先用带电阻端放电后再用接地端直接接地放电；6)挂好接地棒，取下仪器端高压线，拆除所有短接线。
（3）各二次绕组间及其对外壳的绝缘电阻：1)互感器外壳已经接地，将A、N短路并接地；2)一组二次绕组端接后应接兆欧表L端，其他二次绕组短路接地；3)重复1）~3），并依次测量其他二次绕组；4)挂好接地棒，先拆除仪器端高压线，再拆除仪器接地线（应先拆除仪器端，再拆除接地端），最后拆除所有短接线，取下接地棒，结束试验。
电磁式电压互感器空载及伏安特性试验作业指导书试验目的空载损耗主要是指铁芯因交变磁化所引起的磁滞损耗和涡流损耗(总称铁损)，其次还有空载附加损耗和空载电流流过绕组时产生的损耗，后两项所占比重较小，可以忽略。
因为铁芯质量差、片间绝缘不良、部分硅钢片短路等原因，要引起空载损耗增加。
另外，绕组匝间短路，并联支路间短路、并联支路匝数不等而在绕组中产生的环流损耗也要引起空载损耗增大。
通过测量空载电流和空载损耗，分析它们的变化规律，就可以发现磁路中的局部或整体缺陷，也可以检验绕组是否有匝间短路等各种缺陷，比如：铁芯的磁阻过大、铁芯叠片不整齐、硅钢片间短路等。
试验仪器PT2205多倍频感应耐压测试仪试验接线AN试验步骤（1）非被试各二次绕组n 端单端接地，一次绕组X 端单端接地；（2）将调压器的电压输出端接至某个二次绕组（应尽量选择二次容量大的二次绕组），在此接入测量用电压表电流表。
对于220kV 互感器，若在1a-1n 加压则应读取11.5V 、28.9V 、46.2V 、57.7V 、69.3V 、86.6V 的测试值；若在da-dn 加压则应读取20V 、50V 、80V 、100V 、120V 、150V 的测试值；（3）接线完毕，查线无误后接通试验电源、开机；（4）参数设备：应设置的试验可能输出的最高电压和最大电流，使测试发生异常时，输出电压或输出电流任意一项达到设定值均停止试验；升压器设为内置，工作人员做好记录准备；（5）缓慢升压，当电压升至需要测量值（按4.2中所示电压），读出并记录电压、电流值；（6）测量完毕，降压，关机并断开电源刀闸；（7）对被试互感器高压端接地放电，根据各测量点电压和电流绘制出励磁特性曲线。
试验标准《电气装置安装工程电气设备交接试验标准》GB 50150－2006中规定：对于额定电压测量点（100%），励磁电流不宜大于其出厂试验报告和型式试验报告的测量值的30%，同批同型号、同规格电压互感器此点的励磁电流不宜相差30%；《国家电网公司输变电设备状态检修规程2008》规定：对互感器对核心部件或主体进行解体性检修之后，或计量要求时，进行励磁特性试验。
电磁式电压互感器试验教案一、试验项目1、一、二次绕组直流电阻试验2、变比及绕组联接组别试验3、一、二次绕组绝缘电阻试验4、介损及电容量试验5、空载及伏安特性试验6、三倍频感应耐压试验以上试验在一次准备工作中完成。
一般情况下，应先进行低电压试验再进行高电压试验、应在绝缘电阻测量之后再进行介损及电容量测量，这两项试验数据正常的情况下方可进行试验电压较高的空载电流测量、局部放电测试和交流耐压试验；交流耐压试验后应进行局部放电测试、还应重复进行空载电流测量或介损/电容量测量，以判断耐压试验前后试品的绝缘有无变化。
推荐的试验程序如下所示：二、仪器选择1、3396直流电阻测试仪：2、CVT2300变比测试仪3、绝缘电阻测试仪：一次绕组用2500V；二次绕组用1000V或2500V。
4、AI6000精密介损仪5、PT2205多倍频感应耐压测试仪6、CGF交直流高压测量仪应根据被试品选仪器型号、量程，所用仪器仪表精度均不低于0.5级，且状态良好并在校验有效期。
三、危险点分析及控制一）现场作业在现场进行交接和预防性试验时，试品的对外引线、接地装置易触及附近的带电运行设备，加之人员嘈杂和堆放的杂物等情况，均增加了试验工作的复杂性，工作安全注意事项：1、现场工作必须执行工作票制度、工作许可制度、工作监护制度、工作间断和转移及终结制度。
2、试验人员进入试验现场，必须按规定戴好安全帽、正确着装。
3、工作人员进入SF6室前应先通风15min，分别检测SF6和空气中氧的浓度；不得在SF6设备防爆膜附近逗留。
4、工作前必须进行“班前会”，工作负责人应对全体试验人员详细说明工作任务、工作围、安全措施及注意事项，防止作业人员不清楚停电围，走错带电间隔。
5、高压试验工作不得少于两人，试验负责人应由有经验的人员担任。
开始试验前，负责人应对全体试验人员详细布置试验中的安全事项。
6、在试验现场应装设遮栏或围栏，悬挂“止步，高压危险！”标示牌，并派专人看守。
试品两端不在同一地点时，另一端还应派人看守。
7、合理、整齐地布置试验场地，试验器具应靠近试品，所有带电部分应互相隔开，面向试验人员并处于视线之。
试验人员的活动围及与带电部分的最小允许距离应按表1规定。
表3-1 操作人员活动围及与带电设备的最小距离：8、试验时，需要断开互感器二次接头时，拆前应做好标记，恢复连接后应进行检查。
9、试验器具的金属外壳应可靠接地，高压引线应尽量缩短，必要时用绝缘物支持牢固。
为了在试验时确保高压回路的任何部分不对接地体放电，高压回路与接地体（如墙壁等）的距离必须留有足够的裕度。
10、使用和搬运工器具与带电设备安全距离不够时，可能造成人员高压触电，所以人员使用和搬运工器具进入工作现场必须有专人监护，注意与带电设备保持足够的安全距离。
11、登高工作时，必须正确使用安全带，按规定使用梯子，防止人员高空摔跌；严禁将物件上下抛掷。
12、在可能产生感应电的设备上装设接地线，试验设备应牢靠接地，防止感应电伤人、损坏仪器。
13、低压电触电，试验电源应装设合格的漏电保护装置。
14、试验装置的电源开关应使用具有明显断开点的双极刀闸，并装有合格的漏电保护装置。
15、工作前应对试验设备、仪器、仪表进行检查，禁止使用不合格或有缺陷的试验设备。
16、加压前必须认真检查接线、表计量程，确认调压器在零位及仪表的开始状态均正确无误，并通知所有人员离开被试设备，在征得试验负责人许可后，方可加压，加压过程中应有人监护。
17、加压过程中，操作人员应站在绝缘垫上。
18、试验人员在加压过程中，应精力集中，不得与他人闲谈，随时警惕异常现象发生。
操作顺序应有条不紊，在操作中除有特殊要求，均不得突然加压或失压。
当发生异常现象时，应立即降压、断电、放电、接地，而后再检查分析。
19、变更接线或试验结束时。
应首先降下电压，断开电源、对被试品放电，并将升压装置的高压部分短路接地。
20、未装接地线的大电容试品，应先放电再进行试验。
进行高压直流试验时，每告一段落或试验结束后，应将试品对地放电数次并短路接地后方可接触，防止剩余电荷电击伤人。
试验现场有特殊情况时，应特殊对待，并应针对现场实际情况制定符合现场要求的安全措施。
二）试验室作业1、试验人员进入试验现场，必须按规定戴好安全帽、正确着装。
2、高压试验工作不得少于两人，试验负责人应由有经验的人员担任。
开始试验前，负责人应对全体试验人员详细布置试验中的安全事项。
3、在试验现场应装设遮栏或围栏，字面向外悬挂“止步，高压危险！”标示牌，并派专人看守。
4、合理、整齐地布置试验场地，试验器具应靠近试品，所有带电部分应互相隔开，面向试验人员并处于视线之。
试验人员的活动围及与带电部分的最小允许距离220kV为3.0米。
5、试验器具的金属外壳应可靠接地，高压引线应尽量缩短，必要时用绝缘物支持牢固。
为了在试验时确保高压回路的任何部分不对接地体放电，高压回路与接地体（如墙壁等）的距离必须留有足够的裕度。
6、登高工作时，必须正确使用安全带，按规定使用梯子，防止人员高空摔跌；严禁将物件上下抛掷。
7、试验设备应牢靠接地，防止感应电伤人、损坏仪器。
8、试验电源开关应使用具有明显断开点的双极刀闸，并装有合格的漏电保护装置，防止低压触电。
9、加压前必须认真检查接线、表计量程，确认调压器在零位及仪表的开始状态均正确无误，并通知所有人员离开被试设备，在征得试验负责人许可后，方可加压，加压过程中应有人监护。
10、三倍频感应耐压试验过程中，操作人员应站在绝缘垫上。
11、试验人员在加压过程中，应精力集中，不得与他人闲谈，随时警惕异常现象发生。
操作顺序应有条不紊，在操作中除有特殊要求，均不得突然加压或失压。
当发生异常现象时，应立即降压、断电、放电、接地，而后再检查分析。
12、变更接线或试验结束时。
应首先降下电压，断开电源、对被试品放电，并将升压装置的高压部分短路接地。
四、试验前准备工作1、拟订试验程序、编写作业指导书，组织作业人员学习作业指导书，使全体人员熟悉作业容、作业标准、安全注意事项。
2、明确设备状况，分析被试设备出厂和历史试验数据，掌握设备状况。
3、准备试验用仪器、万用表、绝缘杆、绝缘垫、绝缘手套、验电器、放电棒、试验接地线、短路线、工器具、温湿度计、电源线轴及电源闸板、带有“止步高压危险”的安全围带、空白报告纸及笔。
（现场作业时，据作业高度应准备绝缘梯、安全带。
）4、检查设备表面脏污及潮湿情况表面应清洁干燥，外瓷套无裂纹和明显的烧伤痕迹，无渗漏。
5、确认拆除所有与设备连接的引线，并保证有足够的安全距。
（现场作业时需要）6、检查仪器状态是否良好，所有试验仪器须校验合格，未超周期。
7、用高压试验警戒带将试验区域围起，围带上“止步，高压危险”字样向外，围应保证试验电压不会伤害围带区域外人员。
8、接试验电源，两人工作，验电220V，先接负荷侧，再接电源侧，工作中加强呼应。
五、试验要求1.记录温度：进行与温度和湿度有关的各种试验时（如测量直流电阻、绝缘电阻、tanδ、泄漏电流等），应同时测量、记录被试品温度和周围空气的温度、湿度。
2.试验条件：进行绝缘试验时，被试品温度不应低于+5℃，户外试验应在良好的天气进行，且环境相对湿度一般不高于80%。
当温度和湿度超出上述规定时，试验数据只作为判断设备绝缘好坏的参考，当对试验数据有怀疑时应尽快安排复试。
六、试验项目一）直流电阻试验1、试验目的及意义测量电磁式电压互感器直流电阻的目的是检查其一次、二次绕组的质量及回路的完整性，以发现各种原因所造成的导线断裂、接头开焊、接触不良、匝间短路等缺陷。
2、试验接线图1 电磁式电压互感器直流电阻试验接线图面板包括液晶显示器、键盘控制以及打印机、试验仪器接地钮。
电阻的测量值以及操作信息均通过“显示和键盘控制”显示。
显示器左下侧是整机复位按键，当仪器出现死机或严重干扰时，按下复位键重新回到仪器的初始状态重新测量。
显示器下方有四个按键（因工作状态不同，显示的汉字不同，按键的功能也不同）。
3、现场测试操作步骤及注意事项3.1先测一次绕组“AX”，按图1接线，连接好电源线，并打开电源开关。
★注意：试验时，机壳必须可靠接地。
3.2开机，选择测试电流。
当确认被试品和仪器可靠的连接好后，按屏幕显示的“▼”“▲”对应按键切换所需要的测试电流。
3.3按“测量”键后即开始测试，经过几秒钟屏幕中间的显示区将显示测量的电阻值。
如果出现屏幕提示“超量程”，以及充电进度条长时间停滞不前，则所测电阻可能超出当前量程所能测量的围，此时应按“复位”键退出测量，然后重新选择测试小一档电流再试。
3.4测量完毕，按“复位”键进行放电，有“嘀嘀”报警声，待放电指示完毕后才能倒换试验接线。
★注意：在测量完感性负载时不能直接拆掉测试线，关闭输出时，电感会通过仪器泄放能量，一定要在放电指示完毕后才能拆掉测试线。
3.5倒换测试线，重复3.1-3.4测量1a1n，2a2n，dadn。
4、试验标准《电气装置安装工程电气设备交接试验标准》GB 50150－2006中规定：一次绕组直流电阻测量值，与换算到同一温度下的出厂值比较，相差不宜大于10%。
二次绕组直流电阻测量值，与换算到同一温度下的出厂值比较，相差不宜大于15%。
5、影响因素5.1试验温度将测量温度与以前测量温度和出厂测量温度对比，必要时换算到同一温度下对比；5.2采用专用的测试线，防止导线截面达不到要求影响试验结果；5.3测试线夹与被测绕组的连接要牢固可靠，去除氧化层或脏污，减少测量误差；5.4充电电流选择不当，绕组充电时间不够，影响测试结果；5.5避免测试线破损、断线、掉头等。
二）变比及极性试验1、试验目的及意义K=U1/U2K：变比；U1：高压侧电压；U2：低压侧电压。
检查互感器变比、极性是否与铭牌值相符很重要，因为极性判断错误会导致接线错误，进而使计量仪表指示错误，更为严重的是使带有方向性的继电保护误动作。
测量变比可以检查互感器一次、二次关系的正确性，给继电保护正确动作、保护定值计算提供依据。
2、试验接线目前多使用互感器特性参数测试仪，可以在一次测量中得出变比、极性结论。
图2 自动变比测试仪测量电压互感器变比、极性的接线3、试验步骤电压比试验应分别对每对绕组（如AX／1a1n、AX／2a2n、AX／dadn）进行电压比测量，同时验正极性是否与铭牌相符。
3.1测AX与1a1n间变比与极性，接线如图2所示。
将线圈高压端（A、X）接测试仪A、B端子，低压端子（1a、1n）接测试仪a、b端子。
设定组别为0（或6），被试电压互感器其它二次绕组开路。
使用A相进行测量也可以用其它相测量。
★注意：高低压端子不能反接，容易损坏仪器。
3.2检查接线无误后，接通电源开关，开机，预热半分钟，仪器选择“常规测试”（有的仪器的“单相测试”；3.3参数设置：应根据铭牌所示变比和二次测量绕组的位置设置互感器的额定变比。
