电梯安全钳的调整

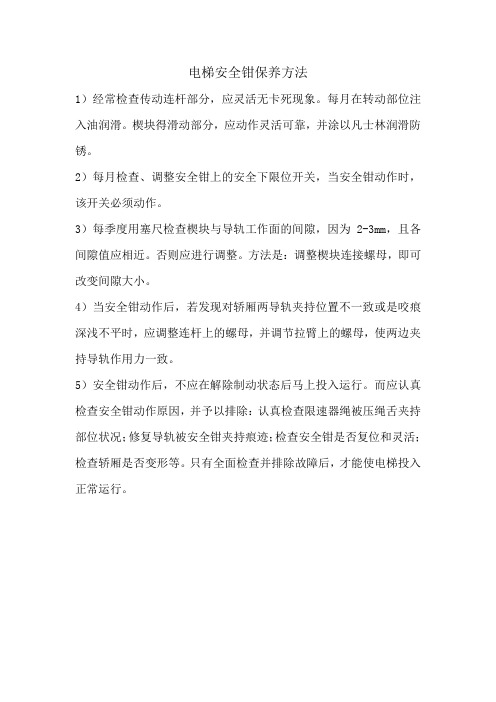

电梯安全钳保养方法
1）经常检查传动连杆部分，应灵活无卡死现象。

每月在转动部位注入油润滑。

楔块得滑动部分，应动作灵活可靠，并涂以凡士林润滑防锈。

2）每月检查、调整安全钳上的安全下限位开关，当安全钳动作时，该开关必须动作。

3）每季度用塞尺检查楔块与导轨工作面的间隙，因为2-3mm，且各间隙值应相近。

否则应进行调整。

方法是：调整楔块连接螺母，即可改变间隙大小。

4）当安全钳动作后，若发现对轿厢两导轨夹持位置不一致或是咬痕深浅不平时，应调整连杆上的螺母，并调节拉臂上的螺母，使两边夹持导轨作用力一致。

5）安全钳动作后，不应在解除制动状态后马上投入运行。

而应认真检查安全钳动作原因，并予以排除：认真检查限速器绳被压绳舌夹持部位状况；修复导轨被安全钳夹持痕迹；检查安全钳是否复位和灵活；检查轿厢是否变形等。

只有全面检查并排除故障后，才能使电梯投入正常运行。

( 安全论文 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改电梯安全钳动作原理及误动作分析(标准版)Safety is inseparable from production and efficiency. Only when safety is good can we ensure better production. Pay attention to safety at all times.电梯安全钳动作原理及误动作分析(标准版)摘要：电梯的限速器安全钳联动机构是电梯安全系统中重要的保护装置之一，它能够在电梯超速或坠落的情况下起到保护乘客及设备安全的作用。

但在实际使用中，却存在电梯安全钳误动作的现象，影响电梯正常运行，同时可能会给电梯造成损坏和对乘坐人员造成伤害。

本文通过介绍电梯安全钳的动作原理和受力情况，分析了安全钳误动作的几种形式及其原因，给出了预防安全钳误动作的一些有效措施，这对保障电梯安全运行具有重要意义。

关键词：电梯，安全钳，动作原理，误动作前言：近年来，随着中国城市化进程的加快，城市中的高层建筑越来越多，而电梯作为高层建筑中载人的垂直交通工具，它与人们生活的联系也越来越密切，因而电梯运行的安全问题也受到了人们的普遍关注。

电梯限速器安全钳联动机构作为电梯的重要安全保护装置之一，其作用是在电梯超速、运行失控或悬挂装置断裂时，迅速将电梯轿厢制停在导轨上，并保持静止状态，从而避免发生人员伤亡及设备损坏事故。

然而在实际使用中，却存在一些电梯轿厢未超速的的情况下而安全钳动作的现象，这就是安全钳误动作。

这种非正常的安全钳误动作会给电梯的正常运行造成困难，严重时会给电梯造成损坏和对乘坐人员造成伤害，因此有必要对安全钳的动作原理及误动作原因进行分析，并采取合理的相关预防措施，防止安全钳误动作现象的发生。

安全钳的校验与调试安全钳是电梯中最重要的安全部件，只有保证了安全钳的安全有效，才能保证电梯的安全。

值得注意的是：安全钳部件不是孤立的主体，只有与限速器正确配合使用才能达到应有的作用。

安全钳装置包括安全钳本体、安全钳提拉联动机构和电气安全触点。

安全钳按结构和工作原理可分为瞬时式和渐进式安全钳。

瞬时式安全钳在动作时，轿厢的动能和势能主要由安全钳的钳体变形和挤压导轨所消耗。

其中楔块式安全钳近80%的能量由钳体变形吸收，而滚柱式安全钳80%的能量靠挤压导轨吸收。

瞬时式安全钳，一旦安全钳楔块被拉起与导轨接触楔块自锁，安全钳的动作就与限速器无关，并在轿厢继续下行时，楔块将会越夹越紧。

瞬时安全钳的制停距离可由：h=v^2/2a+0.1+0.03(m)来计算。

式中：h——从限速器动作到轿厢制停轿厢所运行的距离;v——限速器的动作速度m/sa——安全钳平均制动减速度m/s^20.1m——相当于安全钳相应时间内的运行距离；0.03m——动作元件与导轨接触后的运行时间。

渐进式安全钳与瞬时式安全钳在结构上的主要区别在于运动元件是弹性夹持的，在动作时动作元件靠弹性夹持力夹紧在导轨上滑动，靠与导轨的摩擦消耗轿厢的动能与和势能。

GB7588-2003要求，渐进式安全钳在装有额定载重量的轿厢自由落体时，制动的平均减速度应在0.2g至1.0g之间。

此时减速度与安全钳制停的关系为：[])/(*)(2Q G g Q G F a ++-=式中：a ——减速度2/s mF ——一个安全钳的制停力；（N ）G ——轿厢自重;(kg)Q ——额定载重量（kg ）若假设安全钳制停是匀减速过程，制停距离可由下式计算：1max 2min 2/A a v S += （m ）1min 2max 2/A a v S += （m ）式中：v ——限速器的动作速度（2/s m ）max a ——制停最大允许减速度9.8（2/s m ）max a ——制停最小允许减速度1.96（2/s m ）1A 、2A ——是从限速器动作至钳块夹持导轨开始减速度期间轿厢运行距离。

浅析电梯检验中安全钳动作分析及检验探讨摘要：安全钳是电梯设备的重要安全部件，能够在电梯超速和失控时发挥安全保障的重要作用，可以说，正是由于安全钳的出现和发展，才使电梯成为一种高层建筑必不可少的垂直运输工具。

但由于安全钳的故障原因复杂多变，且促发其误动作的因素也较多。

下面就结合安全钳动作原理，导致安全钳动作的原因，特别是误动作的原因及分析，以及笔者平时检验的一些心得，谈谈一些个人看法。

关键词：电梯安全钳限速器误动作1、电梯安全钳1.1 安全钳动作原理电梯安全钳装置的动作是通过限速器动作使夹绳钳夹住限速器绳，随着轿厢向下运行，限速器绳提拉安全钳联杆机构，安全钳联杆机构动作，带动安全钳制动元件与导轨接触，使导轨两边的安全钳同时夹紧在导轨上，达到轿厢制停，图 1所示为其结构原理图，（如果对重设有安全钳，其动作原理相似）。

同时，限速器和安全钳上配置的电气开关起作用，切断控制系统的安全回路，使电机停止运行。

1.2 安全钳的种类及应用范围安全钳按其工作原理可以分为瞬时式安全钳和渐进式安全钳两种。

根据 gb7588-2003《电梯制造与安装安全规范》规定，瞬时式安全钳只能用于额定速度0.63m/s 以下的电梯，渐进式安全钳可以用于所有电梯。

1.3 安全钳的设计要求1）在装有额定载重量的轿厢自由下落时，安全钳动作时，轿厢的平均减速度应在 0.2g 至 1.0g之间。

2）轿厢均匀分布载荷时，安全钳动作后，轿厢地板的倾斜度不应超过其正常位置的 5%。

3）安全钳应有一个电气安全装置，该装置在安全钳动作之前同时切断电动机的供电电源。

4）瞬时式安全钳的制停距离小于 50mm，渐进式安全钳的制停距离的最小值为smin=v12/19.62+0.122；最大值为smax= v12/3.924+0.256，其中v1 为限速器的动作速度。

2、导致安全钳动作的原因2.1 起保护作用的动作电梯由于超速和坠落等故障作用下，由限速器—安全钳联动的原理导致安全钳动作，起安全保护作用的动作。

电梯定期检验中限速器安全钳联动机构故障解析电梯安全是保障乘客生命财产安全的重要问题，而定期检验是保障电梯安全的关键环节之一。

在电梯定期检验中，限速器安全钳联动机构故障可能会影响电梯的正常运行，进而影响乘客的安全。

本文将解析限速器安全钳联动机构故障的原因和解决方案。

一、限速器安全钳联动机构的工作原理在电梯的运行过程中，如果发生电梯超速，限速器就会起到限制电梯运行速度的作用。

限速器的主要元件是行程开关、杠杆、拉簧以及钢丝绳等部分组成。

在电梯运行时，行程开关不断地检测电梯的运行速度，当电梯超速时，行程开关将发出信号，钢丝绳就会拉开限速器的安全钳，从而限制电梯的速度。

限速器安全钳联动机构的作用是在限速器触发时，通过联动机构将安全钳解开，从而使限速器正常工作。

限速器安全钳联动机构一般采用拉簧、挂钩、杠杆等部件组成。

1.联动机构松动或弯曲限速器安全钳联动机构中的杠杆和挂钩，如果由于长期使用或者碰撞导致松动或弯曲的话，就会导致安全钳不能够及时解锁，从而影响限速器的正常工作。

这种情况需要重新调整和加固联动机构。

2.拉簧弹力下降拉簧是限速器安全钳联动机构的重要组成部分，拉簧的弹力下降会导致安全钳不能够及时解锁。

拉簧弹力下降的原因可能是由于老化或者断裂等。

针对这种情况，需要更换新的拉簧。

3.行程开关故障行程开关是限速器的核心部件之一，行程开关的故障也会影响到限速器的正常工作。

如果行程开关不能够及时检测到电梯的运行速度，就会导致限速器安全钳联动机构不能够及时解锁。

这种情况需要更换新的行程开关。

1.加强维护保养定期维护和保养限速器安全钳联动机构可以减少故障的出现，同时可以延长设备的使用寿命。

2.定期检查联动机构在日常检查中，需要对限速器安全钳联动机构进行检查，看看有没有松动或损坏的现象。

如果发现问题，需要立即处理。

3.更换部件对于限速器安全钳联动机构的部件，如果出现问题，需要及时更换，以保证设备的正常运转。

4.定期检验在电梯定期检验中，需要对限速器安全钳联动机构进行检验，以确保其正常工作。

电梯安全钳动作原因分析以及检验注意点摘要：本文通过对电梯安全钳的原理以及组成和适用范围进行介绍，对电梯前出现动作、误动作以及不动作等情况的原因进行简要的介绍，并针对检验工作中的注意点进行了简要的分析，希望能为我国电梯安全提供参考和借鉴意义。

关键词：电梯安全钳；特种设备；原因分析；设备检验前言：电梯安全钳是为了在电梯出现事故的时候能够及时阻止电梯下落趋势，对电梯本体提供一定的减速和固定操作，并有效地保护电梯乘客的人身安全。

为了使其能够充分地发挥保护作用，必须对其动作原因以及检验注意点进行分析。

1电梯安全钳概述1.1电梯安全钳原理简介电梯安全钳是一种能够为电梯运行安全提供保障的重要安全保护措施，在工作过程中可以通过限速器的操作来进行运转，如果电梯在运行过程中突然进行速度的大幅增加，在一定的时间之内其运行的速度超过限速器的限制，即将造成严重的安全事故时，能够及时地对电梯轿厢进行紧急制动，并将电梯轿厢有效地固定在导轨上，从而有效地保障电梯乘客的生命财产安全。

1.2电梯安全钳的组成及其种类电梯安全钳主要有两部分组成，也就是电梯安全钳的操纵机构以及安全钳钳体自身。

电梯安全钳在使用的过程中能够通过这两个部分的组成起到对电梯运行安全的保障作用，在电梯出现安全故障时能够及时对其进行遏制。

电梯安全钳的种类主要有两种，一种是单向安全钳，一种是双向安全钳，双向安全钳由于制作工艺相对来说比较复杂，所以在我国很少有应用。

我国使用的电梯安全钳种类主要是单向安全钳，这种安全钳制作工艺比较简单，而且在我国的应用范围比较广，基本上所有的电梯都进行了单向安全钳的安装。

另外根据安全钳制动元件结构的不同还能够将安全钳分为锲块型安全钳、偏心轮型安全钳和滚柱型安全钳三种[1]。

1.3电梯安全钳的适用范围我国电梯钳使用种类的不同主要是由于电梯额定速度的不同所导致的，根据《电梯制造与安装安全规范》的相关标准规范的要求，我国电梯的额定速度小于每秒0.63m的情况下可以使用瞬时式安全钳，因为电梯的额定速度比较小，所以使用瞬时式安全钳能够在瞬时间对其进行顺利的制停，但是如果电梯的额定速度比较高，在电梯轿厢制停的过程中需要一个较长的缓冲时间，那么使用瞬时式电梯安全钳进行制停就会导致两种情况：一是电梯轿厢无法在瞬时间进行制停，从而出现更大的安全事故；二是电梯轿厢成功在瞬时间制停，但是由于过大的拉应力导致安全事故的发生。

关于电梯安全钳选型浅谈发布时间：2023-02-03T02:06:48.228Z 来源：《科学与技术》2022年第18期作者：卢俊杰[导读] 电梯安全钳是电梯安全保护系统的重要组成部件，Discussion about the safety gear selection for the high-rise lift卢俊杰快意电梯股份有限公司，广东东莞 523000摘要：电梯安全钳是电梯安全保护系统的重要组成部件，电梯系统设计关键部分，恰当的安全钳选型也是电梯良好运行与安全运行重要保障。

本文以标准GB/T7588.1,GB/T7588.2规定为依据，归类为几个不同方面探讨高速电梯安全钳选型的要求，浅析一些常见选型误区以供探讨。

１引言安全钳是电梯系统中的重要安全装置，也是电梯增强电梯安全保护功能的重要部件，是电梯系统不可或缺的重要组成部分。

《电梯制造与安装安全规范》GB/T7588.1和GB/T7588.2 对安全钳及其触发装置作了详细要求和阐述，同时《电梯型式试验规则》TSG T7007—2022也对安全钳型式试验部分做了要求做了详尽要求。

电梯通常按照运行速度区分，运行速度≤1m/s的称为低速电梯；运行速度在１m/s~2.5m/s的称为中速电梯，将>2.5～≤6m/s速度的电梯称为高速电梯，６m/s以上的称为超高速电梯。

本方讨论的高速梯安全钳则主要是针对2.5m/s以上高速电梯。

２高速梯安全钳相关要求2.1结构型式：GB/T 7588.1-2020 之5.6.2.1.2 章节，规定了安全钳的选用条件：“轿厢安全钳:a) 应是渐进式的;或b) 如果额定速度小于或等于0.63m/s,可以是瞬时式的。

对于液压电梯,仅在破裂阀触发速度或节流阀(或单向节流阀)最大速度不超过0.80m/s 时,才能使用不由限速器触发的不可脱落滚柱式以外的瞬时式安全钳。

如果轿厢、对重(或平衡重)具有多套安全钳,则它们均应是渐进式的。

电梯安全钳常见故障分析及相应处理办法电梯平安钳对于保障电梯搭乘人员的生命平安至关重要，一旦消失故障必定会严峻威逼电梯搭乘人员的生命平安。

笔者结合自身实践工作阅历，对电梯平安钳的常见故障进行了总结分析，并由此提出了相应处理方法。

1.平安钳自身故障平安钳钳口内有沙子、油污等异物存在，使平安钳楔块无法有效夹紧导轨，导致电梯轿厢制停失效。

一旦发觉电梯平安钳存在该问题，则准时拆下平安钳，将其中异物清理洁净。

平安钳和导轨之间间隙过大，导致电梯发生超速坠落现象时平安钳提拉机构至极限位置，楔块照旧无法有效接触导轨工作面，最终致使电梯轿厢制停失效。

在发觉存在以上问题后，严格遵照间隙标准值对平安钳-导轨间隙进行相应调整，同时保证两侧间隙的匀称度。

2.平安楔块故障平安楔块尺寸与装配要求不相符，致使楔块无法接触到导轨或无法有效接触导轨，最终致使电梯轿厢制停失效，对此，只需准时以符合标准和要求的楔块将原楔块换下即可。

3.平安钳提拉机构故障平安钳提拉机构存在结构尺寸与装配要求不相符问题，致使提拉机构运作时提拉杆无法进行有效提拉，楔块无法紧密接触导轨，最终致使轿厢制停失效。

对此，可通过转变连杆机构机构尺寸的方法来有效调整提拉杆行程。

4.限速器故障限速器安装方向不合理，致使夹绳钳无法正常发挥自身效用，引发制停失效问题。

发觉该问题后，只需重新调整限速器方向即可。

限速器钢绳不在夹绳钳有效宽度范围内，致使夹绳钳无法夹到限速器钢绳，引发电梯轿厢制停失效问题。

该问题存在多种状况，针对不同的状况解决方法也有所不同，假如是限速器轮槽和夹绳钳的相对位置错误，则马上对两者相对位置进行相应调整；假如是钢绳位置错误，则准时调整钢绳位置即可；假如是限速器安装位置错误，则相应调整限速器位置即可。

限速器夹绳钳制动力不达标，致使电梯消失坠落现象时无法有效夹紧限速器钢绳；或在限速器动作时，在轮槽内的限速器钢绳发生打滑现象，致使电梯轿厢制动失效。

参照《电梯制造和安装平安规范》的要求，可知限速器动作时，钢绳张紧力（即限速器动作时，由卡绳装置、轮槽摩擦产生的制动力最大值）最小应不低于平安钳装置启动所需力的两倍。

电梯安全钳动作原因分析及检验注意点近年来，由于电梯事故而发生的悲剧在全国各地频繁发生，使电梯的使用安全成为了社会关注的热点。

引起电梯事故的原因也有很多，而电梯安全钳则是电梯的安全保护系统中重要的安全保护装置之一，能够起到由于电梯超速和坠落情况下保护乘客及设备安全的作用。

基于这一问题的重要性，文章在参考了国内外众多资料后，对电梯安全钳动作原因以及检验注意点进行了分析，并提出了解决电梯安全钳动作的相关措施。

希望能够通过文章的简单介绍，对相关人员有所帮助。

标签：电梯运行；安全钳；原因探析前言随着现代经济的发展和社会主义市场经济改革的逐步深化，我国人民生活水平不断提高，城市化进程的不断加快，土地的开发和利用已经达到一定限度。

越来越多的高层建筑呈現在公众面前，因此电梯凭借着方便、快捷的优势越来越深入到人们的生活当中，在加快人们生活节奏的同时，也埋下了一些安全隐患，近年来频频发生的电梯安全事故不断为人们敲响安全警钟。

1 电梯安全钳概述1.1 安全钳的工作原理电梯安全钳是电梯在运行中起安全保护作用的装置之一。

在电梯运行的过程中，当出现超速，或电梯悬挂绳出现松弛或断裂的情况时，电梯安全钳将在电梯限速器的控制下，当电梯的轿厢向下加速运行时，电梯安全钳的联杆机构能够带动安全钳制动元件与导轨接触，使电梯安全钳将电梯的轿厢夹紧在导轨上，将电梯的轿厢处于紧急制停状态，从而保护电梯轿厢内乘客的生命安全。

1.2 安全钳的组成及种类电梯安全钳的组成部分包括安全钳操纵机构和安全钳体。

电梯安全钳的这两个组成部分能够对电梯的安全运行提供有效的安全和保护作用。

电梯安全钳通常分为单向安全钳和双向安全钳，由于单向安全钳制造工艺简单，在我国的电梯制造广泛使用。

另外，按照电梯安全钳内部的制动元件的不同结构，可将电梯安全钳分为锲块型、偏心轮型和滚柱型；按照电梯安全钳的制停电梯轿厢的距离，又可将电梯安全钳分为瞬时式和渐进式。

1.3 安全钳的使用范围在我国，按照《电梯制造与安装安全规范》的相关规定和要求，瞬时式安全钳可适用于额定速度小于0.63m/s的电梯，而渐进式安全钳则可适用于绝大多数电梯[1]。
