电梯限速器的安全钳联动试验分析限速器作为电梯八大安全部件之一，对于保障电梯的安全运行至关重要。

它随时监测控制着轿厢的速度，当出现超速度情况时，即电梯额定速度的115%时，能及时发出信号，继而产生机械动作切断供电电路，使曳引机制动。

如果电梯仍然无法制动则安装在轿厢底部的安全钳动作将轿厢强制制停。

限速器是指令发出者，而安全钳是执行者。

两者的共同作用才出现了安全电梯之说。

在电梯定期检验中，限速器是检验人员需重点检查的电梯安全部件，现场检验人员应仔细核查限速器的相关制造资料，认真观察限速器的现场相关安全试验，在检验过程中及时发现并消除存在的问题与安全隐患，从而保障电梯设备的安全运行。

在当前建筑技术发展的背景下，建筑楼层的高度不断提升，电梯的保有量也不断增加，这对电梯的安全性提出更严格的标准和要求。

电梯限速器-安全钳装置的研究，对最大程度地保障电梯安全具有重大意义。

为此，本文以电梯限速器-安全钳联动试验的失效问题作为研究基础，深入分析失效问题出现的原因，并提出相关解决对策以实现检验工作质量的提升。

关键词：电梯限速器；安全钳；联动试验；失效前言根据近年来电梯安全事故的调查数据显示，电梯限速器-安全钳联动试验成功率并不是百分之百的，当前仍旧存在诸多的因素导致两者的联动失效。

因此下文展开对电梯限速器和安全钳的联动失效的原因分析具有现实意义。

1电梯限速器-安全钳联动工作原理1.1电梯限速器工作原理电梯限速器主要是由限速器绳轮、花盘、离心锤转轴等零部件组成，一般情况下，根据工作动力不同，分为摆锤式和离心式两类。

摆锤式限速器主要是由限速轮转动后，凸轮带动摆锤进行摆动发挥限速作用。

摆锤式限速器在工作时，限速器轮转速以及摆锤摆动的振幅两者之间呈现正比，当摆锤振幅足够大的时候，将触发限速器的电气保护开关，从而断开安全回路。

此时，转速持续性增加，限速器的转轮将会被摆锤的棘爪卡住，带动限速器钳块压紧限速器钢丝绳，而后钢丝绳会带动安全钳，将失速的电梯轿厢制停。

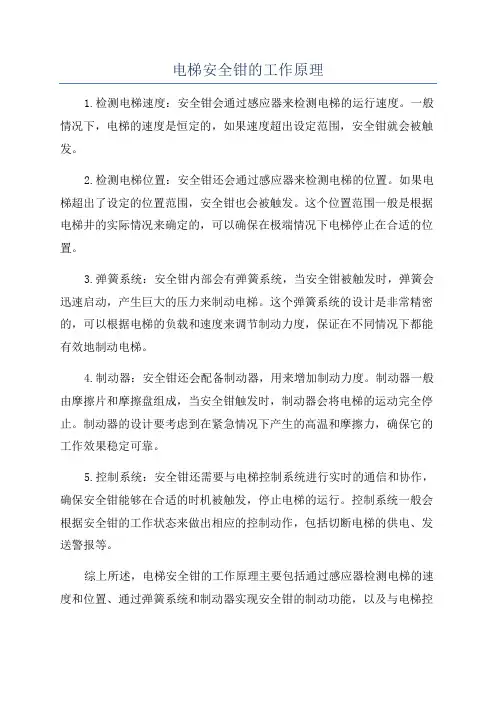

电梯安全钳的工作原理
1.检测电梯速度：安全钳会通过感应器来检测电梯的运行速度。

一般情况下，电梯的速度是恒定的，如果速度超出设定范围，安全钳就会被触发。

2.检测电梯位置：安全钳还会通过感应器来检测电梯的位置。

如果电梯超出了设定的位置范围，安全钳也会被触发。

这个位置范围一般是根据电梯井的实际情况来确定的，可以确保在极端情况下电梯停止在合适的位置。

3.弹簧系统：安全钳内部会有弹簧系统，当安全钳被触发时，弹簧会迅速启动，产生巨大的压力来制动电梯。

这个弹簧系统的设计是非常精密的，可以根据电梯的负载和速度来调节制动力度，保证在不同情况下都能有效地制动电梯。

4.制动器：安全钳还会配备制动器，用来增加制动力度。

制动器一般由摩擦片和摩擦盘组成，当安全钳触发时，制动器会将电梯的运动完全停止。

制动器的设计要考虑到在紧急情况下产生的高温和摩擦力，确保它的工作效果稳定可靠。

5.控制系统：安全钳还需要与电梯控制系统进行实时的通信和协作，确保安全钳能够在合适的时机被触发，停止电梯的运行。

控制系统一般会根据安全钳的工作状态来做出相应的控制动作，包括切断电梯的供电、发送警报等。

综上所述，电梯安全钳的工作原理主要包括通过感应器检测电梯的速度和位置、通过弹簧系统和制动器实现安全钳的制动功能，以及与电梯控
制系统的协作。

安全钳的设计要充分考虑实际运行情况，确保在任何紧急情况下都能够及时触发并保护乘客的安全。

( 安全论文 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改电梯安全钳动作原理及误动作分析(标准版)Safety is inseparable from production and efficiency. Only when safety is good can we ensure better production. Pay attention to safety at all times.电梯安全钳动作原理及误动作分析(标准版)摘要：电梯的限速器安全钳联动机构是电梯安全系统中重要的保护装置之一，它能够在电梯超速或坠落的情况下起到保护乘客及设备安全的作用。

但在实际使用中，却存在电梯安全钳误动作的现象，影响电梯正常运行，同时可能会给电梯造成损坏和对乘坐人员造成伤害。

本文通过介绍电梯安全钳的动作原理和受力情况，分析了安全钳误动作的几种形式及其原因，给出了预防安全钳误动作的一些有效措施，这对保障电梯安全运行具有重要意义。

关键词：电梯，安全钳，动作原理，误动作前言：近年来，随着中国城市化进程的加快，城市中的高层建筑越来越多，而电梯作为高层建筑中载人的垂直交通工具，它与人们生活的联系也越来越密切，因而电梯运行的安全问题也受到了人们的普遍关注。

电梯限速器安全钳联动机构作为电梯的重要安全保护装置之一，其作用是在电梯超速、运行失控或悬挂装置断裂时，迅速将电梯轿厢制停在导轨上，并保持静止状态，从而避免发生人员伤亡及设备损坏事故。

然而在实际使用中，却存在一些电梯轿厢未超速的的情况下而安全钳动作的现象，这就是安全钳误动作。

这种非正常的安全钳误动作会给电梯的正常运行造成困难，严重时会给电梯造成损坏和对乘坐人员造成伤害，因此有必要对安全钳的动作原理及误动作原因进行分析，并采取合理的相关预防措施，防止安全钳误动作现象的发生。

分析电梯安全钳动作原因及检验注意点1 电梯安全钳在限速器装置作用下，限速器绳被夹绳钳夹住，安全钳联杆部位在轿厢下行时被限速器绳提拉，在安全钳的联杆部位动作下，导轨与制动安全钳元件触碰，实现安全钳在导轨两边一起夹住，保证制停目标。

结构原理可见图1。

此时，配置在安全钳与限速器处的电气开关将对安全回路给予切断，关闭电机。

2 安全钳动作原因2.1 动作的保护在坠落或超速情况下，限速器可带动安全钳，实现安全钳动作，发挥动作保护功能。

2.2 误动作如果限速器受到电梯坠落或超速下滑速度反馈，其会发生动作，电梯轿厢将在安全钳在限速器操作下实现在导轨上的夹持，避免发生意外事故。

但是，实际运行时，安全钳会在限速器没动作或没有坠落与超速情况下进行动作。

（1）不当的限速器调整。

橡胶轮和限速器的偏心凹轮接触面油腻太多或调整不当，在运行过程中加大了橡胶滚轮的离心力，凹轮齿槽被楔块卡住，安全钳则误动。

可通过限速器弹簧调整，确保曳引机和限速器二者转速一致；以酒精清理表面油腻，定期保养限速轮。

（2）导轨与安全钳楔块间隙。

第一，在安装安全钳时，导轨侧向与楔块间因误差出现间隙。

在解决导轨间隙和楔块相互对应目标时，以对两个楔块高做调整，但出现的不一致的楔块高度。

在电梯运作时，会磨损导靴衬套，轿厢导靴在侧向定位功能被严重降低。

又因在使用时间过长之后，导轨上的润滑油与灰尘、杂物相互混合，导轨行业楔块之间堆积，清除的不及时，在轿厢与楔块一同运作之时，二者间的阻力突然变大。

当特定阻力出现时，因间歇原因发生的楔块动作引起导轨将轿厢卡住，安全钳进而动作失误。

为此，要保障到位的安装，控制楔块的高度差，如果下部导靴衬套受上部楔块影响，那么要及时调整。

第二，电梯运作时，导轨和楔块的间隙将引起磨损、震动，导轨侧向和楔块的间歇不对应，安全钳的失误动作也会因过小间隙引起。

因此，要在技术规范要求下，对导轨侧面与楔块的间隙做调整确保有2-3mm的间隙。

（3）不灵敏的楔块动作。

电梯安全钳-限速器联动系统失效方式分析安全钳-限速器联动系统是电梯的重要安全装置，分析了安全钳-限速器联动系统失效的几种方式，并提出了相应的一些解决方法。

标签：安全钳；限速器；安全钳-限速器联动系统中图分类号：TB 文献标识码：A 文章编号：1672-3198（2012）17-0193-011 引言伴随着电梯数量不断的增长，电梯发生伤亡事故更加频繁。

这些伤亡事故大部分是由于电梯在坠落的过程中安全钳-限速器联动系统失效所导致。

电梯的安全钳-限速器联动系统是防止电梯坠落的安全装置，当电梯运行时出现超速或者失控时，电梯会立即触发安全钳-限速器联动系统，将轿厢或者对重卡在导轨上面，阻止电梯的坠落。

安全钳-限速器联动系统是保护乘客生命安全的重要装置。

因此研究安全钳-限速器联动系统具有重要的意义。

本文对安全钳-限速器系统失效的形式进分析，并提出相应的解决方案。

2 安全钳-限速器联动系统工作原理安全钳-限速器联动系统主要是由限速器，安全钳，电气触点以及连接传动部件组成。

限速器是限制电梯运行速度的装置，一般安装在机房。

安全钳是一种使轿厢（或对重）停止向下运动的机械装置，一般安装在轿架的底梁上成对同时作用于导轨上。

安全钳-限速器的工作原理：当电梯运行速度是额定运行速度105%～110%时，限速器上的电气开关断开，切断电梯动力回路，并使制动器失电抱闸，从而使电梯停止运行。

如果电梯仍超速运行，当达到额定速度115%及以上时，限速器机械开关动作，此时安全钳通过联动机构使安全钳开关动作，同时带动安全钳楔块运动，从而将轿厢(或对重)夹紧于导轨上。

安全钳-限速器联动原理图如图1所示。

图1 安全钳-限速器联动原理立面示意图3 安全钳-限速器联动系统失效原因分析安全钳-限速器联动系统失效主要由限速器失效和安全钳失效两个因素导致。

由限速器因素导致安全钳-限速器联动系统失效主要有以下几种方式：(1)限速器安装方向错误。

当电梯向下超速时，限速器棘爪无法卡入制动轮，使限速器的压块不能夹住限速器的钢丝绳，从而无法提起安全钳楔块。

电梯安全钳动作原理电梯正常工作时的实际上、下行速度与限制器掌握的额定值保持全都，一旦发生故障或者有突发状况的产生，电梯的运行速度将消失特别，通常表现为远远高出限定速度，此时平安钳便收到信号对电梯厢实行紧急制动措施，使得它能被紧紧的挟制在一个位置不发生移动以待救援，从而使得箱内乘客的生命平安得以保障。

除此之外，假如电梯消失故障后仍旧连续运行，那么平安钳会做出报警的指令，同时通过连接的掌握系统迫使电梯门打开，便利修理人员进行故障排解。

1.正常运行状态下平安钳受力分析我们先来对平安钳在一般状态下的受力状况进行简洁分析，一般来讲电梯平安钳不是单一受力而是同时受多个方面的合力作用，这种合力可以关心它充分对抗电梯运行的作用力。

当电梯处于停滞状态的时候对平安钳又产生一个正向的压迫，这种力气使得电梯工作的时候由于发生摩擦而产生一种反作用力，因此轿厢自身重量和与其接触面都会大大增加，此时平安钳自身的重量已经显得微不足道那么我们暂且不考虑在内。

2.与导轨接触时平安钳受力分析假如电梯的导轨发生了与平安钳接触的状况时，平安钳此时的受力必定受到接触作用而增大，此时发生作用的弹簧也必定会增大弹力以增加平安钳的对抗力，这是对平安钳受力力量的检验，假如平安钳的受力力量不足那么必定减弱对抗力。

当然弹簧的弹力调整假如不能满意平安钳切块的需要超过其最大受力，那么就引导系统错误推断而做出制动的行为。

3.无导轨接触时平安钳的受力分析尽管电梯正常运行时平安钳可以保证提足够的作用力，但相应的钳块的拉伸作用力却是与限制器紧密联系的。

当电梯在保持限速器制动而运行时是故障状态工作，这时连接的平安钳必定做出反应，同时轨道接触到限速器。

一旦其他因素减弱平安钳钳块受到的拉力使得其力气等同于自身重力从而降低拉力使其无法发挥作用。
