【CN210117580U】一种洗衣机【专利】

专利名称：一种洗衣机
专利类型：发明专利
发明人：许升,吕艳芬,吕佩师,迟荣红申请号：CN201810622698.9
申请日：20180615
公开号：CN110607649A
公开日：
20191224
专利内容由知识产权出版社提供
摘要：本发明提供了一种洗衣机包括洗涤过程中可用于盛水的洗涤桶和用于收集洗涤桶排放水的集水装置，所述的集水装置包括集水腔和与集水腔相通的排水口，所述集水腔的底壁设置下凹的集水槽，所述排水口的最内圆周位于集水槽的最外圆周内；所述集水装置上安装锁止部件，所述洗涤桶的底部设置锁止部和可开启/关闭的洗涤桶排水口；所述锁止部件动作与锁止部配合用于将洗涤桶锁定以开启洗涤桶排水口。

本发明洗衣机的洗涤桶作为盛水桶，洗涤桶外部不再设置外桶，只在洗涤桶的底部设置集水装置，这样，洗涤桶的洗涤水排放至集水装置后排出，当洗涤桶进行排水时，锁止部件动作与洗涤桶的锁止部配合，将洗涤桶定位锁定，同时，洗涤桶排水口打开进行洗涤桶排水。

申请人：青岛海尔洗衣机有限公司
地址：266101 山东省青岛市崂山区海尔路1号海尔工业园
国籍：CN
代理机构：北京元中知识产权代理有限责任公司
代理人：熊蒙
更多信息请下载全文后查看。

专利名称：一种洗衣机
专利类型：发明专利
发明人：吕佩师,刘尊安,张刚金,田云,刘建设,高升成申请号：CN201611248177.9
申请日：20161229
公开号：CN108252020A
公开日：
20180706
专利内容由知识产权出版社提供
摘要：本发明提供了一种洗衣机，包括：外桶；內桶，可转动的设置在外桶内；內桶轴，穿过外桶的底部与內桶连接用于驱动內桶转动；在洗涤/漂洗过程中，所述的内桶为盛水桶，内桶与外桶之间无水；所述内桶的底部外侧设置挡水装置；所述的内桶轴上套设封水装置，封水装置设置在外桶的底部外侧，包括穿过外桶的底部与挡水装置动密封接触的封水密封部；所述封水装置与挡水装置之间形成排水腔室，内桶的底部开设连通排水腔室的排水孔，封水装置上开设有连通排水腔室的出水口。

本发明的封水装置设置在外桶的外部，通过封水密封部与挡水装置的动密封接触形成排水腔室，不用再在外桶上设计出复杂的密封结构，不改变外桶的结构，安装简单。

申请人：青岛海尔洗衣机有限公司
地址：266101 山东省青岛市崂山区海尔路1号海尔工业园
国籍：CN
代理机构：北京元中知识产权代理有限责任公司
代理人：张则武
更多信息请下载全文后查看。

专利名称：一种洗衣机
专利类型：发明专利
发明人：宋秀顺,刘尊安,庄仲凯,李新亮申请号：CN202011064080.9
申请日：20200930
公开号：CN114318773A
公开日：
20220412
专利内容由知识产权出版社提供
摘要：本发明公开了一种洗衣机包括：内桶；外桶，同轴设置在内桶外；驱动装置，安装在外桶底壁外侧，驱动连接所述内桶；供气装置，设置在外桶外，通过进气通道向内桶内进气，在内桶内形成涌动洗涤水流；沿着外桶的中心轴线方向，所述驱动装置在外桶底壁上的投影所覆盖的区域为第一区域，位于第一区域以外的外桶底壁上开设有导通口，所述进气通道可穿过所述导通口或者连接在所述导通口上，实现与内桶内部的连通。

本发明的洗衣机缓解了传统洗涤方式中衣物缠绕和磨损严重的现象，提升了衣物的洗涤效果，且通过在第一区域以外的外桶底壁上开设的导通口，使得进气通道位于驱动装置外部，有效解决了进气通道和驱动装置干涉的问题，提高了驱动装置的通用性。

申请人：青岛海尔洗衣机有限公司,海尔智家股份有限公司
地址：266101 山东省青岛市崂山区海尔路1号海尔工业园
国籍：CN
代理机构：北京元中知识产权代理有限责任公司
代理人：熊蒙
更多信息请下载全文后查看。

专利名称：一种洗衣机
专利类型：发明专利
发明人：陈汉鸣,黄淑彪
申请号：CN201711303440.4申请日：20171211
公开号：CN107938267A
公开日：
20180420
专利内容由知识产权出版社提供
摘要：本发明公开了一种洗衣机，其结构包括活动滑斗、透明塑料隔层、主机体、上顶板、出厂标牌、凹槽、开关门、出水口、下底板、防滑柱脚、WIFE控制器，WIFE控制器设有手机模块、路由器模块、TCP/IP数据模块、信号处理MCU单元、WIFE控制模块、洗涤模块、PWM输出模块、液晶显示屏，液晶显示屏胶连接在透明塑料隔层的下方，本发明通过设有的WIFE控制器，去除物理性按钮，通过手机软件进行调控，实现一个完全封闭式的电子控制模块，使人们实现远程控制洗衣机的洗涤过程，更加便捷人们的生活。

申请人：广州市首试科技有限公司
地址：510660 广东省广州市天河区车陂祠堂大街2号全部(部位:703)
国籍：CN
更多信息请下载全文后查看。

专利名称：一种洗衣机
专利类型：实用新型专利
发明人：刘尊安,庄儒营,韩珊珊申请号：CN202020209444.7申请日：20200225
公开号：CN212771568U
公开日：
20210323
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种洗衣机，包括盘座，以及与所述盘座连接的上盖；阻尼器，设置于所述盘座上；挡块，设置于所述上盖的底面一侧；在所述上盖的关闭过程中，所述阻尼器抵接所述挡块，用于给所述上盖提供缓冲阻尼力；所述挡块沿所述阻尼器的轴向挤压所述阻尼器，产生沿所述阻尼器轴向的缓冲阻尼力。

本实用新型所述一种洗衣机，通过在所述上盖的底面设置所述挡块，并在所述盘座上设置于所述挡块对应的所述阻尼器，使得所述上盖在闭合过程中，所述挡块与所述阻尼器配合，产生对所述上盖闭合的缓冲力，避免砸伤用户手指以及所述上盖碰撞受损的情况发生。

申请人：青岛海尔洗衣机有限公司,海尔智家股份有限公司
地址：266101 山东省青岛市崂山区海尔路1号海尔工业园
国籍：CN
代理机构：北京元中知识产权代理有限责任公司
代理人：张则武
更多信息请下载全文后查看。

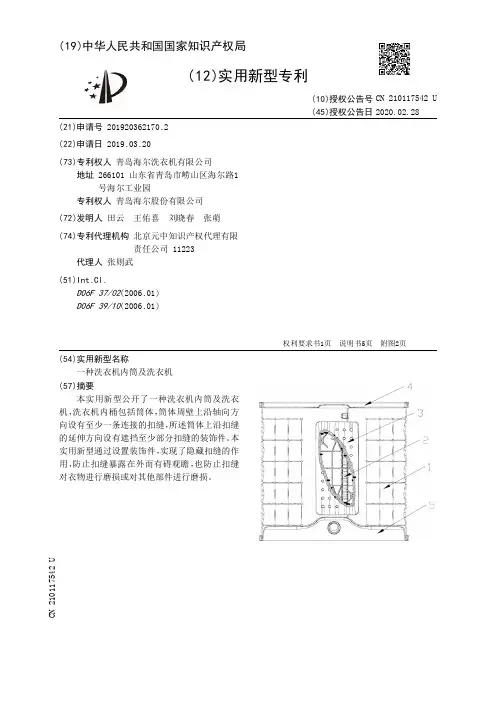

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920362170.2(22)申请日 2019.03.20(73)专利权人 青岛海尔洗衣机有限公司地址 266101 山东省青岛市崂山区海尔路1号海尔工业园专利权人 青岛海尔股份有限公司(72)发明人 田云　王佑喜　刘晓春　张萌　(74)专利代理机构 北京元中知识产权代理有限责任公司 11223代理人 张则武(51)Int.Cl.D06F 37/02(2006.01)D06F 39/10(2006.01)(54)实用新型名称一种洗衣机内筒及洗衣机(57)摘要本实用新型公开了一种洗衣机内筒及洗衣机，洗衣机内桶包括筒体，筒体周壁上沿轴向方向设有至少一条连接的扣缝，所述筒体上沿扣缝的延伸方向设有遮挡至少部分扣缝的装饰件。

本实用新型通过设置装饰件，实现了隐藏扣缝的作用，防止扣缝暴露在外而有碍观瞻，也防止扣缝对衣物进行磨损或对其他部件进行磨损。

权利要求书1页 说明书5页 附图2页CN 210117542 U 2020.02.28C N 210117542U权　利　要　求　书1/1页CN 210117542 U1.一种洗衣机内筒，包括筒体，筒体周壁上沿轴向方向设有至少一条连接的扣缝，其特征在于，所述筒体上沿扣缝的延伸方向设有遮挡至少部分扣缝的装饰件。

2.根据权利要求1所述的一种洗衣机内筒，其特征在于，所述装饰件设置在扣缝对应筒体中心的一侧、并至少覆盖扣缝85％以上长度的范围。

3.根据权利要求1所述的一种洗衣机内筒，其特征在于，所述扣缝至少一端延伸至被装饰件遮挡区域的外部。

4.根据权利要求3所述的一种洗衣机内筒，其特征在于，所述扣缝在靠近内筒衣物投放口的一端延伸至被装饰件遮挡区域的外部。

5.根据权利要求4所述的一种洗衣机内筒，其特征在于，所述扣缝在靠近内筒衣物投放口的一端延伸至被装饰件遮挡区域外部的长度小于扣缝总长的10％。

专利名称：一种洗衣机
专利类型：发明专利
发明人：赵志强,吕佩师,许升申请号：CN201910073350.3申请日：20190125
公开号：CN111485383A
公开日：
20200804
专利内容由知识产权出版社提供
摘要：本发明公开了一种洗衣机，包括衣物处理剂储盒，还包括液位显示装置，所述的液位显示装置与衣物处理剂储盒连通，且包括朝向洗衣机的外表面的显示部，显示部中设置有双色翻板，所述的双色翻板随衣物处理剂储盒中液位的变化进行翻转变色，显示衣物处理剂的液位。

本发明的洗衣机设置有用于显示衣物处理剂储盒中衣物处理剂液位的液位显示装置，不仅可以实时显示衣物处理剂的剩余量，并且无论洗衣机处于何种状态，用户均可以随时从外部直接观察到衣物处理剂的剩余量，有利于用户预先安排购买衣物处理剂，提高用户体验。

申请人：青岛海尔洗衣机有限公司,青岛海尔股份有限公司
地址：266101 山东省青岛市崂山区海尔路1号海尔工业园
国籍：CN
代理机构：北京元中知识产权代理有限责任公司
代理人：熊蒙
更多信息请下载全文后查看。

专利名称：一种洗衣机
专利类型：实用新型专利
发明人：蔡刚,李旺强,计佳明,童仙玉申请号：CN201520231220.5
申请日：20150416
公开号：CN204690406U
公开日：
20151007
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种洗衣机，属于电器领域，解决现有技术，无法空出双手时，打开机盖困难的技术问题，本实用新型提供的洗衣机，机体上设有用于取放衣物的开口部，机盖可在封闭开口部的封闭位置与打开开口部的打开位置之间运动，机盖锁定装置用于将机盖锁定在封闭位置，机盖开启装置用于驱动机盖从封闭位置运动到打开位置，感应装置至少包括第一传感器和第二传感器，第一传感器可在物体接近或者接触时产生第一感应信号，第二传感器可在物体接近或者接触时产生第二感应信号，主控电路根据第一感应信号和第二感应信号控制机盖锁定装置解除机盖锁定状态。

本实用新型应用于波轮洗衣机或是滚筒洗衣机中。

申请人：松下家电研究开发(杭州)有限公司,杭州松下家用电器有限公司
地址：310018 浙江省杭州市经济技术开发区松乔街6号3幢-A
国籍：CN
代理机构：杭州华鼎知识产权代理事务所(普通合伙)
代理人：魏亮
更多信息请下载全文后查看。

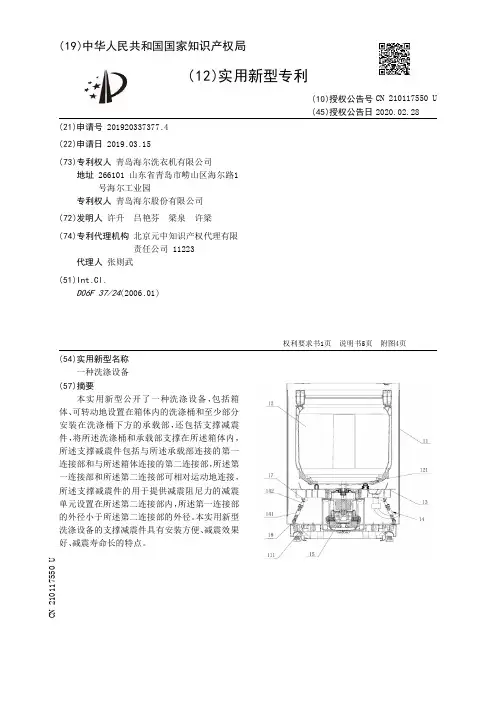

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920337377.4(22)申请日 2019.03.15(73)专利权人 青岛海尔洗衣机有限公司地址 266101 山东省青岛市崂山区海尔路1号海尔工业园专利权人 青岛海尔股份有限公司(72)发明人 许升　吕艳芬　梁泉　许梁　(74)专利代理机构 北京元中知识产权代理有限责任公司 11223代理人 张则武(51)Int.Cl.D06F 37/24(2006.01)(54)实用新型名称一种洗涤设备(57)摘要本实用新型公开了一种洗涤设备，包括箱体、可转动地设置在箱体内的洗涤桶和至少部分安装在洗涤桶下方的承载部，还包括支撑减震件，将所述洗涤桶和承载部支撑在所述箱体内，所述支撑减震件包括与所述承载部连接的第一连接部和与所述箱体连接的第二连接部，所述第一连接部和所述第二连接部可相对运动地连接，所述支撑减震件的用于提供减震阻尼力的减震单元设置在所述第二连接部内，所述第一连接部的外径小于所述第二连接部的外径。

本实用新型洗涤设备的支撑减震件具有安装方便、减震效果好、减震寿命长的特点。

权利要求书1页 说明书5页 附图4页CN 210117550 U 2020.02.28C N 210117550U权　利　要　求　书1/1页CN 210117550 U1.一种洗涤设备，包括箱体、可转动地设置在箱体内的洗涤桶和至少部分安装在洗涤桶下方的承载部，其特征在于：还包括支撑减震件，一端与所述承载部连接，另一端支撑在所述箱体上，将所述洗涤桶和承载部支撑在所述箱体内，其中，所述支撑减震件的用于提供减震阻尼力的减震单元设置在远离所述承载部的方向上。

2.根据权利要求1所述的洗涤设备，其特征在于：所述支撑减震件包括，缸体，所述缸体内限定有容纳腔，一端具有开口，另一端封闭，所述缸体的封闭端与所述箱体支撑连接；活塞杆，与所述缸体可活动地相连，一端伸入开口可滑动地设置在所述缸体的容纳腔内，另一端与所述承载部连接；阻尼件，套设在所述活塞杆上且装设在所述缸体容纳腔内，构成至少部分所述减震单元。

专利名称：一种洗衣机
专利类型：发明专利
发明人：潘浩勇
申请号：CN201811479357.7申请日：20181205
公开号：CN109594279A
公开日：
20190409
专利内容由知识产权出版社提供
摘要：本发明是属于纺织品洗涤装置的一种洗衣机，用于对多种类型衣物无相互污染的洗涤。

本发明采取内桶内被隔成至少两个相对独立的洗涤容器，洗涤容器内底部安装有搅拌器或波轮，底面及其洗涤时最高水位以下的侧壁与外桶隔绝，甩水孔位于洗涤容器洗涤时最高水位以上、脱水时的最高水位以下，电机的输出轴通过传动系统驱动搅拌器或波轮旋转，电机的输出轴通过传动离合器连接脱水轴，驱动内桶、洗涤容器高速旋转的技术方案解决了现有多桶式洗衣机不是一台有机整体式洗衣机，没有统一脱水功能，且存在交叉污染的技术问题。

申请人：潘浩勇
地址：266716 山东省青岛市平度市新河镇城子西村54号
国籍：CN
代理机构：山东济南齐鲁科技专利事务所有限公司
代理人：王静毅
更多信息请下载全文后查看。

专利名称：一种洗衣机
专利类型：发明专利
发明人：林雪锋,刘杰,王佑喜,才智,杨丽梅,傅燕敏申请号：CN201610511156.5
申请日：20160630
公开号：CN107558115A
公开日：
20180109
专利内容由知识产权出版社提供
摘要：本发明公开了一种洗衣机，涉及家用电器技术领域。

洗衣机包括壳体和内桶，其特征在于，所述壳体内设有挡板，所述挡板将所述壳体纵向分隔形成走线腔和洗涤腔，所述挡板的面积小于所述内桶的侧壁面积。

本发明的洗衣机，走线腔的设置使得洗衣机结构紧凑，并且能够节省原材料的使用量，节约成本，同时走线腔与洗涤腔隔离，实现了水电分离，保证了产品的使用安全。

申请人：佛山市顺德海尔电器有限公司
地址：528306 广东省佛山市顺德区容桂高新区华天北16
国籍：CN
代理机构：北京品源专利代理有限公司
更多信息请下载全文后查看。

专利名称：一种洗衣机
专利类型：实用新型专利
发明人：李胜华,孔志,刘海波申请号：CN202020707947.7申请日：20200430
公开号：CN213086378U
公开日：
20210430
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种洗衣机，包括：箱体；第一洗涤系统，其具有第一洗涤筒和为所述第一洗涤系统提供洗涤剂的第一分配器；第二洗涤系统，其具有第二洗涤筒和为所述第二洗涤系统提供洗涤剂的第二分配器。

在洗衣机洗涤时，第一分配器为所述第一洗涤系统提供洗涤剂，第二分配器为所述第二洗涤系统提供洗涤剂，使得第一分配器内的洗涤剂只用于第一洗涤系统，第二分配器内的洗涤剂只用于第二洗涤系统，实现了洗涤剂的专用，可以满足不同的洗涤系统采用不用的洗涤剂的目的，有利于实现用户的精致护理需求；避免了洗涤剂之间的交叉感染。

申请人：青岛海高设计制造有限公司,海尔智家股份有限公司
地址：266101 山东省青岛市崂山区海尔路1号海尔工业园
国籍：CN
代理机构：青岛联智专利商标事务所有限公司
代理人：马洪伟
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920313933.4(22)申请日 2019.03.13(73)专利权人 青岛海尔洗衣机有限公司地址 266101 山东省青岛市崂山区海尔路1号海尔工业园专利权人 青岛海尔股份有限公司(72)发明人 王汉　杨帆　(74)专利代理机构 北京同立钧成知识产权代理有限公司 11205代理人 朱颖　刘芳(51)Int.Cl.D06F 17/06(2006.01)D06F 37/24(2006.01)(54)实用新型名称波轮洗衣机(57)摘要本实用新型提供一种波轮洗衣机。

该波轮洗衣机包括包括箱体；位于箱体内的内桶、外桶，内桶设在外桶内；用于驱动内桶旋转的驱动装置；设置在箱体和外桶之间的弹性件和支撑件；外桶包括外侧壁以及底板，驱动装置安装在底板的下方，且底板伸出驱动装置侧面的部分形成安装面，支撑件支撑在箱体的底部和安装面之间，以支撑外桶并缓冲竖向振动；弹性件设置在外桶的侧面与箱体的侧面之间，以缓冲横向振动；弹性件的弹性模量小于支撑件的弹性模量。

本实用新型提供的波轮洗衣机，支撑件能够从底部支撑外桶，从而替代现有技术中的吊杆，弹性件和支撑件共同作用减轻了波轮洗衣机的振动和噪声，并且避免了吊杆座断裂的问题，提高了波轮洗衣机的寿命。

权利要求书2页 说明书7页 附图6页CN 210117536 U 2020.02.28C N 210117536U权　利　要　求　书1/2页CN 210117536 U1.一种波轮洗衣机，包括：箱体；位于所述箱体内的内桶、外桶，所述内桶设在所述外桶内；用于驱动所述内桶旋转的驱动装置；其特征在于，还包括：设置在所述箱体和所述外桶之间的弹性件和支撑件；所述外桶包括外侧壁以及底板，所述驱动装置安装在所述底板的下方，且所述底板伸出所述驱动装置侧面的部分形成安装面，所述支撑件支撑在所述箱体的底部和所述安装面之间，以支撑所述外桶并缓冲竖向振动；所述弹性件设置在所述外桶的侧面与所述箱体的侧面之间，以缓冲横向振动；所述弹性件的弹性模量小于所述支撑件的弹性模量。

专利名称：一种洗衣机
专利类型：实用新型专利
发明人：何政保,劳春峰
申请号：CN201120434715.X 申请日：20111107
公开号：CN202359388U
公开日：
20120801
专利内容由知识产权出版社提供
摘要：本实用新型涉及一种洗衣机，包括内筒、外筒及作为洗涤介质的固体颗粒，所述内筒可转动地安装于所述外筒的内侧，还包括用于输送所述颗粒的循环输送通道及动力装置，所述循环输送通道围绕所述外筒的外侧呈环形设置，所述循环输送通道通过进料口和出料口与所述外筒或内筒连通。

本实用新型在洗涤过程中，洗涤颗粒在外筒、储料箱、循环输送通道及外筒和内筒之间往复循环，进而使颗粒与衣物之间充分混合接触，提高了颗粒的利用率，增加了颗粒与衣物之间的摩擦面积，进一步提高了衣物的洗净度。

申请人：海尔集团技术研发中心,海尔集团公司
地址：266101 山东省青岛市崂山区高科园海尔路1号海尔工业园
国籍：CN
代理机构：北京元中知识产权代理有限责任公司
代理人：曲艳
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920310615.2(22)申请日 2019.03.12(73)专利权人 青岛海尔滚筒洗衣机有限公司地址 266101 山东省青岛市崂山区海尔路1号海尔工业园专利权人 青岛海尔股份有限公司(72)发明人 徐安沅　李敬德　黄本财　任海峰　(74)专利代理机构 青岛联智专利商标事务所有限公司 37101代理人 马洪伟(51)Int.Cl.D06F 39/12(2006.01)(ESM)同样的发明创造已同日申请发明专利(54)实用新型名称一种洗衣机(57)摘要本实用新型提供了一种洗衣机，包括一体式前板、固定在前板上的显示模块、以及铰接设置在前板上的观察窗，所述显示模块与所述观察窗邻近设置，在所述观察窗与显示模块上分别设有相互紧邻设置的第一边缘端面和第二边缘端面。

通过设置一体式前板，省略了控制面板，减少洗衣机的组成部件，减少了对于前控板的制造，减少了控制面板安装到前板上，有利于提高制造效率、以及提高装配效率；通过所述显示模块与观察窗邻近设置，使得观察窗具有与显示模块紧邻的第二边缘端面，使得用户在查看完显示屏上的显示情况后，只需要调整目光的向下角度，就可以透过观察窗看到滚筒中衣物的洗涤情况，使洗衣机具有较广的观察洗涤情况的可视范围，增加观察的便利性。

权利要求书1页 说明书12页 附图17页CN 210117576 U 2020.02.28C N 210117576U权　利　要　求　书1/1页CN 210117576 U1.一种洗衣机，其特征在于，包括一体式前板、固定在前板上的显示模块、以及铰接设置在前板上的观察窗，所述显示模块与所述观察窗邻近设置，在所述观察窗与显示模块上分别设有相互紧邻设置的第一边缘端面和第二边缘端面。

2.根据权利要求1所述的洗衣机，其特征在于，所述第二边缘端面为所述显示模块前部的下端面；所述第一边缘端面为所述观察窗外边缘面上、且与所述第二边缘端面相邻的端面。

专利名称：一种洗衣机
专利类型：实用新型专利
发明人：樊媛媛
申请号：CN201720379471.7申请日：20170412
公开号：CN206887490U
公开日：
20180116
专利内容由知识产权出版社提供
摘要：本实用新型实施例提供一种洗衣机，属于家电领域。

该洗衣机包含：衣物放置装置，位于所述洗衣机的箱体上；蒸汽产生装置，用于对通过所述洗衣机的进水阀流入的水进行加热以产生蒸汽；以及控制装置，用于在接收到熨烫指令的情况下，打开所述进水阀，并控制所述蒸汽产生装置产生蒸汽，进而利用该蒸汽对放置在所述衣物放置装置上的衣物进行熨烫。

本实用新型提供的该洗衣机可同时具备对衣物进行熨平的功能，从而使得用户在生活中获得极大的便利。

申请人：无锡飞翎电子有限公司
地址：214028 江苏省无锡市新区太湖国际科技园菱湖大道200号中国传感网国际创新园
国籍：CN
代理机构：北京润平知识产权代理有限公司
更多信息请下载全文后查看。

专利名称：一种洗衣机
专利类型：实用新型专利
发明人：李晨晨,丁薇
申请号：CN201220534870.3申请日：20121018
公开号：CN202925327U
公开日：
20130508
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种洗衣机，由箱体、外桶、滚筒、前吊杆、后吊杆、波轮、电机和控制系统组成，在前后吊杆上端挂在箱体上，后吊杆高于前吊杆，在外桶上部设有一拉簧，拉簧一端挂在箱体上，另一端挂在外桶上，在滚筒底部设有一驱动单元，在驱动单元连接一驱动轴，在驱动轴连接一电机，在电机连接一波轮，在箱体上方设有一控制面板，箱体轴线与滚筒轴线夹角角度在1°-10°，本实用新型利用拉簧和吊杆的共同作用，使外桶倾斜，方便放取衣物，保证了运行过程中的外桶的平衡降低了噪音，延长使用寿命。

申请人：安徽工程大学
地址：241000 安徽省芜湖市赭山东路8号
国籍：CN
更多信息请下载全文后查看。
