【CN305440760S】壁挂式滚筒洗衣机【专利】

专利名称：滚筒式洗衣机
专利类型：发明专利
发明人：芳贺秀夫,下部静男,石原俊吾,植平秀太申请号：CN202080053173.3
申请日：20200710
公开号：CN114174582A
公开日：
20220311
专利内容由知识产权出版社提供
摘要：本公开的滚筒式洗衣机具备：主体壳体(1)；水槽(11)，其摆动自如地支承于主体壳体(1)的内部；旋转滚筒(10)，其旋转自如地配置于水槽(11)的内部；以及洗涤剂投入装置，其向水槽(11)或旋转滚筒(10)供给洗涤剂。

洗涤剂投入装置包括：洗涤剂收纳容器，其供洗涤剂投入；第1流路，其与洗涤剂收纳容器连接，且包括形成为能够贮存液体的贮存部(42)；第2流路，其在贮存部(42)的下游且是上方与第1流路连通，并且与水槽(11)连接；以及第3流路，其在第2流路的下游且是上方与第1流路连通，并且与旋转滚筒(10)的内部连通。

申请人：松下知识产权经营株式会社
地址：日本大阪府
国籍：JP
代理机构：北京林达刘知识产权代理事务所(普通合伙)
更多信息请下载全文后查看。

(74)专利代理机构 北京友联知识产权代理事务 所(普通合伙) 11343
代理人 尚志峰 汪海屏
(51)LOC(12)Cl . 15-05

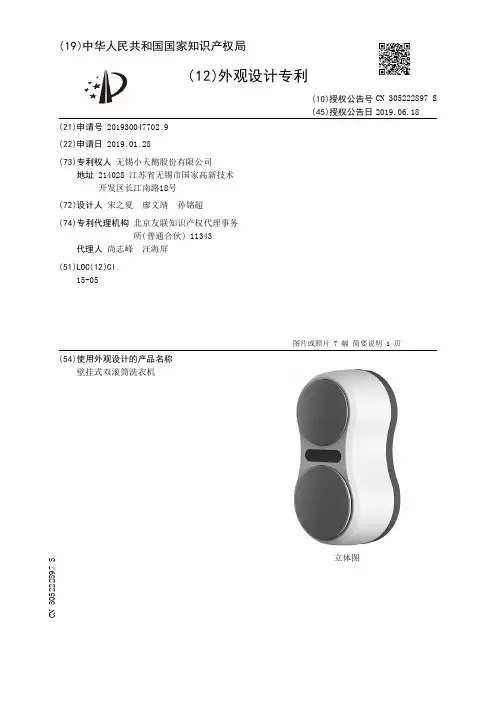

(10)授权公告号 CN 305222897 S (45)授权公告日 2019.06.18
( 54 )使用外观设计的产品 名称 壁挂式双滚筒洗衣机
图片或照片 7 幅 简要说明 1 页
( 19 )中华人民 共和国国家知识产权局
( 12 )外观设计专利
(21)申请号 201930047702 .9
(22)申请日 2019 .01 .28
(73)专利权人 无锡小天鹅股份有限公司 地址 214028 江苏省无锡市国家高新技术 开发区长江南路18号
(72)设计人 宋之夏 廖文靖 孙铭超
3
CN 305222897 S
立体图
CN 305222897 S
外观设计图片或照片
1/1 页
主视图
俯视图
后视图

CN 305222897 S
简 要 说 明
1/1 页
1．本外观设计产品的名称：壁挂式双滚筒洗衣机； 2 ．本外观设计产品的 用途 ：本外观设计产品 用于对衣物等物品进行洗涤、脱水 、烘干等 处理 ； 3．本外观设计产品的设计要点：在于产品的形状； 4．最能表明本外观设计设计要点的图片或照片：立体图。

专利名称：壁挂式滚筒洗衣机专利类型：实用新型专利
发明人：王美菊
申请号：CN201220136921.7申请日：20120906
公开号：CN202626659U
公开日：
20121226
专利内容由知识产权出版社提供
摘要：一种壁挂式滚筒洗衣机，由贴墙托板、外筒、内筒和电机主要部件组成，整个机体挂在墙上。

外筒和电机垂直固定在一个贴墙托板上，电机的固定位置在外筒固定位置的中心。

内筒的一侧中间部分为凹形，能留一定空隙套在电机上，内筒通过其中心的套筒固定在电机的转轴上，电机的转轴与内筒的转动同轴。

电源开关、进出水开关、定时器、洗涤脱水转换器等控制器设置在贴墙托板上。

本实用新型的有益效果是：因电机与内筒同轴转动，有效省电并减少震动和噪音。

电机缩在内筒，减小了机体厚度。

其壁挂的特点，省去其他洗衣机必需的外壳和支撑脚架，节省制造材料。

其壁挂特点使进水管可连接热水器，无需另配加热器，减小了制造成本。

申请人：王美菊
地址：312300 浙江省绍兴市上虞市城东路258号太阳股份公司
国籍：CN
更多信息请下载全文后查看。

专利名称：壁挂式滚筒洗衣机专利类型：实用新型专利
发明人：王黔平
申请号：CN201120243390.7申请日：20110712
公开号：CN202247393U
公开日：
20120530
专利内容由知识产权出版社提供
摘要：壁挂式滚筒洗衣机，将洗衣机放在两个三角支架[7]上，配四个螺栓[6]把洗衣机底部固定在三角支架[7]的横边上，三角支架直边固定在墙壁上，在滚筒洗衣机[3]正面的四个角各设置一个带沉孔台阶的通孔[1]，用四个长螺栓串过通孔[1]将洗衣机背面固定在墙壁上，在滚筒洗衣机侧面上下各设置一个两头带沉孔台阶的通孔[4]，用长螺栓穿过通孔[4]将洗衣机侧面固定在墙壁上，这就将洗衣机的三个面固定在墙上，也就是将洗衣机挂在墙壁上使用，洗衣机的操作按钮设置在侧面的下方[5]或正面的下方，方便操作，并且可以根据各人的身高和习惯设定洗衣机的高度，方便操作和观看洗衣筒里的情况，另一优点是，不占用房间的面积，还可以设置一公斤的小型洗衣机。

申请人：王黔平
地址：210012 江苏省南京市雨花西路能仁里16号22栋108室
国籍：CN
更多信息请下载全文后查看。

专利名称：壁挂式滚筒洗衣机
专利类型：实用新型专利
发明人：高久兴,涂有明,刘全乐,熊士昌申请号：CN201920384605.3
申请日：20190325
公开号：CN209958089U
公开日：
20200117
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种壁挂式滚筒洗衣机，包括：桶组件，桶组件包括外桶以及可转动地设于外桶内的内筒；挂耳，挂耳形成有加强肋，加强肋连接于外桶的周壁，挂耳适于被装配至墙壁表面。

本实用新型实施例的壁挂式滚筒洗衣机，通过将挂耳的加强肋连接在外桶的周壁，通过加强肋实现挂耳与外桶的周壁的连接，有利于保证外桶底壁的外观平整性，且不占用外桶底壁的安装空间。

并且，加强肋可以在一定程度上缓冲壁挂式洗衣机的震动，从而减小壁挂式洗衣机在发生晃动时对挂耳产生的影响，降低挂耳损坏的几率。

申请人：无锡小天鹅电器有限公司
地址：214028 江苏省无锡市国家高新技术开发区长江南路18号
国籍：CN
代理机构：北京清亦华知识产权代理事务所(普通合伙)
代理人：黄德海
更多信息请下载全文后查看。

专利名称：壁挂式洗衣机
专利类型：实用新型专利
发明人：郑圭凡,吴正,吴德元,徐永立申请号：CN200720044093.3
申请日：20071012
公开号：CN201099770Y
公开日：
20080813
专利内容由知识产权出版社提供
摘要：本实用新型涉及一种壁挂式洗衣机，包括控制装置、箱壳、衣物投放口、控制装置设置在箱壳上，其特别之处在于：箱壳一侧设置有壁挂连接装置。

因此，能将传统的置地式放置变为壁挂式，令原本被洗衣机占用的地面空间得到释放，同时免去使用者弯腰取放衣服，有着很好的应用前景。

申请人：苏州三星电子有限公司
地址：215021 江苏省苏州市工业园区苏虹东路501号
国籍：CN
代理机构：南京苏科专利代理有限责任公司
更多信息请下载全文后查看。
