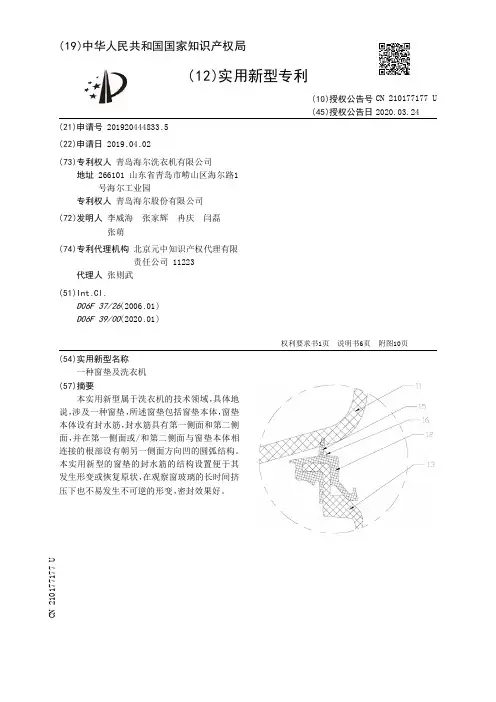

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920444833.5(22)申请日 2019.04.02(73)专利权人 青岛海尔洗衣机有限公司地址 266101 山东省青岛市崂山区海尔路1号海尔工业园专利权人 青岛海尔股份有限公司(72)发明人 李威海　张家辉　冉庆　闫磊　张萌　(74)专利代理机构 北京元中知识产权代理有限责任公司 11223代理人 张则武(51)Int.Cl.D06F 37/26(2006.01)D06F 39/00(2020.01)(54)实用新型名称一种窗垫及洗衣机(57)摘要本实用新型属于洗衣机的技术领域，具体地说，涉及一种窗垫，所述窗垫包括窗垫本体，窗垫本体设有封水筋，封水筋具有第一侧面和第二侧面，并在第一侧面或/和第二侧面与窗垫本体相连接的根部设有朝另一侧面方向凹的圆弧结构。

本实用新型的窗垫的封水筋的结构设置便于其发生形变或恢复原状，在观察窗玻璃的长时间挤压下也不易发生不可逆的形变，密封效果好。

权利要求书1页 说明书6页 附图10页CN 210177177 U 2020.03.24C N 210177177U权　利　要　求　书1/1页CN 210177177 U1.一种窗垫，包括窗垫本体，其特征在于，所述窗垫本体设有封水筋，所述封水筋具有第一侧面和第二侧面，并在第一侧面或/和第二侧面与所述窗垫本体相连接的根部设有朝另一侧面方向凹的圆弧结构。

2.根据权利要求1所述的窗垫，其特征在于，所述封水筋的第一侧面的朝向与第二侧面的朝向相反。

3.根据权利要求1或2所述的窗垫，其特征在于，第一侧面设置的所述圆弧结构为第一圆弧结构，第二侧面设置的所述圆弧结构为第二圆弧结构，第一圆弧结构的曲率大于第二圆弧结构。

4.根据权利要求3所述的窗垫，其特征在于，所述窗垫本体包括位于待安装结构的开口外侧的第一壁面、位于开口内的第二壁面，所述第一壁面与所述第二壁面连接形成具有L型开口的安装槽，安装槽将待安装结构的开口端部夹持于内部。

一种洗衣机观察窗垫模具[实用新型专利]

一种洗衣机观察窗垫模具[实用新型专利]

专利名称：一种洗衣机观察窗垫模具专利类型：实用新型专利
发明人：张文智,张文健,孙良泰,胡敏申请号：CN201420617477.X
申请日：20141024
公开号：CN204123602U
公开日：
20150128
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种洗衣机观察窗垫模具，它涉及洗衣机模具技术领域，上垫板的下端设置有上模，上模的下端设置有上哈夫，上哈夫的内侧设置有上吊模，上哈夫的下端设置有中模，上斜块设置在上哈夫与中模之间，中模通过定位块与下哈夫连接，下哈夫的一侧设置有下镶件，下哈夫的下侧设置有下模，下模的下端设置有下垫片，注嘴通过定位环穿接在上模上，下斜块设置在下模上，中模的内腔内设置有自动抽芯机构，中模与下哈夫上设置有T形槽，T形槽内安装有滑块，滑块之间安装有弹簧定位块，弹簧定位块上穿接有两个连接轴，连接轴上套接有弹簧；本实用新型准确度高，安装更方便，便于维修，提高了安全系数。

申请人：长兴合力佳橡塑制品有限公司
地址：313100 浙江省湖州市长兴县经济开发区D区经四路与陆汇路交叉口东南角
国籍：CN
更多信息请下载全文后查看。

一种洗衣机的视窗装置及使用该视窗装置的洗衣机[实用新型专利]

一种洗衣机的视窗装置及使用该视窗装置的洗衣机[实用新型专利]

专利名称：一种洗衣机的视窗装置及使用该视窗装置的洗衣机专利类型：实用新型专利
发明人：钟诚,耿斌,劳春峰,何政保,李以民
申请号：CN201220057507.7
申请日：20120222
公开号：CN202500017U
公开日：
20121024
专利内容由知识产权出版社提供
摘要：本实用新型涉及一种洗衣机的视窗装置及使用该视窗装置的洗衣机，包括内筒、外筒、视窗及作为洗涤介质的洗涤颗粒，内筒由驱动装置驱动转动，在外筒上设置有颗粒入口和颗粒出口，在外筒与视窗之间设置有密封圈，其中，视窗包括与洗衣机壳体连接的窗体，在所述窗体上活动连接一当其活动时可选择地连通或断开洗衣机内筒与颗粒入口或颗粒出口之间的颗粒流动通路的挡板。

本实用新型通过对视窗装置的改进，利用活动的挡板结构使其能够在衣物洗完后，提供一个颗粒分离的通道，将衣物和颗粒分离，从而使颗粒可以循环利用。

申请人：青岛海尔模具有限公司,海尔集团公司
地址：266101 山东省青岛市崂山区高科园海尔路1号海尔工业园
国籍：CN
代理机构：北京元中知识产权代理有限责任公司
代理人：曲艳
更多信息请下载全文后查看。

带灯光显示的洗衣机观察窗[实用新型专利]

带灯光显示的洗衣机观察窗[实用新型专利]

专利名称：带灯光显示的洗衣机观察窗
专利类型：实用新型专利
发明人：王永伟,何德成,陈星华,张永辉,聂卫华申请号：CN201521071434.7
申请日：20151218
公开号：CN205275986U
公开日：
20160601
专利内容由知识产权出版社提供
摘要：本实用新型公开一种带灯光显示的洗衣机观察窗，包括内框、安装于内框的透明罩、安装于内框的中框、安装于中框的LED灯带、装饰板、半透明窗屏及外环。

装饰板、半透明窗屏组装于中框和外环之间，且LED灯带产生的灯光通过装饰板和所述半透明窗屏传导至外界。

本实施例的带灯光显示的洗衣机观察窗具有多种灯光显示效果,且每种灯光效果与洗衣机的工作工序一一对应，使用户方便随时观察洗衣机的工作运行情况，提高了用户使用体验。

申请人：德仕科技(深圳)有限公司
地址：518000 广东省深圳市宝安区福永街道塘尾社区凤塘大道艾默生工业园德仕第一栋厂房国籍：CN
代理机构：广东广和律师事务所
代理人：王少强
更多信息请下载全文后查看。
