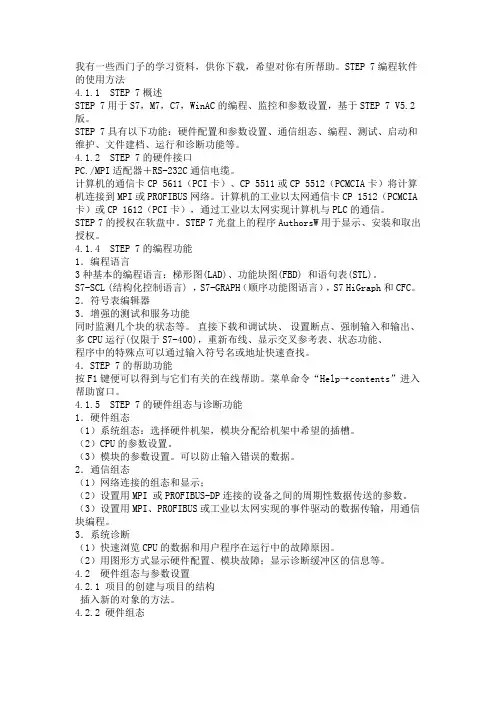

我有一些西门子的学习资料，供你下载，希望对你有所帮助。
STEP 7编程软件的使用方法4.1.1 STEP 7概述STEP 7用于S7，M7，C7，WinAC的编程、监控和参数设置，基于STEP 7 V5.2版。
STEP 7具有以下功能：硬件配置和参数设置、通信组态、编程、测试、启动和维护、文件建档、运行和诊断功能等。
4.1.2 STEP 7的硬件接口PC./MPI适配器＋RS-232C通信电缆。
计算机的通信卡CP 5611（PCI卡）、CP 5511或CP 5512（PCMCIA卡）将计算机连接到MPI或PROFIBUS网络。
计算机的工业以太网通信卡CP 1512（PCMCIA 卡）或CP 1612（PCI卡），通过工业以太网实现计算机与PLC的通信。
STEP 7的授权在软盘中。
STEP 7光盘上的程序AuthorsW用于显示、安装和取出授权。
4.1.4 STEP 7的编程功能1．编程语言3种基本的编程语言：梯形图(LAD)、功能块图(FBD) 和语句表(STL)。
S7-SCL (结构化控制语言) ，S7-GRAPH（顺序功能图语言），S7 HiGraph和CFC。
2．符号表编辑器3．增强的测试和服务功能同时监测几个块的状态等。
直接下载和调试块、 设置断点、强制输入和输出、多CPU运行(仅限于S7-400)，重新布线、显示交叉参考表、状态功能、程序中的特殊点可以通过输入符号名或地址快速查找。
4．STEP 7的帮助功能按F1键便可以得到与它们有关的在线帮助。
菜单命令“Help→contents”进入帮助窗口。
4.1.5 STEP 7的硬件组态与诊断功能1．硬件组态（1）系统组态：选择硬件机架，模块分配给机架中希望的插槽。
（2）CPU的参数设置。
（3）模块的参数设置。
可以防止输入错误的数据。
2．通信组态（1）网络连接的组态和显示；（2）设置用MPI 或PROFIBUS-DP连接的设备之间的周期性数据传送的参数。

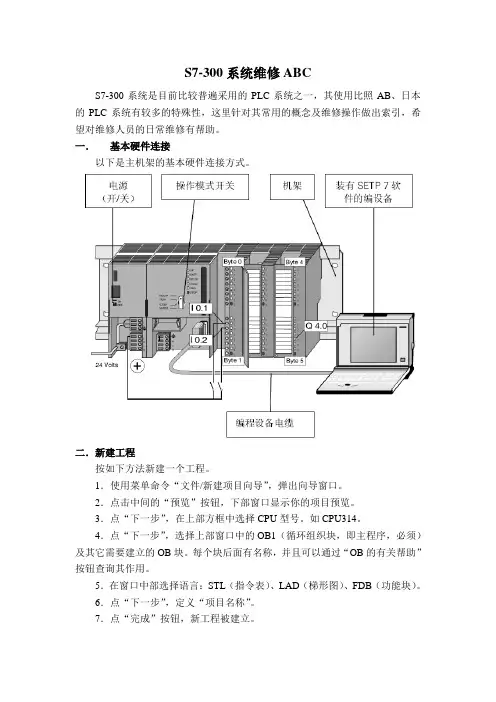

S7-300系统维修ABCS7-300系统是目前比较普遍采用的PLC系统之一，其使用比照AB、日本的PLC系统有较多的特殊性，这里针对其常用的概念及维修操作做出索引，希望对维修人员的日常维修有帮助。
一．基本硬件连接以下是主机架的基本硬件连接方式。
二．新建工程按如下方法新建一个工程。
1．使用菜单命令“文件/新建项目向导”，弹出向导窗口。
2．点击中间的“预览”按钮，下部窗口显示你的项目预览。
3．点“下一步”，在上部方框中选择CPU型号。
如CPU314。
4．点“下一步”，选择上部窗口中的OB1（循环组织块，即主程序，必须）及其它需要建立的OB块。
每个块后面有名称，并且可以通过“OB的有关帮助”按钮查询其作用。
5．在窗口中部选择语言：STL（指令表）、LAD（梯形图）、FDB（功能块）。
6．点“下一步”，定义“项目名称”。
7．点“完成”按钮，新工程被建立。
新建工程默认存储目录为：step7\s7proj。
下面就是要进行硬件组态及编辑程序了。
三．基本硬件组态硬件组态四．绝对地址地址有两种，绝对地址和符号地址。
绝对地址：是系统分配的唯一的物理地址，也是维修和接线时必须查询的用以定位接点位置的地址。
符号地址：是用户定义的，便于阅读的一个符号名称。
它要在符号表中予以说明才有效。
上图中给出的就是I/O点的绝对地址示意图。
除此之外，内部元件也有其绝对地址。
五．编程相关（一）基本程序结构1．常见块类型：OB：组织块，FC：功能，FB：功能块，DB：数据块，SFC：系统功能。
2．块的作用：OB1为主程序，FC、FB为子程序块，DB为数据块，DB1为掉电保持数据清单。
SFC为系统功能，在PLC内存自动驻留，无法修改。
3．组织块：除主循环程序OB1外，其它大多数也都有固定作用，如时间中断OB10-17、硬件中断OB40-47、循环中断OB30-37、循环时间故障OB80、电源故障OB81、I/O故障OB82-83、CPU故障OB84、机架丢失故障OB86、通讯故障OB87、程序错误OB121、暖重启OB100、热重启OB101、冷重启OB102等等。

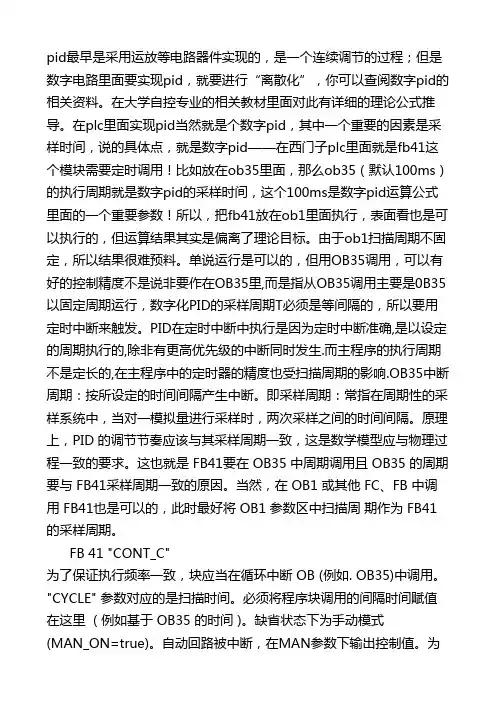

pid最早是采用运放等电路器件实现的，是一个连续调节的过程；但是数字电路里面要实现pid，就要进行“离散化”，你可以查阅数字pid的相关资料。
在大学自控专业的相关教材里面对此有详细的理论公式推导。
在plc里面实现pid当然就是个数字pid，其中一个重要的因素是采样时间，说的具体点，就是数字pid——在西门子plc里面就是fb41这个模块需要定时调用！比如放在ob35里面，那么ob35（默认100ms）的执行周期就是数字pid的采样时间，这个100ms是数字pid运算公式里面的一个重要参数！所以，把fb41放在ob1里面执行，表面看也是可以执行的，但运算结果其实是偏离了理论目标。
由于ob1扫描周期不固定，所以结果很难预料。
单说运行是可以的，但用OB35调用，可以有好的控制精度不是说非要作在OB35里,而是指从OB35调用主要是0B35以固定周期运行，数字化PID的采样周期T必须是等间隔的，所以要用定时中断来触发。
PID在定时中断中执行是因为定时中断准确,是以设定的周期执行的,除非有更高优先级的中断同时发生.而主程序的执行周期不是定长的,在主程序中的定时器的精度也受扫描周期的影响.OB35中断周期：按所设定的时间间隔产生中断。
即采样周期：常指在周期性的采样系统中，当对一模拟量进行采样时，两次采样之间的时间间隔。
原理上，PID 的调节节奏应该与其采样周期一致，这是数学模型应与物理过程一致的要求。
这也就是 FB41要在 OB35 中周期调用且 OB35 的周期要与 FB41采样周期一致的原因。
当然，在 OB1 或其他 FC、FB 中调用 FB41也是可以的，此时最好将 OB1 参数区中扫描周 期作为 FB41 的采样周期。
FB 41 "CONT_C"为了保证执行频率一致，块应当在循环中断 OB (例如. OB35)中调用。
"CYCLE" 参数对应的是扫描时间。
必须将程序块调用的间隔时间赋值在这里 ( 例如基于 OB35 的时间 )。
STEP7常用功能块教程1、 FC105是处理模拟量（1~5V、4~20MA等常规信号）输入的功能块，在 中，打开Libraries\stan dard library\Ti-S7 Converting Blocks\fc105,将其调入OB1中，给各个管脚输入地址；如下：其中，管脚的定义如下：IN---------模拟量模块的输入通道地址，在硬件组态时分配；HI_LIM---现场信号的最大量程值；LO_LIM--现场信号的最小量程值；BIPOLAR—极性设置，如果现场信号为+10V~-10V（有极性信号），则设置为1，如果现场信号为4MA~20MA（无极性信号）；则设置为0；OUT-------现场信号值（带工程量单位）；信号类型是实数，所以要用MD200来存放；RET_VAL-FC105功能块的故障字，可存放在一个字里面。
如：MW50；2、 热电偶、热电阻信号的处理，该类信号实际值是通道整数值的1/10；3、 FB41 PID控制模块的使用；PID模块是进行模拟量控制的模块，可以完成恒压、恒温等控制功能 在 中，打开Libraries\s tandard library\PID Control block\FB41,将其调入OB1中，首先分配背景数据块DB41，再给各个管脚输入地址；如下：4、脉冲输出模块FB43，该模块是将模拟量转换成比率的脉冲输出。
Libraries\standard libra ry\PID Control block\FB43,将其调入OB1中，首先分配背景数据块DB43，再给各个管脚输入地址；如下：5、 果现场是阀门等执行机构，只需要将通道地址输入PID的输出通道，如下：6、如果单独控制变量输出通道，可使用FC106模块，FC106是处理模拟量（1~5V、4~20MA等常规信号）输出的功能块，在 中，打开Libraries\standard library\Ti-S7 Converting Blocks\fc1 06,将其调入OB1中，给各个管脚输入地址；如下：。

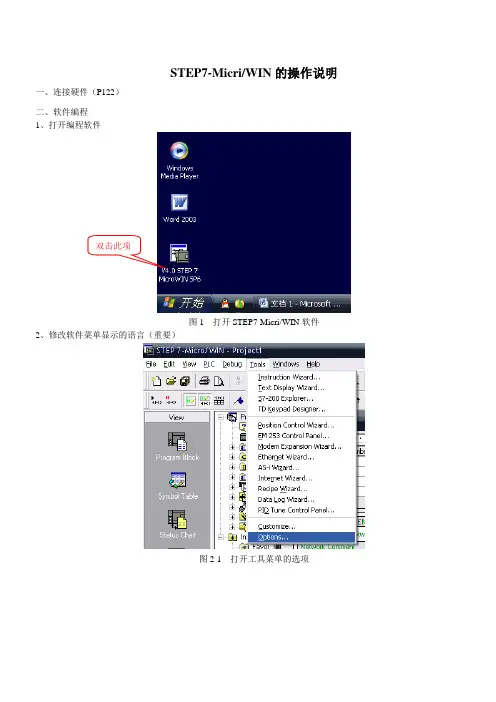

STEP7-Micri/WIN的操作说明一、连接硬件（P122）二、软件编程1、打开编程软件双击此项图1 打开STEP7-Micri/WIN软件2、修改软件菜单显示的语言（重要）图2-1 打开工具菜单的选项图2-2 把软件的菜单显示语言修改为中文3、重新打开编程软件，然后新建一个工程文件并保存单击此项图3-1 新建一个工程文件图3-2 保存刚才所新建工程文件4、依据所编制的PLC的I/O地址表建立一个符号表单击此项图4-1 进入符号表编写模式地址必须在英文输入法下输入图4-2 依据实际情况添加符号表的符号、地址等信息5、依据控制要求，参考教材P135~145编写梯形图程序单击此项图5-1 进行程序编写模式图5-2 输入梯形图并添加必要注释6、编译并调试程序直到编译通过图6-1 编译无错误，编译通过图6-2 显示编译结果7、设置通信参数单击此项图7-1 设置通信参数（1）双击此项图7-2 设置通信参数（2）依据右侧检测结果修改远程通信地址图7-3 设置通信参数（3）8、依据实际情况选择PLC的型号图8-1 选择PLC类型（1）图8-2 选择PLC类型（2）9、把程序下载到PLC中图9-1进入程序下载界面双击此项单击此项单击此项图9-2 下载程序图9-3 正在下载程序表示下载成功图9-4 下载成功10、对程序的监控单击此项图10-1 进入程序状态监控模式图10-2 程序状态监控模式图10-3 建立状态表（1）蓝色表示触点/线圈接通/得电图10-4 建立状态表（2）图10-5 进入状态表监控模式图10-6 强制一个值在英文输入法下直接输入变量的地址，如I0.0变量的数据格式, I0.0属于输入映像寄存器I 的一个位变量单击此项表示当前值用二进制表示,等于0 先：输入新值1后：单击强制按钮图10-7 强制值后效果图10-8 解除一个强制操作启动按钮被按下，接触器线圈得电，电动机启动运单击此项11、运行程序图11-1 运行程序图11-2 按下启动按钮单击此项单击此项蓝色表示触点接通，表示线圈得电图11-3 按下停动按钮。

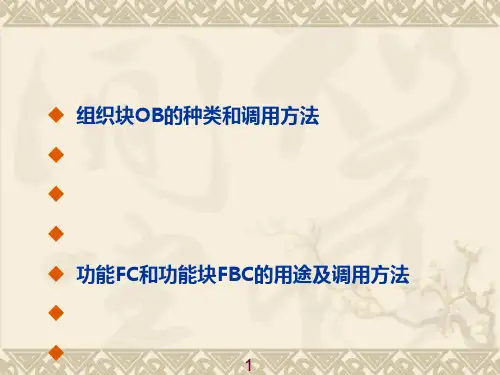

![STEP7程序模块的调用方法[优质ppt]](https://uimg.taocdn.com/6ed63220168884868662d62d.webp)
西门子STEP7编程软件的使用方法【摘要】近年来，随着市场的不断现代化，以及顾客的眼光也开始发生一些变化，西门子公司就适应消费者的需求，开发出了这样一款适合消费者要求的软件。
西门子STEP7编程软件是一款全新的软件，它是西门子公司在市场开发中最新开发出的一款软件，该项软件很大的提升了西门子公司的影响力，同时通过该软件我们可以看到，这款软件使得相类似的传统的其他软件的某些功能得到了极大地优化，比传统的其他软件更加具有自动化的优点。
这款软件几乎改变了传统软件的全部功能，使得初学者都会觉得它的门槛太高，有点望而却步，但是这款软件有其独有的好处和有点，其基本上可以实现人机的自动化和人机合一的目的，效益很好，因而很受人们的欢迎。
本文结合一定的实例来具体研究如何使用这款软件，希望可以帮助初学者领会。
【关键字】西门子，STEP7，编程软件，使用方法一．前言西门子STEP7编程软件是一种通用型的现代PLC软件系统。
西门子STEP7编程软件在现代社会中的使用十分的普遍，我们随处都可以看到人们熟练的使用该项编程软件，在工作中，学习中，生活中都得到了巨大的应用和推广。
西门子STEP7编程软件是一种新的编程软件系统，它本质上是对编程语言的一种修改和创新，该项软件较多的将现代型的自动化的项目和方式应用到该款编程软件之中。
根据目前的使用和推广情况，它的应用还是比较的广泛的，但是从大多数用户的反映中，我们发现，较多的用户还是对这款编程软件比较大哦陌生，对它的使用方法还不够熟练，用户在使用中也表现出烦恼和忧虑。
为了使广大用户和学者能够轻松的掌握这款软件的操作方法，本文采取实例的方法来帮助大家掌握如何使用这款软件。
二．西门子STEP7编程软件的示例项目笔者下面就会通过一个具体的实例，来帮助初学者了解如何使用西门子STEP7编程软件的使用方法，希望初学者能够尽快掌握该种方法，这样才打到了本文作者的目的。
1.西门子STEP7编程软件的控制要求西门子STEP7编程软件安装的是自动控制系统，改变了过去手动控制的模式。
实验二西门子PLC编程软件STEP7的使用入门一、实验目的1．初步掌握编程软件STEP7 V5.2的使用方法。
2．了解PLC中程序块的概念。
二、实验设备（仪器）1．计算机一台。
2．西门子S7-300PLC(CPU:315-2DP)一台。
三、实验内容1．编程软件STEP7 V5.2的硬件组态。
(1)新建一个项目。
首先用鼠标左键双击桌面上的STEP7图标,进入SIMATIC Manager(管理器)窗口,单击“File”菜单下的“New”，如图2-1所示，弹出一个对话框，在项目名称“Name”中输入sample，也可以在项目的存储路径“Storage location”中输入你要存储的地址，本实验中使用默认地址就可以，如图2-2所示，单击“Ok”完成，如图2-3所示。
图2-1 项目管理器界面图2-2 创建一个新的项目图2-3 创建一个项目后的管理器界面(2)插入一个S7-300的站，进行硬件组态。
在“Insert”菜单下的“”Station 的目录下单击“2 SIMATIC 300 Station”，如图2-4所示。
图2-4 在项目中插入对象(3)打开硬件组态界面。
选中左边窗口中的“SIMATIC 300（1）”，在右边窗口中可以看到“Hardware”图标，如图2-5所示。
图2-5 启动硬件组态程序双击右边窗口中的“Hardware”图标，进入硬件组态程序界面，如图2-6所示。
(4)主机架的配置方法。
在STEP7中，通过简单的拖放操作就可以完成主机架的配置。
①在硬件目录中找到S7-300机架拖拽到左上方的视图中，即可添加一个主机架。
图2-6 硬件组态程序界面②插入主机架后，分别在机架中的1号槽中添加电源，如图2-7所示，2号槽中添加CPU，如图2-8所示。
图2-7 向主机架中添加电源图2-8 向主机架中添加CPU③如果需要扩展机架，则应该在IM-300目录中找到相应的接口模块，添加到3号槽。
如无扩展机架，3号槽留空。
STEP7程序执行原理和编程方法 S7系列学习3 STEP7程序执行原理和编程方法 S7系列学习3今天我们来讲讲STEP7的编程方法，要讲编程方法，那么我们就要先来看看PLC的循环程序是如何执行的。
(这一点非常重要)1.循环程序如何执行西门子PLC程序执行图(建议保存)1.1在CPU上电之后，启动块OB100/101/102先启动一次。
(调用哪一个OB块由系统的启动模式配置决定)1.2启动块执行完毕后，系统的循环监视时间就被激活了(这个时间可以在STEP7的硬件配置中设置，如果循环时间超出则PLC停机)1.3之后，CPU会从输入模块及其它过程映象设备读取所有的输入状态1.4接着下来便到了主循环程序的执行1.4.1主循环执行也是按照语句顺序执行，如图所示，当OB1执行第一个语句CallFB,则此时程序进入所调用FB块顺序执行FB块的语句1.4.2若在所调用的FB块，在某一语句中执行了CallFB/FC，则程序又进入下一级的FC中依次执行块中语句，依此类推1.4.3当调用的下一级FC所有语句执行完成后，程序回到CallFC的这一语句，继续执行后面的语句1.4.4当所Call的FB也执行完成后，程序回到OB1的CallFB处，继续执行后面的语句。
1.4.5直至最后，完成OB1的所有程序，则主循环结束。
1.4.6在OB1执行的过程中，循环中断(如OB35)、故障中断(如OB86)等可以插入执行，执行完成后会回到中断的地方继续主循环的执行。
1.5主循环执行完成后，PLC将过程映象的输出写到输出模块1.6完成1.5的步骤之后一个完整的循环就结束了，此时跳至1.2步骤，重新开始新一循环的监视时间，如此周而复始。
2.程序块类型知道了PLC循环程序如何执行后，我们再来看一看STEP7的程序块有哪些类型2.1用户块用户块包括程序代码和用户数据。
在结构化程序中，一些块循环调用处理，一些块需要时才调用。
2.1.1组织块OB块构成了S7CPU和用户程序的接口。
parator== IN1等于IN2<> IN1不等于IN2> IN1大于IN2< IN1小于IN2>= IN1大于或等于IN2<= IN1小于或等于IN22.整数就是没有小数位都是零的数，即能被1整除的数（如-1,-2,0,1,……）CMP ?I（INT）整数比较CMP ?D (DINT)比较双精度整数CMP ?R (REAL)比较实数3.转换指令概述BCD_I BCD码转换为整数I_BCD 整型转换为BCD码BCD_DI BCD码转换为双精度整数I_DINT 整型转换为长整型DI_BCD 长整型转换为BCD码DI_REAL 长整型转换为浮点型4 计数器指令S_CUD 双向计数器S_CD 降值计数器S_CU 升值计数器---( SC ) 设置计数器线圈•---( CU ) 升值计数器线圈•---( CD ) 降值计数器线圈5.S_CUD 双向计数器`6. S_CU 升值计数器7. S_CD 降值计数器8. ---( SC ) 设置计数器值9. ---( CU ) 升值计数器线圈10. ---( CD ) 降值计数器线圈11. ---(OPN)打开数据块：DB或DI如果想将数据块中的数据读出（如DB和DI），需要通过(OPN)打开数据块后才可读出。
12. ---(JMP)--- 无条件跳转13. ---(JMPN) 若“否”则跳转14. LABEL标号【整型数学运算指令】整型数学运算指令概述说明使用整数运算，您可以对两个整数(16和32位)执行以下运算：•ADD_I 加整数•SUB_I 减整型•MUL_I 乘整型•DIV_I 除整型•ADD_DI 加双精度整数•SUB_DI 减长整型•MUL_DI 乘长整型•DIV_DI 除长整型•MOD_DI 返回分数长整型15. ADD_I 整数加16. SUB_I 整数减17. MUL_I 整数乘18. DIV_I 整数除19. MOD_DI 返回长整数余数20. 浮点运算指令概述IEEE32位浮点数属于REAL数据类型。
第4章 STEP 7 编程软件的使用方法4.1.1 STEP 7概述STEP 7用于S7、M7、C7、WinAC的编程、监控和参数设置，教材基于STEP 7 V5.2版。
STEP 7具有以下功能：硬件配置和参数设置、通信组态、编程、测试、启动和维护、文件建档、运行和诊断功能等。
4.1.2 STEP 7的硬件接口PC/MPI适配器＋RS-232C通信电缆。
计算机的通信卡CP 5611（PCI卡）、CP 5511或CP 5512（PCMCIA 卡）将计算机连接到MPI或PROFIBUS网络。
计算机工业以太网卡CP 1512（PCMCIA卡）或CP 1612（PCI卡）。
STEP 7的授权在软盘中。
STEP 7光盘上的程序AuthorsW用于显示、安装和取出授权。
4.1.4 STEP 7的编程功能1．编程语言基本编程语言：梯形图(LAD)、功能块图(FBD) 和语句表(STL)。
S7-SCL (结构化控制语言) ，S7-GRAPH（顺序功能图语言），S7 HiGraph和CFC。
2．符号表编辑器3．增强的测试和服务功能设置断点、强制输入和输出、多CPU运行(仅限于S7-400)，重新布线、显示交叉参考表、状态功能、直接下载和调试块、同时监测几个块的状态等。
程序中的特殊点可以通过输入符号名或地址快速查找。
4．STEP 7的帮助功能按F1键便可以得到与它们有关的在线帮助。
菜单命令“Help→contents”进入帮助窗口。
4.1.5 STEP 7的硬件组态与诊断功能1．硬件组态（1）系统组态：选择硬件机架，模块分配给机架中希望的插槽；（2）CPU的参数设置；（3）模块的参数设置，可以防止输入错误的数据。
2．通信组态（1）网络连接的组态和显示；（2）设置用MPI 或PROFIBUS-DP连接的设备之间的周期性数据传送的参数。
（3）设置用MPI、PROFIBUS或工业以太网实现的事件驱动的数据传输，用通信块编程。
parator== IN1等于IN2<> IN1不等于IN2> IN1大于IN2< IN1小于IN2>= IN1大于或等于IN2<= IN1小于或等于IN22.整数就是没有小数位都是零的数，即能被1整除的数（如-1,-2,0,1,……）CMP ?I（INT）整数比较CMP ?D (DINT)比较双精度整数CMP ?R (REAL)比较实数3.转换指令概述BCD_I BCD码转换为整数I_BCD 整型转换为BCD码BCD_DI BCD码转换为双精度整数I_DINT 整型转换为长整型DI_BCD 长整型转换为BCD码DI_REAL 长整型转换为浮点型4 计数器指令S_CUD 双向计数器S_CD 降值计数器S_CU 升值计数器---( SC ) 设置计数器线圈•---( CU ) 升值计数器线圈•---( CD ) 降值计数器线圈5.S_CUD 双向计数器`6. S_CU 升值计数器7. S_CD 降值计数器8. ---( SC ) 设置计数器值9. ---( CU ) 升值计数器线圈10. ---( CD ) 降值计数器线圈11. ---(OPN)打开数据块：DB或DI如果想将数据块中的数据读出（如DB和DI），需要通过(OPN)打开数据块后才可读出。
12. ---(JMP)--- 无条件跳转13. ---(JMPN) 若“否”则跳转14. LABEL标号【整型数学运算指令】整型数学运算指令概述说明使用整数运算，您可以对两个整数(16和32位)执行以下运算：•ADD_I 加整数•SUB_I 减整型•MUL_I 乘整型•DIV_I 除整型•ADD_DI 加双精度整数•SUB_DI 减长整型•MUL_DI 乘长整型•DIV_DI 除长整型•MOD_DI 返回分数长整型15. ADD_I 整数加16. SUB_I 整数减17. MUL_I 整数乘18. DIV_I 整数除19. MOD_DI 返回长整数余数20. 浮点运算指令概述IEEE32位浮点数属于REAL数据类型。
