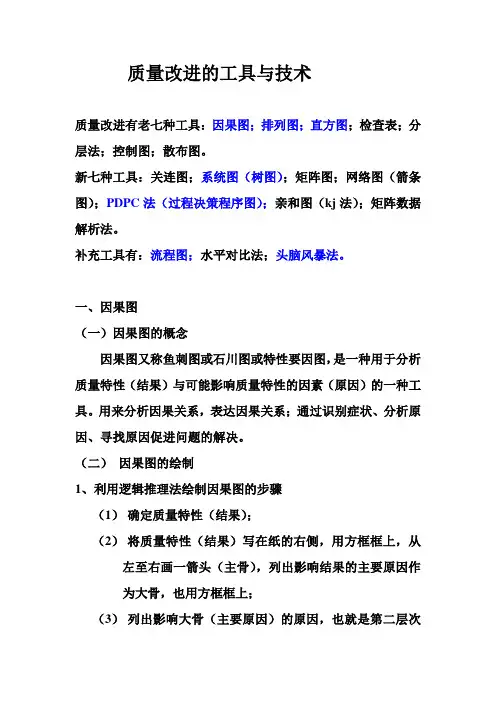

质量改善的工具与技术——七种质量工具.

质量改进的工具与技术质量改进有老七种工具：因果图；排列图；直方图；检查表；分层法；控制图；散布图。

新七种工具：关连图；系统图（树图）；矩阵图；网络图（箭条图）；PDPC法（过程决策程序图）；亲和图（kj法）；矩阵数据解析法。

补充工具有：流程图；水平对比法；头脑风暴法。

一、因果图（一）因果图的概念因果图又称鱼刺图或石川图或特性要因图，是一种用于分析质量特性（结果）与可能影响质量特性的因素（原因）的一种工具。

用来分析因果关系，表达因果关系；通过识别症状、分析原因、寻找原因促进问题的解决。

（二）因果图的绘制1、利用逻辑推理法绘制因果图的步骤（1）确定质量特性（结果）；（2）将质量特性（结果）写在纸的右侧，用方框框上，从左至右画一箭头（主骨），列出影响结果的主要原因作为大骨，也用方框框上；（3）列出影响大骨（主要原因）的原因，也就是第二层次原因，作为中骨；用小骨列出第三层次原因，以此类推；（4）将认为对质量特性（结果）有显著影响的重要原因标出来；（5）在图上记录必要的有关信息（如产品、工序或小组名称、参加人员、日期等）。

它是用逻辑推理法去确定第一层次原因（大骨），第二层次原因（中骨），第三层次原因（小骨）与结果之间的关系，故称“逻辑推理法”。

2、利用发散整理法绘制因果图的步骤（1）确定质量特性；（2）尽可能找出所有可能会影响结果的因素；（3）找出各原因之间的关系，在因果图上以因果关系箭头联接起来；（4）将认为对结果有显著影响的重要因素标出来；（5）在因果图上标上必要的信息。

它的特点是开放式的查找原因（最有效的方法是“头脑风暴法”），然后根据对结果的影响从小骨到中骨再到大骨系统地整理这些原因，形成因果图形状，故称为“发散整理法”。

（三）因果图的注意事项1、绘制因果图的注意事项（1）确定原因应集思广益，以免疏漏；（2）确定原因应尽可能具体；（3）有多少质量特性，就要绘制多少张因果图；（4）验证原因必须要细化，直至能采取措施为止，如分析出的原因不能采取措施，说明原因分析尚未到位。

质量管理七种工具是指在质量管理过程中常用的七种方法和工具，包括流程图、因果图、直方图、散点图、控制图、检查表和Pareto图。

这些工具可以帮助识别问题、分析数据、改进过程，以提高产品或服务的质量。

流程图：用于显示一个或多个输入转化为一个或多个输出的过程中，所需要的步骤顺序和可能分支。

流程图有助于了解和估算一个过程的质量成本。

因果图：也称为鱼骨图或石川图，用于分析问题的根本原因。

通过将问题与可能的原因相关联，可以识别出问题的潜在因素。

直方图：一种特殊的条形图，用于描述集中趋势、分散程度和统计分布形状。

直方图可以直观地展示数据的分布情况。

散点图：显示两个变量之间的关系的图表。

通过散点图的观察和分析，可以发现两个变量之间是否存在相关关系或因果关系。

控制图：用于确定一个过程是否稳定或可预测的绩效。

控制图可以检测到过程的异常波动，从而及时采取措施解决问题。

检查表：用于收集数据的查对清单。

通过检查表，可以对某一特定事项或问题进行逐项检查，以便记录和分析数据。

Pareto图：一种特殊的垂直条形图，用于识别造成大多数问题的少数重要原因。

Pareto图可以帮助企业优先解决关键问题，提高生产效率和质量。

这些工具在质量管理中发挥着重要作用，通过综合运用这些工具，企业可以更好地理解和控制生产过程，提高产品质量，降低生产成本，增强客户满意度和忠诚度。

全面质量管理的常用七种工具要点全面质量管理的常用七种工具所谓全面质量管理常用七种工具，就是在开展全面质量管理活动中，用于收集和分析质量数据，分析和确定质量问题，控制和改进质量水平的常用七种方法。

这些方法不仅科学，而且实用，作为班组长应该首先学习和掌握它们，并带领工人应用到生产实际中。

一、统计分析表法和措施计划表法质量管理讲究科学性，一切凭数据说话。

因此对生产过程中的原始质量数据的统计分析十分重要，为此必须根据本班组，本岗位的工作特点设计出相应的表格。

常用的统计分析表有以下几种，供参考。

１. 不良项目调查表某合成树脂成型工序使用的不良项目调查表如下。

每当发生某种不良时，工人就可在相应的栏目里画上一个调查符号，这样，下班时哪些不良项目发生了多少，立即可知。

２. 零件尺寸频数分布表此表与不良项目调查表属同一类型。

第二栏为零件尺寸的分组，第四栏的“ ”与不良项目调查表中的“正”是相同的符号。

工人每加工完一个零件，经检测后，将所得零件尺寸在第二栏“组距”中找到相应的尺寸组，然后再在第四栏中记录符号，待到下班或完工时，再统计第五栏。

这样的图既直观、又明确、有助于掌握零件尺寸的分布情况。

３. 汽车油漆缺陷统计表该表的特点是直观，而且将每个缺陷的部位表示出来了。

４. 不良原因调查表要分清不良的发生原因，可接设备、操作者、时间等标志进行分层调查，填写不良原因调查表。

下表为调查了甲、乙两位工人5天生产塑料勺不良原因的调查表。

５. 不合格品分类统计分析表下表为某工序同时生产三种规格的轴承，按不良项目分别统计。

表的右侧和下边的合计栏均画作虚线，表示可根据需要取舍。

需要注意的是“尺寸精度”和“旋转精度”作为总目，下面还细分若干细目，这是表格设计的一种技巧，与此对应，下边合计栏也应合理设计。

6. 措施计划表措施计划表，又称对策表。

在制订一个具体的改进措施计划后，所有对策编制成计划表的形式。

下表为某照相机厂生产一种自拍照相机，为了解决自拍质量问题，针对所分析的原因，制订的改进措施计划表。

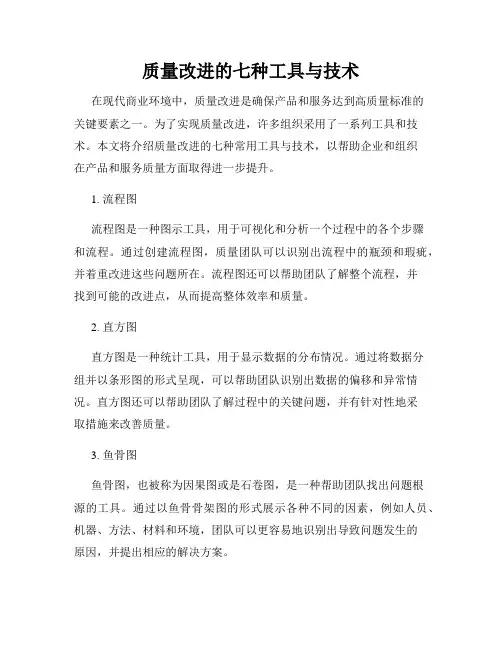

质量改进的七种工具与技术在现代商业环境中，质量改进是确保产品和服务达到高质量标准的关键要素之一。

为了实现质量改进，许多组织采用了一系列工具和技术。

本文将介绍质量改进的七种常用工具与技术，以帮助企业和组织在产品和服务质量方面取得进一步提升。

1. 流程图流程图是一种图示工具，用于可视化和分析一个过程中的各个步骤和流程。

通过创建流程图，质量团队可以识别出流程中的瓶颈和瑕疵，并着重改进这些问题所在。

流程图还可以帮助团队了解整个流程，并找到可能的改进点，从而提高整体效率和质量。

2. 直方图直方图是一种统计工具，用于显示数据的分布情况。

通过将数据分组并以条形图的形式呈现，可以帮助团队识别出数据的偏移和异常情况。

直方图还可以帮助团队了解过程中的关键问题，并有针对性地采取措施来改善质量。

3. 鱼骨图鱼骨图，也被称为因果图或是石卷图，是一种帮助团队找出问题根源的工具。

通过以鱼骨骨架图的形式展示各种不同的因素，例如人员、机器、方法、材料和环境，团队可以更容易地识别出导致问题发生的原因，并提出相应的解决方案。

4. 散点图散点图是一种用于比较两个变量之间关系的图表。

通过在坐标轴上显示不同变量的值，并观察数据点的分布情况，团队可以发现可能存在的相关性或模式。

散点图可以帮助团队识别出可能影响产品质量的关键因素，并针对性地进行改进。

5. 控制图控制图是一种统计工具，用于监控过程中的变异性。

通过绘制数据点的时间序列，并与控制限范围进行比较，团队可以检测出任何异常模式或趋势。

控制图可以帮助团队实时监测过程，并及时采取纠正措施，以确保产品和服务的稳定质量。

6. 五力分析五力分析是一种用于评估市场竞争的工具，并找出企业的竞争优势所在。

通过分析供应商、买家、潜在竞争者、替代品和竞争对手等因素，团队可以更好地了解市场环境，并选择适当的策略来提高产品和服务的质量以增加竞争力。

7. 问卷调查问卷调查是一种用于收集客户反馈和意见的工具。

通过设计有效的调查问卷，并将结果进行统计和分析，团队可以了解客户對产品和服务的满意度及改进建议。

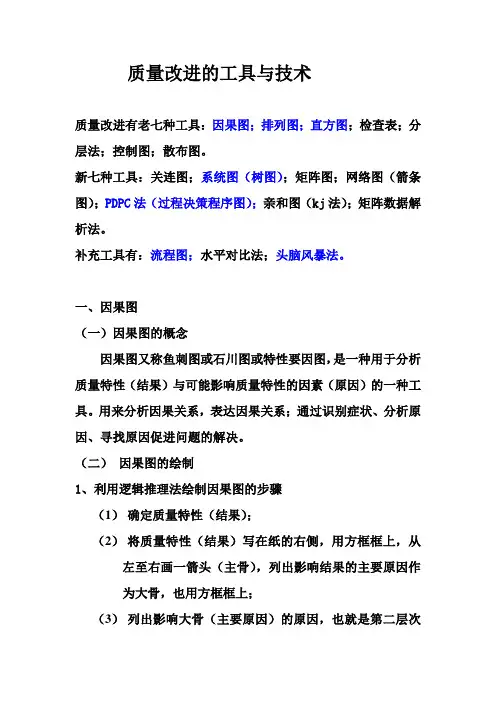

质量改进的工具与技术质量改进有老七种工具：因果图；排列图；直方图；检查表；分层法；控制图；散布图。

新七种工具：关连图；系统图（树图）；矩阵图；网络图（箭条图）；PDPC法（过程决策程序图）；亲和图（kj法）；矩阵数据解析法。

补充工具有：流程图；水平对比法；头脑风暴法。

一、因果图（一）因果图的概念因果图又称鱼刺图或石川图或特性要因图，是一种用于分析质量特性（结果）与可能影响质量特性的因素（原因）的一种工具。

用来分析因果关系，表达因果关系；通过识别症状、分析原因、寻找原因促进问题的解决。

（二）因果图的绘制1、利用逻辑推理法绘制因果图的步骤（1）确定质量特性（结果）；（2）将质量特性（结果）写在纸的右侧，用方框框上，从左至右画一箭头（主骨），列出影响结果的主要原因作为大骨，也用方框框上；（3）列出影响大骨（主要原因）的原因，也就是第二层次原因，作为中骨；用小骨列出第三层次原因，以此类推；（4）将认为对质量特性（结果）有显著影响的重要原因标出来；（5）在图上记录必要的有关信息（如产品、工序或小组名称、参加人员、日期等）。

它是用逻辑推理法去确定第一层次原因（大骨），第二层次原因（中骨），第三层次原因（小骨）与结果之间的关系，故称“逻辑推理法”。

2、利用发散整理法绘制因果图的步骤（1）确定质量特性；（2）尽可能找出所有可能会影响结果的因素；（3）找出各原因之间的关系，在因果图上以因果关系箭头联接起来；（4）将认为对结果有显著影响的重要因素标出来；（5）在因果图上标上必要的信息。

它的特点是开放式的查找原因（最有效的方法是“头脑风暴法”），然后根据对结果的影响从小骨到中骨再到大骨系统地整理这些原因，形成因果图形状，故称为“发散整理法”。

（三）因果图的注意事项1、绘制因果图的注意事项（1）确定原因应集思广益，以免疏漏；（2）确定原因应尽可能具体；（3）有多少质量特性，就要绘制多少张因果图；（4）验证原因必须要细化，直至能采取措施为止，如分析出的原因不能采取措施，说明原因分析尚未到位。

七大工具的价值及应用七大工具是指在质量管理中常用的一组工具和技术，它们被用于解决问题、分析数据和提高质量。

这七大工具包括：流程图、因果图、直方图、散点图、检查表、控制图和Pareto图。

下面将逐个介绍它们的价值和应用。

流程图是将具体的工作流程用图形化的形式表示出来，可以清晰地展示一个过程中的各个步骤、活动及其之间的关系和顺序。

流程图的价值在于它可以帮助人们更好地了解一个过程或系统的工作方式，从而发现其中的不足和改进的机会。

流程图在流程改进和优化中被广泛应用，例如，在生产流程中，可以使用流程图来分析并改善流程中的瓶颈和浪费。

因果图，也称为鱼骨图或石川图，是一种用于分析问题原因和效果之间关系的工具。

通过将问题放在图的左侧，并在右侧的鱼骨分支上列出可能的因素，可以帮助人们确定问题的根本原因。

因果图的价值在于它可以帮助人们更清楚地理解问题，并找到解决问题的方法。

因果图在质量改进、问题分析和决策制定中被广泛应用。

直方图是一种用于展示数据分布情况的图形化工具。

它通过将数据按照一定的间隔分组，并在纵轴上表示频数或频率，可以直观地显示数据的分布特征和变异程度。

直方图的价值在于它可以帮助人们理解数据的分布情况，并识别异常值或偏离正常分布的情况。

直方图在数据分析、检测数据质量和制定策略时被广泛应用。

散点图是一种用于展示两个变量之间关系的图形化工具。

在散点图中，每个数据点表示一个观测值，并在图中的坐标轴上表示两个变量的值。

通过观察散点图的形状和趋势，可以判断两个变量之间是否存在关系，并了解该关系的强度和方向。

散点图的价值在于它可以帮助人们发现数据之间的关联性和趋势，并进行相关性分析和预测。

散点图在市场分析、质量改进和预测模型中被广泛应用。

检查表是一种用于记录数据或观察结果的工具。

它通常包含一系列指示和要求，并提供一个结构化的框架来记录和评估观察到的现象。

检查表的价值在于它可以帮助人们收集和整理数据，提供一种标准化的记录和评估方法，并帮助人们更好地了解和控制过程。
