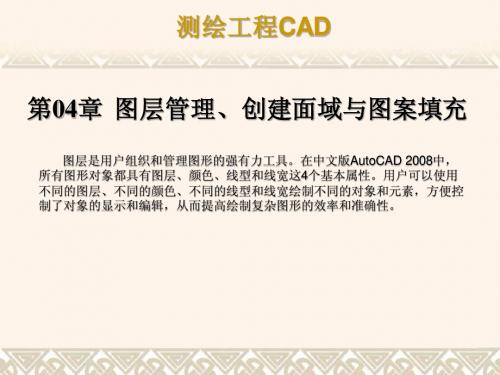

第四章图层管理、创建面域与图案填充4.1 图层的概念与特性图层是AutoCAD 2008中的一个重要概念，特别对于绘制复杂图形，它有着非常重要的实际作用。
充分有效地使用图层功能能够大大降低图形绘制工作中编辑操作的难度，同时也能很好地提高绘图的准确性。
本节将重点介绍图层的概念及其设置。
4.1.1 图层的概念首先我们通过一个实例来理解“层”的概念。
假设现在有5张透明的胶片，在这些胶片上分别绘制了一个城市的房屋、道路、公用设施、公园以及河流。
如果分别看每一张胶片，它们上面绘制的图形对象都具有共性，即同属一类，但都无法对整个城市进行系统的描述。
可如果把它们重叠起来，我们就会看到一张完整的城市地图。
在上面的例子中，我们把城市地图分成了5张图，每张图就是一个层。
这里的层是逻辑意义上的层。
在AutoCAD 2008中，这种逻辑意义上的层就成为图层。
其概念可以表述为：AutoCAD中性质相近或相同，或在逻辑上相关的图形对象集合的载体。
如果用AutoCAD绘制上面例子中的城市地图，我们就可以把每张胶片上的图形对象绘制在同一个图层上，最后把5个图层叠加在一起就构成了整个城市的地图。
当需要单独对某个或某些对象进行修改时，只要屏蔽其他图层，在对象所在的图层上进行编辑就可以了。
这种绘制或编辑操作方式既简明方便，同时又不会影响到其他图层上的对象。
图层是AutoCAD中用来组织图形的重要工具之一，但它本身并不是图形对象。
AutoCAD的所有图形对象都必须绘制在某一个图层上，该图层可以是AutoCAD默认的图层，也可以是用户自己创建的图层。
不同的图层之间是靠不同的图层名来标识和区别的。
另外，AutoCAD还提供了大量图层管理功能，完全可以满足任何用户的绘图需要，而每个图层上的对象数是无限制的。
如果要在某个图层上绘制图形对象，首先要将它设置为当前层。
AutoCAD中有且只有一个当前层，所在的绘图操作均在当前层中进行。
当前层可以理解为所有胶片中最上面的那张，比如要在道路所在的图层上绘制一条道路，就必须把道路所在图层设为当前层，然后再进行绘制。
