液态成型第二章第一节,第二节分析

《材料成形工艺基础》要点第一章金属的液态成形第一节液态成形理论基础1.三种凝固方式（逐层、糊状、中间）及其影响因素（结晶温度范围、温度梯度）2.合金的流动性及其影响因素（合金成分）a)为什么共晶合金的流动性好？3.合金的充型能力对铸件质量的影响（浇不足、冷隔）4.影响充型能力的主要因素（合金的流动性、浇注条件、铸型条件）5.合金收缩的三个阶段（液态、凝固、固态）6.缩孔、缩松产生的原因、规律（逐层：缩孔；糊状：缩松；位置：最后凝固部位）7.缩孔与缩松防止（定向凝固原则；措施：加冒口、冷铁）8.铸造应力产生的原因和种类（热应力、机械应力或收缩应力）9.热应力的分布规律（厚：拉；薄：压）及防止（同时凝固原则）10.铸造残余应力产生的原因（热应力）及消除措施（时效处理）11.铸件变形与裂纹产生的原因（故态收缩，残余应力）12.变形防止办法（同时凝固；反变形；去应力退火）13.热裂纹与冷裂纹的特征第二节液态成形方法1.常用手工造型方法（五种最基本的方法：整模、分模、活块、挖砂、三箱）的特点和应用（重在应用）2.机器造型：实现造型机械化的两个主要方面（紧砂、起模）3.熔模铸造的原理（理解）、特点（理解）和应用。

a)为什么熔模铸件精度高，表面光洁？b)为什么熔模铸造适合于形状复杂的铸件？c)为什么熔模铸造适合于难于加工的合金铸件？4.金属型铸造的原理（理解）、特点（理解）和应用。

a)为什么金属型铸件精度高，表面光洁？b)为什么金属型铸造更适合于非铁合金铸件的生产？5.压力铸造的原理（理解）、特点（理解）和应用。

6.低压铸造的原理（理解）、特点（理解）和应用。

7.离心铸造的原理（理解）、特点（理解）和应用。

第三节液态成形件的工艺设计1.浇注位置的概念及其选择原则（重在理解和应用）2.分型面的选择原则（重在理解和应用）3.铸造成形工艺参数（加工余量、拔模或起模斜度、收缩率）4.铸造工艺图（能用规定的符号和表达方式正确画出）第四节液态成形件的结构设计1.铸件壁厚设计（大于最小壁厚；小于临界壁厚；壁厚均匀；由薄到厚均匀过渡）a)为什么要大于最小壁厚？b)为什么要小于临界壁厚？c)壁厚不均匀会产生什么问题？2.铸件壁间连接（圆角；避免锐角）3.铸件筋条设计（避免十字交叉）4.铸件外形设计和铸件内腔设计（理解；重在应用）5.结构斜度的设计（结构斜度与起模斜度的区别；重在应用）第二章金属的塑性成形第一节塑性成形工艺基础1.常用的六类塑性成形方法（轧制、拉拔、挤压、自由锻、模锻、板料冲压）2.与铸造比较，塑性成形法的最显著的特点（性能好，但形状不能太复杂）3.塑性变形对金属组织和性能的影响（冷变形条件下和热变形条件下；纤维组织及其性能特点）4.金属可锻性的衡量指标（塑性、变形抗力）及影响因素（成分；组织；温度）5.金属加热缺陷（过热、过烧、脱碳、过渡氧化）与碳钢始锻温度（低于固相线200℃）第二节热锻成形工艺1.自由锻基本工序（镦粗、拔长、冲孔、弯曲、切割、扭转）2.自由锻件结构工艺性3.模锻的基本原理（理解）及特点4.胎模锻的概念及特点（理解）第三节板料冲压1.两大类基本工序（分离工序和变形工序）2.冲裁的概念；冲裁变形过程（弹性变形阶段、塑性变形阶段、断裂分离阶段）及冲裁件断面特征（塌角或圆角带；光亮带；断裂带）3.切断的概念4.弯曲变形的特点（内：压；外：拉）；弯曲的质量问题（弯裂；回弹）；弯裂的防止办法（限制最小弯曲半径；弯曲线与纤维方向垂直）；回弹的防止办法（模具角度比弯曲件角度小一个回弹角值）5.拉深的概念；拉深和冲裁工序所使用的凸、凹模之间的区别（间隙大小；圆角）拉深件质量问题（拉裂与起皱）6.拉深系数的概念及计算7.三类冲模的概念四种挤压方式第三章材料的连接成形第一节焊接成形工艺基础1.三大类焊接方法（熔化焊；压焊；钎焊）；2.熔焊的冶金特点（理解）及保证焊接质量的基本措施（保护焊接区；渗加合金元素；脱氧脱硫）；3.焊接接头的概念（焊缝加热影响区）；4.焊接热影响区的概念（焊接过程中，焊缝两侧受焊接热作用而发生组织与性能变化的区域）；5.低碳钢焊接热影响区的组成及其特点（熔合区；粗晶，性能差；过热区：粗晶，性能差；正火区：细晶，性能好；部分相变区：性能稍差）；6.焊接应力与变形产生的原因（局部加热）；7.防止和减少焊接应力的措施（焊前预热；焊接次序；焊后缓冷；焊后去应力退火）；8.焊接变形的形式（收缩变形；角变形；弯曲变形；扭曲变形；波浪变形）；9.防止和减小焊接变形的措施（刚性固定；反变形；焊接次序；焊前预热；焊后缓冷；矫正）；10.焊接缺陷的种类及其检验方法（理解）；第二节焊接方法1.焊条的组成及作用（焊芯和药皮；焊芯：作电极和焊缝的填充金属；药皮：稳定电弧燃烧；保护焊接区；渗加合金元素；脱氧脱硫）；a)为什么焊条药皮中要加脱氧剂？2.两种重要的焊条（J422、J507）；焊条选用原则（重在应用）3.埋弧焊的原理（理解）、特点和应用范围（水平位置焊接长直焊缝；大直径环形焊缝）b)埋弧焊的生产率为什么高于焊条电弧焊？c)埋弧焊与焊条电弧焊相比，为什么可以节省材料？d)埋弧焊为什么不能实现全位置焊接？4.氩弧焊的原理、特点及其应用；5.二氧化碳气体保护焊的原理、特点及其应用（注意与氩弧焊比较理解）e)二氧化碳保护焊时焊丝的成分有何要求，为什么？6.电渣焊的原理（电阻热）及其应用。

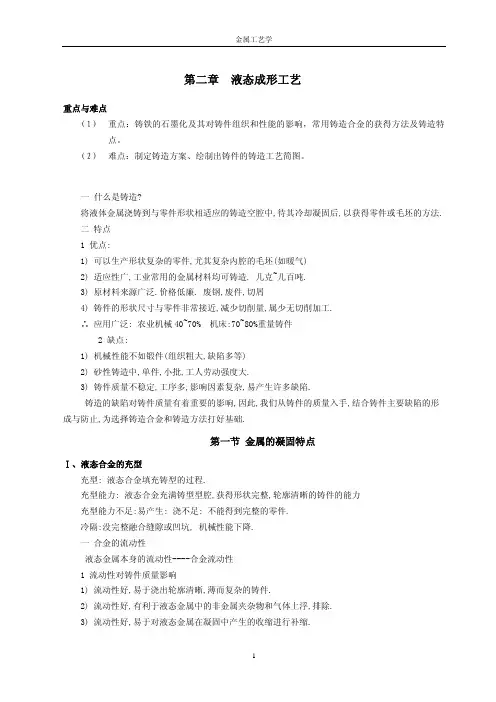

金属工艺学第二章 液态成形工艺重点与难点（1）重点：铸铁的石墨化及其对铸件组织和性能的影响，常用铸造合金的获得方法及铸造特点。

（2）难点：制定铸造方案、绘制出铸件的铸造工艺简图。

一 什么是铸造?将液体金属浇铸到与零件形状相适应的铸造空腔中,待其冷却凝固后,以获得零件或毛坯的方法.二 特点1 优点:1) 可以生产形状复杂的零件,尤其复杂内腔的毛坯(如暖气)2) 适应性广,工业常用的金属材料均可铸造. 几克~几百吨.3) 原材料来源广泛.价格低廉. 废钢,废件,切屑4) 铸件的形状尺寸与零件非常接近,减少切削量,属少无切削加工.∴ 应用广泛: 农业机械40~70% 机床:70~80%重量铸件2 缺点:1) 机械性能不如锻件(组织粗大,缺陷多等)2) 砂性铸造中,单件,小批,工人劳动强度大.3) 铸件质量不稳定,工序多,影响因素复杂,易产生许多缺陷.铸造的缺陷对铸件质量有着重要的影响,因此,我们从铸件的质量入手,结合铸件主要缺陷的形成与防止,为选择铸造合金和铸造方法打好基础.第一节 金属的凝固特点Ⅰ、液态合金的充型充型: 液态合金填充铸型的过程.充型能力: 液态合金充满铸型型腔,获得形状完整,轮廓清晰的铸件的能力充型能力不足:易产生: 浇不足: 不能得到完整的零件.冷隔:没完整融合缝隙或凹坑, 机械性能下降.一 合金的流动性液态金属本身的流动性----合金流动性1 流动性对铸件质量影响1) 流动性好,易于浇出轮廓清晰,薄而复杂的铸件.2) 流动性好,有利于液态金属中的非金属夹杂物和气体上浮,排除.3) 流动性好,易于对液态金属在凝固中产生的收缩进行补缩.12 测定流动性的方法:以螺旋形试件的长度来测定: 如 灰口铁:浇铸温度1300℃ 试件长1800mm.铸钢: 1600℃ 100mm3 影响流动性的因素主要是化学成分:1) 纯金属流动性好:一定温度下结晶,凝固层表面平滑,对液流阻力小2) 共晶成分流动性好:恒温凝固,固体层表面光滑,且熔点低,过热度大.3) 非共晶成分流动性差: 结晶在一定温度范围内进行,初生数枝状晶阻碍液流二 浇注条件1 浇注温度: t↑ 合金粘度下降,过热度高. 合金在铸件中保持流动的时间长,∴ t↑ 提高充型能力. 但过高,易产生缩孔,粘砂,气孔等,故不宜过高2 充型压力: 液态合金在流动方向上所受的压力↑ 充型能力↑如 砂形铸造---直浇道,静压力. 压力铸造,离心铸造等充型压力高.三 铸型条件1 铸型结构: 若不合理,如壁厚小, 直浇口低, 浇口小等 充↓2 铸型导热能力: 导热↑ 金属降温快,充↓ 如金属型3 铸型温度: t↑ 充↑ 如金属型预热4 铸型中气体: 排气能力↑ 充↑ 减少气体来源,提高透气性, 少量气体在铸型与金属液之间形成一层气膜,减少流动阻力,有利于充型.Ⅱ、铸件的凝固和收缩一 铸件的凝固1 凝固方式:铸件凝固过程中,其断面上一般分为三个区: 1—固相区 2—凝固区 3—液相区 对凝固区影响较大的是凝固区的宽窄,依此划分凝固方式.1) 逐层凝固:纯金属,共晶成分合金在凝固过程中没有凝固区,断面液,固两相由一条界限清楚分开,随温度下降,固相层不断增加,液相层不断减少,直达中心.2) 糊状凝固合金结晶温度范围很宽,在凝固某段时间内,铸件表面不存在固体层,凝固区贯穿整个断面,先糊状,后固化.故---3) 中间凝固大多数合金的凝固介于逐层凝固和糊状凝固之间.2 影响铸件凝固方式的因素1) 合金的结晶温度范围范围小: 凝固区窄,愈倾向于逐层凝固如: 砂型铸造, 低碳钢 逐层凝固, 高碳钢 糊状凝固金属工艺学2) 铸件的温度梯度合金结晶温度范围一定时,凝固区宽度取决于铸件内外层的温度梯度.温度梯度愈小,凝固区愈宽.(内外温差大,冷却快,凝固区窄)二 合金的收缩液态合金从浇注温度至凝固冷却到室温的过程中,体积和尺寸减少的现象---.是铸件许多缺陷(缩孔,缩松,裂纹,变形,残余应力)产生的基本原因.1 收缩的几个阶段1) 液态收缩: 从金属液浇入铸型到开始凝固之前. 液态收缩减少的体积与浇注温度质开始凝固的温度的温差成正比.2) 凝固收缩: 从凝固开始到凝固完毕. 同一类合金,凝固温度范围大者,凝固体积收缩率大.如: 35钢,体积收缩率3.0%, 45钢 4.3%3) 固态收缩: 凝固以后到常温. 固态收缩影响铸件尺寸,故用线收缩表示.2 影响收缩的因素1) 化学成分: 铸铁中促进石墨形成的元素增加,收缩减少. 如: 灰口铁 C, Si↑,收↓,S↑ 收↑.因石墨比容大,体积膨胀,抵销部分凝固收缩.2) 浇注温度: 温度↑ 液态收缩↑3) 铸件结构与铸型条件铸件在铸型中收缩会受铸型和型芯的阻碍.实际收缩小于自由收缩.∴ 铸型要有好的退让性.3 缩孔形成在铸件最后凝固的地方出现一些空洞,集中—缩孔. 纯金属,共晶成分易产生缩孔*产生缩孔的基本原因: 铸件在凝固冷却期间,金属的液态及凝固受缩之和远远大于固态收缩.4 影响缩孔容积的因素(补充)1) 液态收缩,凝固收缩 ↑ 缩孔容积↑2) 凝固期间,固态收缩↑,缩孔容积↓3) 浇注速度↓ 缩孔容积↓4) 浇注速度↑ 液态收缩↑ 易产生缩孔5 缩松的形成由于铸件最后凝固区域的收缩未能得到补足,或者,因合金呈糊状凝固,被树枝状晶体分隔开的小液体区难以得到补缩所至.1) 宏观缩松肉眼可见,往往出现在缩孔附近,或铸件截面的中心.非共晶成分,结晶范围愈宽,愈易形成缩松.2) 微观缩松凝固过程中,晶粒之间形成微小孔洞---凝固区,先形成的枝晶把金属液分割成许多微小孤立部分,冷凝时收缩,形成晶间微小孔洞. 凝固区愈宽,愈易形成微观缩松,对铸件危害不大,故不列为缺陷,但对气密性,机械性能等要求较高的铸3件,则必须设法减少.(先凝固的收缩比后凝固的小,因后凝固的有液,凝,固三个收缩,先凝固的有凝,固二个收缩区----这也是形成微观缩松的基本原因.与缩孔形成基本原因类似)6 缩孔,缩松的防止办法基本原则: 制定合理工艺—补缩, 缩松转化成缩孔.顺序凝固: 冒口—补缩同时凝固: 冷铁—厚处. 减小热应力,但心部缩松,故用于收缩小的合金. 安置冒口,实行顺序凝固,可有效的防止缩孔,但冒口浪费金属,浪费工时,是铸件成本增加.而且,铸件内应力加大,易于产生变形和裂纹.∴主要用于凝固收缩大,结晶间隔小的合金. 非共晶成分合金,先结晶树枝晶,阻碍金属流动,冒口作用甚小. 对于结晶温度范围甚宽的合金,由于倾向于糊状凝固,结晶开始之后,发达的树枝状骨状布满整个截面,使冒口补缩道路受阻,因而难避免显微缩松的产生.显然,选用近共晶成分和结晶范围较窄的合金生产铸件是适宜的.铸造内应力,变形和裂纹凝固之后的继续冷却过程中,其固态收缩若受到阻碍,铸件内部就发生内应力,内应力是铸件产生变形和裂纹的基本原因.(有时相变膨胀受阻,负收缩)一 内应力形成1 热应力: 铸件厚度不均,冷速不同,收缩不一致产生.塑性状态: 金属在高于再结晶温度以上的固态冷却阶段,受力变形,产生加工硬化,同时发生的再结晶降硬化抵消,内应力自行消失.(简单说,处于屈服状态,受力—变形无应力)弹性状态: 低于再结晶温度,外力作用下,金属发生弹性变形,变形后应力继续存在.举例: a) 凝固开始,粗 细处都为塑性状态,无内应力∵两杆冷速不同,细杆快,收缩大,∵受粗杆限制,不能自由收缩,相对被拉长,粗杆相对被压缩,结果两杆等量收缩.b) 细杆冷速大,先进如弹性阶段,而粗杆仍为塑性阶段,随细杆收缩发生塑性收缩,无应力.c) 细杆收缩先停止,粗杆继续收缩,压迫细杆,而细杆又阻止粗杆的收缩,至室温, 粗杆受拉应力(+),(-)由此可见,各部分的温差越大,热应力也越大,冷却较慢的部分形成拉应力,冷却较快的部分形成压应力.预防方法: 1 壁厚均匀 2 同时凝固—薄处设浇口,厚处放冷铁优点: 省冒口,省工,省料缺点: 心部易出现缩孔或缩松,应用于灰铁锡青铜,因灰铁缩孔、缩松倾向小，锡青铜糊状凝固，用顺序凝固也难以有效地消除其显微缩松。

液态成型工艺课程设计引言液态成型工艺是一种常见的制造工艺，广泛应用于汽车、航空航天、电子等行业。

液态成型工艺是指通过将材料加热至液态，然后注入模具中，通过冷却和固化获得所需形状的方法。

本文将介绍液态成型工艺的基本原理、常见的液态成型工艺和其优缺点，并针对一种特定的产品设计一个液态成型工艺课程。

液态成型工艺的基本原理液态成型工艺是通过将材料加热至液态来实现材料成形的工艺。

一般情况下，常用的液态成型材料包括塑料、金属和陶瓷等。

液态成型工艺的基本原理是将材料加热至液态，然后注入模具中，通过冷却和固化使材料获得所需的形状。

液态成型工艺具有成本低、生产效率高、生产周期短的优点。

常见的液态成型工艺注塑成型注塑成型是一种常见的液态成型工艺，适用于塑料材料的制造。

注塑成型的工艺过程包括：将塑料颗粒加热至液态，然后通过注射机将液态塑料注入模具中，通过冷却和固化使塑料成型。

注塑成型具有成本低、生产效率高、生产周期短的优点，广泛应用于汽车零部件、电子产品外壳等领域。

压铸成型压铸成型是一种常见的液态金属成型工艺，适用于铝、镁等金属材料的制造。

压铸成型的工艺过程包括：将金属加热至液态，然后通过压铸机将液态金属注入模具中，通过冷却和固化使金属成型。

压铸成型具有成本低、生产效率高、生产周期短的优点，广泛应用于汽车发动机零部件、电子器件外壳等领域。

熔融成型熔融成型是一种常见的液态陶瓷成型工艺，适用于陶瓷材料的制造。

熔融成型的工艺过程包括：将陶瓷粉末加热至液态，然后通过注射机将液态陶瓷注入模具中，通过冷却和固化使陶瓷成型。

熔融成型具有成本低、生产效率高、生产周期短的优点，广泛应用于陶瓷器具、陶瓷零部件等领域。

液态成型工艺课程设计课程目标本液态成型工艺课程的目标是培养学生对液态成型工艺的基本原理和常见工艺的了解，以及掌握液态成型工艺在产品设计和制造中的应用能力。

通过本课程的学习，学生将能够独立完成一个液态成型产品的设计和制造。

课程内容第一章：液态成型工艺概述•液态成型工艺的定义和分类•液态成型工艺的优缺点及应用领域•液态成型工艺与传统加工方法的比较第二章：注塑成型工艺•注塑成型工艺的基本原理和流程•注塑成型机的结构和工作原理•注塑成型工艺中的关键技术和操作要点第三章：压铸成型工艺•压铸成型工艺的基本原理和流程•压铸机的结构和工作原理•压铸成型工艺中的关键技术和操作要点第四章：熔融成型工艺•熔融成型工艺的基本原理和流程•熔融成型机的结构和工作原理•熔融成型工艺中的关键技术和操作要点第五章：液态成型工艺在产品设计中的应用•液态成型工艺在产品设计中的优势和局限性•液态成型工艺与产品设计的关系•液态成型工艺在不同行业的实际应用案例课程教学方法本液态成型工艺课程采用理论教学与实践教学相结合的教学方法。
