光纤冷接子操作手册
（工具：光缆切割刀、光缆剥皮钳、3M 2501压接板、酒精）
1、将2529冷接子固定在2501压接板卡槽内；
2、开剥第一根光纤，保留裸纤40-50mm；
3、使用酒精棉清洁裸纤；
4、用光缆切割刀切割裸纤至12.5mm;(可以使用压接板上的切割长度
计，检查切割长度是否合适)
5、切割完成后，将光纤放入海绵夹持器中固定；
6、将光纤沿对准导槽插入冷接子内，直至遇到阻力，再拉过来一点，
使光纤微弯；
7、同上步骤，开剥、清洁、切割第二根光纤；
8、按步骤6将第二根光纤沿另一端的对准导槽引入冷接子内，直至
遇到阻力；第一根光纤由于受到第二根光纤的推力会向后移动；
9、此时推回第一根光纤，第二根光纤也会移动；
10、压下压接板使冷接子上盖盖紧。
11、重复开启
（1）将配套的开启片上的突起插入冷接子的小卡槽内；
（2）用两个手指按住冷接子的两侧，用另一只手向下扳动开启片，将冷接子上盖顶起。

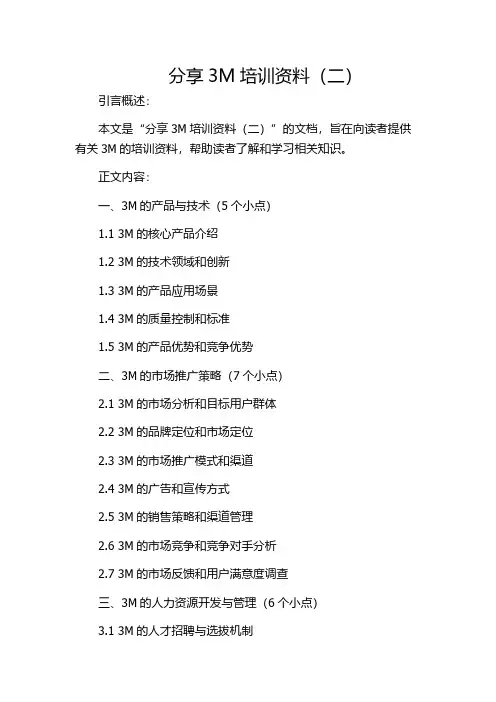

分享3M培训资料（二）引言概述：本文是“分享3M培训资料（二）”的文档，旨在向读者提供有关3M的培训资料，帮助读者了解和学习相关知识。
正文内容：一、3M的产品与技术（5个小点）1.1 3M的核心产品介绍1.2 3M的技术领域和创新1.3 3M的产品应用场景1.4 3M的质量控制和标准1.5 3M的产品优势和竞争优势二、3M的市场推广策略（7个小点）2.1 3M的市场分析和目标用户群体2.2 3M的品牌定位和市场定位2.3 3M的市场推广模式和渠道2.4 3M的广告和宣传方式2.5 3M的销售策略和渠道管理2.6 3M的市场竞争和竞争对手分析2.7 3M的市场反馈和用户满意度调查三、3M的人力资源开发与管理（6个小点）3.1 3M的人才招聘与选拔机制3.2 3M的培训与发展计划3.3 3M的绩效管理和激励机制3.4 3M的员工福利和员工关系管理3.5 3M的多元文化和国际化管理3.6 3M的人力资源可持续发展战略四、3M的社会责任与可持续发展（8个小点）4.1 3M的社会责任理念和价值观4.2 3M的环境保护和资源节约措施4.3 3M的社区支持和公益活动4.4 3M的员工志愿者活动和社会贡献4.5 3M的可持续创新和绿色产品4.6 3M的供应链管理和合规要求4.7 3M的商业伦理和道德标准4.8 3M的可持续发展战略和目标五、3M的未来发展展望（5个小点）5.1 3M的战略规划和市场趋势分析5.2 3M的研发和创新投入5.3 3M的国际化战略和扩张计划5.4 3M的企业文化和价值观5.5 3M的未来发展挑战和机遇总结：通过本文的阐述，读者可以了解到3M公司的产品与技术、市场推广策略、人力资源开发与管理、社会责任与可持续发展以及未来发展展望等方面的内容。
希望这些培训资料可以帮助读者更好地了解和应用3M相关知识，并在自己的工作和学习中取得更好的成果。
分享3M培训资料（一）引言：本文旨在分享一些3M培训资料，帮助读者了解3M公司及其在不同领域的培训内容。
以下将分为五个大点详细介绍这些资料，涵盖了3M公司的产品培训、技术培训、销售培训、领导力培训以及团队培训等方面。
正文：1. 产品培训- 了解3M公司的核心产品线和特点- 掌握3M产品的正确使用和维护方法- 学习如何根据客户需求进行产品推销和市场定位- 熟悉3M产品的市场竞争情况和销售策略- 学习解决3M产品常见问题的方法和技巧2. 技术培训- 理解3M公司的核心技术和创新能力- 学习如何应用新技术和材料解决实际问题- 掌握3M技术的实验和测试方法- 探索3M公司在不同领域的技术领先地位- 学习如何进行技术推广和知识普及3. 销售培训- 掌握3M销售流程和销售技巧- 学习如何进行客户拜访和需求分析- 熟悉销售谈判和合同签订的流程- 学习客户关系的管理和维护方法- 探讨市场营销战略和销售目标的设定4. 领导力培训- 培养3M公司的领导者和管理者- 学习有效的团队协作和沟通技巧- 探索3M企业文化和价值观- 学习领导决策和问题解决的方法- 培养创新和变革的领导力5. 团队培训- 加强团队合作和配合能力- 学习如何激发团队成员的积极性和创造力- 了解团队的角色分工和目标设定- 学习团队项目管理和进度控制的方法- 培养团队的问题解决和冲突管理能力总结：通过分享3M公司的培训资料，读者可以全面了解和掌握3M公司在产品、技术、销售、领导力和团队等方面的培训内容。
这些资料将帮助读者提升自己的专业技能和职业能力，为个人和企业的发展带来更多机遇和挑战。
通过不断学习和实践，读者可以在职业道路上取得更大的成就和进步。
目录光纤冷接头安装环节........................................................................................错误!未定义书签。
1.产品介绍 (1)2.冷接工具准备 (2)3.操作环节 (2)4.反复启动9光纤冷接头安装环节以3M品牌的光纤冷接头型号: 8812 TLC 产品名称: FC单模光纤连接器（光纤冷接头）为例说明:1.产品介绍3M TLC-FC连接器头使用机械接续技术, 可以在现场速将3mm尾纤和FRP光纤入户8字皮线光缆（2mm*3mm）成端成标准FC型连接插头。
3M FC冷接头操作简朴, 具有良好的抗拉力性能, 同时可以反复启动使用, 而不需要更换任何部件, 大大结约了光纤端接成本。
2.冷接工具准备①酒精②无纺布③光纤切割刀④记号笔⑤剥线钳⑥剪刀⑦适配器（3M冷接头自带）⑧反复启动工具（3M冷接头自带）⑨3M FC 冷接头共9样产品3.操作环节3.1.打开冷接头的包装, 共有3个部件: 1.主体2.尾帽3.外壳。
保存3M冷接子的外包装, 以备后续使用3.2.将外壳和尾帽依次套入3mm尾纤或FRP光纤入户皮线光缆3.3.将外护套剥除约6cm（请保存3mm尾纤中的凯夫拉并临时向后折）3.4.去除900μm紧护套至外护套剥离处3.5.根据包装袋上的图示, 用记号笔在离外护套剥离处24mm的位置做标记, 标记在250μm涂覆层上3.6.从24mm标记处剥除涂覆层, 并用蘸酒精无纺棉清洁光纤3.7、将3mm尾纤或FRP入户皮线光缆放置于切割适配器内, 外护套剥离处与适配器内底部的标线对齐.注意有些切割刀并不合用于3M 切割适配器, 有时这一步可以直接把光纤放入切割刀进行切割。
3.8、将3M切割适配器放置于切割刀适配器槽内, 进行光纤切割3.9、从切割适配器中取出切割好的光纤, 并与包装袋上的图示进行对比, 确认长度符合规定3.10、将光纤切割好的光纤插入冷接头主体, 注意将凯夫拉整理在背面3.11.当3mm尾纤或FRP入户皮线光缆的外皮到达光缆限位处时, 停止进一步插入。

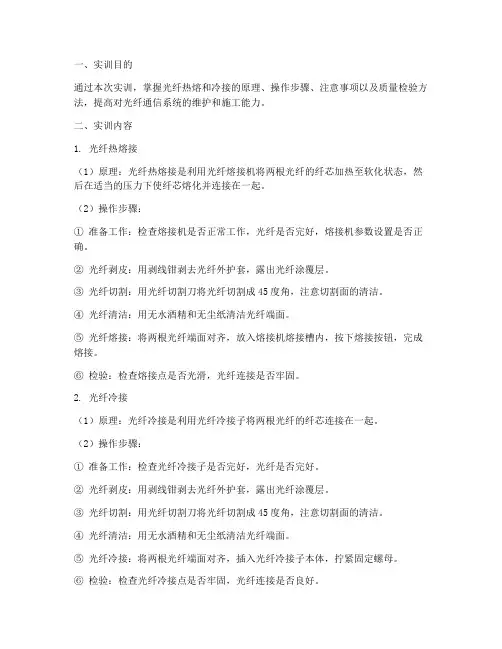

一、实训目的通过本次实训，掌握光纤热熔和冷接的原理、操作步骤、注意事项以及质量检验方法，提高对光纤通信系统的维护和施工能力。
二、实训内容1. 光纤热熔接（1）原理：光纤热熔接是利用光纤熔接机将两根光纤的纤芯加热至软化状态，然后在适当的压力下使纤芯熔化并连接在一起。
（2）操作步骤：① 准备工作：检查熔接机是否正常工作，光纤是否完好，熔接机参数设置是否正确。
② 光纤剥皮：用剥线钳剥去光纤外护套，露出光纤涂覆层。
③ 光纤切割：用光纤切割刀将光纤切割成45度角，注意切割面的清洁。
④ 光纤清洁：用无水酒精和无尘纸清洁光纤端面。
⑤ 光纤熔接：将两根光纤端面对齐，放入熔接机熔接槽内，按下熔接按钮，完成熔接。
⑥ 检验：检查熔接点是否光滑，光纤连接是否牢固。
2. 光纤冷接（1）原理：光纤冷接是利用光纤冷接子将两根光纤的纤芯连接在一起。
（2）操作步骤：① 准备工作：检查光纤冷接子是否完好，光纤是否完好。
② 光纤剥皮：用剥线钳剥去光纤外护套，露出光纤涂覆层。
③ 光纤切割：用光纤切割刀将光纤切割成45度角，注意切割面的清洁。
④ 光纤清洁：用无水酒精和无尘纸清洁光纤端面。
⑤ 光纤冷接：将两根光纤端面对齐，插入光纤冷接子本体，拧紧固定螺母。
⑥ 检验：检查光纤冷接点是否牢固，光纤连接是否良好。
三、实训结果与分析1. 光纤热熔接结果分析本次实训中，光纤热熔接操作顺利，熔接点光滑，连接牢固，接续损耗符合要求。
2. 光纤冷接结果分析本次实训中，光纤冷接操作顺利，光纤冷接点牢固，连接良好，接续损耗符合要求。
四、实训体会1. 光纤热熔接和冷接是光纤通信系统中常用的两种连接方式，具有操作简便、接续损耗小、连接牢固等优点。
2. 在进行光纤热熔接和冷接操作时，应注意光纤的清洁和切割质量，确保连接效果。
3. 熔接机参数设置和光纤冷接子选择对连接质量有很大影响，需根据实际情况进行调整。
4. 实训过程中，要严格遵守操作规程，确保安全。
五、实训总结通过本次实训，掌握了光纤热熔接和冷接的操作方法，提高了对光纤通信系统的维护和施工能力。

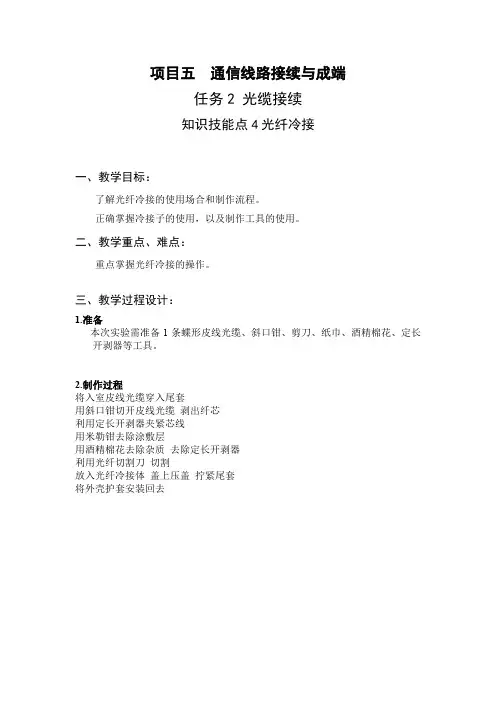

项目五通信线路接续与成端
任务2 光缆接续
知识技能点4光纤冷接
一、教学目标：
了解光纤冷接的使用场合和制作流程。
正确掌握冷接子的使用，以及制作工具的使用。
二、教学重点、难点：
重点掌握光纤冷接的操作。
三、教学过程设计：
1.准备
本次实验需准备1条蝶形皮线光缆、斜口钳、剪刀、纸巾、酒精棉花、定长开剥器等工具。
2.制作过程
将入室皮线光缆穿入尾套
用斜口钳切开皮线光缆剥出纤芯
利用定长开剥器夹紧芯线
用米勒钳去除涂敷层
用酒精棉花去除杂质去除定长开剥器
利用光纤切割刀切割
放入光纤冷接体盖上压盖拧紧尾套
将外壳护套安装回去。
