光纤冷接步骤及注意事项
光纤冷接的步骤主要包括以下五个部分：
1. 剥除：将冷接子尾管旋下，再将光纤穿入尾管，用开剥器将PVC层剥下，同时切断加强筋。
再使用光纤剥线钳最小的孔径清除涂覆层。
2. 清洁：用蘸有无水酒精的无纺布清洁裸纤。
3. 切：将光纤夹具连同光纤，在光纤切割刀的夹具座上进行切割。
4. 冷接：将光纤穿入冷接子本体。
5. 测试：用光纤测试笔来测试导通状态。
在光纤冷接过程中，需要注意以下事项：
1. 确保操作环境清洁，避免灰尘对光纤造成污染。
2. 确保光纤切割端面平整，选择合适的切割刀和夹具，以及调查整切割刀刀片使其处在最佳状态。
3. 切割的光纤长度要精准，光纤长度不够或过长都可能影响冷接效果。
光纤长度不够会导致端面之间存在间隙，增加成端损耗；光纤过长则会造成端面压力过大，引起光纤端面损坏。
4. 在光纤冷接过程中，应小心操作，避免使皮线光缆扭到、拉线受力、弯度过小或扎线受力等情况，以免对皮线光缆造成损坏。
总之，光纤冷接是一项技术活，需要仔细操作，遵循正确的步骤和注意事项，以确保冷接质量和效果。
光纤冷接子操作手册
（工具：光缆切割刀、光缆剥皮钳、3M 2501压接板、酒精）
1、将2529冷接子固定在2501压接板卡槽内；
2、开剥第一根光纤，保留裸纤40-50mm；
3、使用酒精棉清洁裸纤；
4、用光缆切割刀切割裸纤至12.5mm;(可以使用压接板上的切割长度
计，检查切割长度是否合适)
5、切割完成后，将光纤放入海绵夹持器中固定；
6、将光纤沿对准导槽插入冷接子内，直至遇到阻力，再拉过来一点，
使光纤微弯；
7、同上步骤，开剥、清洁、切割第二根光纤；
8、按步骤6将第二根光纤沿另一端的对准导槽引入冷接子内，直至
遇到阻力；第一根光纤由于受到第二根光纤的推力会向后移动；
9、此时推回第一根光纤，第二根光纤也会移动；
10、压下压接板使冷接子上盖盖紧。
11、重复开启
（1）将配套的开启片上的突起插入冷接子的小卡槽内；
（2）用两个手指按住冷接子的两侧，用另一只手向下扳动开启片，将冷接子上盖顶起。
光纤冷接简单方法光纤冷接是一种常用的光纤连接方式，它通过冷焊技术将两根不同光纤的端面连接在一起，从而实现光信号的传输。
光纤冷接具有连接可靠、传输损耗小、稳定性好等优点，因此在光纤通信、光纤传感、光纤仪器等领域被广泛应用。
光纤冷接的准备工作非常重要。
首先，需要准备好一根光纤连接器、光纤切割工具、光纤研磨机等材料和设备。
其次，需要确保操作环境干净、整洁，以防止灰尘和杂质的进入影响光纤的连接质量。
接下来，我们将介绍一种简单的光纤冷接方法。
步骤一：光纤切割首先，需要使用光纤切割工具将待连接的两根光纤分别切割成需要的长度。
在切割时，需要保持切割面平整、垂直，并且确保光纤的纤芯和光纤套之间没有杂质。
步骤二：光纤研磨在切割完毕后，需要使用光纤研磨机对光纤的切割面进行研磨处理。
研磨的目的是去除切割时可能产生的毛刺和不平整，并且确保切割面的光洁度和垂直度。
步骤三：连接两根光纤将研磨后的两根光纤分别插入光纤连接器的适配器中，然后用力推入，直到两根光纤的末端完全插入连接器。
在插入过程中，需要确保光纤和连接器之间没有杂质和空隙，并且保持插入的方向正确。
步骤四：加热熔化将连接好的光纤连接器放入光纤熔接机中，进行加热和熔化处理。
在加热过程中，可以通过观察加热指示灯的状态来掌握加热的进程。
当指示灯由红色变为绿色时，表示加热完成。
步骤五：冷却固化加热和熔化之后，需要将光纤连接器从熔接机中取出，放置于冷却架上进行冷却和固化。
在冷却固化过程中，需要保持连接器的位置稳定，避免震动和干扰。
最后，将连接好的光纤冷接部分进行检查和测试。
可以使用光源和光功率计来测试连接的损耗和传输性能。
如果测试结果符合要求，说明光纤冷接成功；如果测试结果不符合要求，则需要重新进行连接操作。
总结而言，光纤冷接是一种简单而有效的光纤连接方式。
通过事先做好准备工作，并严格按照步骤进行操作，可以实现光纤的可靠连接。
然而，由于光纤冷接过程中需要使用到专业设备和工具，因此在实际操作中建议请专业人士或有经验的技术人员进行。
FTTH光纤冷接规范
1、准备好光纤连接器
2、皮线光缆末端处理，留4.5cm，在光缆末端剪出裂口，撕开光缆护套，剪断两侧护套，剪断黄色芯线，请勿损伤蓝芯线，保证光缆切口平整。
3、安装护套把持夹具，注意将光缆压紧，务使其突起。
注意：在将皮线光缆安装到FA夹具时，将护套把持夹具前端顶住FA 夹具，勿留缝隙，合上盖子。
4、安放到机械式剥套钳上
5、去除芯线涂覆，勿留缝隙
6、用沾有无水酒精的纱布，数次擦拭光纤，去除涂覆屑确认光纤未受损伤，可用手指数次抚拭光纤上端，确认光纤没有折断。
7、切断光纤：FA夹具前端不留缝隙地顶住切割刀，合上盖子，推动滑块
8、插入光纤：护套把持夹具搭在辅助夹具后端，缓慢推进护套把持夹具，同时注意保证光纤前端插入到孔中，向前推入，直到发出喀嚓的声音
9、用钳子去除捆扎带，注意切口，拔下连接器上的楔片
10、确认光纤发生适度弯曲，合上盖子，冷接完成。
光纤冷接步骤
嘿，朋友们！今天咱就来讲讲光纤冷接那些事儿。
你知道吗，就好像搭积木一样，光纤冷接也有它自己一套独特的步
骤呢！首先得准备好工具，就像战士上战场得拿好武器一样。
咱得有
光纤切割刀、冷接子这些宝贝。
然后就开始剥光纤外皮啦，这就好比给光纤脱衣服，得小心翼翼的，可别伤着它里面的“芯”呀！接着用酒精擦擦，给它来个干净的洗礼。
切割光纤的时候可重要啦，得切得整整齐齐的，就像切豆腐一样，
不能歪七扭八的。
你想想，如果切得不好，那后面还怎么好好连接呀，信号不得七拐八弯的呀！
把切好的光纤插进冷接子里，这就像是给光纤找了个安稳的家。
插
的时候要对准咯，不能马马虎虎的。
哎呀，这一步一步的，不就像走迷宫一样嘛，得一步一步走对了才
能到达终点。
这光纤冷接啊，也是个精细活儿，容不得半点马虎。
你说这光纤冷接是不是很神奇呀？就靠着这些步骤，就能让光信号
乖乖地沿着光纤跑，把信息准确无误地传达到目的地。
这就好像是在
给光修了一条高速公路，让它能畅通无阻地行驶。
咱可别小看了这些步骤哦，每个环节都关乎着最后信号的质量呢！要是哪一步没做好，那可就麻烦啦，就像链条断了一环，整个系统都可能出问题。
所以呀，在做光纤冷接的时候，咱得打起十二分的精神，认真对待每一个步骤。
就像对待宝贝一样，精心呵护，才能让它发挥出最大的作用。
总之呢，光纤冷接这事儿，说简单也不简单，说难也不难，关键是得用心去做。
朋友们，你们记住这些步骤了吗？下次遇到光纤冷接的时候，可别犯迷糊哦！。
光纤冷接方法
光纤冷接是指在光纤连接过程中，不使用热源进行熔接的方法。
以下是常见的光纤冷接方法：
1. 机械式冷接法：通过机械装置将两根光纤精确对准，并使用机械夹持或机械连接器进行固定，实现光纤冷接。
2. 断纤式冷接法：将一根待连接的光纤与另一根光纤的端面用机械切割或研磨，将两根光纤的断面直接放在一起，通过机械夹持或机械连接器进行固定。
3. 光纤间隙法：将两个光纤的端面对准，并在两个光纤端面之间留出一个微小间隙，然后通过光胶或胶水填充间隙，形成光纤冷接。
4. 光学粘接法：使用透明粘合剂或光胶将两个光纤的端面粘接在一起，形成光纤冷接。
粘合剂或光胶通常具有与光纤相近的折射率，以确保光信号的传输准确性。
这些光纤冷接方法各有优缺点，选择适当的方法取决于具体的应用需求和要求。
在实际操作中，需要严格控制光纤的表面质量和对准精度，以确保冷接后的连接质量和稳定性。
光纤头怎么接线
虽然一般要接光纤的话都会有专业师傅的帮忙，但是如果家里突然需要重新接，比较紧急需要马上完成，那么自己的光纤头怎么接线呢，下面就来学习一下吧。
光纤头怎么接线：
1、首先我们使用小刀刮开外面的保护层。
2、第一层是颜色，第二层是包裹物，刮到第三层的光纤停手。
3、然后我们使用湿纸巾将光纤轻轻擦干净。
4、接着打开准备好的光纤冷接子蓝色盖子。
5、随后我们将光纤插入到光纤冷接子中，如图所示。
6、插的时候慢一点，看到里面的光纤弯了就可以停了，之后拧紧
螺帽。
7、最后只要将开关推到“off”就能完成光纤接头了。
皮线光纤，4芯光缆冷接法
1、首先要有冷接套装（红光笔，光衰测试仪，切割刀，标尺，冷接头，等等。
这些缺一不可）看图。
2、布纤，布线的时候线尽量不要打折，尤其是皮线光钎（如果做监控用，两端要有视频收发器，自带光接口的交换机除外）
3、开始冷接-先用剥线钳把光钎和钢丝分离（皮线使用剥线器一下就好了）
然后慢慢剥出光钎芯（4芯光缆两边留一个颜色其他3根全部从根部掰断）
把涂膜层剥掉，用酒精棉搽干净
放到标尺上（买冷接头的时候给送的）
连同标尺一起放到切割刀上，切割出标准长度（光钎切割刀一般自带标尺，那个是溶接光钎用的，我们今天说的是冷接所以要把他自带的标尺卸掉）
套进冷接头，卡紧尾部（这里不能放视频文件，具体操作可以度娘）。
4、测试光衰，接好以后就需要测试光衰了，要使用到光衰测试仪和红光笔
如果你是新手，这个步骤是必须要做的，让帮手在光钎的一段看纤芯（光线必须要暗一些，才能看的清楚），领一段的光钎芯插进红光笔里，放射红光，看对面的帮手是否能够看到，能看到，说明光钎布线没问题，直接插进收发器里等待最后验收结果如果看不到，就说明冷接头和线这方面有问题，需要把冷接头重新做，让帮手在对面看光纤玻璃心（一般光钎芯在冷接头里有一段是路在外面的），不看冷接头.
最后验收，监控室有画面那就OK了，没有画面，那往下看有没有画面。
如果是网络摄像头，看一下录像机里有没有添加摄像头。
带你了解光纤，学一学自己就可以动手制作光纤冷接子
光纤构成
皮线光缆分为室内单芯或双芯、两钢单芯或双芯、三钢单芯或双芯等规格，这里说的是家装所用，并非主干线路所用大纤芯光缆。
皮线光缆冷接头冷接工艺简单，但损耗也大，易于操作，成本能节约不少，一般单价在0.5元左右到12元不等，而熔接则需要昂贵的熔接机和一台精密切割刀，熔接单价也不低，目前市场价是10元一芯。
冷接虽然会出现损耗过大的情况，但是冷接熟练的老宽带人，是真的可以做到无损耗冷接。
工作速度快，成本低，关键是便捷携带。
而熔接机价格昂贵，体型较大，真担心弄丢了。
带着身体累、心理压力还大，不带就没法工作。
光纤冷接头制作
冷接工具：
1. 剥线钳
2. 米勒钳
3. 切割刀
4. 定长器
5. 酒精、无尘纸
6. 光纤冷接子
除以上，宽带安装人员必备工具：
1. 红光笔
2. 光功率计
3.寻线仪
4.水晶钳
光纤制作完成后，将进行质量检验：1.用红光笔进行收发光验收；
2.接入资源端口，利用光功率计进行测试对比验收。
最后介绍下分光器损耗值
常用 1: 4 分光器损耗7.5db
1: 8 分光器损耗10.6db
1: 16 分光器损耗13.8db
1: 32 分光器损耗17.0db
1: 64 分光器损耗20.5db
冷接端子损耗0.5db
熔接点损耗0.1db
每公里光纤损耗0.33db
一般用户端需要保证光功率值在-16至-24之间。
本期就到这里了，下一期准备介绍网线及结构，以及日常应用，并且附带网线常用的制作方法，喜欢的请关注，下期更有料！。

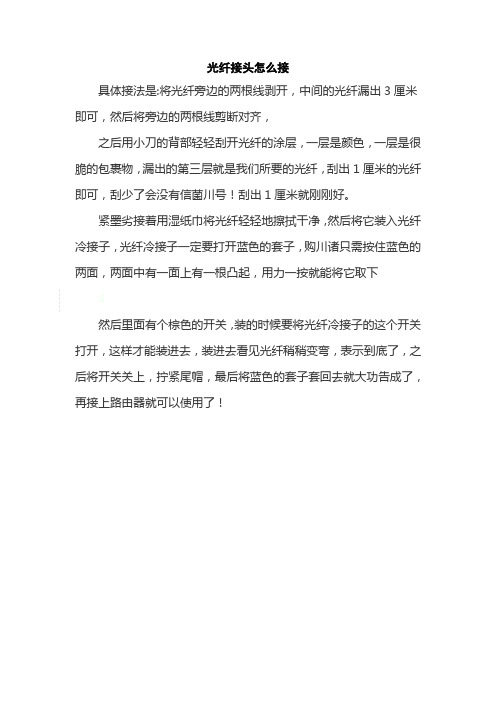

光纤接头怎么接
具体接法是:将光纤旁边的两根线剥开，中间的光纤漏出3厘米即可，然后将旁边的两根线剪断对齐，
之后用小刀的背部轻轻刮开光纤的涂层，一层是颜色，一层是很脆的包裹物，漏出的第三层就是我们所要的光纤，刮出1厘米的光纤即可，刮少了会没有信菌川号！刮出1厘米就刚刚好。
紧墨劣接着用湿纸巾将光纤轻轻地擦拭干净，然后将它装入光纤冷接子，光纤冷接子一定要打开蓝色的套子，购川诸只需按住蓝色的两面，两面中有一面上有一根凸起，用力一按就能将它取下4
然后里面有个棕色的开关，装的时候要将光纤冷接子的这个开关打开，这样才能装进去，装进去看见光纤稍稍变弯，表示到底了，之后将开关关上，拧紧尾帽，最后将蓝色的套子套回去就大功告成了，再接上路由器就可以使用了！。
光纤冷接头安装步骤
简介
随着通信技术的不断发展，光纤通信作为一种新型的通信技术，已经被广泛应用于各个领域。
在光纤通信系统中，冷接头的安装非常重要，它是将两根光纤进行连接的必要步骤。
本文将介绍光纤冷接头的安装步骤。
准备工作
在开始光纤冷接头安装步骤之前，需要准备一些必要的工具和器材，这些工具和器材包括：
•光源和光功率计；
•一根净化棒；
•一根清洁棉；
•一台焊接机；
•光纤切割钳；
•冷接头。
光纤冷接头安装步骤
光纤冷接头安装步骤如下：
1.清洁光纤
首先需要用净化棒将光纤内部和外部进行清洁。
净化棒的选择要依据光纤的尺寸来确定，通常情况下，用较细的净化棒先清洁内部，再用较粗的净化棒进行外部清洁，清洁时要避免任何相对运动而引起光纤的破损。
2.纤芯对接
将两根光纤端面打磨，要保证两根光纤的端面处于水平位置，然后使用光源和光功率计进行对接，调整光纤的位置，直到两根光纤的纤芯完全对接。
3.切割光纤
用光纤切割钳将对接好的光纤割开，然后进行清洗，擦干后即可进入下一步。
4.安装冷接头
将冷接头放入焊接机中，然后将切割后的两根光纤分别放入冷接头的两端，将冷接头与光纤对准，并将冷接头与光纤缓慢推进，直到冷接头卡紧光纤，冷接头安装完毕。
结论
在光纤冷接头的安装过程中，需要注意比较多的问题，如对光纤进行清洁、纤芯对接、光纤的切割、冷接头的安装等等。
只有注意这些细节才能保障光纤冷接头的安装效果。
在日常工作中，我们需要对这些安装步骤进行深入的了解，才能更好地进行光纤的连接工作，提高我们的工作效率和工作质量。
光纤线缆冷压端接工艺细则光纤线缆冷压端接是指通过冷压技术将光缆中的光纤与光纤接头或光纤插头进行连接的过程。
光纤线缆冷压端接工艺细则主要包括以下步骤：视察和准备、端口准备、光纤准备、纤芯定长、光纤剥皮、光纤固定、纤芯对焊、烟花检测以及设备保养等。
首先，进行视察和准备工作。
端口部分要事先清理干净，确保不受灰尘和油污的影响；同时，需要检查光纤的质量和完整性是否合格，以免对整个连接产生负面影响。
接着，进行端口准备。
将光纤插头或接头边线的保护结构打开，整理好。
根据需要，将纤芯调整到合适的长度，保证光纤能够成功插入到插头或接头中。
然后，进行光纤准备。
根据设备要求选择合适的光纤类型，根据标准要求确保光纤的清洁和无任何损坏。
应使用专门的清洁棉尘布来擦拭光纤，确保表面无油迹和污物。
接下来，进行纤芯定长。
在进行纤芯定长之前，需要根据设备操作手册上的参数表来确定精确的定长数值。
使用光纤定长设备对光纤进行精确的定长操作，确保在插入接头或插头时光纤的长度是符合要求的。
然后，进行光纤剥皮。
根据设备要求，使用专用的光纤剥皮工具对光纤进行剥皮工作，剥皮长度要确保充足，但是不能太长，以免对光纤的质量产生影响。
接下来，进行光纤固定。
将光纤插入到适当的端口中，并使用光纤固定工具牢固地固定在插头或接头中。
然后，进行纤芯对焊。
根据设备操作手册上的参数表来确定焊接参数，并使用专用设备对光纤进行对焊操作。
对光纤进行烧制焊接，确保焊点的质量，使光纤传输信号更加稳定。
接着，进行烟花检测。
在进行烟花检测之前，需要先清理光纤的表面，以保证光纤的连通性良好。
然后使用专门的光纤烟花检测设备对连接点进行检测，确保连接的质量和稳定性。
最后，进行设备保养。
在完成光纤线缆冷压端接后，应对设备进行清理和保养工作，以延长设备的使用寿命，并确保下一次端接工作的顺利进行。
综上所述，光纤线缆冷压端接工艺细则包括了视察和准备、端口准备、光纤准备、纤芯定长、光纤剥皮、光纤固定、纤芯对焊、烟花检测以及设备保养等多个步骤，每个步骤都需要按照标准和规范进行操作，以确保连接质量和稳定性。
3MFibrlok TM II 2539一体化光纤冷接子使用说明1.0 概要1.1 3M Fibrlok TM II 2539一体化光纤冷接子具有快速接续、现场安装、使用简便的特点，尤其适用于FTTx 的应用场合。
Fibrlok TM II 2539光纤冷接子适用于单模以及多模光纤，提供250μm或900μm护套光纤之间任意组合的永久机械连接。
1.2 所有的2529通用光纤冷接子都是灰色的。
并在顶盖处标有3M Fibrlok TM II的标识。
2.0安全提示2.1 清洁光纤和相关器件需使用99%纯度的异丙基酒精。
当开剥带有油膏的光缆时，必须确保擦除所有的油膏。
光纤和外护套都必须使用异丙基酒精作彻底的清洁。
注意事项：在使用异丙基酒精时，需要注意人体的安全，在实验室存放需要有标签注明；异丙基酒精的存放，使用和处置必须遵守每个公司健康，安全和环境的指导手册。
光纤冷接子内的凝胶可能导致眼睛发炎，操作时应避免与眼睛接触。
完成操作后要及时洗手，一旦接触到2.2仔细阅读3M Fibrlok TM II冷接子产品相关数据清单上的安全，健康，环境和材料信息。
3.0所需工具和材料1）3M Fibrlok TM II 2539一体化光纤冷接子4）异丙基酒精试剂2）光纤涂覆层剥离钳5）无纺布3）剪刀6）光纤切割刀4.0 接续准备工作4.1 光纤的接续操作区域要求干净，并保持干燥；清洁工作将降低污物对光纤接续的影响，并提高光纤接续效率。
4.2 开剥松套管，清洁光纤。
4.3 打开Fibrlok TM II 2539一体化光纤冷接子的外包装，取出器件。
4.43M Fibrlok TM II 2539一体化光纤冷接子的固定在接续操作之前，首先将Fibrlok TM II 2539冷接子粘贴在所需安装位置。
如果没有足够的施工空间，可以先接续，最后再固定。
首先用酒精和无纺布清洁需粘贴的表面，然后去除3M VHB TM背胶表面的粘胶带，将Fibrlok TM II2539冷接子底座用力按压在安装表面上，保持数秒钟，完成粘贴。
目录
光纤冷接头安装步骤 (1)
1、产品介绍 (1)
2、冷接工具准备 (2)
3、操作步骤 (2)
4、重复开启 (9)
光纤冷接头安装步骤
以3M品牌的光纤冷接头型号：8812 TLC 产品名称：FC单模光纤连接器（光纤冷接头）为例说明：
1、产品介绍
3M TLC-FC连接器头使用机械接续技术，可以在现场速将3mm尾纤和FRP光纤入户8字皮线光缆（2mm*3mm）成端成标准FC型连接插头。
3M FC冷接头操作简单，具有良好的抗拉力性能，同时可以重复开启使用，而不需要更换任何部件，大大结约了光纤端接成本。
2、冷接工具准备
①酒精②无纺布③光纤切割刀④记号笔⑤剥线钳⑥剪刀⑦适配器（3M冷接头自带）⑧重复开启工具（3M冷接头自带）⑨3M FC 冷接头共9样产品
3、操作步骤
3.1、打开冷接头的包装，共有3个部件：1、主体2、尾帽3、外壳。
保留3M冷接子的外包装，以备后续使用
3.2、将外壳和尾帽依次套入3mm尾纤或FRP光纤入户皮线光缆
3.3、将外护套剥除约6cm（请保留3mm尾纤中的凯夫拉并临时向后折）
3.4、去除900μm紧护套至外护套剥离处
3.5、根据包装袋上的图示，用记号笔在离外护套剥离处24mm的位置做标记，标记在250μm涂覆层上
3.6、从24mm标记处剥除涂覆层，并用蘸酒精无纺棉清洁光纤
3.7、将3mm尾纤或FRP入户皮线光缆放置于切割适配器内，外护套剥离处与适配器内底部的标线对齐.注意有些切割刀并不适用于3M 切割适配器，有时这一步可以直接把光纤放入切割刀进行切割。
3.8、将3M切割适配器放置于切割刀适配器槽内，进行光纤切割
3.9、从切割适配器中取出切割好的光纤，并与包装袋上的图示进行对比，确认长度符合要求
3.10、将光纤切割好的光纤插入冷接头主体，注意将凯夫拉整理在背面
3.11、当3mm尾纤或FRP入户皮线光缆的外皮到达光缆限位处时，停止进一步插入。
250μm涂覆层可以明显观察到弯曲
3.12、确认光纤的弯曲，并保持弯曲，按压主体上白色的压接盖到底
3.13、释放光纤的弯曲，使其平直
3.14、恢复凯夫搠的自然方向，并紧靠在冷接头主体背面，将尾帽套上冷接头主体，并旋紧。
注意保持光纤始终平直
3.15、将多余凯夫接齐根剪除
3.16、将外壳从光缆的方向推上主体
3.17、操作完成
4、重复开启
4.1、将防尘帽套在陶瓷芯上，然后用手指捏紧连接器外壳，向光缆方向用力推动，同时小幅度旋转，取出外壳
4.2、将尾帽旋松并后退脱离冷接头本体
4.3、取下主体上的防尘帽后，对应3个缝隙位置，将冷接头和置在重复开启工具上，用力将主体向重复开启工具上按压，将主体上的压接盖顶起
4.4、将光纤冷接头主体内小心轴向抽出，注意取出的过程尽量不要晃动光纤和主体，避免裸纤意外断裂在冷接头内导致无法重复使用。
