下载文档原格式
冶金行业耐火材料介绍冶金行业是制造和加工金属材料的重要行业，其中涉及到高温、高压等极端条件下的工艺过程。
在这些工艺过程中，耐火材料扮演着重要的角色，其质量和性能直接影响到生产工艺和产品质量。
以下是一些常见的冶金行业耐火材料的介绍。
1.碳化硅陶瓷（SiC）：碳化硅陶瓷是一种重要的高温耐火材料，在冶金行业应用广泛。
它具有高熔点、高抗氧化性、高抗侵蚀性和优异的机械强度。
碳化硅陶瓷可用于电炉炉衬、炉墙和高温容器等部件。
2.高铝耐火材料：高铝耐火材料是由铝矾土和高岭土等粘结剂加入适量膨胀剂烧制而成。
它具有高抗压强度、高抗侵蚀性和耐高温性能。
高铝耐火材料可用于电炉、转炉、钢包、坩埚和电解槽等冶金设备的内衬。
3.镁铝质耐火材料：镁铝质耐火材料由质量比例适当的氧化镁和氧化铝混合烧结而成。
它具有优异的抗高温性能、抗侵蚀性能和热震稳定性。
镁铝质耐火材料广泛应用于冶金行业中的炉墙、炉顶和闭口等部位。
4.硅酸质耐火材料：硅酸质耐火材料由硅酸铝、硅质等原料经过研磨、混合、成型和煅烧而成。
它具有优异的抗热震性、抗侵蚀性和耐高温性能。
硅酸质耐火材料可用于冶金行业中的炉衬、炉顶和坩埚等部位。
5.硅酸锆陶瓷（ZrSiO4）：硅酸锆陶瓷是一种高纯度、高温稳定性和抗侵蚀性能的耐火材料。
它广泛应用于铸造和冶金行业中的炉膛、坩埚和燃烧器等高温装置。
6.铝镁碳砖：铝镁碳砖是一种高性能耐火材料，由高纯度氧化铝、氧化镁和碳素材料等组成。
它具有优异的抗热震性、抗侵蚀性和耐高温性能。
铝镁碳砖可广泛应用于铁炉、转炉和电炉等冶金设备中。
除了上述耐火材料，冶金行业还涉及到其他一些耐火材料的应用，如鳞片石墨、耐火砖和高温浇筑料等。
这些耐火材料在冶金行业中扮演着重要的角色，保障了生产工艺的稳定性和产品质量的提高。
需要注意的是，不同的冶金工艺和设备需要使用不同类型的耐火材料，对材料的性能和质量要求也不同。
因此，在实际应用中，需要根据具体的工艺要求选择合适的耐火材料，并进行合理的维护和保养，以延长其使用寿命和提高生产效益。
硅酸铝质耐火材料介绍1. 硅酸铝质耐火材料的定义硅酸铝质耐火材料是一种由硅酸铝矿物为主要原料制成的耐火材料。
它具有优异的耐高温、耐腐蚀和耐热震性能，广泛用于各种高温工业领域。
2. 硅酸铝质耐火材料的主要特性硅酸铝质耐火材料具有以下主要特性：•耐高温：硅酸铝质耐火材料可以在高达1800°C的高温环境下保持稳定的性能，不发生软化和熔化。
•耐腐蚀：硅酸铝质耐火材料可以抵御各种酸、碱和溶解金属的侵蚀，适用于酸性、碱性和中性介质的工作环境。
•耐热震性：硅酸铝质耐火材料具有良好的热震稳定性，即在急剧变温的情况下，能够保持较高的强度和稳定性，不易发生开裂和损坏。
•体积稳定性：硅酸铝质耐火材料在高温环境中，不易发生体积膨胀和收缩，保持稳定的尺寸和形状。
•良好的导热性：硅酸铝质耐火材料具有良好的导热性能，可以快速将热量传导到其他部分，提高热设备的效率。
3. 硅酸铝质耐火材料的应用领域硅酸铝质耐火材料广泛应用于以下领域：硅酸铝质耐火材料在炼铁和炼钢行业中用于高炉、转炉、电炉等高温设备的内衬和炉壁。
它能够抵御高温和腐蚀性气体的侵蚀，保证炉内的稳定运行。
3.2 水泥制造业硅酸铝质耐火材料在水泥窑、熟料窑和煤粉窑等水泥制造设备中广泛应用。
它能够承受高温和碱性物质的侵蚀，在水泥生产过程中起到关键的保护作用。
硅酸铝质耐火材料在炼油和化工行业中用于石油炼制设备、催化裂化装置、加氢装置等高温设备的内衬和反应器。
它能够抵御酸性和腐蚀性介质的侵蚀，保证设备的稳定和安全运行。
3.4 火力发电行业硅酸铝质耐火材料在火力发电行业中用于锅炉、炉膛和烟道等高温设备的耐火衬里。
它能够承受高温和烟气腐蚀，提高锅炉的热效率和运行稳定性。
4. 硅酸铝质耐火材料的制备工艺硅酸铝质耐火材料的制备工艺主要包括原料选取、混合、成型、烘干和烧结等步骤。
原料选取：选择高质量的硅酸铝矿石作为主要原料，控制矿石中的杂质含量，如氧化铁和钙镁等。
混合：将硅酸铝矿石与适量的粘结剂和其他添加剂进行混合，以提高耐火材料的成形性和性能稳定性。
硅酸铝纤维，又称陶瓷纤维，是一种新型轻质耐火材料。
熟料为原料，通过电阻或电弧炉熔炼，吹成纤维生产工艺。
该材料具有重量轻、耐高温、热稳定性、导热率低、热容量小、机械振动性好、加热、保温性能好、膨胀性好，通过特殊处理制成的铝硅酸盐纤维板、硅酸铝纤维毡、硅酸铝纤维毡、硅酸铝纤维毡制品。
模型密封材料具有导热系数低、耐高温、重量轻、使用寿命长、抗拉强度高、弹性好、无毒性等特点，是新型材料代替石棉，广泛应用于冶金、电力、机械、化工等行业的保温隔热。
技术特点：低导热系数，低热容量热稳定性和抗热震性抗压强度高，韧性好、耐腐蚀性能优异、优良的加工性能。
复合硅酸铝镁保温材料是以坡缕石、海泡石、膨润土、陶瓷纤维等。
以机械材料为主要原料。
复合保温材料是铝镁硅酸盐PH值在9以上是碱性材料，钢铁和有色金属材料的腐蚀。
该复合硅酸铝镁保温材料密度：优等品等于或小于180kg/m3一等品小于或等于220公斤/立方米的国家建筑材料测试中心检测产品350℃导热系数在0.080—0.082之间（导热系数350℃国际标准/ t17371规定是0.11），所以在高温隔热材料具有更大的优势。
在相同条件下，类似的材料厚度市场硅酸镁铝保温材料可以是3 - 20%。
保温性能，特别是高温和优异的热性能，保温层厚度减小，同时也减少了土地。
复合硅酸盐板即指复合硅酸盐(镁)保温材料，是一种新型的复合硅酸盐保温防火材料，具有海泡石、硅酸铝石棉纤维为原料，多种无机矿物填料的高光，原纤化、保温性能好、耐高温、吸声、重量轻、抗振、综合成本低，节省室内空间，属于高新技术产品。
泡沫玻璃是用破碎的玻璃、发泡剂、改性剂和发泡剂。
经过精细粉碎和均匀混合后，在高温下熔融、发泡、退火等无机非金属材料。
它是由大量的2毫米直径1毫米。
这声音超过50%的开孔泡沫吸声泡沫玻璃，超过75%的闭孔泡沫隔热泡沫玻璃，产品的密度是160-220千克/立方米可根据使用要求，通过生产技术参数的变化调整。
窑炉分类：连续式和间歇式连续式的主要是隧道窑，间歇式的有倒焰窑耐火材料分类：1、硅质和硅酸铝质耐火材料有粘土砖含氧化铝30-40%，氧化硅50-65%少量碱金属氧化物。
半硅砖氧化铝少于30%，氧化硅大于65%。
高铝砖氧化铝46%以上，其耐火温度和荷重软化点比粘土砖高，化学稳定性好，但热稳定性低。
硅砖含氧化硅93%以上。
刚玉砖。
2、镁质和锆质有镁硅砖、镁砖、镁铝砖、含锆耐火材料有锆石英砖等。
3、碳化硅耐火材料耐火材料的性能指标：1、耐火度：指材料在高温下抵抗熔化的性能。
2、荷重软化点：指耐火材料在一定压强下加热，发生一定变形和坍塌的温度。
3、热稳定性：4、化学稳定性：5、高温体积稳定性（尺寸稳定性）：燃料的燃烧：隧道结构包括四个部分：1、窑体：由窑墙、窑顶和窑车衬砖围成码烧坯体的空间。
是传热和坯体进行物化反应的主要场地。
2、窑内输送设备：一般是窑车，还有输送带、推板等，轻型窑车隧道窑是发展方向。
3、燃烧设备：4、通风设备：使窑内的气流按一定的方向流动，并维持窑内温度、气氛、压力制度。
隧道窑的基本原理、传热技术、气体流动：1、原理：包括燃料燃烧、气体力学、传热。
隧道窑内的气体流动：（一）各种压头对气体流动的影响：几何压头、静压头、动压头、阻力损失压头。
（二）料垛码法对流速流量的影响：2、隧道窑内的传热：方式有三：导热、对流传热、热辐射。
（计算）主要是燃烧产物的气体辐射传热和强制对流传热，与电热窑炉的传热方式不同。
3、烧成制度：包括压力制度、气氛制度、温度制度。
烧成阶段：4、隧道窑炉的改善措施：电热窑炉的优缺点：不需要燃烧设备、通风设备，结构简单、加热空间紧凑、空间热强度较高，热效率高、制品不受烟气和灰影响，温度便于精确控制，产品质量好。
电热元件一般要有保护气氛，元件消耗大，设备昂贵。
电阻炉分类：采用电热元件将电能转换成热能以加热工件的设备（一）间歇操作电阻炉：箱式、井式（立式）（二）半连续操作电阻炉：钟罩式、台车式（三）连续操作：窑车式电热隧道窑、传送带式电阻炉电热体材料满足条件和性质：1、发热温度满足工要求。
1.2.2 按化学矿物组成分类此种分类法能够很直接地表征各种耐火材料的基本组成和特性，在生产、使用、科研上是常见的分类法，具有较强的实际应用意义。
（1）硅质耐火材料含SiO2在90%以上的材料通常称为硅质耐火材料，主要包括硅砖及熔融石英制品。
硅砖以硅石为主要原料生产，其SiO2含量一般不低于93%，主要矿物组成为磷石英和方石英，主要用于焦炉和玻璃窑炉等热工设备的构筑。
熔融石英制品以熔融石英为主要原料生产，其主要矿物组成为石英玻璃，由于石英玻璃的膨胀系数很小，因此熔融石英制品具有优良的抗热冲击能力。
如熔融石英质浸入式水口用于炼钢连铸中，具有较好的使用效果。
（2）硅酸铝质耐火材料此类材料通常亦称为硅铝质（或铝硅质）材料，在耐火材料领域中是用量最大、用途最广的类别，此类材料的应用范围几乎覆盖所有的工业窑炉，故亦可认为是最基本的耐火材料。
硅酸铝质耐火材料的主要化学成分为Al2O3和SiO2以及少量杂质，主要矿物成分随着含Al2O3量的不同分别为莫来石（3Al2O3•2SiO2）、刚玉（α- Al2O3）和莫来石、方石英。
按含Al2O3量的不同分为：○z半硅质耐火材料：Al2O3含量为15-30%;z 粘土质耐火材料：Al2O3含量为30-48%;z 高铝质耐火材料：Al2O3含量大于48%。
（3）镁质耐火材料镁质耐火材料是指以镁砂为主要原料，以方镁石为主晶相，MgO 含量大于80%的碱性耐火材料。
通常依其化学组成不同分为：z 镁质制品：MgO含量≥87%，主要矿物为方镁石；z 镁铝质制品：含MgO >75%，Al2O3一般为7-8%，主要矿物成分为方镁石和镁铝尖晶石（MgO•Al2O3）；z 镁铬质制品：含MgO>60% ，Cr2O3一般在20%以下，主要矿物成分为方镁石和铬尖晶石;z 镁橄榄石质及镁硅质制品：此种镁质材料中除含有主成分MgO外，第二化学成分为SiO2。
镁橄榄石砖比镁硅砖含有更多的SiO2，前者的主要矿物成分为镁橄榄石和方镁石，后者的主要矿物为方镁石和镁橄榄石；z 镁钙质制品：此种镁质材料中含有一定量的CaO,主要矿物成分除方镁石外还含有一定量的硅酸二钙（2 CaO•SiO2）。
1 耐火及保温材料【本章重点】（1）耐火的热工性能（2）常用耐火材料——硅制、硅酸铝制和镁制耐火材料返回【本章难点】（1）Al2O3——SiO2二元系相图根据Al2O3——SiO2二元系相图，随着t的变化找到两个共晶点（1540℃和1810℃）和三个平衡固相（方石英、莫来石、刚玉），从而分析硅酸铝制耐火材料的热工特性。
（2）挂渣在火法冶金生产过程中，许多的冶金炉如鼓风炉、烟化炉、闪速炉以及转炉和电炉等都有金属质水套或水箱作为其水冷保护层，有些金属构件在水冷的同时进行挂渣保护，还有一些转炉（窑）的耐火砖内衬，进行热挂渣保护。
这些措施均可延长炉衬的使用寿命。
根据挂渣机理、挂渣的成分分析其在护炉过程中特点。
返回【主要内容】1.1 概述耐火材料是指耐火度不低于1580℃的无机非金属材料，它在一定程度上可以抵抗温度骤变和炉渣侵蚀，并能承受高温荷重。
应用冶金工业所用耐火材料占其生产总量的60~70%；冶金炉是大量优质耐火材料的消耗者。
要求耐火材料在高温设备中受高温条件的物理化学浸蚀和机械破坏作用，所以耐火材料的性能应满足如下要求：⑴.耐火度高在1000~1800℃之间，耐火材料应具有在高温作用下不易熔化的性能。
⑵.高温结构耐火材料在受到炉子砌体的荷重下或其他机械震动下不发生软化变形和坍塌。
⑶.热稳定性冶金炉和其他工业窑炉在操作过程中由于温度骤变引起各部分温度不均匀，砌体内会产生应力而使材料破裂和剥落；因此，耐火材料应具有抵抗这种破损的能力。
⑷.抗渣蚀性具有抵抗高温化学腐蚀的能力。
⑸.高温体积冶金炉在长期高温使用中，炉砖内部由于晶形转变会产生不可恢复的体积收缩或膨胀，造成砌体的破坏；因此，耐火材料必须在高温下体积稳定。
⑹.外形尺寸砌体的砖缝虽用耐火泥填充，但密度和强度均比制品差，因此砖缝愈小愈好，耐火制品不能有大的扭曲、缺角、溶洞和裂纹等缺陷，尺寸公差要合乎规定要求。
1.2 耐火材料的分类、组成及性质耐火材料的种类很多，除轻质耐火材料（绝热材料）外，所有耐火材料可根据不同特点进行如下分类。

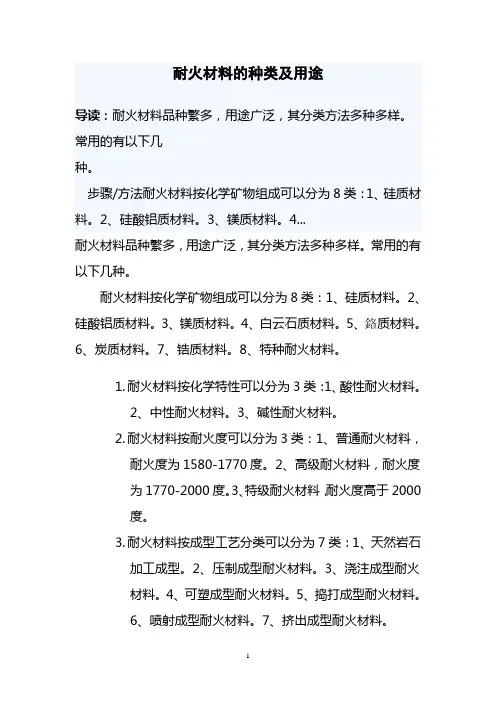

耐火材料的种类及用途导读：耐火材料品种繁多，用途广泛，其分类方法多种多样。
常用的有以下几种。
步骤/方法耐火材料按化学矿物组成可以分为8类：1、硅质材料。
2、硅酸铝质材料。
3、镁质材料。
4...耐火材料品种繁多，用途广泛，其分类方法多种多样。
常用的有以下几种。
耐火材料按化学矿物组成可以分为8类：1、硅质材料。
2、硅酸铝质材料。
3、镁质材料。
4、白云石质材料。
5、鉻质材料。
6、炭质材料。
7、锆质材料。
8、特种耐火材料。
1.耐火材料按化学特性可以分为3类：1、酸性耐火材料。
2、中性耐火材料。
3、碱性耐火材料。
2.耐火材料按耐火度可以分为3类：1、普通耐火材料，耐火度为1580-1770度。
2、高级耐火材料，耐火度为1770-2000度。
3、特级耐火材料，耐火度高于2000度。
3.耐火材料按成型工艺分类可以分为7类：1、天然岩石加工成型。
2、压制成型耐火材料。
3、浇注成型耐火材料。
4、可塑成型耐火材料。
5、捣打成型耐火材料。
6、喷射成型耐火材料。
7、挤出成型耐火材料。
4.耐火材料按热处理方式可以分为4类：1、烧成砖。
2、不烧砖。
3、不定型耐火材料。
4、熔融（铸）制品。
5.耐火材料按形状和尺寸可以分为5类：1、标型制品。
2、普型制品。
3、异性制品。
4、特型制品。
5、其他，如坩埚、皿、管等。
6.耐火材料按用途可以分为：1、钢铁行业用耐火材料。
2、有色金属行业用耐火材料。
3、石化行业耐火材料。
4、硅酸盐行业（玻璃窑、水泥窑、陶瓷窑等）用耐火材料。
5、电力行业（发电锅炉）用耐火材料。
6、废物焚烧熔融炉用耐火材料。
7、其他行业用耐火材料。
……耐火材料品种繁多，用途广泛，其分类方法多种多样。
常用的有以下几种。
1.耐火材料按化学矿物组成可以分为8类：1、硅质材料。
2、硅酸铝质材料。
3、镁质材料。
4、白云石质材料。
5、鉻质材料。
6、炭质材料。
7、锆质材料。
8、特种耐火材料。
2.耐火材料按化学特性可以分为3类：1、酸性耐火材料。
第五章硅质、硅酸铝质及刚玉质耐火材料Al2O3－SiO2系耐火材料可分为硅质、硅酸铝质及刚玉质三大类。
硅质耐火材料是指SiO2含量在93％以上的耐火制品。
硅酸铝质耐火材料是以A12O3和SiO2为基本化学组成的耐火材料，其主晶相是刚玉或莫来石，根据Al2O3含量的高低，硅酸铝质耐火材料又可以分为以下三类：半硅质制品，Al2O3含量为15％～30%；粘土质制品，Al2O3含量为30％～48％；高铝质制品，Al2O3含量>48％（用天然高铝料生产的一般低于90％）。
由于在高铝砖的组成中有一个稳定的化合物——莫来石，用人工方法可制造出接近理论组成的莫来石矿物相，因此在高铝质耐火材料中又单列出莫来石制品，其Al2O3含量为68％～95％。
刚玉质耐火材料是Al2O3含量在95％以上的耐火制品，其主晶相是刚玉。
目前，硅质、硅酸铝质及刚玉质耐火材料广泛应用于冶金、玻璃、水泥、石油化工等工业生产领域所用热工设备的内衬结构材料。
第一节硅质耐火材料硅质耐火材料是以二氧化硅（SiO2）为主要成分的耐火制品，包括硅砖、特种硅砖及熔融石英陶瓷制品。
硅质耐火制品的典型代表是硅砖，它是以石英岩为原料，加入少量矿化剂，在高温下烧成后制得的。
其SiO2含量大于93％，矿物组成为鳞石英、方石英、少量残余石英和玻璃相。
硅砖的主要优点是：具有较高的高温强度，荷重软化开始温度高（在1640～1680 ℃间波动），几乎与其耐火度接近，接近鳞石英、方石英的熔点(分别为1670 ℃和1713 ℃)；加热时有一定的体积膨胀，其残余膨胀保证了砌筑体有良好的气密性和结构强度。
硅砖的最大缺点是抗热震性低，其次是耐火度不高（仅为1690～1730 ℃），这限制了其广泛应用。
硅质制品属于酸性耐火材料，对酸性炉渣抵抗力强，但受碱性渣强烈侵蚀，易被含Al2O3、K2O、Na2O等氧化物作用而破坏，对CaO、FeO、Fe2O3等氧化物有良好的抵抗能力。
目前，硅砖主要用于焦炉、玻璃熔窑、高炉热风炉以及其他热工设备。
