下载文档原格式
硅酸铝质耐火材料介绍1. 硅酸铝质耐火材料的定义硅酸铝质耐火材料是一种由硅酸铝矿物为主要原料制成的耐火材料。
它具有优异的耐高温、耐腐蚀和耐热震性能，广泛用于各种高温工业领域。
2. 硅酸铝质耐火材料的主要特性硅酸铝质耐火材料具有以下主要特性：•耐高温：硅酸铝质耐火材料可以在高达1800°C的高温环境下保持稳定的性能，不发生软化和熔化。
•耐腐蚀：硅酸铝质耐火材料可以抵御各种酸、碱和溶解金属的侵蚀，适用于酸性、碱性和中性介质的工作环境。
•耐热震性：硅酸铝质耐火材料具有良好的热震稳定性，即在急剧变温的情况下，能够保持较高的强度和稳定性，不易发生开裂和损坏。
•体积稳定性：硅酸铝质耐火材料在高温环境中，不易发生体积膨胀和收缩，保持稳定的尺寸和形状。
•良好的导热性：硅酸铝质耐火材料具有良好的导热性能，可以快速将热量传导到其他部分，提高热设备的效率。
3. 硅酸铝质耐火材料的应用领域硅酸铝质耐火材料广泛应用于以下领域：硅酸铝质耐火材料在炼铁和炼钢行业中用于高炉、转炉、电炉等高温设备的内衬和炉壁。
它能够抵御高温和腐蚀性气体的侵蚀，保证炉内的稳定运行。
3.2 水泥制造业硅酸铝质耐火材料在水泥窑、熟料窑和煤粉窑等水泥制造设备中广泛应用。
它能够承受高温和碱性物质的侵蚀，在水泥生产过程中起到关键的保护作用。
硅酸铝质耐火材料在炼油和化工行业中用于石油炼制设备、催化裂化装置、加氢装置等高温设备的内衬和反应器。
它能够抵御酸性和腐蚀性介质的侵蚀，保证设备的稳定和安全运行。
3.4 火力发电行业硅酸铝质耐火材料在火力发电行业中用于锅炉、炉膛和烟道等高温设备的耐火衬里。
它能够承受高温和烟气腐蚀，提高锅炉的热效率和运行稳定性。
4. 硅酸铝质耐火材料的制备工艺硅酸铝质耐火材料的制备工艺主要包括原料选取、混合、成型、烘干和烧结等步骤。
原料选取：选择高质量的硅酸铝矿石作为主要原料，控制矿石中的杂质含量，如氧化铁和钙镁等。
混合：将硅酸铝矿石与适量的粘结剂和其他添加剂进行混合，以提高耐火材料的成形性和性能稳定性。

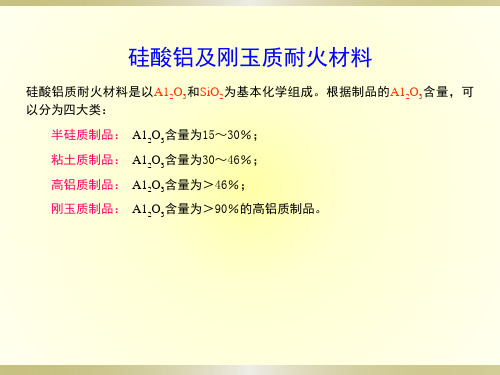

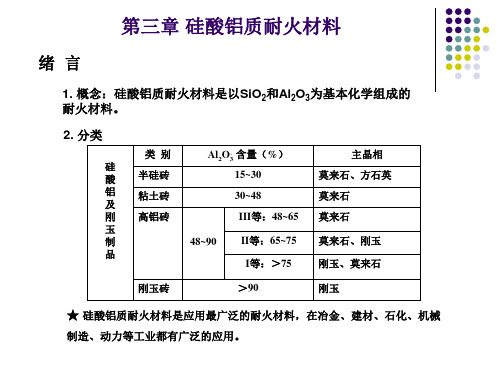

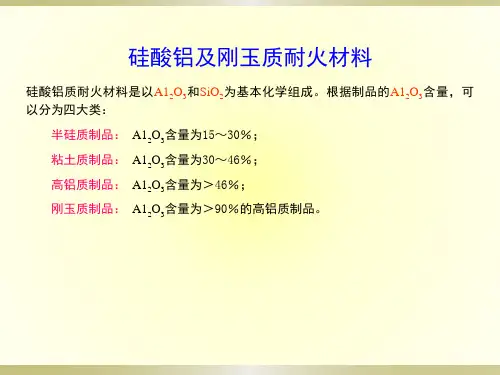

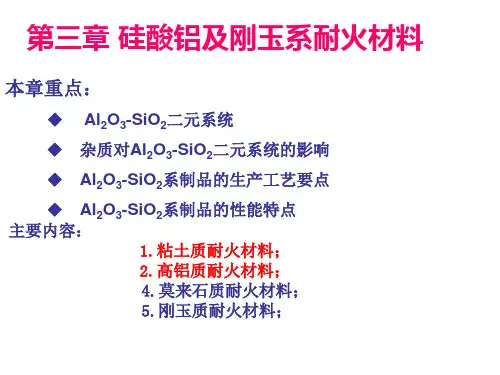

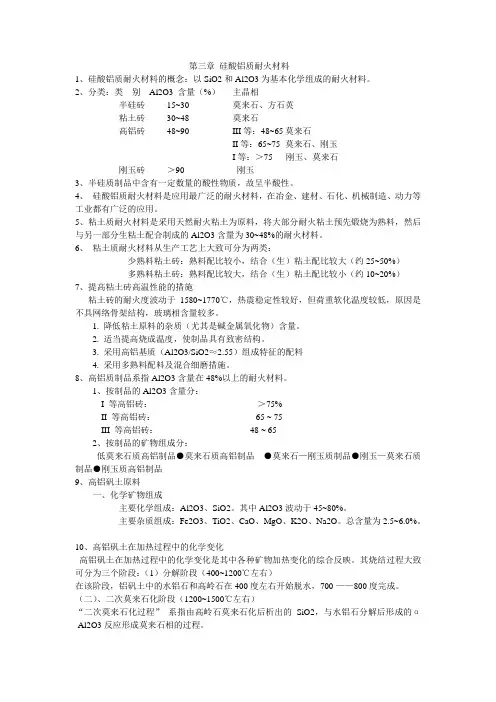

第三章硅酸铝质耐火材料1、硅酸铝质耐火材料的概念：以SiO2和Al2O3为基本化学组成的耐火材料。

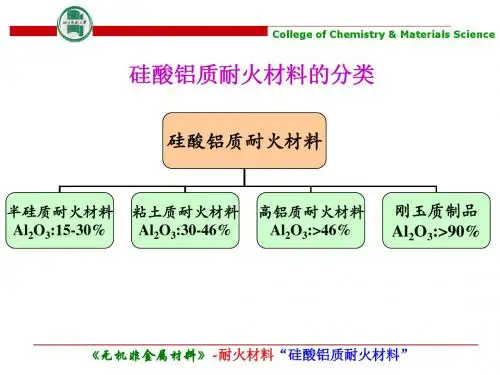

2、分类：类别Al2O3 含量（%）主晶相半硅砖15~30 莫来石、方石英粘土砖30~48 莫来石高铝砖48~90 III等：48~65 莫来石II等：65~75 莫来石、刚玉I等：＞75 刚玉、莫来石刚玉砖＞90 刚玉3、半硅质制品中含有一定数量的酸性物质，故呈半酸性。
4、硅酸铝质耐火材料是应用最广泛的耐火材料，在冶金、建材、石化、机械制造、动力等工业都有广泛的应用。
5、粘土质耐火材料是采用天然耐火粘土为原料，将大部分耐火粘土预先煅烧为熟料，然后与另一部分生粘土配合制成的Al2O3含量为30~48%的耐火材料。
6、粘土质耐火材料从生产工艺上大致可分为两类：少熟料粘土砖：熟料配比较小，结合（生）粘土配比较大（约25~50%）多熟料粘土砖：熟料配比较大，结合（生）粘土配比较小（约10~20%）7、提高粘土砖高温性能的措施粘土砖的耐火度波动于1580~1770℃，热震稳定性较好，但荷重软化温度较低，原因是不具网络骨架结构，玻璃相含量较多。
1. 降低粘土原料的杂质（尤其是碱金属氧化物）含量。
2. 适当提高烧成温度，使制品具有致密结构。
3. 采用高铝基质（Al2O3/SiO2≈2.55）组成特征的配料4. 采用多熟料配料及混合细磨措施。
8、高铝质制品系指Al2O3含量在48%以上的耐火材料。
1、按制品的Al2O3含量分：I 等高铝砖：＞75%II 等高铝砖：65 ~ 75III 等高铝砖：48 ~ 652、按制品的矿物组成分：低莫来石质高铝制品●莫来石质高铝制品●莫来石—刚玉质制品●刚玉—莫来石质制品●刚玉质高铝制品9、高铝矾土原料一、化学矿物组成主要化学组成：Al2O3、SiO2。
其中Al2O3波动于45~80%。
主要杂质组成：Fe2O3、TiO2、CaO、MgO、K2O、Na2O。
总含量为2.5~6.0%。
