198区域治理PRACTICE作者简介：黄家力，生于1983年，本科，助理工程师，研究方向为含铜蚀刻废液的综合利用。
关于蚀刻废液利用处置工艺的分析韶关鹏瑞环保科技有限公司 黄家力摘要：含铜蚀刻废液给印制电路板（PCB）产业健康发展带来了很多困扰，相关人员纷纷尝试用先进处置工艺将含铜蚀刻废液进行回收利用，用于制作铜盐或者金属铜，在创造更高经济价值的同时做到减少污染保护环境。
本文将对加工硫酸铜工艺以及再生铜的回收工艺作出简要分析，在此基础上分析生成碱式碳酸铜的意义。
关键词：含铜蚀刻废液；处置工艺；流程中图分类号：TQ340.68文献标识码：A文章编号：2096-4595（2021）02-0198-0002PCB 蚀刻板生产环节中会使用很多的材料，其中铜箔中的铅、砷、汞、镉等杂质会进入蚀刻废液中，结合分析蚀刻废液其他成分可知，该废液非常适用于碱式碳酸铜和氢氧化铜这类产品的生产，不过需要经过复杂的处置工艺提前将其中的杂质完全去除。
一、PCB 蚀刻技术研究现状（一）PCB 蚀刻电子产品中一种重要的基础性零部件叫做印刷电路板（Printed Circuit Board ，PCB），其在业内又被称之为“电子产品之母”。
电子工业在最近这些年实现了飞速发展，当中的PCB 制造领域也由此获得了巨大的提升。
蚀刻铜是PCB 繁杂制造工序中重要性极高的一个环节，这一工序的流程和方法就是铜箔基板上多余的铜箔部分用蚀刻液将其除去，只保留具有可用性的铜箔部分将其处理为需要的电路图形。
在整个PCB 制造流程中最为关键的工序就是蚀刻，蚀刻环节的质量控制与整个PCB 性能与质量水平有着紧密的关系。
（二）PCB 蚀刻液蚀刻铜环节中使用的蚀刻液有几个突出的特征，溶铜量大、溶液化学性质稳定、蚀刻效率极快、无有毒气体产生、侧蚀度低、没有沉淀现象等，很少有同时具备上述特征和要求的蚀刻液。
据有关统计结果显示，蚀刻液从20世纪50年代开始发展至今共计历经了6个不同类型，分别氯化铁蚀刻液（FeCl 3）、过硫氨酸蚀刻液、铬酸蚀刻液、亚氯酸钠蚀刻液、碱/酸性氯化铜蚀刻液。
含铜废液处理回收系统可行性研究报告北京***有限公司二00八年八月目录第一章总论 (1)1.1项目及其承办单位 (1)1.2编制依据及采用的标准和规范 (1)1.3 编制原则和范围 (1)1.3.1编制原则 (1)1.3.2编制范围 (2)1.4 项目建设的必要性 (2)1.4.1 项目提出背景 (2)1.4.2 项目建设必要性 (3)1.5 主要技术经济指标 (4)第二章项目建设规模与市场需求预测 (6)2.1产品方案与建设规模 (6)2.1.1 碱式氯化铜（TBCC或BCC） (6)2.1.2 氧化铜 (7)2.1.3 硫酸铜 (7)2.1.4氯化铵 (8)2.1.5氨水 (8)2.2 产品市场调查 (8)2.2.1铜市场分析 (8)2.2.2 铜市场预测 (9)第三章建设条件与扩建厂址选择 (11)3.1 新厂址所在地理位置 (11)3.2 新厂址建设条件 (11)3.2.1地形、地貌、地震情况 (11)3.2.2水文地质 (11)3.2.3气候条件 (12)3.2.4交通运输条件 (12)第四章工程技术方案 (13)4.1原材料与辅助材料来源 (13)4.2 工艺描述 (13)4.2.1硫酸铜生产工艺分析 (13)4.2.2 TBCC（碱式氯化铜）生产工艺分析 (15)4.2.3氯化铵回收工艺分析 (17)4.2.4退锡废水处理工艺分析 (17)4.2.5含铜污泥处理工艺分析 (18)4.2.6氨收工艺分析 (19)4.3 工艺特点 (20)4.4主要工艺设备 (21)4.5物料平衡 (22)4.5.1硫酸铜回收工艺物料平衡 (22)4.5.2 TBCC生产工艺物料平衡 (23)4.5.3 氯化铵回收工艺物料平衡 (24)4.5.4 退锡废水处理工艺物料平衡 (25)4.5.5 含铜污泥处理工艺物料平衡 (26)4.5.6 氨回收工艺物料平衡 (26)4.6 水量平衡 (27)4.6.1 新鲜用水情况 (27)4.6.2废水产生情况 (28)4.6.3其它用水情况 (28)4.7 能量平衡 (30)4.8主要技术设计参数 (30)第五章总图和公用辅助设施 (32)5.1总平面布置及运输 (32)5.1.1总平面布置 (32)5.1.2运输 (33)5.2.1给排水 (33)5.2.2供配电 (34)5.2.3过程检测与自动控制 (36)5.3土建及其他设施建设 (36)第六章环境保护及劳动安全 (38)6.1 环境保护依据 (38)6.2 厂址与环境保护 (38)6.3主要污染源及控制和处理 (38)6.3.1 废气处理 (38)6.3.2 废水处理 (38)6.3.3 废渣处理 (41)6.3.4噪音处理 (41)6.4劳动安全及卫生 (41)6.4.1生产现场劳动卫生 (41)6.4.2预期效果 (42)6.5 消防 (42)第七章节能方案及清洁生产 (43)7.1节能 (43)7.2清洁生产 (43)7.2.1清洁生产措施 (43)7.2.2清洁生产管理 (44)7.2.3清洁生产方案 (44)第八章企业组织及劳动定员 (45)8.1生产企业组织 (45)8.2人员配备与培训 (45)第十章投资估算及资金筹措 (47)10.1固定资产估算 (47)10. 1.1估算依据 (49)10.1.2固定资产估算结果 (49)10.2流动资金估算 (49)10.3 资金筹措 (49)第十一章财务评价 (50)11.1 成本费用估算 (50)11.1.1成本与费用估算说明 (50)11.1.2成本与费用估算 (51)11.2 销售收入及销售税金估算 (51)11.3 财务评价 (51)11.3.1清偿能力分析 (51)11.3.2现金流量分析 (52)11.3.3 盈利能力分析 (52)11.4不确定性分析 (52)11.4.1 盈亏平衡分析 (52)11.4.2 敏感性分析 (52)11.5 社会效益评价 (53)第十二章结论与建议 (54)12.1结论 (54)12.2建议 (54)附表附表01：固定资产投资估算表附表02：流动资金估算表附表03：投资计划与资金筹措表附表04：总成本费用估算表附表05：折旧与摊销估算表附表06：损益表附表07：现金流量表（全部投资）附表08：资产负债表附表09：资金来源与运用表附图图－1 共和厂区总平面布置方案图图－2 主要车间布置方案图图－3 沙一老厂平面图第一章总论1.1项目及其承办单位（1）项目名称：含铜废液处理回收系统项目（2）承办单位：深圳市**环保股份有限公司（3）企业法人：张维仰（深圳市**环保股份有限公司董事长）（4）企业性质：股份制1.2编制依据及采用的标准和规范（1）《项目环境影响报告书》（报批稿）的批复（深环批函[2007]118号）（2）《中华人民共和国环境保护法》。

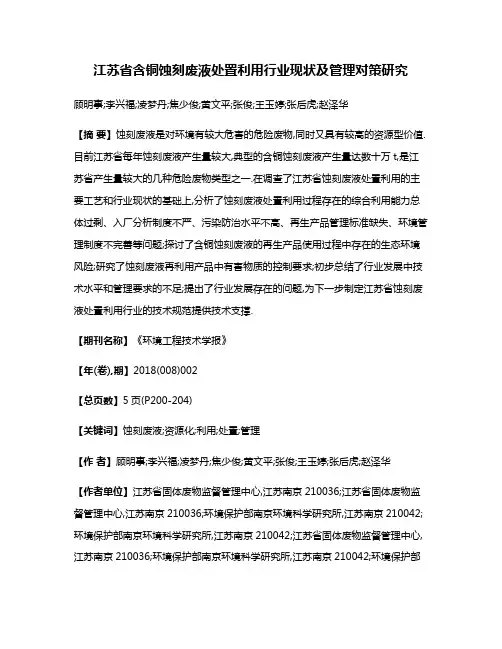

江苏省含铜蚀刻废液处置利用行业现状及管理对策研究顾明事;李兴福;凌梦丹;焦少俊;黄文平;张俊;王玉婷;张后虎;赵泽华【摘要】蚀刻废液是对环境有较大危害的危险废物,同时又具有较高的资源型价值.目前江苏省每年蚀刻废液产生量较大,典型的含铜蚀刻废液产生量达数十万t,是江苏省产生量较大的几种危险废物类型之一.在调查了江苏省蚀刻废液处置利用的主要工艺和行业现状的基础上,分析了蚀刻废液处置利用过程存在的综合利用能力总体过剩、入厂分析制度不严、污染防治水平不高、再生产品管理标准缺失、环境管理制度不完善等问题;探讨了含铜蚀刻废液的再生产品使用过程中存在的生态环境风险;研究了蚀刻废液再利用产品中有害物质的控制要求;初步总结了行业发展中技术水平和管理要求的不足;提出了行业发展存在的问题,为下一步制定江苏省蚀刻废液处置利用行业的技术规范提供技术支撑.【期刊名称】《环境工程技术学报》【年(卷),期】2018(008)002【总页数】5页(P200-204)【关键词】蚀刻废液;资源化;利用;处置;管理【作者】顾明事;李兴福;凌梦丹;焦少俊;黄文平;张俊;王玉婷;张后虎;赵泽华【作者单位】江苏省固体废物监督管理中心,江苏南京210036;江苏省固体废物监督管理中心,江苏南京210036;环境保护部南京环境科学研究所,江苏南京210042;环境保护部南京环境科学研究所,江苏南京210042;江苏省固体废物监督管理中心,江苏南京210036;环境保护部南京环境科学研究所,江苏南京210042;环境保护部南京环境科学研究所,江苏南京210042;环境保护部南京环境科学研究所,江苏南京210042;环境保护部南京环境科学研究所,江苏南京210042【正文语种】中文【中图分类】X703蚀刻废液包括油墨的生产及配置过程、铜板蚀刻过程和使用氢氟酸进行蚀刻产生的废蚀刻液，属《国家危险废物名录》(2016)中HW12、22、32类危险废物。
氯化铜酸性蚀刻废液的资源化利用俞良【摘要】氯化铜酸性蚀刻废液是一种可以再次利用的资源,人们可以利用铁粉置换回收铜,再将产生的氯化亚铁转化成聚氯化铁,从而将蚀刻废液充分回收利用.试验结果表明,这种方式可以实现蚀刻废液的资源化利用,并且无三废产出,达到了清洁生产的要求.【期刊名称】《中国资源综合利用》【年(卷),期】2019(037)006【总页数】2页(P19-20)【关键词】氯化铜酸性蚀刻废液;铜回收;氯化亚铁;聚氯化铁【作者】俞良【作者单位】上海新禹固废处理公司,上海 201302【正文语种】中文【中图分类】X76氯化铜酸性蚀刻液具有安全稳定、蚀刻速率快等特点，是印刷线路板蚀刻中广泛应用的一种蚀刻液，因此蚀刻废液产量大。
氯化铜蚀刻废液是一种潜在的资源，其资源化利用具有经济价值和环保意义。
1 氯化铜酸性蚀刻废液的利用现状氯化铜酸性蚀刻废液含有氯化铜、盐酸、氯化亚铜、氯化钠和氯化铵。
目前，酸性氯化铜蚀刻废液的回收利用方法主要有两种：一是沉淀法回收铜，二是氧化法再生蚀刻液。
沉淀法主要是把蚀刻废液中的铜转化为氯化亚铜、碱式氯化铜、氢氧化铜等，固液分离或者再反应生成其他铜盐产品，但是这些方法会产生大量废水。
氧化法主要是通过加入双氧水等氧化剂或者电解氧化蚀刻液中的氯化亚铜，使得蚀刻废液再生为蚀刻液，但是再生次数都有限。
江丽利用氯化亚铜溶于浓盐水但不溶于水的特性，用粗铜粉与氯化铜酸性蚀刻液制备氯化亚铜[1]。
该法操作简单，但是铜回收率较低，氯化亚铜析出和清洗过程会产生大量含盐含酸废水，后期处理成本高。
杨葵华等通过加入液碱来调节酸性蚀刻液的pH，生成氢氧化铜来沉淀铜离子，再用硫酸与氢氧化铜反应生成硫酸铜[2]。
该法蚀刻液中铜的回收率高，操作简单，但是要达到合格产品指标，滤饼的过滤清洗产生的含盐废水量大，清洗效果不理想，成本过高。
含铜废水利用铁粉置换回收铜已有广泛应用，但是氯化铜酸性蚀刻废液用铁粉置换回收铜鲜有报道。

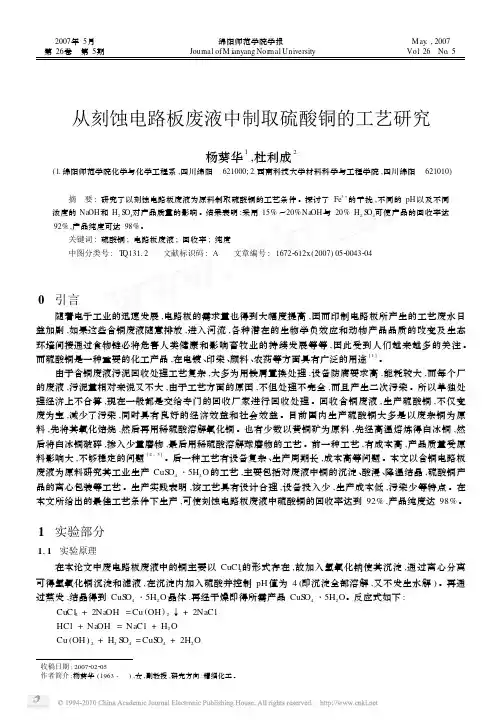

2007年5月第26卷 第5期绵阳师范学院学报Journal of M ianyang Nor mal University May .,2007Vol .26 No .5 收稿日期:2007202205作者简介:杨葵华(1963- ),女,副教授,研究方向:精细化工。
从刻蚀电路板废液中制取硫酸铜的工艺研究杨葵华1,杜利成2(1.绵阳师范学院化学与化学工程系,四川绵阳 621000;2.西南科技大学材料科学与工程学院,四川绵阳 621010)摘 要:研究了以刻蚀电路板废液为原料制取硫酸铜的工艺条件。
探讨了Fe 3+的干扰,不同的pH 以及不同浓度的Na OH 和H 2S O 4对产品质量的影响。
结果表明:采用15%～20%Na OH 与20%H 2S O 4可使产品的回收率达92%,产品纯度可达98%。
关键词:硫酸铜;电路板废液;回收率;纯度中图分类号:T Q13112 文献标识码:A 文章编号:16722612x (2007)05200432040 引言随着电子工业的迅速发展,电路板的需求量也得到大幅度提高,因而印制电路板所产生的工艺废水日益加剧,如果这些含铜废液随意排放,进入河流,各种潜在的生物学负效应和动物产品品质的改变及生态环境间接通过食物链必将危害人类健康和影响畜牧业的持续发展等等,因此受到人们越来越多的关注。
而硫酸铜是一种重要的化工产品,在电镀、印染、颜料、农药等方面具有广泛的用途[1]。
由于含铜废液污泥回收处理工艺复杂,大多为用铁屑置换处理,设备防腐要求高,能耗较大,而每个厂的废液,污泥量相对来说又不大,由于工艺方面的原因,不但处理不完全,而且产生二次污染。
所以单独处理经济上不合算,现在一般都是交给专门的回收厂家进行回收处理。
回收含铜废液,生产硫酸铜,不仅变废为宝,减少了污染,同时具有良好的经济效益和社会效益。
目前国内生产硫酸铜大多是以废杂铜为原料,先将其氧化焙烧,然后再用稀硫酸溶解氧化铜。
含铜蚀刻废液利用处置新工艺分析摘要:含铜蚀刻废液是PCB产业的一种必然产物,对其进行回收处置能够提炼出铜盐或者金属铜,具有较高的经济价值和深远的社会意义。
文章对我国当前的含铜蚀刻废液利用处置的几种新工艺进行了探讨,希望本文的研究对于我们更好的处置含铜蚀刻废液,减少其环境污染,并且创造新的经济价值能够提供一定的参考和借鉴意义。
关键词:含铜蚀刻废液处置工艺经济价值社会价值1 含铜蚀刻废液的产生与分类PCB产业所产生的含铜蚀刻废液是对环境存在较大潜在威胁的危险废物。
本文通过比较两种主要工艺——中和沉淀法与溶剂萃取法,以“再生利用”并实现“零”排放为目的,论述了含铜蚀刻废液综合利用方面的研究进展。
对线路板进行蚀刻根据蚀刻液的不同,包括了氯盐、硫酸盐以及硝酸盐蚀刻液,但是使用最为广泛的是氯盐蚀刻液,在蚀刻的过程中,会产生对应的含铜蚀刻废液。
2 含铜蚀刻废液的处置新工艺2.1 化学沉淀法化学沉淀法是指采用化学药剂与含铜蚀刻废液发生反应,从而使得含铜蚀刻废液中的铜能够被析出。
这种工艺包括了硫化沉淀法、烧碱法、纯碱法、石灰法以及氨法,其中硫化沉淀法的得到的产品是硫化铜泥,该种产品只能够用作火法炼铜的原料,其产品附加值相对较低,一般用在废水深度脱铜。
石灰石法沉淀得到的是碱式氯化铜、氢氧化铜泥,但是有较多杂质,产品附加值较低。
纯碱法沉淀能够得到纯度较高的碱式碳酸铜,产品附加值较高。
而烧碱法与氨法工艺能够对PH值进行调节,从而得到碱式氯化铜以及氢氧化铜,产品附加值较高,但是由于引入了氨,在废水处理中还需要脱氨,成本过高。
比如,运用纯碱法制备氯化铜,其关键就是要通过纯碱使得含铜蚀刻废液中的酸液能够被碱中和,同时将钠盐与铜盐进行分离,其基本的工艺流程如图1所示。
2.2 还原法还原法也是一种含铜蚀刻废液的处置利用新工艺,当前常见的方法主要有金属还原法以及亚硫酸盐还原法,前者能够生产出海绵铜,但是产品附加值相对较低。
而后则,则能够产生氯化亚铜,其产品的附加值较高。
PCB蚀刻废液回收铜制备铜粉的技术综述孙云飞;徐策;薛伟;杨祥魁【摘要】蚀刻废液是PCB生产的主要危险废液,废液中含有大量铜离子.文章阐述了PCB蚀刻废液回收铜制备铜粉的研究现状,介绍了蚀刻废液回收铜制备铜粉的工艺和方法,对各工艺方法的经济可行性和环境影响进行了分析,并对蚀刻废液回收铜制备铜粉技术进行了展望.【期刊名称】《印制电路信息》【年(卷),期】2017(025)005【总页数】4页(P63-66)【关键词】蚀刻废液;回收;铜粉;综述【作者】孙云飞;徐策;薛伟;杨祥魁【作者单位】山东金宝电子股份有限公司,铜箔研发中心,山东招远 265400;山东金宝电子股份有限公司,铜箔研发中心,山东招远 265400;山东金宝电子股份有限公司,铜箔研发中心,山东招远 265400;山东金宝电子股份有限公司,铜箔研发中心,山东招远 265400【正文语种】中文【中图分类】TN41印制电路板（PCB）是电子产品的重要组成部分，近年来随着电子工业的发展，印制电路板的生产发展极为迅速，同时也造成了大量电路板蚀刻液的产生[1]。
通常蚀刻废液中的铜含量高达120 g/L ～180 g/L，高浓度的含铜废液污染指数很高，如果直接排放，不仅会危害自然环境和人体健康，而且会造成大量的铜资源浪费[2]-[3]。
根据国家环境保护部发布的《清洁生产标准印制电路板制造业》（HJ 450-2008）中的规定，必须对蚀刻废液进行资源回收和再生利用。
蚀刻废液中的铜通常是以单质铜、氧化铜、硫酸铜及碱式碳酸铜等形式进行回收，其中铜粉是蚀刻废液回收铜的一种常见形式。
由于铜粉具有高导电导热性、比表面积大、表面活性高、耐腐蚀性强、流动性强及小粒径、无磁性等优点，被广泛应用于医疗、化工、国防、冶金等方面，作为高效催化剂、润滑油添加剂、除臭剂、金属磨损表面自修复剂等[4]-[8]。
铜粉作为粉末冶金工业的基础原料之一，在现代工业生产中发挥着不可替代的作用[9]-[11]。

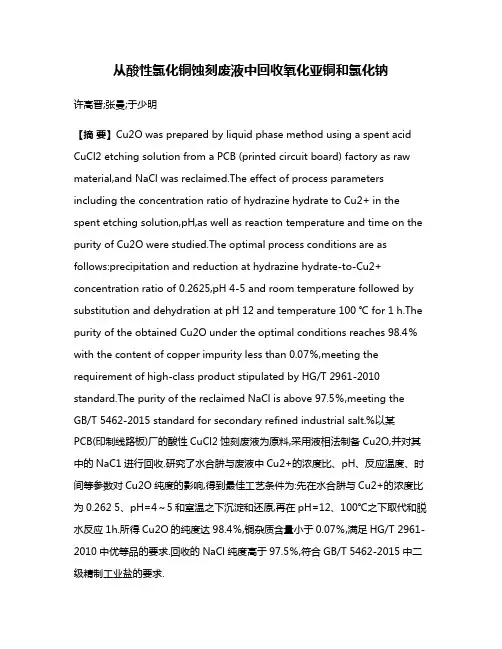

从酸性氯化铜蚀刻废液中回收氧化亚铜和氯化钠许高晋;张曼;于少明【摘要】Cu2O was prepared by liquid phase method using a spent acid CuCl2 etching solution from a PCB (printed circuit board) factory as raw material,and NaCl was reclaimed.The effect of process parameters including the concentration ratio of hydrazine hydrate to Cu2+ in the spent etching solution,pH,as well as reaction temperature and time on the purity of Cu2O were studied.The optimal process conditions are as follows:precipitation and reduction at hydrazine hydrate-to-Cu2+ concentration ratio of 0.2625,pH 4-5 and room temperature followed by substitution and dehydration at pH 12 and temperature 100 ℃ for 1 h.The purity of the obtained Cu2O under the optimal conditions reaches 98.4％with the content of copper impurity less than 0.07％,meeting the requirement of high-class product stipulated by HG/T 2961-2010 standard.The purity of the reclaimed NaCl is above 97.5％,meeting the GB/T 5462-2015 standard for secondary refined industrial salt.%以某PCB(印制线路板)厂的酸性CuCl2蚀刻废液为原料,采用液相法制备Cu2O,并对其中的NaC1进行回收.研究了水合肼与废液中Cu2+的浓度比、pH、反应温度、时间等参数对Cu2O纯度的影响,得到最佳工艺条件为:先在水合肼与Cu2+的浓度比为0.262 5、pH=4～5和室温之下沉淀和还原,再在pH=12、100℃之下取代和脱水反应1h.所得Cu2O的纯度达98.4％,铜杂质含量小于0.07％,满足HG/T 2961-2010中优等品的要求.回收的NaCl纯度高于97.5％,符合GB/T 5462-2015中二级精制工业盐的要求.【期刊名称】《电镀与涂饰》【年(卷),期】2017(036)011【总页数】5页(P594-598)【关键词】酸性氯化铜蚀刻液;氧化亚铜;氯化钠;还原;脱水;回收【作者】许高晋;张曼;于少明【作者单位】合肥工业大学化学与化工学院,安徽合肥230009;合肥工业大学化学与化工学院,安徽合肥230009;合肥工业大学化学与化工学院,安徽合肥230009【正文语种】中文【中图分类】TF111.34随着电子工业的发展，印刷电路板(PCB)的产量与日俱增。
