干货分享锂电池电化学测量方法

锂离子电池电极材料电化学性能测试方法
锂离子电池电极材料电化学性能测试方法是检测材料在锂离子电
池充放电过程中形成电池机械和电化学性能参数的重要方法。

电池性
能测试由电池机械性能测试、放电性测试、充电性测试和循环伏安特
性测试等组成。

电池机械性能测试是指测量电池的几何尺寸参数，如长度、宽度、厚度，重量，表面粗糙度，断口分析等，以了解材料的绝对性能和可
几性。

放电性能测试是指测量电池在放电过程中的能量储量参数，通过
设置不同的放电电流，测量带放电条件下电池动力学行为参数，如放
电容量，放电能量，内阻，最大放电容量，放电持续时间等，进一步
了解材料自身的耐久性。

充电性能测试是指测量电池在充电过程中的充电特性参数，充放
电速率，等电位量，电压高低极限等，进一步检测充放电过程中材料
的电化学特性，如充放电效率，内阻，初充电量，最大充放电容量等。

循环伏安特性测试是充电循环次数测试的一种，它是模拟电池的长期使用情况，通过设定不同的循环次数，测量电池充电特性参数，研究充放电循环对电池性能参数影响，如电池容量，自放电率，放电能力，评估材料的耐循环寿命。

以上是锂离子电池电极材料电化学性能测试方法，包括电池机械性能测试、放电性能测试、充电性能测试和循环伏安特性测试，用于研究材料的相关参数，以验证材料的电化学性能，进而可以提高材料的安全性和可靠性。

锂电池电量检测方法随着移动设备和电动汽车的普及，锂电池作为一种高能量密度的电池技术，得到了广泛应用。

然而，锂电池的电量检测一直是一个重要的问题，因为准确地知道电池的剩余电量可以帮助用户合理安排使用时间，还可以延长电池的使用寿命。

本文将介绍几种常用的锂电池电量检测方法。

1. 电压法电压法是最简单常用的锂电池电量检测方法之一。

锂电池的电压与其电量有一定的关系，电压较高时表示电量充足，电压较低时表示电量不足。

通过测量锂电池的电压，可以大致估计其剩余电量。

然而，由于锂电池的电压与负载电流、温度等因素有关，所以电压法只能作为一种参考方法，准确性有限。

2. 电流积分法电流积分法是一种基于锂电池充放电特性的电量检测方法。

通过测量电池的充放电电流，并对电流进行积分，可以得到电池的电量。

这种方法的优点是准确性较高，但需要精确测量电流，并进行复杂的积分计算，所以实际应用较为复杂。

3. 电化学法电化学法是一种通过锂电池内部化学反应来检测电量的方法。

锂电池内部有一种正极材料和负极材料，在充放电过程中，锂离子在正负极之间移动，反应产生电荷。

通过测量电化学反应的产物或反应速率，可以推断锂电池的电量。

这种方法的优点是准确性高，但需要较复杂的实验装置和分析方法。

4. 温度法温度法是一种通过测量锂电池的温度变化来检测电量的方法。

锂电池在充放电过程中会产生一定的热量，温度的变化与电量有一定的关系。

通过测量锂电池的温度，并结合温度与电量的模型，可以估计电池的剩余电量。

这种方法简单易行，但准确性有限，容易受到环境温度等因素的影响。

5. 压降法压降法是一种通过测量锂电池充放电过程中的电压压降来检测电量的方法。

由于锂电池内部电阻的存在，电流通过电池时会产生一定的压降，而这个压降与电量有一定的关系。

通过测量锂电池的电压压降，并结合电压与电量的模型，可以推断电池的剩余电量。

这种方法简单可行，但准确性受到电池内部电阻变化等因素的影响。

锂电池电量检测方法有很多种，每种方法都有其适用的场景和限制。

锂电池性能测试方法锂电池是一个要求高品质、高安全的产品、消费者在使用时往往不清楚电池的性能，导致在使用时电池的效率往往达不到理想目标，有时甚至盲目使用还会引起电池爆炸事件的发生，人生安全也会受到损伤，因此了解电池的性能也是至关重要的。

锂电池性能测试主要包括电压、内阻、容量、内压、自放电率、循环寿命、密封性能、安全性能、储存性能、外观等，其它还有过充、过放、可焊性、耐腐蚀性等测试仪硬质棒钉子1方法一、自放电测试×100%应小于15%锂电池的自放电测试为:一般采用24小时自放电来快速测试其荷电保持能力,将电池以0.2C放电至3.0V,恒流恒压1C充电至4.2V,截止电流:10mA,搁置15分钟后,以1C放电至3.0V测其放电容量C1,再将电池恒流恒压1C充电至4.2V,截止电流100mA,搁置24小时后测1C容量C2,C2/C1×100%应大于99%.2方法二、内阻测量电池的内阻是指电池在时,电流流过电池内部所受到的阻力,一般分为交流内阻和直流内阻,由于充电电池内阻很小,测直流内阻时由于电极容易极化,产生极化内阻,故无法测出其真实值;而测其交流内阻可免除极化内阻的影响,得出真实的内值.交流内阻测试方法为:利用电池等效于一个有源电阻的特点,给电池一个1000HZ,50mA的恒定电流,对其电压采样整流滤波等一系列处理从而精确地测量其阻值.3方法三、IEC标准循环寿命测试IEC规定镍镉和镍氢电池标准循环寿命测试为:电池以0.2C放至1.0V/支后1.以0.1C充电16小时,再以0.2C放电2小时30分(一个循环).IEC规定锂电池标准循环寿命测试为:电池以0.2C放至3.0V/支后,1C恒流恒压充电到4.2V,截止电流20MA,搁置1小时后,再以0.2C放电至3.0V(一个循环)反复循环500次后容量应在初容量的60%以上.4方法四、内压测试镍镉和镍氢电池内压测试为:将电池以0.2C放至1.0V后,以1C充电3小时,根据电池钢壳的轻微形变通过转换得到电池的内压情况,测试中电池不应彭底,漏液或爆炸.锂电池内压测试为:(UL标准)模拟电池在海拔高度为15240m的高空(低气压11.6kPa)下,检验电池是否漏液或发鼓.具体步骤:将电池1C充电恒流恒压充电到4.2V,截止电流10mA,然后将其放在气压为11.6Kpa,温度为(20±3℃)的低压箱中储存6小时,电池不会爆炸,起火,裂口,漏液.5方法五、跌落测试将电池组充满电后从三个不同方向于1m高处跌落于硬质橡胶板上,每个方向做2次,电池组电性能应正常,外包装无破损.6方法六、振动实验测试镍镉和镍氢电池振动实验方法为:电池以0.2C放电至1.0V后,0.1C充电16小时,搁置24小时后按下述条件振动:振幅:4mm频率:1000次,分XYZ三个方向各振动30分钟.振动后电池电压变化应在±0.02V之间,内阻变化在±5m以内锂电池振动实验方法为:电池以0.2C放电至3.0V后1C充电恒流恒压充电到4.2V,截止电流10mA,搁置24小时后按下述条件振动:振幅0.8mm使电池在10HZ-55HZ之间振动,每分钟以1HZ的震动速率递增或递减.振动后电池电压变化应在±0.02V之间,内阻变化在5m以内.7方法七、撞击实验电池充满电后,将一个15.8mm直径的硬质棒横放于电池上,用一个20磅的重物从610mm的高度掉下来砸在硬质棒上,电池不应爆炸起火或漏液.8方法八、穿刺实验电池充满电后,用一个直径为2.0mm~25mm的钉子穿过电池的中心,并把钉子留在电池内,电池不应该爆炸起火.9方法九、高温高湿测试镍镉和镍氢电池高温高湿测试为:电池以0.2C放电至1.0V后,1C充电75分钟后将其置与温度66℃,85%湿度条件下储存192小时(8天),于常温常湿下搁置2小时,电池不应变形或漏液,容量恢复应在标称容量的80%以上.锂电池高温高湿测试为:(国家标准)将电池1C恒流恒压充电到4.2V,截止电流10mA,然后放入(40±2℃),相对湿度为90%-95%的恒温恒湿箱中搁置48h后,将电池取出在(20±5℃)的条件下搁置2h,观测电池外观应该无异常现象,再以1C恒流放电到2.75V,然后在(20±5℃)的条件下,进行1C充电,1C放电循环直至放电容量不少于初始容量的85%,但循环次数不多于3次.电池保养常识：1记忆效应镍氢充电电池上常见的现象。

锂电池容量测量方法嘿，你问锂电池容量测量方法啊？那咱就来好好说说。

这锂电池容量测量啊，可不是个简单事儿。

首先呢，你得有一些工具。

比如说电压表、电流表、计时器啥的。

这些就像是你的小帮手，能帮你搞清楚锂电池的容量。

然后呢，你可以用恒流放电法来测量。

就是给锂电池加上一个恒定的电流，让它一直放电，直到电压降到一个特定的值。

这时候，你记录下放电的时间，再根据电流和时间就能算出锂电池的容量啦。

就像让锂电池跑一场马拉松，看看它能坚持多久。

还有一种方法是恒阻放电法。

给锂电池接一个固定的电阻，让它放电。

同样记录下放电的时间和电压变化，也能算出容量。

这就像给锂电池背上一个小包袱，看它能走多远。

另外呢，你也可以用充电法来估算容量。

先把锂电池充满电，然后记录下充电的电量。

再根据锂电池的标称电压，就能大概算出容量了。

不过这种方法不是很准确哦，只能做个参考。

在测量的时候，一定要注意安全哇。

锂电池可不能随便乱弄，要是不小心短路了或者爆炸了，那可就危险喽。

就像一个小炸弹一样，会把你吓一跳。

我给你说个我自己的事儿吧。

有一次，我想知道我的电动车锂电池的容量还有多少。

我就用恒流放电法来测量。

我找了一个合适的电流，然后看着电压表和计时器。

等锂电池放电到电压很低的时候，我赶紧记录下时间。

最后一算，发现容量比我想象的要小一些。

从那以后，我就知道该什么时候给锂电池充电了，不然半路没电可就麻烦了。

所以啊，测量锂电池容量有好几种方法，你可以根据自己的情况选择合适的方法。

但是一定要小心谨慎，注意安全。

只要你认真去做，就能搞清楚锂电池的容量，让它更好地为你服务。

电化学测试锂离子电池稳态测量技术-线性电势扫描伏安法
（LSVCV）
锂离子电池电极材料在电池充放电过程中一般经历以下几个步骤：①溶剂化的锂离子从电解液内迁移到电解液/固体电极的两相界面；②溶剂化的锂离子吸附在电解液/固体电极的两相界面；③去溶剂化；④电荷转移，电子注入电极材料的导带，吸附态的锂离子从电解液相迁移至活性材料表面晶格；⑤锂离子从活性材料表面晶格向内部扩散或迁移；⑥电子从集流体向活性材料的迁移。

线性电势扫描法在电化学测量中有着广泛的应用，常用于：①判断电极体系中可能发生的电化学反应；②判断电极过程的可逆性；③判断电极反应的反应物来源；
④研究电极活性物质的吸脱附过程。

锂离子电池基础科学问题（Ⅻ Ⅰ）——电化学测量方法. 凌仕刚，吴娇杨，张舒，高健，王少飞，李泓.
Das S R，Majumder S B，Katiyar R S. Kinetic analysis of the Li ionintercalation behavior of solution derived nano-crystalline lithiummanganate thin films[J]. Journal of Power Sources，2005，139：261-268.
Tang S B，Lai M O，Lu L. Li-ion diffusion in highly (003) oriented LiCoO2 thin film cathode prepared by pulsed laser deposition[J]. Journal of Alloys and Compounds，2008，449（1-2）：300-303.。

干货锂电池研究中的电导率测试分析方法导读：锂离子电池充放电过程中，电池极片内部存在锂离子和电子的传输，其中锂离子通过电极孔隙内填充的电解液传输，而电子主要通过固体颗粒，特别是导电剂组成的三维网络传导至活物质颗粒/电解液界面参与电极反应。

电子的传导特性对电池性能影响大，主要影响电池的倍率性能。

而电池极片中，影响电导率的主要因素包括箔基材与涂层的结合界面情况，导电剂分布状态，颗粒之间的接触状态等。

通过电池极片的电导率能够判断极片中微观结构的均匀性，预测电池的性能。

本文根据自己的经验和文献资料对电池极片的电导率测试方法进行简单总结，并列举极片电导率的部分影响因素。

01电导率测试方法1.1 测试装置的构建和电极选择最常规的测试装置将测试材料夹在两片测试电极之间，构成一个三明治结构，如图1 所示。

而对于薄膜材料，则必须设计合适的微电极，一般分为两种：三明治结构和面内电极结构（叉指电极、平行条状电极）。

图1 测试电极示意图构成测试装置的极片有 3 类，可逆电极（reversible electrode）、全阻塞电极（blocking electrode）和半阻塞电极（semi-blocking electrode）。

可逆电极和全阻塞电极对应于传统电化学中交换电流很大的理想不极化电极和交换电流接近于零的理想极化电极，半阻塞电极常用于混合导体中离子电导率和电子电导率的区分。

利用这些电极可以组成不同类型的测试装置，以满足不同导电特性材料的不同测试需要。

不同类型电极的特点列于表1。

表1 不同电极类型及特点1.2 离子电导率和电子电导率的测试方法3 种测试离子电导率和电子电导率的电极构筑方式。

BUSCHMANN 等分别用金属锂可逆电极和Au 离子阻塞电极作为测试电极进行交流阻抗谱测试[图2(a)]，得到材料的离子电导率和电子电导率之和；图2(b)用金属锂作为测试电极（170 ℃退火处理，保证测试电极和测试材料之间的良好接触）进行四电极直流法测试，得到总电导率和交流阻抗谱的结果基本一致；图2(c)一侧用Au电极，一侧用金属锂电极，通过Hebb-Wagner 直流极化，混合离子和电子的高瞬态电流很快下降，并最终达到稳定的电子电流，从而确定电子和空穴的电导率；之后，由交流阻抗谱得到的总电导率和直流极化法得到的电子电导率，用迁移数的定义计算电子迁移数。

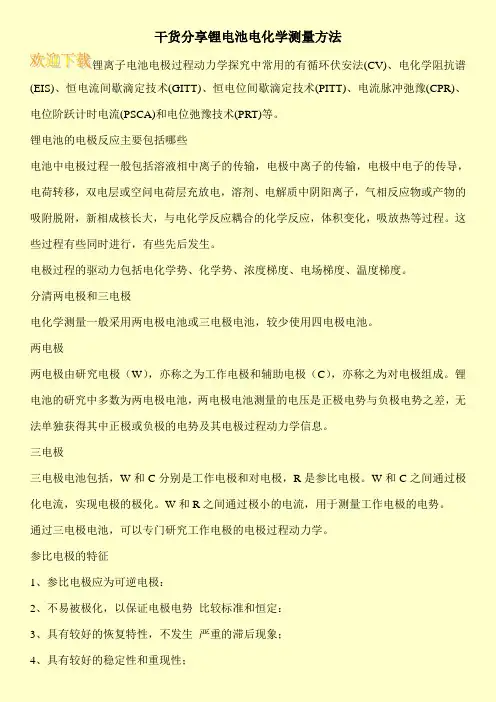

干货分享锂电池电化学测量方法锂离子电池电极过程动力学探究中常用的有循环伏安法(CV)、电化学阻抗谱(EIS)、恒电流间歇滴定技术(GITT)、恒电位间歇滴定技术(PITT)、电流脉冲弛豫(CPR)、电位阶跃计时电流(PSCA)和电位弛豫技术(PRT)等。

锂电池的电极反应主要包括哪些电池中电极过程一般包括溶液相中离子的传输，电极中离子的传输，电极中电子的传导，电荷转移，双电层或空问电荷层充放电，溶剂、电解质中阴阳离子，气相反应物或产物的吸附脱附，新相成核长大，与电化学反应耦合的化学反应，体积变化，吸放热等过程。

这些过程有些同时进行，有些先后发生。

电极过程的驱动力包括电化学势、化学势、浓度梯度、电场梯度、温度梯度。

分清两电极和三电极电化学测量一般采用两电极电池或三电极电池，较少使用四电极电池。

两电极两电极由研究电极（W），亦称之为工作电极和辅助电极（C），亦称之为对电极组成。

锂电池的研究中多数为两电极电池，两电极电池测量的电压是正极电势与负极电势之差，无法单独获得其中正极或负极的电势及其电极过程动力学信息。

三电极三电极电池包括，W和C分别是工作电极和对电极，R是参比电极。

W和C之间通过极化电流，实现电极的极化。

W和R之间通过极小的电流，用于测量工作电极的电势。

通过三电极电池，可以专门研究工作电极的电极过程动力学。

参比电极的特征1、参比电极应为可逆电极：2、不易被极化，以保证电极电势比较标准和恒定：3、具有较好的恢复特性，不发生严重的滞后现象；4、具有较好的稳定性和重现性；5、快速暂态测量时，要求参比电极具有较低的电阻，以减少干扰，提高测量系统的稳定性；6、不同的溶液体系，采用相同的参比电极的，其测量结果可能存在差异，误差主要来源于溶液体系间的相互污染和液接界电势的差异。

常用的参比电极水溶液体系参比电极：可逆氢电极、甘汞电极、汞一氧化汞电极、汞一硫酸亚汞电极等；非水溶液体系参比电极：银一氯化银电极、Pt 电极以及金属锂、钠等电极。

锂电池性能测试方法锂电池是一个要求高品质、高安全的产品、消费者在使用时往往不清楚电池的性能，导致在使用时电池的工作效率往往达不到理想目标，有时甚至盲目使用还会引起电池爆炸事件的发生，人生安全也会受到损伤，因此了解电池的性能也是至关重要的。

锂电池性能测试主要包括电压、内阻、容量、内压、自放电率、循环寿命、密封性能、安全性能、储存性能、外观等，其它还有过充、过放、可焊性、耐腐蚀性等工具/原料测试仪硬质棒钉子方法/步骤方法一、自放电测试镍镉和镍氢电池的自放电测试为: 由于标准荷电保持测试时间太长,一般采用24小时自放电来快速测试其荷电保持能力,将电池以0.2C放电至1.0V.1C充电80分钟,搁置15分钟,以1C放电至10V,测其放电容量C1,再将电池以1C充电80分钟,搁置24小时后测1C容量C2,C2/C1×100%应小于15%锂电池的自放电测试为:一般采用24小时自放电来快速测试其荷电保持能力,将电池以0.2C放电至3.0V,恒流恒压1C充电至4.2V,截止电流:10mA,搁置15分钟后,以1C放电至3.0V测其放电容量C1,再将电池恒流恒压1C充电至4.2V,截止电流100mA,搁置24小时后测1C容量C2,C2/C1×100%应大于99%.方法二、内阻测量电池的内阻是指电池在工作时,电流流过电池内部所受到的阻力,一般分为交流内阻和直流内阻,由于充电电池内阻很小,测直流内阻时由于电极容易极化,产生极化内阻,故无法测出其真实值;而测其交流内阻可免除极化内阻的影响,得出真实的内值.交流内阻测试方法为:利用电池等效于一个有源电阻的特点,给电池一个1000HZ,50mA的恒定电流,对其电压采样整流滤波等一系列处理从而精确地测量其阻值.方法三、IEC标准循环寿命测试IEC规定镍镉和镍氢电池标准循环寿命测试为:电池以0.2C放至1.0V/支后1.以0.1C充电16小时,再以0.2C放电2小时30分(一个循环).2.0.25C充电3小时10分,以0.25C放电2小时20分(2-48个循环).3.0.25C充电3小时10分,以0.25C放至1.0V(第49循环)4.0.1C充电16小时,搁置1小时,0.2C放电至1.0V(第50个循环),对镍氢电池重复1-4共400个循环后,其0.2C放电时间应大于3小时;对镍隔电池重复1-4共500个循环,其0.2C放电时间应大于3小时.EC规定锂电池标准循环寿命测试电池以0.2C放至3.0V/支后,1C恒流恒压充电到4.2V,截止电流20MA,搁置1小时后,再以0.2C放电至3.0V(一个循环)反复循环500次后容量应在初容量的60%以上.方法四、内压测试镍镉和镍氢电池内压测试为:将电池以0.2C放至1.0V后,以1C充电3小时,根据电池钢壳的轻微形变通过转换得到电池的内压情况,测试中电池不应彭底,漏液或爆炸.锂电池内压测试为:(UL标准)模拟电池在海拔高度为15240m的高空(低气压11.6kPa)下,检验电池是否漏液或发鼓.具体步骤:将电池1C充电恒流恒压充电到4.2V,截止电流10mA,然后将其放在气压为11.6Kpa,温度为(20±3℃)的低压箱中储存6小时,电池不会爆炸,起火,裂口,漏液.方法五、跌落测试将电池组充满电后从三个不同方向于1m高处跌落于硬质橡胶板上,每个方向做2次,电池组电性能应正常,外包装无破损.方法六、振动实验测试镍镉和镍氢电池振动实验方法为:电池以0.2C放电至1.0V后,0.1C充电16小时,搁置24小时后按下述条件振动:振幅:4mm频率:1000次,分XYZ三个方向各振动30分钟.振动后电池电压变化应在±0.02V之间,内阻变化在±5m以内锂电池振动实验方法为:电池以0.2C放电至3.0V后1C充电恒流恒压充电到4.2V,截止电流10mA,搁置24小时后按下述条件振动:振幅0.8mm使电池在10HZ-55HZ之间振动,每分钟以1HZ的震动速率递增或递减.振动后电池电压变化应在±0.02V之间,内阻变化在5m以内.方法七、撞击实验电池充满电后,将一个15.8mm直径的硬质棒横放于电池上,用一个20磅的重物从610mm的高度掉下来砸在硬质棒上,电池不应爆炸起火或漏液.方法八、穿刺实验电池充满电后,用一个直径为2.0mm~25mm的钉子穿过电池的中心,并把钉子留在电池内,电池不应该爆炸起火.方法九、高温高湿测试镍镉和镍氢电池高温高湿测试为:电池以0.2C放电至1.0V后,1C充电75分钟后将其置与温度66℃,85%湿度条件下储存192小时(8天),于常温常湿下搁置2小时,电池不应变形或漏液,容量恢复应在标称容量的80%以上.锂电池高温高湿测试为:(国家标准)将电池1C恒流恒压充电到4.2V,截止电流10mA,然后放入(40±2℃),相对湿度为90%-95%的恒温恒湿箱中搁置48h后,将电池取出在(20±5℃)的条件下搁置2h,观测电池外观应该无异常现象,再以1C恒流放电到2.75V,然后在(20±5℃)的条件下,进行1C充电,1C放电循环直至放电容量不少于初始容量的85%,但循环次数不多于3次.注意事项测试时间搁置24小时测试安全措施要做好循环测试不多余三次。

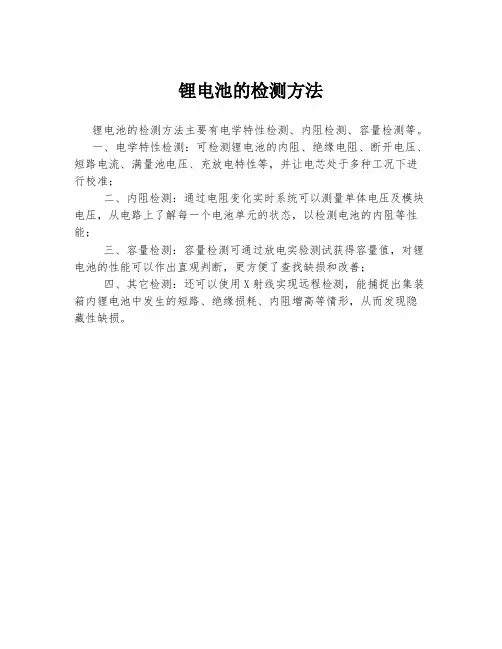

锂电池的检测方法
锂电池的检测方法主要有电学特性检测、内阻检测、容量检测等。

一、电学特性检测：可检测锂电池的内阻、绝缘电阻、断开电压、短路电流、满量池电压、充放电特性等，并让电芯处于多种工况下进行校准；
二、内阻检测：通过电阻变化实时系统可以测量单体电压及模块电压，从电路上了解每一个电池单元的状态，以检测电池的内阻等性能；
三、容量检测：容量检测可通过放电实验测试获得容量值，对锂电池的性能可以作出直观判断，更方便了查找缺损和改善；
四、其它检测：还可以使用X射线实现远程检测，能捕捉出集装箱内锂电池中发生的短路、绝缘损耗、内阻增高等情形，从而发现隐藏性缺损。
