内容(十三)锂离子电池的电化学阻抗谱分析报告

  • 格式：doc
  • 大小：438.00 KB
  • 文档页数：16

下载文档原格式

  / 16

合集下载

锂离子电池 二阶等效电路模型 电化学阻抗谱

锂离子电池 二阶等效电路模型 电化学阻抗谱

【锂离子电池的电化学阻抗谱分析】随着科技的不断发展，锂离子电池已经成为了现代很多领域的重要能源存储设备。

从智能手机到电动汽车，锂离子电池都扮演着至关重要的角色。

而在深入探讨锂离子电池的性能和特性时，二阶等效电路模型和电化学阻抗谱就成为了不可忽视的重要内容。

1. 二阶等效电路模型在锂离子电池的研究中，电池的动态特性和内部反应机制往往通过电路模型来描述。

二阶等效电路模型是其中一种常用的模型之一。

它包括了电池内部的电化学反应和电荷传输的过程，能够较为准确地模拟锂离子电池的动态响应。

（1）电池内部的电化学反应在二阶等效电路模型中，通常使用电压源来模拟电池内部的电化学反应。

这个电压源代表了电池正负极之间的电化学势差，是电池的驱动力。

通过这个电压源，可以更好地理解电池内部电化学反应的特性，以及参数对电池性能的影响。

（2）电荷传输的过程电池内部的电荷传输过程对电池的性能和稳定性有着至关重要的影响。

在二阶等效电路模型中，这一过程通常由电容器和电阻器组成。

电容器代表了电荷在电池内部的存储和释放过程，而电阻器则代表了电荷传输的阻力。

通过调整电容器和电阻器的数值，可以更好地优化电池的性能。

2. 电化学阻抗谱电化学阻抗谱是分析锂离子电池动态特性的重要手段之一。

它通过对电池施加交流电信号，然后测量电池的响应来获得电池内部的动态信息。

在电化学阻抗谱中，会出现一系列的阻抗谱特征，如半圆和斜线等。

（1）半圆特征在电化学阻抗谱中，半圆特征往往代表了电池内部的电化学反应和电荷传输过程。

通过对半圆的圆弧特性进行拟合分析，可以获得电池内部反应速率和电荷传输的信息，进而了解电池的动态特性和性能优化的方向。

（2）斜线特征除了半圆特征外，电化学阻抗谱中还会出现一些斜线特征。

这些斜线往往代表了电池内部的扩散过程和电池与外部环境的接触电阻。

通过分析这些斜线特征，可以更好地优化电池的设计和材料选择，提高电池的能量密度和循环稳定性。

3. 个人观点和总结通过以上对锂离子电池的二阶等效电路模型和电化学阻抗谱的分析，我对锂离子电池的动态特性和内部结构有了更深入的了解。

锂离子电池中的DCIR,ACIR,EIS测试及EIS频谱分析

锂离子电池中的DCIR,ACIR,EIS测试及EIS频谱分析

锂离子电池中的DCIR，ACIR，EIS测试及EIS频谱分析测试锂离子电池的电阻，通常我们常用三种内阻测试为：DCIR，ACIR，EIS。

一. 锂离子电池中的DCIR测试DCIR：Direct Current Internal Resistance直流内阻的测试。

测量得到的直流内阻主要包含了电池内所有的阻力：欧姆内阻，界面阻抗，电荷转移阻抗，扩散阻抗，欧姆极化内阻，电化学极化内阻以及浓差极化内阻。

在测试过程中，Li离子有空间位置上的明显变化，所以称为动态电阻。

DCIR测试原理：是使用特定倍率电流（I）充放电一定时间（t），记录充放电前的电池电压（U1）和充放电之后的电压（U2），计算公式如下：R=（U2-U1）/I我们认为直流内阻测试出来的数值就是锂离子电池在工作过程中表现出来的阻抗，一般为了更加清楚地了解锂电池内部的反应，一般采用的倍率比较大，放电时间较短，一般为几秒到几十秒。

测试直流电阻的目的：一般是为了了解电池在大倍率放电时，所表现出来的阻抗，同时区别欧姆内阻和电子转移内阻。

二. 锂离子电池中的ACIR测试ACIR (Alternating Current Internal Resistance)交流内阻的测试。

之所以使用交流电来测试电池的电阻，是因为我们希望排除极化产生的影响，直接测得物质本身性质对电流的阻力。

当使用交流电的时候，f=1/T频率足够大的时候，电流的周期就更小。

在短时间内，Li离子来不及移动很长一段距离，只是原来的位置来回挪动。

因而，频率足够大的时候, 假设有：1.电荷不发生移动，所以不会有电荷的积累，电荷分布不发生改变，故认为不会产生极化。

在平时锂电池的分容时，采用的内阻测试仪，选用的频率为1000Hz时的内阻，认为此时ACIR测出来的数值等同于欧姆内阻，就是默认电池为一个电阻时的阻值。

三. 锂离子电池中的EIS测试电化学阻抗谱(EIS)：是一种无损的参数测定和有效的电池动力学行为测定方法。

锂离子固态电池的电化学阻抗谱的基本特征

锂离子固态电池的电化学阻抗谱的基本特征

锂离子固态电池的电化学阻抗谱的基本特征锂离子固态电池是一种新型的电池技术，其具有高能量密度、快速充放电速度、长寿命等优点，被广泛应用于电动汽车、可穿戴设备等领域。

电化学阻抗谱是研究锂离子固态电池性能的重要工具，通过测量电池在不同频率下的阻抗特性，可以提供有关电荷传输、电化学反应等方面的信息。

锂离子固态电池的电化学阻抗谱主要具有以下基本特征：1.高频截止：在高频区，电池的电化学阻抗主要由电解质对电荷传输的阻力决定。

锂离子固态电池中的电解质一般为固态材料，因此其电导率相对较低，导致高频截止频率较低。

高频截止频率的大小与电解质的电导率密切相关，电导率越高，高频截止频率越高。

2.低频截止：在低频区，电池的电化学阻抗主要由界面反应造成的化学反应阻力和极化阻力决定。

固态电池的界面由电解质与电极之间的接触处，以及电极与活性材料之间的接触处组成。

界面反应的化学反应速率决定了低频截止频率的大小。

同时，电池的极化阻力也会对低频截止频率产生影响。

3.半圆弧特征：在中频区，电池的电化学阻抗呈现出一个半圆弧特征。

这个半圆弧是由于界面反应和电解质对电荷传输的贡献相互竞争而形成的。

半圆弧的半径反映了界面反应的速率和电解质的电荷传输能力。

半圆弧的偏移量可以指示固态材料的极化程度。

半圆弧越大，电池性能越差。

4.电池容量与阻抗的关系：电池的容量与其内部的电化学阻抗之间存在一定的关系。

通常情况下，随着电池容量的增加，电池的电化学阻抗会增加。

这是因为随着电池放电，固态电解质的锂离子浓度降低，导致电导率降低，从而导致电化学阻抗增加。

5.温度效应：温度对锂离子固态电池的电化学阻抗谱也有显著影响。

一般来说，温度升高可以提高固态电解质的离子传导率，从而降低电池的电化学阻抗。

因此，在温度较高的情况下，电池的阻抗谱会表现出更好的性能。

综上所述，锂离子固态电池的电化学阻抗谱的基本特征包括高频截止、低频截止、半圆弧特征、电池容量与阻抗的关系以及温度效应。

锂电池电化学阻抗谱数据集

锂电池电化学阻抗谱数据集

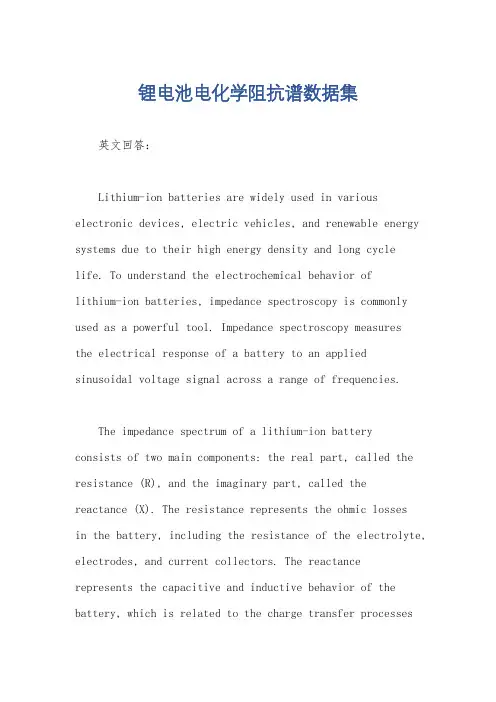

锂电池电化学阻抗谱数据集英文回答：Lithium-ion batteries are widely used in various electronic devices, electric vehicles, and renewable energy systems due to their high energy density and long cyclelife. To understand the electrochemical behavior oflithium-ion batteries, impedance spectroscopy is commonly used as a powerful tool. Impedance spectroscopy measuresthe electrical response of a battery to an appliedsinusoidal voltage signal across a range of frequencies.The impedance spectrum of a lithium-ion batteryconsists of two main components: the real part, called the resistance (R), and the imaginary part, called thereactance (X). The resistance represents the ohmic lossesin the battery, including the resistance of the electrolyte, electrodes, and current collectors. The reactancerepresents the capacitive and inductive behavior of the battery, which is related to the charge transfer processesat the electrode-electrolyte interface and the diffusion of lithium ions within the electrodes.By analyzing the impedance spectrum, we can extract valuable information about the electrochemical processes occurring in the battery. For example, the high-frequency region of the spectrum is dominated by the resistance, providing insights into the ionic conductivity and electrode kinetics. The low-frequency region, on the other hand, is influenced by the reactance, revealing the diffusion behavior of lithium ions within the electrodes.Impedance spectroscopy data sets typically consist of frequency, resistance, and reactance values. These data can be further analyzed using various mathematical models, such as equivalent circuit models, to obtain more detailed information about the battery's electrochemical behavior. For instance, the Warburg element in the equivalent circuit model can be used to characterize the diffusion behavior of lithium ions.中文回答：锂电池是由于其高能量密度和长循环寿命而被广泛应用于各种电子设备、电动车辆和可再生能源系统中的。

锂电池原位电化学阻抗谱测试

锂电池原位电化学阻抗谱测试

锂电池原位电化学阻抗谱测试引言随着电动汽车、移动设备等领域的快速发展，锂电池在储能领域的应用日益广泛。

为了深入了解锂电池的性能、优化其设计和提升电池的安全性，原位电化学阻抗谱测试成为一种重要的研究方法。

本篇文章将详细介绍锂电池原位电化学阻抗谱测试，主要探讨以下方面：电池性能测试、阻抗谱分析、电极过程动力学、电解液特性、电池反应动力学、温度和压力影响、老化与失效机制以及安全性评估。

1. 电池性能测试电池性能测试是评估锂电池性能的重要手段，包括容量、电压、电流等参数的测量。

通过测试不同参数的电池，可以分析电池的性能和影响因素。

此外，循环寿命、倍率性能和自放电率等也是评估锂电池性能的重要指标。

2. 阻抗谱分析阻抗谱分析是一种研究电化学系统的方法，通过测量系统的阻抗特性随频率的变化，可以深入了解电池的内部机制。

在锂电池原位电化学阻抗谱测试中，测量不同频率区域的阻抗谱，可以获得电极材料、电解液和电池内部其他组件的电化学性质和动力学参数。

3. 电极过程动力学电极过程动力学是研究电池极化现象的重要理论。

通过阻抗谱测量和分析，可以确定电极过程的动力学参数，如活化能、反应物浓度等，进而了解电池内部反应机理。

此外，电极过程动力学还可以为优化电极材料和设计提供理论指导。

4. 电解液特性电解液是锂电池的重要组成部分，其特性对电池性能具有重要影响。

通过阻抗谱分析电解液的物理和化学性质，如离子导电性、电化学稳定性等，可以探究电解液对电池性能的影响。

此外，电解液的选择和优化对提高电池的安全性和稳定性也具有重要意义。

5. 电池反应动力学电池反应动力学是研究电池反应速度和反应路径的重要理论。

通过阻抗谱分析不同反应机理，探究电池反应的具体过程，可以为优化电池设计和提升电池性能提供理论支持。

此外，电池反应动力学还可以为新型电池的开发提供指导。

6. 温度和压力影响温度和压力对锂电池的性能和阻抗谱具有重要影响。

通过实验参数的变化，可以了解温度和压力对电池性能的影响机制。

锂电池电化学阻抗谱

锂电池电化学阻抗谱

锂电池电化学阻抗谱（Electrochemical Impedance Spectroscopy，简称锂电池电化学阻抗谱（Electrochemical Impedance Spectroscopy，简称EIS）是一种用于研究锂离子电池等电化学系统内部反应过程的实验技术。

它通过测量电池在不同频率下的电压响应和电流响应，得到一个复数阻抗谱图，从而分析电池的内部结构、电荷传输过程以及电极/电解质界面的性质。

锂电池电化学阻抗谱的主要组成部分包括：
1. 高频区（Warburg区域）：在高频范围内，阻抗谱呈现出一个斜率较小的直线，这是由于锂离子在电极表面的扩散过程引起的。

这个区域的斜率与电极/电解质界面的扩散系数成正比，因此可以通过测量斜率来了解锂离子在电极表面的扩散速率。

2. 中频区（中间区域）：在中频范围内，阻抗谱呈现出一个半圆弧状的曲线，这是由于锂离子在电极内部的扩散和表面反应过程共同作用的结果。

这个区域的半径与锂离子在电极内部的扩散系数和表面反应速率有关，因此可以通过测量半径来了解锂离子在电极内部的扩散和表面反应特性。

3. 低频区（低频区域）：在低频范围内，阻抗谱呈现出一个斜率较大的直线，这是由于锂离子在电解质中的扩散过程引起的。

这个区域的斜率与电解质的离子传导性能有关，因此可以通过测量斜率来了解电解质的离子传导性能。

通过对锂电池电化学阻抗谱的分析，可以了解电池的内部结构、电荷传输过程以及电极/电解质界面的性质，从而为电池的设计、优化和故障诊断提供重要信息。

电化学阻抗实验报告

电化学阻抗实验报告
如果X是角频率为ω的正弦波电流信号，则Y即为角频率也是ω的正弦电势信号。此时Y/X既称为系统的阻抗，用Z表示。如果X是角频率是ω的正弦波电势信号，则Y即为角频率也是ω的正弦电流信号。此时Y/X既称为系统的导纳，用Y表示。阻抗和导纳统称为阻纳，用G表示。阻抗和导纳互为倒数关系，Z=1/Y。二者关系与电阻和电导相似。
5.记录实验数据并处理。
四、实验结果及数据分析
1实验测得数据绘制阻抗图如下：
图1 2205双相不锈钢在0.4mol/L的盐酸中阻抗曲线
图2 2205双相不锈钢在3.5%NaCl溶液中阻抗曲线
2由曲线拟合得出的等效电路如下：
注：两个溶液中得出的等效电路都是上图时拟合误差最小
二、实验设备和材料（设备操作作为附件）
实验设备
Gamry reference600电化学工作站、工作电极、饱和甘汞电极、参比电极、烧杯、0.01mol/L NaoH溶液等
实验材料
2205双相不锈钢
三、实验步骤
1.配好Nacl水溶液
2.安装好电极系统.
3.测定溶液的稳定电位值
4.待溶液的腐蚀电位稳定后，开始测定阻抗。

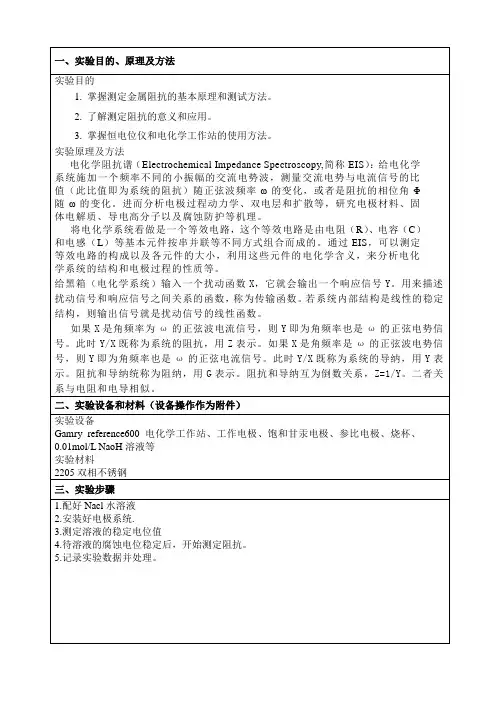

一、实验目的、原理及方法
实验目的
1.掌握测定金属阻抗的基本原理和测试方法。
2.了解测定阻抗的意义和应用。
3.掌握恒电位仪和电化学工作站的使用方法。
实验原理及方法
电化学阻抗谱（Electrochemical Impedance Spectroscopy,简称EIS）：给电化学系统施加一个频率不同的小振幅的交流电势波，测量交流电势与电流信号的比值或者是阻抗的相位角Φ随ω的变化。进而分析电极过程动力学、双电层和扩散等，研究电极材料、固体电解质、导电高分子以及腐蚀防护等机理。

锂离子电池电极材料电化学性能测试方法

锂离子电池电极材料电化学性能测试方法

锂离子电池电极材料电化学性能测试方法锂离子电池作为目前最常用的电池类型之一，广泛应用于电动汽车、移动设备和储能系统等领域。

电极材料是锂离子电池中的重要组成部分，其电化学性能直接影响到电池的性能和安全性。

因此，对电极材料的电化学性能进行准确的测试和分析非常重要。

本文将对锂离子电池电极材料的电化学性能测试方法进行详细介绍，包括电化学交换反应、电化学阻抗谱分析、循环伏安曲线测试等内容。

1.电化学交换反应电化学交换反应是评价电极材料性能的重要方法之一。

通过对电极材料在锂离子电池循环充放电过程中的电化学反应进行测试，可以评估电极材料的可逆性、容量衰减情况、循环稳定性等性能。

一般来说，电极材料在循环充放电中会发生锂离子的嵌入和脱嵌过程，这个过程会产生电化学反应。

通过测试电压-容量曲线可以得到电极材料的放电容量、循环稳定性和可逆性等性能指标。

一般来说，放电容量愈大，循环稳定性愈好，可逆性愈高，电极材料的性能就愈好。

2.电化学阻抗谱分析电化学阻抗谱是评估电极材料电化学性能的重要测试方法之一。

通过对电池在不同频率下的交流电压响应进行测试，可以得到电池的电荷传输工程、电解质中锂离子的扩散等参数。

通过电化学阻抗谱分析可以得到电压响应和频率之间的关系曲线，通过拟合这个曲线可以得到电池的等效电路模型参数，从而评估电池的内阻、电荷传输系数等性能指标。

3.循环伏安曲线测试循环伏安曲线测试是评估电极材料电化学性能的常用方法之一。

通过对电极材料在不同电位下的电流-时间曲线进行测试，可以得到电极材料的嵌入和脱嵌过程、电荷传输过程、电解质中锂离子扩散等参数。

通过对循环伏安曲线进行分析可以评估电极材料的嵌入和脱嵌动力学性能、电解质中锂离子扩散速率等性能指标。

4.循环寿命测试循环寿命测试是评估电极材料电化学性能的重要方法之一。

通过对电极材料在多次循环充放电过程中的容量保持率、循环稳定性等参数进行测试，可以评估电极材料的循环寿命性能。

一般来说，循环寿命愈长，电极材料的性能就愈好。

锂离子电池交流阻抗图谱详细解读

锂离子电池交流阻抗图谱详细解读

锂离子电池交流阻抗图谱详细解读锂离子电池内部的反应过程主要由电子传递、Li+在电解液内扩散、Li+在电极表面发生电荷交换，Li+在正负极活性物质内部扩散等过程构成，不同过程对于电流和电压变化的响应速度不同，我们称之为弛豫时间。

电子传递和Li+在电解液内扩散的响应速度较快，弛豫时间较短，其行为更类似于纯电阻，而电荷交换过程响应速度稍慢，弛豫时间稍长，而Li+在正负极活性物质中扩散过程的响应速度最慢，弛豫时间最长，因此只有在极低的频率下才能体现出来。

根据锂离子电池的这一特性，人们设计了交流阻抗测试设备，给锂离子电池施加一个从高到低逐渐降低频率的交流电压信号，根据获得的电流反馈信号对锂离子电池内部的反应过程进行分析，是研究锂离子电池反应的强有力工具。

近日，德国亚琛工业大学的Pouyan Shafiei Sabet（第一作者、通讯作者）和Dirk Uwe Sauer两人对高能量密度锂离子电池（NCM/石墨体系）的交流阻抗图谱进行了深入的分析，明确了全电池交流阻抗图谱的反应过程对应的正负极反应，对于锂离子电池反应机理的研究具有重要的意义。

实验中采用的锂离子电池来自韩国电池生产商EIG的软包结构电池，其正极为NMC442，负极为石墨，电池容量为20Ah，能量密度为174Wh/kg，电极有效面积为8725.8cm2。

1.交流阻抗图谱分析1.1全电池阻抗图谱下图a为全电池的电压曲线和对应的正极、负极的电压曲线，从图中能够看到在全电池处于0%SoC状态时，负极处于0%SoC，而正极SoC状态仍然较高，这主要是因为锂离子电池在首次化成的过程中负极成膜过程消耗了部分活性锂。

而在全电池100%SoC状态时，负极的实际状态要低于100%SoC，这主要是因为负极在设计中一般是过量的。

下图b 和c为全电池的交流阻抗图谱，从图b中能够看到在中频区域至少包含一个反应过程（图中的一个压缩半圆），但是根据弛豫时间分析（下图c），中频区域的压缩半圆实际上是由两个过程共同构成：第一部分是在较高频率（36-76Hz）的过程F1；第二部分是较低频率（2-14Hz）的过程F2，但是这两个过程对应的正负极反应还需要进一步分析。

锂电池电化学阻抗谱分析

锂电池电化学阻抗谱分析

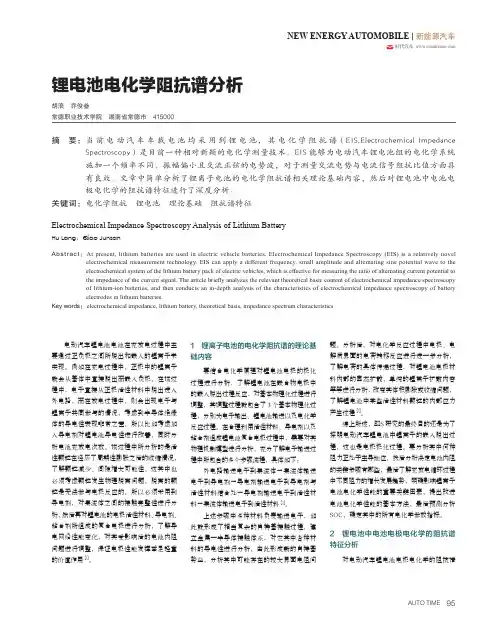

NEW ENERGY AUTOMOBILE | 新能源汽车时代汽车 锂电池电化学阻抗谱分析胡浪　乔俊叁常德职业技术学院　湖南省常德市　415000摘 要： 当前电动汽车车载电池均采用到锂电池，其电化学阻抗谱（EIS,Electrochemical Impedance Spectroscopy）是目前一种相对新颖的电化学测量技术。

EIS能够为电动汽车锂电池组的电化学系统施加一个频率不同、振幅偏小且交流正弦的电势波，对于测量交流电势与电流信号阻抗比值方面具有良效。

文章中简单分析了锂离子电池的电化学阻抗谱相关理论基础内容，然后对锂电池中电池电极电化学的阻抗谱特征进行了深度分析。

关键词：电化学阻抗　锂电池　理论基础　阻抗谱特征电动汽车锂电池电池在充放电过程中主要通过正负极之间所脱出和嵌入的锂离子来实现。

例如在充电过程中，正极中的锂离子就会从基体中直接脱出而嵌入负极。

在该过程中，电子直接从正极活性材料中脱出进入外电路，而在放电过程中，则会出现电子与锂离子共同参与的情况，考虑到半导体绝缘体的导电性表现非常之差，所以比如考虑加入导电剂对锂电池导电性进行改善，同时分析电池充放电次数。

该过程中所分析的是活性颗粒在经历了周期性膨胀之后的收缩情况，了解颗粒减少、间隙增大可能性。

这其中也必须考虑颗粒发生物理脱离问题，脱离的颗粒是无法参与电极反应的，所以必须采用到导电剂，对集流体之间的接触完整性进行分析，然后再对锂电池的电极活性材料、导电剂、粘合剂所组成的复合电极进行分析，了解导电网络性能变化，对其受影响后的电池内阻问题进行调整，保证电极性能发挥举足轻重的价值作用[1]。

1　锂离子电池的电化学阻抗谱的理论基础内容要结合电化学原理对锂电池电极的极化过程进行分析，了解锂电池在嵌合物电极中的嵌入脱出过程反应，对基本物理化过程进行调整，其调整过程就包含了3个基本物理化过程，分别为电子输出、锂电池输送以及电化学反应过程。

在合理利用活性材料、导电剂以及粘合剂组成锂电池复合电极过程中，需要对其物理机制模型进行分析，充分了解电子输送过程中所包含的多个步骤流程，具体如下：外电路输送电子到集流体→集流体输送电子到导电剂→导电剂输送电子到导电剂与活性材料结合处→导电剂输送电子到活性材料→集流体输送电子到活性材料[2]。

锂电池电化学阻抗谱EIS

锂电池电化学阻抗谱EIS

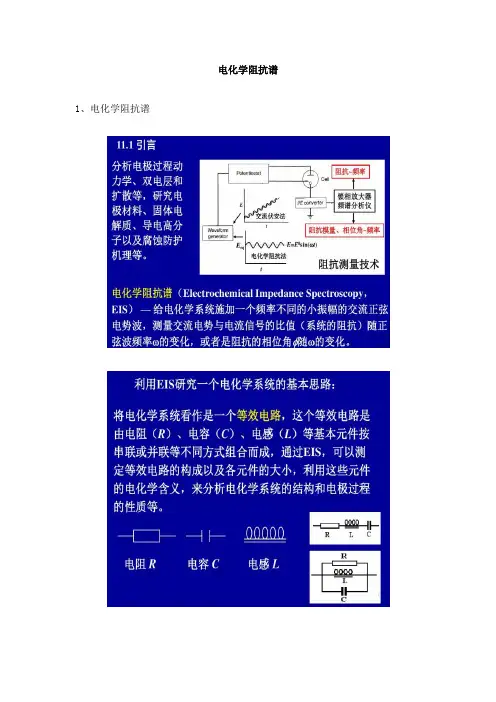

电化学阻抗谱1、电化学阻抗谱电感能使电流提前，电容能使电流滞后，因此出现电压与电流产生相位角。

感抗=ωL。

CPE全称为Constant Phase Angle Element，即常相位角元件。

实际上，CPE 指的是具有同一种特征的电路元件，Warburg阻抗也属于CPE的一种。

所谓常相位，意思是阻抗与1/jω的幂具有相关性。

这里的power-law function就是幂函数。

幂的意思就是乘方。

另外，这种幂相关性是由于电极界面上的不规则形状所导致的动力学弛豫。

更重要的是，这里的阻抗，并没有特指是哪一种阻抗，可以是电容、电感，也可以是扩散阻抗。

要想彻底了解CPE，还得从来源上说起。

1、对于一个平整的电极而言，不考虑电解液各种对流、迁移等作用时，可以认为各处性质相同，此时，电极表面各处对离子吸附、吸引等能力是相同的，即电导相同2、对于一个不平整的电极而言，这种情况就会出现变化，我们举个简单的例子，电极表面某处出现了一个斜坡，如下图要知道，在电化学中对于电解池的几何形状是比较讲究的，特别是在电镀时，形状会影响电流的分布。

那么，在这里，仅仅是一个斜坡就会造成其上的电极各处电导不相等，即反应在阻抗中，就会偏离原先的理想元件数值。

而且，变化后的阻抗值是与1/jω的幂呈正比。

当然，电流的不均匀分布等等因素均可导致同样的结果。

CPE的具体表达式为：Y0一般来说指的是电容C。

前面说的这些忽略了一些内容，也就是为什么阻抗会和1/jω的幂相关。

这是因为要计算一个不规则的电极界面的阻抗值时，就需要借助积分，经过数学运算得到的结果，就含有α这个幂指数项，具体推导过程这里不赘述了，仅简单描述一下有助理解即可：第一步：任何电极界面均可认为是一个电阻R和一个电容C的并联（有的同学想不通，实际上任何电极界面都存在法拉第过程和双电层，那么，电极表面总电流是由法拉第电流和双电层电流共同组成的，这跟并联电路的规律是一致的）；第二步：对电极界面进行微分处理，每一个微小的区域均可写出RC并联电路的阻抗，即Z=R+1/jωC；第三步：对上式进行微分后再积分，就可以得到不规则电极的总阻抗了，对具体过程感兴趣的同学可以找找相关资料。
