拉索式玻璃幕墙施工技术解析本文分别就拉索工作原理简介、索网点驳式玻璃幕墙受力体系及施工要点以及索网点驳式玻璃幕墙施工流程对拉索式玻璃幕墙施工技术进行了分析探讨。
标签：拉索式;玻璃幕墙;施工技术引言：随着我国高新技术的发展，许多和幕墙相关的新技术、新材料、新原理和新工艺也都涌现出来。
拉索式玻璃幕墙是21世纪初期才在我国开始投人使用的。
经过近十年的长足发展，玻璃幕墙的种类从开始单一的明框，到后来的隐形框，发展到现在的拉索式玻璃幕墙。
拉索式玻璃幕墙具有结构新颖、安全可靠和视觉通畅的优点。
拉索式玻璃幕墙充分地利用了玻璃明亮通透的特性，让人处在建筑物当中时有一种异常宽敞明亮的感觉，使得建筑物的内部和外部空间都融为了一体，因此拉索式玻璃幕墙在各个建筑物中得到很广泛地应用。
一、拉索工作原理简介拉索式玻璃幕墙是将玻璃面板用钢爪固定在索桁架上的一种幕墙形式。
它主要由三个部份组成：玻璃面板、索桁架及锚固结构。
索桁架是跨越幕墙支承跨度的重要构件，索桁架悬挂在锚固结构上，它由按一定规律布置的高张强度的索及连系杆组成。
索桁架起着形成幕墙系统，承担幕墙承受的荷载并将其传至锚固结构的任务。
锚固结构是指基于锚固技术的锚杆、锚索和土钉一类岩土工程加固、支护结构，它承受索桁架传来的荷载，并将它们可靠地传向基础，同时锚固结构也是索桁架赖以进行张拉的主体，索桁架要强力拉紧后才能形成幕墙系统。
为了获得稳定的幕墙体系，必须施加相当的拉力才能绷紧，跨度越大，所需的拉力就越大，为此就须要有承受相当大反力的锚固结构来维持平衡。
玻璃面板由安装在索桁架上的钢爪进行固定，作填缝处理后，最终形成幕墙系统。
玻璃面板、索桁架、锚固结构组成幕墙系统。
三者互相依存、互相制约、互相影响。
索桁架是柔性的张拉结构，在没有施加预应力之前没有刚度，其形状也是不确定的，必须通过施加适当的预应力赋于其一定的形状，才能成为能承受外荷载的结构。
在给定的边界条件下，所施加的预应力系统的分布和大小，同所形成的结构初始形状是相互联系的。
索网式玻璃幕墙施工工法一、前言：索网式玻璃幕墙施工工法介绍索网式玻璃幕墙作为一种新型建筑幕墙材料，具有质感好、透光性高等特点，已被广泛应用于高层建筑、商业广场等场所。
其中，索网式玻璃幕墙施工工法是一种权威、规范的施工方法，具有工艺先进、施工效率高、施工质量可控等优点。
因此，在实际施工应用中，索网式玻璃幕墙施工工法能够提高施工效率，降低施工成本，达到节约资源、保护环境的目的。
二、工法特点1.使用索网式安装嵌板，提高施工效率，减少人工工时。
2.采用模块化施工，降低生产成本。
3.使用钢制明杆，增加幕墙结构的抗风性能。
4.材料损耗小，施工过程中二次加工浪费少。
5.施工工艺简单方便，施工现场环境布局合理。
6.施工过程中质量可控，施工效率快。
三、适应范围1.高层建筑幕墙2.广场建筑幕墙3.商业建筑幕墙4.公共建筑幕墙四、工艺原理索网式玻璃幕墙工艺原理是以经过特殊加工的铝制浮雕板，通过特制的衔接结构，相互组合成单位板块。
通过钢杆与玻璃面板形成紧凑的网格状结构，完成玻璃幕墙的立面组合布置。
在施工中，应根据实际工程现场，采取不同的方案来满足工程要求。
五、施工工艺1.立面线框施工首先按照设计要求，定位好幕墙结构的墙体挂点位置，并制作好墙面线框，根据线框的位置，进行立面构件悬吊定位、立面线框安装等施工阶段。
2.支撑架施工按照设计施工程序，进行支撑架施工，主要是将支撑架安装好，并根据线框位置，将构件支撑在支撑架上。
3.构件安装安装幕墙立面的构件，包括水平构件、垂直构件、连字杆等，构件之间配合精准。
4.安装垫块在进行玻璃面板安装前，需要在构件间装上垫块。
用以去除构件与玻璃面板的间隙。
5.玻璃安装根据设计要求，进行玻璃安装，可以采取全安型或半安型方式安装。
6.骨干结构安装在玻璃安装之后，进行骨干结构安装，进行主件安装、拉杆安装等工作。
7.工程验收完成施工之后，进行工程验收，包括质检人员进行技术验收、用户验收、安全验收等综合性的验收工作。
索⽹结构名词解释索⽹结构介绍1.1.概述概述1.1.1.1.索⽹结构索⽹结构1.1.1.单索结构玻璃幕墙是悬索结构点⽀式玻璃幕墙中的⼀种类型，其幕墙玻璃的⽀承结构为单层平⾯索⽹结构，它可以是⼀个单索⽹结构单元组成的，也可以由多个单索⽹结构组成的玻璃幕墙（如图）。
1.1.2.在玻璃幕墙平⾯受外部荷载后通过玻璃的连接机构将外部荷载转化成节点荷载P，节点荷载P作⽤在索⽹结构上，只要在索⽹中有⾜够的预应⼒N和挠度F，就可以满⾜⼒学的平衡条件。
当P为某⼀确定值时，挠度F和预应⼒N0成反⽐。
即预应⼒N值越⼤，挠度F就越⼩。
F=P/N0。
因此挠度F和预应⼒N是单层平⾯索⽹的两个关键参数，必须经过试验和计算分析后才能确定。
1.2.1.2.索⽹结构的特点索⽹结构的特点1.2.1.拉索在⼯作状态下必须有较⼤的挠度，通常挠度控制在1/40～1/50范围内。
1.2.2.曲⾯单层索⽹及双层索系玻璃幕墙⾃初始预应⼒状态之后的最⼤挠度与跨度之⽐不宜⼤于1/200。
1.2.3.拉索的伸长不锈钢索的极限强度t σ约为1100～15002/N mm ，其弹性模量E 约为5521.210~1.310/N mm ××，到达极限强度时其伸长率约为1%～２％。
对应的钢索挠度为（1/14～1/18）。
钢索的强度设计值取为600～8002/N mm ，相应地，达到强度设计值时不锈钢的挠度为（1/25～1/32），钢索的伸长⼩于1%，在允许范围内。
1.2.4.初拉⼒钢索在⾃然状态下是柔软的，难以形成稳定的结构，因此必须施加初拉⼒使其绷紧，才能具有抵抗法向荷载的能⼒。
初拉⼒不宜过⼤，通常在钢索的最⼩破断⼒的15%～25%范围内。
初拉⼒应能使钢索在⾼温⼯作仍有⼀定的剩余拉⼒。
不会因拉索膨胀⽽松弛；另⼀⽅⾯也应考虑在低温时不会因拉索收缩⽽使拉⼒过⼤。
1.3.1.3.主动索与被动索主动索与被动索主动索：施⼯过程中通过主动张拉，控制张拉端索⼒的建筑⽤索。

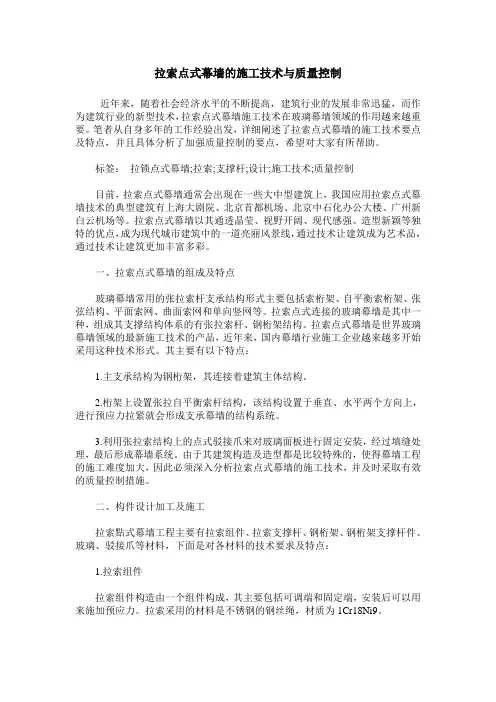

拉索点式幕墙的施工技术与质量控制近年来，随着社会经济水平的不断提高，建筑行业的发展非常迅猛，而作为建筑行业的新型技术，拉索点式幕墙施工技术在玻璃幕墙领域的作用越来越重要。
笔者从自身多年的工作经验出发，详细阐述了拉索点式幕墙的施工技术要点及特点，并且具体分析了加强质量控制的要点，希望对大家有所帮助。
标签：拉锁点式幕墙;拉索;支撑杆;设计;施工技术;质量控制目前，拉索点式幕墙通常会出现在一些大中型建筑上，我国应用拉索点式幕墙技术的典型建筑有上海大剧院、北京首都机场、北京中石化办公大楼、广州新白云机场等。
拉索点式幕墙以其通透晶莹、视野开阔、现代感强、造型新颖等独特的优点，成为现代城市建筑中的一道亮丽风景线，通过技术让建筑成为艺术品，通过技术让建筑更加丰富多彩。
一、拉索点式幕墙的组成及特点玻璃幕墙常用的张拉索杆支承结构形式主要包括索桁架、自平衡索桁架、张弦结构、平面索网、曲面索网和单向竖网等。
拉索点式连接的玻璃幕墙是其中一种，组成其支撑结构体系的有张拉索杆、钢桁架结构。
拉索点式幕墙是世界玻璃幕墙领域的最新施工技术的产品，近年来，国内幕墙行业施工企业越来越多开始采用这种技术形式。
其主要有以下特点：1.主支承结构为钢桁架，其连接着建筑主体结构。
2.桁架上设置张拉自平衡索杆结构，该结构设置于垂直、水平两个方向上，进行预应力拉紧就会形成支承幕墙的结构系统。
3.利用张拉索结构上的点式驳接爪来对玻璃面板进行固定安装，经过填缝处理，最后形成幕墙系统。
由于其建筑构造及造型都是比较特殊的，使得幕墙工程的施工难度加大，因此必须深入分析拉索点式幕墙的施工技术，并及时采取有效的质量控制措施。
二、构件设计加工及施工拉索點式幕墙工程主要有拉索组件、拉索支撑杆、钢桁架、钢桁架支撑杆件、玻璃、驳接爪等材料，下面是对各材料的技术要求及特点：1.拉索组件拉索组件构造由一个组件构成，其主要包括可调端和固定端，安装后可以用来施加预应力。
拉索采用的材料是不锈钢的钢丝绳，材质为1Cr18Ni9。
索网结构在幕墙施工中的应用
近年来，随着我国经济的发展，以及生活质量的提高，人们对建筑产品立面效果的
新颖和时尚有了更高的要求，建筑师们也顺应市场需求，在自己的作品中增添上各式
“流线”元素，设计出了许多造型别致的经典之作。
这些结构往往是高空大跨度悬挑结构，造型流畅、新颖，在给建筑增加亮点的同时，也给现场施工带来了很大难度。
成都大魔方演艺中心金属屋面工程，由于部分区域2#、5#塔吊无法覆盖，造成主檩条和次檩条在屋面的转运成为施工难点，我司经过与其他措施方案对比分析，采用索道
进行施工，措施费约2.23万元，若采用汽车吊进行施工，租赁费约18.62万元，最终利用钢索道将主檩条转运至安装部位，可节省措施费约16.39万元。
首先，在大陀螺主桁架上已经安装好的转接件上面连接方管，方管满焊在
300*300*16的钢板上面，钢板上面开有4个M20的螺栓孔，然后将焊有钢板的立杆用
M20的螺栓固定在屋面转接件上面，再在立杆的两侧做斜向支撑，立杆上端拉紧钢丝绳，将钢丝两端用铰链固定在主桁架上面，在拉紧的钢丝绳上面安装滑轮吊钩，然后利用塔
吊将主檩条吊至屋面后吊挂在钢丝绳上面，最后由人工推动主檩条通过钢丝绳上的滑轮
运至安装施工面。
滑轮转运
滑索搭设图
滑索搭设完成后，必须采取试车，根据主檩条、次檩条的重量进行试运行，确保滑索结构强度满足主檩条、次檩条的转运要求。
滑轨转运檩条
贵阳西四塔项目屋面框架式幕墙位于钢架正立面，主要为玻璃幕墙和一部分铝板线条，天面为石材包钢梁，经对比分析后决定对天面幕墙采用钢丝绳吊索进行施工。
若采用搭设满堂脚手架的方式进行施工，脚手架搭设量约5125立方米，约需要350块50mm脚手板，按使用5个月考虑，脚手架费用约30.5万元。
满堂脚手架剖面图
本工程天面层采用钢丝绳吊索平台进行施工，操作平台面积约350平方米，吊索钢
丝绳选用直径双股φ16mm钢丝绳，并采用高强度花篮螺栓控制钢丝绳下垂控制在30cm 左右，下端布置安全兜网，上端布设φ8mm钢丝绳作为生命绳。
需φ16mm钢丝绳约315米，φ8mm钢丝绳160米，卡扣126个，50mm脚手板350块，钢丝绳吊索平台费用约3.1万元，相比搭设满堂脚手架节省措施费约27.4万元。
钢丝绳吊索平台剖面图
钢丝绳吊索平台节点图
吊索平台现场图
武汉国际博览中心洲际酒店项目星空会所最低端距离地面高度为74m，距离五层楼面高度约为45米，椭球体高度为22.2m，水平长轴40.9m，宽度从35.0m到38.9m逐渐变化；由于施工高度比较高，靠近长江边缘风力较大，星空会所幕墙安装
为本工程难点。
为了星空会所下半球铝板安装，根据下半球钢结构椭弧造型架设吊篮进行铝板幕墙安装。
椭弧整装式吊篮平台施工方法与传统施工吊篮措施比较，解决了现场反吊铝板安装难度大，现场返尺困难，弧形底部吊篮无法满铺的难题，在确保安装质量的前提下，缩短了施工周期。
以本项目为例，幕墙施工工期提前35天，节约人工216个工，人工费约220工/日，总计220*216=47520元。
吊篮整体连接示意图
在总包浇筑星空会所18层楼面，按照吊篮布置图预留孔洞。
总共有13台吊篮
组成，每台吊篮中到中的间距为2.5米。
每台吊篮分别使用钢丝绳单独加强和整体拉结加强，增加吊篮使用安全。
单独吊篮加强示意图
在吊篮两侧通常设置36米16号钢丝绳通常拉结，16号钢丝绳从吊篮顶部穿过，两端拉结在主体结构梁。
整体吊篮加强示意图
在需要拉结钢丝绳位置对应的主体结构梁打孔进行水平加强钢丝绳拉结，钢丝绳接头位置保证一米的余量，并使用3个卡扣卡死。
在吊篮通长方向距离吊篮水平横梁高度1.5米的位置分别间隔1133mm设置一根14号钢丝绳，进行安全网的拉结。
挂防护网钢丝绳位置示意图
挂防护网钢丝绳悬挂高度为距离吊篮上口横梁1.5米位置。
水平距离为从吊篮一侧300mm位置设置第一根，距离1133mm设置第二根，组成一组，一共安装三组。
具体安装尺寸如上图所示。
挂防护网钢丝绳悬挂示意图
整个施工措施中所有钢丝绳必须检测收紧，检测有质检员、安全员现场通过张拉力检测仪器检测后，方可使用。
钢丝绳出现断股或者有其他质量问题需要换，必须首先把新的钢丝绳拉结好后，方能拆除有问题或者需要拆除的钢丝绳。
挂防护网钢丝绳悬挂示意图
挂安全带和挂防护网钢丝绳垂直间距500mm，尽可能保证钢丝绳悬挂拉结紧。
挂防护网钢丝绳两端接口位置如上图所示，使用三个卡扣锁死。
在钢丝绳与土建结构接触的位置使用软质胶垫包裹钢丝绳作为钢丝绳防护，防止结构棱角损坏钢丝绳。
整体安全绳设置完成以后，对单个吊篮进行加固。
使用14号钢丝绳从吊篮底部
拉结，顶部固定在星空会所下半球钢结构上。
单个吊篮加固示意图
单个吊篮使用钢丝绳拉结在星空会所钢结构，由于星空会所钢结构为不确定弧形，拉结需要在钢结构相应位置焊接卡位角钢。
防止钢丝绳沿着钢结构滑动。
钢丝绳与钢结构固定示意图
通道防护网示意图
木板与吊篮使用钢丝进行捆绑，吊篮尽可能保证在同一水平面方便施工。
施工人员必须按照星空会所施工方案要求，按照时间上下班，并有专门管理人员对施工人员作业进行监督和管理。
安全带必须使用双挂钩。
只能在铺设木板区域的防护网内作业，禁止在吊篮空隙内移动，由于施工距离搭设比较长，非施工人员以及管理人员禁止从吊篮通道内从塔楼一侧通到另一侧。
现场搭设完成示意图。
