单索结构点支式玻璃幕墙的设计与施工技术解析

点支式玻璃幕墙施工技术分析陈镇健摘要：点支式玻璃幕墙结构属于一种新型的幕墙结构方式，这种幕墙结构形式不仅通透性较为良好，而且结构形式较为安全可以较大程度提升建筑美观性。

但不可否认的是点支式欂栌幕墙结构施工难度性较强，实际施工中需要注意很多内容，只有这样才能将点支式玻璃幕墙结构优势发挥出来。

本文就是对点支式玻璃幕墙施工技术进行分析，希望对相关人员有所启示。

关键词：点支式；玻璃幕墙；施工技术引言点支式玻璃幕墙结构是由玻璃面板、支撑装置等内容构成的，会用金属材料制作的连接构件将玻璃与支撑结构连接成一个整体，从而完成建筑结构形式的组建。

点支式玻璃幕墙结构形式对施工技术人员综合素质有着较高的要求，施工技术人员在施工中必须要严格依据规范进行施工，做好施工前的准备工作、测量工作，对预埋件的预埋处理进行严格控制，坚持边施工边进行质量检验的原则，从而将点支式玻璃幕墙结构的优势充分发挥出来，保证施工技术应用的有效性性。

对点支式玻璃幕墙施工技术进行分析是具有重要意义的，下面就对相关内容进行详细阐述。

1点支式玻璃幕墙施工技术准备工作准备工作是施工技术应用的先决条件，在点支式玻璃幕墙结构施工前施工技术人员一定要做好充足的准备工作。

幕墙结构具备良好的装饰性特征，所以在施工前技术人员需要对施工现场进行清洁处理，对幕墙施工环境可能造成不良污染的各项工程都需要在幕墙正式施工前完成。

施工前也要注重技术性准备工作的开展，其中涉及到施工方案制定、施工技术交底等等。

在施工现场一定要妥善化安排各种施工材料，对于容易损害以及容易丢失的施工材料一定要增加施工材料的储备量，避免施工中因材料缺失对施工进度造成严重干扰。

施工前还需要对现场施工材料进行检测，避免劣质的施工材料应用到点支式玻璃幕墙施工中去。

很多特殊的工具是在进行玻璃幕墙点连接过程中才会应用到的，其中包括了玻璃箱、电动吊篮等众多工具设备，这些工具设备也需要在施工前准备妥当。

2点支式玻璃幕墙结构施工技术控制要求2.1测量放线测量放线工作质量对点支式玻璃幕墙结构施工技术应用成效有着较深程度影响，技术人员在测量放线过程中一定要做好每一个预埋构件三维坐标的记录工作，然后结合当前玻璃幕墙结构基准面、标高控制要求等内容对预埋构件所在位置进行科学定位，并且弹上墨线。

单层平面索网点支式玻璃幕墙设计与施工摘要：随着建筑行业的兴起，人们对建筑的使用以及美观有着较大要求。

建筑的外墙形式是影响建筑美观的重要因素，在现代新建建筑中，较多是采用玻璃幕墙。

幕墙的结构形式存在各式各样。

本文介绍的是单层平面索网点支式玻璃幕墙，玻璃幕墙的支承结构为平面正交索网结构。

该结构存在美观，通透度高等建筑特点。

目前在国内较少的使用该玻璃幕墙结构体系。

在以下文章中，单层平面正交索网支承幕墙结构体系的设计、施工、检测等方面进行介绍。

关键词：索网结构；玻璃幕墙；高强拉索；预应力1单层平面索网点支式玻璃幕墙设计本文介绍的是深圳会议展览中心建筑，该建筑平面尺寸为长540m，宽为282m。

展示厅为整体结构的两翼，展示厅的楼面采用组合箱梁截面钢梁承力结构，该结构跨度为124m，钢梁一端与地面铰接，另一端与主楼楼面主梁的外挑牛腿使用可滑动支座衔接，组合箱钢梁与箱形钢支柱支撑由预应力钢筋衔接，一个预应力钢筋体系由3根直径150mm的钢筋组成。

该建筑为预应力钢筋用于屋面钢梁下端的大型建筑。

1.1应力原理使用顶部钢梁与底部钢筋混凝土地梁、两侧构造柱与索网边缘固定，采用高强度钢索，按横向及竖向布置，并对其施加预应力，按设计张拉力与高强钢索的实际伸缩变形进行控制预应力，使其处于合理的受力状态，形成平面预应力索网幕墙的支承系统。

使用的预应力技术增加钢索的受力能力和抗变形能力，使多个结构能稳定的衔接，保持良好的受力能力。

1.2设计要点考虑索网结构与主题结构的连接关系，索网通过预埋形式与主体结构连接。

控制索网的材料强度，索网的自身强度需满足结构之间的受力要求。

与索网结构连接的接头构件需满足结构之间的受力要求。

控制对构件施加预应力的大小，使其构件即满足整理受力要，在对水平布置的钢索施加的预应力主要考虑风荷载（125KN），对竖向布置的钢索施加的预应力主要考虑结果本身自重。

在钢索相交位置，应对其进行错开处理，相交的钢索的净距为30mm。

单拉索点支撑玻璃幕墙施工工艺及质量控制摘要：本文结合单拉索点支撑玻璃幕墙的施工过程，对单拉索体系玻璃幕墙安装施工工艺及质量控制要点简要论述与分析。

关键词：单拉索点支撑玻璃幕墙施工工艺质量控制概述本工程单拉索幕墙约1400平方米，纵跨主楼1-4层，幕墙高度为20.8米，每根拉索在3-4层中间梁增加一处固定点；东西直线跨度68.01米，共使用33根φ38拉索，东西各有一个平面造型，中间造型呈弧面布置，弧面与平面投影夹角为115.58°。

1、单拉索点支撑玻璃幕墙施工工艺测量放线→预埋件检查和确认及耳板安装→单拉索安装固定→拉索张拉预紧→不锈钢球铰夹具安装→玻璃安装及固定→打胶及幕墙清理。

1.1 测量放线（1）根据总包单位提供的建筑物标高以及设计图纸，对幕墙所在位置进行测量放线，确定幕墙所在确切位置，核实结构总体标高，把各分层标高标在各层楼板边上，合理分解施工误差。

（2）墙面整体吊垂直，确定转角部位角度。

（3）用经纬仪在墙面上放出纵横轴线，在建筑结构地梁及顶梁上弹墨线对拉索进行定位，进而确定拉索耳板的固定安装位置。

1.2 预埋件检查和确认及耳板安装1.2.1 预埋件检查和确认（1）预埋件编号：根据每个预埋件的高度和水平位置对其编号。

（编号和拉锁幕墙不锈钢拉索编号对应）（2）预埋件与主体结构连接的检查：结合设计图纸，校对现场，多次复合预埋件位置，确保同一根拉索的上下锚板中心点在同一垂直线上。

所有预埋件均应作防锈防腐处理。

并办理好预埋件交接验收记录。

（3）检查每个埋件与主体结构连接是否符合设计图纸要求，并留存影像资料，注明是否符合设计要求。

对不符合要求的书面提出问题，由设计部门给出处理结果，并制定解决方案，有专家论证后实施。

1.2.2耳板安装根据设计要求，耳件根部切坡口，采用二保焊接方法，使用药芯焊丝，施工作业人员必须具有专业焊工资质证书。

耳板焊接时，注意控制其垂直度，及上下耳件的位置，必须是垂直线。

单层平面索网点支式玻璃幕墙施工技术摘要：单层平面索网点支式玻璃幕墙是一种具有广泛应用前景的墙体围护结构，具有通透性良好、结构美观等优点。

因此，研究单层平面索网点支式玻璃幕墙的施工技术具有十分重要的意义。

本文介绍了单层平面索网点支式玻璃幕墙的施工流程，并对其施工技术进行了详细的介绍。

关键词：单层平面索网；点支式玻璃幕墙；施工技术0 引言随着我国建筑行业的快速发展以及城市建设的不断进步，玻璃幕墙结构在建筑中的应用日益广泛。

点支式玻璃幕墙具有施工简捷、通透性好等优点，深受人们的青睐，而采用单层平面正交索网结构作为点支式幕墙的支承结构，大大提高了玻璃幕墙结构的通透性，并且其结构简捷、轻盈美观、通透性好，具有广阔的应用前景。

因此，研究单层平面索网点支式玻璃幕墙的施工技术具有重要的现实意义。

1 单层平面索网点支式玻璃慕墙施工流程单层平面索网架构属于索网类型中相对容易实现的模式，即大变形模式。

该类型架构柔性与变形过于明显。

结合过去单层索网架构实地建设与实现工艺，通过以下施工流程完成工程方面的建设见图1。

图1 单层平面索网点支式玻璃幕墙施工流程图2 基础测量放线若想幕墙工程建设阶段得到保障，进行安装时必须通过程序完成钢、混凝土两种架构核心工程验收处理，确认相关预埋件在核心架构建设、层间位置变化等条件的影响下出现明显的定位问题。

如果所得结果满足规范要求便能进入后续的放线操作。

进行放线检测时必须有效管理测量段，防止误差过大，不仅如此，还需要避免环境、核心架构受风荷载位移等条件的干扰，强调测量工作必须按照合理的周期规律完成，测量阶段风力需小于4级。

按照测量所得信息以及定位点焊接拉索锚固耳板，若想防止出现明显误差，锚固耳板点焊稳定需要通过测量认证方可实现增强，做到合理就位与有效连接，不会影响工程效果。

上述工序结束后再次实现定位检测。

（1）分别测量水平、垂直两个距离对应中心线，同时进行标记。

（2）将所得数据分类处理，按照拉索下料阶段相应编号，制作数据表。

浅谈对单层索网点支式玻璃幕墙的认识与施工摘要：随着社会的发展，玻璃幕墙结构在建筑装饰业中的应用越来越广泛；单层索网点支式玻璃幕墙作为幕墙设计中的典型代表，以其通透、明亮、简约、大方的风格在未来办公装饰领域中将受到更多的关注；其设计特点和施工方法也将在建设行业中备受关注；本文将结合陕西延长橡胶公司主办公楼单层索网点支式玻璃幕墙工程的施工经验，概要介绍该类幕墙结构的设计特点和施工技术。

关键词：单层索网点支式玻璃幕墙设计特点施工技术一、工程概述二、设计及工艺特点点支式玻璃幕墙，是由组合成幕墙的主体玻璃墙板、直接固定并支撑幕墙重量的活动驳接头（点式组装夹具）、负责向主体支承结构传递所有幕墙荷载的悬索固定结构所组成；按照组装夹具与玻璃间的固定方式，点支式玻璃幕墙可划分为开孔玻璃墙面与无孔玻璃墙面两大类，玻璃墙面是否开孔将取决于设计对夹具结构型式的选择。

单层索网点支式玻璃幕墙在国内是一种较为先进的幕墙结构，是用不锈钢绞线或其它柔性线材作为受力拉索在墙面的纵、横两个方向正交布置组成索网（纵、横两向的受力拉索均在两端部位与其它建筑结构进行锚拉固定）传递幕墙荷载，拉索与墙体之间通过驳接头（点式组装夹具）进行固定，由索网通过施加的预应力产生抵抗平面外部荷载的刚度，最后组合成一套完整的预应力几何柔性墙体；因单层索网点支式玻璃幕墙具有良好的柔韧性，所以这种幕墙可以通过设计师灵活的构思来改变索网面的轮廓外形，为建筑师在幕墙外观造型的选择上提供更多的想象空间，使其能够宽裕、自由的适应建筑主体结构要求；这类幕墙结构主要适用于建筑物中庭立面等大跨度空间部位，给予大型空间轻盈美观、通透开阔、一览无余的视觉效果；但是由于该幕墙结构在目前的建筑装饰领域中设计较为新颖、先进，同时也辅以了施工难度较大、对施工精度要求高的特征。

因该幕墙结构在国内的应用周期不长，所以现阶段在国内还没有对应的专项施工质量验收规范标准；当前，我们主要依据《玻璃幕墙工程技术规范》JGJ102-2003、《点支式玻璃幕墙工程技术规范》CECS127-2001及国家配套的风压变形性能、空气渗透性能、雨水渗漏性能、保温性能、隔声性能、平面变形性能耐冲击性能、防火性能、防雷设计、耐腐蚀设计、防静电设计、风雨变形性能、雨水渗透性能、空气渗透性能、平面位移变形性能等要求对施工质量进行验收。

提要：以大量的索结构玻璃幕墙工程为例，从基本术语、索结构的设计取值、拉索材料的设计选材到索型索系的设定，对钢绞线的加工制作工艺方法进行分析介绍，有助于设计人员全面了解索结构设计时的相关知识，同时也分析了部分重要节点和构造的原理，介绍了在索结构施工安装时的控制方法。

关键词：索结构点支式玻璃幕墙，相关术语，索结构设计，索体与锚具，索结构玻璃幕墙应力补偿装置，过载保护装置。

1 索结构玻璃幕墙概念我国的建筑幕墙经过了三十年发展，特别是近二十年建筑幕墙在各大工程项目上的广泛应用，使得各项技术都逐步成熟，相关各类幕墙的标准、规范也都纷纷出版。

对现代幕墙从设计、加工制作到施工技术质量都有了相应的要求和规范，使得设计单位和幕墙公司在进行新项目的设计、施工时有章可循。

在一定程度上保障了建筑幕墙的安全性、可靠性，也推动了建筑幕墙行业的发展。

然而，由于设计单位和幕墙企业的技术能力上的差异，使得在对各类幕墙在设计和施工不可避免的会在对技术层面上出现认识上的差异。

特别是对于在幕墙技术含量较高的索结构玻璃幕墙的生产技术上，还存在不少认识上的差异和经验不足的情况，需要强调技术重点，以确保工程项目的安全。

本文也只针对索结构玻璃幕墙在设计中要考虑的事，按自己在多年对此类幕墙的设计经验，结合本人在编写相关国家标准、规范时对技术条款的理解进行探讨。

1.1 双层索系支承点支式玻璃幕墙索结构的选型应根据建筑物的功能与形状，综合考虑材料供应、加工制作与现场施工安装方法，选择合理的结构形式、边缘构件及支承结构，设计时应保证结构的整体刚度和稳定性。

索结构点支式玻璃幕墙是指用索结构作为玻璃幕墙的支承体系的点支式玻璃幕墙。

是目前点支式玻璃幕墙的最新型，是近些年来在国际上流行的幕墙形式，其科技含量很高，设计、施工难度很大，但同时也是最有现代感及富生命力的一种玻璃幕墙形式。

其支撑结构是钢丝索通过合理布设，经过施加预拉力后所形成的预应力索结构。

按工作状态可分为双层索系和单层索系1.1.1 索结构玻璃幕墙的索结构选型这种幕墙的支撑系统为预应力双层索体系，其承载能力强，轻盈美观，通透性好，结构简单形式多样，视觉效果及佳。

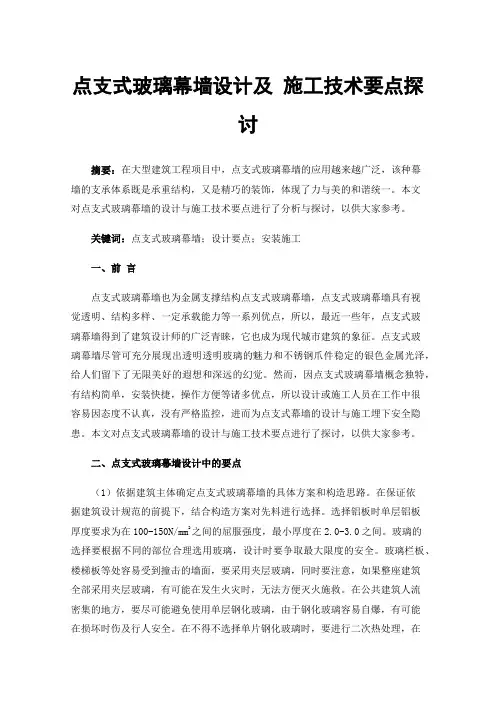

点支式玻璃幕墙设计及施工技术要点探讨摘要：在大型建筑工程项目中，点支式玻璃幕墙的应用越来越广泛，该种幕墙的支承体系既是承重结构，又是精巧的装饰，体现了力与美的和谐统一。

本文对点支式玻璃幕墙的设计与施工技术要点进行了分析与探讨，以供大家参考。

关键词：点支式玻璃幕墙；设计要点；安装施工一、前言点支式玻璃幕墙也为金属支撑结构点支式玻璃幕墙，点支式玻璃幕墙具有视觉透明、结构多样、一定承载能力等一系列优点，所以，最近一些年，点支式玻璃幕墙得到了建筑设计师的广泛青睐，它也成为现代城市建筑的象征。

点支式玻璃幕墙尽管可充分展现出透明透明玻璃的魅力和不锈钢爪件稳定的银色金属光泽，给人们留下了无限美好的遐想和深远的幻觉。

然而，因点支式玻璃幕墙概念独特，有结构简单，安装快捷，操作方便等诸多优点，所以设计或施工人员在工作中很容易因态度不认真，没有严格监控，进而为点支式幕墙的设计与施工埋下安全隐患。

本文对点支式玻璃幕墙的设计与施工技术要点进行了探讨，以供大家参考。

二、点支式玻璃幕墙设计中的要点（1）依据建筑主体确定点支式玻璃幕墙的具体方案和构造思路。

在保证依据建筑设计规范的前提下，结合构造方案对先料进行选择。

选择铝板时单层铝板厚度要求为在100-150N/mm2之间的屈服强度，最小厚度在2.0-3.0之间。

玻璃的选择要根据不同的部位合理选用玻璃，设计时要争取最大限度的安全。

玻璃栏板、楼梯板等处容易受到撞击的墙面，要采用夹层玻璃，同时要注意，如果整座建筑全部采用夹层玻璃，有可能在发生火灾时，无法方便灭火施救。

在公共建筑人流密集的地方，要尽可能避免使用单层钢化玻璃，由于钢化玻璃容易自爆，有可能在损坏时伤及行人安全。

在不得不选择单片钢化玻璃时，要进行二次热处理，在幕墙下面要设置隔离带，在人流上空要设立金属安全网，在钢化玻璃上要增加防爆膜。

玻璃肋和玻璃梁支承着玻璃面板，选择时同样要避免使用单片钢化玻璃，以免自爆坠落。

一般来讲，可选用夹层玻璃。

单向受力拉索点支式玻璃幕墙的力学分析内容提要：本文对点支式玻璃幕墙单向受力拉索体系的内力、预拉力、弹簧、矢跨比等和外力之间关系进行了分析。

关键词：单向受力，拉索体系。

一前言拉索结构的形式丰富多彩，根据几何形状、组成方法、拉索材料以及受力特点等因素，可有多种不同的划分。

拉索点支式玻璃幕墙按照组成方法一般可分为：单层拉索体系、双层拉索体系、组合拉索体系、混合拉索体系等。

单层拉索体系是由一系列按一定规律布置的单根拉索组成，有平行布置、辐射布置及网状布置等三种形式，点支式玻璃幕墙多采用正交网状布置形式。

见图一，图二。

图一单层拉索正交网状布置点支式玻璃幕墙（外视）图二单层拉索正交网状布置点支式玻璃幕墙（内视）双层拉索体系是由一系列对称的凹、凸予拉力拉索，以及它们之间的连系杆组成。

正风压时，凹索是承力索，则凸索是稳定索；负风压时，凹索是稳定索，则凸索是承力索。

双层拉索体系也有平行布置、辐射布置和网状布置三种形式，平行布置用于幕墙比较普遍，网状布置目前采用较少。

见图三、图四、图五。

图三双层拉索竖向平行布置点支式玻璃幕墙（内视）图四双层拉索横向平行布置点支式玻璃幕墙（内视）图五双层拉索正交网状布置点支式玻璃幕墙（内视）单层拉索和双层拉索网状布置形成组合拉索体系。

柔性拉索和受弯构件网状布置形成混合拉索体系组合而成，也称索-梁体系。

见图六，图七。

图六竖向自平衡体系和横向双层拉索体系相组合图七索-梁体系若按受力特点划分可分为：单向受力拉索体系、双向受力拉索体系和多向受力拉索体系。

平行布置体系一般都是单向受力体系。

图三所示双层拉索竖向平行布置点支式玻璃幕墙，水平组合荷载由竖向双层拉索承受；图四所示双层拉索横向平行布置点支式玻璃幕墙，尽管幕墙的重量由竖向承重索承受，但幕墙的主要荷载－水平荷载还是由横向双层拉索承受；都是单向受力拉索体系。

图一、图二所示为双向受力单层拉索网状布置点支式玻璃幕墙；图五所示为双向受力双层拉索网状布置点支式玻璃幕墙；图六所示为竖向自平衡体系和横向双层拉索体系相组合的双向受力点支式玻璃幕墙；图七所示为索-梁混合体系的点支式玻璃幕墙；幕墙的主要荷载-水平荷载由竖向结构和横向结构共同承受。

单层索网点支承玻璃幕墙的设计- 工程事故分析单层索网点支承玻璃幕墙的设计摘要：为了实现大空间、大通透的建筑效果，满足人与自然交流的愿望，单层索网点支承玻璃幕墙已广泛应用于现代建筑之中。

这就要求幕墙设计师及幕墙施工、安装人员必须掌握相关的理论和技术。

本文根据自己的认识和体会，就该方面的问题进行进行阐述。

关键词：单层索网，点支承，玻璃幕墙，设计1．单层索网点支承玻璃幕墙单层索网点支承玻璃幕墙，是点支承玻璃幕墙按支承结构分类的一种形式。

点支承玻璃幕墙按支承结构可分为：钢结构支承式、玻璃肋支承式、拉索支承式。

拉索支承式又包括单层索系和双层索系两种。

单层索系是由一系列按一定规律布置的单根拉索组成，拉索两端锚固在稳定的支承结构上的支承体系。

单层索系有平行、辐射和网状布置等形式。

单层索系又包括单层单向索和单层索网形式。

目前大多采用两个方向拉索呈正交或斜交连接的网状布置形式，称为单层索网。

如图1所示。

2单层索网结构的工作原理单层索网作为玻璃幕墙的支撑结构，必须承受幕墙面内及面外荷载的作用，由于面内荷载一般使单层索受拉，受力模型与钢结构类似，相对比较简单。

当面内荷载或其分力与索的轴线不平行时，垂直于索轴线的分力使索受侧向荷载，其受力原理与面外荷载作用相类似；所以，此处着重分析单层索网受面外荷载作用时的工作状态。

单层平面索网体系是柔性的张拉结构，在没有施加预应力(预拉力)之前没有刚度，体系处于不稳定状态，必须通过施加适当的预应力(预拉力)赋予其一定的形状，才能承受面外荷载的作用，它的最终承载力与变形终态的位移有很大关系，其结构刚度又与预应力(预拉力)大小密切相关，所以在单层索网幕墙设计中，预拉力预拉力N0)的大小与相对挠度容许值[f]是两个关键参数。

单层索网点支承玻璃幕墙，在构造上主要由预应力拉索、连接爪件（接驳爪或其他形式的夹具）、玻璃面板三部分组成，玻璃的四个角点通过爪件和索连接，玻璃和玻璃之间采用硅酮密封胶连接。

单向单索结构点支式玻璃幕墙的结构设计摘要：本文主要阐述单向单索幕墙的结构分析。

包括点式玻璃的有限元分析，分析玻璃在六点和四点支撑情况的应力和挠度，以及对支撑点处产生的应力集中进行讨论并采取一定的措施。

然后对单向单索进行详细的分析计算，采用非线性有限元进行计算，必要时需要考虑边缘支撑结构的影响，建立整体模型进行分析计算。

最后对实际施工过程中遇到的情况，进行说明。

关键词：点式玻璃应力集中球铰预应力单向单索整体模型引言：现代人们对建筑物外观的美观要求越来越高，追求大空间，高通透，轻盈化，特别是一些大型的展览中心，机场的候机楼等。

单向单索幕墙一般只需要单向竖索来同时抵抗竖向和水平荷载，受力形式简单明确，结构轻盈，占用的空间也相对较少。

因此越来越多的大型公共建筑采用此种结构形式。

本文结合工程实例分析单向单索结构的受力。

第一、工程实例概述某工程位于上海，地面粗糙度按照C类考虑，柱间间距为9000mm。

拟采用单向单索点式玻璃幕墙，拉索高度为6000mm，玻璃水平分格为1500mm，玻璃高度为4000mm和2000mm。

采用的玻璃为15mm厚的单片钢化玻璃。

4000mm的高度采用六点支撑，2000mm的高度采用四点支撑。

上海地区基本风压为0.55kPa，风压高度变化系数为0.65，风荷载体型按照墙角位置系数为1.6.根据《索结构技术规程》单索结构的风振系数取为1.2~1.5。

则基本风压为Wk=0.55x0.65x1.6x1.5=0.858kPa。

根据上海市建筑幕墙工程技术规范，幕墙的墙角边风压值不应小于1.5kPa。

温度按照±30℃考虑。

拉索上端拉到主体结构钢管上，下端拉到主体混凝土结构上。

水平荷载标准值为qk=1.5kPa,自重为Gk=15mmx25.6kN/m3=0.384kPa,地震荷载qek=0.4xGk=0.15kPa根据《建筑结构可靠度设计统一标准》GB50068-2018，表8.2.9建筑结构的作用分项系数可变荷载为1.5。
