浅析单层索网玻璃幕墙的设计与施工 (2)

1221．风荷载计算《建筑结构荷载规范》（GB 50009-2012）第8.1.1条规定了垂直于建筑物表面上的风荷载标准值计算方法，该条文明确规定风荷载的计算应区分主要受力结构和围护结构，对不同类型的结构，应采用不同的计算公式。

作为一种建筑外围护结构，应采用 W k =βgz μsl μz w 0(公式8.1.1-2)，即考虑阵风系数的计算公式[1]。

《玻璃幕墙工程技术规范》（JGJ 102-2003）第5.3.2条规定，玻璃幕墙的风荷载标准值应按下式计算，并且≥1.0kPa 。

计算公式也是W k =βgz μsl μz w 0（公式5.3.2），与（GB 50009-2012）相同。

《点支式玻璃幕墙工程技术规程》（CECS 127-2001）第5.3.6条规定，作用在点支式玻璃幕墙中支撑结构上的风荷载标准值应按下式计算，W k =1.1βz μz μs w 0（公式5.3.6-2），即采用考虑风振系数的计算公式。

《索结构技术规程》（JGJ 257-2012）第5.4.1条规定，索结构设计时应考虑风荷载的静力和动力效应。

第5.4.3条进一步规定，对于形状较为简单的中小跨度索结构，可采用平均风荷载乘风振系数的方法近似考虑结构的风动力效应。

风振系数可取为：单索1.2~1.5；索网1.5~1.8；双层索系1.6~1.9；横向加劲索系1.3~1.5；其他类型索结构1.5~2.0；其中，结构跨度较大且自振频率较低者取较大值。

深入研读上述相关规范的条文说明可知，单层索网玻璃幕墙作为一种特殊的围护结构体系，具有质量轻、柔性大、自振频率低的特点，属于风敏感结构，风荷载对结构的作用表现为平均风压的不均匀分布作用和脉动风压的动力作用。

若按《建筑结构荷载规范》（GB 50009-2012）和《玻璃幕墙工程技术规范》（JGJ 102-2003）[2]的规定采用阵风系数的计算方法，对常见的30m 以下的索网结构，地面粗糙度按常见的B 类和C 类考虑，阵风系数的取值范围是1.59~2.05。

中国五矿商务大厦单层索网幕墙设计与施工0引言单层索网幕墙结构是近年来在国内外应用较为广泛的一种新型幕墙结构，在建筑上营造一种轻盈通透和内外交融的高透视觉效果，结构上具有很强的变形适应能力，尤其适用于大空间的公共建筑，具有广阔的发展潜力和应用前景。

0.1 单层索网玻璃幕墙的受力特性单层索网玻璃幕墙结构包括预拉力拉索、夹具系统、玻璃面板三个部分，其中，玻璃的四个角点通过夹具与拉索连接，玻璃与玻璃之间采用硅酮密封胶嵌缝。

其传力途径为：风荷载和地震荷载→玻璃面板→夹具→拉索→主体结构或基础。

单层索网体系是由两向正交的钢索构成的平面或负高斯曲面受力体系，其中单层索网结构不具有平面外刚度，只有当产生平面外位移时才能抵抗平面外荷载的作用，平面外的刚度是依靠索网预拉力的二阶效应实现的；而且，随着荷载的增加，结构变形越大，抵抗荷载的能力越强，表现出较明显的几何非线性特征。

1 工程概况中国五矿商务大厦A楼高121.3m，共32层，平面呈矩形，为了使建筑物内部形成封闭明亮的中庭，在西立面上设置单层网玻璃幕墙，该幕墙轮廓尺寸14.5m*115m，由水平向索和竖向索正交布置，构成2.0*1.85m的索网格，是目前国内单层索网结构跨度最大的工程。

2 结构选型和设计本工程中单层索网幕墙的横向拉索跨度为14.5m，左右两端均连接在竖向钢结构柱上，钢结构柱通过转接件将外荷载传递给主体混凝土柱；竖向拉索跨度115m，上端可靠连接在顶部钢桁架上，下端连接在门框钢结构上，竖向索贯通支撑在横向钢梁上；由于混凝土柱本身特性决定了不宜承受较大的水平拉力，不宜把横向索设计成主受力索，而竖向索的跨度比较大，如果做为主受力索，则竖索的截面会非常大，工程造价较高。

本工程设计中，沿高度方向每14.8m设置一道横向钢梁形成索梁结构体系，以增加结构的侧向刚度，采用刚柔结合的混合张拉结构体系。

横向钢梁具有一定的抗弯刚度，其两端与左右钢立柱连接，并与各竖向索在相交处连接，与索网共同承受平面外的变形，同时竖向索的计算跨度和横向索的计算跨度比较接近，按双向受力进行设计，大大地改善了整个索网结构体系的受力性能，同时整个幕墙体系的外观效果好，施工工艺简单。

单层索网幕墙设计要点的探讨玻璃幕墙作为现代建筑的“外衣”在一定程度上是现代建筑的重要表现手法。

建筑师们在进行建筑设计过程中把人与自然的交流，人们的视觉效果放到了一个非常重要的位置。

采用拉索支撑结构的越来越多，特别是单向拉索幕墙和单层索网幕墙，因其结构形式简单、通透而广泛被人们接受。

张拉索网结构点连接全玻璃幕墙是将玻璃幕墙面板用钢爪或夹具固定在张拉索网结构上的全玻幕墙。

它由三部分组成：玻璃面板、张拉索网结构、锚定结构。

张拉索网结构是跨越幕墙支撑跨度的重要构件，张拉索网结构悬挂在锚定结构上，它由按一定规律布置的高张拉强度索网及夹具组成，张拉索网起着形成幕墙系统，承担幕墙承受的荷载并将其荷载传至锚定结构的任务。

1 工程简介招商局上海中心位于世博园区一轴四馆西侧，东临世博馆路，西至长青北路，南邻国展路，北至世博大道，规划用地面积18.72公顷。

为使建筑物内部形成封闭明亮的中庭，在建筑东北角2～7层，标高5.5m～25.3m设置单层索网玻璃幕墙。

该轮廓尺寸8m+16.4m+16.55m，由竖向Φ42主受力索和横向Φ20次受力索正交布置，构成2050mmX1720mm的索网格。

玻璃选择，由于玻璃板块为2050mmX1720mm，大厅内外属于人流密集比较大的地方，故采用了双夹胶玻璃，但需镀low-e，为增加其通透性，采用三银low-e，为减轻玻璃的厚度，我们在设计当中采用SGP胶片。

玻璃规格为8+1.52SGP+6low-e+12A+6+1.52SGP+8钢化中空三银双夹胶玻璃。

2、系统构造设计2.1.防止夹具与索滑移的构件：吊索长期主要承受着重力作用及风压作用，容易产生滑移，为解决这一问题，驳接件专业公司利用钢索特性，在夹具前端采用曲面压紧装置，并做成齿纹状，以增大摩擦力，防止滑移的产生，并经过相应计算验证夹板螺钉预紧力检测提供产品。

2.2.抗震措施：风和地震荷载，对幕墙都会产生动力的作用，特别在索结构的情况下，动力作用尤为敏感。

单层索网玻璃幕墙LtD12．单层索网玻璃幕墙单层索网玻璃幕墙由于具有良好通透性而受到青睐。

单层索网玻璃幕墙分为单向单层索与玻璃组合体系和双向单层索网体系。

如果单向单层索之间没有横向索把它们互相连接起来，就未形成结构体系，就会因整体失稳而破坏，就要把玻璃作为单向单层索的横向结构，即考虑玻璃的作用才能形成稳定的结构。

双向单层索网体系靠双向索组成的索网形成稳定的结构。

单层索网玻璃幕墙是国外开发的，但没有人给我们提供建造单层索网玻璃幕墙整套技术，完全靠自己摸索，国外也有些资料介绍了一根单索的挠度和内力的关系(见表12-6)，有些人以为表12-6的参数是用来选择最大挠度控制值的，并按最大挠度控制值求出索的内力，这样理解是不完整的，索的挠曲〔矢高〕越大内力越小，挠曲〔矢高〕越小内力越大，表12-6所列参数说明了这一点。

表12-6f/L 1/400 1/301/251/201/151/101/80 1/60 1/50N 100P 75P 62.5P 50P 37.5P25P 20P 15P 12.5P单层索网幕墙由于两个方向的约束，单层索网的挠度由两边中央逐步增加〔不是线性的〕，表12-6参数说明了一幅幕墙不同部位索的挠曲〔矢高〕与内力的关系，因此在对索结构分析时，要把整个索网〔包括是单向单层索与玻璃组成双向结构〕作为双向结构来分析，这样就可求出每根索的挠度和分配到的荷载，从而求出索的内力。

在效应分析时要取可变荷载最不利分布，当可变荷载满布时，某些索截面内力最不利，而其他一些索那么不然，因此要分别求可变荷载竖向3/4、1/2、1/4满布，横向3/4、1/2、1/4满布，整个索网十字型分割时的1/4分布时的荷载分配与挠曲〔矢高〕，求每根索在荷载最不利分布时的内力，进行截面承载能力验算，如果以为只对可变荷载满布时，挠曲最大的一根索进行验算，可能这一根索不是起控制作用的，按此种方法计算结果设计的幕墙包含着相当大的风险。

单层平面索网点支式玻璃幕墙设计与施工摘要：随着建筑行业的兴起，人们对建筑的使用以及美观有着较大要求。

建筑的外墙形式是影响建筑美观的重要因素，在现代新建建筑中，较多是采用玻璃幕墙。

幕墙的结构形式存在各式各样。

本文介绍的是单层平面索网点支式玻璃幕墙，玻璃幕墙的支承结构为平面正交索网结构。

该结构存在美观，通透度高等建筑特点。

目前在国内较少的使用该玻璃幕墙结构体系。

在以下文章中，单层平面正交索网支承幕墙结构体系的设计、施工、检测等方面进行介绍。

关键词：索网结构；玻璃幕墙；高强拉索；预应力1单层平面索网点支式玻璃幕墙设计本文介绍的是深圳会议展览中心建筑，该建筑平面尺寸为长540m，宽为282m。

展示厅为整体结构的两翼，展示厅的楼面采用组合箱梁截面钢梁承力结构，该结构跨度为124m，钢梁一端与地面铰接，另一端与主楼楼面主梁的外挑牛腿使用可滑动支座衔接，组合箱钢梁与箱形钢支柱支撑由预应力钢筋衔接，一个预应力钢筋体系由3根直径150mm的钢筋组成。

该建筑为预应力钢筋用于屋面钢梁下端的大型建筑。

1.1应力原理使用顶部钢梁与底部钢筋混凝土地梁、两侧构造柱与索网边缘固定，采用高强度钢索，按横向及竖向布置，并对其施加预应力，按设计张拉力与高强钢索的实际伸缩变形进行控制预应力，使其处于合理的受力状态，形成平面预应力索网幕墙的支承系统。

使用的预应力技术增加钢索的受力能力和抗变形能力，使多个结构能稳定的衔接，保持良好的受力能力。

1.2设计要点考虑索网结构与主题结构的连接关系，索网通过预埋形式与主体结构连接。

控制索网的材料强度，索网的自身强度需满足结构之间的受力要求。

与索网结构连接的接头构件需满足结构之间的受力要求。

控制对构件施加预应力的大小，使其构件即满足整理受力要，在对水平布置的钢索施加的预应力主要考虑风荷载（125KN），对竖向布置的钢索施加的预应力主要考虑结果本身自重。

在钢索相交位置，应对其进行错开处理，相交的钢索的净距为30mm。

单层平面索网点支式玻璃幕墙施工技术摘要：单层平面索网点支式玻璃幕墙是一种具有广泛应用前景的墙体围护结构，具有通透性良好、结构美观等优点。

因此，研究单层平面索网点支式玻璃幕墙的施工技术具有十分重要的意义。

本文介绍了单层平面索网点支式玻璃幕墙的施工流程，并对其施工技术进行了详细的介绍。

关键词：单层平面索网；点支式玻璃幕墙；施工技术0 引言随着我国建筑行业的快速发展以及城市建设的不断进步，玻璃幕墙结构在建筑中的应用日益广泛。

点支式玻璃幕墙具有施工简捷、通透性好等优点，深受人们的青睐，而采用单层平面正交索网结构作为点支式幕墙的支承结构，大大提高了玻璃幕墙结构的通透性，并且其结构简捷、轻盈美观、通透性好，具有广阔的应用前景。

因此，研究单层平面索网点支式玻璃幕墙的施工技术具有重要的现实意义。

1 单层平面索网点支式玻璃慕墙施工流程单层平面索网架构属于索网类型中相对容易实现的模式，即大变形模式。

该类型架构柔性与变形过于明显。

结合过去单层索网架构实地建设与实现工艺，通过以下施工流程完成工程方面的建设见图1。

图1 单层平面索网点支式玻璃幕墙施工流程图2 基础测量放线若想幕墙工程建设阶段得到保障，进行安装时必须通过程序完成钢、混凝土两种架构核心工程验收处理，确认相关预埋件在核心架构建设、层间位置变化等条件的影响下出现明显的定位问题。

如果所得结果满足规范要求便能进入后续的放线操作。

进行放线检测时必须有效管理测量段，防止误差过大，不仅如此，还需要避免环境、核心架构受风荷载位移等条件的干扰，强调测量工作必须按照合理的周期规律完成，测量阶段风力需小于4级。

按照测量所得信息以及定位点焊接拉索锚固耳板，若想防止出现明显误差，锚固耳板点焊稳定需要通过测量认证方可实现增强，做到合理就位与有效连接，不会影响工程效果。

上述工序结束后再次实现定位检测。

（1）分别测量水平、垂直两个距离对应中心线，同时进行标记。

（2）将所得数据分类处理，按照拉索下料阶段相应编号，制作数据表。

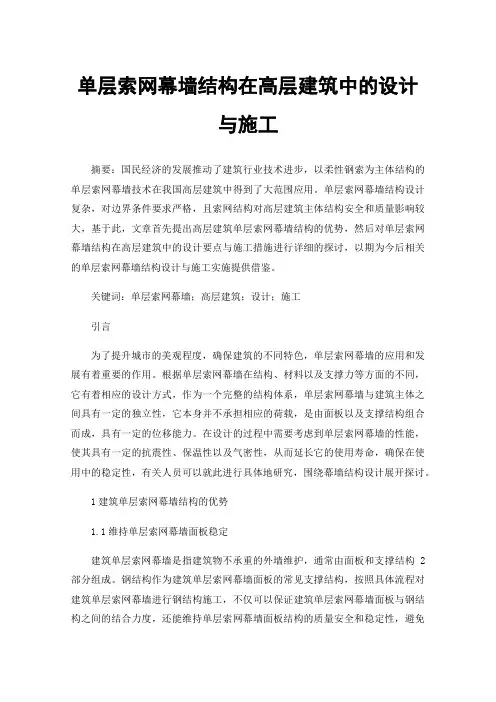

单层索网幕墙结构在高层建筑中的设计与施工摘要：国民经济的发展推动了建筑行业技术进步，以柔性钢索为主体结构的单层索网幕墙技术在我国高层建筑中得到了大范围应用。

单层索网幕墙结构设计复杂，对边界条件要求严格，且索网结构对高层建筑主体结构安全和质量影响较大，基于此，文章首先提出高层建筑单层索网幕墙结构的优势，然后对单层索网幕墙结构在高层建筑中的设计要点与施工措施进行详细的探讨，以期为今后相关的单层索网幕墙结构设计与施工实施提供借鉴。

关键词：单层索网幕墙；高层建筑；设计；施工引言为了提升城市的美观程度，确保建筑的不同特色，单层索网幕墙的应用和发展有着重要的作用。

根据单层索网幕墙在结构、材料以及支撑力等方面的不同，它有着相应的设计方式，作为一个完整的结构体系，单层索网幕墙与建筑主体之间具有一定的独立性，它本身并不承担相应的荷载，是由面板以及支撑结构组合而成，具有一定的位移能力。

在设计的过程中需要考虑到单层索网幕墙的性能，使其具有一定的抗震性、保温性以及气密性，从而延长它的使用寿命，确保在使用中的稳定性，有关人员可以就此进行具体地研究，围绕幕墙结构设计展开探讨。

1建筑单层索网幕墙结构的优势1.1维持单层索网幕墙面板稳定建筑单层索网幕墙是指建筑物不承重的外墙维护，通常由面板和支撑结构2部分组成。

钢结构作为建筑单层索网幕墙面板的常见支撑结构，按照具体流程对建筑单层索网幕墙进行钢结构施工，不仅可以保证建筑单层索网幕墙面板与钢结构之间的结合力度，还能维持单层索网幕墙面板结构的质量安全和稳定性，避免建筑单层索网幕墙面板在外力影响下出现脱落和损坏问题，借此保障建筑单层索网幕墙工程整体施工质量和安全性能效果。

1.2保证单层索网幕墙施工安全在进行建筑单层索网幕墙施工时可能会因为各种因素的干扰而出现实际施工安全性下降的问题。

做好建筑单层索网幕墙钢结构施工则可以保证建筑单层索网幕墙的安全性，避免其在施工时受到限制。

通过钢结构这一支撑结构，能够控制建筑幕单层索网墙施工过程中各项风险因素，保证建筑单层索网幕墙基础结构的施工安全，严防建筑单层索网幕墙在施工时受到各项风险因素的影响。

单层索网幕墙结构在高层建筑中的设计与施工摘要：依靠柔性钢索为主体结构的单层索网幕墙技术应用在高层建筑中，具备了结构简洁、外观通透、构件占用空间小等技术优势，同时也表现出了力学载荷复杂、单层索网幕墙结构设计繁琐，边界条件要求严格，且索网结构对高层建筑主体结构安全和质量影响较大等特征。

本文结合工程实际，围绕高层建筑单层索网幕墙结构的设计、施工要点展开讨论，分析单层索网幕墙结构特点和类别，探讨单层索网幕墙结构的设计原理和实际设计应用，提出单层索网幕墙结构在高层建筑的倒装施工的施工要点，为后续相关的单层索网幕墙结构设计与施工的安全、质量和外观提升提供参考。

关键词：单层索网幕墙;预应力;载荷;索网布置;单层索网幕墙在建筑施工中的优势明显，特别是应用在高层建筑中，其结构简洁、外观通透、构件占用空间小等特点便可凸显出来。

单层索网幕墙整体通过柔性钢索构建，在钢索结构中实施特定的预应力，形成整体刚度，通过钢索间力的相互作用实现整体力学平衡与稳固，使其具备特有的承载能力和刚度特征。

单层索网幕墙结构设计复杂，对边界条件要求严格，且索网结构对高层建筑主体结构安全和质量影响较大，因此设计单位应需从单层索网幕墙结构特征及实现原理着手，结合高层建筑的项目实际，提出贴合实际的设计及施工方案，以实现高层建筑质量、安全、外观等方面的整体提升。

1 单层索网幕墙结构概述1.1 索网幕墙结构特征在高层建筑应用单层索网幕墙结构技术时，其与建筑中其他既结构是相互作用、影响的。

单层索网幕墙除施工较复杂外，其还表现出钢索之间索力变化幅度大，钢索之间受形变影响大。

通常高层建筑设计时，单层索网幕墙结构顶端与建筑采光顶连接同一桁架结构，张拉载荷作用使桁架产生形变，形变导致索力重新划分。

下端钢索同时受建筑雨篷梁及门厅作用产生形变，使得钢索内力更加敏感。

各种载荷作用造成内力的重新分配，使单层索网幕墙结构张力布置施工面临不小考验。

另一方面，由于高层建筑单层索网幕墙结构纵、横方向钢索距离长，导致张拉伸长量较大，常规的索具器械调节范围无法满足需求，需通过专业特定的张拉技术加以解决。

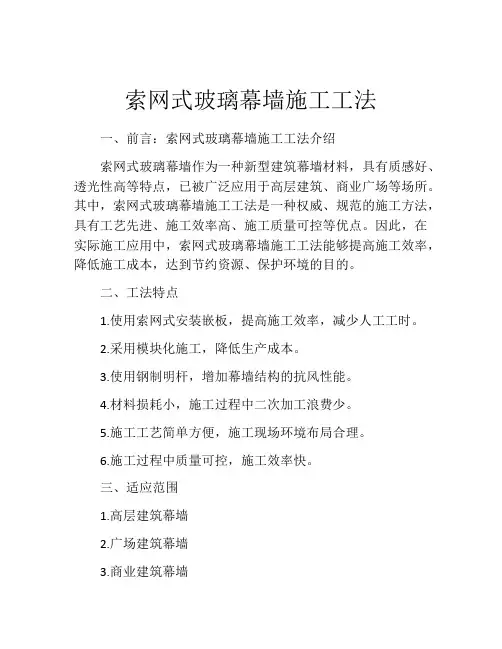

索网式玻璃幕墙施工工法一、前言：索网式玻璃幕墙施工工法介绍索网式玻璃幕墙作为一种新型建筑幕墙材料，具有质感好、透光性高等特点，已被广泛应用于高层建筑、商业广场等场所。

其中，索网式玻璃幕墙施工工法是一种权威、规范的施工方法，具有工艺先进、施工效率高、施工质量可控等优点。

因此，在实际施工应用中，索网式玻璃幕墙施工工法能够提高施工效率，降低施工成本，达到节约资源、保护环境的目的。

二、工法特点1.使用索网式安装嵌板，提高施工效率，减少人工工时。

2.采用模块化施工，降低生产成本。

3.使用钢制明杆，增加幕墙结构的抗风性能。

4.材料损耗小，施工过程中二次加工浪费少。

5.施工工艺简单方便，施工现场环境布局合理。

6.施工过程中质量可控，施工效率快。

三、适应范围1.高层建筑幕墙2.广场建筑幕墙3.商业建筑幕墙4.公共建筑幕墙四、工艺原理索网式玻璃幕墙工艺原理是以经过特殊加工的铝制浮雕板，通过特制的衔接结构，相互组合成单位板块。

通过钢杆与玻璃面板形成紧凑的网格状结构，完成玻璃幕墙的立面组合布置。

在施工中，应根据实际工程现场，采取不同的方案来满足工程要求。

五、施工工艺1.立面线框施工首先按照设计要求，定位好幕墙结构的墙体挂点位置，并制作好墙面线框，根据线框的位置，进行立面构件悬吊定位、立面线框安装等施工阶段。

2.支撑架施工按照设计施工程序，进行支撑架施工，主要是将支撑架安装好，并根据线框位置，将构件支撑在支撑架上。

3.构件安装安装幕墙立面的构件，包括水平构件、垂直构件、连字杆等，构件之间配合精准。

4.安装垫块在进行玻璃面板安装前，需要在构件间装上垫块。

用以去除构件与玻璃面板的间隙。

5.玻璃安装根据设计要求，进行玻璃安装，可以采取全安型或半安型方式安装。

6.骨干结构安装在玻璃安装之后，进行骨干结构安装，进行主件安装、拉杆安装等工作。

7.工程验收完成施工之后，进行工程验收，包括质检人员进行技术验收、用户验收、安全验收等综合性的验收工作。

浅谈对单层索网点支式玻璃幕墙的认识与施工摘要：随着社会的发展，玻璃幕墙结构在建筑装饰业中的应用越来越广泛；单层索网点支式玻璃幕墙作为幕墙设计中的典型代表，以其通透、明亮、简约、大方的风格在未来办公装饰领域中将受到更多的关注；其设计特点和施工方法也将在建设行业中备受关注；本文将结合陕西延长橡胶公司主办公楼单层索网点支式玻璃幕墙工程的施工经验，概要介绍该类幕墙结构的设计特点和施工技术。

关键词：单层索网点支式玻璃幕墙设计特点施工技术一、工程概述二、设计及工艺特点点支式玻璃幕墙，是由组合成幕墙的主体玻璃墙板、直接固定并支撑幕墙重量的活动驳接头（点式组装夹具）、负责向主体支承结构传递所有幕墙荷载的悬索固定结构所组成；按照组装夹具与玻璃间的固定方式，点支式玻璃幕墙可划分为开孔玻璃墙面与无孔玻璃墙面两大类，玻璃墙面是否开孔将取决于设计对夹具结构型式的选择。

单层索网点支式玻璃幕墙在国内是一种较为先进的幕墙结构，是用不锈钢绞线或其它柔性线材作为受力拉索在墙面的纵、横两个方向正交布置组成索网（纵、横两向的受力拉索均在两端部位与其它建筑结构进行锚拉固定）传递幕墙荷载，拉索与墙体之间通过驳接头（点式组装夹具）进行固定，由索网通过施加的预应力产生抵抗平面外部荷载的刚度，最后组合成一套完整的预应力几何柔性墙体；因单层索网点支式玻璃幕墙具有良好的柔韧性，所以这种幕墙可以通过设计师灵活的构思来改变索网面的轮廓外形，为建筑师在幕墙外观造型的选择上提供更多的想象空间，使其能够宽裕、自由的适应建筑主体结构要求；这类幕墙结构主要适用于建筑物中庭立面等大跨度空间部位，给予大型空间轻盈美观、通透开阔、一览无余的视觉效果；但是由于该幕墙结构在目前的建筑装饰领域中设计较为新颖、先进，同时也辅以了施工难度较大、对施工精度要求高的特征。

因该幕墙结构在国内的应用周期不长，所以现阶段在国内还没有对应的专项施工质量验收规范标准；当前，我们主要依据《玻璃幕墙工程技术规范》JGJ102-2003、《点支式玻璃幕墙工程技术规范》CECS127-2001及国家配套的风压变形性能、空气渗透性能、雨水渗漏性能、保温性能、隔声性能、平面变形性能耐冲击性能、防火性能、防雷设计、耐腐蚀设计、防静电设计、风雨变形性能、雨水渗透性能、空气渗透性能、平面位移变形性能等要求对施工质量进行验收。
