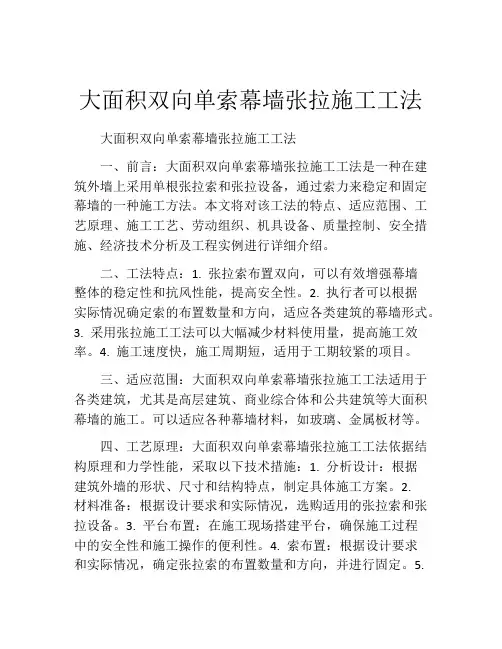

大面积双向单索幕墙张拉施工工法大面积双向单索幕墙张拉施工工法一、前言：大面积双向单索幕墙张拉施工工法是一种在建筑外墙上采用单根张拉索和张拉设备，通过索力来稳定和固定幕墙的一种施工方法。
本文将对该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析及工程实例进行详细介绍。
二、工法特点：1. 张拉索布置双向，可以有效增强幕墙整体的稳定性和抗风性能，提高安全性。
2. 执行者可以根据实际情况确定索的布置数量和方向，适应各类建筑的幕墙形式。
3. 采用张拉施工工法可以大幅减少材料使用量，提高施工效率。
4. 施工速度快，施工周期短，适用于工期较紧的项目。
三、适应范围：大面积双向单索幕墙张拉施工工法适用于各类建筑，尤其是高层建筑、商业综合体和公共建筑等大面积幕墙的施工。
可以适应各种幕墙材料，如玻璃、金属板材等。
四、工艺原理：大面积双向单索幕墙张拉施工工法依据结构原理和力学性能，采取以下技术措施：1. 分析设计：根据建筑外墙的形状、尺寸和结构特点，制定具体施工方案。
2.材料准备：根据设计要求和实际情况，选购适用的张拉索和张拉设备。
3. 平台布置：在施工现场搭建平台，确保施工过程中的安全性和施工操作的便利性。
4. 索布置：根据设计要求和实际情况，确定张拉索的布置数量和方向，并进行固定。
5.张拉调整：通过张拉设备对各根张拉索进行张拉调整，以保证幕墙的平整度和牢固性。
6. 固定加固：在索张拉完毕后，对张拉索进行加固，确保其稳定性和耐久性。
五、施工工艺：1. 施工前准备：搭建施工平台，准备好所需的材料和设备。
2. 幕墙构件安装：根据施工图纸要求，进行幕墙构件的安装。
3. 张拉索布置：根据设计要求，在幕墙构件上安装张拉索。
4. 张拉调整：通过张拉设备对张拉索进行适度的张拉调整。
5. 加固固定：对张拉索进行加固和固定，确保其稳定性和耐久性。
6. 检查验收：对完成的大面积双向单索幕墙进行检查和验收，确保质量符合设计要求。
预应力单层双向索网结构幕墙施工工法预应力单层双向索网结构幕墙施工工法一、前言预应力单层双向索网结构幕墙是一种新型的幕墙结构，它以具有预应力的索杆为主要支撑，通过特定的施工工法实现悬挑式幕墙的搭建。
本文将介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例，以提供参考和指导。
二、工法特点预应力单层双向索网结构幕墙具有以下特点：1. 结构轻盈：采用预应力索杆作为主要支撑，减少了幕墙结构的重量，减轻了对建筑承载力的要求。
2. 艺术性强：可实现多样化的幕墙形式，如弧形、螺旋等，增加了建筑的艺术感。
3. 施工周期短：工艺简单，可以快速进行施工，节约时间和成本。
4. 可拆卸：幕墙结构可拆卸，方便对建筑进行维护和更换。
三、适应范围预应力单层双向索网结构幕墙适用于高层建筑、商业综合体、展览馆等大跨度的建筑。
特别适用于需要突出艺术感和轻盈感的建筑。
四、工艺原理预应力单层双向索网结构幕墙的工艺原理基于索力的传递与平衡。
通过在幕墙结构中设置预应力索杆，形成双向的张拉力，使结构保持平衡状态。
采取的技术措施包括了索杆的设计、预应力张拉和固定等。
五、施工工艺1. 设计和准备工作：根据设计要求制定施工方案，计算和确定索杆的数量和尺寸。
准备必要的材料和设备。
2. 架设幕墙支撑：根据设计要求，在建筑物表面搭建支撑架，用于安装幕墙结构。
3. 安装索杆：根据设计要求，在支撑架上先安装垂直索杆，然后安装水平索杆，形成双向索网结构。
4. 预应力张拉：对已安装的索杆进行张拉，控制预应力力度和方向，使结构保持平衡。
5. 固定索杆：在完成预应力张拉后，用专用的固定装置将索杆固定在支撑架上，保证幕墙结构的稳定。
6. 安装幕墙板材：根据设计要求，将幕墙板材安装在支撑结构上。
7. 验收和保养：对安装完成的幕墙进行质量验收，并进行定期的维护和保养。
六、劳动组织施工工法需要组织设计、材料采购、施工人员、施工队伍等各个环节。
柔性边界幕墙索网张拉施工方法研究摘要：当柔性边界幕墙索网进行张拉时，基于各索间存在的影响较大，应事先制定科学合理的施工保障措施，确保张拉完成后索力满足施工的要求，此外还应采取必要的变形控制措施，确保边界钢结构的变形满足施工要求。
本文从实际施工出发，简析了柔性边界幕墙网张拉控制方法，此外还对比了仿真计算结果与实测结果，通过数据分析得出实测的索力要与理论计算结果存在较小的差值。
柔性边界幕墙索网张拉施工方法的成功，从另一方面也证明了张拉顺序的科学合理。
关键词：柔性边界；幕墙索网；变形控制；张拉中图分类号：tu758 文献标识码：a 文章编号：1671-3362（2013）05-0082-011 施工对象的资料本文采用的实例是杭州大厦。
杭州大厦位于杭城繁华商贸、交通、文化的中心武林广场，是一座国际四星级多功能宾馆。
幕墙是建筑物的外围护墙，不承重，像幕布一样挂上去，因此又称为悬挂墙，在现代大型和高层建筑中常被用到的装饰轻质墙。
幕墙根据材料划分为玻璃幕墙、铝合金幕墙、钢板幕墙等，根据有无框架又可划分为有框架和无框架幕墙。
2 柔性边界幕墙索网张拉存在的技术难点2.1 索力的敏感程度高本工程中，柔性边界幕墙索网张拉除了具有大跨度立面索网的施工特点外，还具有索力敏感程度高这一技术难点。
上文中已经提到该工程竖索之间的相互影响较大，而造成竖索之间相互作用过大的原因是张拉过程中桁架变形严重，造成索力重分布；再就是上部与下部竖索的平衡，需要hj3来实现，这就使得上下拉索间的索力相互影响变大；另外雨篷荷载和玻璃荷载会影响到竖索，特别是平衡索的索力会出现很大的变化。
玻璃、雨篷的安装会使下部平衡索的索力增大2～3倍，但下部主索的索力会减少30%～50%；此外下竖索的长度也会影响索变形，因为当下竖立长度小到一定程度（即3.4m）时，索力将对变形极为敏感。
综上所述控制索力将是本工程的难点与关键。
2.2 索力与变形的关系在进行索网张拉施工中，索力与变形既相互影响又同时保证。
1.项目概述General Project Information1.1.钢缆玻璃墙面和雨棚Cable-Net Facade & Canopy本工程的两座钢缆玻璃墙面各20m×75m，位于东立面E轴至H轴，及西立面C轴至F轴。
立面玻璃分格为2.025m×1.8m（或2.15m），采用钢化夹胶玻璃。
Two sets of steel cable net wall spaces in this project is 20m×75m respectively, located in axis E and axis H in east vertical plane and axis C and axis F in west vertical plane. The subdivision of vertical plane glass is 2.025m×1.8m （or .15m）.Laminated tempered safety glass is adopted.玻璃幕墙由一组横向与竖向钢缆组成的单层平面索网来支撑，竖直钢缆在外侧，水平钢缆在内侧。
玻璃通过铸造玻璃夹钳安装在钢缆上，在钢缆的交叉点处，夹钳通过螺栓固定。
Glass curtain wall shall be supported by single layer flat string net consistingof a set of horizontal and vertical steel cable. Vertical steel cable is in the outsideand horizontal steel cable is in the outboard. Glass is installed on the steel cablethrough cast glass pincers fixed through bolts at the point of junction.钢缆锚固在钢框架上，框架设于整个玻璃墙面的周边，并在每四层处有一条水平支撑钢结构，框架在有水平支撑钢梁的位置与土建连接，考虑结构在地震及温度荷载作用的变形，通过一侧的方销，释放整个钢框架一侧的水平位移约束，连接点采用竖向长圆孔，整个钢框架在竖向方向的伸长将被允许，从而在构造上解决了温度荷载及地震荷载导致主体结构变形时对钢结构的破坏。
单索幕墙设计与施工作者：苗启龙闫石来源：《城市建设理论研究》2013年第01期摘要：单索幕墙是一个极其轻质透明的结构,只由钢索、玻璃夹具和玻璃组成。
为抵抗风荷载和自重,钢索通过张拉预紧并固定在主体结构中，水平方向上钢索被固定在主体结构的立柱上，为支撑风荷载；垂直方向上钢索被固定在主体结构的横梁上，为支撑垂直荷载。
关键词：单索幕墙，钢索，张拉，玻璃夹具。
中图分类号：S611 文献标识码：A 文章编号：一、结构特点装饰效果好,采用钢索作为支撑体系,最大限度的降低支撑体系在幕墙中结构所占的比重,增加了透视空间；玻璃采用夹持式安装，能满足幕墙各种变位要求,既方便更换玻璃又简捷；玻璃板块间通过双面打胶保证幕墙的水密性和气密性；工程施工技术含量要求高,施工难度大；由于钢索需要张拉预紧，所以要求结构主体具有足够的强度；由于单索点式幕墙柔性较大，允许变形量较大。
二、结构设计结构体系1.1单索幕墙的主要承力结构为钢索通过索夹编织而成的索网，其平面外刚度取决与钢索的预张力。
玻璃通过夹具与索网的节点进行连接。
索网与刚性的主体结构进行可靠连接。
1.2 单索幕墙的传力途径为：荷载→玻璃面板→玻璃夹具→索网→边界的主体结构。
1.3单索幕墙宜采用平面型索网或鞍型曲面索网。
1.4 当索网的最小跨度超过一定的限度的时候，宜采用鞍型曲面索网。
也可以采用增设主受力索，从而达到建筑和结构的可行性。
1.5 必要时，宜采用弹簧或其他保护机构来吸收边界主体结构的过大变形。
1.6 需要采取必要的构造措施，避免钢索的硬性转角而产生的长期往复作用下的疲劳损伤。
1.7单索幕墙玻璃胶缝的宽度应该由结构的变形分析结果确定。
设计荷载2.1 作用在单索幕墙的荷载应按照GB50009-2001《建筑结构荷载规范》进行计算。
2.2 永久荷载重力荷载和钢索的预张力。
一般认为钢索的预张力在持续较长一段时间以后，会有一定程度的损失。
需要考虑预张力损失以后的数值。
2.3风荷载：因单索幕墙平面外的刚度相对普通结构和幕墙都要小很多，因此需要通过气动弹性风洞实验或者数值风激励响应分析等手段考虑动态风效应对结构的影响。
———————————————————PART –4 幕墙索网设计施工Design, construction and debugging ofcable net for glass curtain wall———————————————————关于幕墙索网结构体系索网幕墙是以预应力拉索作为支撑体系的一种幕墙形式。
通过对拉索施加预应力，为幕墙结构自身提供刚度，以抵抗平面内玻璃自重和平面外风荷载及地震荷载的作用。
建筑造型美观，结构轻巧纤细，通透性好。
幕墙索网结构体系的分类以造型分类：平面索网和曲面索网；以结构受力分类：双向索网和单向索网；以边界刚度约束分类：刚性边界索网和柔性边界索网。
业务范围索网张拉施工施工过程仿真计算幕墙索网施工阶段监测及服役期监测幕墙索网结构设计咨询幕墙索网张拉施工 包括任何形式、任何张拉吨位的索网幕墙预应力张拉MIDAS 计算模型平面图 计算模型玻璃安装过程索网竖向变形幕墙索网仿真计算 各类索网幕墙张拉过程仿真计算 ■ 中国光大中心（北京金融街F3科贸大厦）张拉过程仿真计算① 同步张拉施工 ② 张拉参数及温度实时显示和记录③ 幕墙实验索张拉1 3 ■ 北京嘉铭中心玻璃安装过程仿真计算幕墙索网施工阶段监测和服役期监测索力监测分施工过程中索力监测和使用过程中索力检测。
■ 弓式便携测力仪测量的范围为索直径ф44以下，以及张拉力40t 以下。
■ 索力动测仪对节间索长有要求，可测量长细比（节间索长和索直径的比值）>150的任意直径和任意张拉力的拉索。
■ 油压传感器标定张拉设备油压传感器经过标定，与液压张拉设备配套使用，可测量任意直径，任意张拉力拉索索力。
索网幕墙模型试验试验方案、模型制作、试验加载、数据采集、数据分析■ 重庆国际江北机场索网施工仿真计算和节点设计■ 北京嘉明中心索网施工设计和节点设计21 ① 超高索网对风荷载非常敏感（82m ） ② 正常使用工况水平变形 ③ 竖索与横梁交界为可滑节点 幕墙索网的设计咨询和深化设计各类索网幕墙的方案咨询 各类索网幕墙的结构设计 索网幕墙结构校核 幕墙索网深化设计 拉索应力下料 索夹标记点计算 321① 超长索网的边界钢结构设计(180m) ② 幕墙和主体连接节点 ③ 幕墙横索分段节点 江北机场索网边界钢结构变形计算中国国际贸易中心三期裙房国际精品商场 Cable net for glass curtain wall ，International Boutique Mall ，China World Trade Center Tower 3中国国际贸易中心第三期（China World Trade Center Tower 3）简称国贸三期，位于北京中央商务区，2005年6月开工，2008年8月16日竣工。
其与国贸一期、国贸二期一起构成110万平方米的建筑群，是今日全球最大的国际贸易中心。
国贸三期裙楼幕墙采用典型的单单索网，即单层单向索网，高度23m ，是单单索网中较高的，长度方向112m 。
幕墙面积和拉索数量都较大，索网幕墙在裙楼三面连续布置，转角处的拉索处理是一个难点。
国贸三期的另一个难点是索网向外倾斜，拉索和玻璃自重对结构设计和施工控制都增加了难度。
拉索为不锈钢索，索径为28mm 。
该工程幕墙索网于2007年施工。
重庆江北国际机场Cable net for glass curtain wall ， Chongqing Jiangbei International Airport重庆江北国际机场简称江北机场，位于重庆市郊东北方向21公里渝北区两路镇，是西南地区三大航空枢纽之一，率先在西部地区开通直飞欧洲的航线。
重庆江北国际机场三期扩建工程于2010年12月18日举行竣工启用庆典。
该项目采用超大体量的索网幕墙工程，总面积为一万平米，布置在候机大厅的四周，单面幕墙水平方向长度超过180m 。
拉索为不锈钢索，横索直径为30mm ，竖索直径为32mm 和36mm 两种。
该工程幕墙索网于2010年进行施工。
重庆江北国际机场幕墙索网工程具体有以下难点：1、超长水平拉索的张拉工艺；2、超长拉索的分段连接方法和分段拉索的同步张拉控制技术；3、超长索网幕墙的温度应力研究和温度补偿技术；4、不规则边界的玻璃处理方法。
中国光大中心（北京金融街F3科贸大厦）Cable net for glass curtain wall，China Everbright Center (Beijing Financial Street F3 Trade Building)中国光大中心,原名北京金融街F3科贸大厦，位于金融街F区3号地块，总占地面积为10009平方米，总建筑面积为98713平方米，新建2栋办公楼，地上14层和16层，地下4层。
工程于2007年6月开工，2009年8月竣工验收。
该项目中庭屋盖采用单向张弦结构，屋盖东西两侧为双向单层柔性边界索网。
拉索为不锈钢索，横索直径为26mm，竖索直径为28mm。
该工程的一大特点是：索网幕墙的上部边界为张弦梁结构。
张弦梁的张拉、索网幕墙张拉、采光顶安装玻璃和索网幕墙安装玻璃都会产生相互影响，对施工顺序、张拉分级和累计误差仿真分析提出了更高的要求。
该工程张弦梁屋盖和幕墙索网于2008年施工。
北京嘉铭中心工程Cable net for glass curtain wall，Jiaming Center嘉铭中心，位于北京市东三环北路的主干线，地处CBD、燕莎、三里屯三大商圈及使馆交汇之核心，百米联体双塔式建筑，利用独有83米高全玻璃单索网幕阳光大堂，将两座国际甲级写字楼紧密相连：大堂南北两侧及屋顶全玻璃构造，由单索网相连，造型简洁优雅，凸显建筑品质。
嘉铭中心采用超高独立体系索网幕墙，高度为82m。
拉索进口高钒索，横索直径为28mm，竖索直径为26mm。
幕墙拉索不是连接在两栋主楼上，而是连接在自身的钢框架上，主楼仅为钢框架提供平面外约束。
钢框架内部均匀布置四道横梁，竖索从横梁中穿过，沿高度方向是通长一根索。
张拉过程中竖索与横梁是可滑节点，减小拉索对横梁的不利作用，拉索与横梁的节点设计和施工控制是难点之一。
嘉铭中心为超高索网的张拉控制研究提供了很好的素材。
该工程幕墙索网于2009年施工。
中国石油大厦Cable net for glass curtain wall，PetroChina Tower中国石油大厦位于北京东城区东二环内，东直门桥西北，与东直门交通枢纽相对。
总建筑面积200838平方米，是中国石油天然气集团和中国石油天然气股份有限公司总部办公大楼，中国石油大厦建设规模大，功能复杂，所处位置特殊而重要。
中国石油大厦中庭幕墙为典型的大跨度柔性边界索网，竖向拉索被中间桁架分为两段，桁架较柔；幕墙分东西两片，宽40m，高50m，单片幕墙面积达2000m2；幕墙为双向分段索网、多层柔性吊索连桥和悬挑拉索雨篷构成的复杂预应力钢结构组合体系，单片幕墙由41根横索和134根竖索组成，竖索分为108根前排主索和26根后排平衡索。
该工程幕墙索网施工于2007年进行。
Cable net for glass curtain wall，Wuhan Poly Culture Plaza 武汉保利文化广场位于武昌区中南路和民主路交汇处，是综合性商业广场，地下4层，地上结构46层，总高度为211.8米，主楼、副楼在16—20层通过钢结构空中连廊连成一体。
该项目于2007年8月举行奠基仪式，2011年底竣工。
武汉保利文化广场采用双向柔性边界索网，幕墙高度55.350米，宽度40.500米。
拉索为不锈钢索，包括34根横索和32根竖索，规格分别为：竖索为φ26mm，截面积399.84mm2，最小破断拉力为421.66kN；横索为φ38mm，截面积852.93 mm2，最小破断拉力为1024.54kN。
该项目幕墙索网的施工于2011年进行。
