下载文档原格式

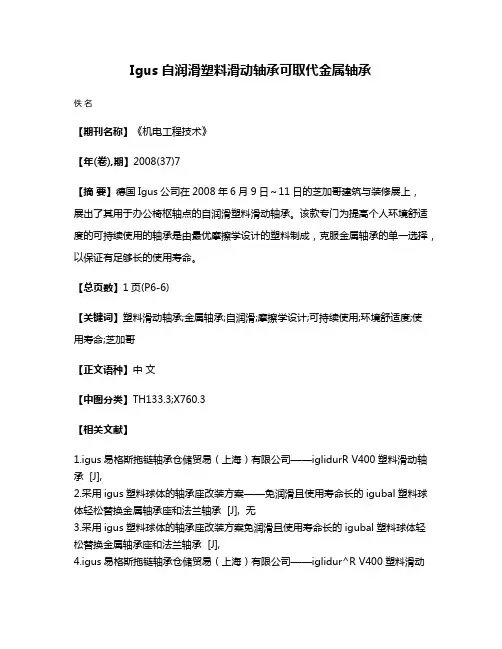

Igus自润滑塑料滑动轴承可取代金属轴承
佚名
【期刊名称】《机电工程技术》
【年(卷),期】2008(37)7
【摘要】德国Igus公司在2008年6月9日～11日的芝加哥建筑与装修展上，
展出了其用于办公椅枢轴点的自润滑塑料滑动轴承。
该款专门为提高个人环境舒适度的可持续使用的轴承是由最优摩擦学设计的塑料制成，克服金属轴承的单一选择，以保证有足够长的使用寿命。
【总页数】1页(P6-6)
【关键词】塑料滑动轴承;金属轴承;自润滑;摩擦学设计;可持续使用;环境舒适度;使
用寿命;芝加哥
【正文语种】中文
【中图分类】TH133.3;X760.3
【相关文献】
1.igus易格斯拖链轴承仓储贸易（上海）有限公司——iglidurR V400塑料滑动轴承 [J],
2.采用igus塑料球体的轴承座改装方案——免润滑且使用寿命长的igubal塑料球体轻松替换金属轴承座和法兰轴承 [J], 无
3.采用igus塑料球体的轴承座改装方案免润滑且使用寿命长的igubal塑料球体轻松替换金属轴承座和法兰轴承 [J],
4.igus易格斯拖链轴承仓储贸易（上海）有限公司——iglidur^R V400塑料滑动
轴承 [J],
5.igus推出由高耐磨工程塑料iglidur E7制成的滑动轴承系列 [J],
因版权原因，仅展示原文概要，查看原文内容请购买。
2/ 2023年第23期供稿/易格斯（上海）拖链系统有限公司 陈 靖 采编/邹铁汉 张韦微长使用寿命的igus 重载型供能系统SPECIALIZATION REFINEMENT DIFFERENTIATION AND INNOVATION近20年来，经验证可靠的igus 轮式拖链一直是长行程应用的常用供能设备。
相较于普通的拖链系统，轮式拖链的优势在于加入了轮式链节，使拖链可以应用在重载型的能源供应系统中，例如船到岸集装箱门式起重机（STS ）。
由于该拖链采用滚动而非滑动的方式运行，可以有效减少振动，故其运行噪声和振动极小。
船到岸集装箱门式起重机（STS ）对供能系统提出了更高的要求：速度更快、行程更长、负载更高。
因此，igus 推出了新款重型轮式拖链P4HD ，其使用寿命最可达15 a ，具体取决于实际的应用工况。
为了进一步减少拖链各点位的磨损，igus 对拖链的设计也做了一些改进。
其中最主要的是三重止动系统和对称设计。
与滑行拖链相比，这款带滚轮的轮式拖链所需的驱动力减少了57%。
这些滚轮相互交错运行。
梳齿状的导向横杆可以让拖链保持在正确的移动路径上，提高了系统的安全性并减少了意外停机所带来的巨大损失。
凭借自己多年来在工程塑料滑动轴承技术方面的专业知识，igus 在新拖链的销孔连接处采用的是一款经验证可显著延长拖链使用寿命的iglidur 材料。
在自1964年成立至今，运动塑料专家igus 始终致力于研发和生产工业运动塑料。
这些免润滑且高性能的工程塑料在各种各样的运动应用中帮助设备和应用精进技术，降低成本。
igus 的耐磨工程塑料产品包括拖链、高柔性电缆、滑动轴承、导轨和丝杠技术等，均在全球市场处于领先位置。
面对港口起重机的重载、长使用年限和多种天气条件下等运行要求，igus 专门推出了高性能的工程塑料拖链和高柔性电缆以提高其可用性和可靠性。
多年来，广泛用于全球10 000多个港口，并通过耐磨损性、免维护材料和较长的使用寿命证明了自己的价值。

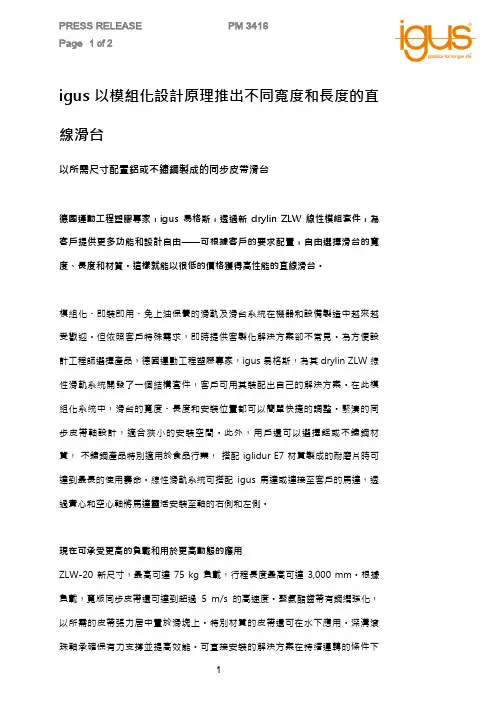

igus 以模組化設計原理推出不同寬度和長度的直線滑台以所需尺寸配置鋁或不鏽鋼製成的同步皮帶滑台德國運動工程塑膠專家，igus 易格斯，透過新drylin ZLW 線性模組套件，為客戶提供更多功能和設計自由——可根據客戶的要求配置，自由選擇滑台的寬度、長度和材質。
這樣就能以很低的價格獲得高性能的直線滑台。
模組化、即裝即用、免上油保養的滑軌及滑台系統在機器和設備製造中越來越受歡迎。
但依照客戶特殊需求，即時提供客製化解決方案卻不常見。
為方便設計工程師選擇產品，德國運動工程塑膠專家，igus 易格斯，為其 drylin ZLW 線性滑軌系統開發了一個結構套件，客戶可用其裝配出自己的解決方案。
在此模組化系統中，滑台的寬度、長度和安裝位置都可以簡單快捷的調整。
緊湊的同步皮帶軸設計，適合狹小的安裝空間。
此外，用戶還可以選擇鋁或不鏽鋼材質，不鏽鋼產品特別適用於食品行業，搭配 iglidur E7 材質製成的耐磨片時可達到最長的使用壽命。
線性滑軌系統可搭配igus 馬達或連接至客戶的馬達，透過實心和空心軸將馬達靈活安裝至軸的右側和左側。
現在可承受更高的負載和用於更高動態的應用ZLW-20 新尺寸，最高可達75 kg 負載，行程長度最高可達3,000 mm。
根據負載，寬版同步皮帶還可達到超過5 m/s 的高速度。
聚氨酯齒帶有鋼纜強化，以所需的皮帶張力居中置於滑塊上。
特別材質的皮帶還可在水下應用。
深溝滾珠軸承確保有力支撐並提高效能。
可直接安裝的解決方案在持續運轉的條件下也能保持靜音和長使用壽命，因此適合眾多應用，如食品或實驗室技術領域各種裝卸工作。
開放式設計讓滑台易於清理而且耐髒污。
圖片說明：圖片PM3416-1透過易格斯新 drylin ZLW 直線模組系統，客戶能夠以所需尺寸和材料設計軌道和滑塊。
（來源：igus GmbH ）The terms "igus", "chainflex", "CFRIP", "conprotect", "CTD", "drylin", "dry-tech", "dryspin", "easy chain", "e-chain", "e-chain systems", "e-ketten", "e-kettensysteme", "e-skin", "energy chain", "energy chain systems", "flizz", "iglide", "iglidur", "igubal", "invis", "manus", "motion plastics", "pikchain", "readychain", "readycable", "speedigus", "triflex", "twisterchain", "plastics for longer life", "robolink", "xiros", "xirodur" und "vector"’ are protected by trademark laws in the Federal Republic of Germany and internationally, where applicable. PRESS CONTACT:新聞稿聯絡人:張庭瑜台灣易格斯有限公司台中市南屯區工業24路35號5樓Tel. (04) 2358-1000Fax. (04) 2358-1100Email: achang@/igustwABOUT IGUS: igus GmbH is a globally leading manufacturer of energy chain systems and polymer plain bearings. The Cologne-based family business has offices in 35 countries and employs around 2,950 people around the world. In 2015, igus generated a turnover of 552 million euros with motion plastics, plastic components for moving applications. igus operates the largest test laboratories and factories in its sector to offer customers quick turnaround times on innovative products and solutions tailored to their needs.。
igus拖链的命名方式igus拖链是一种用于工业自动化设备的重要组件，它起到保护和导向电缆、气管、液压管等传动装置的作用。
igus拖链的命名方式是根据其结构和特点进行命名，下面将详细介绍几种常见的igus拖链及其命名方式。
1. e-chain：e-chain是igus拖链系列中最常见的一种，其命名方式是以字母"e"开头，代表igus公司的品牌，后面跟随一串数字和字母的组合，代表该系列拖链的型号和规格。
例如，e-chain 3500系列是igus中一种较为常见的拖链，它适用于长距离传动和高速运动的场景。
2. energy chain：energy chain是igus拖链系列中专为能源传输而设计的一种拖链，它的命名方式也是以字母"e"开头，后面跟随"energy chain"字样和一串数字和字母的组合。
例如，e-chain energy chain 2500系列是一种专为电力传输而设计的拖链，可用于工业机械和机器人等设备中。
3. triflex：triflex是igus拖链系列中一种特殊的链式导向系统，其命名方式是以"triflex"字样开头，后面跟随一串数字和字母的组合。
例如，triflex R 3.25是一种用于机器人和自动化设备的三维链式导向系统，它可以灵活地适应各种运动轨迹和环境要求。
4. twisterband：twisterband是igus拖链系列中专为旋转运动而设计的一种拖链，其命名方式是以"twisterband"字样开头，后面跟随一串数字和字母的组合。
例如，twisterband HD 5050是一种适用于高速旋转运动的拖链，它可以有效地保护旋转轴上的电缆和传感器线。
除了以上几种常见的igus拖链，还有许多其他系列的拖链，它们的命名方式也大体类似，都是以一串字母和数字的组合来表示。

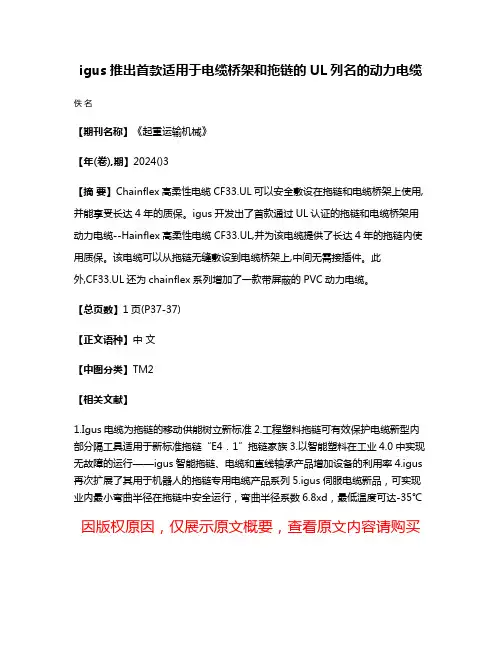

igus推出首款适用于电缆桥架和拖链的UL列名的动力电缆佚名
【期刊名称】《起重运输机械》
【年(卷),期】2024()3
【摘要】Chainflex高柔性电缆CF33.UL可以安全敷设在拖链和电缆桥架上使用,并能享受长达4年的质保。
igus开发出了首款通过UL认证的拖链和电缆桥架用动力电缆--Hainflex高柔性电缆CF33.UL,并为该电缆提供了长达4年的拖链内使用质保。
该电缆可以从拖链无缝敷设到电缆桥架上,中间无需接插件。
此
外,CF33.UL还为chainflex系列增加了一款带屏蔽的PVC动力电缆。
【总页数】1页(P37-37)
【正文语种】中文
【中图分类】TM2
【相关文献】
1.Igus电缆为拖链的移动供能树立新标准
2.工程塑料拖链可有效保护电缆新型内部分隔工具适用于新标准拖链“E4．1”拖链家族
3.以智能塑料在工业
4.0中实现无故障的运行——igus智能拖链、电缆和直线轴承产品增加设备的利用率4.igus 再次扩展了其用于机器人的拖链专用电缆产品系列
5.igus伺服电缆新品，可实现业内最小弯曲半径在拖链中安全运行，弯曲半径系数
6.8xd，最低温度可达-35℃
因版权原因，仅展示原文概要，查看原文内容请购买。
igus 导槽引导拖链安静稳定运行，垂直运行速度达 7 米/秒开放式、轻便和易装配的 GLV 设计可减少室内物流应用中的重量和噪音对于室内物流中的高动态应用来说，7 米/秒的速度不再鲜见。
为了对垂直运动的拖链进行安全的位置固定，igus 开发了“guidelite vertical”导槽系统，简称GLV。
它具有重量轻和安装方便的特点，可以实现最大的运动动力学特性；开放式设计还可以减少共振，降低噪音。
在工业领域内，用导槽引导拖链非常普遍，尤其是在长行程拖链的滑行应用中（上面运行的拖链贴在下面拖链上）。
但是，对于物流中常见的垂直应用而言，只要运行速度低，就没有必要使用导槽。
拖链会随重力进行运动。
然而，这种低速应用在现代工业应用中将越来越少。
当速度高于 7 米/秒时，拖链就必须通过导槽来确保安全运行，以防止事故发生。
在此之前，采用的几乎都是封闭的金属板导槽方案。
但是这种方案整体安装起来很困难，而且价格昂贵。
此外，封闭式的设计也会产生共鸣腔效应，加大拖链的运行噪音。
现在，开放式导槽guidelite vertical (GLV) 完美地解决了这些难点，其设计兼具了安静运行、易于装配，以及在极高动态升降机中的高安全性。
易于装配，低噪导向八年前，igus 推出了首款guidelok 系列导槽，弥补了金属板和铝制导槽的所有缺点。
现在，igus 为垂直应用开发出的新导槽 GLV，延续了上一代 guidelok 导槽系统的优点。
和 guidelok 导槽一样，igus 使用工程塑料制成 2 米/根的开放式导槽来替代全封闭的金属板导槽。
这种开放式设计能够最大限度地减少共振，并在 7 米/秒的高速运动中将拖链的运行噪音降至最低。
此外，新导槽还具有减振和易装配的优点，导轨的特殊螺丝仅需一只手即可拧紧，而且不需要反锁。
如果电缆或拖链的部件掉落造成系统损坏，导槽的开放式设计更便于快速检测和维修受损区域，从而降低维护工作的时间和难度。

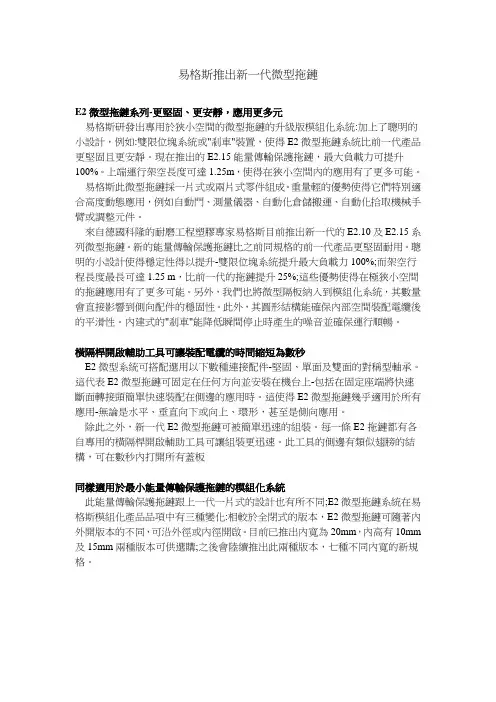

易格斯推出新一代微型拖鏈E2微型拖鏈系列-更堅固、更安靜，應用更多元易格斯研發出專用於狹小空間的微型拖鏈的升級版模組化系統:加上了聰明的小設計，例如:雙限位塊系統或"剎車"裝置，使得E2微型拖鏈系統比前一代產品更堅固且更安靜。
現在推出的E2.15能量傳輸保護拖鏈，最大負載力可提升100%。
上端運行架空長度可達1.25m，使得在狹小空間內的應用有了更多可能。
易格斯此微型拖鏈採一片式或兩片式零件組成。
重量輕的優勢使得它們特別適合高度動態應用，例如自動門、測量儀器、自動化倉儲搬運、自動化拾取機械手臂或調整元件。
來自德國科隆的耐磨工程塑膠專家易格斯目前推出新一代的E2.10及E2.15系列微型拖鏈。
新的能量傳輸保護拖鏈比之前同規格的前一代產品更堅固耐用。
聰明的小設計使得穩定性得以提升-雙限位塊系統提升最大負載力100%;而架空行程長度最長可達1.25 m，比前一代的拖鏈提升25%;這些優勢使得在極狹小空間的拖鏈應用有了更多可能。
另外，我們也將微型隔板納入到模組化系統，其數量會直接影響到側向配件的穩固性。
此外，其圓形結構能確保內部空間裝配電纜後的平滑性。
內建式的"剎車"能降低瞬間停止時產生的噪音並確保運行順暢。
橫隔桿開啟輔助工具可讓裝配電纜的時間縮短為數秒E2微型系統可搭配選用以下數種連接配件-堅固、單面及雙面的對稱型軸承。
這代表E2微型拖鏈可固定在任何方向並安裝在機台上-包括在固定座端將快速斷面轉接頭簡單快速裝配在側邊的應用時。
這使得E2微型拖鏈幾乎適用於所有應用-無論是水平、垂直向下或向上、環形，甚至是側向應用。
除此之外，新一代E2微型拖鏈可被簡單迅速的組裝。
每一條E2拖鏈都有各自專用的橫隔桿開啟輔助工具可讓組裝更迅速。
此工具的側邊有類似翅膀的結構，可在數秒內打開所有蓋板同樣適用於最小能量傳輸保護拖鏈的模組化系統此能量傳輸保護拖鏈跟上一代一片式的設計也有所不同;E2微型拖鏈系統在易格斯模組化產品品項中有三種變化:相較於全閉式的版本，E2微型拖鏈可隨著內外開版本的不同，可沿外徑或內徑開啟。
IGUS(易格斯)拖链、igus塑料拖链、igus(易格斯)工程拖链、igus托管、igus坦克链上海智川工贸有限公司优惠供应德国IGUS(易格斯)拖链、igus塑料拖链、igus(易格斯)工程拖链、igus托管、igus坦克链等，德国IGUS(易格斯)拖链、igus塑料拖链、igus(易格斯)工程拖链、igus托管、igus坦克链,公司创建于1964年，公司拥有员工1300多人，分支机构遍布世界各地。
igus拖链适合于使用在往复运动的场合，能够对内置的电缆、油管、气管、水管等起到牵引和保护作用。
igus(易格斯)拖链每节都能打开，便于安装和维修，运动时噪音低、耐磨、可高速运动。
igus(易格斯)拖链已被广泛应用于数控机床、电子设备、石材机械、玻璃机械、门窗机械、注塑机、机械手、起重运输设备、自动化仓库等。
igus拖链外形似坦克链，由众多单元链节组成，链节之间转动自如。
相同系列的拖链内高、外高、节距相同，拖链内高、弯曲半径R可有不同的选择。
igus单元链节由左右链板和上下盖板组成，拖链每节都能打开，装拆方便，不必穿线，打开盖板后即可把电缆、油管、气管等放入拖链内。
另可提供分隔片，将链内空间按需要分隔开。
igus采用增强尼龙材料，具有抗拉负荷、高弹性、耐磨性、阻燃并有一定的耐酸、碱能力。
高低温时性能稳定，可以使用在室外。
最高加速度可达5米/秒，在正常架空使用情况下，可达千万往复运动次数。
欢迎来电选购！IGUS(易格斯)拖链、igus塑料拖链、igus(易格斯)工程拖链、igus托管、igus坦克链igus拖链产品型号有：040.07.12，045.16.12，05.05.07，06.20.12，060.10.12，060.10.12PZ，060.16.12，08.10.028.0，08.30.12，080.20.12，080.30.12，080.40.12PZ，080.50.12PZ，102.12PZ，1025.12p，1025.12PZ，1025.34P，1038.12p，1050.12PZ，1050.12PZ，106.12PZ，106.34PZ，107.12PZ，114.1.12PZ，114.2.12PZ，114.2.12pz，114.3.12P，114.3.12P，114.3.12P，114.3.12PZ，114.4.12PZ，117.1.12PZ，117.2.12P，117.2.12PZ，117.3.12P，117.3.12PZ，117.5.12P，117.5.12P，117.5.12PZ，117.7.12P，117.7.12PZ，117.5.12.PZ，117.4.12P 1420.15.12，1500.100.34PZB，1500.050.34PZB，1570.040.12，1570.050.12，1570.090.12，1680.100.12，1680.250.12，2000.12，2030.12PZ，2030.34PZ，2050.12PZ，2050.12PZB2050.34PZ，2070.34PZ，2100.03.12，2100.12PZ，2100.14PZB，2200.175.1.12，2607.34PZ，2607.34PZB，2610.12PZ，2610.12PZ，2612.12PZ，2612.12PZBK，2612.34PZ，2615.12PZ，2800.137.2.12，2900.18.1.12，3075.12PZ，3075.12PZ，3075.ZB，3100.12PZ，3100.34PZB，3125.12PZ，3175.12PZ，3200.34PZ，3050.12PZB，380.20.12，380.25.12，3800.20.1.12，3800.187.2.12C，3800.112.1.12，38000.2，3900.15.1/2.12，4000.25.2.12，480.050.12，482.050.12，510.35.12，580.075.12，580.075.12，581.12PZ，50500.42.12，51500.15.12，680.175.12，765.125.12，7700.20.2.12，R608.20.250.U，880.07.12，2605.34，E6.29.060.12，04.07.28，045.16.018，05.06.018，05.10.018，05.30.018.0，05.30.12，06.10.018 IGUS现货、IGUS价格、IGUS厂家、IGUS代理、IGUS经销、IGUS型号IGUS spot、IGUS manufacturer、IGUS distribution、IGUS price、IGUS modelIGUS (IGUS) drag chain, IGUS plastic towline, IGUS (IGUS) engineering tow chain。
IGUS易格斯电缆IGUS易格斯拖链产品介绍IGUS易格斯电缆供应商，IGUS易格斯电缆报价，IGUS易格斯电缆现货IGUS易格斯电缆、IGUS易格斯控制电缆、IGUS（易格斯）柔性电缆IGUS拖链电缆、IGUS（易格斯）数据电缆、IGUS屏蔽电缆IGUS（易格斯）动力电缆、德国IGUS(易格斯)、IGUS电缆IGUS柔性电缆、IGUS动力电缆、IGUS控制电缆、IGUS伺服电缆IGUS拖链电缆、IGUS总线电缆品牌简介IGUS由Guenter Blase先生创建于1964年10月15日。
总部位于德国科隆，在世界各国或地区都设有分支机构。
在开始的20年里，我们主要是生产合成技术的塑料元件。
Frank Blase于1983年建立了拖链和塑料轴承的生产线，并建立了相应的销售网络。
从1985至2011年，公司员工从40人壮大到1900多人，分支机构遍布世界各地。
由于掌握了现代新材料技术，我们在未来几年将扩大投资，也会得到更多的市场机会。
易格斯拥有着高水平的研发队伍，八万多种产品的丰富选择，优秀的销售工程师服务团队。
选用易格斯产品，会使您的产品更具有竞争力。
同时，如果您有特殊要求，易格斯的工程师们也会在最短时间内为您提供最优解决方案，以满足您的特殊需要。
型号示例IGUS 拖链型号示例2500.10.075.0 2500.09.125.0 E6.40.062.125.0 10.6.028.014040.20.135 157.150.250.0 B151.050.048.0-16-1050.12P10.025.028.0-28-1025.34PZ 26.05.100.0-20-2605.12PZ 17.2.075.04040.16.350.0 41400.16.12 CF211.05.03.02 CF130.15.04.ULCF130.15.25 38.25.150 27i.07.075.0 1480.050.075.0-2m CF140.07.1 2.UL CF310.UL.950.01 2000.12 08.16.048.0 CF6.10.04E4.42.07.100.0 14240.06.200 3838.10.200.0-2米+38380.10.12—1付4040C.16.175.0 L=5005MM 4040C.36.300.0L=4732MM 3938.06.100.0 L=670MM157.100.125.0+*1.38m+15800.100.34 E6.29.040.075-0.8米 880.12.240-20节5050C.35.300.0 14.3.038.0 L=0.8M 14.2.038.0L=0.8M 2600.06.100.0 4140C.30.150.0 E4.56.11.250.0 390.17.15 0.0 IGUS 拖链Z08.30.038.0 2828.07.063.0-19节3500.075.125.003.05.010.0 1500.038.038/075.0 380.350.300.0 380.350.215.0380.350.200.0 E4.42.25.150 167.100.150.0 E6.29.040.075.0 2600.05.100.0 2600.05.100.0 Z14.2.100.0 B15I.050.075.068.2.100.0 17.4.75.0-43节 10.050.048.0 10.050.048.0 10.038.038.0 10.038.038.0 10 .038.038.0 10.038.038.0 10.038.038.0 250.10.125 250.10.125 CF240.02.04 3500.150.150.0350.125.150.0 380.30.300.0*75节 150.038.038.0 E14.2.075 E14.2.075 15.038.038.0 E6.52.075.100.0 E6.52.075.150.0 350.100.125.0 168.175.1 00.0 88节14.1.028-274.5mm+114.1.12PZE4.32.06.063.0 340.050.100 E4.56.15.150.0 2700.05.125.04040C.20.500.0 240.10.075.0 4040.40/40.350.0 E4.28.100.055.028.087.063 28.087.063 5050C.20.300.0 2400.03.055.0-18节E6.29.060.055-25节+E6.290.060.1207.50.038.0 09.16.038.0 R07.10.038.0 7838.20.250.07838.20/20.200.0 7838.25/20.250.0 7838.25/20/25.200.0 404 0C.15.150.0 E4.32.12.250.0.2.4M+E4.321.12.1.12 5050C.25.250.0IGUS 接头型号示例1050.34PZ E4.420.07.2.12 2090.34PZ+ 580.075.12 142400.06.12C21000.050.1.128800.12.2.12 E4.420.05.1.12 2607.12PZBK1 50500C.35.122606.12.PZBK1 41400C.30.2.12C 2070.12PZBK 2070.12PZB+ E4.560.11.2.12 TR85.01 3900.17.2.12 28280.07.12 30000.075.12 03.05.12Z 3900.350.2.12C 3150.12PZ 2200.125.1.12 2200.125.1.12 2200.125.1.12 4000.30.2.12 050.20.12 1050.12PZ 3100.34PZ 40400C.20.12 E4.280.100.2.12 R4.320.12.1.12 R4.320.12.2.121015.34PZ 24001.05.12ZB 38380.162.1.12 060.50.12PZ080.16.12PZ 060.10.12P060.16.12PZ 50500C.25.12 40400C.15.12IGUS 轴承JUM01-20 JUM01-25IGUS 电缆CF10.10.18 CF11.008.DCF11.01.03.02.05.02.D已停产，新型号：CF11.013DCF11.05.06.02 CF130.07.03.UL CF130.07.12.UL CF130.07.18.ULCF130.10.04.UL CF130.15.18.UL CF130.15.25.UL CF140.05.05.ULCF170.15.18.D CF180.07.05 CF180.07.12 CF180.10.03CF21.25.15.02.01.UL替代CF21.25.10.02.01.ULCF211.010 CF211.05.04.02 CF240.01.07 CF31.160.04 CF31.500.04CF31.500.04 CF34.25.04 CF34.250.04 CF34.60.04 CF5.10.07CF5.07.18 CF5.07.25 CF5.07.42 CF5.10.05 CF6.07.04 CF6.10.07 R09.30.048 CF6.15.03CF7.15.12.D,现替代型号：CF77.UL.15.12.D CF9.02.03.INI CF9.03.04.INICF9.15.12 CF9.25.16 CFBUS.001 CFBUS.022 CFPE.160.01 CFPE.250.01 TRE.85.135.0 CF31.25.05 CF130.10.12 CF240.03.04 CF130.10.04 CF170.10.05 CF170.10.07 CF170.10.07CF77.UL.07.07.D CF77.UL.07.07.D CF77.UL.07.07.D CF170.10.04 C F170.15.04CF30.15.04.UL CF30.15.04.UL CF210.UL.15.07.02.02。
用于拖链的超级铝制导向槽
易格斯
【期刊名称】《演艺科技》
【年(卷),期】2016(000)008
【总页数】1页(P73-73)
【作者】易格斯
【作者单位】
【正文语种】中文
igus最新的导向槽产品系列可以实现安全、免维护的架空拖链应用。
在粗糙的表面、高动态压力或对噪声敏感的环境应用中，导向槽帮助拖链平滑安全地运行。
该产品轻巧、耐用，由耐腐蚀的铝制成，宽度灵活可调，可轻松适用于不同的igus
拖链。
超级铝制导向槽由两个侧板组成，每个侧板都拥有一个减振块和一个滑条。
这保证拖链能够非常安静、低磨损地运行。
使用塑料固定端模块可以简单快捷地连接拖链，无需在铝制导向槽上钻孔。
标准型号的侧板长2 m，架空长度为1 m。
开放设计
可防止碎片粘住并干扰运行。
同时，还可集成底板。
由于采用模块化设计，系统可轻松适用于不同的拖链。
（易格斯）。
一站购足最方便igus全装配拖链系统裝配拖鏈差不多型、標準型、標準加強型和全配型為客戶節省加工、庫存和裝配成本igus易格斯“全裝配拖鏈”即預先裝配好的客製化拖鏈系統。
德國運動工程塑膠專家igus易格斯全裝配拖鏈可依照裝配程度分為差不多型、標準型、標準加強型和全配型等四款不同類型，為客戶提供所需的一切產品，包括拖鏈和耐彎曲電纜的簡單組合乃至全客製化裝配的拖鏈系統。
這不僅方便，還能節省成本。
igus提供用於專為動態應用研發，可靠、經測試的拖鏈和耐彎曲電纜，以及客製化的完整系統。
它們特別適用於長行程和多軸系統，不僅節省加工和裝配的時間，客戶還能够預先操纵成本。
所有配件基本上在業界最大的igus易格斯測試實驗室內開發和測試的。
透過全裝配拖鏈，我們能夠為客戶提供一站購足、完整可靠的全裝配系統，全系列耐彎曲電纜更領先業界提供36個月保固服務。
同時，透過igus易格斯全裝配拖鏈系統，可減少高達75％供應商和訂單數量，並降低了庫存和處理成本。
一張訂單、一張發票、一次出貨igus專案經理將為您的客製化全裝配拖鏈系統提供全方位的服務。
加工、出貨狀態、裝配流程和服務與產品本身一樣重要。
在占地3000平方公尺的igus全裝配拖鏈組裝工廠，專業的裝配工程師透過先進的生產技術製造全裝配拖鏈，生產範圍包含從簡單到複雜的系統、特製的電纜、管線、接頭、內部分隔、安裝架和其他配件。
igus易格斯全裝配拖鏈產品經理ChristianStremlau表示：“我們正在將手動作業自動化，因為產量、品質和價格都變得更加重要。
”根據客製化程度，客戶能够在裝配拖鏈差不多型到裝配拖鏈全配型之間作選擇。
客戶還能够選擇帶金屬鈑金的即裝即用的多軸系統，透過此系統可最正确化連接介面〔裝配拖鏈標準加強型〕。
我們提供廣泛的全裝配電纜系列，涵蓋超過4000種不同的耐彎曲驅動電纜和七種等級。
Stremlau補充道：“全裝配電纜〔含接頭〕以mm精度按所需長度客製，這在業界很常見。
易格斯（IGUS）拖链参数详解易格斯(IGUS)拖链参数详解易格斯公司于1971年在德国科隆成⽴公司，专门从事拖链直销业务，极⼤地降低了客户采购的中间环节。
深圳市⾦联康科技有限公司敬告：使⽤易格斯拖链之前必须对产品有所了解，错误使⽤会减少产品的使⽤寿命！⼀、成分IGUS拖链是⾼分⼦材质，能过ROHS的环保材质⼆、组成，IGUS拖链由⼀节⼀节组成，拆卸安装⽅便，每⼀节的⼤⼩不同，所组成的弯曲半径⼤⼩不同，因此避免有副作⽤，建议选⽤少于等于15%空间的弯曲半径，每⼀节之前有着特殊的链接⽅式，让IGUS拖链可完成⾼速静⾳的运⾏。
E6⾼速超静⾳拖链有着专⽤的连接块连接，其它的拖链是公母固定连接，根据⽤途不同，还有全封闭拖链和半封闭拖链，若是电缆较多的时候，则建议每节加分隔⽚。
⼀般在IGUS拖链使⽤过程中，以节为单位，不过在国内⼜会以⽶为单位，记得参考IGUS资料上⾯每⼀款拖链下⾯的单位换位，有的是46节/⽶，有的会多有的会少，因此根据需要来确定节数。
三、⽤途⽤于保护电缆，对于⾼速⽽⼜架空的电缆有着⽴即见效的作⽤，适⽤群体有：⼯业设备，⽯油设备，港⼝设备，医疗设备，钢结构⼯⼚等。
四、⽤量IGUS拖链的⽤量少，见效快，患有尘室的车间、噪⾳的车间，IGUS拖链⽤量少，疗效佳。
五、种类⽅便对症下药，IGUS拖链公司推出了多款拖链产品，以便于使⽤更多的群体，常⽤的型号有：IGUS拖链E03 IGUS拖链E04 IGUS拖链E045 IGUS拖链E06 IGUS拖链E065 IGUS拖链E08 IGUS拖链E014 IGUS拖链E200 IGUS拖链E200.2 IGUS拖链E16 IGUS拖链E26 IGUS拖链E26.2 IGUS拖链E26.3 IGUS拖链E300 IGUS拖链E300.2IGUS拖链E300.3 IGUS拖链Z系列Z045 Z06 Z065 Z08 Z14 Z200 Z200.2 Z16 Z26 Z26.2 Z26.3 Z300 Z300.3IGUS拖链E1.10 IGUS拖链E1.17 IGUS拖链E1.18 IGUS拖链E1.20 IGUS卡扣式拖链TE14.50 TE26.120IGUS拖链卡环沿内半径⽅向可打开TZ14.50 TZ26.120拖链式拖链及拖管047 07 09 15 17 R07 R09 R15 R17 IGUS E2微型拖链03 04 045 05 06 08 074 094 B07B09 10 11 031 14 B15I B17I F17 B15 B17等。
拖链选型指导书序号修改内容概述修改人修改日期备注年—月—日拖链设计指导书一：拖链的用途纠正：电缆及介质管扎成一捆是错误的使用方法。
拖链适合于使用在往复运动距离较大的场合，能够对内置的电缆、油管、气管、水管等起到牵引和保护作用。
电缆及介质管在运动的过程中，允许的弯曲半径不同，使用拖链可以将不同弯曲半径的电缆及介质管统一在拖链的弯曲半径上，保护大弯曲半径的电缆及介质管。
拖链可以避免电缆及介质管在运动的过程中与机床相接触。
二：拖链管线排布管线在拖链中最理想的状态是排成一排，并预留30%的空间（可能后增加电缆及介质管），直径差别很大的电缆及介质管应分隔铺设，可采用分隔片实现隔离。
在任何情况下都不允许电缆及介质管在拖链中相互纠缠。
电缆或介质管重量应该沿着拖链宽度方向对称分布，使用不同外保护套材料的电缆及介质管不得相互接触。
电缆及介质管两端都应使用梳状板，电缆夹等去应力元件。
固定电缆最好使用电缆夹。
拖链中的竖隔片、横隔片可以将不同种类及保护材料的电缆及介质管分隔开，（豪森要求，基本要将气管，强电电缆，弱电电缆分隔开）避免它们在拖链内部之间的相互摩擦。
拖链尽量每一节都能够打开（不能打开的拖链，客户一般不允许使用）。
当高速运动时，一般不选用佳吉的拖链。
选用igus的。
1、拖链的安装形式：水平，垂直（立式，挂式），侧向安装，旋转运动2、受力曲线图：三：拖链的选型1、选型步骤：确定安装方式（悬空、垂直、侧面、旋转等运动）确定行程长度确定拖链的尺寸（根据机器设备具体安装空间与装填物如：电缆数目/电缆外径，分隔方式，确定拖链尺寸—内高、内宽、弯曲半径，拖链长度，节数）校核架空长度及负载（是否在建议采用的应用范围）确定打开方式（一侧打开、两侧打开、沿内径快速打开、沿外径快速打开等）确定分隔片数量确定去应力紧固装置形式（电缆夹，梳状板）3、拖链的选型原则：内高：选择内置电缆、油管、气管、水管等中直径最大的一根定作D，拖链的内高为hi,则hi=1.1D。
t r a i n i n g @ i g u s 大部分的拖链和拖管都适合长行程滑行使用(S ≥10m)对滑行使用，需要有导向槽对拖链的运动方向进行引导带滑条导向槽不带滑条导向槽
t r a i n i n g @ i g u s 长行程拖链设计选型步骤:
1.收集设计参数，包括:行程，速度，加速度，使用频率，工况，内部管线的直径、重量及最小弯曲半径，系统安装空间
2.根据内部管线确定拖链弯曲半径(弯曲半径越小，拖链承载能力越大)
3.根据拖链内部管线重量确定拖链型号(参考设计选型表)
4.校核拖链的最大驱动力F PPF
t r a i n i n g @ i g u s 何谓驱动力?
F friction.F acc.F a 为拖链运动时最大加速度g =10m/s²µ= 摩擦系数
F acc (m x a) + F 摩擦(m x µx g)= F PPF
m 为拖链的质量(含在拖链内的管线重量)，单位为kg
t r a i n i n g @ i g u s
注:设计选型表的数据都是基于以下使用条件时
¾拖链根据图纸要求，采用降低高度安装
¾V ≤1m/s
¾环境温度+5°C 到+ 50°C
¾环境湿度不超过70 %
¾igus 标准材料的拖链(黑色)
对超过以上条件的使用环境，拖链的型号需要进一步校核，请联系igus 的专业工程师
t r a i n i n g @ i g u s 是否需要使用支撑板?
¾当实际驱动力超过许用驱动力50%的时候，移动端需使用支撑板(推荐支撑板角度10~15°，长度约为3节拖链)不带支撑板带支撑板PPF
P P F
PPF PPF 此处受力最大
t r a i n i n g @ i g u s Questions?
Answers?
Comments?
Thank you for your attention!。
