家庭监控系统方案第1篇家庭监控系统方案一、背景随着社会的发展和生活水平的提高，人们对家庭安全及生活品质的需求日益增长。

家庭监控系统作为保障家庭安全、提高生活质量的重要手段，越来越受到广泛关注。

本方案旨在为用户提供一套合法合规的家庭监控系统，确保家庭成员的人身和财产安全。

二、目标1. 实现对家庭内部及周界的安全监控，预防和制止犯罪行为。

2. 提高家庭成员的生活品质，提供便捷的远程监控和智能家居控制。

3. 确保系统合法合规，保护用户隐私权益。

三、系统设计1. 系统架构家庭监控系统采用分层架构，包括前端采集、传输、存储、控制和显示等模块。

（1）前端采集：包括摄像头、传感器等设备，负责实时采集家庭内部及周界的音视频、温湿度、烟雾等数据。

（2）传输：采用有线或无线网络，将前端采集的数据传输至中心处理单元。

（3）存储：中心处理单元对接收到的数据进行分析、处理和存储。

（4）控制：用户通过客户端实现对监控系统的实时控制和远程操作。

（5）显示：用户可查看实时监控画面，接收报警信息等。

2. 设备选型（1）摄像头：选用高清、低照度、宽动态范围的摄像头，确保监控画面清晰。

（2）传感器：选用灵敏度高的温湿度、烟雾等传感器，实时监测家庭环境。

（3）传输设备：根据家庭网络环境选择合适的无线或有线传输设备。

（4）中心处理单元：选用性能稳定、功能强大的处理设备，实现数据分析和存储。

（5）客户端：支持多种操作系统，方便用户实时查看和控制。

3. 合法合规性（1）遵循我国相关法律法规，确保监控系统合法合规。

（2）保护用户隐私，对监控数据进行加密处理。

（3）取得相关资质，确保系统安全可靠。

四、实施步骤1. 深入了解用户需求，进行现场勘查，制定详细实施方案。

2. 选择合适的产品和设备，确保系统性能和稳定性。

3. 安装调试前端设备，确保摄像头、传感器等设备正常工作。

4. 部署传输和存储设备，搭建中心处理单元。

5. 开发客户端软件，实现实时监控、报警等功能。

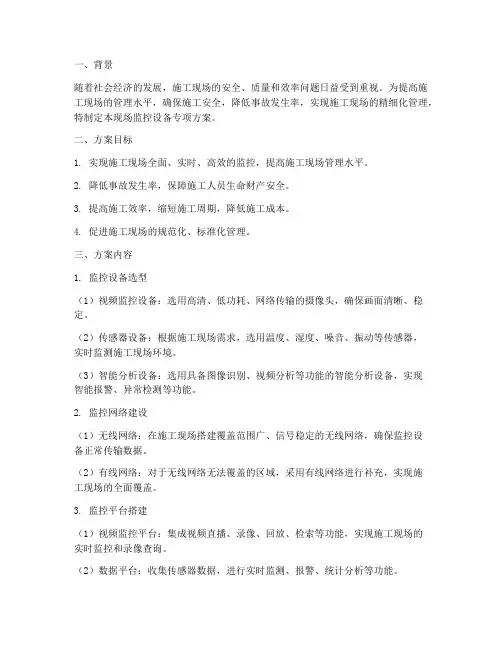

一、背景随着社会经济的发展，施工现场的安全、质量和效率问题日益受到重视。

为提高施工现场的管理水平，确保施工安全，降低事故发生率，实现施工现场的精细化管理，特制定本现场监控设备专项方案。

二、方案目标1. 实现施工现场全面、实时、高效的监控，提高施工现场管理水平。

2. 降低事故发生率，保障施工人员生命财产安全。

3. 提高施工效率，缩短施工周期，降低施工成本。

4. 促进施工现场的规范化、标准化管理。

三、方案内容1. 监控设备选型（1）视频监控设备：选用高清、低功耗、网络传输的摄像头，确保画面清晰、稳定。

（2）传感器设备：根据施工现场需求，选用温度、湿度、噪音、振动等传感器，实时监测施工现场环境。

（3）智能分析设备：选用具备图像识别、视频分析等功能的智能分析设备，实现智能报警、异常检测等功能。

2. 监控网络建设（1）无线网络：在施工现场搭建覆盖范围广、信号稳定的无线网络，确保监控设备正常传输数据。

（2）有线网络：对于无线网络无法覆盖的区域，采用有线网络进行补充，实现施工现场的全面覆盖。

3. 监控平台搭建（1）视频监控平台：集成视频直播、录像、回放、检索等功能，实现施工现场的实时监控和录像查询。

（2）数据平台：收集传感器数据，进行实时监测、报警、统计分析等功能。

（3）智能分析平台：对视频和传感器数据进行深度分析，实现智能报警、异常检测等功能。

4. 监控应用（1）实时监控：通过监控平台实时查看施工现场情况，及时发现安全隐患，确保施工安全。

（2）历史回溯：对施工现场的历史数据进行查询、回溯，为事故调查提供依据。

（3）数据分析：对施工现场数据进行统计分析，优化施工方案，提高施工效率。

（4）移动监控：通过手机、平板等移动设备实时查看施工现场情况，方便管理人员随时随地掌握施工现场动态。

四、实施步骤1. 设备采购：根据方案要求，采购各类监控设备。

2. 网络建设：搭建施工现场的无线网络和有线网络。

3. 平台搭建：搭建视频监控平台、数据平台和智能分析平台。

安防监控系统的监控设备选型随着科技的不断发展进步，安防监控系统在现代社会中起着越来越重要的作用。

为了提高安全性和保障公共秩序，各个领域的组织和机构都急需安装适合自己需求的监控设备。

本文将介绍一些常见的安防监控设备，并从不同的角度分析选型的重要因素。

一、摄像头摄像头是安防监控系统中最常见的设备之一，主要用于捕捉监控区域内的图像和视频。

在选购摄像头时，需要考虑以下几个因素：1. 分辨率：高分辨率的摄像头可以提供更清晰的图像和视频，但价格也相对较高。

选择适当的分辨率取决于监控区域的大小和所需的细节。

2. 照明条件：在不同的照明条件下，摄像头的表现可能会有所不同。

如果监控区域存在强烈光线或低照度环境，选择具有适应性较强的摄像头是很重要的。

3. 视场角度：视场角度决定了摄像头可以覆盖的区域范围。

根据监控区域的大小和位置选择合适的视场角度，确保所有关键区域都能被覆盖。

二、录像设备录像设备用于存储和管理摄像头捕捉到的图像和视频。

常见的录像设备包括数字录像机（DVR）和网络视频录像机（NVR）。

在选购录像设备时，需要考虑以下因素：1. 存储容量：根据监控需求和数据保留时间确定所需的存储容量。

将监控系统的分辨率、帧率和录像时间等因素纳入考虑，选择适当的硬盘容量。

2. 视频压缩技术：不同的视频压缩技术对图像和视频的保存大小有不同的影响。

选择支持高效压缩算法的录像设备可以节省存储空间，并提高数据传输效率。

3. 远程访问与管理功能：现代的录像设备通常支持远程访问和管理，可以通过手机、电脑等设备实时监控与回放录像。

在选购时，要考虑设备的网络连接能力和远程访问功能。

三、报警设备报警设备是安防监控系统中用于检测和响应异常情况的重要组成部分。

常见的报警设备包括红外传感器、烟雾报警器和门磁等。

在选购报警设备时，需要考虑以下因素：1. 检测范围：不同的报警设备有不同的检测范围和检测方式。

根据监控区域的需求，选择适合的报警设备，确保可以及时发现异常情况。

中华人民共和国公共安全行业标准视频安防监控系统技术要求GA / T 367—20011 范围本标准规定了建筑物内部及周边地区安全技术防范用视频监控系统(以下简称系统)的技术要求，是设计、验收安全技术防范用电视监控系统的基本依据。

本标准适用于以安防监控为目的的新建、扩建和改建工程中的电视监控系统的设计，其他领域的视频监控系统可参照使用。

本标准的技术内容仅适用于模拟系统或部分采用数字技术的模拟系统。

2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

GB 8702—1988 电磁辐射防护规定GB／T 15211—1994 报警系统环境试验GB／T 15408—1994 报警系统电源装置、测试方法和性能规范(idt IEC 60839-1-2)GB 16796—1997 安全防范报警设备安全要求和试验方法GB／T 17626．2—1998 电磁兼容试验和测量技术静电放电抗扰度试验GB／T 17626．3—1998 电磁兼容试验和测量技术射频电磁场辐射抗扰度试验GB／T 17626．4—1998 电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验GB／T 17626．5—1998 电磁兼容试验和测量技术浪涌(冲击)抗扰度试验GB／T 17626．11—1999 电磁兼容试验和测量技术电压暂降、短时中断和电压变化抗扰度试验GB 50198—1994 民用闭路监视电视系统工程技术规范GA／T 74—2000 安全防范系统通用图形符号GA／T 75—1994 安全防范工程程序与要求JGJ／T 16—1992 民用建筑电气设计规范3 术语和定义下列术语和定义适用于本标准。

3.1 视频video基于目前的电视模式(PAL彩色制式，CCIR黑白制式625行，2：1隔行扫描)，所需的大约为6MHz或更高带宽的基带信号。

视频监控系统设计在当今社会，安全防范意识日益增强，视频监控系统已成为保障人们生命财产安全、维护社会秩序的重要手段。

无论是企业、学校、公共场所还是家庭，都离不开一套可靠的视频监控系统。

那么，如何设计一个高效、实用的视频监控系统呢？接下来，让我们逐步探讨。

一、需求分析在设计视频监控系统之前，首先要明确用户的需求。

这包括监控的区域范围、监控的目标对象、监控的时间要求以及对图像质量和存储时长的期望等。

例如，对于一个工厂来说，可能需要重点监控生产车间、仓库、出入口等区域，以防止盗窃、火灾等事故的发生。

对于学校，可能需要关注教学楼、操场、食堂等场所，保障师生的安全。

而对于家庭用户，可能更关注门口、客厅、阳台等位置。

此外，不同的用户对图像清晰度的要求也不尽相同。

有些场景可能只需要能分辨出人员和物体的大致轮廓，而有些关键区域则需要高清、甚至超高清的图像，以便能够清晰地识别细节。

二、系统组成一个完整的视频监控系统通常由前端设备、传输设备、存储设备和显示控制设备四大部分组成。

1、前端设备前端设备主要包括摄像机、镜头、护罩、支架等。

摄像机是视频监控系统的“眼睛”，其性能直接影响到图像质量。

目前市场上常见的摄像机有模拟摄像机和网络摄像机两种。

模拟摄像机价格相对较低，但图像质量和传输距离有限；网络摄像机则具有更高的图像分辨率、更灵活的网络接入方式和更强的远程控制功能。

在选择摄像机时，需要根据监控场景的特点和需求来确定。

例如，在光线较暗的环境下，可以选择具有低照度功能的摄像机；在需要大范围监控的场所，可以选择全景摄像机或安装多个摄像机进行拼接。

镜头的选择也很重要，不同焦距的镜头适用于不同的监控距离和范围。

广角镜头适合监控大面积区域，长焦镜头则适合远距离监控。

2、传输设备传输设备负责将前端设备采集到的视频信号传输到后端设备。

常见的传输方式有有线传输和无线传输两种。

有线传输包括同轴电缆、双绞线和光纤等。

同轴电缆适用于短距离传输，成本较低；双绞线传输距离较远，抗干扰能力较强；光纤则具有传输距离远、带宽大、信号衰减小等优点，但成本相对较高。

作为监控网络传输的核心设备，交换机该如何选型交换机是监控网络传输的核心设备。

交换机的选型，有很多的重要技术参数需要考虑，硬件上包括百兆/千兆/万兆速率的端口、电口/光口/PoE口、端口数量、MAC地址表深度、转发延迟、缓存大小、VLAN、隔离等等。

很多项目就是因为交换机选择当，出现各种各样的问题，严重影响项目的交付与体验。

今天就分享一下交换机选型的时候，需要重点考虑的几个点。

在选择交换机之前，先放上一张常见的项目拓扑图。

下面我们就交换机选型时的四个主要方面讲一下。

01 选择千兆还是百兆？视频监控系统的网络中，需要传输大量、持续的视频数据，这就要求交换机具有稳定转发数据的能力。

交换机接入的摄像头数量越多，流经该交换机的数据量就会越大。

我们可以码流想象成水流，交换机就是一个个的水利枢纽，一旦流转的水流超出负荷，大坝就会溃堤。

同理，如果交换机下的摄像头转发的数据量超出某个端口的转发能力，也同样会造成这个端口丢弃大量的数据，出现问题。

比如百兆的交换机转发超出100M的数据量，就会造成大量丢包，导致花屏卡顿现象。

那么，到底接入多少个摄像头就需要选择千兆交换机呢？有一个标准，看摄像头上联端口转发数据量的大小：如果上联端口转发数据量大于70M，就选择千兆端口，即选择千兆交换机或千兆上联交换机。

这里有一个快速计算和选择的方法：带宽值=（子码流+主码流）*通道数*1.2①带宽值＞70M，用千兆②带宽值＜70M，用百兆举个栗子来说明：有台交换机，接入了20台H.264 200W的摄像机（4+1M），那么按此计算，上联端口的转发速率就是（4+1）*20*1.2=120M>70M，这种情况就要用千兆交换机。

某些场景里，交换机只有一个端口需要是千兆，但如果不能优化系统结构，平衡流量，那么就需要配千兆交换机或者千兆上联交换机。

问题来了1：码流计算过程是很清楚，但是为什么要乘以1.2呢？因为根据网络通讯原理，数据包的封装也是遵循TCP/IP协议的，数据部分需要打上各个协议层的头部字段才能顺利传输，所以头部也会占用一定比例的开销。
