生物洁净实验室空调系统的设计

AHU-01空调净化系统确认方案您的签名表明您已清楚了解本文件及附件内容，充分理解并认可本文件的所有条款。

目录1．概述 (2)1.1 基本情况描述 (2)1.2 洁净区技术要求 (2)2．目的和适用范围 (2)2.1 目的 (2)2.2 适用范围 (2)3．风险评估 (2)4．实施计划 (6)5．职责分工和培训 (6)5.1 职责分工 (6)5.2 培训 (6)6．确认前检查 (6)7．确认内容 (6)7.1安装确认(IQ) (6)7.2运行确认(OQ) (12)7.3性能确认(PQ) (15)8．变更与偏差处理 (16)8.1变更控制 (16)8.2偏差管理 (17)9．分析与评价 (17)10．再验证 (17)11．制定依据（参考文献） (17)12．术语或名词解释 (18)13．附件 (18)1．概述1.1基本情况描述本公司质检实验室空调净化系统（AHU-01）为万级净化级别设计，净化流程如下：1.2洁净区技术要求洁净级别换气次数（次/h）温度（℃）湿度（%RH）10000级＞20 18-28 45-65 悬浮粒子浮游菌沉降菌≥0.5μm 350000，≥5μm 2000≤100CFU/皿≤3CFU/皿2．目的和适用范围2.1 目的通过对空气净化系统的安装确认、运行确认、性能确认，证明空气净化系统能否达到设计要求及规定的技术要求，是否符合GMP及工艺要求，是否具有可靠性和重现性。

2.2 适用范围本方案适用于xx质检实验室（AHU-01）空调系统安装确认、运行确认、性能确认。

3．风险评估结合法规要求和使用需要，对AHU-01空调系统从配置、人员、法规符合性等方面进行评估，采取严重性（高中低）和可能性（高中低）两个因素进行评估。

严重性：严重性描述严重直接影响产品质量、质量要素或工艺与质量数据的可靠性、完整性与可跟踪性。

此风险导致产品不能使用，直接违反GMP原则，危害产品生产活动或人员健康安全。

BSL-2加强型生物安全实验室改造工程方案说明一、设计依据：1、《实验室生物安全通用要求》GB-19489-20042、《洁净厂房设计规范》GBJ50073-20013、《生物安全实验室建筑技术规范》GB50346-20044、《洁净室施工及验收规范》JGJ71-905、《通风与空调工程施工及验收规范》GB50243-2002二、BSL-2加强型实验室设计范围：本次建设所涉及的内容包括：实验室送排风、空调、压力显示报警、风量自动控制、监控、通讯、配电、数据传输、电子连锁、照明等系统和室内墙体、地面进行装修改造。

实验室改造面积约118㎡，本方案设计的实验室洁净度要求为万级、十万级；实验室吊顶內净高度为2.4米。

三、BSL-2加强型实验室技术方案说明：1、实验室结构装修：实验室的吊顶及围护隔断均采用聚苯乙烯夹心彩钢板，厚度为50mm，钢板为宝钢0.5mm，（彩钢板优点是重量轻、机械强度高、防水及保温性能好）；墙角处及墙与地面、墙与顶板之间夹角均采用铝合金圆弧阴阳过渡及密封，所有配套铝合金型材均采用电泳型材，以防止以后实验室长期使用消毒时导致铝材氧化。

实验室地面采用进口塑胶PVC地板无缝连接，具有耐酸碱腐蚀、抗磨损及防滑等特点。

2、各实验间洁净度、压力梯度：实验室改造面积约118㎡，其中污染区：实验操作室面积约为24.8㎡，洁净级别为10000级，换气次数不小于40次/小时，房间压差为－40Pa（对大气）；消毒灭菌间面积约为5.5㎡，洁净级别为100000级，换气次数不小于40次/小时，房间压差为－40Pa（对大气）；二次缓冲间面积约为3.9㎡，洁净级别为100000级，换气次数不小于30次/小时，房间压差为－30Pa（对大气）；半污染区面积约为13.98㎡，洁净级别为100000级，换气次数不小于30次/小时，房间压差为－20Pa（对大气）；洁净走廊间面积约为9.73㎡，洁净级别为100000级，换气次数不小于30次/小时，房间压差为＋10Pa（对大气）；准备间面积约为28.14㎡，洁净级别为100000级，换气次数不小于30次/小时，房间压差为＋10Pa（对大气）；缓冲间面积约为4.95㎡，洁净级别为100000级，换气次数不小于30次/小时，房间压差为＋10Pa（对大气）；內更淋浴室面积约为5.12㎡，无洁净要求、设独立排风，换气次数不小于10次/小时；在实验室隔壁设独立监控室及空调机房间。

实验室空调设计标准《实验室空调设计标准》前言嘿，朋友！你知道吗？在实验室这个充满神秘和科学探索的地方，空调可不仅仅是用来制冷制热的小电器，那可是相当重要的一个设备呢！咱们做实验的时候，有些东西对环境的要求可高了，温度、湿度稍微有点不对，可能就会影响实验结果，就像炒菜的时候盐放多放少都会影响味道一样。

所以啊，咱们就得有个专门针对实验室空调的设计标准，这样才能保证实验室的环境稳稳当当的，让那些科学家们可以安心做实验，探索那些神奇的科学奥秘。

适用范围这个实验室空调设计标准适用的场景可不少呢。

比如说，在化学实验室里，那些化学试剂有的可能对温度和湿度特别敏感。

像有些高精度的分析实验，试剂可能在特定的温度和湿度下才能保持稳定，不然就容易变质或者反应异常。

你可以想象一下，就像你珍藏的限量版手办，得放在合适的环境里才能保存好，要是受潮或者温度太高，那可就毁了。

生物实验室也是一样的道理。

那些细胞啊、微生物啊，在培养的时候就像是娇弱的小婴儿，环境条件必须得恰到好处。

如果空调不能很好地控制温湿度，可能这些细胞就无法正常生长繁殖，那科学家们的研究也就没法顺利进行了。

还有物理实验室，一些高精度的仪器设备，对环境的稳定性要求极高。

温度的微小波动可能就会导致仪器的测量误差增大，就像射击的时候手抖了一下，子弹就射偏了。

所以，不管是哪种类型的实验室，只要对环境温湿度有严格要求的，这个空调设计标准就适用。

术语定义1. 温湿度控制精度：简单来说，就是空调能够把温度和湿度控制在多小的范围内。

比如说，要求温度控制精度是±1℃，湿度控制精度是±5%，这就意味着空调要把温度维持在设定值上下1℃的范围内，湿度维持在设定值上下5%的范围内。

这就像你射箭，你要射中靶心周围很小的一个区域，精度越高，就越能满足实验室的需求。

2. 洁净度等级：这个是用来衡量空气中尘埃粒子等污染物的含量的。

等级越高，说明空气中的杂质越少。

在实验室里，尤其是那些对空气质量要求很高的实验室，像电子芯片制造实验室，一点点尘埃都可能让芯片报废，所以洁净度等级就特别重要。

实验室空调与通风设计方案概况：某大学校区农生组团建筑面积约137 200 m2，建筑高度58.5m，地上14层，地下1层，是由国家实验室主楼、动科院、生工与食品学院、环资学院、农学院各实验楼组成的一个连体建筑群(实验室建筑面积占总建筑面积一半)。

一、工程设计特点(1)农生组团为一个建筑群，空调系统按学院划分：①主楼(国家实验室)为集中冷热源、半集中式空调系统。

办公室和普通实验室采用风机盘管加新风系统，洁净实验室采用全空气系统。

②其他学院为自带冷热源的半集中式空调系统，新风集中处理;办公室采用集中新风加分体空调;普通实验室采用集中新风加变制冷剂流量空调系统。

洁净实验室采用单元式直接蒸发空调机组(新风集中处理)。

(2)洁净实验室净化空调有多种形式：①全新风净化空调系统设三级过滤，采用顶送风下排风，排风出口设净化处理装置。

②循环风空调箱通过送风管，再经过ULPA过滤器或HEPA过滤器将空气送入洁净室，气流向下送入洁净间，再经竖直回风夹道进入吊顶回风。

空气多次进入循环风空调箱过滤，使用不同类型的中高效过滤器，提供了节约成本和使用能源的选择。

(3)根据甲方提供的实验室洁净度、实验内容、污染性以及房间正负压特性设计排风系统，并按类别排放废气。

每个实验室的排风系统为独立系统，排风柜补风采用室外风，减少了空调负荷。

(4)严格执行国家环境保护法，对有可能对环境造成污染的排风在排放前进行过滤处理，按排出气体的成分采取吸附、过滤、净化处理，使排出气体有害成分低于国家环保卫生要求。

(5)采用DDC数字控制系统，提高楼宇智能化。

设计参数与空调冷热负荷(一级标题)表1主要房间的室内空调供暖设计参数及通风换气参数见表1。

表1主要房间的室内空调供暖设计参数及通风换气参数特殊实验室的(恒温恒湿，无菌，冻干，超净台)温湿度按校方要求，换气次数为10~25 h- (无菌操作间按万级，超净台按百级)。

对温、湿度无工艺要求时室温为20～26℃，相对湿度小于70%。

目录1、目的本设计确认是为了确认接收方的科研楼内微生物实验室及仓储区取样室的设计符合国家现行版GMP要求和客户的要求。

同时设计确认也将提供一些有用的信息和必要的建议，以便设备或系统的采购、制造、安装和验证。

2、适用范围文件的范围包括了微生物实验室及仓储区的取样室的净化空调系统（HAVC）和洁净室，而不包括舒适性空调和一般检验或仓储区域。

3、职责4、参考文件及依据本设计确认参考了以下标准和指南：《药品生产质量管理规范（2010年修订）》《中国药典》2010版《医药工业洁净厂房设计规范》（GB50457-2008）《洁净厂房设计规范》（GB50472-2008）《建筑设计防火规范》（GB50016-2006）《工业企业设计卫生标准》（GBZ1-2010）《洁净厂房施工及验收规范》（GB50591-2010）《工业金属管道工程施工及验收规范》（GB50184-2011）《建筑节能工程施工质量验收规范》（GB50411-2007）《建筑给水排水及采暖工程施工质量验收规范》（GB50242-2002）《火灾自动报警系统施工及验收规范》（GB50166-2007）《建筑电气工程施工质量及验收规范》 GB50303-2002；《采暖通风与空气调节设计规范》（GB50019-2003）；《建筑内部装修防火施工及验收规范》 GB50354-2005。

《电气装置安装工程电缆线路施工及验收规范》 GB50168-2006；《电气装置安装工程接地施工及验收规范》 GB50169-2006；《工业设备及管道绝热工程施工及验收规范》（GB50185-2010）；《机械设备安装工程施工及验收规范》（GB50231-2009）；《压缩机、风机、泵安装工程施工及验收规范》（GB50275-98）；5、概述5.1 设计描述：接收方科研楼内的微生物实验室及仓储区的取样室共设计4套空调净化系统（HAVC），分别为AHCU-1，AHCU-2，AHCU-3和AHCU-4为洁净空调系统，其中AHCU-1覆盖区域为阳性对照实验室及相关区域，AHCU-2覆盖区域为微生物限度实验室及相关区域，AHCU-3覆盖区域为无菌检测实验室及相关区域，AHCU-4覆盖区域为仓储区取样室及相关区域。

生物安全柜及其所在房间送排风的综合方5 电气和自控系统电气和自控系统是通风空调系统可靠和节能运行的保障。

自控系统必须保证各个区域的压差要求。

送风和排风系统必须可靠连锁，保证压力梯度的稳定。

备用排风机组应能自动投入运行，同时应发出报警信号，立即进行维修。

空调通风设备应能自动和手动控制，控制和显示面板应设在清洁区。

同时为了节能，建议通风空调系统按变风量系统设计，尽可能降低运行费用。

6 工程实例图2和图3是我院承接的中国疾病预防控制中心(CDC)新建1期工程的典型P3实验室设计方案，供设计人员参考。

7结束语P3、P4实验室的研究对象都是对个人和环境有高度危害性的致病微生物，病原体逃逸出生物安全实验室造成感染的事例时有报道，通风空调系统的质量直接影响到实验室的安全性。

因此，必须对通风空调系统进行周密的设计，采取可靠的措施防止致病微生物对室内和室外环境的污染，同时保护实验对象不被污染，保证实验和生产的顺利进行。

参考文献：1.World Health Organization,Laboratory Biosafety Manual,Second Edition(Revised),Geneva 2003.2.U.S.Department of Health and Human Services,Center for Disease Control and Prevention, Biosafety in Microbiological and Biomedical Laboratories,4th Edition,May1999.3.朱守一，生物安全与防治污染，北京：化学工业出版社，1999年7月，第一版.4.于玺华，现代空气微生物学，北京：人民军医出版社，2002年1月，第一版.5.许钟麟，药厂洁净室设计、运行与GMP认证，上海：同济大学出版社，2002年1月，第一版.6.中华人民共和国国家标准，《生物安全实验室建筑技术规范》（送神稿）.7.中华人民共和国卫生行业标准，微生物和生物医学实验室生物安全通用准则，WS233-2002[S]，北京：中国标准出版社，2003年3.。

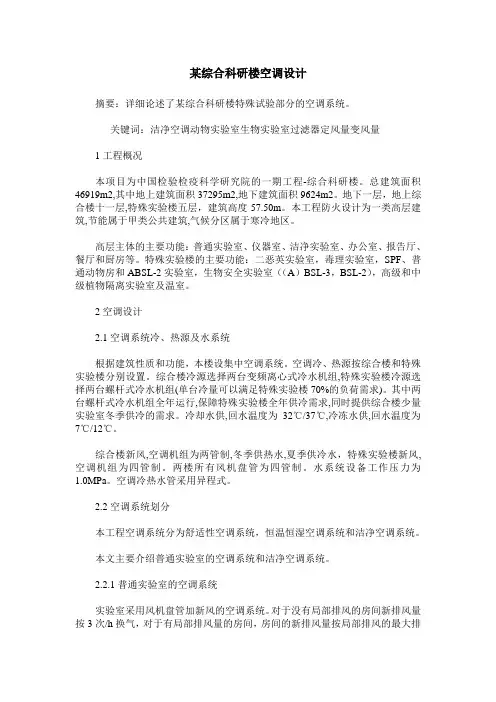

某综合科研楼空调设计摘要：详细论述了某综合科研楼特殊试验部分的空调系统。

关键词：洁净空调动物实验室生物实验室过滤器定风量变风量1工程概况本项目为中国检验检疫科学研究院的一期工程-综合科研楼。

总建筑面积46919m2,其中地上建筑面积37295m2,地下建筑面积9624m2。

地下一层，地上综合楼十一层,特殊实验楼五层，建筑高度57.50m。

本工程防火设计为一类高层建筑,节能属于甲类公共建筑,气候分区属于寒冷地区。

高层主体的主要功能：普通实验室、仪器室、洁净实验室、办公室、报告厅、餐厅和厨房等。

特殊实验楼的主要功能：二恶英实验室，毒理实验室，SPF、普通动物房和ABSL-2实验室，生物安全实验室（（A）BSL-3，BSL-2），高级和中级植物隔离实验室及温室。

2空调设计2.1空调系统冷、热源及水系统根据建筑性质和功能，本楼设集中空调系统。

空调冷、热源按综合楼和特殊实验楼分别设置。

综合楼冷源选择两台变频离心式冷水机组,特殊实验楼冷源选择两台螺杆式冷水机组(单台冷量可以满足特殊实验楼70%的负荷需求)。

其中两台螺杆式冷水机组全年运行,保障特殊实验楼全年供冷需求,同时提供综合楼少量实验室冬季供冷的需求。

冷却水供,回水温度为32℃/37℃,冷冻水供,回水温度为7℃/12℃。

综合楼新风,空调机组为两管制,冬季供热水,夏季供冷水，特殊实验楼新风,空调机组为四管制。

两楼所有风机盘管为四管制。

水系统设备工作压力为1.0MPa。

空调冷热水管采用异程式。

2.2空调系统划分本工程空调系统分为舒适性空调系统，恒温恒湿空调系统和洁净空调系统。

本文主要介绍普通实验室的空调系统和洁净空调系统。

2.2.1普通实验室的空调系统实验室采用风机盘管加新风的空调系统。

对于没有局部排风的房间新排风量按3次/h换气，对于有局部排风量的房间，房间的新排风量按局部排风的最大排风量和房间的3次/h换气计算。

风管出机房分成两路，一路接没有通风柜等局部排风的实验室，新排风总管上分别加文丘里定风量阀门，每个房间的送排风支管上加风量调节阀，一路接有通风柜等局部排风的实验室，每间实验室的新风管上加文丘里变风量阀门，通风柜排风管上加文丘里变风量阀门，房间及其它有固定排风的排风支管分别加文丘里定风量阀门，新风机组采用配转轮式全热交换器的双风机机组，两级过滤，粗效过滤器为板式，中效过滤器为静电除尘器。

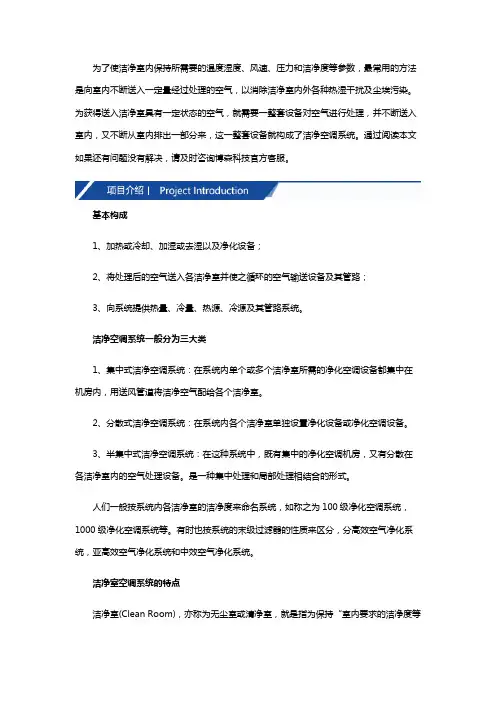

为了使洁净室内保持所需要的温度湿度、风速、压力和洁净度等参数，最常用的方法是向室内不断送入一定量经过处理的空气，以消除洁净室内外各种热湿干扰及尘埃污染。

为获得送入洁净室具有一定状态的空气，就需要一整套设备对空气进行处理，并不断送入室内，又不断从室内排出一部分来，这一整套设备就构成了洁净空调系统。

通过阅读本文如果还有问题没有解决，请及时咨询博森科技官方客服。

基本构成1、加热或冷却、加湿或去湿以及净化设备；2、将处理后的空气送入各洁净室并使之循环的空气输送设备及其管路；3、向系统提供热量、冷量、热源、冷源及其管路系统。

洁净空调系统一般分为三大类1、集中式洁净空调系统：在系统内单个或多个洁净室所需的净化空调设备都集中在机房内，用送风管道将洁净空气配给各个洁净室。

2、分散式洁净空调系统：在系统内各个洁净室单独设置净化设备或净化空调设备。

3、半集中式洁净空调系统：在这种系统中，既有集中的净化空调机房，又有分散在各洁净室内的空气处理设备。

是一种集中处理和局部处理相结合的形式。

人们一般按系统内各洁净室的洁净度来命名系统，如称之为100级净化空调系统，1000级净化空调系统等。

有时也按系统的末级过滤器的性质来区分，分高效空气净化系统，亚高效空气净化系统和中效空气净化系统。

洁净室空调系统的特点洁净室(Clean Room)，亦称为无尘室或清净室，就是指为保持“室内要求的洁净度等级”采用高效空气过滤器HEPA(High Efficiency Particulate Air)或超高效空气过滤器ULPA(Ultra Low Penetration Air)等尽力创造的室内空间。

洁净室按用途分类（可分为两大类）:工业洁净室——以无生命微粒的控制为对象。

主要控制空气尘埃微粒对工作对象的污染，内部一般保持正压状态。

它适用于精密机械工业、电子工业（半导体、集成电路等）宇航工业、高纯度化学工业、原子能工业、光磁产品工业（光盘、胶片、磁带生产）LCD（液晶玻璃）、电脑硬盘、电脑磁头生产等多行业,按照美国联邦标准Fed•STD•209B，规定的室内空气洁净度以粒径等于及大于0.5μm的悬浮尘粒浓度为基准，按每ft3空气中尘粒数分为100～100，000级；生物洁净室，主要控制有生命微粒（细菌）与无生命微粒（尘埃）对工作对象的污染。

生物安全实验室空调系统存在的问题及对策摘要生物安全实验室是通过各种防护屏障和管理措施，达到生物安全隔离要求的实验室。

与国际先进水平相比，我国的生物安全实验室建设起步相对较晚，相关的标准、规范还不够完善。

同时，由于缺少必要的设计、施工及管理经验，在实验室建设过程中或多或少存在一些问题。

文章就实验室空调系统设计及施工过程中的相关问题提出几点看法。

关键词生物安全实验室?空调系统?问题及对策一、系统设计存在的问题（一）一些设计人员对生物安全的概念不清楚，造成生物安全实验室内气流组织不合理，死角过大生物安全实验室要求气流必须从清洁区流向污染区，室内送风口和排风口的位置应使气流停滞的空间降到最小，并且室内排风口应设置在最危险区域，单侧布置。

但是，有些设计人员对有的工程送风口的设计采用对着生物安全柜吹的做法，使送风气流和生物安全柜工作窗口的保护气流互相干扰，加重了致病因子的泄露。

（二）实验室围护结构和空调通风管道的密封性差围护结构的密封性差主要是在门窗部位，也有些隔墙的连接处密封性差；空调通风管道的制作过程不符合要求，密封材料不合格。

这些都违背了高度生物安全实验室要求密封性好的基本原则。

（三）排风系统的过滤器安装位置不合理把高效过滤器安装在排风机的正压端，不能满足污染的排风段必须负压的要求。

（四）排风系统不加高效过滤器，而是采用高空排放排风系统不加高效过滤器，而是采用高空排放，这是不允许的。

有些设计人员或施工单位对高速排放的理解有误，他们认为高速排放就是排风管中的风速要超过13m/s，结果排风阻力大，达不到要求的排风量，室内很难保持要求的负压。

由于排风机压头加大，噪音和电耗也同时加大。

有些工程已经由于排风噪声超标与周围居民引起矛盾。

（五）排风高效过滤器的更换和检漏问题排风高效过滤器更换前必须首先消毒灭菌，设计和安装时必须考虑消毒问题，同时便于更换。

为了确保环境安全，排风高效过滤器也应考虑检漏的可能性，或采取其他确保不泄露的措施。

P3生物实验室的通风空调系统设计摘要本文介绍了某P3生物实验室的通风空调设计，该设计实现了生物实验室的温湿度要求、合理的气流组织、稳定的负压值、正确的压差剃度。

文章重点介绍了P3生物实验室的压差控制方法，介绍了生物实验室需要保持的负压控制值的相关要求，文中通过对常用的几种压差控制方案的对比研究表明：生物实验室的压差控制宜采用送风定风量阀和排风变风量阀的联合控制。

关键词P3生物实验室压差定风量阀变风量阀1引言从2001年以后，我国对生物安全实验室的需求逐年增加，特别是SARS和高致病性禽流感疫情的暴发，使国家对实验室生物安全技术更加重视。

P3生物实验室是生物安全防护三级实验室。

生物安全防护实验室是指实验室的结构和设施、安全操作规程、安全设备能够确保工作人员在处理含有致病微生物及其毒素时，不受实验对象侵染，周围环境不受污染。

根据微生物及其毒素的危害程度不同，分为四级，一级最低，四级最高[1]。

P3生物实验室适用于主要通过呼吸途径使人传染上严重的甚至是致病的微生物及其毒素。

当实验室活动涉及致病微生物传染或潜在微生物传染因子时如何避免环境污染和减少工作人员暴露的危险得到了世界范围内越来越广泛的关注。

本文拟从工程应用角度介绍一下某P3生物实验室的通风空调设计方法，旨在提高生物安全实验室的空气质量。

2某P3生物实验室的HVAC设计2.1工程概况笔者参与了某P3生物实验室的设计和调试工作，现在对有关设计和调试中出现的问题做初步探讨。

该P3生物实验室总面积约为25m2，共一层，建筑高度为2.900m。

如图1所示该实验室由主实验间、缓冲间、更衣间、设备房组成。

要求主实验间保持负压-70Pa，如图1所示：压力梯度从主实验间向外依次增高。

图1 某P3生物安全实验室平面布置图2.2设计原则与设计参数该设计的原则是依据《生物安全实验室建筑技术规范》（GB50346-2004.）和《洁净厂房设计规范》（GB50073－2001），满足生物安全三级实验室的实验功能要求、实验室内的温湿度、压差梯度、洁净度、气流组织等要求。

SPF级动物实验室空调系统设计探讨摘要：以北京某SPF级动物实验室为例，阐述该项目概况、温湿度与洁净度要求、空调形式、风量负荷计算、压力梯度控制方法及节能措施等。

关键词：SPF动物房压力梯度空调系统气流组织溶液空调引言：随着现代医学不断发展，实验动物科学已成为一门综合性的独立的新兴学科，是现代生命科学研究的奠基学科。

实验动物被广泛地应用于医学、药学、制药、生物制品、农药、食品、添加剂等方面。

当前国际上已把实验动物科学条件作为衡量一个国家科学技术现代化水平的标志。

如何为实验动物及工作人员提供一个良好的实验环境尤为重要。

本文以某SPF动物房项目为例，论述空调系统的设计思路。

1 工程概况本项目位于北京市海淀区，是一座以实验为主要功能的建筑，总建筑面积约为2680平方米。

本次将原建筑一、二层改造为SPF动物实验室，面积约为1260平方米，房间功能主要包括饲养室、一二次更衣室、洁净走廊、前室、检疫室、操作间和消毒室等。

2 洁净空调系统设计2.1室内设计参数本项目为屏蔽环境，洁净度等级7级（即万级）。

室内设计参数根据《实验动物环境及设施》（GB14925-2010）[1]中实验动物生产间的环境技术指标进行选取，控制饲养室等主要功能房间干球温度为23±2℃，相对湿度55±10%。

表1 实验动物生产间的环境技术指标2.2冷热源本项目冷热源采用直膨式热回收型溶液调湿热泵空调机组，采用具有调湿功能的盐溶液（CaCl2）为工作介质，利用盐溶液的吸湿和放湿特性，通过改变溶液浓度以控制送风状态点相对湿度，保持在50%~70%之间，可实现室内温湿度独立控制。

文献表明，热泵机组制冷时，蒸发器侧温度每升高1℃，制冷效率可提高约3%[4]。

与采用传统热泵机组相比，温湿度独立控制，可将送风温度由13℃提高至19℃，即蒸发器侧温度提高6℃，制冷效率可提高18%。

当处理潜热负荷时，又避免了深度除湿后又再热的冷热量抵消问题，节约了能源。

洁净空调控制系统的设计及应用摘要：洁净空调控制系统是现代化建筑环境控制技术的重要组成部分。

本文介绍了洁净空调控制系统的设计原理、功能特点和应用场景，对其在实际应用中所起的作用进行了深入探讨。

通过对控制系统的实现方法进行了分析和比较，建议在洁净空调系统的设计和应用中应采取多种控制策略的配合，以提高系统的稳定性和可靠性。

同时，本文还讨论了洁净空调控制系统在日常维护和运行过程中应注意的一些技术要点和注意事项。

关键词：洁净空调控制系统、设计、应用、控制策略、稳定性正文：1．洁净空调控制系统的设计原理洁净空调控制系统是基于自动控制技术，通过传感器、执行器、计算机等设备对室内空气的温度、湿度、气流速度、氧气含量以及颗粒浓度等指标进行实时监测和控制，从而达到保持室内空气的洁净度和舒适性的目的。

2．洁净空调控制系统的功能特点（1）对室内空气进行实时监测和控制，确保室内环境的洁净和舒适。

（2）采用多种控制策略，如PID控制、自适应控制等，提高系统的稳定性和可靠性。

（3）可通过远程监控和控制实现对系统的远程管理和维护。

（4）能够进行故障检测和自动报警，提高系统的安全性和稳定性。

3．洁净空调控制系统的应用场景洁净空调控制系统主要应用于各类要求洁净环境的场所，如医院、电子厂、实验室、卫生间等。

在食品加工、制药、微电子、生物医学等行业中，洁净空调控制系统更是必不可少的关键技术。

4．洁净空调控制系统的控制策略（1）PID控制：PID控制是洁净空调控制系统中最常见和基础的控制策略，通过对实时数据进行反馈和调整，保持室内环境的稳定性和舒适度。

（2）自适应控制：自适应控制是一种适应不同环境变化的控制策略，通过学习和适应不同的环境变化，提高系统的鲁棒性和性能。

（3）模糊控制：模糊控制是一种模糊数学的控制方法，通过对输入输出之间的模糊关系进行建模和推理，解决根据经验无法确定精确定量的问题。

5．洁净空调控制系统的应用建议（1）在洁净空调系统的设计和应用中应采取多种控制策略的配合，以提高系统的稳定性和可靠性。

微生物实验室厂房及空调净化系统验证方案及报告编制/日期：__________________审核/日期：__________________批准/日期：__________________1.概述 (3)2.目的 (3)3.适用范围 (3)4.职责 (3)5.参考 (3)6.确认实施前提条件 (3)7.安装确认(IQ) (4)7.1.安装文件确认 (4)7.2.厂房布局确认 (4)7.3.厂房安装确认 (4)7.4.压差表安装确认 (5)7.5.温湿度计安装确认 (5)7.6.空调净化处理设备安装确认 (5)7.7.风管安装确认 (5)7.8.高效过滤器安装确认 (5)7.9.高效过滤器的检漏确认 (6)7.10.仪器仪表校准确认 (6)7.11.安装确认结论 (6)8.运行确认(OQ) (6)8.1.所用检验仪器确认 (6)8.2.空调机组运行确认 (7)8.3.微生物实验室风量和换气次数确认 (7)8.4.微生物实验室温、湿度确认 (7)8.5.微生物实验室压差确认 (7)8.6.运行确认结论 (7)9.性能确认 (7)9.1.悬浮粒子数确认 (8)9.2.沉降菌确认 (8)9.3.主要操作间进入人员的确认 .................................... 错误!未定义书签。

9.4.臭氧浓度及衰减时间确认 (8)9.5.臭氧消毒效果确认 (9)9.6.性能确认结论 (9)10.偏差处理 (9)11.再确认周期 (9)12.附件 (9)1.概述本公司微生物实验室面积约56m2,净化级别设计为10000级（3间一更为100000级）。

微生物限度室、无菌室共用一套空调净化系统，阳性对照室单独一套空调净化系统，设计全排。

空调净化系统用于洁净区新鲜空气的补充，以及空气的净化，温湿度调节和维持不同洁净区间压差，该系统由空气处理机组、空气输送设备及空气分布装置构成。

其中空气处理机组（空调箱）主要对空气进行净化和热、湿处理；空气输送设备包括送风风机、风管系统、调节风阀等，把处理好的空气按一定要求输送至各功能间，并从房间内回收一定数量的空气；空气分布装置即各功能间内送、回风口，其主要作用为合理组织内气流，以保证工作区内要求的温湿度、压差及洁净度。

洁净实验室的工程改造方案一、改造前的现状洁净实验室通常用于微生物培养、生物制剂制备、药物生产等领域。

目前市场上的洁净实验室采用的主要是层流洁净室和生物安全柜。

然而，随着科技的不断发展，已有的洁净实验室过时以及成本过高已经成为了一个大问题。

此外，洁净实验室中的设备老化、环境污染等问题也逐渐凸显出来。

现有洁净实验室的主要问题包括：1.设备老化。

由于洁净实验室的设备使用频繁，设备老化较为严重，导致设备的性能下降，影响实验的准确性。

2.环境污染。

实验室中存在许多可能引起环境污染的因素，例如空气中的微尘、细菌、病毒等。

3.空气流通不畅。

传统的洁净实验室的空气流通方式主要是依靠空调系统，然而这种方式存在一些问题，如能耗高、洁净度低等。

4.消毒问题。

传统的洁净实验室对于实验环境的消毒主要依靠化学药品，这样不仅造成了环境污染，而且对实验人员有一定的危害。

二、改造方案设计为了解决上述问题，我们对洁净实验室进行了全面的工程改造。

改造方案主要包括以下几个方面：1.设备更新。

针对设备老化的问题，我们计划更新洁净实验室的设备，引入先进的、能够提高实验效率和准确性的设备。

例如，我们计划引入新一代的生物安全柜、高效净化过滤器等设备。

2.环境改善。

为了解决环境污染的问题，我们将对实验室的环境进行全面改善。

首先，我们将对实验室进行彻底的清洁和消毒，清除空气中的微尘、细菌、病毒等污染物。

其次，我们将加强对实验环境的管控，禁止任何可能引起环境污染的行为。

3.空气流通改善。

为了改善洁净实验室的空气流通状况，我们计划引入新型的空气净化设备，以提高空气的洁净度。

同时，我们还将对实验室的空调系统进行升级改造，降低能耗，提高空气流通效率。

4.绿色消毒。

为了解决实验室消毒过程中可能引起的环境污染问题，我们将引入新型的绿色消毒技术。

例如，我们将引入紫外线消毒技术、臭氧消毒技术等，以最大程度地减少环境污染。

5.实验环境监控。

为了加强对实验环境的监控，我们计划引入先进的实验环境监控系统，对实验环境的洁净度、温湿度、空气流通情况等进行实时监控，及时发现并解决潜在的问题。

生物安全实验室中的精密空调系统设计随着科学技术的不断发展，生物安全实验室在疫情防控、疾病研究和药物开发等领域起着至关重要的作用。

而生物安全实验室中的精密空调系统设计则是确保实验室内环境稳定、安全的关键因素之一。

生物安全实验室的空调系统设计需要满足以下几个方面的要求。

首先，稳定的温度控制是精密空调系统设计的关键目标之一。

由于实验室中进行复杂的生物实验，温度的稳定性对实验结果具有重要影响。

因此，精密空调系统需要能够精确地控制实验室内的温度，保持在恒定的水平上。

这可以通过采用先进的温度感应器、恒温调节器以及智能温度控制系统来实现。

同时，还需要结合实验室内设备的散热需求，合理设计通风系统和散热装置，保证温度分布的均匀性。

其次，生物安全实验室空调系统的设计需要考虑合理的湿度控制。

在许多实验中，湿度的变化同样会对实验结果产生重要影响。

因此，精密空调系统需要具备精确的湿度控制功能。

可以采用湿度传感器、湿度调节器和湿度控制系统来实现湿度的稳定控制。

此外，要根据实验室内的特殊要求和实验设备的散热需求，合理设计通风系统和蒸发散热装置，以满足湿度分布的均匀性要求。

第三，生物安全实验室空调系统设计需要考虑高效的过滤和净化功能。

实验室中常需处理各类病原体、有毒物质和污染物，因此必须确保实验室内的空气质量符合要求。

此时，精密空调系统需要配备高效的过滤器和净化装置，能够有效去除空气中的微粒、病菌和有害气体。

常见的过滤和净化技术包括HEPA过滤器、活性炭过滤器和紫外线杀菌装置等。

这些设备能够过滤、净化可能存在的微生物和有害物质，确保实验室内的空气达到洁净、安全的标准。

最后，生物安全实验室中的精密空调系统设计还需要考虑节能环保的要求。

不仅要确保实验室内环境的质量，还要尽量减少资源的消耗和环境的负荷。

因此，在设计过程中，可以采用节能的空调设备、智能能源管理系统以及循环利用的能源回收装置。

这些措施既能减少实验室的能耗，又可以降低环境的污染。

实验室规划设计精选()微生物实验室准备室、灭菌室、无菌室、恒温培养室和普通实验室五部分组成。

此设计方案结合了微生物实验室规划设计与空调净化设计。

一、设计技术指标：A、技术指标说明：实验区空气调节系统由制冷量____KW的组合式空调机组。

洁净度(万级)≥0.5um≤350000粒/m3微生物浮游菌万级≤100/m3沉降菌万级≤3个/皿照明：实验台300LX，其它生产区域为150LX。

室内相邻房间相对静压差≥5pa，相对室外静压≥10pa。

室内温度18-26°C，室内相对湿度为45-60%。

室内噪音≤60db(A)。

电源：AC220V/380V-50HZB、排风口装有高效过滤器，送风口装有高效过滤静压箱，以实现进气洁净，另外更换高效过滤器比较方便。

C、一般室内送排风采用上送下排方式，室内排风口应设在室内被污染风险最高的区域，单侧布置，不得有障碍。

D、回风口以余压阀自动调节室内压力，保持正压洁净状态。

二、设计说明：实验室设计基本思路为经济、实用。

净化要求级别为万级。

实验室设计有一更、二更、风淋和缓冲等实验前的准备工作。

采用人流、物流分开原则，以减少实验污染，保证安全。

A、本布置紧凑、合理，满足了实验室操作和空气洁净度等级要求，同时力求科学性与经济性的原则，考虑实验室要求和发展及运行费用最优。

B、洁净室入口处设置风淋室，能有效清除人体所带灰尘，减少洁净室的灰尘量，同时风淋室也起到了气闸的作用，防止不洁净空气由门进入洁净区。

C、洁净室需向室内供给一定比例的新鲜空气，净化过滤后进入各实验室以补偿排风，保证正压及工作人员需要。

D、风量回风次数采用风量调节阀对不同要求洁净级别的区域进行控制，以及压强梯度的调节，保证气流同“清洁”区域流向“污染”区域，洁净室不同级别之间压差为≥5pa，洁净室与室外压差为≥10pa。

E、洁净室设紫处灯杀菌装置。

F、传递窗为全不锈钢材质，机械联锁控制，内带灭菌装置。

G、观察窗为密闭洁净窗，门为气密洁净门。

XX大学第一附属医院BSL-3实验室更新工程技术方案方案说明工程概况：该工程为XXX大学第一附属医院教学楼十层BSL-3实验室更新工程，生物安全防护实验室建筑面积约189㎡，建筑层高为4.2m。

本方案设计的三级生物安全防护实验室洁净度要求为7级、8级。

实验室室内净高为2.6米。

本方案在总结以往工程经验的基础上，结合本项目的具体要求和特点给出设计方案，以满足用户对房间洁净度、压力梯度和温度等方面的需求。

一、设计依据：1、《实验室生物安全通用要求》GB-19489-20042、《生物安全实验室建筑技术规范》（GB50346-2004）3、《洁净厂房设计规范》(GB50073-2001)4、《洁净室施工及验收规范》(JGJ71-90)5、《通风与空调工程施工及验收规范》(GB50243-1997)6、《采暖与空调调节设计规范》（GBJ114-88）7、《建筑设计防火规范》（GBJ 16-87）8、《民用建筑电气设计规范》（JGJ/T—92）9、《低压配电装置及线路设计规范》（GBJ54-83）二、生物安全实验室技术方案说明：1.各实验室洁净度、压力梯度：十层实验室建筑总面积约189平方米，其中污染区A为35.34平方米，洁净级别为7～8级，换气次数大于20次/小时，压差为-60Pa(对大气)。

二次缓冲间A为2.03平方米，洁净级别为8级，换气次数大于15次/小时，压差为-45Pa(对大气)；污染区B为15平方米，洁净级别为7～8级，换气次数大于20次/小时，压差为-60Pa(对大气)。

二次缓冲间B为2.4平方米，洁净级别为8级，换气次数大于15次/小时，压差为-45Pa(对大气)；标本存放间为8.1平方米，洁净级别为7～8级，换气次数大于20次/小时，压差为-50Pa(对大气)；半污染区为16平方米，洁净级别均为8级，换气次数大于15次/小时，压差为-30(对大气)；一次缓冲为3.12平方米，洁净级别为8级，换气次数大于15次/小时，压差为-10Pa(对大气)；清洁区：男二更衣室为2.25平方米，无洁净级别，换气次数不小于10次/小时，压差为0Pa(对大气)；女二更衣室为2.25平方米，无洁净级别，换气次数不小于10次/小时，压差为0Pa(对大气)；男淋浴为2.25平方米，无洁净级别，压差为0Pa(对大气)；女淋浴为2.25平方米，无洁净级别，压差为0Pa(对大气)；男一更衣室为2.25平方米，无洁净级别，换气次数不小于10次/小时，压差为+10Pa(对大气)；女一更衣室为2.25平方米，无洁净级别，换气次数不小于10次/小时，压差为+10Pa(对大气)；换鞋间为5平方米，无洁净级别，压差为0Pa(对大气)；洗涤、消毒间为14.5平方米，无洁净度，常压。

生物安全实验室建筑技术规范1 总则1.0.1 为使生物安全实验室在设计、施工和验收方面满足生物安全防护实验室的通用安全标准，切实遵循物理隔离的建筑技术原则，制定本规范。

1.0.2 本规范适用于微生物学、生物医学、动物实验、基因重组以及生物制品等使用的新建、改建、扩建的生物安全实验室。

1.0.3 生物安全实验室的建设应以生物安全为核心，确保实验职员的安全和实验室四周环境的安全，同时保护试验对象不被污染。

在建筑上应以实用、经济为原则。

1.0.4 生物安全实验室所用设备和材料必须有合格证、检验单位的检验报告，并在有效期之内。

属于新开发的产品、工艺，应有鉴定证书或试验证实材料。

1.0.5 生物安全实验室的设计、施工、检测中采用的技术文件、合同文件对工程质量的要求不得低于本规范的规定。

1.0.6 生物安全实验室的建设除应执行本规范外，尚应符合国家有关强制性标准、规范的规定以及其他有关标准、规范的要求。

2 术语2.0.1一级屏障primary barrier也称一级隔离，是操纵对象和操纵者之间的隔离。

通过生物安全柜、正压防护服等防护设施来实现。

2.0.2二级屏障 secondary barrier也称二级隔离，是生物安全实验室和外部环境的隔离。

通过建筑技术（如气密的建筑结构、平面布局，透风空调和空气净化系统、污染空气及污染物的过滤除菌和消毒灭菌直至无害排放）达到防止有害生物微粒从实验室散逸到外部环境的目的。

2.0.3气溶胶 aerosol悬浮于气体介质中的粒径一般为0.001~100μm的固态、液态微粒所形成的胶溶态分散体系。

2.0.4生物安全柜biosafety cabinet防止操纵处理过程中含有危险性，或未知性生物微粒气溶胶散逸的箱形空气净化负压安全装置。

通常分为Ⅰ级、Ⅱ级和Ⅲ级。

2.0.5生物安全实验室 biosafety laboratory具有一级隔离设施的、可实现二级隔离的生物实验室。

2.0.6主实验室 main room生物安全柜或动物隔离器所在的实验室，或穿正压防护服工作的实验室。
