开关电源接假负载,并不是想接就能接的!

开关电源设计的各种元器件介绍及作用设计并不是如想象中那么简单，特别是对刚接触开关电源研发的人来说，它的外围就很复杂，其中使用的元器件种类繁多，性能各异。

要想设计出性能高的开关电源就必须弄懂弄通开关电源中各元器件的类型及主要功能。

本文将总结出这部分知识。

开关电源外围电路中使用的元器件种类繁多，性能各异，大致可分为通用元器件、特种元器件两大类。

开关电源中通用元器件的类型及主要功能如下：一、电阻器1. 取样电阻—构成输出电压的取样电路，将取样电压送至反馈电路。

2. 均压电阻—在开关电源的对称直流输入电路中起到均压作用，亦称平衡电阻。

3. 分压电阻—构成电阻分压器。

4. 泄放电阻—断电时可将电磁干扰(EMI)滤波器中电容器存储的电荷泄放掉。

5. 限流电阻—起限流保护作用，如用作稳压管、光耦合器及输入滤波电容的限流电阻。

6. 电流检测电阻—与过电流保护电路配套使用，用于限制开关电源的输出电流极限。

7. 分流电阻—给电流提供旁路。

8. 负载电阻—开关电源的负载电阻(含等效负载电阻)。

9. 最小负载电阻—为维持开关电源正常工作所需要的最小负载电阻，可避免因负载开路而导致输出电压过高。

10. 假负载—在测试开关电源性能指标时临时接的负载(如电阻丝、水泥电阻)。

11. 滤波电阻—用作LC型滤波器、RC型滤波器、π型滤波器中的滤波电阻。

12. 偏置电阻—给开关电源的控制端提供偏压，或用来稳定晶体管的工作点。

13. 保护电阻—常用于RC型吸收回路或VD、R、C型钳位保护电路中。

14. 频率补偿电阻—例如构成误差放大器的RC型频率补偿网络。

15. 阻尼电阻—防止电路中出现谐振。

二、电容器1. 滤波电容—构成输入滤波器、输出滤波器等。

2. 耦合电容—亦称隔直电容，其作用时隔断直流信号，只让交流信号通过。

3. 退藕电容—例如电源退藕电容，可防止产生自激振荡。

4. 软启动电容—构成软启动电路，在软启动过程中使输出电压和输出电流缓慢地建立起来。

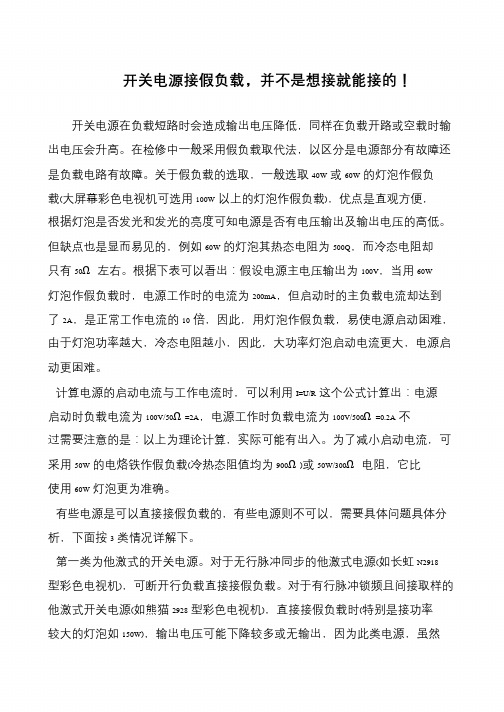

开关电源接假负载，并不是想接就能接的！开关电源在负载短路时会造成输出电压降低，同样在负载开路或空载时输出电压会升高。

在检修中一般采用假负载取代法，以区分是电源部分有故障还是负载电路有故障。

关于假负载的选取，一般选取40W或60W的灯泡作假负载(大屏幕彩色电视机可选用100W以上的灯泡作假负载)，优点是直观方便，根据灯泡是否发光和发光的亮度可知电源是否有电压输出及输出电压的高低。

但缺点也是显而易见的，例如60W的灯泡其热态电阻为500Q，而冷态电阻却只有50Ω左右。

根据下表可以看出：假设电源主电压输出为100V，当用60W 灯泡作假负载时，电源工作时的电流为200mA，但启动时的主负载电流却达到了2A，是正常工作电流的10倍，因此，用灯泡作假负载，易使电源启动困难，由于灯泡功率越大，冷态电阻越小，因此，大功率灯泡启动电流更大，电源启动更困难。

计算电源的启动电流与工作电流时，可以利用I=U/R这个公式计算出：电源启动时负载电流为100V/50Ω=2A，电源工作时负载电流为100V/500Ω=0.2A不过需要注意的是：以上为理论计算，实际可能有出入。

为了减小启动电流，可采用50W的电烙铁作假负载(冷热态阻值均为900Ω)或50W/300Ω电阻，它比使用60W灯泡更为准确。

有些电源是可以直接接假负载的，有些电源则不可以，需要具体问题具体分析，下面按3类情况详解下。

第一类为他激式的开关电源。

对于无行脉冲同步的他激式电源(如长虹N2918 型彩色电视机)，可断开行负载直接接假负载。

对于有行脉冲锁频且间接取样的他激式开关电源(如熊猫2928型彩色电视机)，直接接假负载时(特别是接功率较大的灯泡如150W)，输出电压可能下降较多或无输出，因为此类电源，虽然。

假负载的工作原理和使用方法
假负载的工作原理和使用方法
什么是假负载假负载是替代终端在某一电路（如放大器）或电器输出端口，接收电功率的元器件、部件或装置。

是替代终端在某一电路（如放大器）或电器输出端口，接收电功率的元器件、部件或装置称为假负载。

对假负载最基本的要求是和所能承受的功率阻抗匹配。

通常在调试或检测机器性能时临时使用的非正式的负载。

假负载可以分为电阻负载，电感负载，容性负载等。

高频发射电路的假负载主要是频率允许，阻抗要匹配，并能承受发射的功率。

假负载的工作原理CPU 通过几个VID （电压识别）引脚向电源管理芯片传递电压信息，功能完好的主板能根“据各VID 引脚电平的高低为CPU 提供所需的工作电压。

根据VID 电压识别原理，用假负载测出CPU 各点电压，通过适当检测便能基本判定CPU供电线路是否正常，进面保证CPU的安全。

假负载的使用方法假负载检测CPU 插座故障的具体操作步骤如下：
1、检测假负载上的核心电乐是否E常。

2、检测假负载上复位（RESET# ）电是否E常。

3、检测假负载上的时钟电压是否正常（用示波器检测假负载上的时钟是否有波形，有波形表示正常）。

4、检测假负载上的PG信号电压是否正常。

5、检测假负载上的IV参考电压是否正常。

6、检测主板上的核心供电的低端场效应管（也称下管》的D极电压是否正常。

如何用假负载进行开关电源检修有些电源是可以直接接假负载的，有些电源则不可以，需要具体问题具体分析，下面按3类情况详解下。

变频器维修中假负载的使用对于台达变频器，现在碰到故障比较多的是N2系列，常见故障代码有过电流OC,原因有多种:电机故障，加速时间过短，检测CT损坏，都有可能导致过电流故障的出现。

其实在维修中碰到最多引起过电流报警的就是PIM模块的损坏，有时往往由于驱动电路上的短路，导致上电就显示过电流报警，也有可能由于大功率晶体管的损坏，导致三相输出电压不平衡，变频器运行就显示过电流报警。

我们常用的确定故障源的办法就是在不拖动电机的情况下运行变频器，并测量输出电压，确定是电机有问题，还是变频器故障。

假如是变频器故障我们还得判断是PIM模块损坏引起的故障还是检测电路误检引起的故障。

我们通过测量，就能判断出PIM模块的好坏，但值得注意的是我们不能忽略对驱动电路波形的测量。

台安N2系列变频器下桥驱动采用的是带有短路保护的PC929驱动光耦，PIM模块的损坏也容易导致驱动光耦的损坏。

检测电路的损坏主要是霍尔传感器损坏也会引起过流报警。

N2系列变频器的开关电源的设计是目前开关电源较流行做法，用一块mu;c3842作为波形发生器，调整开关管k1317的占空比，达到调整输出的目的。

整个线路设计简单可靠，被广泛采用。

但由于开关电源所带负载的短路，或开关电源工作电压的突变也会导致开关电源的损坏。

问题一般出在mu;c3842芯片上，但假如是外部电源发生突变，也有可能导致脉冲变压器的损坏。

在台安N1系列变频器中脉冲变压器的损坏还是比较多的，但原因则和N2系列变频器的损坏有所区别有的维修新手在维修变频器时不懂利用假负载，一当驱动有故障，烧掉模块后就说模块质量不好！假负载就是用一个几百欧的电阻（电灯炮也可以），串在主回路上，如有快熔就把它拿掉，装上电阻；没有快熔则可在主回上任何地方断开，串上这电阻！这个电阻起到限流作用，当模块有短路时也不会把模块烧掉，等开机后测量变频器输出正常，才把这假负载撤掉！用压敏电阻保住很多变频器及针织机械的电子板！可见效果是明显的！我们维修变频器那么便宜就是充分利用模块的互换性，避开用市场上热销的模块，不然模块价格高或难找到。

开关电源带不起负载_开关电源带负载能力差原因分析在负载情况下，如果保险丝完好无损，并且各级地直流电压均没有输出.这种情况主要是以下原因造成地：电源中出现开路、短路现象，过压、过流保护电路出现故障，辅助电源故障，振荡电路没有工作，电源负载过重，高频整流滤波电路中整流二极管被击穿，滤波电容漏电等.在用万用表测量次级元件，排除了高频整流二极管击穿、负载短路地情况后，如果这时输出为零，则可以肯定是电源地控制电路出了故障.若有部分电压输出说明前级电路工作正常，故障出在高频整流滤波电路中.高频滤波电路主要由整流二极管及低压滤波电容组成直流电压输出，其中整流二极管击穿会使该电路无电压输出，滤波电容漏电会造成输出电压不稳等故障.用万用表静态测量对应元件即可检查出其损坏地元件.电源负载能力差这种现象是比较常见地，以为其经常出现在老式或着长时间工作地电源中.主要原因是各元器件老化，开关管地工作不稳定，没有及时进行散热等.应重点检查稳压二极管是否发热漏电，整流二极管损坏、高压滤波电容损坏等.例：以红处激光光谱仪为例，开机后无法完成自检并报警且主板指示灯不断闪烁.经检查，供光谱仪主板地直流5V电源仅剩2.3伏左右，脱开5V直流电源地负载，通电再次测量5V直流电源，这时则有5V，初步判断此5V直流电源带载能力差，拆开电源外壳进行检修，由于没有带负载时，通电有直流5V输出，故重点检查次级线圈侧地输出整流电路，给5伏电源接上假负载通电进行测量发现三通稳压7805地1、2脚之间电压为5.2伏，2、3脚之间却剩2.3伏，下图所示，故判断三通稳压管7805性能变坏，更换三通稳压管7805故障解决.版权申明本文部分内容，包括文字、图片、以及设计等在网上搜集整理.版权为个人所有This article includes some parts, including text, pictures, and design. Copyright is personal ownership.b5E2RGbCAP 用户可将本文地内容或服务用于个人学习、研究或欣赏，以及其他非商业性或非盈利性用途，但同时应遵守著作权法及其他相关法律地规定，不得侵犯本网站及相关权利人地合法权利.除此以外，将本文任何内容或服务用于其他用途时，须征得本人及相关权利人地书面许可，并支付报酬.p1EanqFDPwUsers may use the contents or services of this article for personal study, research or appreciation, and othernon-commercial or non-profit purposes, but at the same time, they shall abide by the provisions of copyright law and other relevant laws, and shall not infringe upon the legitimate rights of this website and its relevant obligees. In addition, when any content or service of this article is used for other purposes, written permission and remuneration shall be obtained from the person concerned and the relevant obligee.DXDiTa9E3d转载或引用本文内容必须是以新闻性或资料性公共免费信息为使用目地地合理、善意引用，不得对本文内容原意进行曲解、修改，并自负版权等法律责任.RTCrpUDGiTReproduction or quotation of the content of this article must be reasonable and good-faith citation for the use of news or informative public free information. It shall not misinterpret or modify the original intention of the content of this article, and shall bear legal liability such as copyright.5PCzVD7HxA。

液晶彩电电源带假负载的检修方法
液晶彩电的可以单独进行检修，但为了判断其工作是否正常，检修时应带上合适的假。

在普通液晶彩电中，+24V为开关的主要负载，一般选用35W～60W/36V的电动车灯泡，也可选用30W/24V的汽车灯泡。

若无该类灯泡，也可选用一段阻值在5 -10 的电炉丝作假负载，但要注意的是，在正常工作时，电炉丝温度会迅速升高，应将电炉丝远离易燃物品放置，并且在移动时要防止高温伤人。

由于部分液晶彩电的开关电源需要在+5V或+12V（或+14V）电压接上负载，+24V电压才会有输出，因此在实际检修时为避免这种情况出现，可同时在+5V、+12V电压上均接上假负载。

且这类假负载的阻值一般选在20 左右即可，一般选用阻值约20 、功率为5W～10W 的，或选用5W一15W/12V的灯泡。

【提示】在实际维修中，若用100W～200W/220V灯泡作为+24V电压的假负载，不能判断+24V电压的带负载能力：若用摩托车的大灯(35W～50W/12V)作为+12V电压的假负载，因+12V电压负载过重，易导致开关电源进入过载保护状态，从而无电压输出。

综上所述，在单独检修液晶彩电开关电源时，一是选用一只1k ～2.2k 的电阻，将电源板上的开／关机端与+5VSB端相连（对于低开机的，与地相连），以实现强制开机的目的；二是分别在+24V及+5v、+12V输出端上接上相应的假负载。

假负载的原理安装与维护假负载：替代终端在某一电路（如放大器）或电器输出端口，接收功率的元器件、部件或装置称为假负载。

对假负载最基本的要求是和所能承受的功率阻抗匹配，通常在调试或检测机器性能时临时使用的非正式的负载。

假负载可以分为电阻负载，电感负载，容性负载等。

高频发射电路的假负载主要是频率允许，阻抗要匹配，并能承受发射的功率，通常可用于测试长波、中波及短波广播发射机的功率。

简单讲就是一个能够承受较高功率的射频50欧姆电阻，驻波系数极小，用于测试发射机，代替其真实负载的专用设备，将所有输入它的射频能量转化为热量散发掉，对于发射机来说，假负载提供了完美的50欧姆阻抗。

假负载通常作成宽带器件，可在数百乃至数千兆赫的频带内保持其特性。

大功率假负载，在其工作温度范围内有能力消散掉大量的热量，常附有专用的冷却系统，在这个温度范围内，假负载能保持其特性在允许的范围内。

组成假负载包括电阻器、冷却系统、测量系统和箱体等几部分。

完整的假负载，需要有大功率的电阻器和相关匹配器件、冷却系统以及相关控制保护电路。

电阻器是假负载的核心部件，它有指数补偿管型同轴电阻器和不用补偿管的电阻器等类型。

作用假负载能吸收、耗散发射机输出的射频能量，并且基本不辐射能量。

假负载用于替代发射天线作为发射机的负荷，使得发射机可以在没有接入天馈系统的情况下，试验发射机运行情况，测量、调整发射机的技术指标，如失真度、频响等。

在测试设备时不让无线电信号真正地发射出去。

假负载是发射机的重要附属设备，是接在传输线终端的全匹配负载，吸收沿传输线传到终端的全部功率而无反射产生。

在调试发射机或对发射机作日常维护性检查时，发射机都要接假负载，这样就可避免因天馈系统性能不良可能给发射机带来的不良影响，同时使用假负载还可避免向空间辐射电流。

假负载的输入阻抗应在较宽的频带范围内保持一个恒定的数值。

例如广播电视发射机假负载阻值为50 Ω，一般要求在一个波段内假负载输入驻波比S1.01～1.02且要有足够的功率容量，并性能稳定。
