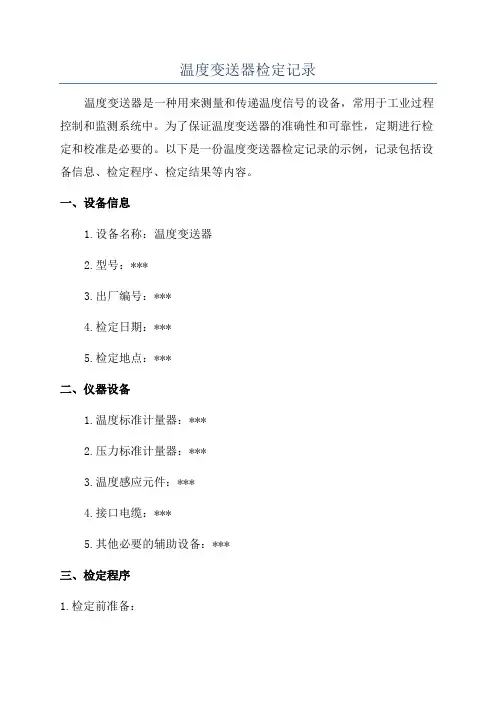

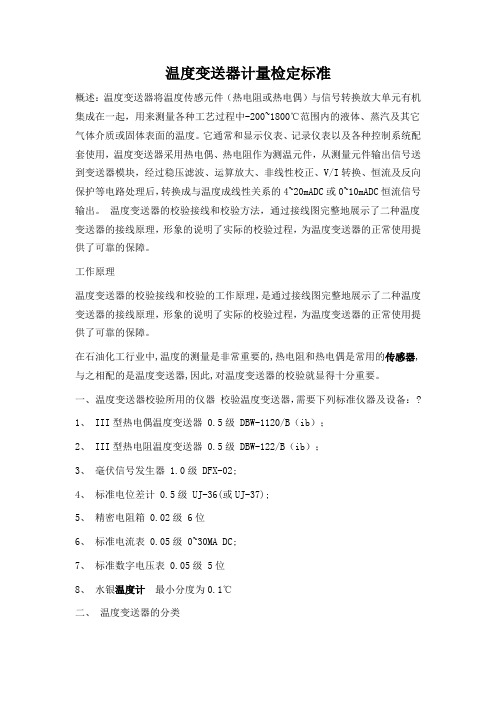

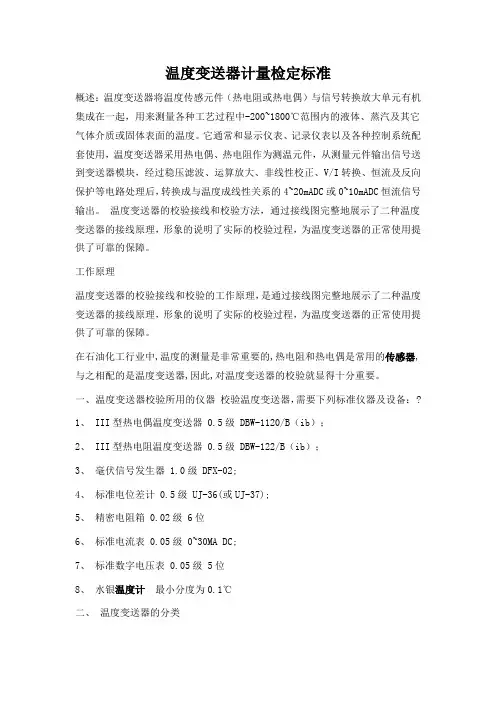

温度变送器计量检定标准概述：温度变送器将温度传感元件（热电阻或热电偶）与信号转换放大单元有机集成在一起，用来测量各种工艺过程中-200~1800℃范围内的液体、蒸汽及其它气体介质或固体表面的温度。
它通常和显示仪表、记录仪表以及各种控制系统配套使用，温度变送器采用热电偶、热电阻作为测温元件，从测量元件输出信号送到变送器模块，经过稳压滤波、运算放大、非线性校正、V/I转换、恒流及反向保护等电路处理后，转换成与温度成线性关系的4~20mADC或0~10mADC恒流信号输出。
温度变送器的校验接线和校验方法，通过接线图完整地展示了二种温度变送器的接线原理，形象的说明了实际的校验过程，为温度变送器的正常使用提供了可靠的保障。
工作原理温度变送器的校验接线和校验的工作原理，是通过接线图完整地展示了二种温度变送器的接线原理，形象的说明了实际的校验过程，为温度变送器的正常使用提供了可靠的保障。
在石油化工行业中,温度的测量是非常重要的,热电阻和热电偶是常用的传感器,与之相配的是温度变送器,因此,对温度变送器的校验就显得十分重要。
一、温度变送器校验所用的仪器校验温度变送器，需要下列标准仪器及设备： ?1、 III型热电偶温度变送器 0.5级 DBW-1120/B（ib）；2、 III型热电阻温度变送器 0.5级 DBW-122/B（ib）；3、毫伏信号发生器 1.0级 DFX-02;4、标准电位差计 0.5级 UJ-36(或UJ-37);5、精密电阻箱 0.02级 6位6、标准电流表 0.05级 0~30MA DC;7、标准数字电压表 0.05级 5位8、水银温度计最小分度为0.1℃二、温度变送器的分类III型变送器有三个品种：一种是将直流信号Vi线性的转换成4~20mA直流电流或1~5V的直流电压输出的直流毫伏变送器，另两种是分别与热电偶和热电租相配合的，将温度信号t线性的转换成统一的4~20mA直流电流信号I。
和1~5V直流电压信号V。
温度变送器校准记录日期：2024年10月15日地点：实验室A校准人员：张三校准设备：1.校准仪表：型号XYZ-10002.校准源：型号ABC-20003.温度计：型号DEF-3000被校准设备：校准前准备：1.确保校准仪表处于正常工作状态，并检查校准源的电源和信号线连接是否良好。
2.将温度计放在室温环境中，等待其稳定在25°C。
3.将温度变送器安装在测试设备上，并连接好电源和信号线。
校准过程：1.打开校准仪表和校准源的电源，确保设备正常启动。
2.使用温度计测量室温环境的温度，记录为25°C。
3.将校准源的输出设定为25°C，并将其连接到温度变送器的输入端。
4.观察校准仪表和温度变送器的读数，确保它们都显示25°C。
5.调节校准仪表的输出，使其读数稳定在25°C。
记录校准仪表的输出值为25°C。
6.将校准源的输出设定为50°C，并将其连接到温度变送器的输入端。
7.观察校准仪表和温度变送器的读数，记录它们显示的温度值。
8.调节校准仪表的输出，使其读数稳定在50°C。
记录校准仪表的输出值为50°C。
9.重复步骤6-8，将校准源的输出设定为100°C，并记录相应的校准仪表的输出值。
10.断开校准源的连接，观察温度变送器的读数。
如果温度变送器的读数在10°C范围内与校准仪表的读数一致，则校准通过。
11.将温度变送器从测试设备上拆卸下来，将其还原到初始状态。
校准结果：根据校准记录，温度变送器在25°C、50°C和100°C时的读数与校准仪表的读数一致，差异不超过10°C。
因此，此次校准结果可以确认为合格。
校准结论：。
温度变送器校验规程1计量特性1.1准确度等级：0.5级1.2输入信号：电阻、直流毫伏。
1.3输出信号：4～20 mA DC 或1～5 V DC 。
2校准条件2.1环境温度：0～50℃。
相对湿度：<85%。
2.2可选择的标准器及配套设备如下：a.直流电阻箱: 准确度等级0.02级；b.数字多用表或校验仪: 准确度等级不低于0.1级；c.直流电位差计 0.05级，d.电源箱 24V DC 。
3校准项目和校准方法3.1校准项目：测量误差。
3.2校准方法a.准备工作a1. 设备配置与连接：热电阻温度变送器按图1接线，热电偶温度变送器按图2接线。
输出 4－20mA DC 输出 1-5V DC图1：热电阻温度变送器电源箱 电 阻 箱数字多用表 数字多用表 温 度 变 送器输出 4~20mA DC输出 1-5V DC图2：热电偶温度变送器（具有冷端温度自动补偿）注：图1和图2中的数字多用表和电位差计可用相同功能的校验仪代替。
a2.通电预热：新出库仪表预热时间一般为15～30min 。
b.校准b1.校准点的选择：校准点的选择应按量程均匀分布，一般应包括上限值、下限值和量程50％附近在内不少于5个点。
b2.应从下限开始平稳地输入各被校点对应的信号值，读取并记录正向输出值直至上限；然后从上限反方向平稳改变输入信号依次到各个被校点，读取并记录反向输出值直至下限。
如此为一次循环，如有超差，调整后须进行两个循环的测量。
在接近被校点时，输入信号应足够慢，以避免过冲。
b3.对有冷端温度补偿的热电偶温度变送器，则把温度计放在相应的接线端子处，根据温度计读数查出相应的毫伏值，再在被测点的标准表读数中减去后进行校准。
4校准结果表述4.1误差计算允许误差＝±（仪表输出上限－仪表输出下限）×准确度等级/100仪表的误差=示值-理论输出值仪表的回差=|上行程示值-下行程示值|仪表的回差≤│允许误差│4.2仪表校准时，先不进行调整，进行初校并记录有关数据。
计量标准技术报告计量标准名称温度变送器校准装置计量标准负责人建标单位名称填写日期目录一、建立计量标准的目的……………………………………………（）二、计量标准的工作原理及其组成…………………………………（）三、计量标准器及主要配套设备……………………………………（）四、计量标准的主要技术指标………………………………………（）五、环境条件…………………………………………………………（）六、计量标准的量值溯源和传递框图………………………………（）七、计量标准的稳定性考核…………………………………………（）八、检定或校准结果的重复性试验…………………………………（）九、检定或校准结果的不确定度评定………………………………（）十、检定或校准结果的验证…………………………………………（）十一、结论……………………………………………………………（）十二、附加说明………………………………………………………（）注：应当提供《计量标准的稳定性考核记录》。
注：应当提供《检定或校准结果的重复性试验记录》。
九、检定或校准结果的不确定度评定温度变送器输出电流误差测量结果的不确定度评定1、测量过程的简单描述本次评定的对象为Pt100分度、测量范围（0～300）℃，输出范围（4～20）mA，最大允许误差±0.2%（即±0.032mA）。
根据JJF1183-2007《温度变送器》，在测量范围内选择下限、上限和中间点3个测量点，包括上、下限值在内基本均等。
测量点为0、150、300（℃），对应理论输出为4、12、20mA。
测量标准器为FLUKE 743B多功能现场校准仪。
2、建立数学模型针对本次评定对象，数学模型为：其中：——变送器的测量误差——变送器的输出电流——变送器的输出量程，在本例中为16mA——变送器的温度输入量程,在本例中为300℃——变送器的输入温度值——变送器输入的下限温度值,在本例中为0℃——变送器输出电流的理论下限值，在本例中为4mA所以：3、输入量的标准不确定度评定3.1输入量I d的标准不确定度u(I1)的评定输入量I d不确定度来源主要有两部分：被测变送器的输出电流重复性和FLUKE 743B校准仪的测量误差。
