IEC61850规约整体介绍1.总体概念1.1 IEC61850标准制定的背景同传统的IEC60870-5-103标准相比，IEC61850不仅仅是一个单纯的通信规约，而且是数字化变电站自动化系统的标准，指导了变电站自动化的设计、开发、工程、维护等各个领域。

该标准通过对变电站自动化系统中的对象统一建模，采用面向对象技术和独立于网络结构的抽象通信服务接口，增强了设备之间的互操作性，可以在不同厂家的设备之间实现无缝连接，从而大大提高变电站自动化技术水平和安全稳定运行水平，实现完全互操作。

IEC61850解决的主要问题（1）网络通信；（2）变电站内信息共享和互操作；（3）变电站的集成与工程实施。

1.2 IEC61850重要的基本名词MMS：Manufacturing Message Specification制造报文规范GOOSE：generic object oriented substation events面向通用对象的变电站事件SV：sampled value 采样值LD：LOGICAL-DEVICE 逻辑设备，代表典型变电站功能集的实体LN：LOICAL-NODE 逻辑节点，代表典型变电站功能的实体CDC：common DATA class (DL/T860.73) 公用数据类Data：位于自动化设备中能够被读、写，有意义的结构化应用信息。

DA：data attribute数据属性，数据属性（IEC 61850-8-1）命名：LD/LN$FC$DO$DA FC：functional constraint功能约束FCDA：Functionally constrained DataAttribute功能约束数据属性互操作性：同一或不同制造商提供的两台或多台IED交换信息并用这些信息正确地配合工作的能力。

服务器：为客户提供服务或发出非请求报文的实体。

客户端：向服务器请求服务以及接收来自服务器非请求报文的实体。

IEC61850规约整体介绍1.总体概念1.1 IEC61850标准制定的背景同传统的IEC60870-5-103标准相比，IEC61850不仅仅是一个单纯的通信规约，而且是数字化变电站自动化系统的标准，指导了变电站自动化的设计、开发、工程、维护等各个领域。

该标准通过对变电站自动化系统中的对象统一建模，采用面向对象技术和独立于网络结构的抽象通信服务接口，增强了设备之间的互操作性，可以在不同厂家的设备之间实现无缝连接，从而大大提高变电站自动化技术水平和安全稳定运行水平，实现完全互操作。

IEC61850解决的主要问题（1）网络通信；（2）变电站内信息共享和互操作；（3）变电站的集成与工程实施。

1.2 IEC61850重要的基本名词MMS：Manufacturing Message Specification制造报文规范GOOSE：generic object oriented substation events面向通用对象的变电站事件SV：sampled value 采样值LD：LOGICAL-DEVICE 逻辑设备，代表典型变电站功能集的实体LN：LOICAL-NODE 逻辑节点，代表典型变电站功能的实体CDC：common DATA class (DL/T860.73) 公用数据类Data：位于自动化设备中能够被读、写，有意义的结构化应用信息。

DA：data attribute数据属性，数据属性（IEC 61850-8-1）命名：LD/LN$FC$DO$DA FC：functional constraint功能约束FCDA：Functionally constrained DataAttribute功能约束数据属性互操作性：同一或不同制造商提供的两台或多台IED交换信息并用这些信息正确地配合工作的能力。

服务器：为客户提供服务或发出非请求报文的实体。

客户端：向服务器请求服务以及接收来自服务器非请求报文的实体。

同厂家的电子设备（IED）之间通过一种标准（协议）实现互操作和信息共享。

IEC61850技术将成为电力系统信息技术的基础，对电力自动化技术的发展产生巨大的影响。

目前IEC61850技术在变电站层和间隔层的技术已经成熟，已经到了批量推广的时机。

IEC61850变电站通信网络和系统系列标准对于建设现代数字化变电站统一信息平台的意义，符合电力专用的通信产品提供商的进展以及工业以太网交换机的行业专用化趋势。

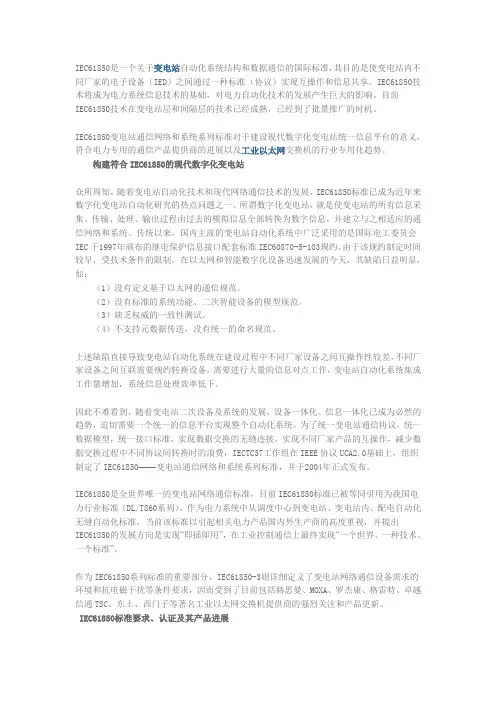

构建符合IEC61850的现代数字化变电站众所周知，随着变电站自动化技术和现代网络通信技术的发展，IEC61850标准已成为近年来数字化变电站自动化研究的热点问题之一。

所谓数字化变电站，就是使变电站的所有信息采集、传输、处理、输出过程由过去的模拟信息全部转换为数字信息，并建立与之相适应的通信网络和系统。

传统以来，国内主流的变电站自动化系统中广泛采用的是国际电工委员会IEC于1997年颁布的继电保护信息接口配套标准IEC60870-5-103规约。

由于该规约制定时间较早，受技术条件的限制，在以太网和智能数字化设备迅速发展的今天，其缺陷日益明显，如：（1）没有定义基于以太网的通信规范。

（2）没有标准的系统功能、二次智能设备的模型规范。

（3）缺乏权威的一致性测试。

（4）不支持元数据传送，没有统一的命名规范。

上述缺陷直接导致变电站自动化系统在建设过程中不同厂家设备之间互操作性较差，不同厂家设备之间互联需要规约转换设备，需要进行大量的信息对点工作，变电站自动化系统集成工作量增加，系统信息处理效率低下。

因此不难看到，随着变电站二次设备及系统的发展，设备一体化、信息一体化已成为必然的趋势，迫切需要一个统一的信息平台实现整个自动化系统。

为了统一变电站通信协议，统一数据模型，统一接口标准，实现数据交换的无缝连接，实现不同厂家产品的互操作，减少数据交换过程中不同协议间转换时的浪费，IECTC57工作组在IEEE协议UCA2.0基础上，组织制定了IEC61850——变电站通信网络和系统系列标准，并于2004年正式发布。

V 1.0声明声明：：以下所述配置方法以下所述配置方法，，都在2.0.3-参数模板库参数模板库以及以及WEB 发布版2.0.3的基础上配置的的基础上配置的，，如配置界面与实际不符如配置界面与实际不符，，请将WEB 发布版升级到2.0.3，并将并将基础配置库基础配置库基础配置库升级升级升级到到2.0.3-参数模板库模板库。

61850转出转出规约配置规约配置1.1 61850转出转出规约名称规约名称pt61850netc1.2 61850转出转出规约配置方法规约配置方法第一步：添加61850转出规约节点点击系统配置->部署配置->节点列表，在窗口右边“节点配置”中新增一个61850转出节点，其中“节点编号”默认生成，“节点名称”填写给规约起的名称，“节点类型”选择“后端节点”，“功能描述”填写对规约的描述，点击“保存”按钮，生成61850转出节点，如图1图1第二步：添加61850转出规约私有配置文件点击系统配置->部署配置->规约配置文件列表，在窗口右边“配置模板”选项中选择“61850服务器端规约私有配置”，其余选择默认不用修改，点击“创建”按钮，生成61850转出规约私有配置文件，如图2图2第三步：添加61850转出规约存文件路径点击系统配置->部署配置->模块静态库配置->应用程序配置表->应用程序属性，在窗口右边点击“插入”，将增加一行，在“节点ID”选项中填入61850转出规约的节点编号（61850转出节点编号在节点列表中查询，如图1为105），在“程序名称”选项中填入“pt61850netc+节点编号（如上为pt61850netc105）”，在“所属目录”选项中填入/usr/local/pt61850netc105/，其余选项不用填，最后点击“保存”按钮；如图3如图3第四步：配置61850规约转换器点击系统配置->61850规约转换器，如果接入装置为普通装置，点击智能装置，在窗口最右边新增一个61850规约转换器装置，其中“目录名称”默认为“61850规约转换器”，“所属节点”选择61850转出节点（第一步定义的节点名称），IEDNAME默认为“TEMPLATE”，其余选项默认，点击“保存”按钮，生成61850规约转换器装置。

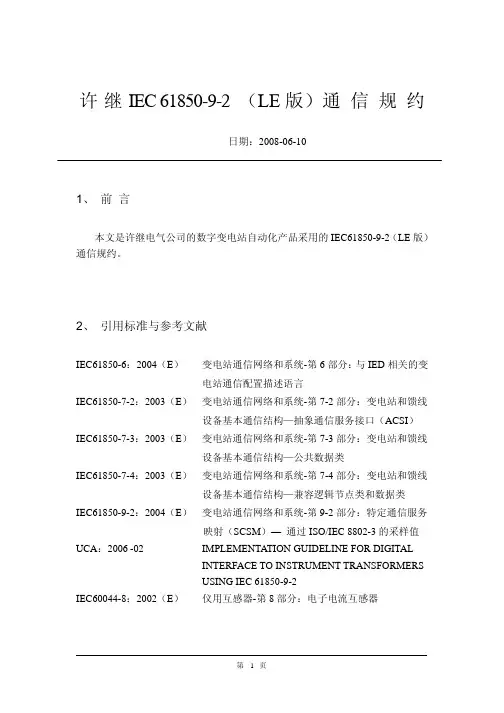

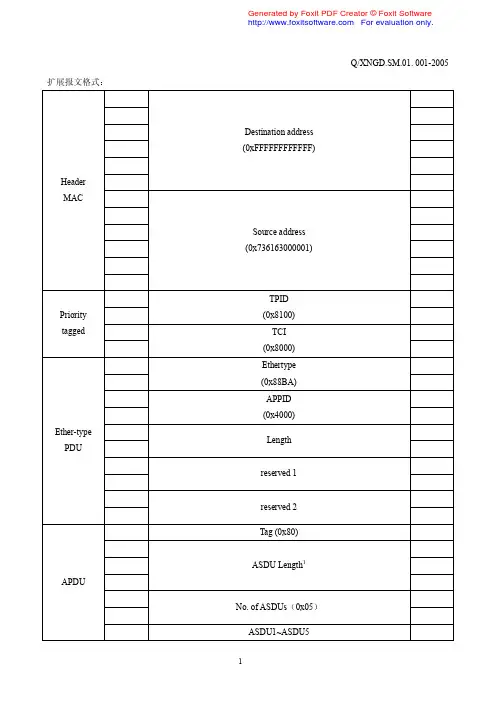

由于现有的规约五花八门、缺乏统一性，数字化（智能化）变电站成为发展方向，性能和速度已不再是问题，因此产生了IEC 61850标准。

IEC 61850系列标准吸收国际先进新技术，并且大量引用了目前正在使用的多个领域内的其它国际标准作为61850系列标准的一部分。

所以它是一个十分庞大的标准体系，确切地说，它是一种新的变电站自动化的设计、工程、维护、运行方法准则。

IEC 61850系列标准的全称：变电站通信网络和系统（Communication Networks and Systems in Substations），它规范了变电站内智能电子设备（IED）之间的通信行为和相关的系列要求。

IEC 61850的关键技术：1)变电站三层接口2)采用模型思想进行对变电站统一建模3)抽象通信服务和特定通信服务4)统一的配置描述语言IEC 61850标准包括10个部分：1)IEC 61850-1基本原则，包括了适用范围和目的，定义了变电站内IED（电子式互感器Intelligent Electronic Device）之间的通信和相关系统要求，并论述了制定一个适合标准的途径和如何对待通信技术革新等问题。

2)IEC 61850-2术语，给出了IEC 61850文档中涉及的关于变电站自动化系统特定术语及其定义。

3)IEC 61850-3总体要求，详细说明系统通信网络的总体要求，重点是质量要求（可靠性、可用性、可维护性、安全性、数据完整性以及总的网络要求），还涉及了环境条件（温度、湿度、大气压力、机械振动、电磁干扰等）和供电要求的指导方针，并根据其他标准和规范对相关的特定要求提出了建议。

4)IEC 61850-4系统和项目管理，描述了对系统和项目管理过程的要求以及对工程和试验所用的专用调度要求。

主要包括：工程过程及其支持工具，，整个系统及其IED的生命周期，系统生命期内的质量保证供三个方面。

5)IEC 61850-5功能通信要求和装置模型，规范了变电站自动化系统所完成功能的通信要求和装置模型。
